机械设计基础课程设计 计算说明书 设计题目带式运输机上的单级圆柱齿轮减速器系机械系专业材料成型及控制工程班级 15-1 设计者孙新凯 指导教师 2017年 06 月 12 日
目录 一、设计任务书 0 二、带式运输送机传动装置设计 (1) 三、普通V带传动的设计 (4) 四、斜齿圆柱齿轮传动设计 (6) 五、滚动轴承和传动轴的设计 (10) 六、轴键的设计 (18) 七、联轴器的设计 (18) 八、润滑和密封 (19) 九、设计小结 (20) 十、参考资料 (20) 一.设计任务书 一.设计题目 设计带式输送机传动装置。 二.工作条件及设计要求
1.工作条件：两班制，连续单项运转，载荷较平稳室内工作，有粉 尘，环境最高温度35℃； 2.使用折旧期：8年; 3.检查间隔期：四年一次大修，两年一次中修,半年一次小修； 4.动力来源：电力，三相交流，电压380/220V 5. 运输带速允许误差为 5%。 6.制造条件及批量生产：一般机械厂制造，小批量生产。 三.原始数据 第二组选用原始数据：运输带工作拉力F=2200N 运输带工作速度V=s 卷筒直径D=240mm 四.设计任务 1.完成传动装置的结构设计。 2.完成减速器装备草图一张（A1）。 3.完成设计说明书一份。 二.带式运输送机传动装置设计 电动机的选择 1.电动机类型的选择：按已知的工作要求和条件，选用Y型全封闭笼型三相异步电动机 2.电动机功率的选择： P=Fv/1000=2200*1000= E 3.确定电动机的转速：卷筒工作的转速
W n =60*1000/(π*D)=60*1000**240)=min 4.初步估算传动比：由《机械设计基础》表14-2，单级圆柱齿轮减速器传动比=6~20 电动机转速的可选范围； d n =i ∑· v w n =(6～20)=～ r/min 因为根据带式运输机的工作要求可知，电动机选1000r/min 或1500r/min 的比较合适。 5.分析传动比，并确定传动方案 （1）机器一般是由原动机，传动装置和工作装置组成。传动装置是用来传递原动机的运动和动力，变换其运动形式以满足工作装置的需要，是机器的重要组成部分。传动装置是否合理将直接影响机器的工作的性能、重量和成本。合理的传动方案除满足工作装置的功能外，还要结构简单，制造方便，成本低廉，传动效率高和使用维护方便。 本设计中原动机为电动机、工作机为皮带输送机。传动方案采用两级传动，第一级传动为带传动，第二级传动为单级圆柱齿轮减速器 选用V 带传动是V 带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可以缓和和冲击振动。 齿轮传动的传动效率高，使用的功率和速度范围广、使用寿命较长。 由于本运输送机是在室内，考虑工作的背景和安全问题，固在齿轮区采用封闭式，可达到更好的效果。 故其方案示意图如下图所示：
目录 设计任务书 (2) 第一部分传动装置总体设计 (4) 第二部分V带设计 (6) 第三部分各齿轮的设计计算 (9) 第四部分轴的设计 (13) 第五部分校核 (19) 第六部分主要尺寸及数据 (21) 设计任务书 一、课程设计题目： 设计带式运输机传动装置（简图如下） 原始数据： 数据编号 3 5 7 10 690 630 760 620 运输机工作转 矩T/(N.m)
运输机带速 0.8 0.9 0.75 0.9 V/(m/s) 320 380 320 360 卷筒直径 D/mm 工作条件： 连续单向运转，工作时有轻微振动，使用期限为10年，小批量生产，单班制工作（8小时/天）。运输速度允许误差为% 。 5 二、课程设计内容 1）传动装置的总体设计。 2）传动件及支承的设计计算。 3）减速器装配图及零件工作图。 4）设计计算说明书编写。 每个学生应完成： 1）部件装配图一张（A1）。 2）零件工作图两张（A3） 3）设计说明书一份（6000~8000字）。 本组设计数据： 第三组数据：运输机工作轴转矩T/(N.m) 690 。 运输机带速V/(m/s) 0.8 。 卷筒直径D/mm 320 。 已给方案：外传动机构为V带传动。 减速器为两级展开式圆柱齿轮减速器。 第一部分传动装置总体设计
一、传动方案（已给定） 1）外传动为V带传动。 2）减速器为两级展开式圆柱齿轮减速器。 3）方案简图如下： 二、该方案的优缺点： 该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。减速器部分两级展开式圆柱齿轮减速，这是两级减速器中使用最广泛的一种。齿轮相对于轴承不对称，要求轴具有较大的刚度。高速级齿轮常布置在远离扭矩输入端的一边，以减小因弯曲变形所引起的载荷沿齿宽分布不均现象。原动机部分为Y系列三相交流异步电动机。 总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。 计算和说明结果
《机械设计基础A》课程设计 说明书 题目名称：螺旋输送机传动传动系统设计 学院（部）：机械工程学院 专业：机械设计制造及其自动化 学生姓名：朱勇 学号： 12405701114 班级： 1205 指导教师姓名：江湘颜 评定成绩：
目录 1 设计任务书 (1) 2 电动机的选择与运动参数的计算 (3) 2.1电动机的选择 (3) 2.2传动比的分配 (3) 2.3传动装置的运动参数 (4) 3各齿轮的设计及计算 (5) 3.1、圆柱斜齿轮的减速设计 (5) 3.2、圆锥齿轮的减速设计 (10) 4 轴的设计计算 (14) 4.1、输入（高速）轴的设计 (14) 4.2、输出（低速）轴的设计 (20) 5 轴承的选择及计算 (26) 5.1、输入轴的轴承设计计算 (26) 5.2、输出轴的轴承设计计算 (26) 6 联轴器的选择 (27) 7 润滑与密封 (27) 8 其它附件的选择 (27) 9 设计小结 (29) 10 参考文献 (30)

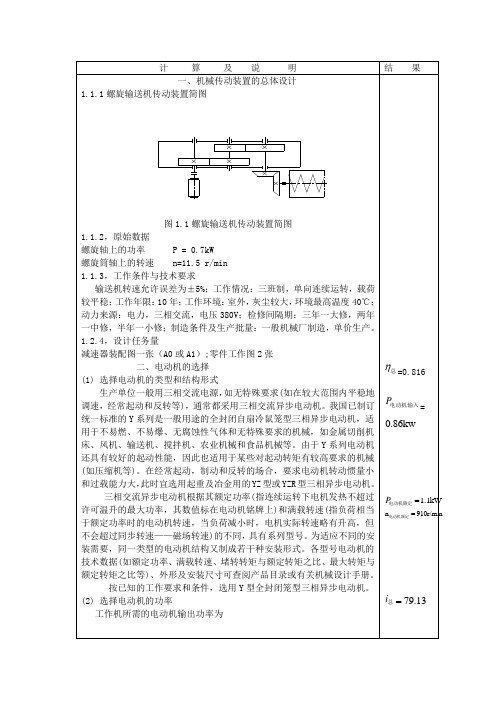

一、设计任务书 传动系统图： 螺旋输送机传动系统简图 1-电动机；2--联轴器；3-单级圆柱齿轮减速器；4-联轴器； 5-开式圆锥齿轮传动；6-螺旋输送机 原始数据：输送机工作主轴功率KW 5.3=P 输送机工作轴转速 n=120r/min 工作条件：螺旋输送机连续运行、单向转动，启动载荷为名义载荷的1.25倍；工作时有中等冲击；螺旋输送机主轴转速 n 的允许误差%5±；二班制（每班8小时），要求减速器设计寿命为8年，大修期为2-3年，中批量生产；三相交流电源的电压为380/220V 。
二、电动机的选择与运动参数的计算 2 1电动机的选择 2.1.1 确定电动机的额定功率 确定传动的总效率η总；其443221ηηηηη???=总中1η、2η、3η、4η分别为 联轴器、一对锥齿轮、一对圆柱齿轮、球轴承的效率。查表可得： 99 .01 =η ， 95 .02 =η ， 97 .03 =η ， 98 .04 =η 7518 .098.097.095.099.0432=???=η总 工作时，电动机的输出功率为： = P d = P 总 η655.47518 .05 .3=KW 由表12-1可知，满P P d e ≥条件的Y 系列三相异步电动机额定功率P e 应取为 5.5KW 。 2.1.2、电动机型号的选择 由《机械设计课程设计》表3-2可知： 单级圆柱斜齿轮的传动比为3-5；开式圆锥齿轮的传动比为2-4；则总传动比的范围为6-20。所以电动机的转速范围为600-2000r/min 。 初步选择同步转速为1500r/min 和1000r/min 的电动机，由表12-1可知，对应于额定功率P e 为5.5KW 的电动机型号分别为Y132S-4型和Y132M2-6型，再根据表12-2中型号比较，选择Y132S-4型较为合理。 Y132S-4型三相异步电动机的额定功率 P e =5.5KW,满载转速 min 1440r n m =，同步转速为1500r/min ，电动机中心高为132mm ，轴伸出部分 用于装联轴器的直径和长度分别为D=38mm 和E=80mm 。 2.2传动比的分配 2.2.1、总传动比计算 由题目给定参数可知输送机工作轴转速min 120r n =， 12120 min /1440a === I r n n m
机械设计 课程设计 课题名称:带式输送机传动装置设计 系别: 物理与电气工程学院 专业: 机械设计制造及其自动化 班级: 12级机械一班 姓名: 杨帆 学号: 080812025 指导老师: 袁圆 完成日期: 2014.6.18
目录 第一章绪论 (1) 第二章减速器的结构选择及相关计算 (3) 第三章 V带传动的设计 (7) 第四章齿轮的设计 (9) 第五章轴的设计与校核 (15) 第六章轴承、键和联轴器的确定 (20) 第七章减速器的润滑与密封 (22) 第八章减速器附件的确定 (23) 第九章装配图和零件图的绘制 (24) 总结 (24) 参考文献 (25)
第一章绪论 1.1设计目的： 1）此次机械课程设计主要培养我们理论联系实际的设计理念，训练综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。 2）另外促使我们培养查阅和使用标准、规范、手册、图册及相关技术资料的能力以及计算、绘图、数据处理等设计方面的能力。3）通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一定的机械设计的程序和方法，同时树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力。 1.2设计题目： 原始数据及工作条件 表1 带式输送机的设计参数 工作条件：带式输送机连续单向运转，载荷平稳，空载启动，使用期10年（每年300个工作日），小批量生产，两班制工作，输送机工作轴转速的允许误差为±5%。带式输送机的传动效率为0.96。
图1 带式输送机传动简图 1—电动机；2—带传动；3—单级圆柱齿轮减速器；4—联轴器；5—输送带；6—滚筒 1.3传动方案的分析与拟定 1、传动系统的作用及传动方案的特点： 机器一般是由原动机、传动装置和工作装置组成。传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。传动装置是否合理将直接影响机器的工作性能、重量和成本。合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。 本设计中原动机为电动机，工作机为皮带输送机。传动方案采用了两级传动，第一级传动为带传动，第二级传动为单（一）级直齿圆柱齿轮减速器。
螺旋输送机设计技术参数手册 网站首页>>业界动态>>输送机械常识>>螺旋输送机设计技术参数手册我要投稿 时间：2010-9-11 17:05:07 文章来自于：(输送机械网) 2螺旋输送机主要设计参数分析 2.1输送量 输送量是衡量螺旋输送机生产能力的一个重要指标，一般根据生产需要给定，但它与其他参数密切相关。在输送物料时，螺旋轴径所占据的截面虽然对输送能力有一定的影响，但对于整机而言所占比例不大，因此，螺旋输送机的物料输送量可粗略按下式计算： 2.2螺旋轴转速 螺旋轴的转速对输送量有较大的影响。一般说来，螺旋轴转速加快，输送机的生产能力提高，转速过小则使输送机的输送量下降。但转速也不宜过高，因为当转速超过一定的极限值时，物料会因为离心力过大而向外抛，以致无法输送。所以还需要对转速n进行一定的限定，不能超过某一极限值。 当位于螺旋外径处的物料颗粒不产生垂直于输送方向的径向运动时，则它所受惯性离心力的最大值与其自身重力之间应有如下关系：
物料综合特性系数为经验数值。一般说来，根据物料性质，可将物料分成4类。第1类为流动性好、较轻且无磨琢性的物料；第2类为无磨琢性但流动性较第1类差的物料；第3类为粒度尺寸及流动性同第2类接近，但磨琢性较大的物料；第4类为流动性差且磨琢强烈的物料。各种物料的K值见表2。 螺旋叶片的直径通常制成标准系列，D=100,120,150,200,250,300,400,500和600 mm，目前发展到D=1000 mm，最大可达1250 mm。为限制规格过多过乱．国际标准化组织在系统研究、试验的基础上制订了螺旋输送机标准草案，规定螺旋直经采用R10基本系列优先数系。根据式(5)计算出来的D值应尽量圆整成标准直径（mm）。 2.4螺距 螺距不仅决定着螺旋的升角，还决定着在一定填充系数下物料运行的滑移面，所以螺距的大小直接影响着物料输送过程。输送量Q和直径D一定时，螺距改变，物料运动的滑移面随着改变，这将导致物料运动速度分布的变化。通常螺距应满足下列两个条件：即考虑螺旋面与物料的摩擦关系以及速度各分量间的适当分布关系两个条件，来确定最合理的螺距尺寸。 通常可按下式计算螺距： S=K,D (6) 对于标准的输送机，通常K,为0.8-1.0;当倾斜布置或输送物料流动性较差时K1≤0.8;当水平布置时，K1=0.8-1.O。 2.5螺旋轴直径 螺旋轴径的大小与螺距有关，因为两者共同决定了螺旋叶片的升角，也就决定了物料的滑移方向及速度分布，所以应从考虑螺旋面与物料的摩擦关系以及速度各分量的适当分布来确定最合理的轴径与螺距之间的关系。 一般轴径计算公式为： d=(0.2—0.35)D（7) 2.6填充系数 物料在料槽中的填充系数对物料的输送和能量的消耗有很大影响。当填充系数较小时，物料堆积高度较低，大部分物料靠近螺旋外侧，因而具有较高的轴向速度和较低的圆周速度，物料在输送方向上的运动要比圆周方向显著得多，运动的滑移面几乎平行于输送方向，这时垂直于输送方向的附加物料流减弱，能量消耗降低；相反，当填充系数较高时，物料运动的滑移面很陡，其在圆周方向的运动将比输送方向的运动强，
1.传动装置的总体方案设计 1.1 传动装置的运动简图及方案分析 1.1.1 运动简图 输送带工作拉力 kM /F 6.5 输送带工作速度 /v (1 m -?s ) 0.85 滚筒直径 mm /D 350 1.1.2 方案分析 该工作机有轻微振动，由于V 带有缓冲吸振能力，采用V 带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V 带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。减速器部分两级展开式圆柱齿轮减速，这是两级减速器中应用最广泛的一种。齿轮相对于轴承不对称，要求轴具有较大的刚度。高速级齿轮常布置在远离扭矩输入端的一边，以减小因弯曲变形所引起的载荷沿齿宽分布不均现象。原动机部为Y 系列三相交流异步电动机。 总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。 1.2电动机的选择 1.2.1 电动机的类型和结构形式 电动机选择Y 系列三相交流异步电动机，电动机的结构形式为封闭式。
1.2.2 确定电动机的转速 由于电动机同步转速愈高，价格愈贵，所以选取的电动机同步转速不会太低。在一般 机械设计中，优先选用同步转速为1500或1000min /r 的电动机。这里选择1500min /r 的电动机。 1.2.3 确定电动机的功率和型号 1.计算工作机所需输入功率 1000 P Fv w = 由原始数据表中的数据得 P W = 1000 FV = KW 3 1000 10 85.05.6?? =5.25kW 2.计算电动机所需的功率)(P d kW η/P d w P = 式中，η为传动装置的总效率 n ηηηη???=21 式子中n ηηη,,21分别为传动装置中每对运动副或传动副的效率。 带传动效率95.01=η 一对轴承效率99.02=η 齿轮传动效率98.03=η 联轴器传动效率99.04=η 滚筒的效率96.05=η 总效率84.096.099.098.099.095.02 3 =????=η kW kW P W 58.684.0525 .5P d == =η 取kW 5.7P d =
LS型螺旋输送机设计说明书 目录 绪论 (2) 第1章螺旋输送机介绍 (3) 1.1 毕业设计的目的 (3) 1.2 毕业设计的任务 (3) 1.3螺旋输送机的基本现状 (4) 1.4螺旋输送机的工作原理及特点 (4) 1.5螺旋输送机的发展历史及趋势 (5) 1.6螺旋输送机的研究现状 (6) 第2章螺旋输送机的设计与参数选用 (7) 2.1产品特点 (7) 2.2主要部件结构特点 (7) 2.3螺旋输送机的具体设计 (7) 2.3.1 螺旋输送机的选型 (7) 2.3.2 螺旋输送机的设计计算 (10) 2.3.3 螺旋输送机外形及尺寸 (15) 2.3.4 螺旋输送机外形长度组合 (15) 2.3.5 螺旋输送机驱动装置 (15) 2.3.6 螺旋输送机轴承选择 (16) 2.3.7 螺旋输送机进出料口装置 (17) 第3章螺旋输送机的安装使用及维护 (18) 3.1 螺旋输送机安装技术条件 (18) 3.2 螺旋输送机的使用与维护 (18) 设计小结 (20) 参考文献 (21)
绪论 螺旋输送机是利用电机带动螺旋回转,推移物料以实现输送目的的机械,它能水平、倾斜或垂直输送,具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。本课题重点研究在与驱动装置的合理选择.驱动装置的合理给螺旋输送机的效率,稳定,安全性的提高大的作用. 本次毕业设计是关于输送机的设计。首先对输送机作了简单的概述；接着分析了输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。普通型输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。
带式运输机传动装置设计 1. 工作条件 连续单向运转，载荷有轻微冲击，空载起动；使用期5年，每年300个工作日，小批量生产，单班制工作，运输带速度允许误差为±5%。 1-电动机；2-联轴器；3-展开式二级圆柱齿轮减速器；4-卷筒；5-运输带 题目B图带式运输机传动示意图 2. 设计数据 3. 1）选择电动机，进行传动装置的运动和动力参数计算。 2）进行传动装置中的传动零件设计计算。 3）绘制传动装置中减速器装配图和箱体、齿轮及轴的零件工作图。 4）编写设计计算说明书。 二、电动机的选择
1、动力机类型选择 因为载荷有轻微冲击，单班制工作，所以选择Y 系列三相异步电动机。 2、电动机功率选择 （1）传动装置的总效率： （2）电机所需的功率： 3、确定电动机转速 计算滚筒工作转速： 因为()40~8=a i 所以()()m in /4.2030~08.40676.5040~8r n i n w a d =?=?= 符合这一范围的同步转速有750、1000、和1500r/min 。 根据容量和转速，由有关手册查出有三种适用的电动机型号，因此有三种传动比方案，综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，可见第2方案比较适合，则选n=1000r/min 。 4、确定电动机型号 根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为Y132M2-6。
其主要性能：额定功率5.5KW ；满载转速960r/min ；额定转矩2.0；质量63kg 。 三、计算总传动比及分配各级的传动比 1、总传动比 2、分配各级传动比 查表可知214.1i i ≈ 所以16.591.184.14.11=?==a i i 四、动力学参数计算 1、计算各轴转速 2、计算各轴的功率 Po= P 电机=4.4KW P I =P 电机×η1=4.4×0.99=4.36 KW P II =P I ×η2=4.36×0.99×0.97=4.19 KW P III =P II ×η3=4.19×0.99×0.97=4.02KW P Ⅳ=4.02×0.99×0.99=3.94KW 3、计算各轴扭矩
机械设计课程设计指导书 一、机械设计课程设计的目的 机械设计课程是培养学生机械设计能力的技术基础课，课程设计则是机械设计课程重要的实践环节，其基本目的是： 1．通过课程设计，综合运用机械设计课程和其他先修课程的理论和实际知识，掌握机械设计的一般规律，树立正确的设计思想，培养分析和解决实际问题的能力； 2．学会从机器功能的要求出发，合理选择传动机构类型，制定设计方案，正确计算零件的工作能力，确定它的尺寸、形状、结构及材料，并考虑制造工艺、使用、维护、经济和安全等问题，培养机械设计能力； 3．通过课程设计，学习运用标准、规范、手册、图册和查阅有关技术资料等，培养机械设计的基本技能。 二、机械设计课程设计的内容 课程设计题目一般为机械传动装置或简单机械。 1．题目：带式输送机传动装置设计 2．内容： 1）传动方案的分析和拟定； 2）电动机的选择，传动装置的运动和动力参数的计算； 3）传动件的设计（带传动、链传动、齿轮传动等）； 4）轴的设计（所有轴的结构设计，弯、扭组合强度校核）； 5）轴承的设计（轴承的组合设计及寿命计算）； 6）键的选择及强度校核； 7）联轴器的选择； 8）减速器的润滑与密封； 9）减速器装配图设计（箱体、箱盖、附件设计等）； 10）零件工作图设计； 11）编写设计计算说明书。 3．工作量：（每个学生应完成） 1）部件装配图(如减速器装配图)1张(用A2图纸绘制，手绘，用两个视图和
必要的局部剖视图表达)； 2）零件工作图2张(用A3图纸绘制，手绘，一张是中间轴、一张是低速轴上的齿轮)； 3）设计说明书一份(约6000—8000字)。(手写，包括计算及其它说明) 4．进行方式 1）每人组一题，学生按指定题号，在教师指导下，按时、保质、按量完成全部设计； 2）教师每天基本按一定时间到设计教室进行答疑和检查。 三、课程设计的步骤 课程设计大致按以—下步骤进行： 1．设计准备：阅读设计任务书，明确设计要求和工作条件；通过看实物、模型、录像或减速器拆装实验等，了解没计对象；阅读行关资料、图纸；拟定设计计划等。 2．传动装置的总体设计：比较和选择传动装置的方案；选定电动机类型和型号；确定总传动比和各级传动比；计算各轴转速和转矩。 3．传动件的设计计算：设计计算各级传动件的参数和主要尺寸，例如减速器外传动零件(带、链等)和减速器内传动零件(齿轮、蜗杆传动)，以及选择联轴器的类型和型号等。 4．装配图设计：绘制装配草图；设计轴(强度计算和结构设计等)；选择计算轴承和进行支承结构设计；进行箱体及附件的设计；完成装配图的其他内容(标注尺寸、配合，技术要求，零件明细表和标题栏等)。 5．零件工作图设计 6．编写设计说明书 7．设计小结 四、进度 1．第一阶段：设计准备，分题号、借图板、手册、图册等，传动装置的总体设计、传动件的设计（3天） 2．第二阶段：装配草图的设计与绘制，减速器的拆装，装配工作图的绘制与总成（3天）
机械设计课程设计 计算说明书 课程名称:机械工程基础课程设计 题目:皮带输送机传动装置设计 学院(直属系):电子科技大学成都学院 年级/专业/班:2011级机械设计制造及其自动化5班学生姓名:周犹彪 学号:1140840501 指导教师:李世蓉
目录 摘要 (3) 第一章设计题目及主要技术说明 (4) 一、设计题目 (4) 二、主要技术说明内容 (4) 第二章结构设计 (5) 2.1传动方案拟定 (5) 2.2电动机选择 (5) 2.2.1电动机类型和结构的选择 (5) 2.2.2电动机容量选择 (6) 2.2.3确定电动机转速 (6) 2.3确定传动装置的总传动比和分配级传动比 (8) 2.4传动装置的运动和动力设计： (8) 2.4.1运动参数及动力参数的计算 (8) 2.5 V带传动设计 (10) 2.6斜齿轮传动的设计 (12) 2.6.1斜齿圆柱齿轮传动 (12) 2.6.2齿面接触强度的计算 (12) 2.6.3齿根弯曲疲劳强度验算 (15) 2.7箱体结构设计 (17) 2.8轴的设计 (18) 2.8.1输入轴的设计 (18) 2.8.2输出轴的设计 (25) 2.9键的强度校核 (31) 2.9.1输入轴的键强度校核计算 (31) 2.9.2输出轴的键强度校核计算 (32) 2.10联轴器的选择 (32) 2.11滚动轴承设计 (33) 2.12润滑油及润滑方式的选择 (34) 设计总结 (35) 参考文献 (35)
摘要 减速器原理减速器是指原动机与工作机之间独立封闭式传动装置。此外，减速器也是一种动力传达机构，利用齿轮的速度转换器，将马达的问转数减速到所要的回转数，并得到较大转矩的机构。降速同时提高输出扭矩，扭矩输出比例按电机输出乘减速比，但要注意不能超出减速器额定扭矩。 减速器的作用减速器的作用就是减速增矩，这个功能完全靠齿轮与齿轮之间的啮合完成，比较容易理解。 减速器的种类很多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星减速器以及它们互相组合起来的减速器;按照传动的级数可分为单级和多级减速器;按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥一圆柱齿轮减速器;按照传动的布置形式又可分为展开式、分流式和同轴式减速器。 齿轮减速器应用范围广泛，例如，内平动齿轮传动与定轴齿轮传动和行星齿轮传动相比具有许多优点，能够适用于机械、冶金、矿山、建筑、轻工、国防等众多领域的大功率、大传动比场合，能够完全取代这些领域中的圆柱齿轮传动和蜗轮蜗杆传动，因此，内平动齿轮减速器有广泛的应用前景。
螺旋输送机技术规格及要求 1、概况 1.1工程概况：江西九二盐责任有限公司多品种食用盐螺旋输送机项目 1.2设备概况：螺旋输送机（含安装） 序号名称一般要求数量备注 1 螺旋输送机输送能力≧20t/h；进卸料点中心距L=24米；分 为三节；4个卸料点、1个进料点、1台材质316L；SEW减 速电机盖板≧3mm； 壳体≧4mm；芯轴≧ 5mm；叶片≧4mm； 2 螺旋输送机输送能力≧20t/h；进卸料点中心距L=1.5米； 1个卸料点、1个进料点4台 3 螺旋输送机输送能力≧20t/h；进卸料点中心距L=3.5米； 1个卸料点、1个进料点1台 4 螺旋输送机输送能力≧20t/h；进卸料点中心距L=1.0米； 1个卸料点、1个进料点1台 1.3供货周期：合同签订后35日内。 1.4设备设计、制造应符合ISO标准。 1.5投标人需要按本标书的要求完成设备的制造、运输、仓储、安装、产品保护、调试、试运行及售后服务工作，并按工作顺序提交所需的资料。投标人提供的设备必须先进、适用、可靠。 2、设计和运行条件 2.1输送物料概况：食用盐（Nacl) 名称干盐NaCl 粒度90%在0.15~0.8之间 堆积比重 1.25t/m3 堆积角（静）30° 物料温度≤800C 物料形状小颗粒状 流动性一般 吸湿性、腐蚀性强 环境温度-5～40℃ 工作方式24小时连续工作 2.2设计要求
2.2.1如投标人没有以书面形式对本招标书的所有条文提出异议，那么招标人可以认为投标人提供的产品已完全满足本招标书的要求。如有异议投标人应在投标书中以“对招标书的意见和对招标书的差异标题的专门章节中加以详细叙述。投标书要求采用中文书写，计量单位采用国际单位制。招标人拥有对本招标书的解释权，投标人如对本招标书内容有疑议的 条款均有责任向招标人询问，由于理解的偏差所引起的责任由投标人自行承担。投标人需说明保证产品质量的手段和措施。 2.3.2完整的螺旋输送机7台套，进出料阀由招标方提供，投标方进卸料点法兰需与招 标方阀门配对。 2.3.3螺旋输送机安置在+14米楼面的料仓上方，设备底标高约为14米。各卸料口下方对应一台料仓。螺旋输送机设备、支架由中标方提供并安装（支架316L材料）。 3、技术要求 3.1 螺旋输送机设备要求 3.1.1 投标人所供应的设备必须在设计上和制造上保证设计寿命5年安全、连续和有效的运行，不发生任何变形、振动、腐蚀。并在运行条件发生变化时不出现其他问题，所有设 备必须技术先进且经过实践检验。在此期间如发生缺陷,投标人应无偿提供配件并免费更换。 3.1.2投标人必须保证满足招标人提出的螺旋输送机性能设计参数，并在给定的运行条件下长期安全运行。 3.1.3保证在离螺旋输送机1米处噪声≤70dB(A)。 3.1.4螺旋输送机必须能适应－10～70℃的环境温度。 3.1.5 材料为316L不锈钢，与物料非接触部分为304不锈钢。与物料接触表面抛光到Ra0.4；与物料非接触表面抛光到Ra0.8。 3.1.6所有螺栓采用304不锈钢。 3.1.7减速机电机：K系列SEW，2t/h输送量的电机功率不小于15kw,15t/h输送量的电机功率不小于11Kw,转速不大于40r/min。 3.1.8螺输一个进料口，进料口长度约400mm，宽度长度约300mm，24米绞龙1条4个卸料口，1.5米绞龙1个卸料口。15t/h螺输3个卸料口，进料口除设备本体法兰外，还需 各配套一片法兰。 3.1.9配套提供的易损件均应采用质量可靠的产品，投标人应在投标文件中详细提供上 述配套件的厂家和产地，每台混合器应免费提供一套易损件。 3.1.10投标人需在投标文件中说明螺旋输送机是否需要设置检修设施。 3.1.11投标人应在标书中提供设备安装尺寸图及彩色照片。
《机械设计课程设计》 简明指导手册 ＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝ 一、进度安排 序号内容日程 1 准备阶段第一周周1 2 传动装置的总体设计第一周周2 3 传动零件的设计计算第一周周3 4 减速器箱体关键尺寸的确定第一周周4 5 装配图草图第一阶段（装配图的关键阶 第一周周5，6 段） 第二周周1 6 装配图草图第二阶段第二周周2
7 装配图草图第三阶段第二周周3 8 誊抄装配图第二周周4 9 完成减速器装配图第二周周5，6 第三周周1 10 零件工作图第三周周2-3 11 编写计算说明书第三周周4 12 答辩第三周周5 注意：每一阶段的结果必须得到老师认可后，才能进入下一阶段。 二、传动装置的总体设计（第一周周2） 由于是专用减速器，计算各轴的功率、转矩时，按所需功率计算，不是按照电机的额定功率计算。 电机的转速按满载转速计算。 电动机为Y系列，转速选1000rpm，1500，3000rpm。 传动方案：V带+二级展开式圆柱齿轮减速器 带传动传动比：2~3比较合适，总传动比大时取大值 两级齿轮传动比分配：高速级传动比i1与低速级传动比i2应满 足: 计算结果制成P19表2-6形式，交给指导教师检查。
三、传动零件的设计计算（第一周3） 齿轮传动的设计计算参考课本。 小带轮半径不大于电机中心高。 在高速级齿轮传动设计完毕后，应根据实际传动比来调整低速级齿轮传动的传动比，确保总传动比误差不超过3%~5%。 由于功率较小，为了方便绘图，齿轮传动一律采用软齿面斜齿轮传动。 软齿面齿轮传动按齿面接触强度设计，校核齿轮的弯曲强度即可。 齿轮传动不需要变位。 要求中心距圆整，为了绘图方便，要求两级齿轮传动中心距之和一般不大于280。 为了避免中间轴大齿轮与低速轴干涉，应保证中间轴大齿轮直径比低速轴大齿轮直径小20毫米以上。 为了便于中间轴大齿轮甩油润滑，中间轴大齿轮的直径与低速轴大齿轮直径的差值不能超过50~60mm。具体参看P30表4-2。 采用斜齿轮，螺旋角范围：8~20°。 ● 为了使中间轴上齿轮轴向力相互抵消一部分，两齿轮的螺旋角方向应相同。 ● 齿轮计算时，螺旋角应精确到秒，分度圆直径、齿顶圆直径等应精确到 0.001mm。 ● 齿轮的模数不小于2mm。 ● 带传动的关键数据（i，d1，d2，a，型号，根数（不大于5），带轮宽度）和两对齿轮传动的参数填入P22表3-1（有关变位部分删除），交给指导教师检查。四、减速器箱体关键尺寸的确定（第一周4）
> 目录 摘要......................................................................... I ABSTRACT.................................................................... II 前言. (3) 第1章螺旋输送机介绍 (4) 螺旋输送机的历史 (4) ' 螺旋输送机的发展趋势 (7) 国内外螺旋输送机对比 (8) 螺旋输送机分类 (10) 螺旋输送机的应用范围 (11) 第2章螺旋输送机的结构及工作原理 (12) 螺旋式输送机的结构 (12) 螺旋 (12) 轴 (15) ~ 轴承 (17) 料槽 (17) 螺旋输送机工作原理 (18) 第3章螺旋输送机的设计与参数选用 (20) 螺旋输送机的设计方法 (20) 螺旋输送机现代设计方法 (21) 螺旋输送机的常规设计 (23) 螺旋输送机的设计计算 (23) [ 输送物料的运动分析 (23) 螺旋输送机设计参数的确定 (27) 螺旋输送机外形及尺寸 (36) 螺旋输送机外形长度组合及各节重量 (37)
螺旋输送机驱动装置 (40) 螺旋输送机轴承选择 (47) 螺旋输送机进出料口装置 (47) 第4章螺旋输送机的安装使用及维护 (50) \ 螺旋输送机安装技术条件 (50) 螺旋输送机的使用与维护 (51) 总结 (53) 致谢 (54) 参考文献 (56) ， , -
| 前言 经过四年的学习，大学的最后也是最重要的一项——毕业设计开始了。作为对大学四年学习的总结，毕业设计既考察了我们对所学知识的掌握，也是对我们能否灵活运用所学理论知识解决实际问题的检验。通过四年的理论学习我们掌握了一定的理论知识，但只有通过实践，我们才能对这些知识融会贯通，在使用时才能够得心应手。因此，毕业设计是我们毕业前的最关键的一环，也是我们走向工作岗位的模拟训练，对我们有着非常重要的意义。因此，我会像在学习中通过自身努力和勤勉好问解决难题一样，我会认真的配合老师、同学和工人师傅，认真的搞好这次毕业设计，在毕业前交出一份令人满意的答卷。 我这次设计所选的题目是螺旋输送机设计，主要设计螺旋片，输送机进出料口，驱动装置，减速器等主要零部件的设计计算及相关零件的校核。综合运用了机械工程材料，机械制造工艺，极限配合，机械制图等方面的知识，所以能从各个方面检查所学知识。 螺旋输送机作为冶金、建材、化工、粮食及机械加工等部门广泛应用的一种’连续输送设备。其结构简单、横截面尺寸小、密封性好、可以中间多点装料和卸料、操作安全方便以及制造成本低等优点使其拥有广泛的应用。 在毕业前，利用毕业设计这次机会，在老师耐心的指导下，利用自己在大学所学的书本知识和实习结合，参阅了大量的相关书籍和资料，对螺旋输送机进行了设计，就我个人而言，对螺旋输送机螺旋进行设计和计算，以及对驱动装置进行了分析和选择。由于时间仓促和本人水平有限，在设计过程中会有缺点和不合理的地方，恳请老师给予宝贵的意见，并给予批评和指正。
带式输送机的传动系统设计机械设计课程设计
机 机械设计课程设计 设计说明书 设计“带式输送机的传动系统” 起止日期：2013 年12月16日至2013年12 月28 日学生姓名 班级 学号 成绩 指导教师(签字) 机械工程学院 2013年12月28日
机械设计课程设计计算说明书 一、传动方案拟定 (2) 二、电动机的选择 (2) 三、运动、动力学参数计算 (4) 四、传动零件的设计计算 (5) 五、轴的设计 (13) 六、轴承的寿命校核 (26) 七、键联接强度校核计算 (28) 八、润滑方式，润滑剂以及密封方式的选择 (29) 九、减速箱体结构尺寸 (30) 十、设计小结 (31) 十一、参考文献 (32)
计算过程及计算说明 一、传动方案拟定 设计二级圆锥-圆柱齿轮减速器 工作条件： 带式输送机在常温下连续工作、单向运转；空载启动，工作载荷较平稳；输送带工作速度v 的允许误差为±5%；二班制（每班工作8h ），要求减速器设计寿命为8年，大修为2～3年，大批生产；三相交流电源的电压为380/220 V 。 （1） 原始数据：运输机工作周转矩F=3100N ；带速n=45r/min 滚筒直径D=340mm 二、电动机选择 1、电动机类型的选择： Y 系列三相异步电动机 2、电动机功率选择： （1）工作机所需功率： P W =FV/1000 因为60/D V n π= ，把数据带入式子中得n=45r/min,所以 P W =3100×0.8/1000=2.48kW (2) 1）传动装置的总效率： 注释及说明 F=3100N n=45r/min D=340mm P W =2.48kW
目 录
第一章 传动装置的总体设计
一、电动机选择
1.选择电动机的类型 2.选择电动机的功率 3.选择电动机的转速 4.选择电动机的型号
二、计算总传动比和分配各级传动比 三、计算传动装置的运动和动力参数
1.各轴转速 2.各轴功率 3.各轴转矩 4.运动和动力参数列表
第二章 传动零件的设计
一、减速器箱体外传动零件设计
1.带传动设计
二、减速器箱体内传动零件设计
1.高速级齿轮传动设计 2.低速级齿轮传动设计
三、选择联轴器类型和型号
1.选择联轴器类型 2.选择联轴器型号
第三章 装配图设计
一、装配图设计的第一阶段
1.装配图的设计准备 2.减速器的结构尺寸 3.减速器装配草图设计第一阶段
二、装配图设计的第二阶段
1.中间轴的设计 2.高速轴的设计 1 / 25
3.低速轴的设计
三、装配图设计的第三阶段
1.传动零件的结构设计 2.滚动轴承的润滑与密封
四、装配图设计的第四阶段
1.箱体的结构设计 2.减速器附件的设计 3.画正式装配图
第四章 零件工作图设计
一、零件工作图的内容 二、轴零件工作图设计 三、齿轮零件工作图设计
第五章 注意事项
一、设计时注意事项 二、使用时注意事项
第六章 设计计算说明书编写
2 / 25
第一章 传动装置总体设计
一、电动机选择
1.选择电动机的类型 电动机有直流电动机和交流电动机。直流电动机需要直流电源，结构复杂，价格较高；当交流电动机 能满足工作要求时，一般不采用直流电动机，工程上大都采用三相交流电源，如无特殊要求应采用三相交 流电动机。交流电动机又分为异步电动机和同步电动机，异步电动机又分为笼型和绕线型，一般常用的是 Y 系列全封闭自扇冷式笼型三相异步电动机，它具有防止灰尘、铁屑或其他杂物侵入电动机内部的特点， 适用于没有特殊要求的机械上， 如机床、 运输机、 搅拌机等。 所以选择 Y 系列三相异步电动机。 b5E2RGbCAP 2.选择电动机的功率 电动机的功率用额定功率 Ped 表示，所选电动机的额定功率应等于或稍大于工作机所需的电动机输出 功率 Pd。功率小于工作要求则不能保证工作机正常工作，或使电动机长期过载，发热大而过早损坏；功率 过大，则增加成本，且由于电动机不能满载运行，功率因素和效率较低，能量不能充分利用而造成浪费。 工作机所需电动机输出功率应根据工作机所需功率和中间传动装置的效率等确定。p1EanqFDPw 工作机所需功率为： Pw ?
Fv ，η w——工作机（卷筒）的效率，查吴宗泽 P5 表 1-7。 1000ηw
工作机所需电动机输出功率为： Pd ?
Pw Pw ，η 1 ——带传动效率；η 2——滚动轴承效率； ? 3 2 η η1η2 η3 η4
η 3 ——齿轮传动效率；η 4——联轴器效率，查吴宗泽 P5 表 1-7。DXDiTa9E3d 电动机的额定功率：Ped=（启动载荷/名义载荷）×Pd，查吴宗泽 P167 表 12-1 选择电动机的额定功率。
RTCrpUDGiT
3.选择电动机的转速 具有相同额定功率的同类型电动机有几种不同的同步转速。低转速电动机级数多，外廓尺寸较大，质 量较重，价格较高，但可使总传动比及传动装置的尺寸减小，高转速电动机则相反，应综合考虑各种因素 选取适当的电动机转速。Y 系列三相异步电动机常用的同步转速有 3000r/min、1500r/min、1000r/min 和 750r/min，一般多选同步转速为 1500r/min 和 1000r/min 的电动机。为使传动装置设计合理，可根据工作机 的转速要求和各级传动机构的合理传动比范围，推算出电动机转速的可选范围，即 5PCzVD7HxA nd=(i1i2…in)nw，nd 为电动机可选转速范围，i1，i2，…，in 为各级传动机构的合理传动比范围，nw 为工 作机转速。jLBHrnAILg 工作机转速： nw ?
60 ?1000 ? v πD
查吴宗泽 P188 表 13-2 知：iV 带传动=2~4，i 单级圆柱齿轮传动=2~5，则电动机转速的可选范围为 xHAQX74J0X nd=(2~4)×(3~5)×(3~5)×nw 电动机转速推荐选择 1500r/min
3 / 25
{ 韶关学院 课程设计说明书（论文） : 课程设计题目：带式输送机传动装置设计 学生姓名：******* 学号：********* 院系：物理与机电工程学院 专业：机械制造及其自动化 班级：* " 指导教师姓名及职称： 起止时间：2015年12月——2016年1月
（教务处制） 【 韶关学院课程设计任务书 学生姓名专业班级学号 指导教师姓名及职称# 设计地点信工楼 设计题目带式输送机传动装置设计 带运输机工作原理： 带式运输机传动示意如下图所示。 已知条件： ( 1．滚筒效率ηg=(包括滚筒与轴承的效率损失)； 2．工作情况：两班制，连续单向运转，载荷较平稳； 3．使用折旧期：4年一次大修，每年280个工作日，寿命8年； 4．工作环境：室内，灰尘较大，环境最高温度35℃； 5．制造条件及生产批量：一般机械厂制造，小批量生产； 6. 运输带速度允许误差：±5%； 7．动力：电力，三相交流，电压380/220V 设计内容和要求： $ 1）从机器功能要求出发，拟定机械系统方案，进行机构运动和动力分析。 2）合理选择电动机，按机器的工作状况分析和计算作用在零件上的载荷，合理地选择零件材料、热处理方法，正确计算零件工作能力和确定零件主要参数及尺寸。 3）考虑制造工艺、安装、调整、使用、维修、经济和安全等问题，设计机械零部件。 4）图面符合制图标准，尺寸公差、形位公差及表面粗糙度标注正确，技术要求完整合理。5）基本参数: 输送带工作拉力F= 5 KN 输送带工作速度υ= 2 m/s 滚筒直径D= 400 mm 工作任务及工作量要求： 1) 按给定条件设计减速器装置； { 2）完成减速器装配图1张（A0或A1图纸）； 2）低速轴、低速齿轮零件工作图各1张； 3）编写设计计算说明书1份。内容包括：机械系统方案拟定，机构运动和动力分析，电动机选择，传动装置运动动力学参数计算，传动零件设计，轴承寿命计算，低速轴、低速齿轮的强度校核，联轴器的选择、设计总结、参考文献等内容。 进度安排： 设计准备(1天)； 2. 传动装置的总体设计(1天)；3. 传动件的设计计算(3天)； 4. 装配图设计(4天)； 5. 零件工作图设计(2天)； 6. 编写设计说明书(3天)； 7. 总结答辩 （1天） 主要参考文献 [1]龚桂义.机械设计课程设计指导书[M].第二版北京:高等教育出版社, 2001 \ [2]龚桂义.机械设计课程设计图册[M].第三版北京:高等教育出版社, 1989 [3]濮良贵.机械设计 [M].第九版北京:高等教育出版社,2013 [4]吴宗泽,罗圣国.机械设计课程设计手册[M].第三版北京:高等教育出版社 2006 [5]成大先.机械设计手册[M].第五版，一、二、三、四册北京:机械工业出版社, 2008
