BlackStar EM MWD无线随钻测量仪操作规程(讨论稿) BlackStar EM MWD无线随钻测量仪设备操作规程1范围本规程规定了BlackStar EM MWD无线随钻测量仪上井前的准备与检查、吊装与运输、设备安装、浅层测试、测量施工、仪器回收、维护保养、存放等施工过程的设备操作规程及要求。

本规程适用于BlackStar EM MWD无线随钻测量仪的操作。

2 上井前的准备与检查2.1检查电源变压器,220V变110V,工作是否正常～通过接地测试器测试。

检查220V UPS和110V UPS工作是否正常。

2.2 检查EM地面系统运转正常2.1.1将地面放大器(Surface Amplifier)电源线连至UPS,110V,的输出。

用网线连接地面放大器及计算机(laptop)网络接口。

打开地面放大器电源开关后3-5秒应能听见一声“滴”短鸣声为正常。

2.2.2启动计算机～并启动EM Control Panel程序～点击Connect按钮～确认计算机与服务器成功连接。

,如果第一次联机需要运行EM Server Update程序对地面放大器做服务更新,。

2.3 检查钻井参数仪井深系统及WITS信息传输 2.3.1将钻井参数仪主机电源线连至220V UPS输出端。

将1CAN总线分别连接主机后面的CAN总线接口和CAN总线盒～再连接好显示器及键盘鼠标。

将绞车、大钩负荷、立压等钻井参数仪的传感器连接到CAN总线盒上。

2.3.2 用串口线将主机COM1连至EM地面放大器的Master口上。

启动,哪个,主机～启动,什么,主程序。

2.3.3 ,什么情况下,旋转绞车传感器～主机显示大钩高度变化正常～EM计算机接收到深度信号。

2.3.4 选择参数仪主程序界面的MWD显示～确认主机接收到EM井斜、方位、工具面等信息。

2.4 下井探管工具测试2.4.1 在确认测试盒的电源开关处在关闭状态后～将程序测试盒电源线连至110V UPS的输出。

无线随钻MWD浅层井应用及故障处理1. 引言1.1 背景介绍随着能源需求的不断增长，对于石油和天然气资源的勘探开发也越来越重要。

在传统的浅层井钻井中，由于井深较浅、地层结构简单以及存在一定的井下环境限制，传统的有线MWD技术存在着一些不足之处，比如传输距离受限、布线麻烦、易受干扰等问题。

而无线随钻MWD技术的出现，为解决这些问题提供了新的解决方案。

通过无线随钻MWD技术，可以实现无线传输测井数据，避免了布线困难和传输距离限制问题；该技术还能够实现对钻井过程的实时监测和控制，提高了钻井作业的效率和安全性。

在浅层井的钻井过程中应用无线随钻MWD技术具有重要的意义和价值。

【字数：208】1.2 研究意义研究意义：无线随钻MWD技术作为近年来在石油勘探领域备受关注的一项技术创新，其在浅层井应用中具有重要的研究意义。

无线随钻MWD技术能够实现对井下测量数据的远程实时传输，从而大大提高了浅层井勘探的数据采集效率和准确性，为井下井控和井筒稳定提供了可靠的技术支持。

在浅层井勘探中，井深相对较浅、地层压力温度条件复杂，传统有线MWD技术容易受到井深、井斜等约束，而无线随钻MWD技术可以有效克服这些限制，实现更加灵活和精准的测量和控制，为浅层井勘探带来了新的技术突破。

深入研究无线随钻MWD技术在浅层井应用中的优势和特点，探索解决浅层井常见故障的方法和技术手段，对于提高浅层油气勘探开发的效率和质量，推动我国石油勘探技术的创新发展具有重要的理论和实践价值。

【完成】.1.3 研究目的研究目的是为了探究无线随钻MWD技术在浅层井中的应用情况及其存在的故障处理方法，以便提升浅层井勘探和钻井作业的效率和安全性。

通过对浅层井中无线随钻MWD技术的应用进行深入研究，可以更好地了解该技术在实际工程中的表现及其优势。

通过总结现有的研究成果和经验，可以为未来的研究和应用提供参考，促进无线随钻MWD技术在浅层井中的广泛应用。

本研究的目的在于为推动油田勘探和开发技术的进步，提高勘探与开发工作的效率和安全性，为油田行业的可持续发展做出贡献。

无线随钻MWD浅层井应用及故障处理1. 引言1.1 引言随着石油勘探与开发技术的不断进步，越来越多的浅层油气井开始利用MWD技术进行测井，提高井下资料的准确性和实时性。

本文将重点探讨无线随钻MWD在浅层井中的应用及故障处理方法。

我们将介绍MWD技术在浅层油气井中的应用，包括其作用、优势和局限性。

接着，我们将详细解析无线随钻MWD技术的原理和优势，以及其在浅层井中的具体应用情况。

然后，我们将列举浅层井中常见的MWD故障，并提供相应的处理方法。

随后，我们将通过实际案例分析无线随钻MWD在浅层井中的应用效果。

我们将探讨浅层井中MWD技术的发展趋势，展望未来的发展方向。

通过本文的介绍和分析，读者将能够更深入了解无线随钻MWD在浅层井中的应用及故障处理方法，为实际工作提供参考和指导。

2. 正文2.1 MWD技术在浅层油气井中的应用MWD技术（Measurement While Drilling）是一种在钻井作业中实时测量井下参数的技术，能够提供钻井工程师必需的数据来指导钻井过程。

在浅层油气井中，MWD技术发挥着至关重要的作用。

MWD技术在浅层油气井中的应用可以实现井下参数的实时监测和记录。

通过测量钻头位置、井斜角度、方位角度等参数，钻井工程师可以及时调整钻井参数，保证钻井作业的顺利进行。

MWD技术还能够提供地层电阻率、自然伽玛射线等数据，帮助工程师确定地层结构和岩性。

在浅层井中，传统的有线MWD技术由于受限于钻柱长度，往往无法满足数据传输和供电要求。

而无线随钻MWD技术则能够有效解决这一问题，通过无线传输技术实现数据传输和远程控制。

这种技术的应用大大提高了浅层井的钻井效率和精度。

MWD技术在浅层油气井中的应用可以有效提高钻井作业的效率和安全性，为钻井工程师提供准确的井下数据，帮助他们做出正确的决策。

随着无线随钻MWD技术的不断发展，相信在未来，其在浅层井中的应用将会更加广泛，为钻井行业带来更多的便利和效益。

MWD 技术服务人员培训手册目录第一章．定向井（水平井）钻井技术概述 ..................... .3第一节．第二节．第三节．第四节．定向井水平井的基本概念水平钻井技术简介定向井的基本术语解释定向井、水平井基本施工步骤第二章．定向井、丛式井、水平井设计与计算分析 ............ .13第一节．第二节．第三节．第四节．第五节．定向井、水平井二维轨道计算定向井、水平井三维轨道计算定向井测斜数据处理丛式井的防碰计算轨迹控制过程的中靶分析第三章．疋向井、水平井井身轨迹控制技术 .................. .45第一节．第二节．第三节．第四节．第五节．AW 、，一FH第六节．第七节．第八节．第九定向井、水平井井眼轨迹控制理论定向井、水平井直井段井身轨迹控制技术定向井、水平井定向造斜井段井身轨迹控制技术定向井、水平井转盘造斜井段轨迹控制技术定向井、水平井转盘稳斜井段井身轨迹控制技术定向井、水平井转盘降斜井段井身轨迹控制技术定向井、丛式井方位调整井段井身轨迹控制技术水平井井眼轨迹控制工艺模式与技术几种特定水平井轨迹控制技术及应用第四章．定向井、水平井测量技术 (77)第一节．第二节．第三节．第四节．第五节．AW 、，一FH第六节．第七节．第八节．第九定向井、水平井测量的性质和特点测量仪器分类和应用范围磁罗盘单、多点测量仪器有线随钻测斜仪电子多点测斜仪和MS 3组合式有线随钻测斜仪MWD 无线随钻测斜仪罗盘类和电子类测斜使用的几个问题陀螺测斜仪定向井、水平井测量仪器的发展趋势第五章．长、中曲率半径水平井钻井专用工具 ............... .109岱rt+r第一节．第二节．第三节．第四节．第五节．稳定器水平井特殊钻具动力钻具简介及现场应用弯壳体动力钻具水平井取芯工具第六章.定向井、水平井复杂情况及事故预防处理.......................................................... ..13 0第一节．定向井特点第二节. 影响定向井的安全因素第七章. 大位移延伸井钻井技术 .......................... ・・140第一节. 国内外大位移井发展及技术现状第二节. 大位移井的井身轨迹设计第三节. 大位移井钻井关键技术第四节. 大位移井的摩阻和扭矩计算第五节. 钻大位移井对装备的要求第六节. 大位移井推广应用情况及发展方向第八章. 套管开窗侧钻技术 (148)第一节. 锻铣开窗侧钻工艺第二节. 磨铣开窗工艺技术第三节. 套管开窗工艺的应用分析及发展前景第一章定向井（水平井）钻井技术概述第一节定向井、水平井的基本概念1 .定向井丛式井发展简史定向井钻井被（英）T . A .英格利期定义为：“使井筒按特定方向偏斜，钻遇地下预定目标的一门科学和艺术。

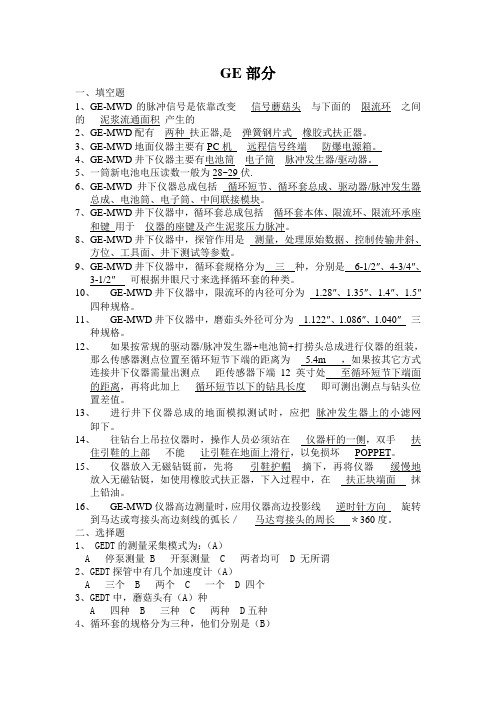

GE部分一、填空题1、GE-MWD的脉冲信号是依靠改变信号蘑菇头与下面的限流环之间的泥浆流通面积产生的2、GE-MWD配有两种扶正器,是弹簧钢片式橡胶式扶正器。

3、GE-MWD地面仪器主要有PC机远程信号终端防爆电源箱。

4、GE-MWD井下仪器主要有电池筒电子筒脉冲发生器/驱动器。

5、一筒新电池电压读数一般为28~29伏.6、GE-MWD井下仪器总成包括循环短节、循环套总成、驱动器/脉冲发生器总成、电池筒、电子筒、中间联接模块。

7、GE-MWD井下仪器中，循环套总成包括循环套本体、限流环、限流环承座和键用于仪器的座键及产生泥浆压力脉冲。

8、GE-MWD井下仪器中，探管作用是测量，处理原始数据、控制传输井斜、方位、工具面、井下测试等参数。

9、GE-MWD井下仪器中，循环套规格分为三种，分别是6-1/2"、4-3/4"、3-1/2"可根据井眼尺寸来选择循环套的种类。

10、GE-MWD井下仪器中，限流环的内径可分为 1.28"、1.35"、1.4"、1.5"四种规格。

11、GE-MWD井下仪器中，磨茹头外径可分为 1.122"、1.086"、1.040"三种规格。

12、如果按常规的驱动器/脉冲发生器+电池筒+打捞头总成进行仪器的组装，那么传感器测点位置至循环短节下端的距离为 5.4m ，如果按其它方式连接井下仪器需量出测点距传感器下端12英寸处至循环短节下端面的距离，再将此加上循环短节以下的钻具长度即可测出测点与钻头位置差值。

13、进行井下仪器总成的地面模拟测试时，应把脉冲发生器上的小滤网卸下。

14、往钻台上吊拉仪器时，操作人员必须站在仪器杆的一侧，双手扶住引鞋的上部不能让引鞋在地面上滑行，以免损坏POPPET。

15、仪器放入无磁钻铤前，先将引鞋护帽摘下，再将仪器缓慢地放入无磁钻铤，如使用橡胶式扶正器，下入过程中，在扶正块端面抹上铅油。

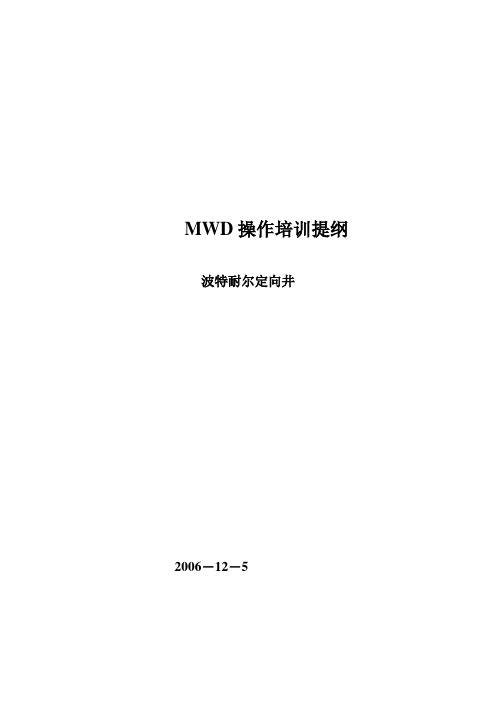

MWD操作培训提纲波特耐尔定向井2006－12－5学习目的:通过学习使定向井仪器人员能够对MWD结构组成及原理有一个较深层次的认识，要求操作人员能够掌握该仪器的操作规程，能够独立工作。
