3.8.5汽车悬架的拆装与检查3.8.5.1桑塔纳2000系列轿车独立悬架系统拆装检修桑塔纳2000型轿车前桥采用的是断开式独立悬架转向驱动桥，前悬架采用的麦克弗逊式悬架，其结构如图3-8-19，后桥采用的是非独立悬挂整体摆动桥，其结构如图3-8-20。
图3-8-19 桑塔纳2000型轿车前桥总成结构图图3-8-20 桑塔纳2000型轿车后桥的结构图1．前悬架就车的检查(1)减振器的检查①手压车身法。
当车辆在全负荷时(5人十80kg行李)，用手在车头前部使用392～491N的力上下晃动，当车头前部的作用力停止后，车起伏2～3次即停止，说明减振器完好。
②观察法。
从外观上看，减振器不应有渗油或漏油现象，否则说明减振器已接近损坏或损坏。
③感觉法。
汽车经过长时间行驶停车后，用手触摸减振器外壁是否发热，如不热，说明减振器已失效。
(2)检查传动轴内、外万向联轴器防尘罩不应有损坏，否则，应更换。
(3)螺旋弹簧的检查螺旋弹簧不应有断裂或裂纹，否则，应更换新件。
2．前悬架的拆装与维修(1)前悬架的拆装与检修1)前悬架的拆卸与分解(图3-8-21)①卸下车轮装饰外罩。
②在车轮着地的情况下拆下轮毂与传动轴的紧固螺母，拆下车轮。
③拆下制动钳紧固螺栓，取下制动盘；取下制动软管支架，用铁丝将制动钳总成固定在车身上，注意不要拆下和损坏制动软管。
④拆减振器支柱外壳与轮毂的紧固螺图3-8-21 前悬架的分解图栓。
⑤用拉力器从减振器支住外壳上压出横拉杆接头。
⑥从下摆臂下方拆下稳定杆的螺母和传动轴与轮毂上的固定螺母。
向下揿压前悬架摆臂，从车轮轴承壳内拉出传动轴。
如拉不出，可用压力器压出，但不可加热轮毂，否则轮毂轴承会损坏。
⑦取下盖子，顶住减振器支柱下部，用内六角匙固定住滑柱，拆下减振器活塞杆上的螺母，螺母旋出后，减振器带弹簧总成即可从车上拆下。
⑧分解带弹簧的减振器总成，压紧弹簧，用扳手和六角匙旋松开槽螺母和螺母盖，即可放松和取下弹簧。

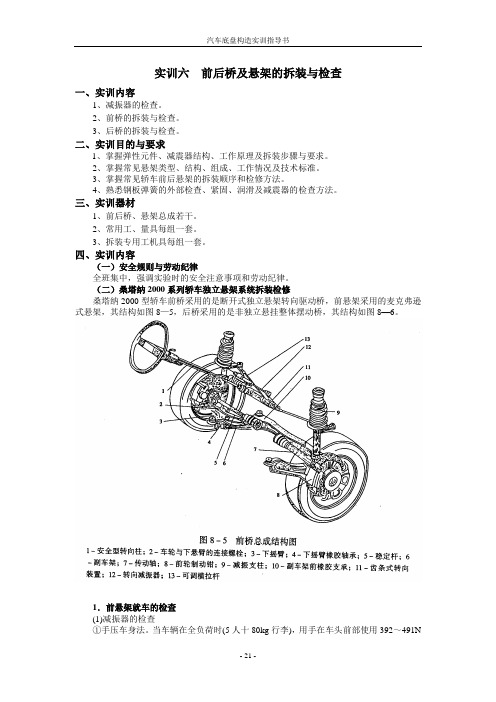

实训六前后桥及悬架的拆装与检查一、实训内容1、减振器的检查。
2、前桥的拆装与检查。
3、后桥的拆装与检查。
二、实训目的与要求1、掌握弹性元件、减震器结构、工作原理及拆装步骤与要求。
2、掌握常见悬架类型、结构、组成、工作情况及技术标准。
3、掌握常见轿车前后悬架的拆装顺序和检修方法。
4、熟悉钢板弹簧的外部检查、紧固、润滑及减震器的检查方法。
三、实训器材1、前后桥、悬架总成若干。
2、常用工、量具每组一套。
3、拆装专用工机具每组一套。
四、实训内容（一）安全规则与劳动纪律全班集中，强调实验时的安全注意事项和劳动纪律。
（二）桑塔纳2000系列轿车独立悬架系统拆装检修桑塔纳2000型轿车前桥采用的是断开式独立悬架转向驱动桥，前悬架采用的麦克弗逊式悬架，其结构如图8—5，后桥采用的是非独立悬挂整体摆动桥，其结构如图8—6。
1．前悬架就车的检查(1)减振器的检查①手压车身法。
当车辆在全负荷时(5人十80kg行李)，用手在车头前部使用392～491N的力上下晃动，当车头前部的作用力停止后，车起伏2～3次即停止，说明减振器完好。
②观察法。
从外观上看，减振器不应有渗油或漏油现象，否则说明减振器已接近损坏或损坏。
③感觉法。
汽车经过长时间行驶停车后，用手触摸减振器外壁是否发热，如不热，说明减振器已失效。
(2)检查传动轴内、外万向联轴器防尘罩不应有损坏，否则，应更换。
(3)螺旋弹簧的检查螺旋弹簧不应有断裂或裂纹，否则，应更换新件。
2．前桥的拆装与维修前桥总成零部件的拆装如图8—7所示。
(1)前悬架的拆装与检修1)前悬架的拆卸与分解(图8—8)①卸下车轮装饰外罩。
②在车轮着地的情况下拆下轮毂与传动轴的紧固螺母，拆下车轮。
③拆下制动钳紧固螺栓，取下制动盘；取下制动软管支架，用铁丝将制动钳总成固定在车身上，注意不要拆下和损坏制动软管。
④拆减振器支柱外壳与轮毂的紧固螺栓。
⑤用拉力器从减振器支住外壳上压出横拉杆接头。
⑥从下摆臂下方拆下稳定杆的螺母和传动轴与轮毂上的固定螺母。

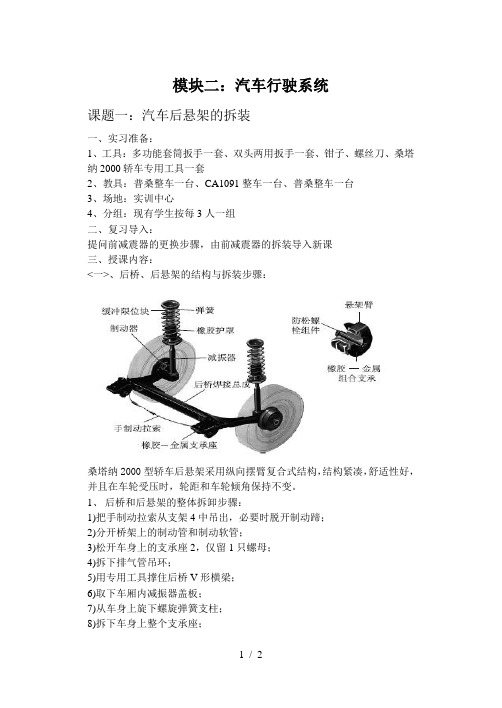

模块二：汽车行驶系统课题一：汽车后悬架的拆装一、实习准备：1、工具：多功能套筒扳手一套、双头两用扳手一套、钳子、螺丝刀、桑塔纳2000轿车专用工具一套2、教具：普桑整车一台、CA1091整车一台、普桑整车一台3、场地：实训中心4、分组：现有学生按每3人一组二、复习导入：提问前减震器的更换步骤，由前减震器的拆装导入新课三、授课内容：<一>、后桥、后悬架的结构与拆装步骤：桑塔纳2000型轿车后悬架采用纵向摆臂复合式结构，结构紧凑，舒适性好，并且在车轮受压时，轮距和车轮倾角保持不变。
1、后桥和后悬架的整体拆卸步骤：1)把手制动拉索从支架4中吊出，必要时脱开制动蹄；2)分开桥架上的制动管和制动软管；3)松开车身上的支承座2，仅留1只螺母；4)拆下排气管吊环；5)用专用工具撑住后桥V形横梁；6)取下车厢内减振器盖板；7)从车身上旋下螺旋弹簧支柱；8)拆下车身上整个支承座；9)慢慢升起车辆；10)将手制动拉索从排气管上拉出；11)最后将后桥和后悬架从车身底下拆出。
2、后桥和后悬架的分体拆装步骤：1)拆下车轮，将制动鼓与制动底板从后桥桥架上拆下；2)将桥架上的制动管和制动软管分开；3)放松车身上松开的橡胶金属支承座，仅留1只螺母支撑或者拧松桥架上的固定螺栓；4)从桥架上拆下减振器；5)完全松开桥架与车身连接的螺栓，抬高车体取出后桥。
3、后桥的安装顺序与拆卸相反，但安装时要注意：1)橡胶金属支承座与后桥桥架成18°±1°；2)各部件间紧固力矩要符合规定：减振器与车身固定的自锁螺母拧紧力矩为35N•m；支承座与车身固定的螺母力矩为45N•m；橡胶金属支承安装螺栓拧紧力矩为70N•m；3)自锁螺母须更换新的。
必须特别注意：在检修时，不允许对桥架施以焊接和整形工艺。
小结：拆装步骤作业：后减震器的拆装步骤。

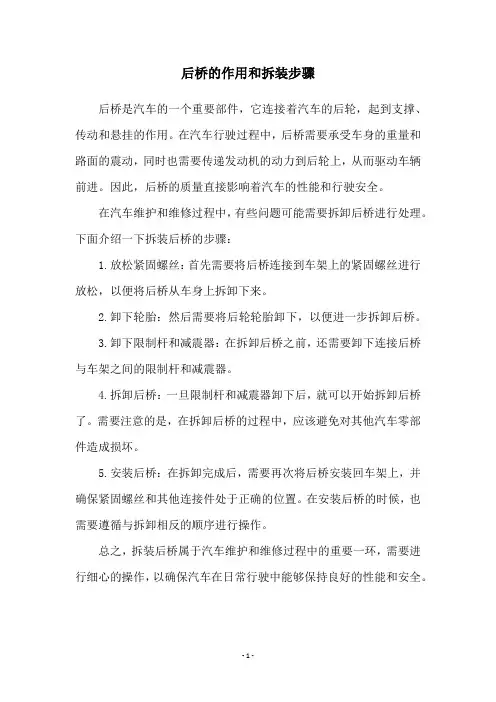

后桥的作用和拆装步骤
后桥是汽车的一个重要部件，它连接着汽车的后轮，起到支撑、传动和悬挂的作用。
在汽车行驶过程中，后桥需要承受车身的重量和路面的震动，同时也需要传递发动机的动力到后轮上，从而驱动车辆前进。
因此，后桥的质量直接影响着汽车的性能和行驶安全。
在汽车维护和维修过程中，有些问题可能需要拆卸后桥进行处理。
下面介绍一下拆装后桥的步骤：
1.放松紧固螺丝：首先需要将后桥连接到车架上的紧固螺丝进行放松，以便将后桥从车身上拆卸下来。
2.卸下轮胎：然后需要将后轮轮胎卸下，以便进一步拆卸后桥。
3.卸下限制杆和减震器：在拆卸后桥之前，还需要卸下连接后桥与车架之间的限制杆和减震器。
4.拆卸后桥：一旦限制杆和减震器卸下后，就可以开始拆卸后桥了。
需要注意的是，在拆卸后桥的过程中，应该避免对其他汽车零部件造成损坏。
5.安装后桥：在拆卸完成后，需要再次将后桥安装回车架上，并确保紧固螺丝和其他连接件处于正确的位置。
在安装后桥的时候，也需要遵循与拆卸相反的顺序进行操作。
总之，拆装后桥属于汽车维护和维修过程中的重要一环，需要进行细心的操作，以确保汽车在日常行驶中能够保持良好的性能和安全。
- 1 -。
汽车悬架的拆装检修步骤汽车悬架是指连接车身和车轮的零部件，主要用于减震和支撑车身重量。
它直接影响到车辆的操控性和舒适性。
当汽车悬架需要拆装检修时，下面是一些步骤：1.准备工具和设备：拆装汽车悬架需要一些专用工具和设备，如千斤顶、千斤顶支架、扳手、套筒、车辆升降机等。
确保你具备所需工具和设备。
2.确定拆装位置：根据需要拆装的具体部位，确定车辆升降机或千斤顶支架的位置。
确保车辆稳定，以及拆装部位没有其他杂物或障碍物。
3.卸下车轮：首先，使用千斤顶将车辆抬起，然后使用扳手或套筒拧下车轮上的螺栓。
一旦螺栓拆下，小心地将车轮取下并放置在安全位置。
4.卸下悬架部件：根据具体情况，使用扳手或套筒松开悬架上的螺栓和螺母。
一旦松开，小心地卸下悬架部件。
这可能涉及到松开连接悬架与车身或车轮的螺栓，以及卸下减震器等零部件。
5.检查和更换部件：在卸下悬架部件后，仔细检查它们的磨损和损坏程度。
如果需要更换一些部件，确保使用适当的配件和规格。
检查减震器，确认是否需要更换。
6.安装新部件：在确认所有需要更换的部件后，将新部件安装到悬架上。
确保连接部件的螺栓和螺母都被正确拧紧。
如果需要，可以使用扭矩扳手来确保正确的拧紧力度。
7.安装车轮：将车轮重新安装到车辆上。
使用扳手或套筒拧紧车轮上的螺栓，确保它们被均匀地安装到车轮上。
8.调整悬架：在完成悬架的拆装检修后，可能需要进行一些调整。
这可能包括调整悬架高度或减震器的硬度设置。
确保按照汽车制造商的建议进行调整。
9.测试和调整：在完成悬架的拆装检修和调整后，进行测试。
确保悬架正常工作，没有异常噪音或震动。
如果需要，可以进行进一步的调整，以确保悬架的性能和舒适性达到最佳状态。
总结：拆装汽车悬架可能需要一定的专业知识和技能。
如果你没有相关的经验或知识，建议寻求专业的技术支持。
这些步骤只是提供了一个一般的指导，实际操作时，应根据具体车型和悬架系统的要求进行操作。
汽车后悬架拆卸方法引言在汽车维修保养过程中，我们经常需要拆卸和更换一些零部件。
汽车后悬架作为一项关键的组成部分，起到支撑和减震的作用。
本文将介绍汽车后悬架的拆卸方法，帮助读者在维修过程中顺利进行。
拆卸前的准备工作在拆卸汽车后悬架之前，我们需要做一些准备工作。
首先，准备好必要的工具和保护设备，如扳手、千斤顶、支撑杆、防滑手套等。
其次，确保车辆停在平坦的地面上，并且关闭发动机、切断电源，避免意外发生。
最后，参考汽车的技术手册，了解汽车后悬架的构造和原理，掌握拆卸的操作步骤。
拆卸步骤1. 汽车抬起- 使用千斤顶将汽车抬起，确保车辆稳定。
- 将支撑杆安装在汽车底盘上，起到固定的作用，防止车辆下降。
2. 放松连接螺栓- 使用扳手或扳手套装在连接螺栓上。
- 逆时针拧下连接螺栓，放松悬架装置。
3. 拆卸辅助装置- 拆卸连接悬架的辅助装置，如制动软管、刹车片等。
- 注意先放掉刹车片的压螺母，再拆卸刹车片。
4. 拆卸悬架组件- 拆卸上下悬架支架的连接螺栓，使用扳手顺时针拧下螺栓。
- 轻轻地将悬架组件从车身上拆卸下来，注意不要损坏其他部件。
5. 更换或维修- 根据需要，选择更换或维修后悬架组件。
- 为确保安装正确，可对新的悬架组件进行适当的调整和调优。
6. 安装悬架组件- 将拆卸的悬架组件重新安装在车身上。
- 使用扳手顺时针拧紧连接螺栓。
7. 安装辅助装置- 安装连接悬架的辅助装置，如制动软管、刹车片等。
- 注意先安装好制动软管，再安装刹车片并固定。
8. 固定连接螺栓- 使用扳手或扳手套装在连接螺栓上。
- 顺时针拧紧连接螺栓，确保悬架装置固定不松动。
9. 降下汽车- 使用千斤顶将汽车慢慢降下，取出支撑杆。
- 车辆降下后，进行悬架系统的检查，确保安装牢固。
注意事项- 在拆卸和安装过程中，一定要小心谨慎，避免出现意外。
- 最好有专业技师的指导或协助，确保操作正确无误。
- 切勿在操作过程中使用力过猛或过大，以免损坏汽车零部件。
任务19 汽车悬架的拆装--工作页姓名班级日期：学号组别
麦弗逊式独立悬架结构
序号名称
1
2
3
4
5
减振弹簧拆装机结构
名称序号滑动手柄
支撑臂
调节螺杆
管体夹持器
压紧螺杆
弹簧夹持器
操作步骤内容
1.拆卸减振器总成用扭力扳手按对角线原则预松轮胎紧固螺栓。
举升车辆使轮胎离开地面。
用电动扳手拆卸前轮（需拆卸减振器的一侧）。
拆下稳定杆连杆与减振器连杆螺母，并分离稳定
杆连杆。
（提示：如果球节随螺母一起转动，则使用六角
扳手(6mm)固定双头螺栓）
拆下前减振器与转向节连接的两个螺栓和螺母，
并分离转向节与减振器。
使用专用工具固定减震器双头螺栓，再拆下减振
器座固定螺母。
拆卸时要防止减振器突然掉下。
从车上取下减振器带螺旋弹簧总成。
拆写稳定杆连杆与减振器连杆
螺母选用工具：、
减振器座固定螺母选用工具：
、
2.拆卸减振弹簧将减振器管体固定在拆装机上。
调整支撑臂位置，使左右弹簧夹持器夹持在螺旋
弹簧上。
转动滑动手柄，压缩弹簧。
拆卸弹簧压紧螺母。
取下连接板及弹簧上座等部
件。
管体夹持器应夹持在减震管体。
左右弹簧夹持器应该
受力于螺旋弹簧。
弹簧夹持器应夹持在
间隙的螺旋弹簧上。

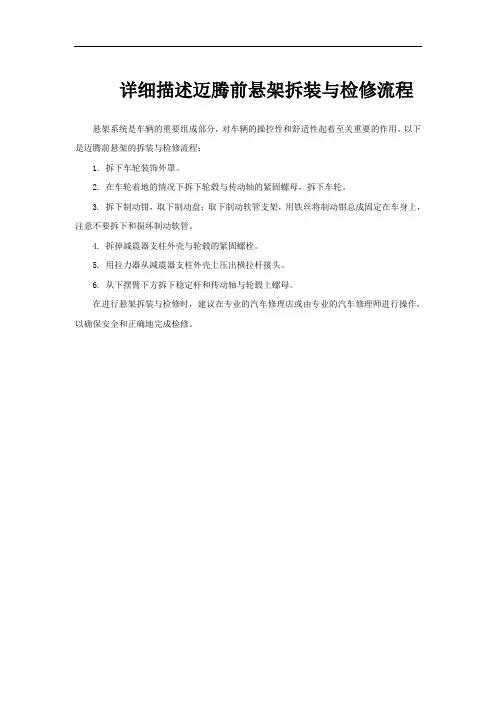

详细描述迈腾前悬架拆装与检修流程
悬架系统是车辆的重要组成部分，对车辆的操控性和舒适性起着至关重要的作用。
以下是迈腾前悬架的拆装与检修流程：
1. 拆下车轮装饰外罩。
2. 在车轮着地的情况下拆下轮毂与传动轴的紧固螺母，拆下车轮。
3. 拆下制动钳，取下制动盘；取下制动软管支架，用铁丝将制动钳总成固定在车身上，注意不要拆下和损坏制动软管。
4. 拆掉减震器支柱外壳与轮毂的紧固螺栓。
5. 用拉力器从减震器支柱外壳上压出横拉杆接头。
6. 从下摆臂下方拆下稳定杆和传动轴与轮毂上螺母。
在进行悬架拆装与检修时，建议在专业的汽车修理店或由专业的汽车修理师进行操作，以确保安全和正确地完成检修。
模块二：汽车行驶系统课题二：汽车后悬架的拆装一、实习准备：1、工具：多功能套筒扳手一套、双头两用扳手一套、钳子、螺丝刀、桑塔纳2000轿车专用工具一套2、教具：普桑整车一台、CA1091整车一台、桑塔纳整车一台3、场地：实训中心4、分组：现有学生按每3人一组二、复习导入：提问后减震器的拆装步骤，由拆装步骤导入新课三、授课内容：<一>、后桥、后悬架的拆装步骤：1、减振器弹簧支柱的拆装步骤通常损坏的减振器在车辆行驶过程中会发出异响，并且明显感觉出车辆颠簸时减振不起作用，减振器失效一般还存在漏油现象，可以用肉眼观察到。
损坏的减振器一般不作修理，而是从车身上拆下，更换新的减振器。
拆卸的步骤如下：1)车辆着地；2)拆下车厢内减振器盖板；3)从车上旋下弹簧上支点螺母；4)慢慢抬高车辆；5)从后轴上拆下弹簧支柱；6)从下支架上取出弹簧支柱，同时将轮胎下压；7)小心地将支架从车轮与轮罩之间移出，不要碰坏弹簧和轮罩上的油漆。
应当注意：不要同时拆两边的弹簧支柱，否则桥架上的轴套受压过大。
2、更换后桥上橡胶金属支承1)用专用工具将橡胶金属支承逐一从悬架臂前端孔中拉出。
2)安装新的橡胶金属支承，注意安装位置。
以使它们两半的橡胶支承扇形体和沟槽相互嵌在一起，能在车辆出现侧向力时扭转后桥桥架上的横梁，增加车辆的角刚度，克服车辆在转向时的倾斜，改善车辆的行驶性能。
安装深度a——61.6-62.0mm。
图10-653)安装支承座，插上M12×1.5×100螺栓，拧上自锁螺母，拧紧力矩为60-70N•m。
注意支承座与后桥桥架倾角要求为18°±1°。
如果在拆卸后桥时，橡胶金属支承座留在车身上，则应先拆卸支承座与桥架的紧固螺栓。
安装时一定要注意：拧紧螺栓的自锁螺母前，桥架须水平放好，避免汽车行驶时，不正常扭曲橡胶支承。
3、后桥轮毂的拆装与检查后轮轮毂拆卸下来以后，应检查内外轴承、制动鼓和轮毂短轴的磨损和变形状况。
汽车悬架和车轮的拆装与调整一、工作内容及目标：1.掌握前桥及前悬架的拆装与调整方法；2.掌握后桥及后悬架的拆装与调整方法；3.掌握车轮、轮胎的拆装与车轮定位的调整方法。
二、主要工具与设备：1.桑塔纳轿车一部，桑塔纳轿车悬架拆装专用工具一套；2.常用工具一套，空压机一台、举升机一台、轮胎充气机一台；3.清洗剂、润滑油、润滑脂等各少许。
棉纱、油盆等清洗工具。
三、技术标准及要求：CA1091型载货汽车转向器参数：传动比25.7，中心距75mm,滚道螺距11mm ，扇齿模数6mm ，转向臂转角96 o ，钢球直径8mm ，转向机效率>75% 。
四、工作步骤及要点：（一）前桥与前悬架的拆装与检测1.前悬架总成的拆装⑴前悬架总成的拆卸⑵前悬架总成的安装2.副车架、下摇臂和稳定杆的拆装⑴副车架、下摇臂和稳定杆的拆卸⑵副车架、下摇臂和稳定杆的安装3.减振器的拆装与检查⑴用拉具压住弹簧座图，压缩压紧弹簧。
⑵松开与紧固开槽螺母，放松弹簧，可以用扳手阻止活塞杆的转动以使松开螺母。
⑶拆卸减振器。
4.前悬架支柱总成的拆装检查与调整⑴前悬架支柱总成的拆卸⑵前悬架支柱总成的检查⑶前悬架总成的安装与调整（二）后桥与后悬架的拆装检测与调整1.后桥与后悬架的拆装2.后桥轮毂轴承的拆装与调整⑴后桥轮毂轴承的拆卸⑵后桥轮毂轴承的检查⑶后桥轮毂轴承的安装与调整3.减振器和弹簧的拆装与检查⑴减振器和弹簧的拆卸⑵减振器和弹簧的检查⑶减振器和弹簧的安装（三）车轮、轮胎的使用与车轮定位的调整1.拆装与更换轮胎时应注意以下事项⑴不能装用其他型号的轮胎，装用与原车配用同型号的轮胎。
⑵车轮及车轮螺栓是相互配对的，调换不同规格的车轮，必须采用长度及锥度合适的螺栓。
它影响车轮的紧固程度及制动系统的功能。
⑶应使所有的轮胎磨损均匀一致。
⑷基于安全原因，轮胎应成对调换，而不可单个调换，花纹深的轮胎应装有前轮。
在装上新的无内胎轮胎时应同时装上新的橡胶气门。
