汽车悬架的拆装检修步骤

3.8.5汽车悬架的拆装与检查3.8.5.1桑塔纳2000系列轿车独立悬架系统拆装检修桑塔纳2000型轿车前桥采用的是断开式独立悬架转向驱动桥，前悬架采用的麦克弗逊式悬架，其结构如图3-8-19，后桥采用的是非独立悬挂整体摆动桥，其结构如图3-8-20。

图3-8-19 桑塔纳2000型轿车前桥总成结构图图3-8-20 桑塔纳2000型轿车后桥的结构图1．前悬架就车的检查(1)减振器的检查①手压车身法。

当车辆在全负荷时(5人十80kg行李)，用手在车头前部使用392～491N的力上下晃动，当车头前部的作用力停止后，车起伏2～3次即停止，说明减振器完好。

②观察法。

从外观上看，减振器不应有渗油或漏油现象，否则说明减振器已接近损坏或损坏。

③感觉法。

汽车经过长时间行驶停车后，用手触摸减振器外壁是否发热，如不热，说明减振器已失效。

(2)检查传动轴内、外万向联轴器防尘罩不应有损坏，否则，应更换。

(3)螺旋弹簧的检查螺旋弹簧不应有断裂或裂纹，否则，应更换新件。

2．前悬架的拆装与维修(1)前悬架的拆装与检修1)前悬架的拆卸与分解(图3-8-21)①卸下车轮装饰外罩。

②在车轮着地的情况下拆下轮毂与传动轴的紧固螺母，拆下车轮。

③拆下制动钳紧固螺栓，取下制动盘；取下制动软管支架，用铁丝将制动钳总成固定在车身上，注意不要拆下和损坏制动软管。

④拆减振器支柱外壳与轮毂的紧固螺图3-8-21 前悬架的分解图栓。

⑤用拉力器从减振器支住外壳上压出横拉杆接头。

⑥从下摆臂下方拆下稳定杆的螺母和传动轴与轮毂上的固定螺母。

向下揿压前悬架摆臂，从车轮轴承壳内拉出传动轴。

如拉不出，可用压力器压出，但不可加热轮毂，否则轮毂轴承会损坏。

⑦取下盖子，顶住减振器支柱下部，用内六角匙固定住滑柱，拆下减振器活塞杆上的螺母，螺母旋出后，减振器带弹簧总成即可从车上拆下。

⑧分解带弹簧的减振器总成，压紧弹簧，用扳手和六角匙旋松开槽螺母和螺母盖，即可放松和取下弹簧。

前悬挂的拆装步骤及注意事项一、工具准备在进行前悬挂拆装前，需要准备好以下工具：1. 用于拆卸和紧固轮胎的千斤顶和轮胎扳手。

2. 用于拆卸和安装前悬挂组件的专用工具和扳手。

3. 用于清洗和检查的清洁剂和棉纱布。

4. 用于安装新的组件的螺栓和螺母。

二、车辆支撑在进行前悬挂拆装前，需要将车辆支撑起来，以确保安全和稳定。

支撑时应注意以下几点：1. 支撑车辆时应注意选择合适的支撑点，避免对车辆造成损坏。

2. 支撑车辆时应将支撑点垫好，避免车辆滑动或倾倒。

3. 支撑车辆时应确保支撑稳定可靠，避免发生意外。

三、拆卸轮胎在拆卸前悬挂前，需要先拆卸轮胎。

拆卸时应注意以下几点：1. 使用千斤顶将车辆顶起，拆卸轮胎时应注意不要损坏轮毂和轮胎。

2. 使用轮胎扳手将轮胎螺栓松开，但不要完全拆卸下来。

3. 将轮胎从轮毂上拆卸下来后，应将其放置在安全的地方，避免滚动或损坏。

四、拆卸前悬挂组件在拆卸前悬挂组件时，应注意以下几点：1. 按照制造商的说明书使用专用工具和扳手进行拆卸。

2. 拆卸前悬挂组件时应注意不要损坏周围的部件和管路。

3. 将前悬挂组件放置在安全的地方，避免其掉落或损坏。

五、清洗和检查在安装新的前悬挂组件前，应对其进行清洗和检查。

应注意以下几点：1. 使用清洁剂和棉纱布清洗前悬挂组件，去除灰尘和污垢。

2. 检查前悬挂组件的磨损和损坏情况，如有需要应进行更换或修理。

3. 检查周围的部件和管路是否有损坏或磨损，如有需要应进行更换或修理。

六、安装新的组件在安装新的前悬挂组件时，应注意以下几点：1. 使用制造商推荐的螺栓和螺母进行安装，确保安装牢固可靠。

2. 在安装过程中应注意不要损坏周围的部件和管路。

3. 在安装完毕后应进行检查，确保前悬挂组件工作正常。

七、调整和测试在安装完毕后，应对前悬挂进行适当的调整和测试。

应注意以下几点：1. 根据制造商的说明书进行适当的调整，以确保前悬挂工作正常。

2. 在测试前应将车辆支撑好，避免发生意外。

汽车悬架的拆装检修步骤汽车悬架是指连接车身和车轮的零部件，主要用于减震和支撑车身重量。

它直接影响到车辆的操控性和舒适性。

当汽车悬架需要拆装检修时，下面是一些步骤：1.准备工具和设备：拆装汽车悬架需要一些专用工具和设备，如千斤顶、千斤顶支架、扳手、套筒、车辆升降机等。

确保你具备所需工具和设备。

2.确定拆装位置：根据需要拆装的具体部位，确定车辆升降机或千斤顶支架的位置。

确保车辆稳定，以及拆装部位没有其他杂物或障碍物。

3.卸下车轮：首先，使用千斤顶将车辆抬起，然后使用扳手或套筒拧下车轮上的螺栓。

一旦螺栓拆下，小心地将车轮取下并放置在安全位置。

4.卸下悬架部件：根据具体情况，使用扳手或套筒松开悬架上的螺栓和螺母。

一旦松开，小心地卸下悬架部件。

这可能涉及到松开连接悬架与车身或车轮的螺栓，以及卸下减震器等零部件。

5.检查和更换部件：在卸下悬架部件后，仔细检查它们的磨损和损坏程度。

如果需要更换一些部件，确保使用适当的配件和规格。

检查减震器，确认是否需要更换。

6.安装新部件：在确认所有需要更换的部件后，将新部件安装到悬架上。

确保连接部件的螺栓和螺母都被正确拧紧。

如果需要，可以使用扭矩扳手来确保正确的拧紧力度。

7.安装车轮：将车轮重新安装到车辆上。

使用扳手或套筒拧紧车轮上的螺栓，确保它们被均匀地安装到车轮上。

8.调整悬架：在完成悬架的拆装检修后，可能需要进行一些调整。

这可能包括调整悬架高度或减震器的硬度设置。

确保按照汽车制造商的建议进行调整。

9.测试和调整：在完成悬架的拆装检修和调整后，进行测试。

确保悬架正常工作，没有异常噪音或震动。

如果需要，可以进行进一步的调整，以确保悬架的性能和舒适性达到最佳状态。

总结：拆装汽车悬架可能需要一定的专业知识和技能。

如果你没有相关的经验或知识，建议寻求专业的技术支持。

这些步骤只是提供了一个一般的指导，实际操作时，应根据具体车型和悬架系统的要求进行操作。

一、实训目的本次实训旨在使学生掌握汽车悬架的拆装技巧，加深对汽车悬架结构和工作原理的理解，提高实际操作能力，同时培养学生的团队协作精神和严谨的工作态度。

二、实训时间2023年X月X日至X月X日三、实训地点汽车维修实训室四、实训内容1. 汽车悬架的结构和工作原理；2. 汽车悬架的拆装步骤；3. 拆装过程中注意事项；4. 汽车悬架的调试与检测。

五、实训过程1. 汽车悬架的结构和工作原理汽车悬架是将车架与车轮弹性连接起来的装置，其主要作用是吸收和缓和路面传来的冲击和振动，保证汽车的平稳行驶。

悬架系统一般由弹性元件、导向装置和减振器三部分组成。

- 弹性元件：用于缓和路面冲击和振动，常用的有钢板弹簧、螺旋弹簧、空气弹簧等。

- 导向装置：用于引导车轮的运动轨迹，常用的有摆臂、拉杆等。

- 减振器：用于吸收和衰减振动，常用的有油气减振器、液压减振器等。

2. 汽车悬架的拆装步骤以某品牌轿车前悬架为例，拆装步骤如下：- 拆卸车轮和制动系统；- 拆卸减振器固定螺栓；- 拆卸减振器；- 拆卸下摆臂；- 拆卸稳定杆；- 拆卸横拉杆；- 拆卸弹簧；- 拆卸上摆臂；- 拆卸悬架支架；- 安装新悬架部件。

3. 拆装过程中注意事项- 操作前应仔细阅读相关资料，了解悬架部件的结构和功能；- 使用专用工具进行拆装，避免损坏部件；- 注意安全，防止碰撞和划伤；- 严格按照拆装步骤进行操作，避免遗漏或错误；- 拆卸过程中，注意记录部件的位置和方向，以便安装时对位；- 安装新悬架部件时，注意调整部件间隙和紧固力矩。

4. 汽车悬架的调试与检测悬架拆装完成后，应对悬架系统进行调试和检测，确保其性能良好。

- 检查悬架部件是否有损坏或变形；- 检查弹簧的压缩量是否正常；- 检查减振器的阻尼力是否适中；- 检查导向装置的连接是否牢固；- 进行道路试验，观察悬架系统的性能。

六、实训总结通过本次实训，我们掌握了汽车悬架的拆装技巧，加深了对悬架结构和工作原理的理解。

一、实训目的本次汽车悬架拆装实训旨在让学生掌握汽车悬架系统的结构、工作原理及拆装方法，提高学生的动手能力、团队协作能力和实践能力。

通过实训，使学生能够熟悉汽车悬架系统的构造，了解其工作原理，掌握悬架系统的拆装技能，为今后的汽车维修工作打下坚实基础。

二、实训内容1. 悬架系统简介实训开始前，首先介绍了汽车悬架系统的基本概念、分类、组成及工作原理。

使学生了解悬架系统在汽车行驶过程中的重要作用。

2. 悬架系统拆装（1）拆装前的准备工作在进行悬架系统拆装前，需要准备好必要的工具和材料，如扳手、螺丝刀、锤子、润滑剂等。

（2）悬架系统拆装步骤①拆下车轮：使用专用工具拧松轮毂与传动轴的紧固螺母，拆下车轮。

②拆下减震器支柱外壳与轮毂的紧固螺栓。

③拆卸减震器支柱外壳：使用拉力器从减震器支柱外壳上压出横拉杆接头。

④拆卸稳定杆：从下摆臂下方拆下稳定杆和传动轴与轮毂上螺母。

⑤拆卸悬架弹簧：向下揿压前悬架摆臂，从车轮轴承内拉出悬架弹簧。

⑥拆卸下摆臂：拧松下摆臂与车架的固定螺栓，拆卸下摆臂。

⑦拆卸减震器：拧松减震器与车架的固定螺栓，拆卸减震器。

（3）悬架系统装配①装配减震器：将减震器安装到车架上，拧紧固定螺栓。

②装配下摆臂：将下摆臂安装到车架上，拧紧固定螺栓。

③装配悬架弹簧：将悬架弹簧安装到车轮轴承内，将车轮安装到减震器上。

④装配稳定杆：将稳定杆安装到下摆臂上，拧紧螺母。

⑤装配减震器支柱外壳：将减震器支柱外壳安装到减震器上，拧紧固定螺栓。

⑥装配轮毂：将轮毂安装到传动轴上，拧紧固定螺母。

⑦装配车轮：将车轮安装到减震器上，拧紧固定螺母。

三、实训心得1. 通过本次实训，我对汽车悬架系统的结构、工作原理及拆装方法有了更深入的了解，提高了自己的动手能力和实践能力。

2. 实训过程中，我学会了正确使用拆装工具和设备，掌握了悬架系统的拆装技巧。

3. 在团队协作方面，我认识到团队精神的重要性，学会了与同学们共同解决问题，共同完成实训任务。

4. 实训过程中，我深刻体会到理论与实践相结合的重要性，只有将所学知识运用到实际操作中，才能更好地掌握汽车维修技能。

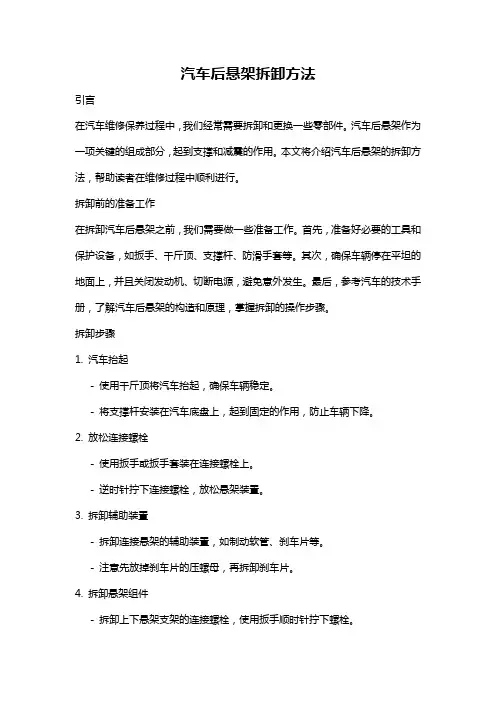

汽车后悬架拆卸方法引言在汽车维修保养过程中，我们经常需要拆卸和更换一些零部件。

汽车后悬架作为一项关键的组成部分，起到支撑和减震的作用。

本文将介绍汽车后悬架的拆卸方法，帮助读者在维修过程中顺利进行。

拆卸前的准备工作在拆卸汽车后悬架之前，我们需要做一些准备工作。

首先，准备好必要的工具和保护设备，如扳手、千斤顶、支撑杆、防滑手套等。

其次，确保车辆停在平坦的地面上，并且关闭发动机、切断电源，避免意外发生。

最后，参考汽车的技术手册，了解汽车后悬架的构造和原理，掌握拆卸的操作步骤。

拆卸步骤1. 汽车抬起- 使用千斤顶将汽车抬起，确保车辆稳定。

- 将支撑杆安装在汽车底盘上，起到固定的作用，防止车辆下降。

2. 放松连接螺栓- 使用扳手或扳手套装在连接螺栓上。

- 逆时针拧下连接螺栓，放松悬架装置。

3. 拆卸辅助装置- 拆卸连接悬架的辅助装置，如制动软管、刹车片等。

- 注意先放掉刹车片的压螺母，再拆卸刹车片。

4. 拆卸悬架组件- 拆卸上下悬架支架的连接螺栓，使用扳手顺时针拧下螺栓。

- 轻轻地将悬架组件从车身上拆卸下来，注意不要损坏其他部件。

5. 更换或维修- 根据需要，选择更换或维修后悬架组件。

- 为确保安装正确，可对新的悬架组件进行适当的调整和调优。

6. 安装悬架组件- 将拆卸的悬架组件重新安装在车身上。

- 使用扳手顺时针拧紧连接螺栓。

7. 安装辅助装置- 安装连接悬架的辅助装置，如制动软管、刹车片等。

- 注意先安装好制动软管，再安装刹车片并固定。

8. 固定连接螺栓- 使用扳手或扳手套装在连接螺栓上。

- 顺时针拧紧连接螺栓，确保悬架装置固定不松动。

9. 降下汽车- 使用千斤顶将汽车慢慢降下，取出支撑杆。

- 车辆降下后，进行悬架系统的检查，确保安装牢固。

注意事项- 在拆卸和安装过程中，一定要小心谨慎，避免出现意外。

- 最好有专业技师的指导或协助，确保操作正确无误。

- 切勿在操作过程中使用力过猛或过大，以免损坏汽车零部件。

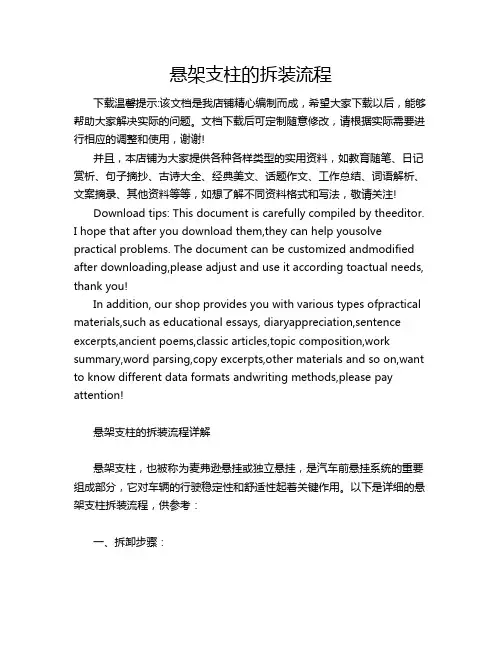

悬架支柱的拆装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!悬架支柱的拆装流程详解悬架支柱，也被称为麦弗逊悬挂或独立悬挂，是汽车前悬挂系统的重要组成部分，它对车辆的行驶稳定性和舒适性起着关键作用。

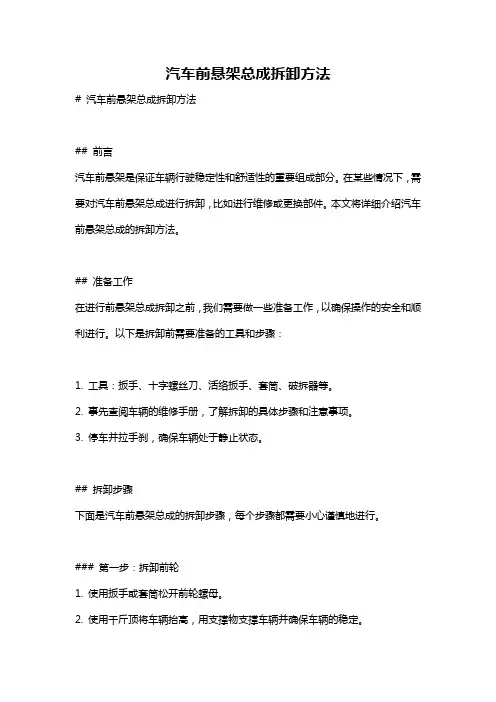

汽车前悬架总成拆卸方法# 汽车前悬架总成拆卸方法## 前言汽车前悬架是保证车辆行驶稳定性和舒适性的重要组成部分。

在某些情况下，需要对汽车前悬架总成进行拆卸，比如进行维修或更换部件。

本文将详细介绍汽车前悬架总成的拆卸方法。

## 准备工作在进行前悬架总成拆卸之前，我们需要做一些准备工作，以确保操作的安全和顺利进行。

以下是拆卸前需要准备的工具和步骤：1. 工具：扳手、十字螺丝刀、活络扳手、套筒、破拆器等。

2. 事先查阅车辆的维修手册，了解拆卸的具体步骤和注意事项。

3. 停车并拉手刹，确保车辆处于静止状态。

## 拆卸步骤下面是汽车前悬架总成的拆卸步骤，每个步骤都需要小心谨慎地进行。

### 第一步：拆卸前轮1. 使用扳手或套筒松开前轮螺母。

2. 使用千斤顶将车辆抬高，用支撑物支撑车辆并确保车辆的稳定。

3. 取下前轮。

### 第二步：拆卸刹车系统1. 拆卸刹车卡钳：使用十字螺丝刀松开刹车卡钳的螺丝，并小心取下刹车卡钳。

2. 拆卸刹车盘：使用破拆器将刹车盘松动，并小心取下。

### 第三步：拆卸减震器1. 松开减震器上的螺母：使用扳手或套筒松开减震器上的螺母，并小心取下。

2. 拆卸减震器与车体连接处的螺栓：使用扳手或套筒拆卸减震器与车体连接处的螺栓，并将减震器取下。

### 第四步：拆卸控制臂和球头杆1. 松开控制臂和车体连接处的螺栓：使用扳手或套筒松开控制臂与车体连接处的螺栓，并小心取下。

2. 松开控制臂和车轮连接处的螺栓：使用扳手或套筒松开控制臂和车轮连接处的螺栓，并小心取下。

3. 松开球头杆的螺母：使用扳手或套筒松开球头杆的螺母，并小心取下。

### 第五步：拆卸悬架总成1. 拆卸悬架总成与车体连接处的螺栓：使用扳手或套筒拆卸悬架总成与车体连接处的螺栓，并小心取下。

2. 小心取下悬架总成，注意不要损坏其他附件和线束。

## 注意事项在进行前悬架总成拆卸的过程中，需要注意以下几点：1. 操作前务必断开车辆的电源供应，以避免电气系统损坏或人身安全受到威胁。
