4-2 试写出下列各梁的剪力方程和弯矩方程，并作剪力图和弯矩图。

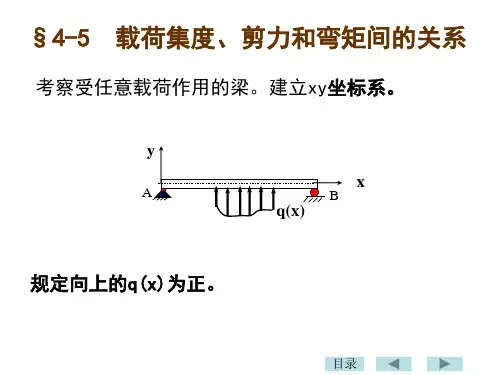

4-3 试利用载荷集度、剪力和弯矩间的微分关系作下列各梁的剪力图和弯矩图。
4-4 试作下列具有中间铰的剪力图和弯矩图。
4-14 一根搁在地基上的梁承受载荷如图所示。
假设地基的反力按直线规律
连续变化。
试求反力在两端A点和B点处的集度q A和q B，并作梁的剪力图和弯矩图。
4-15 试作图示刚架的剪力图、弯矩图和轴力图。
4-22 厚度为h＝1.5mm的钢带，卷成直径为D＝3m的圆环，试求钢带横截面上的最大正应力。
已知钢的弹性模量E＝210GPa。
4-25 矩形截面的悬臂梁受集中力和集中力力偶作用，如图所示。
试求截面m－m和固定端截面n－n上A、B、C、D四点处的正应力。
4-32 简支梁的荷载情况及尺寸如图所示，试求梁的下边缘的总伸长。
4-39 一矩形截面简支梁由圆柱形木料锯成。
已知F ＝5kN ，a ＝1.5m ，[σ]＝10MPa 。
试确定弯曲截面系数为最大时矩形截面的高宽比h /b ，以及梁所需木料的最小直径d 。
4-48 一矩形截面木梁，其截面尺寸及载荷如图，q ＝1.3kN/m 。
已知[σ]＝10MPa ，[τ]＝2MPa 。
试校核梁的正应力和切应力强度。
4-52 图示木梁受一可移动的载荷F ＝40kN 作用。
已知[σ]＝10MPa ，[τ]＝
3MPa 。
木梁的横截面为矩形，其高宽比23=b h 。
试选择梁的截面尺寸。
5.4.1 梁的剪力、弯矩方程和剪力、弯矩图梁在外力作用下，各个截面上的剪力和弯矩一般是不相等的。
若以横坐标表示横截面沿梁轴线的位置，则剪力Q 和弯矩M 可以表示为坐标的函数，即它们分别称为梁的剪力方程和弯矩方程。
与绘制轴力图或扭矩图一样，可用图线表明梁的各截面上剪力和弯矩沿梁轴线的变化情况。
作图时，取平行于梁轴线的直线为横坐标轴，值表示各截面的位置；以纵坐标表示相应截面上的剪力、弯矩的大小及其正负，这种表示梁在各截面上剪力和弯矩的图形，称为剪力图和弯矩图。
例5-1 简支梁AB 承受承受均布荷载作用，如图 5 - 10a 所示。
试列出剪力方程和弯矩方程，并绘制剪力图和弯矩图。
图5-10解：(1) 计算支反力以整梁为研究对象，利用平衡条件计算支反力。
由于简支梁上的载荷对于跨度中央截面是对称的，所以 A 、 B 两端的支反力应相等，即(1)方向如图。
(2) 建立剪力、弯矩方程以梁左端A 为的坐标原点，取坐标为的任意横截面的左侧梁段为研究对象。
设截面上的剪力Q () 、弯矩M () 皆为正，如图5-10b 所示。
由平衡方程将(1) 式代入上面两式，解得（ 2 ）（ 3 ）(2) 、(3) 两式分别为剪力方程和弯矩方程。
(3) 绘制剪力图、弯矩图由式(2) 可知，剪力图为一直线。
只需算出任意两个截面的剪力值，如A 、B 两截面的剪力，即可作出剪力图，如图5 - 10c 所示。
由式(3) 可知，弯矩图为一抛物线，需要算出多个截面的弯矩值，才能作出曲线。
例如计算下列五个截面的弯矩值：当时, M =0 ；当时，；当时，。
由此作出的弯矩图，如图5-10d 所示。
由剪力图和弯矩图可知，在靠近A 、B 支座的横截面上剪力的绝对值最大，其值为在梁的中央截面上，剪力Q ＝0 ，弯矩为最大，其值为例5-2 简支梁AB 承受集中力偶M0作用，如图 5 - 11a 所示。
试作梁的剪力图、弯矩图。
图5-11解：(1) 计算支反力由平衡方程分别算得支反力为反力R A的方向如图，R B为负值，表示其方向与图 5 - 11a 中假设的方向相反。
