快速准确绘制单跨静定梁内力图摘要:单跨静定梁的内力图是弯曲杆件强度、刚度计算及做超静定结构内力图的基础。
本文作者从四方面阐述,提出快速准确绘制单跨静定梁内力图的方法。
关键词:内力图;校核;截面内力;图线类型;叠加法一、引言弯曲变形是工程中常见的一种基本变形,以弯曲变形为主要变形的杆件称为梁。
例如房屋建筑中,梁受到楼面荷载和梁自重的作用,将发生弯曲变形;其它如阳台挑梁、梁式桥的主梁等,都是以弯曲变形为主的构件。
在对梁进行强度和刚度计算时,通常要先画出剪力图和弯矩图,以便清楚地看出梁的各个截面上剪力和弯矩的大小、正负以及最值所在截面的位置。
而单跨静定梁的内力图是弯曲杆件强度、刚度计算及做超静定结构内力图的基础,如果这一部分没有学好,弯曲杆件的强度、刚度就无从计算,超静定结构的内力图也就很难做出。
在多年的教学实践中,根据学生信息反馈,本人探索、研究、试行,提出快速准确绘制单跨静定梁内力图的方法以供学生和同行商榷。
二、支座反力计算一定要校核能否正确画出单跨静定梁的内力图,支座反力的对错是关键。
怎样求支座反力是静力学的主要内容,这里不再赘述。
总的来说,支座反力由静力平衡方程解出,求解过程中,在正确的受力图上,列出独立并包含最少未知量的方程,尽量避免解方程组,求出支座反力后一定要用同解方程校核。
例如图1所示简支梁:反力计算正确。
在这个例子中,大多数学生在第二步计算RB 时就用方程,即RB=10+10×2-RA,如果RA 算错了,则RB 肯定也会跟着出错,所以在教学中建议学生尽量用力矩方程求支座反力,用投影方程校核,保证计算正确。
三、熟练掌握截面法求指定截面内力要做出结构的内力图,还必须能正确计算出控制截面的内力。
所谓控制截面指的是:杆端截面、集中力、集中力偶作用面、分布荷载集度变化处。
用截面法求这些截面的内力是做内力图的基础。
这一部分比较容易掌握,许多教材介绍的也比较少,但大部分学生在做内力图时又算不出特定截面的内力,因此,这一部分应投入比较多的精力。
浅述单跨静定梁弯矩图的快速绘制摘要：梁是结构的主要受力单元，在计算梁的承载及破坏时，弯矩图的作用至关重要。
而弯矩图的绘制是学生在学习的一个弱点，因此针对静定粱结构的弯矩图快速绘制进行探讨，可以大大提高作图速度和效率。
关键词：静定梁弯矩弯矩图引言：力学课程是工科专业学生的一门必不可少的基础课程，它对于后续钢筋混凝土等课程的学习起十分重要的作用。
就建筑本身来说，就是一个力学模型，要保证结构的安全就必须确保每个受力构件的计算准确。
因此学好力学课程有非常重要的意义，而在日常力学课程的学习中，梁的弯矩图绘制却是学生在学习中的难点，文章通过总结各种弯矩图绘制的方法后，给出一种能够较为快速的绘制弯矩图的方法，对于梁的后续计算打下基础。
1理论知识1、1 单跨静定梁的种类（如图1）：（a)悬臂梁(b)简支梁(c) 外伸梁[1]图1 ：单跨静定梁的种类(Figure 1: The single-span beam statically determinate types)1、2弯矩出现的原因：弯矩伴随梁的弯曲变形而出现1、3弯矩的位置：弯矩出现在梁的截面上1、4弯矩的正方向规定：弯矩使梁的下侧（以梁的轴线为分界）纤维受拉为正1、5弯矩计算的基本方法：利用截面法计算，通过分段列弯矩图的函数表达式求解1、6 弯矩图绘制的方法：先绘制梁的轴线，弯矩图绘制在梁的受拉侧，不需要标明正负号2静定梁弯矩图绘制的实用结论2、1 弯矩的本质：弯矩是为了平衡所有外界力对截面的转动效果2、2弯矩分段的位置：弯矩作为内力的一种，与外力作用密切相关。
因此，绘制梁的弯矩图时，在有外力（）作用的位置分段进行[2]2、3 需要求解弯矩的截面位置：通常出现在梁的两端以及分段位置的截面处2、4 弯矩图形的特点：梁上的荷载分为四种情况：无荷载区段、均布荷载区段、集中力作用点和集中力偶作用点。
可以对梁的弯矩图特点总结出以下规律（如表1）：2、4、1、当某段梁上无分布荷载（无荷载区段），即时，是与无关的常数，是的一次函数。

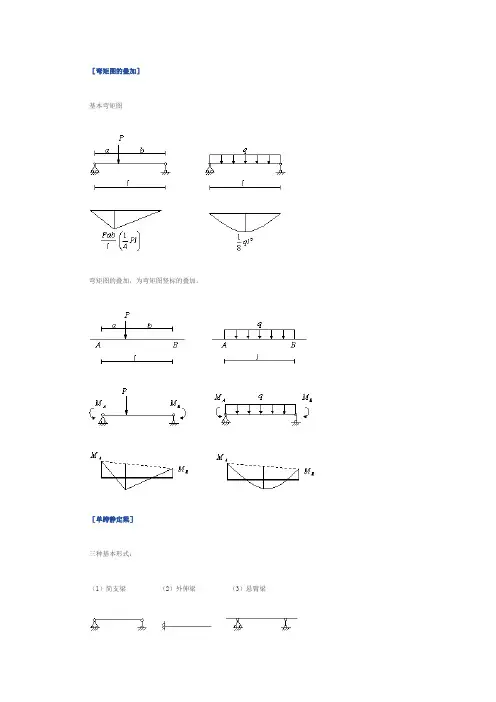

［弯矩图的叠加］
基本弯矩图
弯矩图的叠加，为弯矩图竖标的叠加。
［单跨静定梁］
三种基本形式：
（1）简支梁（2）外伸梁（3）悬臂梁
其它形式：
［作剪力图］
梁的剪力图简易作法：先求出全部的支座反力。
然后根据外力和反力的指向，从梁的左端零点出发，顺着力的方向，依次绘出剪力图，最终到达梁的右端零点。
剪力图绘在梁的上方为正，下方为负。
［作弯矩图］
先求出各控制截面的弯矩，然后根据弯矩图的叠加，分段作出结构的全部弯矩图。
求控制截面弯矩的固定截面法：先求出全部的支座反力。
欲求某控制截面的弯矩，只要将该截面假想固定，可取左半部或右半部为对象，根据悬臂结构的弯矩，判断受拉边，求出弯矩值。
