梁弯矩图梁内力图(剪力图和弯矩图)

简单载荷梁内力图（剪力图与弯矩图）注：外伸梁 = 悬臂梁 + 端部作用集中力偶的简支梁表2 各种载荷下剪力图与弯矩图的特征表3 各种约束类型对应的边界条件注：力边界条件即剪力图、弯矩图在该约束处的特征。

常用截面几何与力学特征表表2-5 word范文word范文word范文word范文word范文word范文word范文.word 范文注：1．I 称为截面对主轴（形心轴）的截面惯性矩（mm 4）。

基本计算公式如下：⎰•=AdA yI 22．W 称为截面抵抗矩（mm 3），它表示截面抵抗弯曲变形能力的大小，基本计算公式如下：maxy I W =3．i 称截面回转半径（mm ），其基本计算公式如下：AIi =4．上列各式中，A 为截面面积（mm 2），y 为截面边缘到主轴（形心轴）的距离（mm ），I 为对主轴（形心轴）的惯性矩。

5．上列各项几何及力学特征，主要用于验算构件截面的承载力和刚度。

2．单跨梁的内力及变形表（表2-6~表2-10）（1）简支梁的反力、剪力、弯矩、挠度表2-6（2）悬臂梁的反力、剪力、弯矩和挠度表2-7（3）一端简支另一端固定梁的反力、剪力、弯矩和挠度表2-8（4）两端固定梁的反力、剪力、弯矩和挠度表2-9（5）外伸梁的反力、剪力、弯矩和挠度表2-103．等截面连续梁的内力及变形表（1）等跨连续梁的弯矩、剪力及挠度系数表（表2-11~表2-14）1）二跨等跨梁的内力和挠度系数表2-11注：1．在均布荷载作用下：M ＝表中系数×ql 2；V ＝表中系数×ql ；EI w 100ql 表中系数4⨯=。

2．在集中荷载作用下：M ＝表中系数×Fl ；V ＝表中系数×F ；EIw 100Fl 表中系数3⨯=。

[例1] 已知二跨等跨梁l ＝5m ，均布荷载q ＝11.76kN/m ，每跨各有一集中荷载F ＝29.4kN ，求中间支座的最大弯矩和剪力。

简单载荷梁内力图（剪力图与弯矩图）表2 各种载荷下剪力图与弯矩图的特征表3 各种约束类型对应的边界条件注：力边界条件即剪力图、弯矩图在该约束处的特征。

常用截面几何与力学特征表表2-5标准标准标准标准标准标准标准注：1．I 称为截面对主轴（形心轴）的截面惯性矩（mm 4）。

基本计算公式如下：⎰•=AdA yI 22．W 称为截面抵抗矩（mm 3），它表示截面抵抗弯曲变形能力的大小，基本计算公式如下：maxy I W =3．i 称截面回转半径（mm ），其基本计算公式如下：AIi =4．上列各式中，A 为截面面积（mm 2），y 为截面边缘到主轴（形心轴）的距离（mm ），I 为对主轴（形心轴）的惯性矩。

5．上列各项几何及力学特征，主要用于验算构件截面的承载力和刚度。

实用文档2．单跨梁的内力及变形表（表2-6~表2-10）（1）简支梁的反力、剪力、弯矩、挠度表2-6（2）悬臂梁的反力、剪力、弯矩和挠度表2-7（3）一端简支另一端固定梁的反力、剪力、弯矩和挠度表2-8（4）两端固定梁的反力、剪力、弯矩和挠度表2-9（5）外伸梁的反力、剪力、弯矩和挠度表2-103．等截面连续梁的内力及变形表（1）等跨连续梁的弯矩、剪力及挠度系数表（表2-11~表2-14）1）二跨等跨梁的内力和挠度系数表2-11注：1．在均布荷载作用下：M ＝表中系数×ql 2；V ＝表中系数×ql ；EIw 100ql 表中系数4⨯=。

2．在集中荷载作用下：M ＝表中系数×Fl ；V ＝表中系数×F ；EIw 100Fl 表中系数3⨯=。

[例1] 已知二跨等跨梁l ＝5m ，均布荷载q ＝11.76kN/m ，每跨各有一集中荷载F ＝29.4kN ，求中间支座的最大弯矩和剪力。

[解] M B 支＝（－0.125×11.76×52）＋（－0.188×29.4×5）＝（－36.75）＋（-27.64）＝－64.39kN ·m V B 左＝（－0.625×11.76×5）＋（－0.688×29.4）＝（－36.75）＋（－20.23）＝－56.98kN[例2] 已知三跨等跨梁l ＝6m ，均布荷载q ＝11.76kN/m ，求边跨最大跨中弯矩。

简单载荷梁内力图（剪力图与弯矩图）表2 各种载荷下剪力图与弯矩图的特征表3 各种约束类型对应的边界条件注：力边界条件即剪力图、弯矩图在该约束处的特征。

常用截面几何与力学特征表表2-5注：1．I 称为截面对主轴（形心轴）的截面惯性矩（mm 4）。

基本计算公式如下：⎰•=AdA yI 22．W 称为截面抵抗矩（mm 3），它表示截面抵抗弯曲变形能力的大小，基本计算公式如下：maxy I W =3．i 称截面回转半径（mm ），其基本计算公式如下：AIi =4．上列各式中，A 为截面面积（mm 2），y 为截面边缘到主轴（形心轴）的距离（mm ），I 为对主轴（形心轴）的惯性矩。

5．上列各项几何及力学特征，主要用于验算构件截面的承载力和刚度。

.\2．单跨梁的内力及变形表（表2-6~表2-10）（1）简支梁的反力、剪力、弯矩、挠度表2-6（2）悬臂梁的反力、剪力、弯矩和挠度表2-7（3）一端简支另一端固定梁的反力、剪力、弯矩和挠度表2-8（4）两端固定梁的反力、剪力、弯矩和挠度表2-9（5）外伸梁的反力、剪力、弯矩和挠度表2-103．等截面连续梁的内力及变形表（1）等跨连续梁的弯矩、剪力及挠度系数表（表2-11~表2-14）1）二跨等跨梁的内力和挠度系数表2-11注：1．在均布荷载作用下：M ＝表中系数×ql 2；V ＝表中系数×ql ；EIw 100ql 表中系数4⨯=。

2．在集中荷载作用下：M ＝表中系数×Fl ；V ＝表中系数×F ；EIw 100Fl 表中系数3⨯=。

[例1] 已知二跨等跨梁l ＝5m ，均布荷载q ＝11.76kN/m ，每跨各有一集中荷载F ＝29.4kN ，求中间支座的最大弯矩和剪力。

[解] M B 支＝（－0.125×11.76×52）＋（－0.188×29.4×5）＝（－36.75）＋（-27.64）＝－64.39kN ·m V B 左＝（－0.625×11.76×5）＋（－0.688×29.4）＝（－36.75）＋（－20.23）＝－56.98kN[例2] 已知三跨等跨梁l ＝6m ，均布荷载q ＝11.76kN/m ，求边跨最大跨中弯矩。

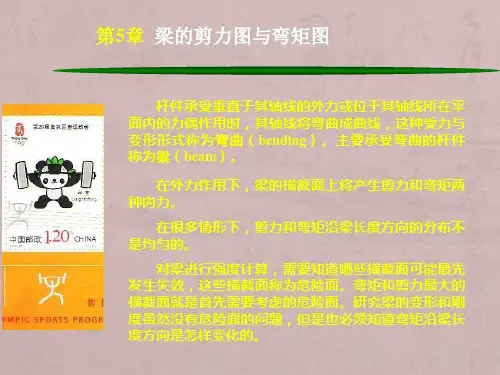

梁的剪力和弯矩 剪力图和弯矩图1、 剪力和弯矩剪力：沿截面切线方向的内力F S 称为剪力，剪力符号规定为：截面上的剪力如果有使考虑的脱离体有顺时针转动的趋势则为正，反之为负（图9-2）。

弯矩：作用面垂直于横截面的内力偶矩M 称为弯矩，弯矩符号规定为截面上的弯矩如果使考虑的脱离体向下凸（或者说使梁下边受拉，上边受压）为正，反之为负（图9-3）。

2、 列方程作梁的剪力图和弯矩图。

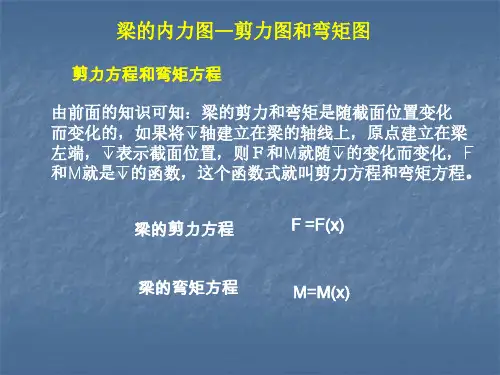

剪力方程和弯矩方程可以表示剪力和弯矩随横截面位置变化的规律。

)(S S x F F =和 )(x M M = （9-1）剪力图和弯矩图是将剪力和弯矩随横截面位置变化情况用图形表示出来。

在载荷无突变的一段杆的各截面上内力按相同的规律变化，各段的分界点为各段梁的控制截面，必须分段列出梁的剪力方程和弯矩方程。

列方程作梁的剪力图和弯矩图的步骤为：（1）、求支座反力； （2）、确定坐标原点，分段列剪力方程和弯矩方程； （3）、计算控制点处的剪力值和弯矩值，标注在图上； （4）、根据各段的剪力方程和弯矩方程作剪力图和弯矩图，并说明剪力和弯矩的最大值。

3、利用弯矩、剪力、荷载集度之间的关系作梁的剪力图和弯矩图。

弯矩、剪力、荷载集度之间的微分关系为)(d )(d S x q x x F =， )(d )(d S x F x x M =，)(d )(d 22x q x x M = （9−2） 剪力图和弯矩图的规律为表9−1梁上的外力情况 剪力图上的特征弯矩图上的特征弯矩极值所在截面的可能位置水平线段直线段FF FF(a)(b)图9−2MMMM(a)(b)图9−3无外力段 ()()0d d S ==x q xx F ()()常数d d S ==x F xx M q (x )=常数向下的均布荷载 向下方倾斜的直线段()()0d d S <=x q xx F 下凸的二次抛物线()()0d d 22<=x q xx M 在F S =0的截面上q (x )=常数向上的均布荷载 向上方倾斜的直线段()()0d d S >=x q xx F 上凸的二次抛物线()()0d d 22>=x q x x M 在F S =0的截面上F 作用处发生突变，突变值等于FF 作用处发生转折在左右剪力具有不同正负号的截面上集中力偶在M e 作用处无变化M e 作用处发生突变，突变值等于M e在紧靠集中力偶作用处的某一侧截面上利用弯矩、剪力、荷载集度之间的关系作梁的剪力图和弯矩图的步骤为： （1）、求支座反力； （2）、计算控制点处的剪力值和弯矩值，标注在图上； （3）、根据弯矩、剪力、荷载集度之间的关系作剪力图和弯矩图，并标出剪力和弯矩的最大值。
