什么是信号调理电路它在仪器仪表中的应用有哪些信号调理电路是指将待测信号进行放大、滤波、调节等处理，并将其转换为适合模拟或数字处理的形式的电路。
在仪器仪表中，信号调理电路起着至关重要的作用，可以有效地提取和处理信号，确保测量结果的准确性和可靠性。
本文将从信号调理电路的定义、原理、分类和在仪器仪表中的应用等方面进行探讨。
一、信号调理电路的定义信号调理电路是一种专门用于放大、滤波、调节信号的电路。
它可以对原始信号进行采样、放大、滤波、线性化等处理，以使信号具备更好的稳定性、准确性和可靠性。
二、信号调理电路的原理信号调理电路的原理基于电子元器件的特性和电路设计的原则。
其中，放大电路利用放大器放大信号的幅值，使得信号能够足够强大以便于后续处理；滤波电路通过选择性地通过或阻断不同频率的信号，去除噪声和无用的信号成分；调节电路通过改变电压、电流或其他信号的特性，使得信号适应处理的要求。
这些原理的综合运用，能够有效地处理各种类型的信号。
三、信号调理电路的分类根据信号的性质和处理要求，信号调理电路可分为放大电路、滤波电路和调节电路等多种类型。
1. 放大电路：放大电路主要用于增加信号的幅值，使得信号能够达到合适的水平以便于后续处理。
常见的放大电路包括电压放大电路、电流放大电路和功率放大电路等。
2. 滤波电路：滤波电路用于去除信号中的噪声和无用成分，以保留所需的信号。
根据滤波特性的不同，滤波电路可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
3. 调节电路：调节电路根据需要改变信号的某些特性，例如调节电压、频率、相位等。
它可以用于校准、线性化和调整信号的参数等。
四、信号调理电路在仪器仪表中的应用信号调理电路广泛应用于各种仪器仪表中，以提高测量系统的性能并满足特定的应用要求。
以下列举几个典型的应用案例：1. 传感器信号调理：传感器常常输出微弱的信号，容易受到噪声和干扰的影响。
通过对传感器信号进行放大、滤波和线性化等处理，可以提高信号质量，减小误差并增强测量系统的稳定性。

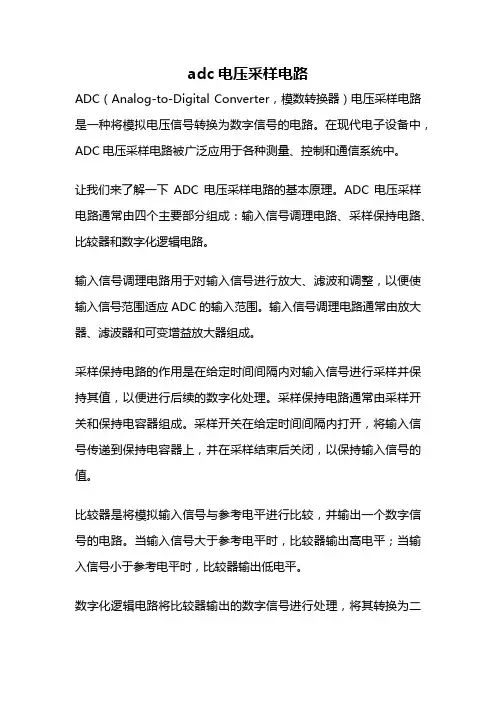

adc电压采样电路ADC（Analog-to-Digital Converter，模数转换器）电压采样电路是一种将模拟电压信号转换为数字信号的电路。
在现代电子设备中，ADC电压采样电路被广泛应用于各种测量、控制和通信系统中。
让我们来了解一下ADC电压采样电路的基本原理。
ADC电压采样电路通常由四个主要部分组成：输入信号调理电路、采样保持电路、比较器和数字化逻辑电路。
输入信号调理电路用于对输入信号进行放大、滤波和调整，以便使输入信号范围适应ADC的输入范围。
输入信号调理电路通常由放大器、滤波器和可变增益放大器组成。
采样保持电路的作用是在给定时间间隔内对输入信号进行采样并保持其值，以便进行后续的数字化处理。
采样保持电路通常由采样开关和保持电容器组成。
采样开关在给定时间间隔内打开，将输入信号传递到保持电容器上，并在采样结束后关闭，以保持输入信号的值。
比较器是将模拟输入信号与参考电平进行比较，并输出一个数字信号的电路。
当输入信号大于参考电平时，比较器输出高电平；当输入信号小于参考电平时，比较器输出低电平。
数字化逻辑电路将比较器输出的数字信号进行处理，将其转换为二进制数字信号。
数字化逻辑电路通常由编码器、计数器和控制逻辑电路组成。
编码器将比较器输出的高低电平转换为二进制数字信号；计数器用于计数编码器输出的脉冲数量，以确定输入信号的数值；控制逻辑电路用于控制采样保持电路、比较器和编码器的工作状态。
ADC电压采样电路的输出是一个二进制数字信号，可以表示输入信号的大小。
这个二进制数字信号可以被微处理器或其他数字电路处理和分析，实现各种功能，如数据存储、显示和控制。
ADC电压采样电路有许多应用领域。
在测量系统中，ADC电压采样电路可用于测量各种物理量，如温度、压力、流量等，将模拟信号转换为数字信号，并通过数字处理实现数据存储和分析。
在通信系统中，ADC电压采样电路可用于模拟信号的数字化传输，提高信号的抗干扰性和传输质量。
A/D采样电路及信号调理电路对连续信号)x,按一定的时间间隔s T抽取相应的瞬时值即通常所说的离散化,这个(t过程称为采样;)x,简称为采样信号;(s(tx经过采样后转换为时间上离散的模拟信号)s nT本系统中采集的模拟量主要是交流电压/电流计算功率用、整流输出直流电压/电流用作脉冲调整等交流量和直流量,此外加调理电路的作用是把采样信号进行硬件上的定标,变成DSP的A/D口可以识别的0~电平以内的信号;3.4.1互感器电路原理及选型图电压互感器原理图如图,电流型电压互感器采用星格SPT204A2mA/2mA,R1是熔断电阻防止电流过大烧坏互感器,R2为限流电阻将电压信号转化为2mA电流信号,R3为压敏电阻起过电压保护作用,二次侧输出为2 mA电流信号送至采样模块;图电流互感器原理图如图,电流互感器采用互感器采用星格SCT254AZ,将一次侧5A交流输入转化为输出送至采样板;3.4.2交流电压/电流采样电路交流电压/电流采样电流采样信号来自同步变压器经霍尔电压/电流传感器的电压电流源;为了更清楚的阐述采样电路的工作原理,首先需对电路中的重要器件LM358作简要说明：LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器,适合于电源电压范围很宽的单电源使用,也适用于双电源工作模式,在推荐的工作条件下,电源电流与电源电压无关;它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合;1交流电压采样电路整流器的输入是三相三线制,无中线,交流电压采集的是经过电流型电压互感器后的交流电流信号,以A相采样电路为例,如下图所示,输入电压经过放大电路电压跟随之后,叠加+的直流量,确保正弦电压的负半周上移到DSP能处理的单极性电压信号+电压范围之内：图交流采样电路Rd0为熔断电阻,防止电流过大；Rd1, Rd2为限流电阻,LM358作电压跟随 ;滑动变阻器Wd0另一侧输入+电压,将电压信号变为单极性信号；电容Cd2、Cd3起去耦作用;电阻Rd3为限流电阻,限定电路的工作电流.,使电路在一个合适的工作状态下运行;稳压管Dd0电压设为3V,使得ADCINB1口的输出电压基本稳定在3V及其以下;采样之后的信号送至TMS320F2812的A/D口进行处理;2 交流电流采样电路交流电流采样电路与电压采样原理基本相同,但相比较而言,电流采样电路更为复杂,同样以A相电流采样为例,采样电路图如下图所示：图3.12 A相交流电流采样电路如上图所示,电流互感器二次侧加双向稳压管起钳位作用,使得IT1+、IT1-两端电压保持稳定,电流采样电路等效原理图如下所示：u1图 电流采样原理图如上图所示,电流互感器将一次交流信号转化为交流信号,经过LM358后转化为电压信号,+提供一个直流偏量将电压信号转化为单极性信号,再经过调幅、滤波和电压跟随电路后送DSP 处理,该信号可由下式计算：5.1)()()(3111++*-=R R t i t u则输出信号u0为：5.1101210)(5.1)()(142410++*-=++*-=kk kt u R R R t u t u直流电压电流量在系统中是控制的输出量,同时也是反馈量,其采样电路如图所示:Ca2作去耦用,运放,保证DSP 的正常工作; u0。

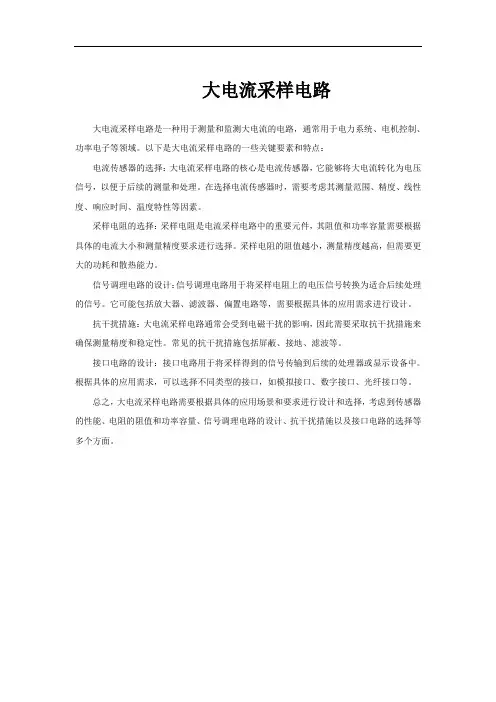

大电流采样电路
大电流采样电路是一种用于测量和监测大电流的电路，通常用于电力系统、电机控制、功率电子等领域。
以下是大电流采样电路的一些关键要素和特点：
电流传感器的选择：大电流采样电路的核心是电流传感器，它能够将大电流转化为电压信号，以便于后续的测量和处理。
在选择电流传感器时，需要考虑其测量范围、精度、线性度、响应时间、温度特性等因素。
采样电阻的选择：采样电阻是电流采样电路中的重要元件，其阻值和功率容量需要根据具体的电流大小和测量精度要求进行选择。
采样电阻的阻值越小，测量精度越高，但需要更大的功耗和散热能力。
信号调理电路的设计：信号调理电路用于将采样电阻上的电压信号转换为适合后续处理的信号。
它可能包括放大器、滤波器、偏置电路等，需要根据具体的应用需求进行设计。
抗干扰措施：大电流采样电路通常会受到电磁干扰的影响，因此需要采取抗干扰措施来确保测量精度和稳定性。
常见的抗干扰措施包括屏蔽、接地、滤波等。
接口电路的设计：接口电路用于将采样得到的信号传输到后续的处理器或显示设备中。
根据具体的应用需求，可以选择不同类型的接口，如模拟接口、数字接口、光纤接口等。
总之，大电流采样电路需要根据具体的应用场景和要求进行设计和选择，考虑到传感器的性能、电阻的阻值和功率容量、信号调理电路的设计、抗干扰措施以及接口电路的选择等多个方面。
传感器采样电路原理及应用传感器采样电路是一种将传感器输出信号转换为可用电信号的电路。
它主要由传感器、信号调理电路和数字转换电路组成。
传感器采样电路的原理在于将传感器产生的非电信号转换为电信号，并对电信号进行调理和转换，以便于后续的处理和分析。
传感器采样电路广泛应用于工业、农业、医疗、环境监测等领域。
传感器采样电路的原理是根据不同的传感器类型，采用不同的工作原理进行信号采集。
常见的传感器类型包括温度传感器、湿度传感器、位置传感器、压力传感器、加速度传感器等。
在传感器采样电路中，信号调理电路起到了至关重要的作用。
它主要对传感器输出信号进行放大、滤波、线性化等处理，以便更好地适应后续处理的要求。
放大电路可以将传感器信号的微弱特性放大到适合于后续处理的范围内，提高信噪比。
滤波电路可以通过去除杂散信号，提高信号的质量，减小误差。
线性化电路可以对非线性的传感器信号进行线性化处理，以便更好地进行测量和分析。
数字转换电路是将模拟信号转换为数字信号的关键部分。
常见的数字转换方法有脉冲数模转换、比较器法、积分法等。
脉冲数模转换方法是将模拟信号通过计数脉冲的方式转换为数字信号，比较器法是将模拟信号与一系列参考电压进行比较，积分法则是通过积分电路对模拟信号进行分解和重构。
这些方法都可以将传感器信号转换为数字信号，方便后续的处理和储存。
传感器采样电路在工业中有广泛的应用。
例如，温度传感器采样电路可以用于热处理过程中对温度变化进行监测和记录。
压力传感器采样电路可以用于汽车制造中对轮胎气压进行检测，以保证行车的安全性。
加速度传感器采样电路可以用于飞机、火车等运输工具的振动监测，以预测设备的寿命和检测故障。
此外，传感器采样电路还可以用于物体测距、光谱分析、声音采集等领域。
总之，传感器采样电路是将传感器输出信号转换为可用电信号的电路。
它通过信号调理和数字转换等处理，将非电信号转换为电信号，并适应后续处理和分析的要求。
传感器采样电路在工业、农业、医疗、环境监测等领域发挥着重要的作用，为各行各业提供了重要的技术支持。

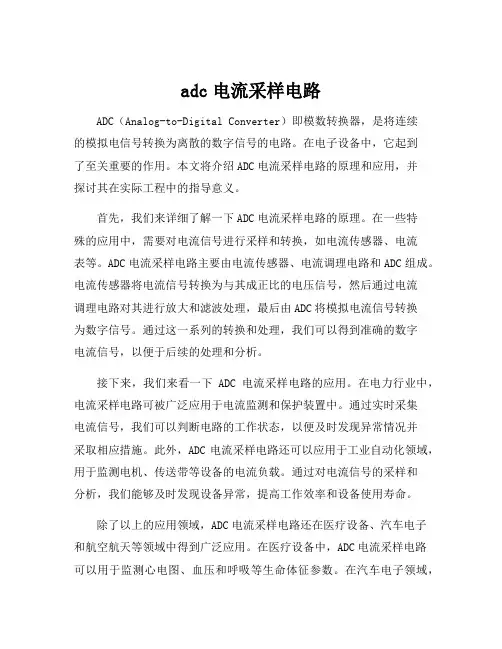

adc电流采样电路ADC（Analog-to-Digital Converter）即模数转换器，是将连续的模拟电信号转换为离散的数字信号的电路。
在电子设备中，它起到了至关重要的作用。
本文将介绍ADC电流采样电路的原理和应用，并探讨其在实际工程中的指导意义。
首先，我们来详细了解一下ADC电流采样电路的原理。
在一些特殊的应用中，需要对电流信号进行采样和转换，如电流传感器、电流表等。
ADC电流采样电路主要由电流传感器、电流调理电路和ADC组成。
电流传感器将电流信号转换为与其成正比的电压信号，然后通过电流调理电路对其进行放大和滤波处理，最后由ADC将模拟电流信号转换为数字信号。
通过这一系列的转换和处理，我们可以得到准确的数字电流信号，以便于后续的处理和分析。
接下来，我们来看一下ADC电流采样电路的应用。
在电力行业中，电流采样电路可被广泛应用于电流监测和保护装置中。
通过实时采集电流信号，我们可以判断电路的工作状态，以便及时发现异常情况并采取相应措施。
此外，ADC电流采样电路还可以应用于工业自动化领域，用于监测电机、传送带等设备的电流负载。
通过对电流信号的采样和分析，我们能够及时发现设备异常，提高工作效率和设备使用寿命。
除了以上的应用领域，ADC电流采样电路还在医疗设备、汽车电子和航空航天等领域中得到广泛应用。
在医疗设备中，ADC电流采样电路可以用于监测心电图、血压和呼吸等生命体征参数。
在汽车电子领域，ADC电流采样电路可以应用于电动汽车、混合动力汽车等环保型车辆中，用于监测电池组的电流和电压，确保电池的正常工作。
在航空航天领域，ADC电流采样电路则可以用于监测航空器的电气系统，以确保飞行的安全和稳定。
最后，我们来谈一谈ADC电流采样电路在实际工程中的指导意义。
首先，我们需要充分了解ADC电流采样电路的原理和特性，这对于正确选择和使用相关器件至关重要。
其次，合理设计电流传感器和电流调理电路，可以提高采样的灵敏度和准确性。
信号调理电路参数、ADC采集频率、位数等参数在数字信号处理中扮演着重要的角色，对于数字信号的准确采集和处理起着至关重要的作用。
在本文中，我将从简到繁，由浅入深地探讨这些参数对数字信号处理的影响，帮助您更深入地理解这一主题。
一、信号调理电路参数1. 信号调理电路的增益信号调理电路中的增益是指输入信号与输出信号之间的比值。
增益的大小直接影响着信号的灵敏度和分辨率。
当增益过大时，会导致信号失真，影响ADC采集的准确性；而增益过小则会导致信号被噪音淹没，使得信噪比过低。
在设计信号调理电路时，需要根据具体的应用场景来合理设定增益。
2. 滤波器的设计滤波器在信号调理电路中起着关键作用，能够滤除掉频谱中不需要的成分，提高信号的质量。
根据信号的特点，可以选择不同类型的滤波器，如低通滤波器、高通滤波器等，来达到所需的信号处理效果。
3. 输入输出阻抗匹配为了最大限度地减小信号源和信号采集器之间的失配带来的误差和失真，需要在信号调理电路中进行输入输出阻抗的匹配。
这样可以有效地提高信号的传输效率，并减小信号的失真程度。
二、ADC采集频率1. 采样定理根据采样定理，信号的采样频率至少要是信号本身最高频率的两倍，才能够准确地还原原始信号。
在确定ADC的采集频率时，需要考虑被采集信号的频率范围，以及信号中所包含的有效信息。
2. 信号失真当采集频率过低时，会导致信号失真，从而影响信号的准确性。
需要根据具体应用需求来合理地设置ADC的采集频率，以充分保留信号的信息。
三、位数1. 位数与分辨率ADC的位数决定了其分辨率，位数越高，分辨率越高，可以更精细地表示被采集信号的大小。
在应用中，需要根据被采集信号的范围和精度要求来选择合适的位数。
2. 位数与存储空间位数的增加会导致采集数据的存储空间增大，因此需要在存储介质有限的情况下，权衡位数和存储空间之间的关系，以确保数据能够被有效地存储和处理。
总结回顾：在数字信号处理中，信号调理电路参数、ADC采集频率、位数等参数的合理设置对于数字信号的准确采集和处理至关重要。

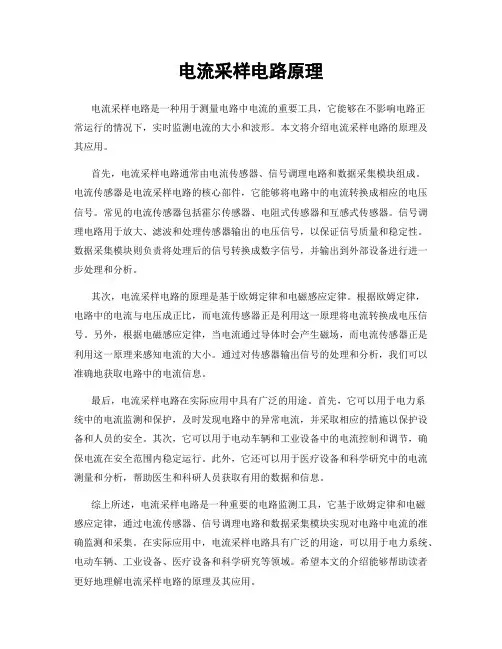

电流采样电路原理电流采样电路是一种用于测量电路中电流的重要工具，它能够在不影响电路正常运行的情况下，实时监测电流的大小和波形。
本文将介绍电流采样电路的原理及其应用。
首先，电流采样电路通常由电流传感器、信号调理电路和数据采集模块组成。
电流传感器是电流采样电路的核心部件，它能够将电路中的电流转换成相应的电压信号。
常见的电流传感器包括霍尔传感器、电阻式传感器和互感式传感器。
信号调理电路用于放大、滤波和处理传感器输出的电压信号，以保证信号质量和稳定性。
数据采集模块则负责将处理后的信号转换成数字信号，并输出到外部设备进行进一步处理和分析。
其次，电流采样电路的原理是基于欧姆定律和电磁感应定律。
根据欧姆定律，电路中的电流与电压成正比，而电流传感器正是利用这一原理将电流转换成电压信号。
另外，根据电磁感应定律，当电流通过导体时会产生磁场，而电流传感器正是利用这一原理来感知电流的大小。
通过对传感器输出信号的处理和分析，我们可以准确地获取电路中的电流信息。
最后，电流采样电路在实际应用中具有广泛的用途。
首先，它可以用于电力系统中的电流监测和保护，及时发现电路中的异常电流，并采取相应的措施以保护设备和人员的安全。
其次，它可以用于电动车辆和工业设备中的电流控制和调节，确保电流在安全范围内稳定运行。
此外，它还可以用于医疗设备和科学研究中的电流测量和分析，帮助医生和科研人员获取有用的数据和信息。
综上所述，电流采样电路是一种重要的电路监测工具，它基于欧姆定律和电磁感应定律，通过电流传感器、信号调理电路和数据采集模块实现对电路中电流的准确监测和采集。
在实际应用中，电流采样电路具有广泛的用途，可以用于电力系统、电动车辆、工业设备、医疗设备和科学研究等领域。
希望本文的介绍能够帮助读者更好地理解电流采样电路的原理及其应用。
无刷电机电流采样电路无刷电机电流采样电路是一种用于测量无刷电机电流的重要电路。
在无刷电机的驱动中，准确地获取电机的电流信息对于控制电机的速度和力矩具有重要意义。
无刷电机电流采样电路能够实时监测电机的电流，并将其转化为电压信号，方便进行采集和处理。
无刷电机是一种采用永磁体和电磁线圈之间的相互作用来实现转动的电动机。
与传统的有刷电机相比，无刷电机具有结构简单、寿命长、效率高等优点，因此被广泛应用于各个领域。
然而，为了实现对无刷电机的精确控制，需要准确地测量电机的电流。
因此，无刷电机电流采样电路的设计变得尤为重要。
无刷电机电流采样电路主要由电流传感器和信号调理电路组成。
电流传感器是将电机电流转化为电压信号的关键部分。
常用的电流传感器包括霍尔效应传感器、电阻式传感器和磁阻式传感器等。
这些传感器能够将电机电流转化为与之成比例的电压信号，方便后续的处理和采集。
信号调理电路主要用于对传感器输出的电压信号进行放大和滤波。
放大电路可以增大传感器输出的电压信号，使其能够更好地适应后续采集和处理电路的要求。
滤波电路则可以去除传感器输出信号中的噪声和干扰，提高信号的质量和准确性。
在无刷电机电流采样电路的设计中，需要考虑的因素有很多。
首先是电流传感器的选择。
不同的电流传感器有不同的特性和优缺点，需要根据具体应用场景选择合适的传感器。
其次是信号调理电路的设计。
放大电路的增益和滤波电路的参数需要根据具体需求进行调整，以确保采样电路的性能和稳定性。
还需要考虑采样电路的抗干扰能力。
由于电机工作时会产生较大的电磁干扰，采样电路需要具备良好的抗干扰能力，以保证测量的准确性。
可以采取的措施包括合理布局电路、增加屏蔽措施和使用滤波器等。
无刷电机电流采样电路是实现对无刷电机精确控制的重要组成部分。
通过准确地测量电机的电流，可以实时监测电机的工作状态，并根据需要进行相应的调节和控制。
因此，设计一个稳定可靠的无刷电机电流采样电路对于电机控制具有重要意义。
电子电路中的信号调理方法有哪些信号调理是指对原始信号进行处理和改变，以便于后续电路对信号进行更精确的分析和处理。
在电子电路中，信号调理方法多种多样，常见的有模拟信号调理和数字信号调理两种方法。
一、模拟信号调理方法1.放大：在信号调理过程中，经常需要将信号放大到合适的范围，以提高信号的识别和测量精度。
常用的放大电路有运算放大器、差分放大器等。
2.滤波：滤波是为了去除信号中的噪声或者不需要的频率成分，常用的滤波电路有低通滤波器、高通滤波器和带通滤波器等。
3.补偿：有时信号在传输过程中会受到衰减或者失真，需要通过补偿电路进行修正。
比如使用补偿电路对信号进行均衡，使其在传输中恢复原始的波形。
4.整流：整流电路将交流信号转化为直流信号，常用于对传感器输出信号的处理，如光电传感器、温度传感器等。
5.调制：调制是将低频信号转化为高频信号的过程，常用于无线通信中。
常见的调制方法有幅度调制、频率调制和相位调制。
6.采样与保持：信号调理中需要进行信号采样和保持，以便于数字化处理。
采样电路可以根据一定的时间间隔对连续信号进行抽样，而保持电路可以将采样的信号保持在一定的时间内，以供后续处理。
二、数字信号调理方法1.模数转换：模数转换将模拟信号转换为数字信号，常用的模数转换器有ADC（模数转换器），其中包括逐次逼近型ADC、压缩型ADC等。
2.数模转换：数模转换将数字信号转换为模拟信号，常用的数模转换器有DAC（数模转换器），其中包括R-2R网络型DAC、Σ-Δ型DAC等。
3.数字滤波：数字滤波是对数字信号进行滤波处理，包括低通滤波、高通滤波、带通滤波等。
数字滤波常用于对采集到的信号进行去噪、滤波和频谱分析。
4.数字信号调制：数字信号调制是将数字信号转换为可以传输的模拟信号，常见的数字信号调制方法有脉冲编码调制（PCM）、频分多路复用（FDM）等。
5.数字信号编码与解码：对数字信号进行编码和解码，以实现数据的压缩、传输和恢复。
采样调理电路设计方案一、设计目标。
咱这个采样调理电路啊，主要就是要把那些乱七八糟的输入信号给整得规规矩矩的，让后面的电路能准确地处理。
比如说，把那些微弱的信号放大到合适的程度，把噪声啥的给去掉，就像把一块粗糙的石头打磨成精美的玉石一样。
二、输入信号分析。
1. 信号类型。
首先得搞清楚输入的是啥信号。
是模拟电压信号呢，还是电流信号？如果是电压信号，它的范围大概是多少，像有的可能是0 5V这种比较常见的，也有的可能是毫伏级的微弱信号。
要是电流信号，是毫安级还是微安级的呢？这就好比我们要去照顾一个小动物，得先知道它是猫还是狗，是温顺的还是调皮的。
2. 噪声情况。
然后要看看信号里带了多少噪声。
这噪声就像小虫子一样，会干扰我们的信号。
是高频噪声多呢，还是低频噪声多？比如说，要是在一个有很多电子设备的环境里，可能就会有很多高频噪声，就像一群嗡嗡叫的小苍蝇。
三、电路模块设计。
# （一）前置放大电路。
1. 放大器选择。
如果输入信号很微弱，咱就得找个合适的放大器来放大它。
就像给一个小声音找个大喇叭。
如果是毫伏级的电压信号，那可能得选一个低噪声、高增益的运算放大器，像OP07这种。
它就像一个强壮的大力士，能把微弱的信号变得强壮起来。
2. 放大倍数确定。
根据输入信号的大小和我们想要的输出信号范围来确定放大倍数。
比如说，输入信号最大是10mV，我们想让它放大到1V，那放大倍数就得是100倍。
这就像我们要把一个小水坑里的水变成一个小池塘里的水，得计算好要扩大多少倍。
# （二）滤波电路。
1. 滤波器类型选择。
如果是高频噪声多，那就搞个低通滤波器。
它就像一个筛子，能把那些高频的“沙子”（噪声）筛掉，只留下我们想要的低频信号，就像把细沙子从粗沙子里分离出来。
要是低频噪声多呢，就用高通滤波器。
2. 滤波参数确定。
# （三）采样保持电路。
1. 采样保持芯片选择。
这个电路就像一个小仓库，能把信号暂时存起来。
我们可以选像LF398这样的芯片。
采样调理电路公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]3.4 A/D采样电路及信号调理电路对连续信号)x,按一定的时间间隔s T抽取相应的瞬时值（即通常所说的(t离散化），这个过程称为采样。
)x经过采样后转换为时间上离散的模拟信(t号)(sx，简称为采样信号。
s nT本系统中采集的模拟量主要是交流电压/电流（计算功率用）、整流输出直流电压/电流（用作脉冲调整）等交流量和直流量，此外加调理电路的作用是把采样信号进行硬件上的定标，变成DSP的A/D口可以识别的0~电平以内的信号。
3.4.1互感器电路原理及选型图电压互感器原理图如图，电流型电压互感器采用星格SPT204A（2mA/2mA）,R1是熔断电阻防止电流过大烧坏互感器，R2为限流电阻将电压信号转化为2mA电流信号，R3为压敏电阻起过电压保护作用，二次侧输出为2 mA电流信号送至采样模块。
5A输入 2.5mA输出图电流互感器原理图如图，电流互感器采用互感器采用星格SCT254AZ，将一次侧5A交流输入转化为输出送至采样板。
3.4.2交流电压/电流采样电路交流电压/电流采样电流采样信号来自同步变压器经霍尔电压/电流传感器的电压电流源。
为了更清楚的阐述采样电路的工作原理，首先需对电路中的重要器件LM358作简要说明：LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
（1）交流电压采样电路整流器的输入是三相三线制，无中线，交流电压采集的是经过电流型电压互感器后的交流电流信号,以A相采样电路为例，如下图所示，输入电压经过放大电路电压跟随之后，叠加+的直流量，确保正弦电压的负半周上移到DSP能处理的单极性电压信号+电压范围之内：图交流采样电路Rd0为熔断电阻,防止电流过大；Rd1, Rd2为限流电阻，LM358作电压跟随。
如何设计电路的信号调理电路在电子领域中，信号调理电路是一项重要的设计任务。
信号调理电路的设计过程旨在将输入信号转换为适合特定应用的输出信号。
本文将介绍如何设计电路的信号调理电路，包括电路设计流程、常用信号调理电路的类型以及设计注意事项。
一、电路设计流程信号调理电路设计的流程通常包括以下几个步骤：1. 确定信号类型和特性：首先需要明确输入信号的类型和特性，例如模拟信号还是数字信号，信号的频率范围、幅度范围等。
2. 信号采样与滤波：根据信号的特性，选择合适的采样率和滤波器来抽取所需频率范围内的信号，并去除掉可能存在的噪声。
3. 放大与衰减：对于过小的信号，可以采用放大电路将信号增强，而对于过大的信号，则需要采用衰减电路进行降低。
4. 增益与补偿：根据输出信号与输入信号的幅度关系，进行增益与补偿的设计，以使得输出信号能够达到所需的幅度。
5. 偏置与参考电平：根据具体应用需求，设计偏置电路或者参考电平电路，用于保持电路的工作在合适的工作区间内。
6. 线性化与校准：针对非线性的信号调理电路，需要进行线性化设计与校准，以确保输出信号的准确度和稳定性。
二、常用信号调理电路的类型1. 模拟滤波器：包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等，用于抑制或增强不同频率范围内的信号成分。
2. 放大器：根据输入信号的幅度要求，设计合适的放大器电路来放大信号的幅度。
3. 数据转换器：将模拟信号转换为数字信号或者将数字信号转换为模拟信号的电路，例如模数转换器和数模转换器。
4. 传感器接口电路：将传感器输出的信号进行放大、滤波和处理，使其能够被微控制器、信号处理器等其他设备获取和处理。
5. 偏置电路：用于为某些特定应用提供合适的偏置电平，以确保电路能够正常工作。
6. 校准电路：对于需要高精度输出的信号调理电路，设计校准电路来消除误差和非线性，提高信号的准确度和稳定性。
三、设计注意事项在设计信号调理电路时，需要注意以下几点：1. 确定需求和参数：在设计之前，明确所需的信号调理电路的功能和参数要求，例如输入信号范围、输出信号范围、噪声要求等。
数字电表原理
数字电表是一种测量电流、电压、功率等电气参数的仪器，它使用数字显示方式来输出测量结果。
数字电表的工作原理基于模拟到数字转换（ADC）和微处
理器技术。
下面是数字电表的一般工作原理：
1. 采样：数字电表通过采样电路对待测电路的电压或电流
进行采样。
采样可以通过切换电压或电流信号的方式进行。
2. 调理：采样得到的模拟信号需要经过调理电路进行放大、滤波、线性化等处理。
这些处理可以校正信号的非线性、
增加信号的精度和可靠性。
3. ADC转换：调理后的模拟信号通过模数转换器（ADC）进行数字化。
ADC将连续的模拟信号转换为离散的数字信号。
数字信号的精度和位数决定了电表的测量准确度。
4. 数字处理：数字电表内部使用微处理器进行信号处理和计算。
微处理器将数字信号进行处理、计算和存储，得出测量结果。
5. 数字显示：最后，微处理器将测量结果进行编码，通过数码管或液晶显示屏显示出来。
总结起来，数字电表的工作流程包括采样、调理、模数转换、数字处理和数字显示。
通过数字化的方式，可以提高测量准确度、增加功能，并提供更友好的使用界面。
如何进行电路的信号调理和增强电路的信号调理和增强是一项重要的技术，能够有效地提高电路的性能和信号质量。
本文将介绍电路信号调理和增强的基本概念、方法和应用，帮助读者更好地理解和应用这一领域的知识。
一、信号调理的基本概念信号调理是指对原始信号进行采集、滤波、放大等处理，以获得更稳定和符合需求的信号。
在电路设计和应用中，信号调理是非常重要的环节，能够提高信号的抗干扰能力和传输质量。
1. 信号采集信号采集是将原始信号转化为电压或电流信号的过程。
常见的信号采集方式包括传感器输入、模拟电路输入和数字信号输入等。
通过合理选择采集方式和采集元件，可以保证信号的准确性和可靠性。
2. 信号滤波信号滤波是对采集到的信号进行去除杂波、滤除噪声的处理。
常见的信号滤波方法包括低通滤波、高通滤波、带通滤波等。
通过滤波处理，可以提高信号的纯净度和稳定性。
3. 信号放大信号放大是指对滤波后的信号进行增益放大，使其达到适合后续处理或传输的水平。
放大电路通常使用放大器或运放来实现，通过合理选择放大电路参数和增益大小，可以获得合适的信号放大效果。
二、信号调理的方法信号调理的方法包括模拟信号调理和数字信号调理两种。
模拟信号调理主要应用于模拟电路和传感器系统，数字信号调理适用于数字电路和嵌入式系统。
1. 模拟信号调理模拟信号调理主要包括信号放大、滤波、匹配、线性化等处理。
常用的模拟信号调理电路包括共射放大器、差动放大器、滤波电路等。
模拟信号调理的关键是选择适当的电路拓扑和元件参数，以满足信号处理的要求。
2. 数字信号调理数字信号调理主要利用数字信号处理器（DSP）或专用芯片进行信号处理。
常见的数字信号调理方法包括滤波、采样、编码、解码、时域分析等。
数字信号调理的优势在于信号处理灵活性高、精度高和可重复性好。
三、信号增强的应用信号增强在实际应用中具有广泛的应用领域，包括通信、音频、视频、医疗等。
1. 通信领域在通信系统中，信号调理和增强是确保传输质量和通信稳定性的关键步骤。
采样调理电路
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
3.4 A/D采样电路及信号调理电路
对连续信号)
x,按一定的时间间隔s T抽取相应的瞬时值（即通常所说的离散化），这个过程
(t
称为采样。
)
x，简称为采样信号。
(s
x经过采样后转换为时间上离散的模拟信号)
(t
s nT
本系统中采集的模拟量主要是交流电压/电流（计算功率用）、整流输出直流电压/电流（用作脉冲调整）等交流量和直流量，此外加调理电路的作用是把采样信号进行硬件上的定标，变成DSP的A/D口可以识别的0~3.3V电平以内的信号。
3.4.1互感器电路原理及选型
图3.9电压互感器原理图
如图3.9，电流型电压互感器采用星格SPT204A（2mA/2mA）,R1是熔断电阻防止电流过大烧坏互感器，R2为限流电阻将电压信号转化为2mA电流信号，R3为压敏电阻起过电压保护作用，二次侧输出为2mA电流信号送至采样模块。
图3.10电流互感器原理图
如图3.10，电流互感器采用互感器采用星格SCT254AZ，将一次侧5A交流输入转化为2.5mA 输出送至采样板。
3.4.2交流电压/电流采样电路
交流电压/电流采样电流采样信号来自同步变压器经霍尔电压/电流传感器的电压电流源。
为了更清楚的阐述采样电路的工作原理，首先需对电路中的重要器件LM358作简要说明：LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
（1）交流电压采样电路整流器的输入是三相三线制，无中线，交流电压采集的是经过电流型电压互感器后的交流电流信号,以A相采样电路为例，如下图所示，输入电压经过放大电路电压跟随之后，叠加+1.5V的直流量，确保正弦电压的负半周上移到DSP能处理的单极性电压信号+3.3V 电压范围之内：
图3.11交流采样电路
Rd0为熔断电阻,防止电流过大；Rd1,Rd2为限流电阻，LM358作电压跟随。
滑动变阻器Wd0另一侧输入+1.5V 电压，将电压信号变为单极性信号；电容Cd2、Cd3起去耦作用;电阻Rd3为限流电阻，限定电路的工作电流.，使电路在一个合适的工作状态下运行。
稳压管Dd0电压设为3V,使得ADCINB1口的输出电压基本稳定在3V 及其以下。
采样之后的信号送至TMS320F2812的A/D 口进行处理。
(2)交流电流采样电路交流电流采样电路与电压采样原理基本相同，但相比较而言，电流采样电路更为复杂，同样以A 相电流采样为例，采样电路图如下图3.12所示：
图3.12 A 相交流电流采样电路
如上图3.12所示，电流互感器二次侧加双向稳压管起钳位作用，使得IT1+、IT1-两端电压保持稳定，电流采样电路等效原理图如下所示：
图3.13电流采样原理图
如上图3.13所示，电流互感器将一次交流信号转化为2.5mA 交流信号，经过LM358后转化为电压信号，+1.5V 提供一个直流偏量将电压信号转化为单极性信号，再经过调幅、滤波和电压跟随电路后送DSP 处理，该信号可由下式计算：
5.1)()()(3111++*-=R R t i t u （3.2）
则输出信号u0为：
5
.1101210)(5
.1)()(14
24
10++*-=++*
-=k
k k
t u R R R t u t u （3.3）
直流电压电流量在系统中是控制的输出量，同时也是反馈量，其采样电路如图3.14所示:
图3.14直流电压采样电路
、Ca2作去耦用，运放DSP 的正常工作。
u1
u0。
