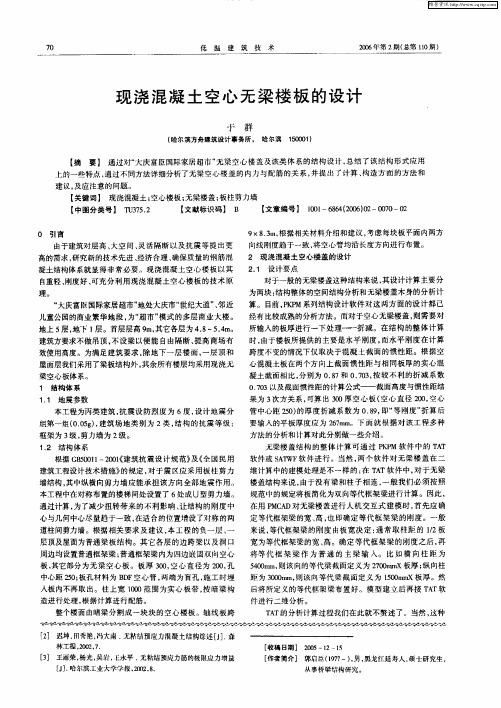

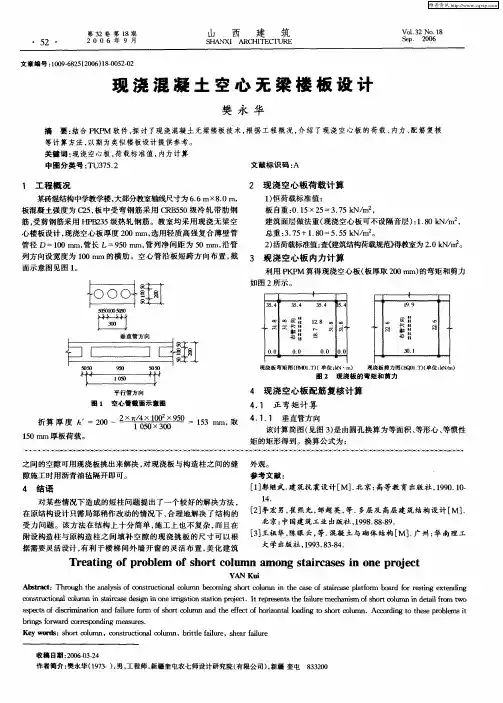

浅谈现浇空心楼板设计及施工-图文一、现浇砼空心楼板的设计原理无梁楼盖是一种双向受力楼盖，板直接支承于柱上，其传力途径是楼面荷载由板传至柱或墙，再传给基础，因此，它的柱网都采用正方形或矩形，以正方形最为经济，板内钢筋沿两个方向布置。
现浇混凝土空心楼盖，从正截面强度来看，在现浇楼板中放置芯管形成孔洞，沿布管方向的板的正截面变成了“工”字形截面。
空心率一般是30-40%，重量比实心楼板轻，而且承载能力约为实心楼板的80%左右。
无梁楼盖的特点是传力体系简化，又没有梁，因此扩大了楼层净空，并且底面平整，模板简单，便于施工，同时衍生出隔音隔热保温，节约安装费用、增强防火性能等优点。
无梁楼盖的主要缺点是由于取消了肋梁，无梁楼盖的抗弯刚度减小、挠度增大；柱子周边的剪应力高度集中，可能会引起局部板的冲切破坏。
因此当柱网较大(＞8m)且荷载较大时，柱顶设柱帽以提高板的抗冲切能力。
无梁板与柱构成的板柱结构体系，侧向刚度较差。
所以当层数较多或抗震要求较高时，一般需设剪力墙来增加侧向刚度、抵抗水平荷载，构成板柱-剪力墙结构。
1.破坏特征板面图1无梁楼盖的破坏裂缝板底2.受力特点a)单向板b)双向板c)无梁板图1单向板、双向板和无梁板的受力比较无梁楼盖可按柱网划分成若干区格，将其视为由支承在柱上的“柱上板带”和弹性支承于柱上板带的“跨中板带”组成的水平结构，柱中心线两侧各1/4跨度范围内的板带称为柱上板带，跨中板带是柱上板带之间的部分，其宽度是跨度的1/2。
考虑到钢筋混凝土板具有内力重分布的能力，可以假定在同一种板带宽度内，内力的数值是均匀的，钢筋也可以均匀地布置。
亦可以从用暗梁形式来配置。
（暗梁形式详“空心楼盖规程”）图3无梁楼盖柱上板带的划分3.内力计算（空心楼盖规程）（1）拟梁法（2）直接设计法（3）等代框架法等代框架法是把整个结构分别沿纵、横柱列划分为具有“等代框架柱”和“等代框架梁”的纵向等代框架和横向等代框架。

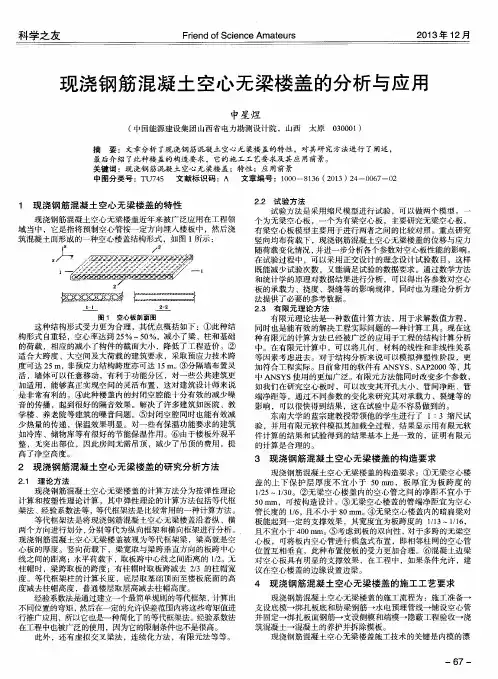

空心无梁楼板施工方法空心无梁楼板是一种常见的楼板结构形式，它具有较轻的自重、较大的跨度和较好的隔声隔热性能。
在建筑施工中，空心无梁楼板的施工方法也是一个重要的环节。
本文将介绍空心无梁楼板的施工步骤和注意事项。
一、材料准备在开始施工之前，首先要准备好所需的材料。
空心无梁楼板的主要材料包括水泥、砂浆、砖块、钢筋等。
这些材料应选择质量好且符合相关标准的产品，以确保施工质量。
二、施工准备在施工前，要清理施工现场，确保地面平整、无杂物。
同时，要做好安全措施，如设置安全警示标志，确保施工人员的安全。
三、绑扎钢筋首先需要进行钢筋的绑扎工作。
根据设计要求，在楼板的整个平面上铺设钢筋网格，并将钢筋通过焊接或绑扎固定在一起。
钢筋的数量和尺寸应符合设计要求。
四、安装模板在钢筋绑扎完成后，需要安装模板。
模板可以使用木板、钢板或其他材料制作。
将模板按照设计要求的尺寸和布置方式安装在钢筋上，并确保平整牢固。
五、浇筑混凝土模板安装完成后，可以进行混凝土的浇筑工作。
首先要将混凝土搅拌均匀，并用泥浆灌浆机将其倒入模板内。
在浇筑过程中，要注意控制浇筑速度和厚度，保持混凝土的均匀性。
六、养护混凝土浇筑完成后，需要进行养护工作。
在养护期间，要定期浇水保持混凝土湿润，并采取其他措施防止混凝土开裂。
七、拆除模板经过一定的养护时间后，混凝土达到足够的强度后，可以拆除模板。
拆除模板时要小心操作，避免对混凝土造成损坏。
八、检查验收最后，要对施工的空心无梁楼板进行检查和验收。
检查楼板的平整度、强度和其他性能指标是否符合要求，并进行必要的修复和调整。
空心无梁楼板施工方法需要严格按照设计要求和相关规范进行操作，确保施工质量和工程安全。
在施工过程中，还应注意施工现场的安全和环境保护，并及时处理施工中出现的问题。
通过合理的施工方法和严格的质量控制，空心无梁楼板可以达到设计要求，为建筑提供稳定可靠的楼板结构。

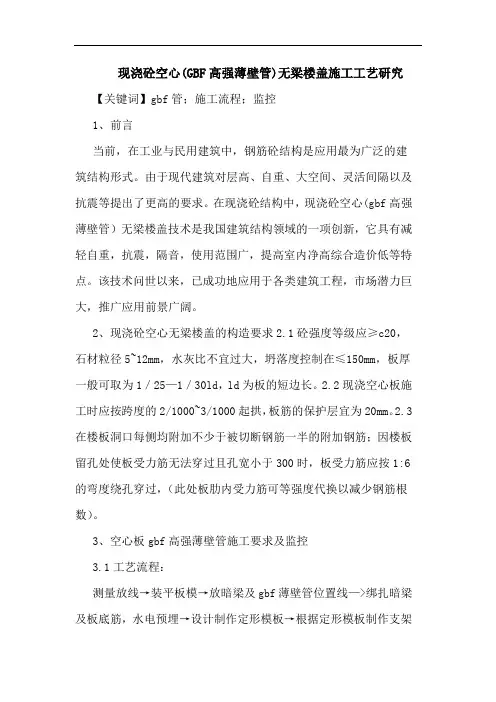

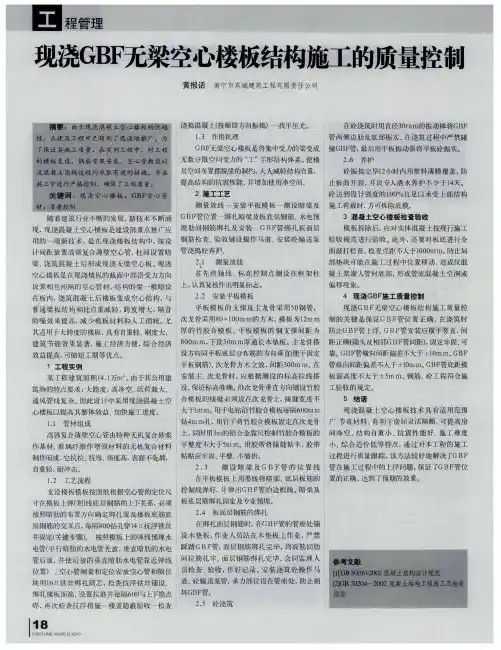

现浇砼空心(GBF高强薄壁管)无梁楼盖施工工艺研究【关键词】gbf管；施工流程；监控1、前言当前，在工业与民用建筑中，钢筋砼结构是应用最为广泛的建筑结构形式。
由于现代建筑对层高、自重、大空间、灵活间隔以及抗震等提出了更高的要求。
在现浇砼结构中，现浇砼空心(gbf高强薄壁管）无梁楼盖技术是我国建筑结构领域的一项创新，它具有减轻自重，抗震，隔音，使用范围广，提高室内净高综合造价低等特点。
该技术问世以来，已成功地应用于各类建筑工程，市场潜力巨大，推广应用前景广阔。
2、现浇砼空心无梁楼盖的构造要求2.1砼强度等级应≥c20，石材粒径5~12mm，水灰比不宜过大，坍落度控制在≤150mm，板厚一般可取为1／25—1／30ld，ld为板的短边长。
2.2现浇空心板施工时应按跨度的2/1000~3/1000起拱，板筋的保护层宜为20mm。
2.3在楼板洞口每侧均附加不少于被切断钢筋一半的附加钢筋；因楼板留孔处使板受力筋无法穿过且孔宽小于300时，板受力筋应按1:6的弯度绕孔穿过，（此处板肋内受力筋可等强度代换以减少钢筋根数）。
3、空心板gbf高强薄壁管施工要求及监控3.1工艺流程：测量放线→装平板模→放暗梁及gbf薄壁管位置线—>绑扎暗梁及板底筋，水电预埋→设计制作定形模板→根据定形模板制作支架→现场安装固定支架→安装、校正薄壁管→绑扎楼板上层钢筋网片→楼板模板钻孔、绑扎抗浮铁丝→检查，验收→铺设操作马道，安混凝土输送泵管→浇捣混凝土→混凝土养护→拆板底模3.2操作要点：3.2.1设计制作定型模具根据图纸设计薄壁管的管径、薄壁管的保护层厚度及相邻薄壁管之间的净距设计定型模具，用于制作支架，定型模具设计时支架孔径要比薄壁管管径大5mm，便于薄壁管安装。
3.2.2根据定形模具制作支架根据每跨内薄壁管的数量确定支架长度，然后在定形模具上采用钢筋进行焊接制作支架。
支架宜每隔五个管孔焊接一个钢筋撑脚。
防止支架在安装过程中发生倾倒。

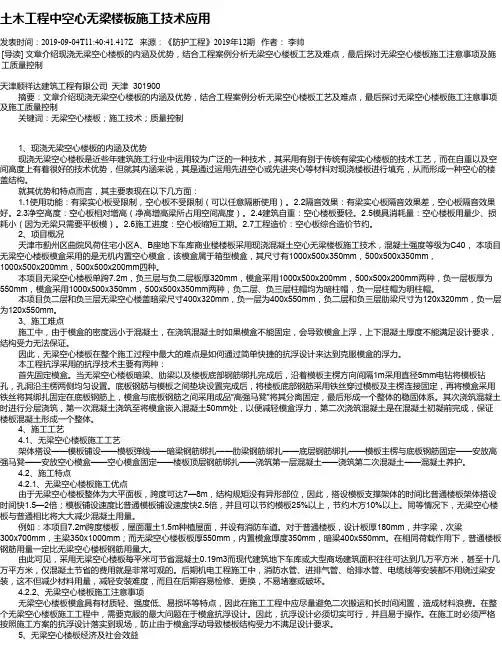

土木工程中空心无梁楼板施工技术应用发表时间：2019-09-04T11:40:41.417Z 来源：《防护工程》2019年12期作者：李帅[导读] 文章介绍现浇无梁空心楼板的内涵及优势，结合工程案例分析无梁空心楼板工艺及难点，最后探讨无梁空心楼板施工注意事项及施工质量控制天津顺祥达建筑工程有限公司天津 301900 摘要：文章介绍现浇无梁空心楼板的内涵及优势，结合工程案例分析无梁空心楼板工艺及难点，最后探讨无梁空心楼板施工注意事项及施工质量控制关键词：无梁空心楼板；施工技术；质量控制 1、现浇无梁空心楼板的内涵及优势现浇无梁空心楼板是近些年建筑施工行业中运用较为广泛的一种技术，其采用有别于传统有梁实心楼板的技术工艺，而在自重以及空间高度上有着很好的技术优势，但就其内涵来说，其是通过运用先进空心或先进夹心等材料对现浇楼板进行填充，从而形成一种空心的楼盖结构。
就其优势和特点而言，其主要表现在以下几方面： 1.1使用功能：有梁实心板受限制，空心板不受限制（可以任意隔断使用）。
2.2隔音效果：有梁实心板隔音效果差，空心板隔音效果好。
2.3净空高度：空心板相对增高（净高增高梁所占用空间高度）。
2.4建筑自重：空心楼板要轻。
2.5模具消耗量：空心楼板用量少、损耗小（因为无梁只需要平板模）。
2.6施工进度：空心板缩短工期。
2.7工程造价：空心板综合造价节约。
2、项目概况天津市蓟州区曲院风荷住宅小区A、B座地下车库商业楼楼板采用现浇混凝土空心无梁楼板施工技术，混凝土强度等级为C40，本项目无梁空心楼板模盒采用的是无机内置空心模盒，该模盒属于箱型模盒，其尺寸有1000x500x350mm，500x500x350mm，1000x500x200mm，500x500x200mm四种。
本项目无梁空心楼板单跨7.2m，负三层与负二层板厚320mm，模盒采用1000x500x200mm，500x500x200mm两种，负一层板厚为550mm，模盒采用1000x500x350mm，500x500x350mm两种，负二层、负三层柱帽均为暗柱帽，负一层柱帽为明柱帽。
目录一、开题报告 (1)二、英文翻译 (4)三、论文正文 (6)（一）、引言 (6)（二）、正文 (7)1、工程概况及结构特点 (7)2、施工工艺流程 (7)3、施工要点 (8)4、成品保护 (12)5、质量控制 (13)6、与其它楼板结构形式的对比 (13)7、结论 (15)8、讨论意见 (16)9、现浇混凝土空心板技术在主体结构设计方面的影响 (16)10、附图 (18)四、参考文献 (20)开题报告1、课题的来源及选题的依据随着建筑业的不断发展，建筑科学的不断发达，各种新技术、新工艺、新材料在建筑施工中得以广泛应用，并且更新很快，这一方面体现了科学技术的进步，但另一方面也给施工企业提出更高的要求。
现浇混凝土空心板技术就是最近才在新疆得以应用的一种新的技术。
现浇混凝土空心无梁楼板是在普通混凝土楼板中埋入特制的高强复合薄壁心管（GBF管），与混凝土浇筑为体形成的，具有受力性能好、材料省、自重轻、模板简单的优点，可在各种形式的房屋中用作楼板。
根据空心楼板的特点，就不能用常规的施工方法进行施工，必须制定一套有针对性的行之有效的方案，以确保工程中工期和质量。
2、课题在理论或实际应用方面的价值现浇混凝土空心板技术在工程设计中越来越普遍的被采用，通过此项技术在乌鲁木齐中级人民法院审判办公大楼中的应用所得到的经验，从而使这项技术能更快的被普及，同时也针对施工中出现的问题提出一定的建议。
3、课题研究拟采用哪些方法和手段阐析法图示法对比法4、课题研究拟解决的关键问题GBF管的抗浮措施，正确的施工工艺流程，钢筋绑扎及空心管的安装，成品保护措施5、论文大纲〈乌鲁木齐中级法院审判办公大楼现浇混凝土空心楼板施工〉一、概述二、正文2、工程概况及结构特点3、施工工艺流程4、施工要点3.1 材料要点3.2 模板工程3.3 钢筋及空心管安装技术3.4 现浇混凝土空心管楼板混凝土浇筑5、成品保护6、质量控制7、与其它楼板结构形式的对比8、结论及讨论意见9、现浇混凝土空心板技术在主体结构设计方面的影响10、附图三、参考文献乌鲁木齐中级法院审判办公大楼现浇混凝土空心楼板施工[摘要]：本文通过乌鲁木齐市中级法院审判办公大楼采用高强复合薄壁管非抽芯成孔工艺施工的现浇混凝土无梁空心楼板施工技术的实践，介绍了现浇无梁空心楼板的施工过程及其特点，从而反映此类结构受力合理、技术先进、性能优异、效益显著，是建筑结构上技术性、科学性和经济性有机结合的典范，具有巨大的社会经济价值。
[关键词]：高强复合薄壁管工字形密助梁抗浮锚锭保温隔音经济效益Construction of On–site pouring HollowConcrete Floor Board of Wulumuqi IntermediateCourt trial–office Building概述空心管无梁楼板技术是一项新型的现浇混凝土楼板内模体系技术。
此类结构技术在国外已有几十年的历史，如美国的―现浇（铁皮管）芯板体系‖、法国SITOTO公司的―充气摸板‖等。
我国在二十世纪末期，由新疆岳麓巨星建材有限公司经过多年艰苦的研究，现浇无梁高强薄壁空心管新技术获得成功，并区的多项专利。
经建设部组织专家鉴定确认，认为该技术独特、构思新颖，整体水平处于国内外领先，填补了国内空白，《欧洲时报》、《纽约时报》、《泰晤士报》等世界知名媒体多次进行了深入报道，在国际建筑界产生广泛的影响。
∙2005-1-10 23:18∙回复220.171.167.* 2楼该项技术的原理为：在楼板内按设计间距预埋高强复合薄壁管（GBF空心管），柱间设置暗梁，在不取出内管的情况下浇灌混凝土，从而形成类似单向小―工‖字形密助梁受力的现浇多孔空心板或以隐形密助梁受力的现浇空心板，预埋的空心管起到了现浇混凝土内部模板的作用。
空心管无梁楼板有受力好、自重轻、材料省的特点。
目前这项技术已广泛应于大空间、大面积、不需吊顶的各类工程当中，该技术关键是结构空心部分的形成，它不同预制空心板的抽芯形成，它采用封头空心短管预埋固定做永久性芯模的形式，空心短管是采用特种制管工艺原理制成的高强薄壁管，其材料包括高分子胶凝材料、特种扦维、砂、水和添加剂等，按一定比例组成，空心管由专用机械设备制作生产，在自然条件下养护不少于15 d，当强度达到百分之八十时即可出厂，这种空心短管简称为G BF管。
现浇无梁空心楼板是一种不同于传统结构模式，是继肋梁楼板，密肋楼板、无粘结预应力平板后开发的一种现浇结构体系，它融合了预制空心板、无梁楼板、密肋楼板等各自优点于一体，将受力性能良好的工字梁与蜂窝状结构特性运用到楼板结构中去的一种优化体系，也可以说是一种纵横交错的空腹立体结构。
1.工程概况及结构特点1.1工程概况乌鲁木齐中级法院审判办公大楼，地处乌鲁木齐市七道湾乡南大湖村二队，南胡绿色广场西侧，由乌鲁木齐市建筑设计研究院设计。
该工程建筑面积为392 75平方米，占地7000平方，檐高36米，地下一层地上八层。
负一层为设备用房，一至四层为公共用房，大小审判厅4 8个，五至八层为办公用房，设有三部消防电梯，四个消防楼梯通道，该建筑设有中央空调系统、消防（喷淋烟感）系统、综合部线（监控）、宽带等，是一座智能化的现代建筑。
1.2结构特点主体为框架–剪力墙结构，楼板设计采用现浇混凝土空心管无梁楼板技术，局部为普通混凝土现浇板，混凝土强度为C30，设计板跨为7. 2--8.4 M，板厚350㎜。
板钢筋保护层厚度：上部为20㎜，下部为20㎜，板的设计活荷载为2. 0KN/m ²,柱截面为6 00*60 0、700 *700、8 00*80 0、100 0*100 0，除建筑物四周外墙设有框架梁以外，其他均为无柱帽、无梁空心楼板，框柱之间在板内设有800*35 0的扁梁，扁梁配筋：跨中16根罗纹22的钢筋：支座处为16根罗纹25的钢筋。
扁梁与柱交接处周遍300毫米范围内为实心混凝土，G BF管离肋梁边净距不应小于30毫米，离预留洞边净距不应小于5 0毫米，离扁梁边净距大于30毫米，GPF管采用1. 0米和1.9 米两种规格标准管，空心管直径250毫米，重13K g/m,壁厚10毫米，管与管之间5 0—100毫米为实心混凝土。
板跨大于5米时按千分之三起拱，楼板空心率为百分之三十三点三二，空心楼板双层双向配筋：板底为1 2@ 10 0、板面8@20 0，管内附加罗纹12的钢筋。
2、施工工艺流程空心管无梁楼板的施工工艺与普通混凝土楼板大不相同，要复杂的多。
正确合理的施工顺序可减少许多不必要的返工，既节约时间又节省劳动力。
具体如下：大面积施工之前，为了避免不必要的返工，应先选1—2跨具有代表性的作为样板跨来施工。
全部的施工人员到现场观看，熟悉正确的施工工艺，并注意容易出现问题的环节，提早预防。
还可以通过操作人员的实际操作和丰富的经验，摸索出更为合理的施工方法。
3、施工要点3.1 材料要求3.1.1 GBF 空心管进场前要先进行验收，在安装前应检查其是否破裂是否平直，两侧堵头是否严密牢固，不符合要求的严禁使用。
验收：规格、批量按合同检查；本批出厂合格证；外观逐根检查，要求无贯通裂缝和穿孔；蜂窝每管不超过3处；管径允许±1 0，长度允许±20；填写验收记录单。
堆放与吊运：小心轻放，严禁抛掷；堆放场地应坚实平整和干净。
3.1.2 混凝土等级为C3 0，为保证工程质量混凝土采用预拌混凝土，由于空心管之间的管距只有5㎝，距离板底也只有5㎝，浇筑的混凝土应采用一级配，石子粒径控制在5—20㎜，采用中砂，为保证其流动性要大一些，适当掺入一定量的减水剂和粉煤灰等掺合料，坍落度控制在160—180mm。
∙2005-1-10 23:18∙回复220.171.167.* 3楼3.2 模板工程本工程的现浇混凝土空心楼板，折算成实心板的厚度为250㎜，楼板的自重较大，模板的支撑体系必须通过周密的计算来决定。
平板底模的支设材料采用常用的12㎜厚的竹胶板、6×10㎝的松木木方，ф48×3.5钢管及扣件等。
根据严格的计算，支撑立杆的搭设间距为900×1100㎜，水平钢管上平铺松木方，考虑到平板的自身荷载、施工荷载等各方面因素，而且竹胶板的挠度又较大，松木方应竖放，水平间距不超过40㎝，以保证平板的底部混凝土的平整度，为装饰工程提供条件。
3.3 钢筋空心管的安装本工程采用的空心管直径250㎜,长度450—1300不等，标准管长度为950㎜，设计要求每跨非标准空心管最多使用一道。
空心管楼板的结构是按多道小―工‖字形梁考虑的，其钢筋安装特点：j精度要求高；k每道―工‖字形梁主筋集中分布在小―工‖字形梁腹板上下部位（详图1）3.3.1绘制楼板―工‖字梁布置图和排管图，设计要求楼板两边实心板必须安装―工‖字形梁钢筋，板周边实心板宽度不得小于100㎜，考虑到孔洞及管线，预埋构造柱钢筋的影响，具体施工时必须绘制―工‖字梁布置图及排管图。
计算出空心不定期档数，每档标准管根数和非标准管长度。
然后再考虑楼板上的预留管、预留洞和预留构造柱钢筋的因素，因此制宜设计非标准管这样就可以绘制排管图。
3.3.2 放―工‖字梁钢筋和横向小肋梁的钢筋位置线，平板模板支完检查合格后，按―工‖字梁布置图和排管图，在模板上放出，―工‖字梁和横向肋梁位置线，作为钢筋精确定位标志。
3.3.3 绑扎楼板底筋、立楼板钢筋拉钩，按模板上弹出的钢筋位置线，绑扎楼板底筋、立楼板钢筋拉钩，每道―工‖字梁底部有3根主筋，其中中间1根主筋与―工‖字梁中心线对齐（即与模板上弹线对齐），其它2根与中间1根的净距为3—4㎝。
钢筋和拉钩应位置精确，横平竖直。
过绑扎钢筋边将钢筋垫块绑好。
为保证拉钩与钢筋连接牢固，宜将拉钩与钢筋点焊。
3.3.4 摆放空心管空心管由指定生产厂家直接提供，空心管进场后应仔细检查其直径、圆度、长度、平整度、壁厚和两侧堵头的牢固程度，不符合要求的不得使用。
空心管检查合格后，按排管图摆放空心管，边摆设放边将空心管垫块垫好，并将空心管位置较正临时固定。
3.3.5 绑扎楼板上部钢筋楼板上部钢筋按设计间距穿过钢筋拉钩，绑扎到位。
―工‖字梁及空心管间的小肋梁的上、下钢筋要对齐绑扎。
3.3.6 空心管定位和四周混凝土厚度的控制钢筋绑扎完后，应调校空心管位置再固定空心管，防止其水平移动。
由于薄壁管底部混凝土层较薄，因此安装底部钢筋时，必须认真安放并固定好垫块在铺管前应先进行一次检查调整，以确保底部混凝土层的厚度。
为保证薄壁管的间距和顺直，以而保证肋梁和―工‖字梁腹板的宽度可用木块或混凝土砂浆垫块对薄壁管进行固定。
用木块固定的，浇注宽混凝土后应及时取出。
（详图2）3.3.7 空心管的抗浮措施现浇混凝土空心管楼板使用的为大流淌性混凝土，空心管自重很轻，混凝土一旦流到空心管下部，就会将空心管连同钢筋网顶起来，上浮力很大。
