EMC测试的具体说明(关于BCM设计相关的)

EMC主要测试项目及测试方法详解第一篇：传导发射(Conducted Emission)传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。

1. 测试标准：有CISPR22（ITE），CISPR14-1（家电和工具），CISPR13（A V），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。

2. 测试方法：1) 仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等，当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。

2) 测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1,15里面是10cm +/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。

辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm。

手持II类设备需要包模拟手。

CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。

3) 测试频段：大多是150kHz-30MHz，CISPR15是例外（骚扰电压9kHz-30MHz，插入损耗150kHz-1,605kHz）。

EMC测试指南你在测试中知道测试工程师为了测了那些项目吗？用的什么标准吗？这是我的一点常识！！不要见笑。

前两天偶然见到一个老兄，说我不懂标准。

我笑了一下。

我知道我了解的不是太多。

如果说我不懂，我有些不能接受了，，，呵呵。

以下仅供参考！！！EMC测试指南一、EMI（电磁骚扰）分射频和工频两类测试●射频类测试项目：1.1 射频分传导和辐射两项测试射频传导（屏蔽室测试）1.1.1 传导分电压和功率两项测试1.1.2 传导电压标准：CISPR11、14、15、221.1.3 传导功率标准：CISPR11、14射频辐射（电波暗室测试）1.1.4 射频辐射标准：CISPR11、22、IEC60571●工频类测试项目（实验室测试）1.2 工频分谐波和闪烁两项测试工频谐波1.2.1 IEC6100-3-2工频闪烁1.2.2 IEC6100-3-3二、EMS（电磁敏感度）分瞬变、射频、低频磁场、电源质量●瞬变类测试项目（实验室测试）2.1 瞬变分静电、瞬变脉冲和浪涌三项测试瞬变静电IEC6100-4-2瞬变脉冲IEC6100-4-4瞬变浪涌IEC6100-4-5●射频类项目2.2 射频分传导和辐射两项测试射频传导IEC61004-6（实验室测试）射频辐射IEC6100-4-3（电波暗室测试）●低频磁场类测试项目（实验室测试）2.3 低频磁场分脉冲磁场和工频磁场两项测试脉冲磁场IEC6100-4-9工频磁场IEC6100-4-8电源质量类测试项目（实验室测试）2.4分跌落、中断、电压变化三项测试IEC6100-4-11注：几点说明：1. 传导功率测试面积 > 7x1M2. 传导电压测试桌：推荐 2x1.5x0.8要考虑柜式设备的测试面积。

3. 谐波及闪烁测试面积 >2x24. 静电放电测试桌：推荐 2x1.5x0.85. 瞬变及电源质量测试桌：推荐 2x1.5x0.84. 5. 可用同一张测试桌6. 传导射频敏感度测试桌：推荐 2x1.5x0.85. 6. 可用同一张测试桌7. 屏蔽室和实验室要有相应的温湿度要求8. 敏感度测试时周围不能有敏感设备9. 在实验室做测试时，周围不能有发射或干扰设备否则测试要在屏蔽室内进行。

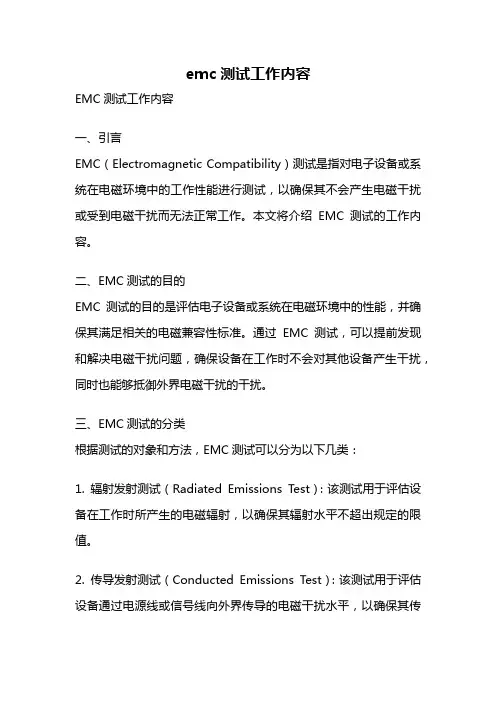

emc测试的标准和测试的主要项目EMC测试（Electromagnetic Compatibility Testing）主要用于衡量电子设备在电磁环境中的兼容性。

该测试的标准和主要项目如下：1. 标准：- 国际电工委员会（IEC）标准：包括电磁兼容性方面的国际标准，如IEC 61000系列标准；- 美国联邦通信委员会（FCC）标准：主要包括对无线电设备的EMC要求，如FCC Part 15标准；- 欧洲联盟标准（CE标准）：主要基于EMC指令，包括EN55022、EN55024等标准。

2. 主要项目：- 辐射发射（Radiated Emissions）测试：检测设备产生的电磁辐射是否超过了允许的限值；- 传导发射（Conducted Emissions）测试：检测设备通过电源线、数据线等传导途径对外界环境造成的电磁干扰；- 辐射抗扰度（Radiated Immunity）测试：评估设备在电磁环境中的抗扰度，即设备对外界电磁场的耐受程度；- 传导抗扰度（Conducted Immunity）测试：评估设备对外界电磁场通过传导途径的干扰的耐受程度；- 静电放电（ESD）测试：模拟设备与静电电荷的接触和分离过程，检测设备对静电干扰的抵抗能力；- 快速瞬态扰动（Fast Transient Burst）测试：模拟电源线上的快速电压瞬变事件，评估设备对其的抵抗能力；- 割线浪涌（Surge）测试：检测设备在电源线上可能遇到的突发电压变化，并评估设备对其的抵抗能力；- 吸收性干扰（Radiated Susceptibility）测试：评估设备对外界辐射电磁场的敏感程度。

值得注意的是，具体的EMC测试项目和标准可能会因国家、行业、产品类型等而有所不同，上述项目仅供参考。

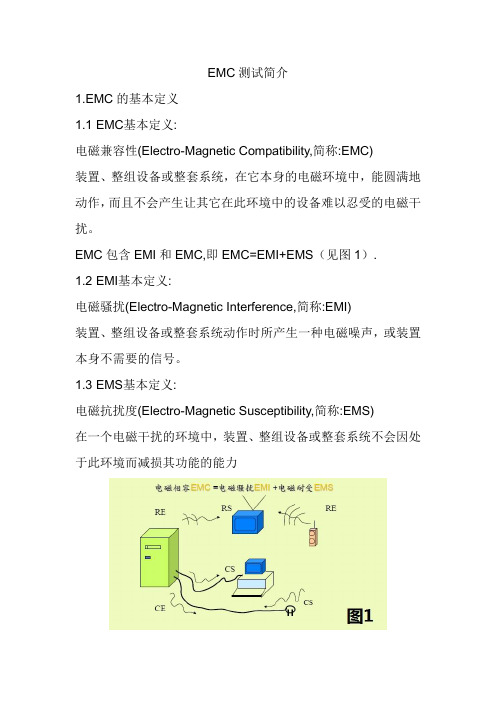

EMC测试简介1.EMC的基本定义1.1 EMC基本定义:电磁兼容性(Electro-Magnetic Compatibility,简称:EMC)装置、整组设备或整套系统，在它本身的电磁环境中，能圆满地动作，而且不会产生让其它在此环境中的设备难以忍受的电磁干扰。

EMC包含EMI和EMC,即EMC=EMI+EMS（见图1）.1.2 EMI基本定义:电磁骚扰(Electro-Magnetic Interference,简称:EMI)装置、整组设备或整套系统动作时所产生一种电磁噪声，或装置本身不需要的信号。

1.3 EMS基本定义:电磁抗扰度(Electro-Magnetic Susceptibility,简称:EMS)在一个电磁干扰的环境中，装置、整组设备或整套系统不会因处于此环境而减损其功能的能力2.EMC标准简介EMC 标准是特定国家或组织根据它们的要求，针对不同产品而制定的电磁兼容符合性标准。

EMC 标准一般由各个权威机构制定，常见的如：3.常见EMC测试项目简介3.1 辐射骚扰测试(RE)辐射骚扰测试(Radiated disturbance,简称RE)，包含空间辐射和磁场辐射测试。

辐射骚扰主要是指能量以电磁波的形式由产品发射到空中，或能量以电磁波形式在空间传播对周边产品的影响。

辐射骚扰超标的产品可能引起周围装置、设备或系统性能降低，干扰信息技术设备或其他电子产品的正常工作，并对人体造成一定危害。

辐射骚扰是电磁兼容的重要内容，也是测试最不容易通过且最难整改的项目之一。

3.2 电源端子传导骚扰测试(CE)电源端子传导骚扰测试(Conducted disturbance at the mains ports,简称CE)，又称传导测试。

传导骚扰主要是指产品的电源端子对整个公共电网的影响。

传导骚扰超标的产品可以引起在同一电网的电子设备性能降低，干扰电子设备的正常工作。

传导骚扰是电磁兼容的重要内容，也是测试最不容易通过且最难整改的项目之一。

EMC主要测试项目及测试方法详解第一篇：传导发射(Conducted Emission)传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。

1. 测试标准：有CISPR22（ITE），CISPR14-1（家电和工具），CISPR13（A V），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。

2. 测试方法：1) 仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等，当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。

2) 测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1,15里面是10cm +/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。

辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm。

手持II类设备需要包模拟手。

CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。

3) 测试频段：大多是150kHz-30MHz，CISPR15是例外（骚扰电压9kHz-30MHz，插入损耗150kHz-1,605kHz）。

电子设备的EMC测试与电磁兼容性设计电子设备的EMC测试和电磁兼容性设计是确保设备在电磁环境中正常运行的关键步骤。

本文将详细介绍EMC测试和电磁兼容性设计的步骤和要点。

一、EMC测试的步骤：1. 确定测试标准：根据国家或地区规定的标准，如国际电工委员会（IEC）的标准等，确定需要遵守的测试标准。

2. 制定测试计划：根据设备的类别和用途，制定详细的测试计划，包括测试方法、测试设备和测试环境等。

3. 准备测试设备：根据测试计划，准备适当的测试设备，如频谱分析仪、电磁场发生器等。

4. 进行辐射测试：将设备放置在准备好的测试环境中，使用适当的测试设备对设备进行辐射测试，以确定设备辐射电磁波的功率和频率。

5. 进行传导测试：使用传导测试设备对设备进行传导测试，以检测设备是否会向周围环境辐射电磁干扰。

6. 记录测试结果：对测试结果进行记录和分析，包括设备是否符合标准要求以及可能存在的问题和改进措施。

二、电磁兼容性设计的要点：1. 信号屏蔽：使用金属屏蔽或电磁屏蔽材料来阻挡电磁波的传播，减少设备之间的干扰。

2. 地线设计：合理布置设备的地线，减少接地电阻，提高设备抗干扰能力。

3. 电源滤波：通过安装电源滤波器来减少电源输入线上的电磁干扰，提高设备的抗干扰能力。

4. 信号阻抗匹配：合理设计信号线的阻抗，匹配设备和接口之间的信号传输，减少信号反射和干扰。

5. 设备间距离：合理安排设备之间的距离，避免电磁场相互干扰，降低干扰风险。

6. 接地保护：使用防雷设备或接地保护措施，减少设备受到雷击等外部电磁干扰的影响。

7. 屏蔽电缆：使用屏蔽电缆来传输信号，减少电磁波的干扰。

8. EMI滤波：在电路中加入EMI滤波器，减少电磁干扰的传播和影响。

通过进行EMC测试和电磁兼容性设计，可以保证电子设备在电磁环境中的性能和稳定性。

同时，合理的电磁兼容性设计还能够减少设备对周围环境的干扰，提高工作效率和安全性。

总之，EMC测试和电磁兼容性设计是电子设备开发过程中不可或缺的环节。

EMC主要测试项目及测试方法EMC测试项目主要包括以下几个方面：1. 辐射测试（Radiated Emissions Testing）：测试设备对周围环境产生的电磁辐射的强度进行测试，以确保不会超过国家或国际标准的辐射限制。

测试方法：-在屏蔽室或开放空间中使用天线测量设备辐射的电磁场。

-使用频谱分析仪或扫频信号发生器进行辐射电磁波的频谱分析。

2. 抗辐射测试（Radiated Immunity Testing）：测试设备在强电磁场环境下能否正常工作，以确保不会受到辐射源的干扰。

测试方法：-在屏蔽室中使用天线模拟外部电磁场，观察设备是否受到干扰。

-使用频谱分析仪或扫频信号发生器监测设备的敏感性。

3. 传导测试（Conducted Emissions Testing）：测试设备通过电源线、信号线等传导途径向其他设备传导的电磁干扰强度，以确保不会超过国家或国际标准的限制。

测试方法：-使用专用测试设备，在不同频率下测量设备传导的电磁干扰。

-使用频谱分析仪或扫频信号发生器进行电磁干扰的频谱分析。

4. 抗传导测试（Conducted Immunity Testing）：测试设备在传导途径上接受到的来自其他设备的电磁干扰强度，以确保设备不会受到干扰。

测试方法：-使用专用测试设备通过电源线、信号线等传送电磁波信号，观察设备的抗干扰能力。

-使用频谱分析仪或扫频信号发生器监测设备的抗干扰能力。

5. 静电放电测试（Electrostatic Discharge Testing）：测试设备在静电放电环境下是否能正常工作，以确保设备不会受到静电干扰。

测试方法：-使用静电放电发生器模拟不同强度的静电放电，观察设备的工作情况。

-使用示波器或信号分析仪监测设备在静电放电时的电压和电流变化。

6. 快速瞬态电压测试（Fast Transient Voltage Testing）：测试设备在快速变化的电压条件下是否能正常工作，以确保设备不会受到电压瞬态的影响。
