莱钢3200m3高炉炉况失常的处理

高炉车间高炉炉况的调剂与失常的处理高炉生产是一个复杂的冶炼过程，受很多内外因素的影响，这些因素是经常变化的，因此高炉工作者应努力做到“分析好上班，操作好本班，照顾到下班”。

依据正确的观察、分析、判断、采取及时果断的调节措施，纠正由于种种原因所破坏的冶炼平衡，以保持炉况稳定顺行，一般情况下，影响炉况波动的主要因素有：1、原燃料物理、化学性质波动。

（包括烧结、球团粉末量、原燃料）2、气候条件变化（即气温、温度、下雨、下雪等）3、设备状况影响（包括热风炉及装料设备故障，冷却设备漏水，喷煤设备故障，铁口失常，检测设备失灵等）。

4、操作因素。

6.1正常炉况的标志：6.1.1炉缸工作全面均匀活跃，炉温充沛，煤气流分布合理稳定，下料均匀。

具体表现为“风口明亮”，炉缸周围工作均匀，风口前无大块生料，不挂渣、涌渣，焦炭活跃，风口破损少。

6.1.2渣铁物理热充足，流动性好，渣碱度正常，渣沟不结厚壳，渣中带铁少。

6.1.3下料均匀，两个料尺图像及记录曲线都没有陷落、停滞、时快时慢现象。

记录曲线呈规则的锯齿状，两探尺要求同时达到料线，料线差最多不超过0.5m。

6.1.4炉温在规定范围内波动。

6.1.5风量、风压和透气性曲线，波动范围小，无明显锯齿状，风压和风量相适应，风量和料速相适应。

6.1.6炉喉煤气圆周均匀，炉喉十字测温曲线与炉顶摄像仪成像一致。

6.1.7炉顶煤气温度曲线呈一定温度范围波动的一条宽带，各点互相交织，组成的温度带有规则的波动。

6.1.8炉喉、炉身温度变化不大，在规定范围内炉身静压正常，无剧烈波动，在图形上呈一条平稳的波动不大的曲线。

6.1.9上、下部压差相对稳定在正常范围内。

6.1.10、炉体冷却水温差在规定范围内波动且相对稳定。

6.2正常炉况时操作：6.2.1为了达到稳定、高产、优质、低耗和高炉长寿，正常的操作制度应保持正常的煤气分布和充足的炉缸温度，以达到最有利的高炉冶炼正常进行的热制度。

6.2.2稳定冶炼强度，稳定炉温，稳定炉渣碱度，加强炉况分析。

高炉工艺操作技术—高炉炉况判断技术高炉炉况失常处理技术高炉炉况判断常见的炉况判断方法：直接判断法和利用仪器仪表进行判断。

一．直接观测法1.看出铁主要看铁中含硅与含硫情况。

◆看火花判断含硅量①冶炼铸造生铁时：当[Si]大于2.5％时，铁水流动时没有火花飞溅；当[Si]为2.5％～l.5％时，铁水流动时出现火花，但数量少，火花呈球状；当[Si]小于1．5％时，铁水流动时出现的火花较多，跳跃高度降低，呈绒球状火花。

②冶炼炼钢生铁时：当[Si]为1．0％～0．7％时，铁水流动时火花急剧增多，跳跃高度较低；当[Si]小于0．7％时，铁水表面分布着密集的针状火花束，非常多而跳得很低，可从铁口一直延伸到铁水罐。

◆看试样断口及凝固状态判断含硅量看断口①冶炼铸造铁时：当[Si]为1.5％～2.5％时，模样断口为灰色，晶粒较细；当[Si]大于2.5％时，断口表面晶粒变粗，呈黑灰色；当[Si]大于3.5％时，断口逐渐变为灰色，晶粒又开始变细。

②冶炼炼钢生铁时：当[Si]小于l.0％时，断口边沿有白边；当[Si]小于0.5％时，断口呈全白色；当[Si]为0.5％～l.0％时，为过渡状态，中心灰白，[Si]越低，白边越宽。

看凝固状态铁水注入模内，待冷凝后，可以根据铁模样的表面情况来判断。

当[Si] 小于1.0％时，冷却后中心下凹，生铁含[Si]越低，下凹程度越大；当[Si]为1.0％～l.5％时，中心略有凹陷；当[Si]为1.5％～2.0％时，表面较平；当[si]大于2.0％以后，随着[Si]的升高，模样表面鼓起程度越大。

◆用铁水流动性判断含硅量①冶炼铸造生铁时：当[Si]为1.5％～2.0％时，铁水流动性良好，但比炼钢铁黏些；当[Si]大于2.5％时，铁水变黏，流动性变差，随着[Si]的升高黏度增大。

②冶炼炼钢生铁时：铁水流动性良好，不粘沟。

◆生铁含[S]的判断①看铁水凝固速度及状态：当[S]小于0.04％时，铁水很快凝固；当[S]在0.04％～0.06％时，稍过一会儿铁水即凝固，生铁含[S]越高，凝固越慢，含[S]越低，凝固越快；当[S]在0.03％以下时，铁水凝固后表面很光滑；当[S]在0.05％～0.07％时，铁水凝固后表面出现斑痕，但不多；当[S]大于0.1％时，表面斑痕增多，[S]越高，表面斑痕越多。

高炉失常炉况的预防、处理及工艺考核炉况失常是炉况顺行恶化的结果，高炉操作者应及时判断炉况的变化趋势，并果断采取相应的措施，防止炉况进一步恶化。

炉况失常分为三类：煤气流分布失常，热制度失常和造渣制度失常。

一、悬料的征兆是什么？如何处理？1、形成原因悬料是炉料透气性与煤气流运动极不适应、炉料停止下降的失常现象。

各种炉况失常、恶化最终都能导致悬料。

按部位分为上部悬料、下部悬料；还可按形成原因分为炉凉、炉热。

原材料粉末多、煤气流失常等引起的悬料。

产生主要原因有：1）原燃料质量变差2）压差控制过高3）管道行程及崩料4）大量渣铁未出干净5）炉温陡然升高6）渣皮脱落7）炉墙结瘤等异常情况2、主要征兆：料尺停滞不动风压急剧升高，风量随之自动减少炉顶煤气压力降低上部悬料时上部压差高，风口焦炭仍然活跃，下部悬料时下部压差过高，部分风口焦炭不活跃（要注意当风压、风量、风口工作及上、下部压差都正常，只是料尺停滞时，应首先检查料尺是否有卡尺现象。

）3、处理：处理悬料是一件十分细致的工作，一定要及时处理，除休风后复风初期的悬料外，一般都要求立即处理，悬料时间不要超过20min，处理越早，越易恢复正常，损失也越少。

二时要分析不同情况的悬料，采取正确的方法，力争一次坐料成功，避免出铁前坐料。

1）炉温正常、风口工作正常的突然上部悬料，是上部局部透气性与煤气流不适应造成的，可用高压、常压转换或坐料来进行处理，回风压力一般为原风压的70%左右。

2）炉热造成的悬料，必须采取降低炉温的措施，只有控制住热行，坐料后才可以消除悬料，第一次坐料后回风压力约为原风压的60%左右。

3）炉凉悬料切不可采取降低炉温措施，而是在坐料后用小风量回复，在保证顺行的同时恢复炉温正常。

4）坐料后应临时采取疏松边缘的装料制度，连续悬料时，回风压力要低，并应缩小批重，集中加净焦或减轻焦炭负荷，尤其是冷悬料，净焦可多加些，并及早改为停止喷吹燃料所需的焦炭负荷。

5）连续两次坐料后料尺仍不能自由活动，可改按风压操作，争取料尺自由活动。

高炉炉况失常及处理一、正常炉况标志正常炉况的标志为：(1)风口明亮、风口前焦炭活跃、圆周工作均匀，无生降，不挂渣，风口烧坏少。

(2)炉渣热量充沛，渣温合适，流动性良好，渣中不带铁，上、下渣温度相近，渣中FeO含量低于0．5％，渣口破损少。

(3)铁水温度合适，前后变化不大，流动性良好，化学成分相对稳定。

(4)风压、风量和透气性指数平稳，无锯齿状。

(5)高炉炉顶煤气压力曲线平稳，没有较大的上下尖峰。

(6)炉顶温度曲线呈规则的波浪形，炉顶煤气温度一般为150～350℃，炉顶煤气四点温度相差不大。

(7)炉喉、炉身温度各点接近，并稳定在一定的范围内波动。

(8)炉料下降均匀、顺畅，没有停滞和崩落的现象，探尺记录倾角比较固定，不偏料。

(9)炉喉煤气CO2曲线呈对称的双峰型，尖峰位置在第二点或第三点，边缘CO2与中心相近或高一些；混合煤气中C O2/CO的比值稳定，煤气利用良好。

曲线无拐点。

(10)炉腹、炉腰和炉身各处温度稳定，炉喉十字测温温度规律性强，稳定性好。

冷却水温差符合规定要求。

二、异常炉况标志与调节1. 异常炉况的概念与正常炉况相比，炉温波动较大，煤气流分布稍见失常，采用一般调剂手段，在短期内可以恢复的炉况。

也称为非正常炉况。

2. 异常炉况的类型基本可分为两类：一类是煤气流分布失常；另一类是热制度失常。

前者表现为边缘气流或中心气流过分发展，以致出现炉料偏行或管道行程等。

而后者表现为炉凉或炉热等。

3.炉温向热◆炉温向热的标志：(1)热风压力缓慢升高。

(2)冷风流量相应降低。

(3)透气性指数相对降低。

(4)下料速度缓慢。

(5)风口明亮。

(6)炉渣流动良好、断口发白。

(7)铁水明亮，火花减少。

◆炉温向热的调节：(1)向热料慢时，首先减煤，减煤量应根据高炉炉容的大小和炉热的程度而定；如风压平稳可少量加风。

(2)减煤后炉料仍慢，富氧鼓风的高炉可增加氧量0.5％～l％。

(3)炉温超规定水平，顺行欠佳时可适当撤风温。

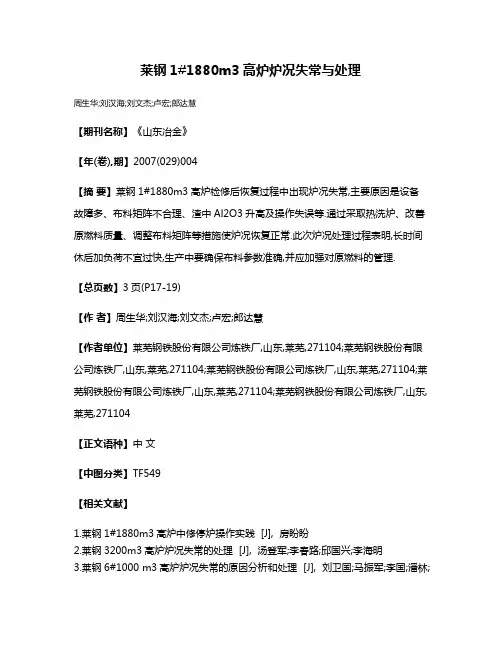

莱钢1#1880m3高炉炉况失常与处理
周生华;刘汉海;刘文杰;卢宏;郎达慧
【期刊名称】《山东冶金》
【年(卷),期】2007(029)004
【摘要】莱钢1#1880m3高炉检修后恢复过程中出现炉况失常,主要原因是设备故障多、布料矩阵不合理、渣中Al2O3升高及操作失误等.通过采取热洗炉、改善原燃料质量、调整布料矩阵等措施使炉况恢复正常.此次炉况处理过程表明,长时间休后加负荷不宜过快,生产中要确保布料参数准确,并应加强对原燃料的管理.
【总页数】3页(P17-19)
【作者】周生华;刘汉海;刘文杰;卢宏;郎达慧
【作者单位】莱芜钢铁股份有限公司炼铁厂,山东,莱芜,271104;莱芜钢铁股份有限公司炼铁厂,山东,莱芜,271104;莱芜钢铁股份有限公司炼铁厂,山东,莱芜,271104;莱芜钢铁股份有限公司炼铁厂,山东,莱芜,271104;莱芜钢铁股份有限公司炼铁厂,山东,莱芜,271104
【正文语种】中文
【中图分类】TF549
【相关文献】
1.莱钢1#1880m3高炉中修停炉操作实践 [J], 房盼盼
2.莱钢3200m3高炉炉况失常的处理 [J], 汤登军;李春路;邱国兴;李海明
3.莱钢6#1000 m3高炉炉况失常的原因分析和处理 [J], 刘卫国;马振军;李国;潘林;
王建国
4.莱钢1#1880m3高炉大修开炉实践 [J], 回全平;郭新超;李明
5.莱钢1#1880m3高炉灌渣后炉况恢复实践 [J], 朱明琦
因版权原因，仅展示原文概要，查看原文内容请购买。
