Incoloy800HT执行标准Incoloy800HT化学成分

800ht执行标准
Incoloy 800HT是一种高性能的镍基高温合金材料，具有出色的耐腐蚀性和高温强度。

其执行标准是ASTM B408，这一标准规定了Incoloy 800HT合金的化学成分、机械性能、物理性能和试验方法等方面的要求。

ASTM B408标准对于Incoloy 800HT合金的化学成分有着严格的规定，包括铝、钛、铬、铁等元素的含量范围。

这些元素的含量直接影响着合金的性能，因此精确控制它们的比例对于获得高质量的Incoloy 800HT合金至关重要。

除了化学成分，ASTM B408标准还规定了Incoloy 800HT 合金的机械性能和物理性能要求。

例如，合金必须具备一定的抗拉强度、屈服强度、延伸率和硬度等机械性能，以确保其在高温环境下能够保持足够的强度和稳定性。

此外，合金还需要具备优良的物理性能，如良好的热导率、热膨胀系数和电阻率等。

为了确保Incoloy 800HT合金的质量和可靠性，ASTM B408标准还规定了严格的试验方法。

这些试验方法包括化学分析、力学性能测试、金相检验和无损检测等，以确保合金在生产过程中符合各项性能指标。

总之，ASTM B408标准是Incoloy 800HT合金生产过程中的重要指导标准，对于保证合金的质量和可靠性起着至关
重要的作用。

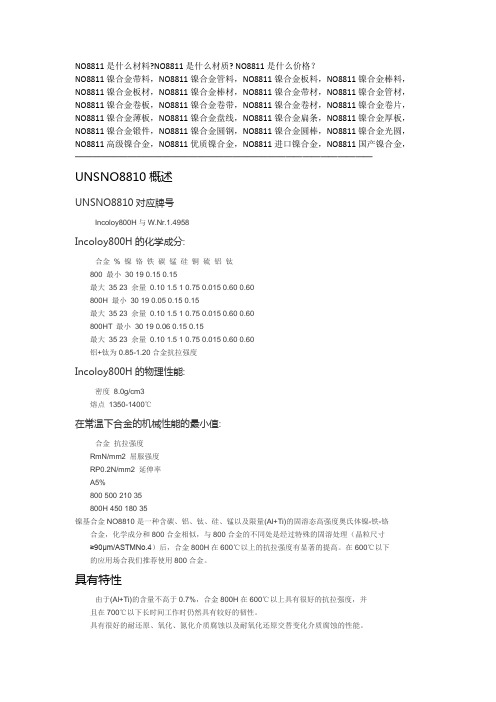

NO8811是什么材料?NO8811是什么材质? NO8811是什么价格？NO8811镍合金带料，NO8811镍合金管料，NO8811镍合金板料，NO8811镍合金棒料，NO8811镍合金板材，NO8811镍合金棒材，NO8811镍合金带材，NO8811镍合金管材，NO8811镍合金卷板，NO8811镍合金卷带，NO8811镍合金卷材，NO8811镍合金卷片，NO8811镍合金薄板，NO8811镍合金盘线，NO8811镍合金扁条，NO8811镍合金厚板，NO8811镍合金锻件，NO8811镍合金圆钢，NO8811镍合金圆棒，NO8811镍合金光圆，NO8811高级镍合金，NO8811优质镍合金，NO8811进口镍合金，NO8811国产镍合金，──────────────────────────────────UNSNO8810概述UNSNO8810对应牌号Incoloy800H与W.Nr.1.4958Incoloy800H的化学成分:合金% 镍铬铁碳锰硅铜硫铝钛800 最小30 19 0.15 0.15最大35 23 余量0.10 1.5 1 0.75 0.015 0.60 0.60800H 最小30 19 0.05 0.15 0.15最大35 23 余量0.10 1.5 1 0.75 0.015 0.60 0.60800HT 最小30 19 0.06 0.15 0.15最大35 23 余量0.10 1.5 1 0.75 0.015 0.60 0.60铝+钛为0.85-1.20合金抗拉强度Incoloy800H的物理性能:密度8.0g/cm3熔点1350-1400℃在常温下合金的机械性能的最小值:合金抗拉强度RmN/mm2 屈服强度RP0.2N/mm2 延伸率A5%800 500 210 35800H 450 180 35镍基合金NO8810是一种含碳、铝、钛、硅、锰以及限量(Al+Ti)的固溶态高强度奥氏体镍-铁-铬合金，化学成分和800合金相似，与800合金的不同处是经过特殊的固溶处理（晶粒尺寸≥90μm/ASTMNo.4）后，合金800H在600℃以上的抗拉强度有显著的提高。

Stellite20适用于：泵的轴套、旋转密封环、耐磨衬垫、轴承套。

物理性能：硬度(HRC常温):57司太立合金对摩擦、气蚀、砂浆磨蚀和热磨损具有优良的抵抗能力。

该合金还有很好的腐蚀性能。

即使在480℃热红温度仍具有相当好的硬度、强度和耐磨性。

司太立合金系列：Stellite3、Stellite4、Stellite6、Stellite12、Stellite19、Stellite21、Stellite23、Stellite25、Co400等等。

上海同铸生产能力：可浇注的材质：各种牌号合金钢、耐热钢、GH系列、Inconel系列、Hastelloy系列、Stellite 系列等。

铸件表面粗糙度：通常可达到3.2-6.3microns。

重量范围：几克到400公斤服务的行业：航空航天、制药工业、汽车零件、电子行业、食品加工、船用五金、石油化工配件及各种通用机械。

上海同铸以高品质的精密铸件服务于众多的领域和行业。

应用范围领域：适宜做质量轻、体积小的航空、航天用电器元件，如微电子转子、电磁铁级头、继电器、换能器等。

标准热处理制度为：A 冷轧薄板，（1060~1120）℃/AC+850℃×5h/AC，其中固溶保温时间根据板材厚度而定；B 热轧板，（1090~1150）℃/AC+850℃×5h/AC，其中固溶保温时间根据板材厚度而定；C 棒材、锻件，（1060~1150）℃×5h/AC﹢（800~865）℃×5h/AC；D 无缝管，1100℃×（5~10）min/快冷+850℃×5h/AC。

高温合金热处理方式和特点:|—高温合金固溶强化—|—高温合金退火处理—||—高温合金时效强化—|—高温合金氧化物弥散强化—||—高温合金晶界强化—|—高温合金沉淀强化—|①固溶强化是金属强化的一种重要形式,通过形成固溶体使金属强度和硬度提高的现象。

在溶质含量适当时,可显著提高材料的强度和硬度,而塑性和韧性没有明显降低,这是其*大的特点。

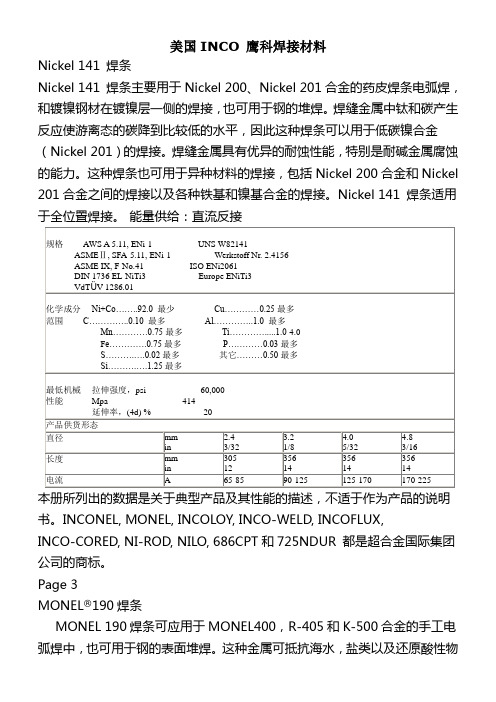

美国INCO 鹰科焊接材料Nickel 141 焊条Nickel 141 焊条主要用于Nickel 200、Nickel 201合金的药皮焊条电弧焊，和镀镍钢材在镀镍层一侧的焊接，也可用于钢的堆焊。

焊缝金属中钛和碳产生反应使游离态的碳降到比较低的水平，因此这种焊条可以用于低碳镍合金（Nickel 201）的焊接。

焊缝金属具有优异的耐蚀性能，特别是耐碱金属腐蚀的能力。

这种焊条也可用于异种材料的焊接，包括Nickel 200合金和Nickel 201合金之间的焊接以及各种铁基和镍基合金的焊接。

Nickel 141 焊条适用于全位置焊接。

能量供给：直流反接书。

INCONEL, MONEL, INCOLOY, INCO-WELD, INCOFLUX, INCO-CORED, NI-ROD, NILO, 686CPT和725NDUR 都是超合金国际集团公司的商标。

Page 3MONEL®190焊条MONEL 190焊条可应用于MONEL400，R-405和K-500合金的手工电弧焊中，也可用于钢的表面堆焊。

这种金属可抵抗海水，盐类以及还原酸性物质的侵蚀。

用这种焊条形成的焊缝能满足苛刻的X射线照相探伤要求。

需要说明的是，虽然用这种焊条焊接MONEL K-500合金可形成性能优异的接头，但与母材不同的是，焊缝填充金属不能产生时效硬化效果，所以相对强度较低。

MONEL190焊条具有广泛的应用范围可以用于异种材料的焊接，如MONEL镍－铜合金与碳钢、低合金钢、铜及铜镍合金的焊接。

产品 供货状态注：本材料中所介绍的都是本公司的典型产品及其性能，并不是产品的技术说明书。

INCONEL,MONEL,INCOLOY,INCO-WELD,INCOFLUX,INCO-CORED,NI-ROD,686CPT 以及725NDUR 为SMC 国际超合金集团焊接产品公司的注册商标。

P age 4MONEL ® 187焊条MONEL 187 焊条可应用于锻造或铸造70/30、80/20或90/10铜镍合金的手工电弧焊中。

“ASME压力容器和高温材料标准报告会”问题答复2007年5月30日至31日中国机械工程学会压力容器分会、中国动力工程学会、上海市机械工程学会压力容器与管道专业委员会和美国机械工程师学会北京代表处联合主办了“ASME压力容器和高温材料标准报告会。

会上，美国机械工程师学会压力容器技术委员会副主席、材料技术委员会副主席和标准与规范部负责标准开发与制定的执行主任做了专题报告。

与会代表向ASME委员会的专家们提出了许多问题，ASME专家回去后作了研究并给出了答复，现我会将答复的内容在网上公布，仅供有关人员参考。

问题及其答复问题1-1：在锅炉材料性能验收时，高温持久性能如何检验，因为锅炉设计中，高温持久性能是决定许用应力的主要指标？（SSEC）答复：拉伸试验需要根据ASME规范中材料规范（SA-XXX或SB-XXX）来确定，在建造规范中没有提出附加的拉伸试验要求。

问题1-2：按规范设计所使用的材料其冲击功值及冲击试验温度是如何给定的？如使用SA-516 Gr.70板，设备的设计温度分别为-30℃、-20℃、200℃，这时采购此材料时须提材料采购规范，那么采购规范应如何给出冲击值及冲击试验温度？（SSEC）答复：根据SA-20通用要求中的第4节，订货要求，其中的第4.1.6段，有对冲击试验的要求。

冲击试验要求在建造规范中有提及，例如第八卷中图UCS-66提供了冲击试验免除的方法。

问题1-3：ASME 2004版开始规定UNS N08811(Incoloy 800HT)的许用应力在650℃以上开始，比2001版向下修正，其背景或原因是什么？答复：版本修改的批准编号为89-028，“f"系数用来降低应力值，可参考SC II-D篇附录1问题1-4：UNS N08811许用应力温度上限到898℃，实际在900℃以上工程实际应用很多，怎样考虑许用应力？答复：在SC II-D的附录5中，给出了提高最高温度时所适用的极限值要求。

上海钢研-张工：158–O185-9914INCOLOY800H/HT是一种广泛应用于高温承压结构件的奥氏体耐热合金.800H/HT的高强度主要是由于添加了碳,铝,钛元素,并且在最低1149℃温度下退火以达到晶粒度ASTM5等级或者更粗。

介绍编辑对于800 H/HT在787℃以下使用,焊接使用 82(ER NiCr-3)的焊丝.R A 330-04(N08334)焊丝具有相匹配的热膨胀系数,更高的强度.如果希望获得最大的力学强度,最好使用焊丝617(ERNiCrCoMo-1)或者焊条117(ENiCrCoMo-1).为了避免800H/HT焊接部件在 538℃以上可能发生的应力松弛而导致晶界开裂, 需要在899℃进行焊后热处理,保温时间根据材料厚度每25毫米保温一小时(至少半小时/25毫米厚度),然后空冷.材料标准UNS 美标: N08811, N08810 W. Nr./EN 欧标: 1.4958, 1.4959 ASTM: B 409, B 408, B 407 ASME: SB-409, SB-408, SB-407 Code Case 1325应用领域1.硝酸冷凝器——耐硝酸腐蚀2.蒸汽加热管——很好的机械性能3.加热元件管——很好的机械性能对于应用于高达500℃的环境，合金供货态为退火态。

高温合金分为三类材料：760℃高温材料、1200℃高温材料和1500℃高温材料，抗拉强度800MPa。

或者说是指在760--1500℃以上及一定应力条件下长期工作的高温金属材料，具有优异的高温强度，良好的抗氧化和抗热腐蚀性能，良好的疲劳性能、断裂韧性等综合性能，已成为军民用燃气涡轮发动机热端部件不可替代的关键材料。

按照现有的理论，760℃高温材料按基体元素主要可分为铁基高温合金、镍基高温合金和钴基高温合金。

按制备工艺可分为变形高温合金、铸造高温合金和粉末冶金高温合金。

按强化方式有固溶强化型、沉淀强化型、氧化物弥散强化型和纤维强化型等。

目录1、转化管系技术要求2、原材料采购3、性能保证4、检验、试验及监造5、标记、资料清单及运输二. 适用标准、规范和规定HG/T 2601-2000 《高温承压用离心铸造合金炉管技术条件》SH/T3523-1999 《石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程》SH3526-1992 《石油化工异种钢焊接规程》HG/T 20545 《化学工业炉受压元件制造技术条件》HG/T 20589 《化学工业炉受压元件强度计算规定》GB 3323-1987 《钢熔化焊对接接头射线照相和质量分级》JB 4730-1994 《压力容器无损检测》GB 9443-1988 《铸钢件渗透探伤及缺陷显示痕迹的评级方法》SH20584-1998 《钢制化工容器制造技术要求》JB4726-2000 《压力容器用碳素钢和低合金钢锻件》JB 4708-2000 《钢制压力容器焊接工艺评定》JB 4709-2000 《钢制压力容器焊接规程》SH 3526-1992 《石油化工异种钢焊接规程》GB 150-1998 《钢制压力容器》ASTM B407-2001 《镍-铁-铬合金无缝管》GB 228 《金属拉伸试验法》GB 2649 《焊接接头机械性能试验取样法》GB 2651 《焊接接头拉伸试验法》GB 3852 《金属管材高温拉伸试验方法》HG227-84 《化工用炉砌筑工程施工及验收规范》ASME 2000版。

四.转化管系技术要求4.1转化管技术要求4.1.1本次招标所选转化管材料为HP-NbM，采用快速中频感应电炉熔炼而成。

4.1.2熔炼所用原材料为全新材料，不采用废旧材料作为原材料。

4.1.3化学成分4.1.4材料的化学成分符合表1的要求。

表1 ZG45Ni35Cr25NbM的化学成分（Wt%）C Mn Si P S Cr Ni Nb Ti Zr Pb Sn Zn0.40~ 0.50 ≤1.0 ≤1.5 ≤0.03 ≤0.03 23~2733~370.6~1.50.03~0.250.01~0.25≤50ppm≤50ppm≤50ppm表1注：不得含有其它（有害）元素，Bi(铋)及Te(碲)含量最大为0.005%。

GH4141对应牌号（N07041）成分及性能用途GH4141概述GH141是是沉淀硬化型镍基变形高温合金，在650～950℃范围内，具有高的拉伸和持久蠕变强度和良好的抗氧化性能。

由于合金中铝、钛、钼含量较高，铸锭开坯比较困难，但变形后的材料具有较好的塑性，在退火状态下可以冷成形，也可进行焊接，焊接部件热处理时易产生应变时效裂纹。

合金的品种有薄板、带、丝、盘件、环形件、锻件、棒材、和精密铸件等，适合于制造在870℃以下要求有高强度和980℃以下要求抗氧化的航空、航天发动机高温零部件。

GH4141材料牌号GH141(GH4141)。

GH4141相近牌号UNS N07041，Rene′41，R41，Carpenter41，PYROMET41，UNITEMP41，HynessalloyR41，J1610(美国）。

GH4141材料的技术标准GH4141化学成分注：航天用材可加入ω（Mg)<0.05%和ω(La)<0.035%。

GH141热处理制度见表1-2。

GH4141品种规格与供应状态可提供各种规格的圆饼、环坯、环形件、薄板、带材、棒材、锻件和精密铸件等。

板材于固溶状态交货，棒材和锻件不经热处理交货。

GH4141熔炼与铸造工艺合金采用真空感应熔炼、真空感应熔炼加电渣重熔或真空电弧重熔工艺。

GH4141应用概况与特殊要求该合金广泛用于制造航空、航天发动机高温承力零部件，如导向叶片、燃烧室、涡轮、导向器高温承力件、轴、盘、叶片和紧固件等，板材焊接件热处理时的应变时效裂纹，可采用焊前过时效处理或在焊前控制固溶处理后的冷却速度的方法来解决，焊后再进行标准热处理。

规格范围：板材：厚壁规格（min-max）：Φ0.1mm-Φ200.0mm丝材：Φ0.1mm-Φ3.0mm直条或卷条：Φ2.0mm–Φ300.0mm产品：哈氏合金、高温合金、铜镍合金、英科乃尔、蒙乃尔、钛合金、沉淀硬化钢等各种中高端不锈钢，镍基合金等。
