DCSS5门机调试说明书

CSS5-04-1-服务工具使用手册产品管理DCSS 5服务工具使用手册BD11 IVa Vintage : 014.1状态显示（键311）14 4.2输入状态显示（键312）15 4.3输出状态显示（键313）184.4指令状态显示（键314）195 测试功能（键32）20 5.1 事件菜单显示（键321）205.1.1 实际显示（键：3211）205.1.2事件记录显示（键3212）225.1.3历史显示（键3213）225.1.4删除显示（键3219）23 5.2维护（键322）24 5.3部件号（键323）24 5.4接口检查（键324）24 5.5系统配置（键325）26 6设置功能（键33）266.1 首次安装预置曲线1 (键331) 286.1.1配置（键3311）296.1.2设置缺省（键3319）38 6.2首次安装预置曲线2（键332）39 6.3参数设置—现场--（键333）40 6.4参数的设置--工程--（键334）42 7工具（键34）437.1单一指令（键341）43 7.2连续指令（键342）44 7.3 ADAM（键343）44产品管理DCSS 5服务工具使用手册BD11 IVa Vintage : 011 显示器与键的排列服务工具前控制面板由双行显示，每行16字符和16个键。

有些键有第二个功能，它可以先按兰色按钮再按此键来启动，占用键的排列如下所示:2 与 DCSS 连接与任何子系统连接时，服务工具可引导自测，然后执行设置程序。

在与任一子系统建立正确通信时，各种显示在后面各章节中介绍.产品管理DCSS 5服务工具使用手册BD11 IVa Vintage : 013.2 键功能综述服务工具前控制面板由2行显示组成，每行16个字符，且有16个键。

有些键有第二个功能（用兰色标记），按SHIFT键可以启动该功能（先按SET键下面无标记兰色键）然后再按所需的功能键.模块（MODULE）:可导向至顶层菜单，轿厢门铃控制辅助系统DCSS欢迎信息--中断自动安装.功能（FUNCTION）:可导向至第二层菜单，在自动安装时无效.设定（SET）:自子菜单返回所有权菜单级。

DCSS5调试说明书一.自学习过程：（分Step1和Step2）Step1：Welcome to DCSSPress Button=3↓按“3”键Monitor=1Test=2Setup=3Tools=4↓按“3”键（为了得到SETUP菜单，请按shift＆7）Inst1=1Inst2=2Field=3Eng=4↓按“1”键Config=1SetDef=9↓按“1”键>Motor:DO2000Motor:HSDS↓按<GO ON/GO BACK>键，<ENTER>选择马达的类型。

>Door:TLDDoor:CO↓选择开门的型式为中分或双折，TLD为双折门，CO为中分门>Doorwidth:[mm]00900mm>——↓选择开门的宽度,<ENTER>>Encoder:DO2000Encoder:HSDS>↓<GO ON/GO BACK>>Encoder:user defined>↓选择编码器的类型，<ENTER>Step2:1.感觉测试:Sense TestPrep Sense TestPlease wait!Door is opening?<1>YES<0>NO↓观察门的移动并回答，如果门完全打开，它又开始关门Door is closingPlease wait!↓门完全关闭，又问Door is closed?<1>YES<0>NO回答问题2．学习门的宽度：Learn DOORWAY编码器积累了开关门过程的脉冲来描述门的宽度。

Door is openingPlease wait!当门完全打开，回答下面的问题Door is opened?<1>YES<0>NO如果回答“YES”，门将开始下一个动作。

Door is closingPlease wait!3.学习爬行距离:Learn Creep WaysDCSS5学习门锁距离和转矩必须从开门和关门锁，开门的爬行距离和关门的爬行距离从门锁距离开始。

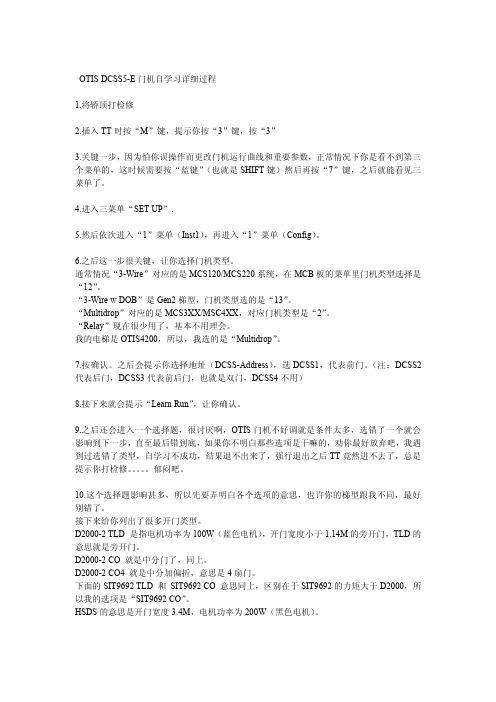

OTIS DCSS5-E门机自学习详细过程1.将轿顶打检修2.插入TT时按“M”键，提示你按“3”键，按“3”3.关键一步，因为怕你误操作而更改门机运行曲线和重要参数，正常情况下你是看不到第三个菜单的，这时候需要按“蓝键”（也就是SHIFT键）然后再按“7”键，之后就能看见三菜单了。

4.进入三菜单“SET UP”.5.然后依次进入“1”菜单（Inst1），再进入“1”菜单（Config）。

6.之后这一步很关键，让你选择门机类型。

通常情况“3-Wire”对应的是MCS120/MCS220系统，在MCB板的菜单里门机类型选择是“12”。

“3-Wire w DOB”是Gen2梯型，门机类型选的是“13”。

“Multidrop”对应的是MCS3XX/MSC4XX，对应门机类型是“2”。

“Relay”现在很少用了，基本不用理会。

我的电梯是OTIS4200，所以，我选的是“Multidrop”。

7.按确认。

之后会提示你选择地址（DCSS-Address），选DCSS1，代表前门。

（注：DCSS2代表后门，DCSS3代表前后门，也就是双门，DCSS4不用）8.接下来就会提示“Learn Run”，让你确认。

9.之后还会进入一个选择题，很讨厌啊，OTIS门机不好调就是条件太多，选错了一个就会影响到下一步，直至最后错到底，如果你不明白那些选项是干嘛的，劝你最好放弃吧，我遇到过选错了类型，自学习不成功，结果退不出来了，强行退出之后TT竟然进不去了，总是提示你打检修。

郁闷吧。

10.这个选择题影响甚多，所以先要弄明白各个选项的意思，也许你的梯型跟我不同，最好别错了。

接下来给你列出了很多开门类型。

D2000-2TLD是指电机功率为100W（蓝色电机），开门宽度小于1.14M的旁开门，TLD的意思就是旁开门。

D2000-2CO就是中分门了，同上。

D2000-2CO4就是中分加偏折，意思是4扇门。

下面的SIT9692TLD和SIT9692CO意思同上，区别在于SIT9692的力矩大于D2000，所以我的选项是“SIT9692CO”。

DCSS5调试说明书一.自学习过程：（分Step1 和Step2）↓按“3”键↓按“3”键（为了得到SETUP菜单，请按shift＆7）↓按“1”键↓按“1”键↓按<GO ON/GO BACK>键，<ENTER>选择马达的类型。

↓选择开门的型式为中分或双折，TLD为双折门，CO为中分门↓选择开门的宽度,<ENTER>↓<GO ON/GO BACK>↓选择编码器的类型，<ENTER>Step2:↓观察门的移动并回答，如果门完全打开，它又开始关门↓门完全关闭，又问回答问题2．学习门的宽度：Learn DOORW AY编码器积累了开关门过程的脉冲来描述门的宽度。

如果回答“YES”，门将开始下一个动作。

3.学习爬行距离:Learn Creep WaysDCSS5 学习门锁距离和转矩必须从开门和关门锁，开门的爬行距离和关门的爬行距离从门锁距离开始。

↓<Enter>如果爬行距离测试完成，DCSS5将进入下一步。

4.学习转矩:Learn TorquesDCSS5 用检测速度开门，找出完全开门所需的最小的转矩，如果这个跟踪行为超出了转矩的范围；测试将重新给一个增加的转矩，所有的爬行和关门转矩都取决于检测时的转矩↓<ENTER>如果自学习转矩可使门完全打开，DCSS5关上门重新准备下一个步骤。

就结束了，显示如下：5.学习前进增益:Learn Forward Gain此参数是由速度和加、减速度来提供↓<Enter>首先开始开门然后系统开始开关门测试，运行测试间断性动作，如果距离比开门要长就重试，直到修改这个循环一直进行，直到找到最佳的控制参数；影响它的参数有两个p1:FeedUp-Gain; p2:FeedDown-Gain程序结束时会显示如下信息：到此DCSS5已完全安装好了。

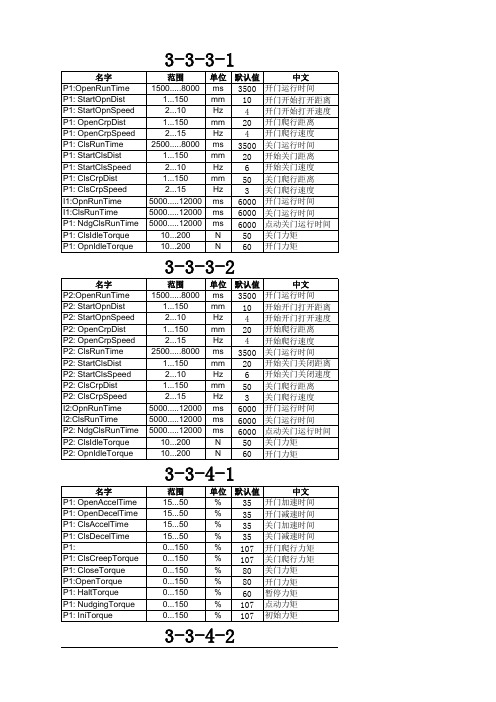

↓按“3”键↓按“3”键↓按“3”键，进入Setup-Field“参数设置范围”栏当重新写入一个参数时，DCSS将检查他的值，这个值必须在最大和最小值之间，如果参数超出这个极限，最大值将代替这个值。

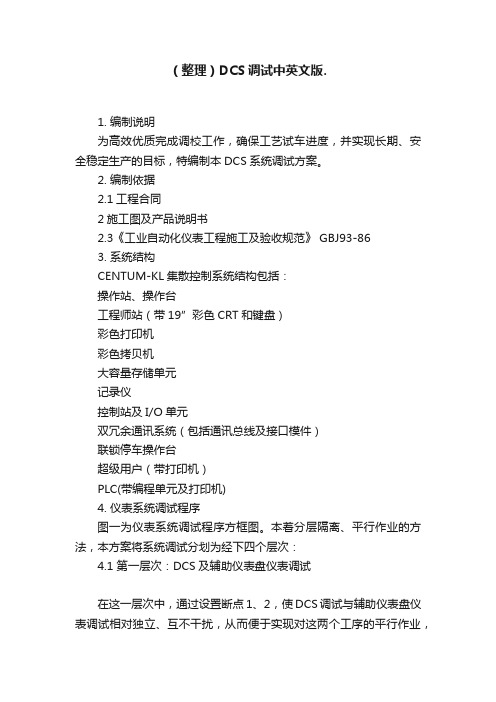

（整理）DCS调试中英文版.1. 编制说明为高效优质完成调校工作，确保工艺试车进度，并实现长期、安全稳定生产的目标，特编制本DCS系统调试方案。

2. 编制依据2.1工程合同2施工图及产品说明书2.3《工业自动化仪表工程施工及验收规范》 GBJ93-863. 系统结构CENTUM-KL集散控制系统结构包括：操作站、操作台工程师站（带19”彩色CRT和键盘）彩色打印机彩色拷贝机大容量存储单元记录仪控制站及I/O单元双冗余通讯系统（包括通讯总线及接口模件）联锁停车操作台超级用户（带打印机）PLC(带编程单元及打印机)4. 仪表系统调试程序图一为仪表系统调试程序方框图。

本着分层隔离、平行作业的方法，本方案将系统调试分划为经下四个层次：4.1 第一层次：DCS及辅助仪表盘仪表调试在这一层次中，通过设置断点1、2，使DCS调试与辅助仪表盘仪表调试相对独立、互不干扰，从而便于实现对这两个工序的平行作业，并可避免因设备状态不正常或接线错误等原因造成设备的损坏。

4.2 第二层次：控制室内部系统调试此层次在不连接控制至现场电缆情况下，对DCS机柜、压缩机盘、火警盘等的系统调试。

对于其中的联锁系统调试能否做早、做好、做扎实，对“消除隐患、掌握主动、赢得时间”意义重大。

4.3 第三层次：全装置仪表二次联校根据现场施工及工艺试车进度要求，逐点连接控制室至现场电缆，通过在现场加信号进行回路试验，并陆续投用。

4.4 第四层次：应用软件参数的进一步调整此为在单体试车、联动试车之前、之中、之后，对某些仪表参数如复杂调节系统的计算系数、偏置值、延迟时间、设定值及比例度、积分、微分时间等的试验调整，以获得最佳运行工况。

5. 调试内容及方法Content and Method of testing:5.1 DCS调试现场调试工作主要是检查使用系统软件，并对应用软件进行组态确认和功能测试。

Local testing mainly including: checking and applying system software.Executing function approval and function test.5.1.1 通电前的检查Inspection prior to making contact.电缆绝缘电阻符合要求（大于5M欧），查看电缆绝缘电阻测试记录，必要时抽查实测。

To (GOEC)发至 (广州奥的斯) :DCSS5启动程序1范围 32安全参考 3 3自学习前 4 3.1 编码器 4 3.2 供电 4 3.3 RS板接口说明 43.4 电磁噪音和干扰 54 接线5 4.1 电机电缆和电源供应 5 4.2 增量速度编码器（插头P3）6 4.3 控制信号ST1，ST2和ST3 6 4.4 输出：/DOL和DOS信号 64.5 反转信号 65 第一次安装6 5.1 启动情况 6 5.2 设置程序（基本安装）7 5.3 客户具体的精调10 6控制柜设置12 6.1 LCBII / TCB LCBII/TCB参数设置表12 7曲线说明141范围门控制子系统DCSS5是应用于以下门系统的带独特硬件平台的变频门机。

∙DO2000∙HPDS-VF∙HSDS-VFDCSS5代替DCSS4系统。

为了保证已安装了DCSS4的电梯系统有备件支持，将提供整套更换工具来升级DCSS4，插针兼容。

DCSS5是模块电梯控制系统（MCS）组成部分之一。

按标准它是与运动控制子系统接口。

∙MCS311/411 的MCSS∙MCS 321/413的LMCSS或∙MCS120/220/310/312 的LCB或∙Optimus Step 1的TCB先进的门机用显示微处理器来控制逆变器使其适用于AC电机。

3相逆变器是µP系统和电机之间的动力界面。

超速转换技术使用一套六个模块的IGBT装置，由于超过15 kHz的高转换频率，达到无声操作和低电波。

一个相配的齿轮根据机械设备的要求减少电机转轴的速度。

控制和曲线和PWM脉冲模式是由微处理器系统产生。

其他还有位置确认、安全和电机/逆变器保护等功能。

此外，µP系统必须通过串行（多点协议或CAN-BUS）与MCSS建立通讯或通过离散的信息线路/RSL与LCB通讯，获取门命令信息。

门位置由一个增量编码器提供，它提供两条磁轨，4至500个脉冲/转。

DCS系统调试方案DCS系统调试施工方案 (范本) 目录1.DCS调试方案2.编制说明为高效优质完成调校工作，确保工艺试车进度，并实现长期、安全稳定生产的目标，特编制本DCS系统调试方案。

3.编制依据2.1工程合同2.2施工图及产品说明书2.3《工业自动化仪表工程施工及验收规范》GBJ93-864.仪表系统调试程序图一为仪表系统调试程序方框图。

本着分层隔离、平行作业的方法，本方案将系统调试分划为经下四个层次：4.1第一层次：DCS及辅助仪表盘仪表调试在这一层次中，通过设置断点1、2，使DCS调试与辅助仪表盘仪表调试相对独立、互不干扰，从而便于实现对这两个工序的平行作业，并可避免因设备状态不正常或接线错误等原因造成设备的损坏。

4.2第二层次：控制室内部系统调试此层次在不连接控制至现场电缆情况下，对DCS机柜、压缩机盘、火警盘等的系统调试。

对于其中的联锁系统调试能否做早、做好、做扎实，对“消除隐患、掌握主动、赢得时间”意义重大。

4.3第三层次：全装置仪表二次联校根据现场施工及工艺试车进度要求，逐点连接控制室至现场电缆，通过在现场加信号进行回路试验，并陆续投用。

4.4第四层次：应用软件参数的进一步调整此为在单体试车、联动试车之前、之中、之后，对某些仪表参数如复杂调节系统的计算系数、偏置值、延迟时间、设定值及比例度、积分、微分时间等的试验调整，以获得最佳运行工况。

5. 调试内容及方法5.1 DCS 调试现场调试工作主要是检查使用系统软件，并对应用软件进行组态确认和功能测试。

5.1.1 通电前的检查电缆绝缘电阻符合要求（大于5M 欧），查看电缆绝缘电阻测试记录，必要时抽查实测。

核对所有电源线、信号线、通讯总线应连接无误。

控制站、操作台、工程师站等各机框内插卡、适配器及其接口的型号、位置正确无误。

各插卡予设定旋钮位置正确。

扣电源单元及插卡上电源开关均处于“OFF ”位置，所有保险丝完好无损。

机柜内所有连接螺钉均应牢固、无松动。

Dcs800调试1.励磁柜电枢柜查线，DCS800上电2.设置励磁参数3.励磁带电炉检测电流输出4.电机励磁电流输出5.操作台控制励磁电流分合，满磁半磁实现6.晶闸管脉冲触发序列检查7.电枢参数设置8.检查高压进线、电枢风机方向和电枢绝缘9.电枢带电炉监测电流输出波形10.通讯设置11.PLC控制电机空载运行12.电枢大电流试验13.带罐笼调试1.励磁柜电枢柜查线，DCS800上电注意电子板电源和高压的上电顺序：先上电子板电源再上高压，先分高压再分电子板电源，防止产生误触发脉冲。

DCS800各模板技术数据详见DCS800硬件手册。

2.设置励磁参数额定电压、额定电流、主电源电压和DI、DO口根据实际情况而定设置基本数据:ApplMacro factory:ApplRestore Yes -------恢复出厂值:USI SEL EXTENDED -------显示所有参数:M1NomVolt 130V -------电机额定电压:M1NomCur 152A -------电机额定电流:M1BaseSpeed 500 -------电机额定转速:NomMainsVolt 330V -------主电源电压:M1UsedFexType NotUsed -------电机１磁场类型设定速度、电流等保护参数值：M1CurLimBrdge1 100%（缺省） -------电机1正桥电流限幅：M1CurLimBrdge2 0% -------电机1反桥电流限幅：ArmAlphaMax 150度（缺省） -------最大触发角：ArmAlphaMin 70度； -------最小触发启动停止参数设置：CommandSel 0=Local I/O（缺省） -------命令选择：Direction NotUsed（缺省） -------旋转方向：Reset DI6 -------复位：MotFanAct NotUsed -------风机应答：Off2 NotUsed -------电气断开：E stop NotUsed -------紧急停车：OnOff DI7（缺省） -------合闸/分闸命令1：StartStop DI8（缺省） -------起/停命令:ConvFanAck NotUsed -------模块风机应答:MainContAck NotUsed -------主接触器应答电流控制设置:：OperModeSe Armconv (缺省) -------工作模式选择:CurSel AI1 -------电流给定选择:ControlModeSel NoFeedFwd -------控制模式：M1KpArmCur （缺省） -------电流调节器比例：M1TiArmCur 50ms（缺省） -------电流调节器积分:M1Arml -------电机1电枢电抗:M1ArmR() 13 -------电机1电枢电阻：FiringLimMode FixSingle -------触发限幅模式模拟量数字量输入输出设置：IndexAO1 106 -------模拟量输出1索引: ConvModeAO1 1（0-10VUni） -------模拟输出1类型3.励磁带电炉检测电流输出6.晶闸管脉冲触发序列检查电枢柜左电枢柜右X113 X213 X213B V11 V21 E E V21V11 BA V24 V14 F F V14V24 AD V13 V23 C C V23V13 DC V26 V16D D V16V26 CF V15 V25 A A V25V15 FE V22 V12 B B V12V22 EC1 D1 D1 C1上图为DCS800电枢柜的晶闸管排列顺序。

DCSS5门机自学习
本人昨天摸索出了DCSS5型门机系统的自学习操作方法，与各位分享。

1、轿顶TCI在on的位置。

2、插上TT，会出现菜单为：1 monitor 2 test 4 tools ，这时再按蓝键+7，
菜单就会多出 3 setup
3、进入setup---mul---dcss1---dcss1 on-----do 2000 co(中分门）----出现learn r
un (enter)---按蓝键+enter 开始学习，再按TT提示操作就行。

4、应该在平层位置带厅门学习，这样就会把门重量等相关因素学进去了。

以上只是本人的一点浅见，如有不当指出，敬请指教。

如有朋友愿意探讨，可联系我QQ726145261 or x01234@
OTIS4型门机自学习（蓝色外壳）
1、将将机房检修开关置于“检修”位置。

2、检查门机P1-1 和 P1-3之间AC220V电压
3、将TT插入DCSS板
4、按M-3-3-1-蓝键-ENTER键
5、按2键后，通过go on键选择DISCRETE键（这一步尤其重要，不能出错）
6、按蓝键－ENTER键后，再按蓝键－ENTER键
7、按2键后应立即开门并显示“< >”符号（开门状态如不符应调整M-3-3-4
通过go on键把“ROTOR”中的参数改为“0”
8、门开启后按1键－蓝键－ENTER键
9、再按蓝键－ENTER键
10、再按一次蓝键，门应立即关闭
11、再按1键－蓝键－ENTER键等待几秒钟门应自动开关门一次后显示“P
OSI TON(mm)”
12、按M键退出显示FINISHPRESS(mm),自学习结束。
