【CN209625892U】一种高稳定性五芯架空集束电缆【专利】

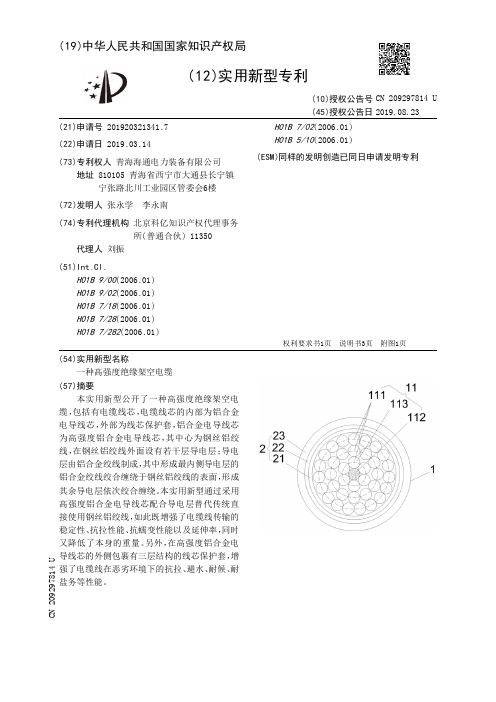

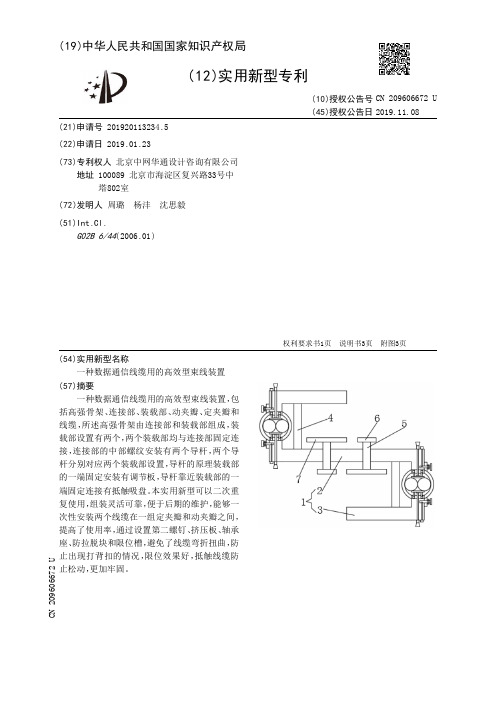

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920321341.7(22)申请日 2019.03.14(73)专利权人 青海海通电力装备有限公司地址 810105 青海省西宁市大通县长宁镇宁张路北川工业园区管委会6楼(72)发明人 张永学　李永南　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 刘振(51)Int.Cl.H01B 9/00(2006.01)H01B 9/02(2006.01)H01B 7/18(2006.01)H01B 7/28(2006.01)H01B 7/282(2006.01)H01B 7/02(2006.01)H01B 5/10(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种高强度绝缘架空电缆(57)摘要本实用新型公开了一种高强度绝缘架空电缆，包括有电缆线芯，电缆线芯的内部为铝合金电导线芯，外部为线芯保护套，铝合金电导线芯为高强度铝合金电导线芯，其中心为钢丝铝绞线，在钢丝铝绞线外面设有若干层导电层；导电层由铝合金绞线制成，其中形成最内侧导电层的铝合金绞线绞合缠绕于钢丝铝绞线的表面，形成其余导电层依次绞合缠绕。

本实用新型通过采用高强度铝合金电导线芯配合导电层替代传统直接使用钢丝铝绞线，如此既增强了电缆线传输的稳定性、抗拉性能、抗蠕变性能以及延伸率，同时又降低了本身的重量。

另外，在高强度铝合金电导线芯的外侧包裹有三层结构的线芯保护套，增强了电缆线在恶劣环境下的抗拉、避水、耐候、耐盐务等性能。

权利要求书1页 说明书3页 附图1页CN 209297814 U 2019.08.23C N 209297814U权　利　要　求　书1/1页CN 209297814 U1.一种高强度绝缘架空电缆，包括有电缆线芯，电缆线芯的内部为铝合金电导线芯，外部为起包裹作用的线芯保护套，其特征在于：所述铝合金电导线芯为高强度铝合金电导线芯，其中心处设有钢丝铝绞线，在钢丝铝绞线外面设有若干层导电层；所述导电层由铝合金绞线制成，其中形成最内侧导电层的铝合金绞线绞合缠绕于钢丝铝绞线的表面，形成其余导电层的铝合金绞线绞合缠绕于与靠内侧相邻导电层的铝合金绞线表面。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920423963.0(22)申请日 2019.04.01(73)专利权人 鲁能泰山曲阜电缆有限公司地址 273100 山东省济宁市曲阜市经济开发区电缆路1号(72)发明人 王春红　李智涵　翟泾臣　(51)Int.Cl.H01B 7/29(2006.01)H01B 7/295(2006.01)H01B 7/17(2006.01)H01B 7/22(2006.01)H01B 7/28(2006.01)(54)实用新型名称一种安全环保型多功能复合电缆(57)摘要一种安全环保型多功能复合电缆，包括同轴射频单元、信号传输单元、光传输单元、控制单元、电力传输单元、无卤阻燃填充、玻璃纤维带、同心导体、防火隔热护层，其特征在于信号传输单元绞合成缆在具有统包聚酯铝复合薄膜铜丝编织屏蔽层的同轴射频单元周围，组成同轴射频信号复合单元，同轴射频信号复合单元、光传输单元、电力传输单元、无卤阻燃填充以控制单元为圆心绞合成缆芯。

有益效果是：一种安全环保型多功能复合电缆，能够同时传送电力流、信息流、业务流，可以有效实现终端供电、信息传输和监测等多种功能，满足智能电网、城市轨道、铁路、工矿企业以及高层建筑对电力传输、智能控制等多网络平台的发展要求。

权利要求书1页 说明书2页 附图1页CN 209625875 U 2019.11.12C N 209625875U权　利　要　求　书1/1页CN 209625875 U1.一种安全环保型多功能复合电缆，包括同轴射频单元、信号传输单元、光传输单元、控制单元、电力传输单元、无卤阻燃填充、玻璃纤维带、同心导体、防火隔热护层，其特征在于信号传输单元绞合成缆在具有统包聚酯铝复合薄膜铜丝编织屏蔽层的同轴射频单元周围，组成同轴射频信号复合单元，同轴射频信号复合单元、光传输单元、电力传输单元、无卤阻燃填充以控制单元为圆心绞合成缆芯，缆芯外面包覆玻璃纤维带、同心导体、防火隔热护层。

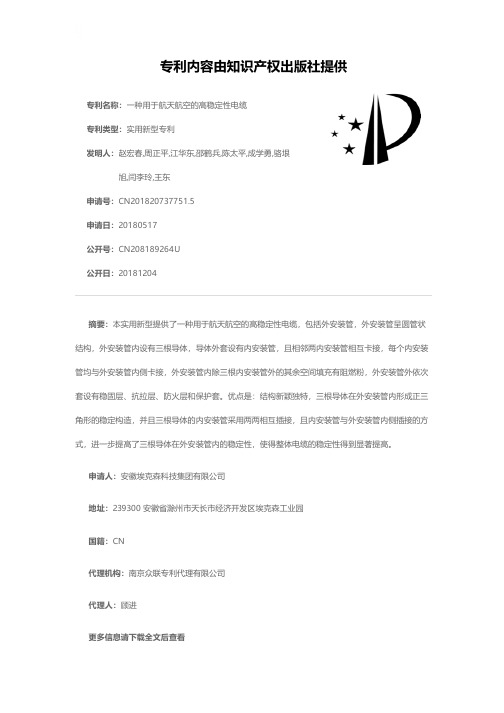

专利名称：一种用于航天航空的高稳定性电缆
专利类型：实用新型专利
发明人：赵宏春,周正平,江华东,邵鹤兵,陈太平,成学勇,骆垠旭,闫李玲,王东
申请号：CN201820737751.5
申请日：20180517
公开号：CN208189264U
公开日：
20181204
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种用于航天航空的高稳定性电缆，包括外安装管，外安装管呈圆管状结构，外安装管内设有三根导体，导体外套设有内安装管，且相邻两内安装管相互卡接，每个内安装管均与外安装管内侧卡接，外安装管内除三根内安装管外的其余空间填充有阻燃粉，外安装管外依次套设有稳固层、抗拉层、防火层和保护套。

优点是：结构新颖独特，三根导体在外安装管内形成正三角形的稳定构造，并且三根导体的内安装管采用两两相互插接，且内安装管与外安装管内侧插接的方式，进一步提高了三根导体在外安装管内的稳定性，使得整体电缆的稳定性得到显著提高。

申请人：安徽埃克森科技集团有限公司
地址：239300 安徽省滁州市天长市经济开发区埃克森工业园
国籍：CN
代理机构：南京众联专利代理有限公司
代理人：顾进
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920561569.3(22)申请日 2019.04.23(73)专利权人 安徽国威线缆集团有限公司地址 230000 安徽省合肥市长丰县吴山镇工业聚集区(72)发明人 沈永华　(51)Int.Cl.H01B 7/295(2006.01)H01B 7/40(2006.01)(54)实用新型名称一种低烟无卤阻燃线缆(57)摘要本实用新型涉及线缆技术领域，公开了一种低烟无卤阻燃线缆，包括多根线芯，每一所述线芯的外表面均包覆有内绝缘层，多根所述线芯的外表面共同包覆有填芯，所述填芯的外部包覆有外绝缘层，所述外绝缘层的表面固定有两列对称的安装块，所述安装块的上开设有安装孔，所述安装孔内固定连接有套筒，所述套筒的内表面带有内螺纹。

本实用新型具有以下优点和效果：在进行线缆的安装时，利用螺栓与套筒以及建筑物表面的开孔之间的螺纹连接即可将线缆固定在建筑物的安装面上，无需使用固定结构即可完成线缆的安装，提高了线缆的安装效率。

权利要求书1页 说明书4页 附图2页CN 209591628 U 2019.11.05C N 209591628U权　利　要　求　书1/1页CN 209591628 U1.一种低烟无卤阻燃线缆，包括多根线芯(1)，每一所述线芯(1)的外表面均包覆有内绝缘层(11)，多根所述线芯(1)的外表面共同包覆有填芯(12)，所述填芯(12)的外部包覆有外绝缘层(3)，其特征是：所述外绝缘层(3)的表面固定有两列对称的安装块(5)，所述安装块(5)的上开设有安装孔(6)，所述安装孔(6)内固定连接有套筒(7)，所述套筒(7)的内表面带有内螺纹。

2.根据权利要求1所述的一种低烟无卤阻燃线缆，其特征是：所述安装孔(6)开口处与所述套筒(7)之间固定有密封圈(71)。

3.根据权利要求1所述的一种低烟无卤阻燃线缆，其特征是：所述外绝缘层(3)包括包覆在填芯(12)外用于保护线缆的防护部(31)以及与所述防护部(31)围合成所述外绝缘层(3)的安装部(32)，所述安装部(32)远离填芯(12)的一侧为平面，另一侧与所述防护部(31)一体连接，所述安装块(5)一端与所述安装部(32)固定。

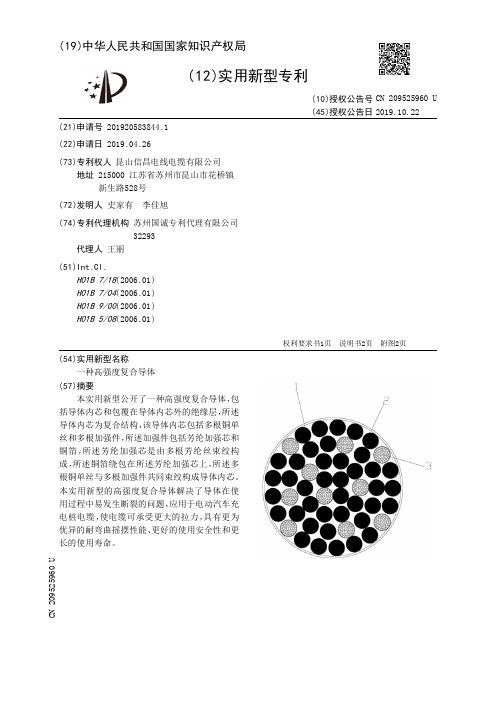

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920583844.1(22)申请日 2019.04.26(73)专利权人 昆山信昌电线电缆有限公司地址 215000 江苏省苏州市昆山市花桥镇新生路528号(72)发明人 史家有　李佳旭　(74)专利代理机构 苏州国诚专利代理有限公司32293代理人 王丽(51)Int.Cl.H01B 7/18(2006.01)H01B 7/04(2006.01)H01B 9/00(2006.01)H01B 5/08(2006.01)(54)实用新型名称一种高强度复合导体(57)摘要本实用新型公开了一种高强度复合导体，包括导体内芯和包覆在导体内芯外的绝缘层，所述导体内芯为复合结构，该导体内芯包括多根铜单丝和多根加强件，所述加强件包括芳纶加强芯和铜箔，所述芳纶加强芯是由多根芳纶丝束绞构成，所述铜箔绕包在所述芳纶加强芯上，所述多根铜单丝与多根加强件共同束绞构成导体内芯。

本实用新型的高强度复合导体解决了导体在使用过程中易发生断裂的问题，应用于电动汽车充电桩电缆，使电缆可承受更大的拉力，具有更为优异的耐弯曲摇摆性能、更好的使用安全性和更长的使用寿命。

权利要求书1页 说明书2页 附图2页CN 209525960 U 2019.10.22C N 209525960U权　利　要　求　书1/1页CN 209525960 U1.一种高强度复合导体，其特征在于：包括导体内芯和包覆在导体内芯外的绝缘层，所述导体内芯为复合结构，该导体内芯包括多根铜单丝和多根加强件，所述加强件包括芳纶加强芯和铜箔，所述芳纶加强芯是由多根芳纶丝束绞构成，所述铜箔绕包在所述芳纶加强芯上，所述多根铜单丝与多根加强件共同束绞构成导体内芯，多根加强件均匀分布于该复合导体的多根铜单丝之间。

2.根据权利要求1所述的一种高强度复合导体，其特征在于：该复合导体的截面积为0.75～2.5mm2。

专利名称：一种架空光缆
专利类型：发明专利
发明人：吴俊
申请号：CN201310471150.6申请日：20131011
公开号：CN103472553A
公开日：
20131225
专利内容由知识产权出版社提供
摘要：本发明涉及线缆技术领域，尤其是涉及一种架空光缆，它包含有中心加强件、围绕中心加强件外缘分布的至少三根松套管、包覆在松套管外的挡潮层、挤塑包覆在挡潮层外的外护层，松套管内具有至少一根光导纤维，其特征在于：外护层之外还具有一吊线层、吊线层内部具有悬挂加强件，吊线层与外护层通过连接筋相连接，悬挂加强件两侧的吊线层上具有嵌入吊线层的且与吊线层具有不同颜色的识别条，吊线层与外护层在空间上呈平行分布，且吊线层、外护层、连接筋的材料是相同的，吊线层、外护层、连接筋、识别条是一体形成的。

本发明具有以下主要有益效果：易识别、易维护、易维修，维护成本低，易制造、成品合格率高。

申请人：吴俊
地址：214206 江苏省无锡市宜兴市宜城街道南仓东村144号404室
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920560856.2(22)申请日 2019.04.23(73)专利权人 优易电缆（张家港）有限公司地址 215600 江苏省苏州市张家港市锦丰镇创业路5号-1优易电缆(72)发明人 李金涛　齐刚　俞俊　谢清心　(74)专利代理机构 苏州润桐嘉业知识产权代理有限公司 32261代理人 高远(51)Int.Cl.B65H 49/38(2006.01)(54)实用新型名称一种电缆用立式储货装置(57)摘要本实用新型涉及电缆加工半成品存储附属装置的技术领域，特别是涉及一种电缆用立式储货装置，其减少场地空间的占用量，无需对每个半成品盘具进行分类标记，节省人力，提高使用可靠性；包括底座、固定板、安装板、两组螺纹管、两组螺纹杆、两组限位杆和转轴，固定板的上半区域设置有左右贯通的矩形通孔，还包括第一滚珠轴承、第一齿轮、第二滚珠轴承、第三滚珠轴承、第二齿轮、第一支撑轴和第二支撑轴，固定板的下半区域设置有左右贯通的条形孔，并在条形孔内设置有固定块、调节丝杠、两组滑杆、第四滚珠轴承和第五滚珠轴承，固定块的左端和右端分别安装有第三支撑轴和第四支撑轴。

权利要求书2页 说明书5页 附图2页CN 209758692 U 2019.12.10C N 209758692U权　利　要　求　书1/2页CN 209758692 U1.一种电缆用立式储货装置，其特征在于，包括底座(1)、固定板(2)、安装板(3)、两组螺纹管(4)、两组螺纹杆(5)、两组限位杆(6)和转轴(7)，所述固定板(2)的底端与底座(1)的顶端中部连接，固定板(2)的上半区域设置有左右贯通的矩形通孔(8)，所述安装板(3)位于矩形通孔(8)内，并在安装板(3)的前半区域和后半区域均设置有上下贯通的限位孔，所述两组限位杆(6)的顶端分别与矩形通孔(8)内顶壁的前端和后端连接，两组限位杆(6)的底端自安装板(3)的顶端分别穿过两组限位孔并分别与矩形通孔(8)内底壁的前端和后端连接，矩形通孔(8)内底壁的前半区域和后半区域均设置有第一安装槽，并在两组第一安装槽内均固定安装有第一滚珠轴承(9)，所述两组螺纹管(4)的底端分别插入至两组第一滚珠轴承(9)内部，并在两组螺纹管(4)的外侧均设置有第一齿轮(10)，所述两组螺纹杆(5)的顶端分别与安装板(3)底端的前半区域和后半区域连接，两组螺纹杆(5)的底端分别插入并螺装至两组螺纹管(4)的顶端内部，矩形通孔(8)的内底壁中部设置有第二安装槽，并在第二安装槽内固定安装有第二滚珠轴承(11)，安装板(3)的中部设置有上下贯通的穿孔，固定板(2)的顶端设置有与矩形通孔(8)相通的安装通孔，所述安装通孔、穿孔和第二安装槽位于同一竖直线上，并自安装通孔内固定安装有第三滚珠轴承(12)，所述转轴(7)的顶端自矩形通孔(8)内穿过第三滚珠轴承(12)至固定板(2)的上方，转轴(7)的底端自安装板(3)的顶端穿过穿孔并伸入至第二滚珠轴承(11)内部，并在转轴(7)上设置有第二齿轮(13)，所述第二齿轮(13)与两组第一齿轮(10)均啮合，安装板(3)左端的前侧和后侧均设置有第一支撑轴(14)，安装板(3)右端的前侧和后侧均设置有第二支撑轴(15)，固定板(2)的下半区域设置有左右贯通的条形孔(16)，并在条形孔(16)内设置有固定块(17)、调节丝杠(18)和两组滑杆(19)，所述固定块(17)的中部设置有上下贯通的螺纹孔，所述固定块(17)的前半区域和后半区域均设置有上下贯通的通孔，所述两组滑杆(19)的顶端自固定块(17)的底端分别穿过两组通孔至固定块(17)的上方并分别与条形孔(16)内顶壁的前侧和后侧连接，两组滑杆(19)的底端分别与条形孔(16)内底壁的前侧和后侧连接，条形孔(16)的内顶壁和后内底壁上分别设置有第三安装槽和第四安装槽，所述第三安装槽与第四安装槽上下相对设置，并在第三安装槽和第四安装槽内分别固定安装有第四滚珠轴承(20)和第五滚珠轴承(21)，所述调节丝杠(18)的底端自固定块(17)的顶端螺装穿过螺纹孔并插入至第五滚珠轴承(21)内部，调节丝杠(18)的顶端插入至第四滚珠轴承(20)内部，固定块(17)的左端和右端分别安装有第三支撑轴(22)和第四支撑轴(23)。

专利名称：一种架空平行集束电缆专利类型：实用新型专利
发明人：彭仕文
申请号：CN201320340621.5
申请日：20130614
公开号：CN203366843U
公开日：
20131225
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种架空平行集束电缆，包括成正方形排列的线芯以及连接在线芯内侧的内切式连筋，正方形的中部设有加固线芯，所述加固线芯包括从内到外依次设置的导体、包裹导体的绝缘层、若干金属绞线和塑料层，所述加固线芯和线芯之间通过连筋连接，连筋的长度小于内切式连筋。

电缆的线芯通过内切式连筋连接，相比外切式或者中间式的连接方式，使线芯的散热效果更好，且减少了展开的表面积；四个线芯的中部设有加固线芯，加固线芯与线芯通过连筋连接，使电缆的抗断能力得到加强。

申请人：四川天府电缆有限公司
地址：611031 四川省成都市温江区天府街中段
国籍：CN
更多信息请下载全文后查看。

专利名称：架空电缆
专利类型：实用新型专利
发明人：姚学艳,关铮,杨进全申请号：CN201921739552.9申请日：20191016
公开号：CN210429336U
公开日：
20200428
专利内容由知识产权出版社提供
摘要：本实用新型提供一种架空电缆，属于电缆技术领域。

本实用新型的架空电缆，包括：电缆芯包裹于所述电缆芯外侧的保护结构；其中，所述保护结构包括多层套设的绝缘层，且任意两相邻的所述绝缘层相接触；各层所述绝缘层的颜色不同。

因此即使架空电缆在空中与其它物体(例如树木)产生摩擦，造成外层绝缘层破碎时，电缆芯依旧被内层绝缘层包裹，且由于各层绝缘层的颜色不同，故管理员当发现架空电缆某位置出的表面颜色与其余位置颜色不同时，则可以很快发现电缆磨损的位置，从而可以提前对发生磨损的位置进行防护，避免出现安全隐患。

申请人：3M中国有限公司
地址：200233 上海市田林路222号
国籍：CN
代理机构：北京天昊联合知识产权代理有限公司
更多信息请下载全文后查看。
