电工技术试卷(2008.12)

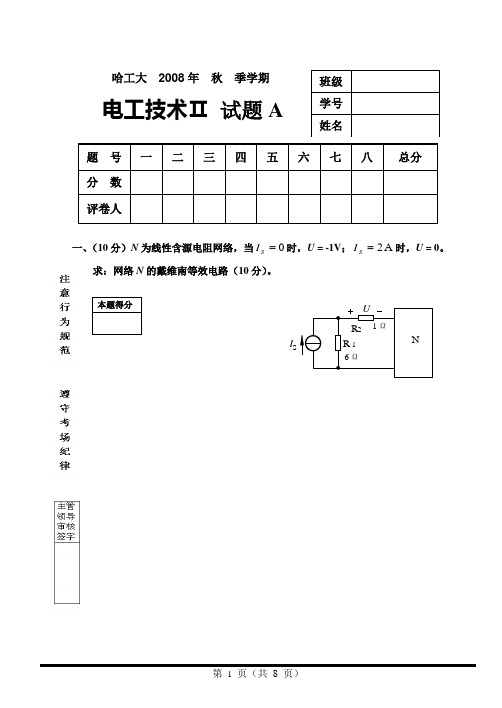

哈工大 2008年 秋 季学期电工技术Ⅱ 试题A一、（10分）N 为线性含源电阻网络，当0=S I 时，U = -1V ；A 2=S I 时，U = 0。

求：网络N 的戴维南等效电路（10分）。

I S二、（15分）计算图示电路中的电流I 。

6AI三、（15分）电路如图所示，换路前电路已稳定，求0≥t 时，（1）电容电压C u ，（2）A 点电位A v的变化规律。

四、（10分）图示电路中， ,20 ,310 ,10 ,V 220211Ω=Ω=Ω==R X R U 试的有效值，电路的功率因数和平均功率。

1X j ∙1五、（10分）(1) 当发电机的三相绕组连成星形时，设线电压V )30sin(238012-=t u ω, 试写出相电压1u 的三角函数式， =1u ；(2) 当三相电动机的绕组连成三角形时，若相电流A,)30sin(210012+=t i ω试写出线电流1i 的三角函数式， =1i ；（3）在三相电源电压相同的情况下，若三相电动机采用不同的联结，电源输出的三相功率有所不同，试证明当三相电动机联结成星形时的有功功率是联结成三角形的1/3。

L L L ZL L 1L六、选择与填空（20分）1.有一RLC 串联电路，当满足 条件时会发生串联谐振，谐振频率f 0= ，此时电路的阻抗模（最大、最小）。

2.为提高感性负载的功率因数，可在感性负载两端并联电容器，并联后该负载中的电流（增大、减小、不变），平均功率（增大、减小、不变），负载功率因数（增大、减小、不变），线路电流（增大、减小、不变）。

3． 变压器的主磁通在空载时很小，而在额定负载时很大。

（正确 错误）4．已知某三相异步电动机的额定参数为：功率12KW ，电压380V ，转速1480转/分，效率93％，功率因数0.9，则其额定电流为（ ），额定转矩为（ ），额定转差率为（ ）。

5. 有一交流铁心线圈，如将铁心截面积加倍，线圈的匝数和电源电压保持不变，则铁心中的磁感应强度（加倍、不变、减半），线圈中的电流（增大、不变、减小）。

电工技术考试试题及答案一、单项选择题（每题2分，共20分）1. 交流电路中，电感元件的阻抗与频率的关系是（）。

A. 成正比B. 成反比C. 无关D. 成正切函数关系答案：D2. 电路中，电阻的单位是（）。

A. 欧姆B. 伏特C. 安培D. 瓦特答案：A3. 三相电路中，星形连接的线电压与相电压的关系是（）。

A. 相等B. 线电压是相电压的√3倍C. 线电压是相电压的1/√3倍D. 无法确定答案：B4. 电路中，电容器的容抗与频率的关系是（）。

A. 成正比B. 成反比C. 无关D. 成正切函数关系答案：B5. 电路中，电流通过电阻时产生的热量与电流的关系是（）。

A. 成正比B. 成反比C. 无关D. 成平方关系答案：D6. 电路中，电感元件的感抗与电流的关系是（）。

A. 成正比B. 成反比C. 无关D. 成平方关系答案：C7. 电路中，理想变压器的原边电压与副边电压的关系是（）。

A. 成正比B. 成反比C. 无关D. 成正切函数关系答案：A8. 电路中，功率因数的定义是（）。

A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A9. 电路中，三相电路的功率计算公式是（）。

A. P = √3 * U * I * cosφB. P = U * I * cosφC. P = √3 * U * I * sinφD. P = U * I * sinφ答案：A10. 电路中，欧姆定律的表达式是（）。

A. V = IRB. I = VRC. R = VID. V = RI答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是电路的基本元件（）。

A. 电阻B. 电感C. 电容D. 二极管答案：ABCD2. 以下哪些因素会影响电路的功率因数（）。

A. 电压B. 电流C. 相位差D. 电阻值答案：C3. 以下哪些是三相电路的特点（）。

A. 三根相线B. 三个相位C. 星形连接D. 并联连接答案：ABC4. 以下哪些是电路中常用的测量仪器（）。

电工技术考试试题一、选择题（每题 2 分，共 40 分）1、电阻的单位是（）A 伏特（V）B 安培（A）C 欧姆（Ω）D 瓦特（W）2、以下哪种材料的电阻率最大（）A 铜B 铝C 银D 玻璃3、一个10Ω 的电阻与一个20Ω 的电阻串联，总电阻为（）A 10ΩB 20ΩC 30ΩD 40Ω4、交流电路中，电感元件的电压（）电流 90°。

A 超前B 滞后C 同相D 反相5、三相交流电源的相电压为 220V，线电压为（）A 220VB 380VC 440VD 510V6、电动机的工作原理是（）A 电磁感应B 通电导体在磁场中受力C 电流的热效应D 光电效应7、变压器可以改变（）A 电压B 电流C 频率D 功率8、以下哪种保护装置用于短路保护（）A 热继电器B 熔断器C 接触器D 时间继电器9、三极管有三个电极，分别是（）A 基极、集电极、发射极B 阳极、阴极、控制极C 正极、负极、接地极D 输入极、输出极、公共极10、数字电路中，基本逻辑门有（）A 与门、或门、非门B 与非门、或非门、异或门C 同或门、与或非门、缓冲门D 以上都是11、电容的单位是（）A 法拉（F）B 亨利（H）C 西门子（S）D 韦伯（Wb）12、一个5μF 的电容与一个10μF 的电容并联，总电容为（）A 5μFB 10μFC 15μFD 20μF13、直流电路中，电源内阻越大，电源的输出电压（）A 越高B 越低C 不变D 不确定14、兆欧表主要用于测量（）A 电压B 电流C 电阻D 电容15、以下哪种工具用于剥线（）A 电工刀B 尖嘴钳C 剥线钳D 压线钳16、照明电路中，控制灯的开关应接在（）A 零线B 火线C 地线D 以上都可以17、电功率的单位是（）A 焦耳（J）B 瓦特（W）C 千瓦时（kW·h）D 度18、电路中，电流的方向规定为（）A 正电荷定向移动的方向B 负电荷定向移动的方向C 电子定向移动的方向D 任意方向19、以下哪种材料是导体（）A 橡胶B 陶瓷C 铁D 塑料20、示波器主要用于测量（）A 电压B 电流C 频率D 以上都是二、填空题（每题 2 分，共 20 分）1、电路由电源、＿____、负载和导线组成。

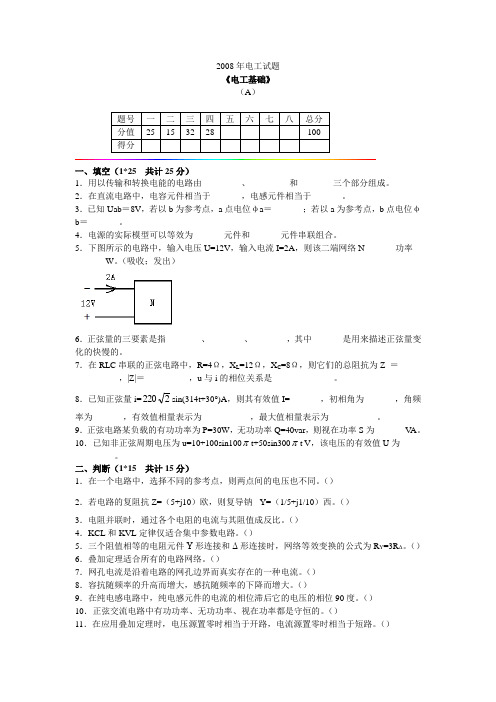

2008年电工试题《电工基础》（A）题号一二三四五六七八总分分值25 15 32 28 100得分一、填空（1*25 共计25分）1．用以传输和转换电能的电路由________ 、_________和________三个部分组成。

2．在直流电路中，电容元件相当于_______，电感元件相当于_______。

3．已知Uab＝8V，若以b为参考点，a点电位φa＝_______；若以a为参考点，b点电位φb＝_______。

4．电源的实际模型可以等效为_______元件和_______元件串联组合。

5．下图所示的电路中，输入电压U=12V，输入电流I=2A，则该二端网络N_______功率_______W。

（吸收；发出）6．正弦量的三要素是指________、________、________，其中_______是用来描述正弦量变化的快慢的。

7．在RLC串联的正弦电路中，R=4Ω，X L=12Ω，X C=8Ω，则它们的总阻抗为Z ＝__________，|Z|＝__________，u与i的相位关系是______________。

220sin(314t+30°)A，则其有效值I=_______，初相角为_______，角频8．已知正弦量i=2率为_______，有效值相量表示为___________，最大值相量表示为___________。

9．正弦电路某负载的有功功率为P=30W，无功功率Q=40var，则视在功率S为_______V A。

10．已知非正弦周期电压为u=10+100sin100πt+50sin300πt V，该电压的有效值U为_________。

二、判断（1*15 共计15分）1．在一个电路中，选择不同的参考点，则两点间的电压也不同。

（）2．若电路的复阻抗Z=（5+j10）欧，则复导钠Y=（1/5+j1/10）西。

（）3．电阻并联时，通过各个电阻的电流与其阻值成反比。

（）4．KCL和KVL定律仅适合集中参数电路。

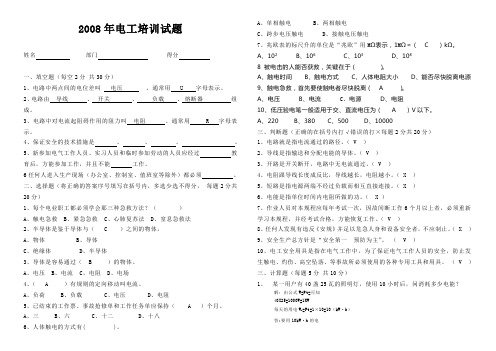

2008年电工培训试题姓名部门得分一、填空题（每空2分共30分）1、电路中两点间的电位差叫电压。

通常用 U 字母表示。

2、电路由导线、开关、负载、熔断器组成。

3、电路中对电流起阻碍作用的阻力叫电阻、通常用 R 字母表示。

4、保证安全的技术措施是、、、。

5、新参加电气工作人员、实习人员和临时参加劳动的人员应经过教育后，方能参加工作，并且不能工作。

6任何人进入生产现场（办公室、控制室、值班室等除外）都必须。

二、选择题（将正确的答案序号填写在括号内，多选少选不得分，每题2分共20分）1、每个电业职工都必须学会那三种急救方法？（）A、触电急救B、紧急急救C、心肺复苏法D、窒息急救法2、半导体是鉴于导体与（ C ）之间的物体。

A、物体B、导体C、绝缘体D、半导体3、导体是容易通过（ B ）的物体。

A、电压B、电流C、电阻D、电场4、（ A ）有规则的定向移动叫电流。

A、负荷B、负载C、电压D、电阻5、已结束的工作票、事故抢修单和工作任务单应保持（ A ）个月。

A、三B、六C、十二D、十八6、人体触电的方式有( )。

A、单相触电 B、两相触电C、跨步电压触电D、接触电压触电7、兆欧表的标尺升的单位是“兆欧”用MΩ表示，1MΩ＝（ C ）kΩ。

A、102B、106C、103D、1088 被电击的人能否获救，关键在于（）。

A、触电时间B、触电方式C、人体电阻大小D、能否尽快脱离电源9、触电急救，首先要使触电者尽快脱离（ A ）。

A、电压B、电流C、电源D、电阻10、低压验电笔一般适用于交、直流电压为（ A ）V以下。

A、220B、380C、500D、10000三、判断题（正确的在括号内打√错误的打×每题2分共20分）1、电路就是指电流通过的路径。

（ V ）2、导线是指输送和分配电能的导体。

（ V ）3、开路是开关断开，电路中无电流通过。

（ V ）4、电阻跟导线长度成反比，导线越长，电阻越小。

（ X ）5、短路是指电源两端不经过负载而相互直接连接。

电工技能考试试题和答案一、选择题（每题2分，共10题，满分20分）1. 电流通过导体时，导体两端的电压与通过导体的电流之间的关系遵循什么定律？A. 欧姆定律B. 牛顿定律C. 法拉第定律D. 焦耳定律答案：A2. 交流电的频率为50Hz时，其周期是多少秒？A. 0.02秒B. 0.1秒C. 0.2秒D. 1秒答案：A3. 电路中，电阻R=10Ω，电流I=2A，根据欧姆定律，该电路两端的电压U是多少？A. 5VB. 10VC. 20VD. 5kV答案：C4. 星形接法的三相电路中，线电压与相电压之间的关系是什么？A. 线电压是相电压的√3倍B. 线电压等于相电压C. 线电压是相电压的2倍D. 线电压是相电压的1/√3倍答案：A5. 电容器的容抗与交流电的频率之间的关系是什么？A. 容抗与频率成正比B. 容抗与频率成反比C. 容抗与频率无关D. 容抗与频率的平方成正比答案：B二、填空题（每题2分，共10题，满分20分）1. 电路中的功率因数是指电压与电流之间的_______。

答案：相位差2. 电路中的短路是指电路中任意两点之间的_______。

答案：电阻为零3. 交流电路中，电感的感抗与交流电的_______成反比。

答案：频率4. 直流电路中，电容器表现为_______。

答案：开路5. 电路中，电阻R=5Ω，电压U=10V，通过电阻的电流I是多少？答案：2A三、计算题（每题10分，共2题，满分20分）1. 已知电路中的电阻R1=20Ω，R2=30Ω，串联后接在电压为12V的电源上，求电路的总电阻和通过R1的电流。

答案：总电阻R=R1+R2=20Ω+30Ω=50Ω；通过R1的电流I=U/R=12V/50Ω=0.24A。

2. 电路中有一个电感L=0.5H，电阻R=10Ω，接在频率为50Hz的交流电源上，求电路的感抗和总阻抗。

答案：感抗XL=2πfL=2π×50Hz×0.5H=157.08Ω；总阻抗Z=√(R²+XL²)=√(10²+157.08²)=159.74Ω。

电工技术考试试题及答案一、单项选择题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与通过导体的电流之间的关系称为（）。

A. 欧姆定律B. 基尔霍夫定律C. 法拉第电磁感应定律D. 焦耳定律答案：A2. 交流电路中，电感元件的阻抗与频率的关系是（）。

A. 正比B. 反比C. 无关D. 先减小后增大答案：A3. 电路中，电阻的单位是（）。

A. 欧姆B. 安培C. 伏特D. 瓦特答案：A4. 并联电路中，总电阻与各分支电阻之间的关系是（）。

A. 等于最大电阻B. 等于最小电阻C. 等于各电阻之和D. 等于各电阻倒数之和的倒数答案：D5. 变压器的工作原理基于（）。

A. 电磁感应B. 静电感应C. 光电效应D. 康普顿效应答案：A6. 电路中，电容器的单位是（）。

A. 欧姆B. 法拉C. 亨利D. 西门子答案：B7. 三相电路中，星形接法的线电压与相电压的关系是（）。

A. 相等B. 线电压是相电压的√3倍C. 线电压是相电压的1/√3倍D. 无关答案：B8. 电路中，电感的单位是（）。

A. 欧姆B. 亨利C. 法拉D. 西门子答案：B9. 电路中，电容器的充电和放电过程遵循（）。

A. 欧姆定律B. 基尔霍夫定律C. RC时间常数D. LC振荡答案：C10. 电路中，二极管的主要作用是（）。

A. 整流B. 放大C. 滤波D. 稳压答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电路的总电阻？（）A. 各电阻的阻值B. 电阻的连接方式C. 电源的电压D. 电路中的电流答案：A B2. 以下哪些元件属于被动元件？（）A. 电阻B. 电感C. 二极管D. 电池答案：A B C3. 以下哪些定律适用于直流电路？（）A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：A B C4. 以下哪些是三相电路的特点？（）A. 三个相位的电压和电流相等B. 三个相位的电压和电流相位差120度C. 可以提供更大的功率D. 可以减少输电线路的损耗答案：B C D5. 以下哪些是电容器的特性？（）A. 通交流，阻直流B. 通直流，阻交流C. 储存电荷D. 释放电荷答案：A C D三、填空题（每题2分，共20分）1. 电路中，电流的单位是__安培__。

电工技术试题及部分答案一、选择题1. 下列哪个选项是交流电的特点？A. 电流方向变化，电压始终保持不变B. 电流方向保持不变，电压变化C. 电流方向与电压方向均保持不变D. 电流方向与电压方向均变化答案：C2. 在电路中，电压与电流的关系是：A. 电压与电流成正比B. 电压与电流成反比C. 电压与电流无关D. 电压与电流的关系不确定答案：A3. 下列哪个元件具有存储电荷的能力？A. 电阻B. 电感C. 电容D. 变压器答案：C4. 对于直流电路中的电阻和电容，以下哪种说法是正确的？A. 电阻对直流电的通过有阻碍作用，电容对直流电的通过没有阻碍作用B. 电阻对直流电的通过没有阻碍作用，电容对直流电的通过有阻碍作用C. 电阻和电容对直流电的通过均有阻碍作用D. 电阻和电容对直流电的通过均没有阻碍作用答案：A5. 下列哪个选项中的电路可以产生电磁感应现象？A. 只有直流电路B. 只有交流电路C. 既有直流电路又有交流电路D. 既没有直流电路也没有交流电路答案：C二、填空题1. 电压为220V的交流电通过电阻为10Ω的电路，求电流的大小。

答案：22A2. 已知某台交流电动机的电压为380V，电流为5A，求该电动机的功率。

答案：1900W3. 电路中有一个电感，自感系数为0.5H，通过电流变化的速度为5A/s，求感生的电动势。

答案：2.5V4. 有一个容量为1000μF的电容器，充电电压为10V，求储存的电荷量。

答案：0.01C5. 在交流电路中，电流的频率是50Hz，周期为______。

答案：0.02s三、简答题1. 请简述直流电与交流电的区别。

答案：直流电是电流方向保持不变的电流，如电池的电流。

交流电是电流方向与大小周期性变化的电流，如家庭用电和电网电流。

2. 什么是电阻？它对电路有什么作用？答案：电阻是电路中一种阻碍电流通过的元件，用单位为欧姆（Ω）来表示。

电阻对电路起到限制电流大小的作用，使得电流在电路中均匀分布，防止电流过大损坏元件。

《电工技术》试卷1-1一、判断题（每题2分，计30分）1. 某负载开路时，流过负载的电流为零，故负载两端的电压也为零。

————（ ） 2．在电源电压不变的条件下，电路的电阻增大就是负载增大。

—————— （ ） 3．电路中参考点改变时，各点的电位也将改变，但电路中任意两点间的电压不随参考点改变而改变。

———————————————————————————（ ）4．一个实际的电压源，不论它是否接负载，电源端电压恒等于该电源电动势。

（ ） 5．叠加定理适用于线性电路中电压或电流的叠加，但不适用于功率的叠加。

——（ ） 6．电压源和电流源能等效变换，但只对内等效，不对外等效。

———————（ ） 7．纯电感元件是耗能元件，纯电容元件是储能元件。

—————————— （ ） 8．在正弦交流电中，电感线圈两端的电压u L 和电流i L 均为同频率正弦量，且电压u L 超前电流i L 90度相位。

— —— — —— —————— — ——— （ ）9．在RLC 串联交流电路中，电感两端或电容两端的电压可能大于总电压———（ ） 10．某电容器的耐压值为60V ，将其接到60V 的正弦交流电上，可安全使用。

（ ） 11．三相电动机的供电方式可用三相三线制，同样三相照明电路的供电方式也可用三相三线制。

( )12．在三相四线制供电系统中，为确保安全，中性线和火线上必须装设开关或熔断器。

( )13．三相三线制供电系统中，负载作三角形联结时，无论负载对称与否，三个线电流的相量和恒等于零。

( )14．频率、振幅和相位均相同的三个交流电压，称为对称三相电压。

( ) 15．对称三相负载，无论作星形或三角形联结，其总功率均为P=cos 3l l I U p 。

( ) 二、填空题（每空1分，计30分）1．电压的实际方向是由________电位指向_______电位的。

2．两个电阻负载并联接在电源上，电阻较小的负载消耗的功率较_______；两个电阻串联在电源上，电阻较小的负载消耗的功率较_______。
