电工技术基础与技能试卷7【高校】

2016—2017学年第一学期期末考试 《电工技术基础与技能》试题（100分；100分钟）一、填空题1.请根据下面实物图，在右侧画出相应的电路图。

1）当开关闭合时灯泡发光，说明电路中有 通过，此时电路处于 状态（通路、断路和短路）。

2）当开关断开时灯泡熄灭，说明电路中就没有了 ，此时电路处于 状态（通路、断路和短路）。

2.请同学们对应连线。

3.当加在导体电阻两端的电压为100V 时，其电阻为10Ω；当加在其两端的 电压为50V 时，其电阻为 Ω；当加在其两端的电压为0V 时，其电阻 为 Ω。

颜色 黑 红 黄 紫 白 数字1234567895.单位换算：5.6kΩ= Ω 2V= mV二、判断对错：1．磁感线是真实存在的。

（ ） 2．磁感线是闭合曲线。

（ ）3．在磁体外部，磁感线由S 极出发回到N 极；在磁体内部，磁感线则N 由极流向S 极。

（ ） 4．磁感线是不相交。

（ ） 5．磁感线越密磁场越强，越稀疏磁场越弱。

（ ） 三、简答题1.下图为金属和溶液，请标出电流的实际方向（用虚线箭头表示）。

2.如图所示，电流的参考方向已标出，并已知I 1=-2A,I 2=1A ，试画出电流的实际方向（用虚线箭头表示）。

3.写中下图中的电阻值。

4.有一电阻表面有四道颜色，分别为蓝红黄银，则其阻值是多少？允许偏差为多物理量 符号 单位 单位符号电流 U 欧 V 电压 I 瓦 W 电功率 R 安 A 电阻P伏Ω班级 _____姓名 _____考号 _____密 封 线少？5.请指出下面元件名称.四、技能题1.下图测电路中的电流,请连线电流表。

2.如图，电压表测量电阻R 2的电压，请正确连线测量。

五、计算题1.有一电路，已知a 点电位为20V ，b 点电位为5V 。

求电压U ab a 。

2.有一个电阻，通过其电流I=2A ，两端的电压U=8V 。

求 电阻R 。

3.已知：E=15V ，r=1Ω，R=4Ω；开关闭合，求I 和U 。

《电工技术基础与技能》期末试题及答案一、选择题1. 下列哪个元器件常用于电路中的“开关”功能？A. 电阻B. 电感C. 电容D. 二极管答案：D2. 电流的单位是什么？A. 安培B. 伏特C. 欧姆D. 瓦特答案：A3. 下列哪个元器件可以把交流电转换为直流电？A. 二极管B. 三极管C. 可变电阻D. 电容器答案：A4. 在电气安全中，以下哪种情况是正确的？A. 用手触摸电气设备B. 穿戴合适的绝缘手套C. 在有水的环境中使用电器D. 将电器放在易导电的地面上答案：B5. 在直流电路中，电阻与电流之间的关系是什么？A. 电流越大，电阻越大B. 电流越小，电阻越大C. 电流与电阻无关D. 电流越大，电阻越小答案：C二、填空题1. 电阻的单位是________。

答案：欧姆2. 铜导线的电阻比铁导线的电阻________。

答案：小3. 电阻与电流成________关系。

答案：正比4. 电压的单位是________。

答案：伏特5. 交流电的频率通常为________Hz。

答案：50（或60）三、解答题1. 请简要解释直流电和交流电的区别。

答案：直流电是电流方向保持不变的电流，在电路中的电子流动方向始终相同，常用于电池供电的设备中。

而交流电是电流方向周期性变化的电流，电子的流动方向不断改变，常用于家庭电路和供电系统中。

直流电的电压稳定，方向一致；而交流电的电压和方向都会周期性变化。

2. 请解释什么是电阻，并简述其在电路中的作用。

答案：电阻是电流通过时产生电能损耗的元件，用来阻碍电流流动的程度。

电阻的单位是欧姆（Ω）。

在电路中，电阻起到限制电流大小的作用，通过控制电阻的大小，可以调节电路中的电流流动情况。

电阻还可以起到保护电器设备和人身安全的作用，避免电流过大或过小对电器设备造成损坏或危险。

3. 请简要介绍一下电气安全中需要注意的事项。

答案：在电气安全中，需要注意以下几个事项：- 禁止用手触摸带电部分，应使用绝缘工具进行操作。

《电工技术基础与技能》复习题 7．初识正弦交流电 一、选择题：1．人们常说的交流电压220V 是指交流电压的（ ）A ．最大值B ．有效值C ．瞬时值D ．平均值 2．关于交流电的有效值，下列说法正确的是（ ） A ．最大值是有效值的3倍B ．有效值是最大值的2倍C ．最大值为311V 的正弦交流电，就其热效应而言，相当于一个220V 的直流电D ．最大值为311V 的正弦交流电，可以用220V 的直流电代替3．一个电容器的耐压为250V ，把它接入正弦交流电中使用，加在它两端的交流电压的有效值可以是（ ）。

A ．150VB ．180VC ．220VD ．都可以 4．已知V t u )6314sin(2100π-=，则它的角频率、有效值、初相分别是（ ）A ．62100/314π-、V 、s rad B ．6100/100ππ-、V 、s radC ．610050π-、V 、Hz D ．6100/314π、V 、s rad5．某正弦交流电的初相角20πϕ-=，在t =0时，其瞬时值将（ ）A ．大于零B ．小于零C ．等于零D ．不能确定 6．A t i ωsin 51=与A t i )30sin(52︒-=ω的相位差是（ ） A ．30° B ．－30° C ．0° D ．无法确定 7．两个同频率正弦交流电21、i i 的有效值各为40A 和30A ，当21、i i 的有效值为50V时，1i 与2i 的相位差是（ ）A ．0°B ．180°C ．45°D ．90° 8．某交流电压V t u )4100sin(100ππ+=，当s t 1.0=时的值是（ ）A ．V 7.70-B ．V 7.70C ．V 100D ．V 100-9．某正弦交流电压的有效值为380V ，频率为50Hz ，在t =0时的值为380V ，则该正弦电压的表达式为（ ）A ．V t u )90314sin(380︒+=B ．V t u 314sin 380=C ．V t u )45314sin(2380︒+=D ．V t u )45314sin(2380︒-= 10．如右图所示的矢量图中，交流电压1u 与2u 的相位关系是（ ）A ．1u 比2u 超前75°B ．1u 比2u 滞后75°C ．1u 比2u 超前30°D ．无法确定11．一个电热器接在10V 的直流电源上，产生一定的热功率。

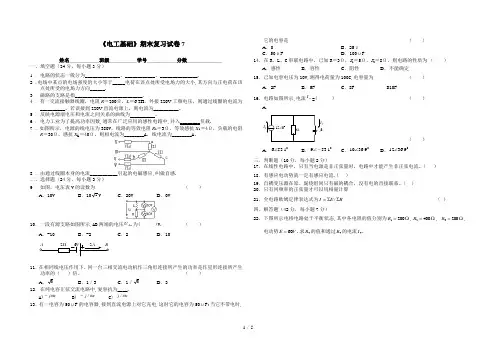

《电工基础》期末复习试卷7姓名____________班级___________学号____________分数______________一、填空题（24分，每小题3分）1 ．电路的状态一般分为______________、____________、_______________.2 ．电场中某点的电场强度的大小等于_____电荷在该点处所受电场力的大小,其方向与正电荷在该点处所受的电场力方向______.3 ．磁路的支路是指___________________________.4 ．有一交流接触器线圈，电阻R ＝200Ω，L ＝6.3H ，外接220V 工频电压，则通过线圈的电流为__________，若误接到220V 直流电源上，则电流为__________。

5 ．反映电源端电压和电流之间关系的曲线为 。

6 ．电力工业为了提高功率因数,通常在广泛应用的感性电路中,并入________负载.7 ．如图所示，电源的线电压为380V ，线路的等效电阻R 1＝3Ω，等效感抗X 1＝4Ω，负载的电阻R ＝30Ω，感抗X L ＝40Ω，则相电流为________A ，线电流为________A 。

8 ．由通过线圈本身的电流___________引起的电磁感应,叫做自感. 二、选择题（24分，每小题3分） 9 ．如图，电压表V 的读数为 （ ）A ．10VB ．102VC ．20VD ．0V10．一段有源支路如图所示,AB 两端的电压AB U 为( )V.（ ）A ．-10B ．-2C ．2D ．10ABΩ2A2V611．在相同线电压作用下，同一台三相交流电动机作三角形连接所产生的功率是作星形连接所产生功率的（ ）倍。

（ ） A ．3 B ．1／3 C ．1／3D ．312．在纯电容正弦交流电路中,复容抗为____.A)c j ω- B) c j ω/- C) c j ω/13．有一电容为50μF 的电容器,接到直流电源上对它充电,这时它的电容为50μF;当它不带电时,它的电容是 （ ） A ．0 B ．25μ C ．50μF D ．100μF14．在R 、L 、C 串联电路中，已知R ＝3Ω，X L ＝5Ω，X C ＝8Ω，则电路的性质为 （ ）A ．感性B ．容性C ．阻性D ．不能确定15．己知电容电压为10V,测得电荷量为100C,电容量为（ ）A ．2FB ．5FC ．8F D10F16．电路如图所示,电流C I =( )（ ）A ．Ω4SI 015∠CI 3-（ ）A ．01.536∠B ．01.539-∠ C ．09.3610∠D ．09.3612∠三、判断题（10分，每小题2分）17．在线性电路中，只有当电源是非正弦量时，电路中才能产生非正弦电流。

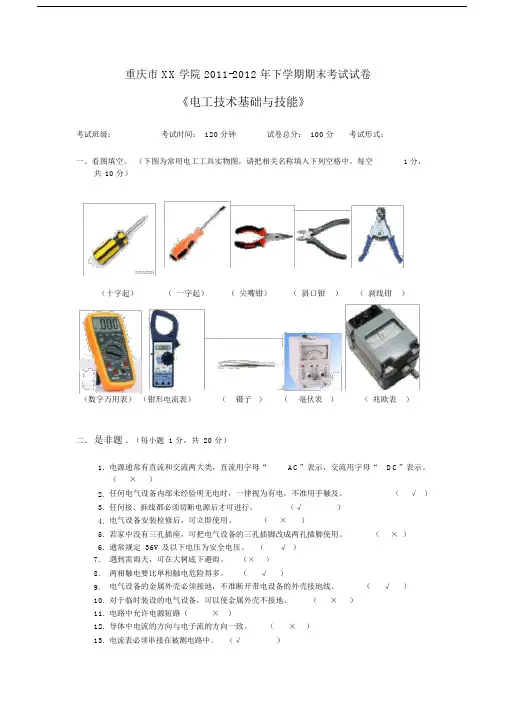

重庆市 XX学院 2011-2012 年下学期期末考试试卷《电工技术基础与技能》考试班级：考试时间： 120 分钟试卷总分： 100 分考试形式：一、看图填空。

（下图为常用电工工具实物图，请把相关名称填入下列空格中。

每空 1 分，共10 分）（十字起）（一字起）（尖嘴钳）（斜口钳）（剥线钳）（数字万用表）（钳形电流表）（镊子）（毫伏表）（兆欧表）二、是非题。

（每小题 1 分，共 20 分）1. 电源通常有直流和交流两大类，直流用字母“AC”表示，交流用字母“DC”表示。

（×）2. 任何电气设备内部未经验明无电时，一律视为有电，不准用手触及。

（√）3. 任何接、拆线都必须切断电源后才可进行。

（√）4. 电气设备安装检修后，可立即使用。

（×）5. 若家中没有三孔插座，可把电气设备的三孔插脚改成两孔插脚使用。

（× ）6. 通常规定 36V 及以下电压为安全电压。

（√）7.遇到雷雨天，可在大树底下避雨。

（× ）8.两相触电要比单相触电危险得多。

（√）9. 电气设备的金属外壳必须接地，不准断开带电设备的外壳接地线。

（√）10. 对于临时装设的电气设备，可以使金属外壳不接地。

（×）11. 电路中允许电源短路（× ）12. 导体中电流的方向与电子流的方向一致。

（×）13. 电流表必须串接在被测电路中。

（√）14.电路中两点的电压等于这两点间的电位差，所以两点的电压与电位的参考点有关。

（×）15. 电源电动势的大小由电源本身的性质决定，与外电路无关。

（√）16. 导体的长度和截面积都增大一倍，其电阻值也增大一倍。

（×）17.电阻两端的电压为 9V 时，电阻值为 100Ω；当电压升至 18V 时，电阻值将为 200 Ω。

（× ）18. “ 220V，60W ”的荧光灯能在110V 的电源上正常工作。

（×）19.??（× ）由公式 R= 可知，电阻的大小与两端电压和通过它两端的电流有关。

电工技术基础与技术试题一、填空题：（ 30 分）1、三相沟通电源是三个单相电源按必定方式进行的组合，这三个单相沟通电源的＿＿＿＿＿，＿＿＿＿＿，＿＿＿＿＿。

2、由一个或几个元件首尾相接组成的无分支电路称为＿＿＿＿＿；三条或三条以上支路会聚的点称为＿＿＿＿＿；任一闭合路径称为＿＿＿＿＿。

3、常用的表示正弦量的方法有＿＿＿＿＿，＿＿＿＿＿和＿＿＿＿＿，它们都能将正弦量的三因素正确地表示出来。

4、我国工频电流的周期T= ＿＿＿＿＿ s，频次 f= ＿＿＿＿＿ Hz，角频次 w= ＿＿＿＿＿ rad/s。

5、有一个线圈，其电阻可忽视不计，把它接在220V 、 50Hz 的沟通电源上，测得经过线圈的电流为 2A ，则线圈的感抗XL= ＿＿＿＿＿，自感系数L= ＿＿＿＿＿。

6、在电感性负载两头并联一只电容量适合的电容器后，电路的功率因素＿＿＿＿＿，线路中的总电流＿＿＿＿＿，但电路的有功功率＿＿＿＿＿，无功功率和视在功率都＿＿＿＿＿。

7、串连谐振时，电阻上的电压等于＿＿＿＿＿，电容和电感上的电压＿＿＿＿＿，并为端电压的＿＿＿＿＿倍。

所以，串连谐振又称为＿＿＿＿＿。

8、电感线圈与电容器并联的谐振电路中，线圈电阻越大，电路的质量因数越＿＿＿＿＿，电路的选择性就越＿＿＿＿＿。

9、产生瞬态过程有两大原由，即外因和内因，外因是＿＿＿＿＿，内因是＿＿＿＿＿。

10、电阻器是＿＿＿＿＿元件，电感器和电容器都是＿＿＿＿＿元件。

11、磁滞现象指的是＿＿＿＿＿＿＿＿＿＿，剩磁现象指的是＿＿＿＿＿＿＿＿＿＿。

二、判断题：（ 20 分）1、往常照明用沟通电压有效值是220V ，其最大值即为380V 。

()2、只有同频次的几个正弦量的矢量，才能够画在同一个矢量图长进行剖析。

（）3、串连谐振时，感抗等于容抗，此时电路中的电流最大。

（）4、谐振电路的功率因素大于1。

（）5、在三相四线制中，为了防止电流过大造成危害，相线和中性线都一定安装熔断器。

《电工技术基础与技能》练习题1、是非题（每题2分共20分）1、电路中允许电源短路（）2、导体中电流的方向与电子流的方向一致（）3、电流表必须串接在被测电路中（）4、电源电动势的大小由电源本身的性质决定，与外电路无关（）5、导体的长度和截面积都增大一倍，其电阻值也增大一倍（）6、电阻两端的电压为9V时，电阻值为100Ω；当电压升至18V时，电阻值将为200Ω（）7、“220V、60W”的荧光灯能在110V的电源上正常工作（）8、由公式R＝U/I可知，电阻的大小与两端的电压和通过它的电流有关（）2、选择题（每题2分共24分）1、若将一段电阻为R的导线均匀拉长至原来的4倍，则电阻变为（）A.4RB.16RC.1/4RD.1/16R2、一个电阻两端加15V电压时，通过3A的电流，若在两端加18V电压时，通过它的电流为（）A.1AB.3AC.3.6AD.5A3、两根同种材料的电阻丝，长度之比为1：2，横截面积之比为3：2，则它们的电阻之比为（）A.3:4B.1:3C.3:1D.4:34、电路中安装熔断器，主要是为了（）A.短路保护 B。

漏电保护 C。

过载保护 D。

以上都不是5、一个五色环电阻器，其色环顏色依次为黄、紫、黑、棕、棕，则其标称阻值和和允许误差为（）A.47Ω±1%B.47KΩ±1%C.4.7 KΩ±1% D .470Ω±1%三、问答与计算题1、一根铜导线长L为2000m，截面积A＝1.5mm2,问这根导线的电阻有多大？（已知铜的电阻率ρ＝1.75×10－8Ω.m）（20分）2、一个“220V 1kW”的电炉，正常工作时电流多大？如果不考虑温度对电阻的影响，把它接到110V的电压上，它的功率是多少？（16分）3、小明家有一台空调，制冷时的电功率为1.24kW，小明家夏天平均每天使用8h，一个暑假（60天）需要用多少度电？若每度电按0.60元计算，需要多少电费？（20分）。

电工技术基础考试题（含答案）一、单选题（共30题，每题1分，共30分）1.40Ω的电阻和感抗为30Ω电感并联接在正弦交流电路中，电路的无功功率为480var，则电路的视在功率为()。

A、1000VAB、866VAC、800VAD、600VA正确答案：D2.当电路中电流的参考方向与电流的实际方向相同时，该电流()。

A、有时是正值,有时是负值B、无法确定是正值或负值C、一定是正值D、一定是负值正确答案：C3.要使电流表的量程扩大3倍，所并联的分流电阻应为内阻的()倍。

A、1/（n-1）B、1/（n+1）C、（n-1）D、（n-1）正确答案：A4.一阶电路全响应的三要素是指待求响应的()。

A、初始值、暂态值和时间常数B、稳态值、初始值和时间常数C、时间常数、最大值和时间常数D、以上都不对正确答案：B5.瞬变过程的三要素分析法只适用于()。

A、二阶直流电路B、二阶交流电路C、一阶交流电路D、一阶直流电路正确答案：D6.耦合线圈的自感L1和L2分别为2H和8H.则互感M最大不能超过()。

A、8HB、6HC、4HD、16H正确答案：C7.戴维南等效电路中的等效电阻等于有源二端网络的()。

A、除源后的入端电阻B、等效前两端电阻C、电源内阻D、外电路电阻正确答案：A8.在Y-△变换公式中，下列说法正确的是()。

A、分子为Y形中三个电阻之差B、分子为Y形中三个电阻的两两乘积之和C、分母为Y形中与之对应两节点无关的电阻之积D、分母为Y形中与之对应两节点无关的电阻之差正确答案：B9.三相四线制供电线路中，三相负载接近对称负载，中线上的电流()。

A、不变B、越大C、不确定D、越小正确答案：D10.Y-Δ起动，Y形接线是Δ形接线时电流的()倍。

A、1/15B、3C、1/3D、15正确答案：C11.40Ω的电阻和容抗为30Ω电容串联接在正弦交流电路中，电路的无功功率为120var，则电路的视在功率为()。

A、150VAB、200VAC、180VAD、168VA正确答案：B12.三相电路中线电压为250V，线电流为400A，则三相电源的视在功率是()。

电工技能考试试题及答案一、单项选择题（每题2分，共20分）1. 电路中电流的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 电阻的单位是（）。

A. 欧姆B. 安培C. 伏特D. 瓦特答案：A3. 电路中电压的单位是（）。

A. 欧姆B. 安培C. 伏特D. 瓦特答案：C4. 电流通过导体时，导体对电流的阻碍作用称为（）。

A. 电压B. 电流C. 电阻D. 电感5. 电路中，电流的流动方向是从（）。

A. 负极到正极B. 正极到负极C. 正极到正极D. 负极到负极答案：B6. 电路中，当电阻值增大时，电流（）。

A. 增大B. 减小C. 不变D. 无法确定答案：B7. 电路中，当电压增大时，电流（）。

A. 增大B. 减小C. 不变D. 无法确定答案：A8. 电路中，当电阻值减小时，电压（）。

A. 增大B. 减小C. 不变D. 无法确定答案：D9. 电路中，欧姆定律的数学表达式是（）。

B. I = VRC. R = VID. V = RI答案：A10. 电路中，功率的计算公式是（）。

A. P = IVB. P = IRC. P = VRD. P = VI答案：A二、多项选择题（每题3分，共15分）11. 以下哪些是电路的基本组成部分？（）。

A. 电源B. 开关C. 电阻D. 电容器答案：ABCD12. 电路中，以下哪些因素会影响电阻的大小？（）。

A. 材料B. 长度C. 横截面积D. 温度答案：ABCD13. 电路中，以下哪些因素会影响电流的大小？（）。

A. 电压B. 电阻C. 电感D. 电容答案：AB14. 电路中，以下哪些因素会影响电压的大小？（）。

A. 电流B. 电阻C. 电源D. 电容器答案：BC15. 电路中，以下哪些因素会影响功率的大小？（）。

A. 电压B. 电流C. 电阻D. 电容器答案：AB三、判断题（每题1分，共10分）16. 电路中的电流总是从电源的正极流向负极。

（）答案：√17. 电路中的电阻越大，通过的电流就越小。

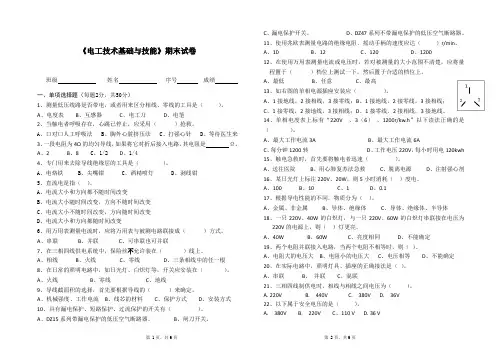

《电工技术基础与技能》期末试卷班级姓名序号成绩一、单项选择题（每题2分，共50分）1、测量低压线路是否带电，或者用来区分相线、零线的工具是（）。

A、电度表B、互感器C、电工刀D、电笔2、当触电者呼吸存在，心跳已停止，应采用（）抢救。

A、口对口人工呼吸法B、胸外心脏挤压法C、打强心针D、等待医生来3、一段电阻为4Ω的均匀导线，如果将它对折后接入电路，其电阻是Ω。

A、2B、8C、1/2D、1/44、专门用来去除导线绝缘层的工具是（）。

A、电烙铁B、尖嘴钳C、酒精喷灯D、剥线钳5、直流电是指（）。

A、电流大小和方向都不随时间改变B、电流大小随时间改变，方向不随时间改变C、电流大小不随时间改变，方向随时间改变D、电流大小和方向都随时间改变6、用万用表测量电流时，应将万用表与被测电路联接成（）方式。

A、串联B、并联C、可串联也可并联7、在三相四线供电系统中，保险丝不．允许装在（）线上。

A、相线B、火线C、零线D、三条相线中的任一根8、在日常的照明电路中，如日光灯、白炽灯等，开关应安装在（）。

A、火线B、零线C、地线9、导线截面积的选择，首先要根据导线的（）来确定。

A、机械强度、工作电流B、线芯的材料C、保护方式D、安装方式10、具有漏电保护、短路保护、过流保护的开关有（）。

A、DZ15系列带漏电保护的低压空气断路器。

B、闸刀开关。

C、漏电保护开关。

D、DZ47系列不带漏电保护的低压空气断路器。

11、使用兆欧表测量电路的绝缘电阻，摇动手柄的速度应达（）r/min。

A、10B、12C、120D、120012、在使用万用表测量电流或电压时，若对被测量的大小范围不清楚，应将量程置于（）档位上测试一下，然后置于合适的档位上。

A、最低B、任意C、最高13、如右图的单相电源插座安装应（）。

A、1接地线，2接相线，3接零线；B、1接地线，2接零线，3接相线；C、1接零线，2接地线，3接相线；D、1接零线，2接相线，3接地线。

电工电子技术与技能考试题（附参考答案）一、单选题（共20题，每题1分，共20分）1、已知Y-160M1-2型三相异步电动机额定转速n2=2940r/min,它的同步转速为( )。

A、0.02B、0.04C、0.2D、0.06正确答案：A2、照相机的闪光灯是利用( )放电原理工作的。

A、电阻器B、电感器C、电容器正确答案：C3、以下电能产生的形式中,发电成本最高的是( )。

A、水力发电B、核能发电C、风力发电D、火力发电正确答案：D4、下列属于直流电表示方式的是( )。

A、字母“DC”或符号“-”B、字母“AC”或符号“-”C、字母“DC ”或符号“~ ”D、字母“AC ”或符号“~ ”正确答案：A5、贴片电阻1502代表的电阻值是( )Ω。

A、150B、15C、1500D、15000正确答案：D6、电气互锁的作用是( )。

A、增加控制电路动作的速度B、维持电动机长动C、防止电动机出现点动D、防止主电路误动作短路正确答案：D7、若电路中某元件两端的电压u=10sin(314t+45°)V,电流i=5sin(314t+135°)A,则该元件是( )。

A、电阻B、电容C、电感D、无法确定正确答案：B8、对称三相四线制供电线路,若端线上一根熔体熔断,则该熔体两端的电压为( )。

A、相电压+线电压B、线电压C、相电压D、线电压的一半正确答案：C9、正弦交流电的最大值等于有效值的( )倍。

A、$$\sqrt{2}$$B、1/2C、$$\sqrt{2}$$/2D、2正确答案：A10、电动势的方向规定为由电源( )极经电源内部指向电源( )极方向。

A、负、正B、正、正C、负、负D、正、负正确答案：A11、在一个标有四色环的电阻中,其中最后一较宽的色环表示( )。

A、乘数B、温度系数C、阻值D、误差正确答案：D12、开关的文字符号是( )。

A、RB、SC、ED、EL正确答案：B13、一台三相电动机绕组星形联结,接到UL=380V的三相交流电源上,测得线电流IL=10A,则电动机的每相绕组的阻抗为( )。

电工电子技术基础与技能测试题（含参考答案）一、判断题（共100题，每题1分，共100分）1.漏电保护器在日常使用中不可在通电状态下按动实验按钮来检验其是否灵敏可靠。

A、正确B、错误正确答案：B2.正逻辑的与门等效于负逻辑的与门。

A、正确B、错误正确答案：B3.三相异步电动机能起动运行的首要条件是：在定子绕组中通入三相交流电产生旋转磁场。

A、正确B、错误正确答案：A4.低压电气按照电器动作性质不同可分为手动电器和自动电器。

A、正确B、错误正确答案：A5.二极管元件属于非线性电阻。

A、正确B、错误正确答案：A6.射极支路接入电阻是为了稳定静态工作点。

A、正确B、错误正确答案：A7.涡流现象是线圈的自感现象。

A、正确B、错误正确答案：B8.星形联结时线电流是相电流的倍。

A、正确B、错误正确答案：B9.电感量L是线圈的固有参数，其大小与线圈的匝数、尺寸和导磁材料有关。

B、错误正确答案：A10.在R-L-C串联电路中，、、的数值都有可能大于端电压。

A、正确B、错误正确答案：B11.纯电阻电路的有功功率为零。

A、正确B、错误正确答案：B12.根据电路放大原理，可以说任何放大电路都有功率放大作用。

A、正确B、错误正确答案：A13.二极管具有单向导电性。

A、正确B、错误正确答案：A14.电路在短路状态下，电源内阻上压降为零。

A、正确B、错误正确答案：B15.三相异步电动机点动控制电路不需要进行过载保护。

A、正确B、错误正确答案：A16.要保持实验室环境整洁，做到地面、桌面、设备三整洁，减少安全隐患。

A、正确B、错误正确答案：A17.发射结正向偏置的晶体管一定工作在放大状态。

A、正确B、错误正确答案：B18.三相异步电动机的起动电流一般可达额定电流的4-7倍。

A、正确正确答案：A19.导体的电阻率仅由材料种类决定，与外加电压、通过的电流以及环境温度均无关。

A、正确B、错误正确答案：B20.改变电路中的电位参考点，各点的电位也随之改变。

2017年天津职业技术师范大学单独招生电工与电子技术基础试题姓名 成绩一、选择题（每小题3分，共48分）1、标称值为10Ω的功率电阻，接入5V 的直流电路中，通过电阻的电流是（ ）A 。

A ．0.25 B ．0.5 C ．1 D ．32、有一个线性电阻，两端加上50mV 电压时，电流为10mA ，当两端加上10V 电压时，电流为( )A 。

A ．1B ．2C ．3D ．43、已知电阻R1=10Ω，R2=10Ω，若将R1和R2并联，则并联后的等效电阻为（ ）Ω。

A ．5 B. 10 C. 15 D. 204、下列物质中，属于铁磁性物质的是( )。

A ．铜B ．铝C ．空气D ．铁5、已知一个电阻上的电压V ）（2-t 314sin 210u π=，测得电阻上消耗的功率为10W ，则这个电阻的阻值为（ ）Ω。

A.5B.10C.15D.206、在纯电感正弦交流电路中，电压与电流的相位关系是（ ）。

A.电压与电流同相 B. 电压与电流反相 C.电压比电流超前90° D.电压比电流滞后90°7、在纯电容正弦交流电路中，保持电容两端电压有效值不变，减小电源频率时，流过电容的电流将（ ）A.增大B.减小C.不变D.有时增大，有时减小 8、RLC 串联电路发生谐振时，电路呈电阻性，( )。

A.总阻抗最大，最电流最小B.总阻抗最大，最电流最大C.总阻抗最小，最电流最小D.总阻抗最小，最电流最大9、在三相交流电路中，三相对称负载做三角形连接时的相电压是做星型连接时的相电 压的（ ）倍。

A.2B.2C.D.310、下列选项中，属于常用时序逻辑电路的是( )。
