电功和电功率专题复习【考点1】：电功与电功率的概念1.电功与电功率物理量定义国际单位常用单位公式电功电流所做的功焦耳（J）度，干瓦时(kW·h)W=UIt电功率电功与时间之比（表示电流做功快慢的物理量）瓦特（W）干瓦(kW）p=W/t=UI2.常见家用电器的电功率家用电器的电功率空调约1000W电吹风机约500W 台式计算机约200W微波炉约1000W电熨斗约500W电冰箱约100W计算器约0.5mW洗衣机约500W排电扇约20W电热水器约1000W电视机约200W手电筒约0.5W3.说明：1.电流做功的过程就是电能转化为其他形式能的过程，有多少电能发生转化就说明电流做了多少功。
电功是电能转化多少的量度，电功和电能的单位相同。
2.电功表示电流做功的多少，电功率表示电流做功的快慢。
例1. 如图所示的四种用电器，其中有一用电器工作时能量转化的主要形式与其他用电器不同的是（）A. 电风扇B. 电熨斗C. 电动自行车D. 洗衣机【解答】选B。
A、图中的用电器是电风扇，它工作时将电能主要转化为机械能；B、图中的用电器是电熨斗，它工作时将电能转化为内能；C、图中的用电器是电动自行车，它工作时将电能主要转化为机械能；D、图中的用电器是洗衣机，它工作时将电能主要转化为机械能。
综上所述，只有电熨斗使用时能量转化的主要形式与其他用电器不同。
故选B。
例2. 关于电功、电功率，下列说法正确的是（）A. 电流通过导体做功越少，电功率越小B. 电功是表示电流做功快慢的物理量C. 电功率大的用电器一定比电功率小的用电器做的功多D. 在相同时间内，电流通过导体做功越多，电功率越大【解答】选D。
AD、电功率是表示电流做功快慢的物理量，而电功是用电器中电流所做的功，消耗多少电能就做多少功，若在相同时间内，电流通过导体做功越多（越小），电功率越大（小），故A错误、D正确；B、电功率是表示电流做功快慢的物理量，而电功的实质是电能与其他形式能量的转换，故B错误；C、根据W＝Pt知，在不确定做功时间的情况下，电功率大的用电器不一定比电功率小的用电器做的功多，故C错误．故选D．【考点2】：电能表的使用电能表：1.作用：测量用电器在一段时间内消耗的电能。

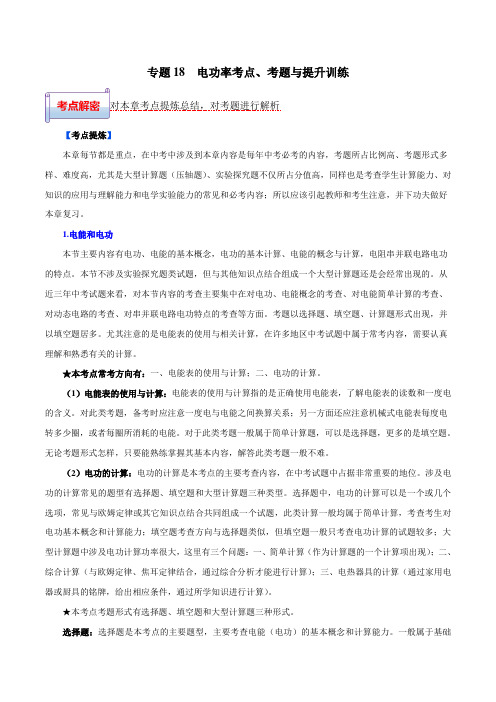

专题18 电功率考点、考题与提升训练对本章考点提炼总结，对考题进行解析【考点提炼】本章每节都是重点，在中考中涉及到本章内容是每年中考必考的内容，考题所占比例高、考题形式多样、难度高，尤其是大型计算题（压轴题）、实验探究题不仅所占分值高，同样也是考查学生计算能力、对知识的应用与理解能力和电学实验能力的常见和必考内容；所以应该引起教师和考生注意，并下功夫做好本章复习。
1.电能和电功本节主要内容有电功、电能的基本概念，电功的基本计算、电能的概念与计算，电阻串并联电路电功的特点。
本节不涉及实验探究题类试题，但与其他知识点结合组成一个大型计算题还是会经常出现的。
从近三年中考试题来看，对本节内容的考查主要集中在对电功、电能概念的考查、对电能简单计算的考查、对动态电路的考查、对串并联电路电功特点的考查等方面。
考题以选择题、填空题、计算题形式出现，并以填空题居多。
尤其注意的是电能表的使用与相关计算，在许多地区中考试题中属于常考内容，需要认真理解和熟悉有关的计算。
★本考点常考方向有：一、电能表的使用与计算；二、电功的计算。
（1）电能表的使用与计算：电能表的使用与计算指的是正确使用电能表，了解电能表的读数和一度电的含义。
对此类考题，备考时应注意一度电与电能之间换算关系；另一方面还应注意机械式电能表每度电转多少圈，或者每圈所消耗的电能。
对于此类考题一般属于简单计算题，可以是选择题，更多的是填空题。
无论考题形式怎样，只要能熟练掌握其基本内容，解答此类考题一般不难。
（2）电功的计算：电功的计算是本考点的主要考查内容，在中考试题中占据非常重要的地位。
涉及电功的计算常见的题型有选择题、填空题和大型计算题三种类型。
选择题中，电功的计算可以是一个或几个选项，常见与欧姆定律或其它知识点结合共同组成一个试题，此类计算一般均属于简单计算，考查考生对电功基本概念和计算能力；填空题考查方向与选择题类似，但填空题一般只考查电功计算的试题较多；大型计算题中涉及电功计算功率很大，这里有三个问题：一、简单计算（作为计算题的一个计算项出现）；二、综合计算（与欧姆定律、焦耳定律结合，通过综合分析才能进行计算）；三、电热器具的计算（通过家用电器或厨具的铭牌，给出相应条件，通过所学知识进行计算）。
人教版初中物理九年级上册18.1 电能电功习题（含解析）18.1 电能电功一、选择题1．下列四位物理学家中，以其名字命名电功单位的是()A．库仑B．安培C．瓦特D．焦耳2．小红家的洗衣机工作0.5 h，电流做功为3.6×106 J，这台洗衣机消耗的电能是()A．1.8×106 J B．3.6×106 J C．7.2×106 J D．14.4 J3．关于家庭电路中的电能表，下列说法正确的是()A．电能表的作用是测量用电器中电流的大小B．电能表转盘转速越快，用电器消耗的电能就越多C．电能表的作用是测量用电器消耗电能的多少D．电能表的测量值是以“J”为单位的4．如图所示分别是小英家上月初和上月末电能表的示数。
结合表盘上的信息可知，下列选项中正确的是()A．小英家家庭电路中的干路电流不得超过10 AB．小英家上个月消耗的电能为1 011 kW·hC．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2 J D．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多5．关于电功，下列说法中正确的是()A．用电器通电的时间越长，电流做的功一定越多B．通过用电器的电流越大，电流做的功一定越多C．用电器两端的电压越大，电流做的功一定越多D．用电器消耗的电能越多，电流做的功一定越多6．电路中有一用电器，其两端电压是6 V，通过它的电流是200 mA，5 min内电流做的功是()A．6 J B．360 J C．6 000 J D．3.6×105 J7．如图所示，对于电能表面板上的一些参数的理解，下列说法错误的是()A．此时电能表的读数为120.7度B．“220 V”是指这个电能表应该在220 V的电路中使用C．“10(20) A”是指这个电能表使用时正常工作电流为10 A或20 A D．“600 r/(kW·h)”是指用电器每消耗1千瓦时电能，电能表的转盘转过600转8．加在导体两端的电压为3 V，通电2 min，电流所做的功为360 J，则通过这段导体的电流是()A．180 A B．120 A C．600 A D．1 A9．甲、乙两个用电器的电压之比为2∶1，电流之比为1∶2，通电时间之比为5∶4，则两个用电器消耗的电能之比为()A．5∶1 B．5∶4C．4∶5 D．5∶810．如图为某家庭使用电能表表盘，对表盘参数的理解正确的是()A．220 V是指这个电能表应该在220 V的电路中使用B．此时电能表的读数为1 207 kW·hC．10(20) A表示电能表工作时电流不应超过额定最大电流10 A此电能表转盘每转300 r，消耗电能1度二、综合题11．小丽家电能表上月底的示数为，本月底的示数为，她家本月消耗电能为__________kW·h.若电费是0.5元/(kW·h)，则她家本月应交电费________元。
初三物理-第十八章-第一节-电能电功（含解析）一、单选题1.若同学家里的电能表8月1日的示数如图8-1中甲所示，9月1日的示数如图8-1中乙所示，他家8月份共用电为( )A. 312 kW·hB. 31.2 kW·hC. 8 199.7kW·hD. 31.2J2.下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 家用排风扇C. 电视机D. 台灯3.如图所示，是研究电流做功与哪些因素有关的实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝各自通过的电流I甲、I乙以及它们在相同时间内电流做功的多少W甲、W乙的大小，下面关系中正确的是（）A. I甲=I乙，W甲=W乙B. I甲＞I乙，W甲＞W乙C. I甲＜I乙，W甲＜W乙D. I甲＞I乙，W甲＜W乙4.小明观察家中的感应式电能表（如图），下列说法正确的是（）A. 电能表的额定功率是2200WB. 电能表转盘每小时转过3000转C. 小明家已经消耗的电能为1070kW•hD. 正常运行的最大电流为40A5.小科用Google搜索“物理与生活”时，搜索到的下列事例，其中说法正确的是：A. 刚倒的一杯开水，冷却到可以饮用时，放出的热量约为105JB. 在生活中难以找到不受力的物体，所以牛顿第一定律无现实意义C. 一盏“220V 40W”的灯泡工作25h，耗电总是1kwhD. 热气球升空利用了气体流速越大，压强越小的原理二、多选题6.有一台电动机工作一段时间后消耗了2度电，下列说法正确的是（）A. 电流通过电动机做了7.2×106J的功B. 有7.2×106J的电能全部转化为机械能C. 电流做功小于7.2×106JD. 转化成的机械能小于7.2×106J7.LED灯是一种新型的环保节能灯．小明妈妈为他买了一款LED护眼灯，此款灯额定电压为24V，额定功率为8W，它正常发光时与“PZ220﹣60”的白炽灯正常发光时的亮度相当．有关这款灯下列说法正确的是（）A. 该灯发光柔和，可治疗用眼疲劳B. 该灯工作时主要将电能转化为内能C. 该灯正常工作时的电流为3AD. 1度电可供该灯正常工作125h8.下列关于电功和电功率的说法中正确的是（）A. 电流做功的过程，实际是把电能转化为其他形式的能的过程B. 电流通过导体时所做功的多少取决于导体两端的电压、通过导体的电流和导体的电阻C. 电流做功的快慢取决于用电器两端的电压和通过导体的电流D. 电功率越大的用电器，电流做功越多9.关于如图所示的家用电能表，下列说法中正确的是（）A. 该电能表的示数是20151 kW•hB. “220V”表示这个电能表应该在220V的电路中使用C. “2500r/（kW•h）”表示接在这个电能表上的用电器每消耗1kW•h的电能，电能表上的转盘转过2500转D. “50Hz”表示这个电能表在频率为50Hz的交流电路中使用10.两个电饭煲甲和乙，甲的额定功率为1200W，乙的额定功率为800W．关于它们都在额定功率工作的情况下，下列说法正确的是（）A. 甲消耗电能比乙快B. 电流通过甲做功比乙多C. 甲的实际功率大于乙的实际功率D. 甲消耗电能比乙多11.电能表盘如图所示，下列关于电能表说法正确的是（）A. “50Hz”是说这个电能表在50Hz的交流电路中使用B. “10（20）A”是说这个电能表的标定电流是20AC. “10（20）A”是说这个电能表的额定最大电流是20AD. “1500r/kW·h”表示电表上的转盘转过1转消耗的电能是1500千瓦时三、填空题12.如图所示，是电热水器原理的简易示意图，闭合开关S可以使热水器处于 ________状态，此时电能转化为 ________能．13.如图所示，电能表的示数为________ kW•h，电路中允许通过的最大电流为________ A．14.20C的电量通过120Ω的电阻时电流所做的功是240J，则该电阻两端的电压是 ________ V．15.电子式电能表表盘上标有“3000imp/kW•h”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是________kW•h，该用电器的功率是________W．16.小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电________ 度，他只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为________ W.17.电流通过电扇中电动机做功，这是________能转化为________能；电流通过灯泡的灯丝做功，这是________能转化________能．所以，电流通过用电器做了多少功，就有多少________能转化为的________能．四、计算题18.通过某用电器的电流是1A，通电10s，消耗了200J的电能，则这个用电器两端所加的电压是多少？19.如图所示的电动共享汽车环保节能。
考点34 电功率知识点梳理及中考真题训练知识点梳理：一、电功率1．定义：电功率等于电功和时间之比。
2．意义：表示消耗电能的快慢。
3．符号：P4．单位：瓦特（瓦，W ），常用单位为千瓦（kW ），1 kW ＝103 W（1）第一种单位：P ——电功率——瓦特（W ）；W ——电功——焦耳（J ）；t ——通电时间——秒（s ）。
（2）第二种单位：P ——电功率——千瓦（kW ）；W ——电功——千瓦时（kW·h ）；t —通电时间—小时（h ）。
5．电功率的定义式：t W P = 推导式：W=Pt PW t = 电功率计算公式：t W P ==UI （适用于所有电路） 对于纯电阻电路可推导出：P=I 2R =RU 2 串联电路中电流处处相等，比较用电器消耗功率的多少一般采用P=I 2R ，并联电路各支路两端电压相等，比较用电器消耗功率的多少一般采用P=RU 2。
二、额定功率和实际功率电灯泡上的“PZ220 25”表示额定电压是220 V ，额定功率是25 W 。
1．额定电压U 额是用电器正常工作时的电压，也就是用电器上标着的电压值。
额定功率P 额是用电器在额定电压下的功率，也就是用电器上标着的功率值。
用电器上标出的电流是当用电器两端加上额定电压时通过它的电流。
P 额=U 额I 额。
额定功率是用电器的重要性能指标，在设计用电器时必须确定它的性能和工作条件。
2．实际功率是用电器在非额定电压下实际消耗的功率，灯炮的亮度就由实际功率决定。
由公式P=UI 可知实际功率的大小随用电器两端电压的变化而变化。
3．实际功率和额定功率的关系：（1）U 实=U 额，则P 实=P 额，用电器正常工作；（2）U 实<U 额，则P 实<P 额，用电器不能正常工作；（3）U 实>U 额，则P 实>P 额，可能损坏用电器。
4．（1）对某个用电器而言，其额定电压、额定功率的值只有一个，实际功率随电压变化而变化。
18.1 电能 电功1．电能可以与各种形式的能量发生转化(1)电能在现代社会中的来源与应用。
电源：把其他形式的能转化为电能。
用电器：把电能转化为其他形式的能。
(2)电能的优点：来源广泛、容易输送、使用方便。
(3)电能的来源：日常生活中使用的电能主要来自其他形式能量的转换，包括水能(水力发电)、内能(俗称热能、火力发电)、原子能(原子能发电)、风能(风力发电)、化学能(电池)及光能(光电池、太阳能电池)等。
电能也可转换成其他所需能量形式。
谈重点 电能的转化用电器消耗电能的过程，也就是电能转化成其他形式能的过程，用电器消耗多少电能，就能多少电能转化成其他形式的能。
【例1】 下列情况下不属于消耗电能的是( )A ．摩擦起电B ．白炽灯的工作C ．电动机的工作D ．电暖器的工作解析：A 是消耗机械能来获得电能，电能是增加的；B 是电能转化为光能和内能，电能减少；C 是电能转化为机械能，电能减少了；D 是电能转化为内能，电能也减少。
答案：A2．消耗电能的计算(1)用电器消耗电能的过程就是电流做功的过程。
电流通过某段电路所做的功叫电功，用W 表示。
(2)电流在某段电路上所做的功，等于这段电路两端的电压、电路中的电流和通电时间的乘积，即W ＝UIt 。
对于纯电阻电路可推导出：W ＝I 2Rt ＝U 2R t 。
无论用电器串联或并联，计算在一定时间所做的总功，常用公式W ＝W 1＋W 2＋…＋W n 。
(3)单位：在国际单位制中电能的单位是焦耳，简称焦(J)，常用单位：度(kW·h)1度＝1千瓦时 1 kW·h＝3.6×106 J 。
【例2－1】 用两节串接后的干电池给小灯泡供电，电压是3 V ，小灯泡发光时通过的电流为0.3 A ，此时小灯泡的电阻为________ Ω，工作0.5 min 消耗的电功为________ J 。
解析：已知电压和电流，求导体的电阻，可直接应用欧姆定律R ＝U /I ＝3 V/0.3 A ＝10 Ω，灯泡消耗的电能W ＝UIt ＝3 V×0.3 A×30 s＝27 J 。
第十八章电功率第一节电能第一节电能电功一、电能1、电能用 W 表示，常用单位是千瓦时（kW·h），又叫“度”，在物理学中能量的通用单位是焦耳（J），简称焦。
1kW•h= 3.6×106 J。
2、电能表是测量用电器在一段时间内消耗电能多少的仪器。
几个重要参数：“220V”是指这个电能表应该在220V的电路中使用；“ 20A”指这个电能表的额定电流为 20 A；“50Hz”指这个电能表在50赫兹的交流电路中使用；“2500revs/k W•h”指这个电能表的每消耗一千瓦时的电能，转盘转过 2500转。
4、电能转化为其他形式能的过程是电流做功的过程，电流做了多少功就消耗了多少电能，也就是有多少电能转化为其他形式的能量。
实质上，电功就是电能，也用W表示，通用单位也是焦耳（J），常用单位是千瓦时（kW•h）。
公式W= UIt 。
【基础过关】1. 如图所示是建中同学拍摄的家中电能表的照片，对其中的重要参数，下列说法中错误的是（）A．“220V”是说这个电能表应该在220 V的电路中使用B．“5（10）A”是说这个电能表使用时额定最大电流为5 AC．“50Hz”是说这个电能表应在50 Hz的交流电路中使用D．“2500 r/（kW•h）”是说接在这个电能表上的用电器每消耗1 kW•h的电能，电能表上的转盘转过2500转2. 张华家电能表的盘面上标有“3000 r/（kW•h）”的字样，当接入一个用电器正常工作时，1 min内电能表的转盘转了30转，则该电器消耗的电能是（）A．1 kW•h B．0.1 kW•h C．0.01 kW•h D．0.001 kW•h3. 电子式电能表已开始走进千家万户，如图所示为某电子式电能表的表盘（局部）．若某用电器单独接在该电能表上，用电器正常工作10 min，指示灯闪烁了320次，则10 min内该用电器消耗的电能为________kW•h．4. 小红在家中看电视时，把遥控器一摁，电视关了，可是还有一个指示灯亮着（此时，电视机处于待机状态）．学习了电能的知识后，于是她想：这时电视机是否还在消耗电能呢？如果消耗电能，具体情况又是怎样的？于是她设计了如下方案进行探究：全家外出旅游前，让电视机处于待机状态，然后拔掉其他电器的插头或关掉开关，记下时间和家中电能表的信息如图甲所示；两天后回到家中，再记下此时的时间和电能表的信息如图乙所示．（1）从该电能表的表盘参数可知，当通过电能表的电流小于________A时，电能表可以稳定精确地工作．（2）在小红外出这段时间里，她家的电视机消耗的电能是________kW•h．【趣味链接】电能表用来测量电路中消耗电能的仪表叫做电能表，俗称电度表、火表．电能可以转换成各种能量．如：通过电炉转换成热能，通过电动机转换成机械能，通过电灯转换成光能等。
第18讲 电能 电功 电功率本讲内容历来是中考的热点，主要考查：电能表的使用，电功与电功率的计算，测量小灯泡的额定功率．有时还与热学知识、效率的知识综合考查．题型多以选择题、实验探究题、计算题的形式出现．近三年在河北省中考中的具体情况如下表：考点考点内容年份题号题型分值考查内容考点1电能表铭牌的认识及计算201325填空简答题3电能的计算考点2电功率的计算和公式的应用201320142014201538382238计算题计算题选择题计算题3112电功率公式的运用考点3测量电功率201334实验探究题7设计电路，实验步骤 电能1．电能获取___________提供电能使用用电器将电能转化为其他形式的能国际单位__________常用单位_____________单位换算关系 1 kW·h=_________J 测量工具电能表2.电能表的认识和使用作用测量电路___________单位_______________220 V 额定__________为220 V10（20）A 标定__________为10 A,额定最大电流为20 A 600 r/kW·h 每用1度电，表的铝盘转_________转参数2 500 imp/kW·h每用1度电，表的指示灯闪___________次读数计数器末尾数字表示小数位较大的电能利用刻度盘示数测量，消耗的电能为前后两次示数差，即W=W 2-W 1测量电能方法较小的电能利用转盘圈数计量，消耗的电能为W=n/N kW·h （n为某段时间转盘转的圈数，N 为表上参数） 电功率1．电功率意义表示用电器消耗电能的_______________单位___________，符号W;1 kW=_______W 定义用电器单位时间内______________公式P=_____________ 【提示】 用电器功率大，说明用电器消耗电能快，但不一定消耗电能多．2．电功和电功率常用公式基本公式导出公式电功W= Pt =UIt W=U 2t/R= I 2Rt 电功率P=Wt =UIP =U 2/R= I 2R适用范围普遍适用纯电阻电路 3.额定电压和额定功率额定电压额定功率概念用电器正常工作的电压用电器在额定电压下的功率铭牌灯泡“PZ220 V40 W”指灯泡的为_______220 V ，_______为40 W【提示】 用电器额定功率与外加电压和通过的电流无关． 测量小灯泡的电功率测量小灯泡的电功率的实验原理P=_________电路图滑动变阻器的作用（1）_______________（2）改变_______和_________，从而实现多次测量实验记录用电器两端电压不同，电功率就不同小灯泡两端电压越高，功率越大，灯泡越亮结论灯丝温度越高，灯丝电阻越大注意不能将多次测得的电功率求平均值 【提示】 在测量小灯泡电功率的实验中，闭合开关后小灯泡不亮，不一定是小灯泡断路，还可能是由于滑动变阻器连入了最大阻值，导致电路中的电流很小，小灯泡无法发光．命题点1 电能表的相关计算 (2015·邯郸二模)如图所示，小红家电能表的示数是________kW·h，她只让某电水壶工作，发现在10 min内电能表盘转过了600 r，则该电水壶的实际功率为________W．不计能量损失，如果该电水壶正在给2 L水加热，水温升高40 ℃时，加热时间为________s.电能表前后两次读数之差，就是这段时间内用电度数；同时从表盘上可得到消耗1 kW·h转盘转动的圈数N，若已知了转盘转过的圈数n，则消耗的电能可用W＝n/N来计算，功率可用P＝W/t计算．1．(2015·河北模拟)小明家电能表的铭牌上标有“220 V 10(40)A 1 500 r/kW·h”等字样．一天他在家中所有家用电器正常工作时，观察到电能表的铝盘在2 min 内转过330 r，则用电器在这段时间内消耗的电能等于________5J．夏日来临，他家计划购买一台2.5 kW的空调，从电能表使用的角度考虑，他家________(填“允许”或“不允许”)增加这样一台空调．2．(2015·山西)如图所示是现在家庭常用的电子式电能表表盘，表盘上标有3 200 imp/(kW·h)，表示每消耗1 kW·h的电能，指示灯闪烁3 200次．小明将某家用电器单独接在该电能表上正常工作6 min，电能表指示灯闪烁了320次．该家用电器的额定功率是________W，则这个家用电器可能是____________(填“电热水壶”“台灯”或“电视机”)．命题点2 电路安全问题 (2013·河北)如图甲所示，L上标有“6 V 3 W”字样，电流表量程为0～0.6 A，电压表量程为0～15 V，变阻器R的最大电阻为100 Ω.只闭合S1，滑片置于a点时，变阻器连入电路中的电阻为R a，电流表示数为I a.只闭合S2，移动滑片P，变阻器两端电压与其连入电路的电阻关系如图乙所示；当滑片P置于b点时，电压表示数U b＝8 V，电流表示数为I b.已知R a∶R0＝12∶5，I a∶I b＝3∶5.(灯丝电阻不随温度变化)求：(1)小灯泡的电阻；(2)定值电阻R0和电源电压；(3)在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻器连入电路的最小电阻为多少；只闭合S2时，电路消耗的最小功率为多少？电路安全问题是中考热点题型．这类问题进行分析，要注意不能超过电流表、电压表的量程，还不能超过用电器的额定值、滑动变阻器允许通过的最大电流值；在此基础上，一般先分析变阻器阻值变化引起电路中电流或电压如何变化，再根据电流或电压的极值考虑变阻器的最大值或最小值． 3．(2014·兰州)在如图所示的电路中，电源电压恒为9 V，电压表的量程为0～15 V，电流表的量程为0～0.6 A，定值电阻R1的规格为“30 Ω 0.5 A”，滑动变阻器R2的规格为“20 Ω 1 A”，灯泡L上标有“6 V 3 W”的字样，假设灯丝的电阻不变，闭合开关，在不损坏电路元件的情况下，下列说法中正确的是( )A．整个电路消耗的总功率的变化范围是3.375～4.5 WB．电压表示数的变化范围是3～6 VC．滑动变阻器允许的调节范围是5～20 ΩD．电流表示数的变化范围是0.1～0.5 A4．(多选)(2015·石家庄桥西区模拟)如图所示电路中，电源电压为4.5 V，小灯泡上标有“4.5 V 2.25 W”的字样(设灯丝电阻不变)，滑动变阻器的最大阻值为30 Ω，电流表量程为0～0.6 A，两块电压表的量程均为0～3 V，以下说法正确的是( )A．滑片向左移动时，电流表示数减小，小灯泡变暗B．滑片向右移动时，电压表V2示数的减小值等于电压表V1示数的增加值C．滑动变阻器允许接入电路的阻值最小时，电路消耗的总功率为2.25 WD．滑动变阻器允许接入电路的阻值范围是4.5～18 Ω5．(2015·眉山)如图所示，电源电压恒为7 V，电压表量程为0～3 V，电流表量程为0～0.6 A，滑动变阻器的规格为“20 Ω 1 A”，灯泡标有“6 V 3 W”字样，闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法正确的是( )A．电压表示数变化范围2 V～3 VB．电流表示数变化范围0.2 A～0.5 AC．滑动变阻器连入电路的阻值变化范围2 Ω～9 ΩD．滑动变阻器的最大功率为0.5 W命题点3 有关电功、电功率的图像问题 (2014·河北)实验室里有两只额定电压分别为4 V和6 V的小灯泡L1和L2，将它们连接到图1所示的电源电压可调的电路中，其中通过L2的电流与电压的关系如图2所示．闭合开关S1、S2，断开S3，滑片P置于最左端时，一只小灯泡正常发光，电路消耗的功率为5.2 W；只闭合S3，滑片P置于最右端时，也有一只小灯泡正常发光，且L2的电阻与变阻器连入电路中的电阻之比为R2∶R＝1∶4.求：(1)L2正常工作时的电阻；(2)L1正常工作时的电流；(3)在一只小灯泡正常发光条件下，电源电压的调节范围．解图像题的关键是认图，要明确纵坐标、横坐标所表示的物理量，注意坐标上最小格的数值，找出图像中的点所对应的坐标，正确认识和理解图像的物理意义． 6．(2015·德阳)有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示，闭合开关S，这时电流表的示数为0.4 A，则A、B两元件的电功率之比为( )A．4∶5 B．5∶4 C．2∶3 D．1∶37．(2015·雅安)小灯泡L的额定电压为3 V，它的I－U图像如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5 V；再将滑片P向左移动直到电压表示数为3 V．已知电源电压恒定，滑动变阻器的铭牌标有“10 Ω 2 A”．下列说法中错误的是( )A．电源电压为4.5 VB．小灯泡的额定功率为1.5 WC．小灯泡正常发光时，滑动变阻器消耗的电功率为1.25 WD．小灯泡正常发光时，滑动变阻器接入电路的阻值为3 Ω8．(多选)(2015·唐山市路南区一模)在如图所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压恒定不变．改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图像分别表示在图乙所示的坐标系中，则( )A ．AB 图线对应的是电压表V 1示数变化B ．滑片P 在a 点时，电路中的电流为1 AC ．定值电阻R 3的阻值为3 ΩD ．滑片P 在b 点时，电阻R 2消粍的功率为8 W一、选择题1．(2014·德阳)下列家用电器正常工作20 min 消耗电能最多的是( )A ．电饭煲 B ．电热毯 C ．电视机 D ．电风扇2．(2015·岳阳)用两只电流表按图所示实验电路探究“电功率与电流的关系”，下列说法不正确的是( )A ．小灯泡电功率的大小是通过灯泡的亮度来判断的B ．将电灯泡并联是为了控制灯泡两端电压相同C ．选用的两只小灯泡规格必须相同D ．将其中一只电流表移接到干路上也可以完成实验3．(2015·济宁)小夏将n 个“3 V 0.3 W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U 的电路中(如图所示)，通过分别调节滑动变阻器R 1和R 2，使所有灯泡均正常发光．则甲、乙两电路中的总电流与总功率的关系正确的是( )A ．I 甲＝I 乙B ．I 甲＝I 乙C ．P 甲＝nP 乙D ．P 甲＝n 2P 乙1n 4．(2015·临沂)如图所示，将标有“12 V 6 W”的灯泡L 1和“6 V 6 W”的灯泡L 2并联后，接在6 V 的电源上(设灯丝电阻不变)，则( )A．两灯的实际功率之和等于12 WB．两灯的实际功率之和大于12 WC．灯泡L1比灯泡L2亮D．灯泡L2比灯泡L1亮5．(2015·泉州)如图所示的电路中，电源电压保持不变．当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2消耗的功率P1∶P2＝2∶3；当开关S和S1都闭合，甲、乙两表为电压表时，两电压表示数U甲∶U乙和R1、R2消耗的功率P1∶P2分别为 ( )A．5∶2 3∶2 B．2∶3 4∶9 C．5∶2 2∶3 D．2∶3 9∶46．(2015·苏州)如图所示，电源电压为12 V，R0＝60 Ω，滑动变阻器的规格为“50 Ω 2 A”，电流表的量程为“0～0.6 A”，小灯泡上标有“6 V 3 W”字样．不考虑灯丝电阻变化，并保证电路安全．则( )A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是8 Ω～50 ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25 W～3 WC．S、S1、S2都闭合，电路消耗的总功率最小值为2.4 WD．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30 Ω7．(多选)(2015·河北模拟)如图所示的电路中，电源电压U保持不变，滑动变阻器的最大阻值是20 Ω，开关S闭合，滑片P在a端时电流表示数为0.5 A．当滑片P在b端时电流表示数变化了2 A，小灯泡正常发光．则下列说法中正确的是( )A．电源电压是15 VB．小灯泡正常发光的电阻是5 ΩC．小灯泡的额定功率为15 WD．滑片在b端时，电路的总功率为25 W8．(多选)(2015·石家庄长安区模拟)如图所示，电源电压为12 V不变，灯泡L1标有“12 V 6 W”的字样，灯泡L2标有“2 V 1 W”的字样，电流表量程为0～3 A，滑动变阻器R标有“12 Ω 2 A”的字样(假设灯丝电阻不变)，则下列说法正确的是( )A．闭合S1、S2、S3时，电流表的最小示数是1.5 AB．闭合S1、S2，断开S3时，L1的功率为6 WC．只闭合S3，变阻器滑片滑到最右端时，L2正常发光D．整个电路消耗的最大功率为30 W二、填空题9．(2015·安徽)当天空中空气的湿度很大、两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电．某次闪电的放电电流约为1×104A，电压约为1.8×108V，放电时间约0.01 s，则这次闪电释放的电能约为________J，合________kW·h.10．(2015·武汉)某同学观察到他家里的电能表及空气开关如图所示．电能表上标识的“10(20) A”表示这个电能表的________电流为10 A，____________电流为20 A．他家同时工作的用电器的总功率不能超过________W．该同学家的进户线是________(填序号)．11．(2014·河北)小明购买了一只容积为1.2 L的电热水壶．他往壶中装满了温度为25 ℃的水，若使壶中的水加热至沸腾，需要吸收________J的热量；小明将电热水壶接到家庭电路中，通电7 min烧开了这壶水，如果在这一过程中它的效率是90%，电热水壶的实际功率是________W．[标准大气压下、ρ水＝1.0×103kg/m3、c水＝4.2×103 J/(kg·℃)]12．(2015·南充)如图所示，电源电压恒定不变，R1＝20 Ω，闭合开关S，断开开关S1，电流表示数为0.3 A；若再闭合开关S1，发现电流表示数变化了0.2 A，则电源电压为________V，电流通过电阻R2消耗的电功率与整个电路消耗的总电功率之比P2∶P总＝________.13．(2015·重庆)小宇用如图甲所示电路对一只标有“0.8 A”字样的小灯泡L进行了测试，电源电压恒为9 V，电阻箱R0的阻值可在0～9 999 Ω之间调节，根据所测数据作出了灯丝的I—U图像(如图乙所示)，根据图像可知小灯泡正常发光时的电阻为________Ω；如果将电阻箱R0的阻值调为10 Ω，通电10 s电流通过R0所做的功为________J.14．(2015·玉林)如图所示，电源电压恒定，滑动变阻器R1的最大阻值为20 Ω.当S1、S2均闭合且滑片P滑到滑动变阻器的最右端时，电流表A1、A2的示数分别为1 A和0.2 A；当S1、S2均断开且滑片P置于滑动变阻器的中点时，电流表A1的示数为0.4 A．可知电阻R2的阻值为________Ω，整个电路消耗的最小电功率为________W.三、计算题15．(2015·乐山)如图所示，电源电压恒定不变，小灯泡L标有“6 V 3 W”字样，当开关S1、S2闭合，滑片P置于b端时，小灯泡正常发光，此时电流表的示数为0.8 A．求：(1)电源的电压U；(2)滑动变阻器的最大阻值R1；(3)当开关S1闭合、S2断开，滑片P置于a端时，电流表的示数为0.2 A，求此时R2的电功率．16．(2015·黄石)(1)“36 V 25 W”的灯泡正常发光时的电阻是多少？(2)某同学由实验测得“36 V 25W”灯泡的电流和电压关系曲线如图甲所示，请回答：①若将此规格灯泡串联若干个接入220 V电路中使用，则至少要串联多少个？②当11个这样的灯泡串联接入220 V的电路时，请结合图线计算每个灯泡的实际功率是多少？(3)另有一只灯泡只能看清铭牌上的额定电压为36 V，将其接入如图乙所示电路中．当闭合开关S，滑动变阻器滑片位于中点c时灯泡正常发光，此时灯泡的电功率为P，当滑片位于最右端b时，灯泡实际电功率为P′，已知P∶P′＝16∶9，求所接电源电压U 为多少伏？(灯泡电阻始终不变)一、选择题1．(2014·兰州)灯泡L上标有“2.5 V”的字样，它的电阻随它两端电压的变化关系如图所示，下列说法中正确的是( )A．灯泡L的额定电流是0.2 AB．灯泡L正常发光时的电阻是10 ΩC．灯泡L的额定功率是6.25 WD．灯丝的电阻随电压的增大而减小2．(2015·玉林)如图甲所示，R1的阻值是20 Ω.滑动变阻器R2消耗的功率P与其电阻R2的关系图像如图乙所示，则R2消耗的最大功率是( )A．0.45 W B．0.50 W C．0.80 W D．0.90 W3．(多选)(2015·唐山市路北区二模)如图所示电路中，电源电压不变，灯L标有“18 V 18 W”(灯丝电阻不变)．电压表所选量程为0～15 V，电流表所选量程为0～3 A．先闭合开关S，滑动变阻器的滑片P移到a端时，灯L正常发光，电流表示数为1.15 A；接着断开开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是( )A．电流表示数变小，电压表示数变大B．灯泡的亮度逐渐变亮C．滑动变阻器允许接入的阻值范围是0～90 ΩD．灯泡的最小功率为0.5 W4．(多选)(2015·邯郸一模)如图所示的电路中，电源电压保持不变，R1＝10 Ω.当开关S1闭合，S2、S3断开时，电压表的示数为U1，R2消耗的功率为P2；当开关S1、S2、S3都闭合时，电压表的示数为U1′，R2消耗的功率为P2′，且电流表A1的示数为0.9 A．已知U1∶U1′＝1∶6，P2∶P2′＝1∶9，下列结论中正确的有( )A．开关S1闭合，S2、S3断开时，电流表A2的示数为0.1 AB．开关S1闭合，S2、S3断开时，电路消耗的总功率为0.6 WC．开关S1、S2、S3都闭合时，电流表A2的示数为1.1 AD．开关S1、S2、S3都闭合时，R2和R3消耗的总功率为5.4 W二、填空题5．(2015·唐山路北一模)如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，甲图中灯L1的功率为4 W，乙图中灯L1的功率为9 W．设灯丝电阻不变．则甲、乙两图中灯L1两端的电压之比是______；甲、乙两图电路消耗的总功率之比是______．6．(2015·威海)如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2 W；滑到b端时，电阻R1消耗的功率为0.8 W，此时电压表示数为4 V，则电源电压为________V，滑片在b端时电流表的示数为________A.7．(2015·福州)如图所示，电源电压12 V，滑动变阻器标有“10 Ω 1 A”字样，灯L1、L2分别标有“6 V 6 W”和“3 V 3 W”字样．只闭合S l、S3时，滑动变阻器滑片P位于某位置，灯L1、L2均正常发光，则通过灯L1的电流为________A，滑动变阻器消耗的电功率为P1；此时只闭合S1、S2，为保证灯L1正常发光，滑片P应向________(填“左”或“右”)移动，滑动变阻器消耗的电功率为P2，则P1∶P2＝________.8．(2015·兰州)如图所示，电源电压恒定，小灯泡L1、L2均标有“6 V 3 W”的字样(忽略温度对灯丝电阻的影响)，当开关S1、S2都闭合时，灯泡L1正常发光，则电源电压为________V；当开关S1闭合，S2断开时，电路的总功率为________W.三、计算题9．(2015·石家庄长安区模拟)在如图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8 V，灯泡L2的额定电压为6 V，如图乙是灯泡L2的U－I图像．(1)当开关S接a时，电压表的示数为1.2 V，电流表的示数为0.3 A，求定值电阻R0的阻值；(2)当开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率；(3)当开关S接b时，在确保各灯泡不超过额定电压的情况下，通过调节电源电压能使电路达到的最大总功率是多少？10．如图所示，电源电压恒定，定值电阻R2＝20 Ω，滑动变阻器R0上标有“50 Ω 0.5 A”的字样，电流表A 的量程为0～0.6 A ，电压表V 的量程为0～15 V ．当开关S 打到1位置且滑片P 在A 端时，电压表的示数为8 V ；当开关S 打到2位置且滑片P 在中点时，滑动变阻器R 0的功率为P 0＝4 W ，求：(1)电源电压U ；(2)定值电阻R 1的阻值；(3)当电路接通时，在确保电路元件安全的前提下，试讨论何时电路的总功率最小，最小功率是多少；何时电路的总功率最大，最大功率又是多少？参考答案考点解读考点1 1.电源 焦耳 千瓦时 3.6×106 2.消耗的电能 千瓦时(kW·h) 电压 电流 600 2 500考点2 1.快慢 瓦特 103 所消耗的电能 ＝UI 3.额定电压 额定功率W t 考点3 UI 保护电路 小灯泡两端电压 通过小灯泡的电流 ＞ ＝ ＜ 不各个击破例1 1 362.5 1.2×103 280 例2 (1)因为I ＝ P ＝UI ，则小灯泡的电阻：R L ＝＝＝12 Ω；(2)只U R （6 V ）23 W 闭合S 2，R 与R 0串联，滑片P 置于b 点时，U b ＝8 V ，由图可知电阻R b ＝16 Ω，则电流I b ＝＝＝0.5 A ，电源电压：U ＝I b (R b ＋R 0)＝0.5 A×(16 Ω＋R 0) ① 只闭合Ub Rb 8 V16 ΩS 1，R 与L 串联，当滑片P 置于a 点，由于I a ∶I b ＝3∶5，则I a ＝0.3A ，电源电压：U ＝I a (R a ＋R L )＝0.3 A×(R a ＋12 Ω) ② 已知R a ∶R 0＝12∶5，再由①②式，可得：R 0＝20 Ω，U ＝18 V ；(3)只闭合S 1，变阻器与L 串联，灯泡正常工作时的电流：I ＝＝P U ＝0.5 A ，电流表的量程大于灯的额定电流，则电路中最大电流等于灯的额定电流0.5 3 W 6 V A ，电路中的电流为0.5 A 时，变阻器两端的电压为：18 V －6 V ＝12 V ，没有超过电压表的量程，可得变阻器的最小电阻：R 最小＝＝＝24 Ω.只闭合S 2，变阻器两端电U 最小I 12 V 0.5 A 压为15 V 时，连入电路中的电阻最大，由于＝，则变阻器接入电路的最大R0R 最大U －U 最大U 最大电阻R 最大＝100 Ω，电路消耗的最小功率：P 最小＝＝＝2.7 W ． U2R0＋R 最大（18 V ）220 Ω＋100 Ω例3 (1)根据图像可得U L2＝6 V ，I L2＝1 A ，根据I ＝可得，L 2正常工作时的电阻U R R L2＝＝＝ 6 Ω；(2)闭合开关S 1、S 2，断开S 3，滑片P 置于最左端时，L 1和L 2关联，UL2IL2 6 V 1 A L 1正常发光，电源电压U ＝U L1额定＝4 V ，I 总＝＝＝1.3 A ，由图像可知，I 2＝0.9 P 总U 5.2 W 4 V A ，则L 1正常工作的电流I 1＝I 总－I 2＝1.3 A －0.9 A ＝0.4 A ；(3)只闭合S 3，滑片P 置于最右端时，小灯泡L 1和L 2及变阻器R 串联，正常发光的一只灯泡为L 1，电路中的电流I′总＝I 1＝0.4 A ，由图像可知，此时U 2＝ 1V ，则由I ＝可得，L 1的电阻U R R 1＝＝＝10 Ω，L 2的电阻R 2＝＝＝2.5 Ω，由于R 2∶R＝1∶4，则UL1I ′总 4 V 0.4 A U2I ′总 1 V 0.4 A 变阻器的电阻R ＝4R 2＝4×2.5 Ω＝10 Ω，电源电压U′＝I′总R′总＝0.4 A×(R 1＋R 2＋R)＝0.4 A×(10 Ω＋2.5 Ω＋10 Ω)＝9 V ，则电源电压的调节范围为4 V ～9 V.题组训练 1.7.92×10 不允许 2.1 000 电热水壶 3.A 4.ABD 5.C 6.A 7.C 8.ACD整合集训基础过关1．A 2.C 3.C 4.D 5.A 6.D 7.BD 8.ABD9．1.8×1010 5 000 10.标定 额定最大 4 400 ①② 11.3.78×105 1 000 12.6 2∶5 13.10 3614．30 5.12 15.(1)当开关S 1、S 2闭合，滑片P 置于b 端时，小灯泡正常发光，小灯泡L 和R 1并联，电源电压U ＝U 额＝6 V ；(2)小灯泡中的电流I 额＝P 额/U 额＝3 W/6 V ＝0.5 A ，I 1＝I －I 额＝0.8 A －0.5 A ＝0.3 A ，滑动变阻器的最大阻值R 1＝U/I 1＝6 V/0.3 A ＝20 Ω；(3)当开关S 1闭合、S 2断开，滑片P 置于a 端时，L 被短路，R 1和R 2串联，U 1＝IR 1＝0.2 A×20 Ω＝4 V ，U 2＝U －U 1＝6 V －4 V ＝2 V ，P 2＝U 2I ＝2 V×0.2 A ＝0.4 W ． 16.(1)R ＝＝51.84 Ω；(2)①由＝6.11可知：应至少串联7个这样的灯泡；②U2P 22036当串入11个这样的灯泡时，每个灯泡的电压为20 V ，由图线可知，20 V 对应的灯泡电流为0.6 A ．∴P＝U×I ＝20 V×0.6 A ＝12 W ；(3)设灯泡电阻为R 0，滑动变阻器电阻R.当滑片位于中点c 时，灯泡正常发光，功率为P ，则P ＝()2R 0 ① 当滑片位于最右端UR0＋R 2b 时灯泡功率为P′，则P′＝()2R 0 ② 而P∶P′＝16∶9 ③ 由①②③得UR0＋R R 0＝R ，当滑片位于中点c 时灯泡正常发光，而灯泡额定电压为36 V ，∴电源电压为U ＝36V ＋＝54 V.36 V 2能力提升1．B 2.A 3.ACD 4.ABC 5.2∶3 2∶9 6.6 0.4 7.1 右 1∶2 8.6 1.5 9.(1)当开关S 接a 时，灯泡L 1与电阻R 0串联(如下图所示)，定值电阻R 0＝＝＝4 Ω；(2)开关S 接a 时，R 0与灯泡L 1串联，且灯泡L 1正U0I0 1.2 V 0.3 A 常发光，P 0＝1 W ，电路中的电流I 1＝＝＝0.5 A ，灯泡L 1的额定功率P 1＝U 1I 1＝8 P0R0 1 W4 ΩV×0.5 A ＝4 W ；(3)开关S 接b 时，L 1与L 2串联，且灯泡L 1正常发光时电路总功率最大，则有I ＝I 1＝0.5 A ，由图像可知，U 2＝4 V ，故电源电压U ＝U 1＋U 2＝8 V ＋4 V ＝12 V ，电路消耗的总功率P ＝UI ＝12 V×0.5 A ＝6 W ．10.(1)当开关S 打到2位置且滑片P 在中点时，R 0与R 2串联，电路中的电流I 2＝＝＝0.4 A ，电源电压U ＝I 2(＋R 2)＝0.4 A×(25 Ω＋20 Ω)＝18 V ；(2)P0R0 4 W 25 ΩR02当开关S 打到1位置且滑片P 在A 端时，R 0与R 1串联，＝，R 1＝＝＝40 Ω；(3)当开关S 打到1位置且滑片P 在A 端时，U1U0R1R0U1R0U08 V ×50 Ω18 V －8 V 电路中的电阻最大，电功率最小，P min ＝＝＝3.6 W ，当开关S 打到位U2R0＋R1（18 V ）250 Ω＋40 Ω置2且电路中的电流为0.5 A 时，电路的总功率最大，此时R 0连入电路的电阻R ＝R min －R 2＝－R 2＝－20 Ω＝16 Ω，P max ＝UI max ＝18 V×0.5 A ＝9 W.U Imax 18 V0.5 A。
第18讲电能与电功率1．(2016·娄底)小明家记录5月初电能表示数为1 432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是(C)A．电能表是测量用电器电功率的仪表B．此电能表适用于电流方向一秒钟改变50次的交流电路C．小明家5月初至6月初消耗的电能是105 kW·hD．若电能表转盘在10 m in内转过250转，则用电器的总功率为1 kW2．(2016·十堰)如图甲是通过小灯泡L的电流跟其两端电压关系的图象，现将小灯泡L与电阻R连入图乙所示，电路中只闭合S，小灯泡的实际功率为1.8 W；再闭合S1，电流表示数为0.9 A．下列结果错误的是(D)A．电源电压为6 VB．电路消耗的总功率为5.4 WC．通过电阻R的电流为0.6 AD．电阻R的阻值为20 Ω3．(2016·凉山)某同学家中有一个电磁炉，上面标有“220 V 2 000 W”的字样，下面关于这个电磁炉的说法中正确的是(A)A．使用这个电磁炉时应连接额定电流为10 A的保险丝B．这个电磁炉在正常工作时的电阻为484 ΩC．这个电磁炉工作时的电功率是2 000 WD．这个电磁炉正常工作0.5 h消耗电能为1.8×106 J4．(2016·临沂)如图所示电路，电源电压不变，在滑动变阻器滑片P从b端移向中点的过程中(D)A．灯泡变亮 B．电压表示数变小C．电流表示数变小 D．电路总功率变大5．(2016·凉山)将标有“4 V 4 W”字样的A灯和标有“4 V 2 W”字样的B灯串联接入电源电压不变的电路中，其中一盏灯恰好正常发光，此时B灯正常发光，电源电压应该是6V.6．(2016·遵义)如图甲所示电路，电源电压保持不变，闭合开关S，滑动变阻器R′的滑片P在a点时，电流表示数为0.5 A，将滑片P从a点移动到最右端的过程中，通过滑动变阻器的电流随电阻变化图象如图乙所示，则R＝15__Ω，电路消耗的最小功率为P＝0.9W.7．(2016·潍坊)小丽同学用电压表、电流表、滑动变阻器、导线、开关及干电池等实验器材，测量额定电压为2.5 V小灯泡的额定功率，请解答下列问题：(1)如图甲是小丽同学已连接的实验电路，其中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线在电路中画出正确的连线．解：(2)电路连正确后，闭合开关发现小灯泡不亮，电压表有示数，电流表无示数，产生这种现象的原因可能是灯泡断路．(3)故障排除后，再闭合开关，移动滑动变阻器滑片，同时注意观察电压表(填“电流表”或“电压表”)示数的变化．当电压达到2.5 V时，电流表的示数如图所示，I＝0.32A，小灯泡的额定功率P＝0.8W.整合集训耗1 kW·h的电能，指示灯闪烁1 600次，下列选项正确的是(D)A．指示灯闪烁越快，电能表所在电路消耗的电能越多B．小明家上月消耗的电能为911 kW·hC．小明家干路中的电流不得超过10 AD．断开其他用电器，只让电饭锅单独工作2 min，指示灯闪烁32次，此时电饭锅的功率为600 W2．(2016·温州)某台灯铭牌上标有“9 W”字样，“9 W”表示该台灯的(A)A．额定功率 B．实际功率C．额定电流 D．实际电流3．(2016·德阳)两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为 6 V的电源两端，下列分析正确的是(B)A．乙两端的电压是2 VB．甲消耗的电功率等于0.8 WC．甲中的电流大于乙中的电流D．甲、乙两端的电压之比为2∶14．(2016·德州)如图所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是(D)A．电压表和电流表的示数都增大，电路总功率变大B．电压表和电流表的示数都减小，电路总功率变小C．电流表示数增大，电压表示数变大，灯泡变亮D．电流表示数变小，电压表示数不变，灯泡亮度不变5．(2016·连云港)把标有“220 V40 W”的灯泡L1和“220 V60 W”的灯泡L2串联接入220 V电路两端，下列说法正确的是(C)A．两灯泡的额定电压都变小了B．两灯泡的额定电功率都变小了C．灯泡L1两端的实际电压比L2两端的实际电压大D．通过灯泡L1的实际电流比L2的实际电流大6．(2016·扬州)图甲中的A、B分别为小灯泡和定值电阻的I－U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8 V，下列说法正确的是(B)A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6 WC．电阻的阻值为0.05 ΩD．电阻的电功率为0.8 W7．(多选)(2016·威海)图甲中电源电压恒定，R0为定值电阻，闭合开关，当滑动变阻器的滑片从a端滑动到b端的过程中，电流表示数I与电压表示数U的关系图象如图乙所示，下列选项正确的是(AD)A．定值电阻R0的阻值为10 ΩB．电源电压为4 VC．当滑片在a端时，R0的功率为2.4 WD．当滑片在中点时，R0的功率为0.9 W8．(2016·泰安)如图所示，电源电压为4.5 V，电压表量程为“0～3 V”，电流表量程为“0～0.6 A”，滑动变阻器规格为“10 Ω 1 A”，小灯泡L标有“2.5 V 1.25 W”(灯丝电阻不变)．在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是(A)①小灯泡的额定电流是0.6 A②滑动变阻器连入电路的阻值变化范围是4 Ω～10 Ω③电压表示数变化范围是0～3 V④电流表示数变化范围是0.3 A～0.5 AA．只有②、④正确B．只有②、③正确C．只有①、④正确D．只有①、③正确9．(2016·广东)某家庭电能表如图所示．若该家庭单独让空调工作，测得1 min内电能表转盘转了60转，则空调消耗的电能为0.02kW·h，空调的电功率是1__200W.10．(2016·广东)如图所示是电阻甲和乙的I－U图象．由图可知：电阻乙的阻值为6Ω.若将电阻甲和乙并联后接在电压为6 V的电源两端时，则干路的总电阻为3.75Ω，总电功率为9.6W.11．(2016·雅安)有一种亮度可以调节的小台灯，其电路如图甲所示，电源电压为12 V，灯泡L的额定电压为8 V，通过灯泡L的电流跟其两端电压的关系如图乙所示．当灯泡正常发光时，灯丝的电阻为20Ω.调节滑动变阻器R，使灯泡的实际功率为1.2 W时，灯泡两端的电压是4V.12．(2016·巴中)灯泡L1、L2分别标有“4 V 4 W”和“3 V 3 W”的字样，将其并联于电路中使用，干路中允许的最大电流为1.75A，此时L1消耗的电功率为2.25W.(忽略温度对灯丝电阻的影响)16·兰州)如图所示，电源电压保持不变，小灯泡L1、L2上分别标有“6 V 3.6 W”和“2 V 1 W”的字样，滑动变阻器上标有“40 Ω 1 A”的字样．只闭合开关S1，滑片P在中点时，电压表的示数是6 V，则电源电压为18V；同时闭合开关S1、S2，要使小灯泡不被烧坏，则电流表的示数不能超过0.7A.(忽略温度对灯丝电阻的影响)14．(2016·长沙)在“测量小灯泡的电功率”实验中，电源电压为 6 V(不可调节)，小灯泡的额定电压为 2.5 V，电阻约为8 Ω且工作时电阻变化不计，有滑动变阻器R1“10 Ω 1 A”和R2“20 Ω 1.5 A”及导线若干．(1)小红选择合适的滑动变阻器连接了如图甲所示的电路，请用笔画线代替导线将电路连接完整．解：(2)小红连好电路后，闭合开关，调节滑动变阻器的滑片，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的功率为0.75W.(3)要利用现有器材测量小灯泡两端电压为1.5 V 时的电功率，在原电路的基础上，小红应该向左移动滑片．15．(2016·丽水)小科同学家有一种新型插座如图甲，能即时显示用电器的工作电压和所耗电费等，插座本身消耗电能由内部电池提供．如图乙为电火锅的铭牌．周六晚餐吃火锅时，小科同学将电火锅单独插在该插座上，这时插座屏幕显示如图丙；用加热档加热一段时间后，屏幕显示如图丁．(电费单价：0.5元/千瓦时；忽略温度对电阻的影响；本次使用电火锅时，假设其两端电压不变)请回答：(1)晚餐时家中照明电路的实际电压是200伏；(2)请计算电火锅加热时的实际电功率．解：(1)由图丙可知，晚餐时家中照明电路的实际电压是200 V(2)由图丙和图丁可知，电费为0.25元，则消耗的电能：W ＝0.25元0.5元/kW·h＝0.5 kW·h 电火锅工作的时间：t ＝18：40－18：10＝30 min ＝0.5 h电火锅加热的实际电功率：P ＝W t ＝0.5 kW·h 0.5 h＝1 kW ＝1 000 W16．(2016·安徽)图中电源电压保持6 V 不变，灯泡L 标有“6 V 6 W”字样，开关S 闭合后，在滑片P 从b 端向a 端滑动的过程中，下列说法正确的是(A)A ．灯泡两端的电压不断增大B ．通过灯泡的电流不断减小C ．灯泡消耗的电功率不断减小D ．灯泡消耗的电功率恒定不变17．(2016·烟台)在如图所示的电路中，电源电压保持不变，当开关S 1闭合、S 2断开，甲、乙为电流表时，两表示数之比是I 甲∶I 乙＝2∶5，则R 1∶R 2＝2∶3；当开关S 1、S 2闭合，甲、乙两表为电压表时，两表示数之比U 甲∶U 乙＝5∶3，R 1、R 2消耗的电功率之比为P 1∶P 2＝2∶3．18．(2016·聊城)如图所示，小灯泡L 标有“6 V 3 W”的字样，不考虑灯丝电阻的变化，滑动变阻器的最大阻值R 为24 Ω，电源电压保持不变．当S 闭合，S 1、S 2断开，滑片P 滑到中点时，小灯泡恰好正常发光．保持滑片P 的位置不变，闭合S 、S 1、S 2，发现电流表的示数变化了1 A ．求：(1)小灯泡正常发光时的电流；(2)电源电压；(3)当开关S 、S 1、S 2都闭合时，电路消耗总功率的最小值．解：(1)小灯泡正常工作时的电流：I ＝P 额U 额＝3 W 6 V＝0.5 A (2)当S 闭合，S 1、S 2都断开时，电路为滑动变阻器和小灯泡串联，滑片P 从b 端向a 端滑到中点时，滑动变阻器连入电路的阻值R 2＝24 Ω2＝12 Ω 小灯泡正常发光，则电路中的电流I ＝0.5 A ，小灯泡的电阻R L ＝（U 额）2P 额＝（6 V ）23 W＝12 Ω 所以电源电压：U ＝I (R 2＋R L )＝0.5 A×(12 Ω＋12 Ω)＝12 V(3)当开关S 、S 1、S 2都闭合时，电路为滑动变阻器和定值电阻R 0并联，电流表的示数变化了 1 A ，则干路电流I ′＝0.5 A ＋1 A ＝1.5 A ，通过滑动变阻器的电流I 1＝U R /2＝12 V 12 Ω＝1 A ，通过定值电阻R 0的电流I 0＝I ′－I 1＝1.5 A －1 A ＝0.5 A ，定值电阻R 0的阻值R 0＝U I 0＝12 V 0.5 A＝24 Ω，当滑动变阻器连入电路的阻值最大时，电路消耗的总功率最小，电路消耗总功率的最小值：P min ＝U 2R 0＋U 2R ＝（12 V ）224 Ω＋（12 V ）224 Ω＝12 W。
