中考物理电功电功率专题复习典型例题上课讲义

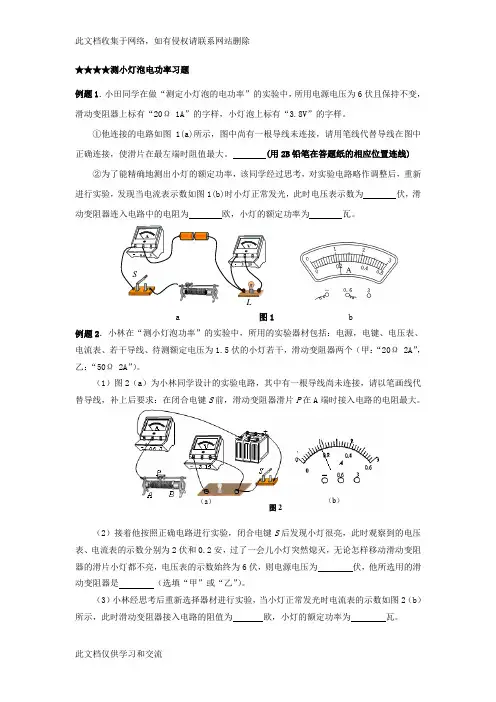

★★★★测小灯泡电功率习题例题1．小田同学在做“测定小灯泡的电功率”的实验中，所用电源电压为6伏且保持不变，滑动变阻器上标有“20Ω 1A”的字样，小灯泡上标有“3.8V”的字样。

①他连接的电路如图1(a)所示，图中尚有一根导线未连接，请用笔线代替导线在图中正确连接，使滑片在最左端时阻值最大。

(用2B铅笔在答题纸的相应位置连线)②为了能精确地测出小灯的额定功率，该同学经过思考，对实验电路略作调整后，重新进行实验，发现当电流表示数如图1(b)时小灯正常发光，此时电压表示数为伏，滑动变阻器连入电路中的电阻为欧，小灯的额定功率为瓦。

a 图1 b例题2．小林在“测小灯泡功率”的实验中，所用的实验器材包括：电源，电键、电压表、电流表、若干导线、待测额定电压为1.5伏的小灯若干，滑动变阻器两个（甲：“20Ω 2A”，乙：“50Ω 2A”）。

（1）图2（a）为小林同学设计的实验电路，其中有一根导线尚未连接，请以笔画线代替导线，补上后要求：在闭合电键S前，滑动变阻器滑片P在A端时接入电路的电阻最大。

（2）接着他按照正确电路进行实验，闭合电键S后发现小灯很亮，此时观察到的电压表、电流表的示数分别为2伏和0.2安，过了一会儿小灯突然熄灭，无论怎样移动滑动变阻器的滑片小灯都不亮，电压表的示数始终为6伏，则电源电压为伏，他所选用的滑动变阻器是（选填“甲”或“乙”）。

（3）小林经思考后重新选择器材进行实验，当小灯正常发光时电流表的示数如图2（b）所示，此时滑动变阻器接入电路的阻值为欧，小灯的额定功率为瓦。

0.6 3A3 15VS图2（b）（a）图5例题3. 某同学在做“测定小灯泡的电功率”实验中，器材齐全、完好，电源由几节干电池组成（电压为1.5伏的整数倍且保持不变），待测小灯标有“0.2安”字样，滑动变阻器标有“20欧 2安”字样。

⑴他连接电路，闭合电键S 后，观察到电表的示数分别为1.3伏和0.16安，继续移动变阻器的滑片，发现两电表的示数均不发生变化，则其原因是___________，电源的电压为_____伏。

中考物理电功率复习一、关于电能与电能表1、电功：电流做的功叫电功。

电流做功的过程是电能转化为其它形式能的过程。

对于纯电阻电路，满足欧姆定律，电流做功，把电能转化为焦耳热，即热能或者内能；对于非纯电阻电路，不满足欧姆定律，电流做功，电能并没有完全转化为焦耳热，还有一部分转化其他形式的能。

例如，常见电风扇、发电机、蓄电池等等。

前两者还有一部分转化为机械能，后者转化为化学能。

)单位：焦耳（J）常用单位千瓦时（KWh）1KWh＝3.6×106J测量：电能表（测家庭电路中用电器消耗电能多少的仪表）接法：①串联在家庭电路的干路中参数：“220V 10A（20A）”表示该电能表应该在220V的电路中使用；电能表的额定电流为10A，在短时间内电流不能超过20A；电路中用电器的总功率不能超过2200W；“50Hz”表示电能表应在交流电频率为50Hz的电路中使用；“3000R/KWh”表示工作电路每消耗1KWh的电能，电能表的表盘转动3000转。

1．(2011重庆，第13题)小明家中的电能表如图7所示，从表盘信息可知，小明家接入的用电器总功率不能超过_________W。

当家里只有微波炉工作时，电能表在1 min内转60转，则微波炉消耗的电能为___________J。

2．(2011甘肃兰州，第23题)暑假期间某同学和家人外出旅游，他忘记将家中电视机的电源关闭，电视机处于屏幕保护状态，出门前它家电能表的示数如图所示，10天后它回到家中，电能表的示数为。

这段时间电视机消耗了Kw·h 的电能，电视机处于屏幕保护状态是电功率约为W。

你从电能表的盘面上还能获得什么信息：。

（写出一条即可）二．电功率定义：电功率是电流在单位时间内做的功（单位时间内消耗的电能多少/ 消耗电能的快慢)定义式：P=W/t W表示电能单位是Kw·h和JT表示时间单位是h和sP表示电功率单位是kw和w例题一度电可以让一个40w的灯泡工作多长时间？三电功率计算公式P＝W/t＝UI＝U2/R＝I2R（其中P＝U2/R(并联电路)＝I2R（串联电路）只适用于纯电阻电路）1. 对于一个用电器P U I R 四个物理量知道任意两个就可以求出其它两个2. 串联电路电阻大的电功率大并联电路电阻小的电功率大四关于额定电压、额定功率额定功率与实际功率的区别与联系：额定功率是由用电器本身所决定的，实际功率是由实际电路所决定的。

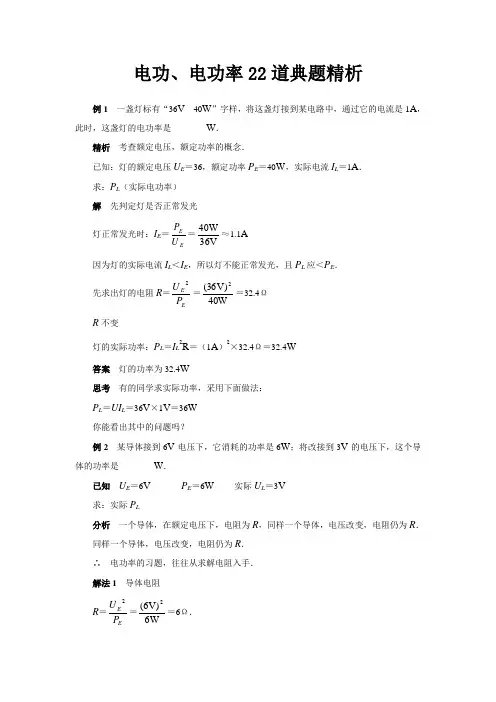

电功、电功率22道典题精析例1 一盏灯标有“36V 40W ”字样，将这盏灯接到某电路中，通过它的电流是1A ，此时，这盏灯的电功率是________W ． 精析 考查额定电压，额定功率的概念．已知：灯的额定电压U E ＝36，额定功率P E ＝40W ，实际电流I L ＝1A ． 求：P L （实际电功率） 解 先判定灯是否正常发光 灯正常发光时：I E ＝E E U P ＝V36W 40≈1.1A 因为灯的实际电流I L ＜I E ，所以灯不能正常发光，且P L 应＜P E ．先求出灯的电阻R ＝EE P U 2＝0W 4)V 36(2＝32.4ΩR 不变灯的实际功率：P L ＝I L 2R ＝（1A ）2×32.4Ω＝32.4W 答案 灯的功率为32.4W思考 有的同学求实际功率，采用下面做法： P L ＝UI L ＝36V ×1V ＝36W 你能看出其中的问题吗？例2 某导体接到6V 电压下，它消耗的功率是6W ；将改接到3V 的电压下，这个导体的功率是________W ． 已知 U E ＝6V P E ＝6W 实际U L ＝3V求：实际P L分析 一个导体，在额定电压下，电阻为R ，同样一个导体，电压改变，电阻仍为R ． 同样一个导体，电压改变，电阻仍为R ． ∴ 电功率的习题，往往从求解电阻入手． 解法1 导体电阻R ＝EE P U 2＝W 6)V 6(2＝6Ω．电压变了，导体消耗的功率改变R L ＝R U L 2＝Ω6)V 3(2＝1.5W解法2 导体电阻不变根据：R ＝PU 2E E P U 2＝LLP U 2⇒E L P P ＝22E L U UP L ＝22EL U U ·P E ＝（V6V 3）2×6W ＝1.5W 小结 从解法2看出，电阻一定时，电压是原来的“n ”倍，功率是原来的“n 2”倍．因为P ＝UI ，U 是原来的“n ”倍，I 也是原来的“n ”倍，所以P 是原来的“n 2”倍． 答案 功率是1.5W例3 （天津市中考试题）电能表是测量________的仪表．1 kWh 的电能可供标有“220V 40W ”的灯泡正常工作________h ．精析 电能表是日常生活中常用的仪表．考查能否灵活利用W ＝Pt 进行计算． 正确选择合适的单位，可以简化计算．解 电能表是测量电功的仪表．题目给出：W ＝1kWh P ＝40W ＝0.04kW 时间：t ＝P W ＝kW04.0kWh1＝25h 如果选用国际单位，则计算要麻烦得多． 答案 电功，25例4 （哈尔滨市中考试题）一个“12V 6W ”的小灯泡，如果接在36V 电源上，为使其正常发光，需串联一个________Ω的电阻，该电阻消耗的功率是________W ． 精析 在串联电路中，利用电流、电压等特点，计算电阻和电功率． 已知：额定P E ＝6W ，U E ＝12V ，总电压U ＝36V 求：R ，P R解 灯的额定电压是12V ，直接将其接在36V 的电源上，灯将烧毁：这时应将一个电阻和灯串联；—使灯正常发光．画出灯与R 串联的电路草图2—3—1．并标出已知量和未知量．图2—3—1只要求出通过R 的电流和R 两端的电压．就可以求出未知量． 流过灯的电流和流过R 的电流相等： 答案 48Ω，12W例5 （北京市中考试题）电阻R 和灯泡L 串联接到电压为10V 的电路中，R ＝10Ω，电路接通后，100s 内电阻R 上电流做的功为10J ，已知灯L 的额定功率为10W ，灯的电阻不变．求：灯的额定电压．解 画出灯L 和电阻只串联的电路草图2—3—2，并标明已知量和未知量． 串联电路，通过L 和R 电流相等，设为I ． 则W R ＝I 2Rt图2—3—2I ＝Rt W R ＝100s 10Ω10J ⨯＝101A ＝0.1A R 两端电压：U R ＝IR ＝0.1A ×10Ω＝1V 灯L ′两端电压：U L ＝U －U R ＝10V －1V ＝9V 灯电阻：R ＝I U L ＝A1.0V9＝0.9Ω 灯额定电压：U E ＝R P E ＝Ω⨯9010W ＝30V 误解 有的同学在算完电流后，直接用：U E ＝I P E ＝A1.0W10＝100V ，是错误的．因为此时灯并不是正常发光，电路中的电流不是I E ．当然，有的同学把U L ＝9V 算为灯的额定电压，也是错误的． 答案 灯额定电压为30V例6 （广州市中考试题）有两个灯泡，L 1标有“6V 3W ”字样，L 2没有标记，测得L 2的电阻为6Ω，把它们串联起来接入某一电路，两个灯泡均能正常发光，那么该电路两端的电压和L 2的电功率分别是 （ ） A ．12 V 3W B ．12 V 1.5W C ．9 V 3WD ．9 V 1.5W解 画出L 1和L 2串联的电路草图2—3—3，标明已知量和未知量． L 1正常发光时，U 1＝6V ，P 1＝3W 电路中电流： I ＝11U P ＝V6W 3＝0.5A图2—3—3此时L 2也正常发光，L 2两端电压：U 2＝IR 2＝0.5A ×6Ω＝3V P 2＝IU 2＝0.5A ×3V ＝1.5W U ＝U 1＋U 2＝6V ＋3V ＝9V 答案 D例7 有一盏小灯泡，当它与5Ω电阻串联后接15V 电源上，灯恰好正常发光，这时灯的功率是10W ．求：小灯泡正常发光时的电阻和小灯泡的额定电压的可能值． 已知：R ＝5ΩP E ＝10WU ＝15V求：R L ，U E （额定）分析 画出分析电路图2—3—4．图2—3—4从图中看，所给物理量无对应关系，可以采用方程求解． 解法1R E 和R 串联，设灯两端电压为U E ∵ I E ＝I R ∴E E U P ＝RU U E-E U W 10＝Ω-5V 15E U 整理得U E 2－15U E ＋50＝0 （U E －10）（U E －5）＝0 U E ＝10V 或U E ＝5V灯电阻R L ＝E E P U 2＝W 10)V 10(2＝10Ω或R L ＝EE P U 2＝W 10)V 5(2＝2.5Ω解法2 R L 和R 串联：U ＝U E ＋U R U ＝IP E＋IR 15V ＝IW10＋I ×5Ω 5I 2－15I ＋10＝0 I 2－3I ＋2＝0 （I －2）（I －1）＝0 解得：I ＝2A 或I ＝1A R L ＝2IP E ＝2)A 2(W10＝2.5Ω 或R L ＝2I P E ＝2)A 1(W 10＝10Ω 答案 灯正常发光，当U E ＝10V 时，灯电阻为10Ω；当U E ＝5V 时，灯电阻为2.5Ω 例8 （北京市朝阳区中考试题）将分别标有“6V 9W ”和“6 V 3W ”的两个灯泡L 1、L 2串联接在12 V 电源上，则 （ ）A ．两灯都能正常发光B ．灯L 2可能被烧毁C ．两灯都比正常发光时暗D ．灯L 1比灯L 2亮精析 考查学生能否根据实际电压和额定电压的关系，判断灯的发光情况． 解 先求出两盏灯的电阻灯L 1的电阻： R 1＝121P U ＝W 9)V 6(2＝4Ω灯L 2的电阻： R 2＝222P U ＝W 3)V 6(2＝12Ω求出灯两端的实际电压U 1′ ∵ R 1、R 2串联UU '1＝211R R R +＝Ω+ΩΩ1244＝41U 1′＝41U ＝41×12V ＝3V L 2两端电压U 2′＝U －U 1′＝12V －3V ＝9V 比较实际电压和额定电压 U 1′＜U 1，U 2′＜U 2两灯都不能正常发光；灯L 2可能会被烧毁 答案 B例9 （北京市东城区中考试题）家庭电路中正在使用的两白炽灯，若甲灯比乙灯亮，则 （ ）A ．甲灯灯丝电阻一定比乙灯的大B ．甲灯两端的电压一定比乙灯的大C ．通过甲灯的电量一定比乙灯的多D ．甲灯的实际功率一定比乙灯的大精析 考查家庭电路中灯的连接方式，并由灯的亮度判断电阻的大小．分析 家庭电路，灯的连接方式是并联．甲、乙两灯两端电压相同．甲灯比乙灯亮，说明甲灯实际功率比乙灯大．D 选项正确．甲灯比乙灯亮，在并联电路中，R 甲＜R 乙．U 相同，I 甲＞I 乙电量Q ＝It ，若两灯同时使用，因为t 相同，I 甲＞I 乙，则Q 甲＞Q 乙，C 选项正确．答案C、D例10如图2—3—5，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（）A．电压表的示数变大B．电灯L的亮度变暗C．电流表A1的示数不变D．电流表A2的示数变小图2—3—5精析考查学生识别电路的能力．能否根据欧姆定律分析电路中电流变化，灯的亮度变化．分析电路是由灯和变阻器并联而成．测的是干路电流测的是流过变阻器的电流测的是电路两端电压当变阻器的滑片P由中点向b端移动时，变阻器的电阻增大，通过变阻器电流减小，示数变小，D选项正确．并联电路，U一定，灯电阻不变，则流过灯的电流不变，灯的亮度不变．示数变小．答案D例11如图2—3—6，电源电压不变，开关S由断开到闭合，电流表两次示数之比为2∶7，则电阻R1∶R2＝________，电功率P1∶P2，电功率P1∶P1′＝________，电功率P1∶P1＝________．精析分析S闭合前后，电路中电阻的连接关系．写出P、I、U、R之间的关系，利用公式求解．解S断开，只有R1，示数为I1，R1两端电压为U，流过R1的电流为I1．S闭合，R1、R2并联，示数为I1＋12，R1两端电压不变为U，流过R1的电流不变为I 1，R 1功率为P 1′．图2—3—6∵211I I I +＝72∴21I I ＝52并联：21I I ＝12R R ＝52∴21R R ＝2511P P '＝U I U I 11＝11PP 1＝U I I U I )(211+＝72 答案 R 1∶R 2＝5∶2，P 1∶P 2＝2∶5，P 1∶P 1′＝1∶1，P 1∶P ＝2∶7例12 如图2—3—7（a ），当变阻器滑片从A 点滑到B 点时，R 1两端的电压比为2∶3，变阻器两端电压比U A ∶U B ＝4∶3．（电源电压不变） 求：I A ∶I B ，R A ∶R B ，P 1∶P 1′，P A ∶P B ，R 1∶R A（a ）（b ）（c ）图2—3—7精析 画出电路变化前后对应的两个电路：如图2—3—7（b ）（c ）所示． 已知：'11U U ＝32，B A U U ＝34解 B A I I ＝1111R U R U '＝'11U U ＝32B A R R ＝BB A AI U I U ＝B A U U ×A B I I ＝34×23＝1211P P ＝1212R I R I B A ＝22B A I I ＝（32）2＝94B A P P ＝B B A A R I R I 22＝94×12＝98图（b ）：U ＝I A （R 1＋R A ） 图（c ）：U ＝I B （R 1＋R B ） U 相等：R B ＝21R A ，B A I I ＝32代入I A （R 1＋R A ）＝I B （R 1＋21R A ） 2（R 1＋R A ）＝3（R 1＋21R A ）A R R 1＝21 另解：图（b ）U ＝U 1＋U A 图（c ）U ＝U 1′＋U B∴ U 1′＝23U 1，U B ＝43U A ，U 不变 ∴ U 1＋U A ＝23U 1＋43U A21U 1＝41U AA U U 1＝21∵ R 1、R A 串 ∴A R R 1＝A U U 1＝21 答案 I A ∶I B ＝2∶3，R A ∶R B ＝2∶1，P 1∶P 1′＝4∶9，P A ∶P B ＝8∶9，R 1∶R A ＝1∶2例13 如2—3—8（a ），已知R 1∶R 2＝2∶3，当S 2闭合，S 1、S 3断开时，R 1的功率为P 1，电路中电流为I ；当S 1、S 3闭合，S 2断开时，R 1的功率为P 1′，电路中电流为I ∶I ′．（电源电压不变）求：U 1∶U 2，P 1∶P 1′，I ∶I ′ 精析 画出变化前后电路图（b ）和（c ）（a ）（b ）（c ）图2—3—8已知：21R R ＝32 求：21U U ，'11P P ，'I I解 图（b ）中R 1、R 2串，21U U ＝21R R ＝32'11P P ＝12121R U R U ＝221U U ＝（52）2＝254图（c ）中R 1两端电压为U 图（b ）：U ＝I （R 1＋R 2） 图（c ）：U ＝I ′（2121R R R R +）U 不变 I （R 1＋R 2）＝I ′（2121R R R R +）I （2＋3）＝I ′（3232+⨯）I I '＝256 答案 U 1∶U 2＝2∶3，P 1∶P 1′＝4∶25，I ∶I ′＝6∶25例14 如果将两个定值电阻R 1和R 2以某种形式连接起来，接入电路中，则电阻R 1消耗的电功率为12W ．如果将这两个电阻以另一种形式连接起来接入原电路中，测得该电路的总电流为9A ，此时电阻R 1上消耗的电功率为108W ．（电源电压不变）求：（1）电阻R 1和R 2的阻值； （2）电阻R 2上两次电功率的比值． 精析 先判断电阻R 1、R 2的两次连接方式．因为总电压不变，由P 1＜P 1′和R 1一定，判断出：U 1＜U 1′所以第一次R 1、R 2串联，第二次并联． 求：R 1、R 2P 2、P 2′解 画出分析电路图2—3—9（a ）（b ）（a ）（b ）图2—3—9同一电阻R 1，根据P ＝RU 2有'11P P ＝2121)('U U ＝221U U ＝W 108W 12＝91（U 1′＝U ）∴U U 1＝31 如图（a ）U 1＋U 2＝U21U U ＝21∵ R 1、R 2串21R R ＝21U U ＝21 如图（b ）R 1、R 2并联，''21I I ＝12R R ＝12∵ I 1′＋I 2′＝I ′＝9A ∴ I 1′＝6A I 2′＝3A R 1＝211)('I P ＝2)A 6(W108＝3Ω R 2＝2 R 1＝6Ω（2）求'22P P 关键求出R 2两端电压比 从图（a ）可知：21U U ＝21 ∴U U 2＝32由图（a ）和（b ）同一电阻R 2：'22P P ＝2121)('U U ＝222U U ＝（32）2＝94答案 R 1＝3Ω，R 2＝6Ω， P 2∶P 2′＝4∶9例15 甲灯标有9V ，乙灯标有3W ，已知电阻R 甲＞R 乙，若把两灯以某种方式连接到某电源上，两灯均正常发光，若把两灯以另一种方式连接到另一电源上．．．．．，乙灯仍能正常发光，甲灯的实际功率与它的额定功率比P 甲′∶P 甲＝4∶9 求：（1）甲灯的额定功率P 甲； （2）乙灯的额定电压U 乙； （3）两灯电阻R 甲和R 乙．精析 注意两次电路总电压不同，所以不能像例4那样判断电路连接方式 已知：U 甲＝9V ，P 乙＝3W ，R 甲＞R 乙，P 甲′∶P 甲＝4∶9 求：P 甲、U 乙、R 甲、R 乙设第一次R 甲、R 乙并联，此时两灯均能正常发光，说明：U 乙＝U 甲＝9VR 乙＝乙乙P U 2＝W 3)V 9(2＝27Ω第二次R 甲、R 乙串联，乙灯仍正常发光，说明U 乙′＝U 乙＝9V 而R 甲不变时，甲甲P P '＝甲甲U U '＝94 ∴ U ′＝32U 甲＝32×9V ＝6V R 甲、R 乙串联 乙甲R R ＝''乙甲U U ＝V 9V 6＝32得R 甲＜R 乙，与题意不符．由上判定：电路第一次串联，第二次并联，画出分析示意图2—3—10（a ）和（b ）．（a ）（b ）图2—3—10解 由图（a ）和（b ）得： R 甲不变 甲甲P P '＝22甲甲U U '＝22甲U U'＝94U ′＝32U 甲＝32×9V ＝6V U 乙′＝U 乙＝6V 由图（b ）乙灯正常发光R 乙＝乙乙P U 2＝W 3)V 6(212Ω由图（a ）R 甲、R 乙串 I 甲＝I 乙＝乙乙U P ＝V6W 3＝0.5A R 甲＝甲甲I U ＝A5.0V9＝18Ω P 甲＝I 甲U 甲＝0.5A ×9V ＝4.5W答案 甲灯额定功率4.5W ，乙灯额定电压6V ，甲灯电阻10Ω，乙灯电阻6Ω 例16 （北京市1997年中考试题）如图2—3—11（a ）所示电路中，灯L 1的电阻R 2的21（不考虑灯丝随温度的变化）．电源电压为10V ，并保持不变．S 1、S 2为开关．当闭合S 1，断开S 2时，灯L 1正常发光，电阻R 3消耗的电功率为2W ，电压表示数U 1；当闭合S 2，断开S 1时，电阻R 4消耗的电功率为41W ，电压表示数为21U 1． 求（1）灯L 1的额定功率；（2）电阻R 4的阻值．（a ）（b ）（c ）图2—3—11已知：R 1＝21R 2，U ＝10V P 3＝2W U 1′＝ 21U 1 P 4＝41W求：（1）P 1（L 1额定功率）；（2）R 4解 画出变化前后电路分析图2—3—11（b ）和（c ）． 先求出两次电路（b ）和（c ）中电流比I ∶I ′ ∵ R 1不变I I '＝11U U '＝1121U U ＝1243R R ＝2423I P I P '＝43P P ×22II '＝W41W 2×（21）2＝12由图（b ） U ＝I （R 1＋R 3） 由图（c ） U ＝I ′（R 1＋R 2＋R 4） U 不变，将R 2＝2 R 1和R 3＝2 R 4代入 I （R 1＋2R 4）＝I ′（R 1＋2R 1＋R 4） 2（R 1＋2R 4）＝（3R 1＋R 4）41R R ＝13 得R 1∶R 2∶R 4＝3∶6∶1由图（c ）R 1、R 2、R 4串，且U ＝U 1′＋U 2′＋U 4＝10V U 1′∶U 2′∶U 4＝R 1∶R 2∶R 4＝3∶6∶1 U 4＝101U ＝101×10V ＝1V R 4＝424P U ＝W 41)V 1(2＝4Ω由图（b ）R 1、R 3串31P P ＝31R R ＝23 P 1＝23×2W ＝3W 答案 L 1额定功率为3W ，R 4为4Ω例17 （北京市1998年中考试题） 如图2—3—12所示，电路两端电压保持不变，当只闭合开关S 1时，通过电阻R 1的电流是I 1；当只闭合开关S 2时，通过电阻R 2的电流是I 2；电阻R 2消耗的功率是20W ，I 1∶I 2＝3∶2，当只闭合开关S 3时，电阻R 3消耗的功率是15W ．图2—3—12求：（1）只闭合S 1时，R 1消耗的功率；（2）只闭合S 3时，R 1消耗的功率． 已知：I 1∶I 2＝3∶2，P 2＝20W ，P 3＝15W 求：P 1、P 1″精析 只闭合开关S 1，只有R 1，如图2—3—13（a ）当只闭合S 2时，R 1、R 2 串，如图2—3—13（b ）；当只闭合S 3时，R 1、R 2 、R 3串，如图2—3—13（c ）．（a ）（b ）（c ）图2—3—13解 图（a ）U ＝I 1R 1 图（b ）U ＝I 2（R 1＋R 2） U 不变，21I I ＝233R 1＝2（R 1＋R 2）21R R ＝12图（b ）R 1、R 2串 21P P '＝21R R ＝12P 1′＝2P 2＝2×20W ＝40W 如图（a ）和（b ）同一电阻R 1·'11P P ＝2221I I ＝（32）2＝94P 1＝94×40W ＝90W 如图（b ）P 2＝I 22R 2＝（21R R U +）2R 2（1）如图（c ）P 3＝I 32R 3＝（321R R R U ++）2R 3（2）（1）÷（2） W 15W 20＝322122321)()(R R R R R R R +++将R 1＝2R 2代入R 32－6R 2R 3＋9R 22＝0（R 3－3 R 2）2＝0 R 3＝3 R 2，又∵ R 1＝2 R 2 ∴31R R ＝32如图（c ），串联电路31P P "＝31R R ＝32 ∴ P 1″＝32×15W ＝10W答案 图（a ）中，R 1功率为90W ，图（c ）中，R 1功率为10W例18 （北京市东城区中考试题）小明设计了一个电加热器，有加热状态和保温状态，如图2—3—14，发热体AB 是一根阻值500Ω的电阻丝，C 、D 是电阻丝AB 上的两点，S ′是一个温度控制控制开关．当开关S ′闭合，开关S 接通C 点时，电阻丝每分钟放出的热量是Q 1；当S ′闭合，S 接通D 点时，电阻丝每分钟放出的热量是Q 2；当S ′断开时，电阻丝每分钟放出的热量是Q 3，此时测得C 、D 两点间的电压是33V ．图2—3—14（1）按大小排列出Q 1、Q 2和Q 3的顺序是: ________ ＞ ________ ＞ ________．（2）将上述热量由大到小的顺序排列，其比值是20∶10∶3，求电源电压U 和电热器处于保温状态时，每分钟放出的热量．精析 对于联系实际的问题，首先把它和所学的物理知识对应起来，本题用到的是焦耳定律的知识．从图中看出，不论使用哪一段电阻丝，电压均为U ．电热丝放热公式：Q ＝RU 2t ．（1）可以将AB 段电阻分成三部分：第一次，S ′闭合，S 接C ，使用的是电阻丝CB 段，电阻为R CB ，电阻丝1mi n 放热Q 1＝CBR U 2t第一次，S ′闭合，S 接D ，使用的是电阻丝DB 段，电阻为R DB ，电阻丝1mi n 放热Q 2＝DBR U 2t第三次，S ′断开，电阻丝1mi n 放热Q 3＝ABR U 2t∵ R DB ＜ R CB ＜ R AB ∴ Q 1＞Q 2＞＞Q 3开关位于D ，是加热状态，断开S ′，电阻为R AB ，是保温状态． （2）已知R AB ＝500Ω U CD ＝33V ，Q 2∶Q 1∶Q 3＝20∶10∶3t 一定，32Q Q ＝ABDB R UR U 22＝DB AB R P ＝320 ∴R DB ＝203×R AB ＝203×500Ω＝75Ω t 一定，U 一定，31Q Q ＝CB AB R R ＝310∴ R CB ＝103R AB ＝103×500Ω＝150Ω R CD ＝150Ω－75Ω＝75Ω I ＝CD CD R U ＝Ω75V 33＝0.44A ． U ＝IR AB ＝0.44×500Ω＝220V 保温时，电阻为R AB ，t ＝1 mi n ＝60sQ 3＝ABR U 2×t ＝Ω500)V 220(2×60s ＝5808J答案 （1）Q 2＞Q 1＞Q 3，电源电压220V ，保温：Q 3＝5808J例19 （北京市海滨区中考试题）图2—3—15是一个电热毯示意电路图．R 0是电热毯中的电阻丝，R 是与电热毯与电阻丝串联的电阻．电热毯上标有“220V 100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关．图2—3—15（1）用学过的公式推理说明开关S 断开时，电热毯是处于加热状态还是保温状态？ （2）若要求在保温时电流通过电阻丝R 0每分钟有60J 的电能转化为内能，电阻R 的阻值是多大？解 （1）根据公式P ＝I 2RR 0一定，t 一定时，电热毯功率大时，处于加热状态． S 闭合时，R 0发热功率：P 0＝I 2R 0＝（R U ）2R 0 ①S 断开时，R ′0＝I 2R 0＝（R R U +）2R 0②比较①②两式得P 0＞P 0′． ∴ S 闭合，电热毯处于加热状态． S 断开，电热毯处于保温状态．（2）R 0＝额额P U 2＝W100)V 220(2＝484Ω保温时：电阻R 0两端电压为U 0．Q 0＝020R Ut已知：Q 0＝60J t ＝1 mi n ＝60 s Q 0＝t R Q 00＝s60484J 60Ω⨯＝22V ． 电路中电流：I ＝00R U ＝Ω484V 22＝221A ． R ＝I U R ＝IU U 0-A 221V22220-V ＝4356Ω答案 （1）闭合S ，电热毯处于加热状态（2）R ＝4356Ω例20 （北京市中考试题）图2—3—16，是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为220V ，当居民楼内消耗的功率为44 kW 的时候图2—3—16（1）通过输电线的电流为多少安?（2）若输电线的总电阻为0.1Ω，供电设备的输出电压是多少伏？（3）居民楼内由于家用电器的增加，将向供电部分申请“增容”，即增加用电功率．当居民的用电器的额定功率由44 kW 增加到88kW ，所有用电器均在正常工作时，输电线路损失的功率比“增容”前增加了多少?（4）若要求减小输电线损失的功率，用学过的公式及知识说明应采取的措施． 精析 将实际问题转化为电路图． 画出图2—3—17图2—3—17解 （1）已知U 0＝220V P 0＝44Kw ＝4.4×104WI ＝00U P ＝220VW104.44⨯＝220（2）U ＝U 线＋U 0＝IR 线＋U 0 ＝220A ×0.1Ω＋220V ＝240V（3）I ′＝0U P '＝220VW108.84⨯＝400P 线′＝I ′2R 线＝（400A ）2×0.1Ω＝16000W 增容前：P 线＝I ′2R 线＝（200A ）2×0.1Ω＝4000W △P 线＝P 线′－P 线＝16000W －4000W ＝12000W（4）分析：在U 0，P 0一定时，I 不能减少，使P 线＝I 2R 线减小的方法，应减小R 线． ∵ 导线电阻与材料、长度、横截面积有关∴ 长度一定，可换用电阻率小的导线或适当增加线的横截面积，这样可以减小电阻． 答案 （1）220A （2）240V （3）12000 W例21 已知两个小灯泡L 1、L 2的额定电压均为U 额，在额定电压下通过L 1的电流I 1是通过L 2电流I 2的2倍，若把灯L 1、L 2串联后接到电压为U 的电源上，则 （ ）图2—3—18∴ 21R R ＝21I U I U 额额＝21 串联电路：21U U ＝21R R ＝21 选项A ：U ＝23U 额 U 1＝21U 额，U 2＝U 额，L 2正常发光 选项B ：U 1≠U 额，U 2≠U 额，所以L 1、L 2都不能正常发光选项C ：U 1＝U 额，U 2＝U 额，L 2烧毁，导致L 1不能正常发光选项D ：只要U 1＝U 额，U 2就要烧毁，所以L 1总不能正常发光答案 A 、D例22 将标有“6V 3W ”的灯泡L 1和标“4V 4W ”的灯泡L 2串联起来接入电路，欲使其中一盏灯能够正常发光，电源电压应是 （ ）A ．12VB ．8VC ．10VD ．16V精析 求出两盏灯的电阻，分析加在灯上的实际电压是“大于”“等于”还是“小于”U E 、（U 额为额定电压）画出电路示意图2—3—19，并标出灯的电阻．图2—3—19解灯L 1和L 2电阻：R 1＝121P U ＝W 3)V 6(2＝12Ω R 2＝222P U ＝W 4)V 4(2＝4Ω R 1、R 2串联 ''21U U ＝21R R ＝ΩΩ412＝13 若L 1正常发光， U 1′应＝U 1＝6V则U 2′应＝31U 1′＝2V ，L 2比正常发光暗U＝U1′＋U2′＝6V＋2V＝8V．B选项符合题意若L2正常发光，U2′应＝U2＝4V．若L1上电压，U1′＝3U2′＝12V，∵U1′＝2U1∴灯L1烧毁，因此电源电压不能取12V＋4V＝16V．答案B．。

内消耗的电能为0.8kW•h，那么这一个用电器可能是（）A．家庭电扇B．笔记本电脑C．台灯D．电饭锅【变式训练1】家用电能表(电度表)的盘面上标有“3000转/千瓦·时”字样，接入一个“220V300W”的用电器正常工作时，1分钟内电能表的转盘转( )A．10转B．5转C．15转D．30转【例2】标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1解析：串联时，判断哪盏灯正常工作的方法：（1）计算U正（2）计算I正( 允许通过的最大电流取最小) 步骤：（1）算电阻（2）确定谁正常工作（3）进行转化( 正常工作的全部保留，不正常工作的只保留电阻)【变式训练2-1】将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则( )A．电源电压为12V时，两只灯泡均能正常发光B．两个灯泡发光时，灯泡L2比灯泡L1亮一些C．灯泡发光时，电路中允许通过的最大电流为1AD．灯泡L1正常发光时，灯泡L2的实际功率是1.5W【变式训练2-2】如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（）A．两灯的实际功率之和等于12WB．两灯的实际功率之和大于12WC．灯泡L1比灯泡L2亮D．灯泡L2比灯泡L1亮【变式训练2-3】如图为一只“6V 1.5W”小灯泡的电流随电压变化的关系图象，若把这样的三只灯泡串联起来，接在12V的电源两端，则此时每只灯泡的电阻为Ω，实际功率为W．【例3】一只电阻两端的电压由3V增大到4V时，通过该电阻的电流增加了0.25A，则该电阻消耗的电功率增加了（）A．0.25W B．1.75W C．0.75W D．1WΔU解析：对于定值电阻有：R=ΔI【变式训练3】在“用伏安法测量电阻”的实验中，移动滑动变阻器的滑片，发现电压表示数由1 V增大到3 V时电流表示数相应变化了0.4 A，则被测电阻的阻值为_________Ω，该电阻的电功率变化了_________W.【例4】某型号的电饭锅有两挡，其原理如图所示，电阻R1=44Ω．当开关S闭合时，电饭锅处于高温挡，当开关S断开时，电饭锅处于焖饭、保温挡，焖饭、保温时电饭锅的功率为高温挡功率的0.02倍．求：（1）高温挡的功率；（2）焖饭、保温时电路中的电流；（3）电阻R2的阻值．格式：对于两种状态，写出功率表达式，判断加热、保温【变式训练4-1】如图所示是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S0该饮水机的部分参数已知：额定电压为220V，加热时的总功率为880W，保温时的功率为40W，R1、R2为加热电阻丝。

专题复习：电功和电功率一、电功和电功率1电功的意义.用电器消耗电能的过程实际上就是的过程。

电流做了多少功，就消耗了多少体验电能可以转化为其他形式能量。

例：电热器将能转化为能；电风扇将能转化为能；电动机将能转化为能；发电机将能转化为能。

太阳能电池将能转化为能。

手电筒中灯泡消耗的电能是提供的，家中电冰箱消耗的电能是提供的。

蓄电池对外供电时。

是把能转化成能。

给蓄电池充电时，能转化成能。

1）电功和电功率所描述的物理概念不同：电功是描述电流做功____________的物理量，而电功率是描述电流做功____________的物理量。

电功率不仅跟电流做功的多少有关，还跟做功的____________有关。

（2）电功和电功率的计算公式不同：电功的基本计算公式是____________，由此可以看出，电流做功多少跟电压、电流强度和通电时间三个因素有关，是由它们三者的乘积来决定大小的。

电功率的基本公式是____________，它表明电功率跟电压、电流两个因素有关，其大小由它们的乘积决定。

（3）电功和电功率的单位不同：电功的单位是____________和____________，而电功率的单位是____________和____________（4）电功和电功率的测量方法不同：电功用____________表来直接测量的，而电功率有两种测量方法，第一种方法是用伏安法间接进行测量，即测出用电器____________的____________及通过的____________，然后根据_______________________求出电功率。

第二种方法是用____________表和____________表间接测量，即测出某一段时间用电器所做的功，然后根据____________可得用电器电功率。

（5）电功和电功率的联系密切，利用公式可得出____________。

二、额定功率和实际功率一个用电器的电功率是随着它两端电压的改变而改变的，一个用电器不是随便接入任何一个电路都能正常工作。

专题18 电功率（讲义）一、知识梳理一、电能与电功1.电功：电流通过某段电路所做的功叫电功。

2．电流做功的实质：电流做功过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，也就消耗了多少电能。

3.电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。

4．规定电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。

5．电功公式：Pt=（适用于所有电路）；W=UIt对于纯电阻电路可推导出：（1）串联电路：；（2）并联电路：；（3）在任何情况下，在一定时间所做的总功。

6．电功单位：在国际单位制中，电功单位是焦耳（J）；常用单位还有度（kwh）， 1度=1千瓦时=1kWh=3.6×106J；“1度”的规定：1kw的用电器工作1h消耗的电能。

7．电功的测量⑴电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。

⑵电能表上“220V、5A、3000R/kW·h”等字样，分别表示：电能表额定电压是220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。

⑶读数时：①最后一位有红色标记的数字表示小数点后一位；②电能表前后两次读数之差，就是这段时间内用电的度数。

二、电功率1．电功率：电流在单位时间内所做的功。

2．电功率物理意义：表示电流做功快慢的物理量。

3．电功率公式：（适用于所有电路），推导公式：（适用于纯电阻电路）。

（1）串联电路中；（2）并联电路中：；（3）无论用电器串联或并联，计算总功率常用公式P=P1+P2+…P n。

4．电功率单位：在国际单位制中，功率单位是瓦特（W），常用单位：千瓦（kW）。

5．额定功率（1）某灯泡上标有“PZ220V-25”字样分别表示：普通照明，额定电压（用电器正常工作时的电压）220V，额定功率（用电器在额定电压下的功率）25W的灯泡。

初中物理电功率专题及详细解析【典型例题】类型一、基础知识 1、（多选）如图所示，电源电压U=12V 且保持不变，电阻R 为定值电阻。

当开关S 闭合后，如果要使电路消耗的总功率稍稍变化一些，则可行的办法是（ ）A ．给R 串联一个较小的电阻B ．给R 并联一个较小的电阻C ．给R 串联一个较大的电阻D ．给R 并联一个较大的电阻【思路点拨】由电功率的计算公式RU P 2=可知：电压不变，当总电阻减小时，电路的总功率增大；当总电阻增大时，电路的总功率减小。

【答案】AD【解析】根据串、并联电路的特点可知：总电阻变小，需要并联一个电阻，电路消耗的总功率稍稍变化，所以需要并联一个较大的电阻；总电阻变大，需要串联一个电阻，电路消耗的总功率稍稍变化，所以需要串联一个较小的电阻。

【总结升华】本题综合考查电路中总电功率和总电阻的关系以及串、并联电路电阻的特点，熟练掌握串、并联电路电阻变化的规律即可轻松解题。

举一反三【变式】有一个“6V 3W ”的小电灯，用8伏的电源做实验，测定小电灯的额定功率，所选滑动变阻器的最大阻值不得小于多少欧？ 【答案】4Ω2、一台“220V 、1000W ”的电炉，想把它改装后接到110伏的电源上，但功率保持不变，以下哪个措施是正确的（ ）A 、将电炉丝截掉一半后接入电路B 、将电炉丝截掉四分之三接入电路C 、将电炉丝分成等长的两段，然后并联接入电路D 、将电炉丝截掉四分之一后接入电路【思路点拨】由公式RU P 2=可知：当实际电压变为额定电压的一半时，实际电压的平方就变为额定电压平方的1/4，要想电功率不变化，电阻阻值就要减小为原来阻值的1/4。

【答案】C【解析】根据题意要求额实U U 21=时，P 实=P 额。

由R U P 2=可知要满足题设条件，只有改变电阻R ，才能满足要求。

由222222441R U R UR U P 额额实实===若时1241R R =，P 实才能等于P 额。

专题22 电功率——划重点之精细讲义系列考点1 电能1.电功：（1）定义：电流所做的功叫电功，电功的符号是W。

电流做功的过程，实际上就是电能转化为其他形式能的过程。

（2）单位：焦耳（焦，J）。

电功的常用单位是度，即千瓦时（kW·h）。

单位换算关系：1度=1kW·h=1000W×3600s=3.6×106J （3）电功的计算测量用电器在一段时间内消耗的电能的仪表，是电能表（也叫电度表）。

下图是一种电能表的表盘。

如图所示，表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即2258.6 kW·h。

用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。

“220 V”表示这个电能表的额定电压是220V，应该在220V的电路中使用。

“10（20 A）”表示这个电能表的标定电流（基本电流）为10A，额定最大电流为20 A，长时间工作时不允许超过20A。

“50 Hz”表示这个电能表在50 Hz的交流电中使用；“3000 revs/kW·h”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过3000转。

超过20A也并不一定就是要损坏,只是已不安全,并有可能不能准确的计量,当然长期超过20A的确会做电表容易损坏。

用电能表转盘或者指示灯闪烁次数计算电能电功的公式转盘所转过的圈数（或指示灯闪烁的次数）为n转，电能表上参数 N r/（kW·h）的3.实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。

A．R>RA B R R <故A 不符合题意；B ．若将A 、B 串联接入电路，A 、B 电流相同，由图得，当A 、B 电流为0.3A 时，它们两端的电压分别为1.5V 和3V ，则它们的电压之比A B 12U U =∶∶故B 符合题意；C ．若将A 、B 并联接入电路，则它们两端的电压相等。
