产品数据管理（PDM）技术概述1产品数据管理系统(PDM)发展及现状1.1PDM技术的基本概念及产生的背景产品数据管理(PDM)是以软件技术为基础，以产品为核心，实现对产品相关的数据、过程、资源一体化集成管理的技术。
PDM明确定位为面向制造企业，以产品为管理的核心，以数据、过程和资源为管理信息的三大要素。
它继承并发展了CIM(Computer integration Manufacture)等技术的核心思想，在系统工程思想的指导下，用整体优化的思想对产品设计过程进行描述，规范产品生命周期管理，保持产品数据的一致性和可跟踪性。
其进行信息管理的两条主线是静态的产品结构和动态的产品设计流程，核心思想是设计数据的有序、设计过程的优化和资源的共享。
在20世纪的60、70年代，企业在其设计和生产过程中开始使用CAD、CAM等技术，新技术的引用在促进生产力发展的同时也带来了新的挑战。
对于制造企业而言，虽然各单元的计算机辅助技术己经日益成熟，但各自动化单元自成体系，彼此之间缺乏有效的信息沟通与协调，这就是所谓的“信息孤岛”问题。
进入20世纪末，以信息技术为主要特征的高新技术飞速发展，推动了技术进步和经济全球化，加速了技术革新、管理革新，企业面临的商业环境和市场环境发生了根本的变化。
具体表现在以下几个方面：（1）技术进步和高新技术的应用，信息量急剧增加。
（2）全球化市场与全球化竞争。
（3）用户对产品的需求呈现多样化和个性化。
（4）产品更新换代加快，生命周期缩短，人们对交货期的期望越来越高。
（5）生产方式的多样化。
但很多企业在技术、管理、技术与管理的协调发展以及适应新的生产模式和管理模式等方面还存在一些问题，影响了企业的竞争能力和向现代企业的发展。
这些问题具体表现在：（1）设计手段和加工技术落后。
（2）管理落后，特别是技术先进性与管理落后的矛盾日益突出。
CAD技术的全面推广，大大提高了设计质量，减少了差错，降低了返工率，大大提高了企业的产品开发能力和市场竞争力。

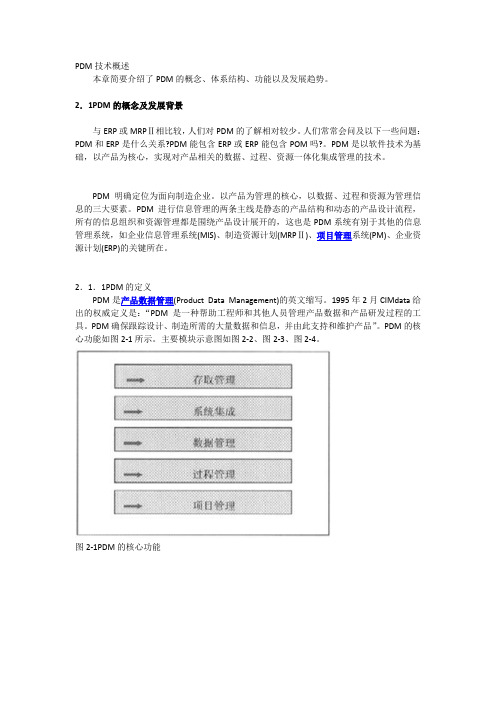

PDM技术概述本章简要介绍了PDM的概念、体系结构、功能以及发展趋势。
2．1PDM的概念及发展背景与ERP或MRPⅡ相比较，人们对PDM的了解相对较少。
人们常常会问及以下一些问题：PDM和ERP是什么关系?PDM能包含ERP或ERP能包含POM吗?。
PDM是以软件技术为基础，以产品为核心，实现对产品相关的数据、过程、资源一体化集成管理的技术。
PDM明确定位为面向制造企业。
以产品为管理的核心，以数据、过程和资源为管理信息的三大要素。
PDM进行信息管理的两条主线是静态的产品结构和动态的产品设计流程，所有的信息组织和资源管理都是围绕产品设计展开的，这也是PDM系统有别于其他的信息管理系统，如企业信息管理系统(MIS)、制造资源计划(MRPⅡ)、项目管理系统(PM)、企业资源计划(ERP)的关键所在。
2．1．1PDM的定义PDM是产品数据管理(Product Data Management)的英文缩写。
1995年2月CIMdata给出的权威定义是：“PDM是一种帮助工程师和其他人员管理产品数据和产品研发过程的工具。
PDM确保跟踪设计、制造所需的大量数据和信息，并由此支持和维护产品”。
PDM的核心功能如图2-1所示。
主要模块示意图如图2-2、图2-3、图2-4。
图2-1PDM的核心功能图2-2PDM存取管理图2-3PDM过程管理图2-4PDM数据管理从软件来看，PDM是一个介于基础信息结构软件和应用软件之间的一种框架软件系统。
以此框架为基础，高度集成各种应用而组成的系统，可给制造者提供全面管理、紧密跟踪、适度控制、适时查看围绕产品设计、开发及整个工程过程中的所有与产品相关的数据。
从产品来看，PDM可帮助组织产品设计，完善产品结构修改，跟踪进展中的设计概念，及时方便地找出存档数据以及相关产品信息。
从过程来看，PDM可协调组织整个产品生命周期内诸如设计审查、批准、变更、工作流优化以及产品发布等过程事件。
一个能够满足企业各方面应用的PDM产品应具有的九大功能，包括文档管理、工作流和过程管理、产品结构与配置管理、查看和批注、扫描和图像服务、设计检索和零件库、项目管理、电子协作、工具与“集成件”功能。
PDM简介及其意义什么是PDMPDM的含义PDM是一门用来管理所有与产品有关信息(包含零件信息、配置、文档、CAD文件、结构、权限信息等)与所有与产品有关过程(包含过程定义与管理)的技术。
PDM产生的背景在20世纪的60、70年代，企业在其设计与生产过程中开始使用CAD、CAM等技术，新技术的应用在促进生产力进展的同时也带来了新的挑战。
关于制造企业而言，尽管各单元的计算机辅助技术已经日益成熟，但都自成体系，彼此之间缺少有效的信息共享与利用，形成所谓的“信息孤岛”；同时随着计算机应用的飞速进展，随之而来的各类数据也急剧膨胀，对企业的相应管理形成巨大压力：数据种类繁多，数据重复冗余，数据检索困难，数据的安全性及共享管理等等。
PDM的应用1．PDM数据管理范围PDM的确是一种“管得很宽”的软件，凡是最终能够转换成计算机描述与存储的数据，它都能够一概管之,比如：产品结构与配置、零件定义及设计数据、CAD绘图文件、工程分析及验证数据、制造计划及规范、NC编程文件、图像文件（照片、造型图、扫描图等）、产品说明书、软件产品（程序、库、函数等“零部件”）、各类电子报表、成本核算、产品注释等、项目规划书、多媒体音像产品、硬考贝文件、其它电子数据等。
PDM能够广泛地应用于各工业领域中。
但每个领域都有其自身的特点与需求，应用的层次要求与水平都不相同，因而并无万能的PDM系统能够包容。
2．PDM用户对象PDM能够触及现代企业的每个角落，每根神经。
在企业内，只要是与产品数据打交道的人，都能够使用PDM。
3．PDM与企业信息的集成在企业的信息集成过程中PDM系统能够被看作是起到一个集成框架的作用，各类应用程序诸如CAD/CAM/CAE、EDA、OA、CAPP、MRP、...等将通过各类各样的方式，如应用接口、开发（封装）等，直接作为一个个对象而被集成进来，使得分布在企业各个地方、在各个应用中使用（运行）的所有产品数据得以高度集成、协调、共享，所有产品研发过程得以高度优化或者重组。
-----Original Message-----From: Jenny[蔡月瑱主任]Sent: Monday, February 10, 2003 10:06 AMTo: NB_leader[陈振东厂长]; nbtg07[曾韦岚]; nbtg06[林盛经理]; nbtg04[陈孟杰副厂长]; nbtg03[陈炳辉副理]Subject: PDM简介各位好，以下是PDM(Production Data Management)或PDL(Lifecycle)的几个简介，请各位大人过目：月瑱PDM系统的定义PDM是协助企业管理产品定义数据及产品开发流程的一种方法及一组工具，组织、管理不同系统平台及媒体中，有关产品定义的信息、流程及应用软件PDM是什么产品数据管理是能帮助我们管理数据和产品研发流程的一种工具。
PDM系统储存着从设计，制造，生产甚至维护所需的大量数据和讯息。
可能被应用的领域包含飞机制造、铁路系统、汽车业…….等。
PDM系统简介PDM系统最初发展的方向，是以管理设计研发部门之图文件、文件、产品结构等数据及其相关版本数据为主，并藉由工作流程机制，将归档调阅，设计变更、新产品开发等研发作业纳入系统管理之中，藉以避免信息误用，提升产品质量、缩短设计时间。
PDM是一种帮助工程师以及其人员管理产品数据与开发步骤的一种软件系统。
PDM系统帮助我们去追踪在设计、制造、销售以及售后服务与维修过程之中所需求的大量信息。
PDM又被称为工程信息管理(E D M)、文件管理(D M)、产品数据管理(P I M)、技术数据管理(T O M)，或是技术信息管理(T I M)以及图像管理(I M)。
为何需要PDM‧需要促进总体性的信息分享，达到跨国业务需求。
‧独立性系统需要整合，如CAD，ERP…等。
‧改善产品推出时间(如图一之演进状况)，提升市场竞争力。
‧经验累积与延伸使企业在重点技术上能走在先端以维持领先地位。
‧建构跨国际的制造处理流程达成企业内及上下游整合。
