恒远感应加热炉之感应线圈的制造工艺

感应线圈制作方法
嘿，朋友们！今天咱就来唠唠感应线圈的制作方法，这可是个好玩意儿啊！
你想想看，那小小的感应线圈，就好像是一个神奇的魔法道具。

它能产生奇妙的电磁感应现象，就像变魔术一样。

咱先来说说材料准备吧。

你得有导线，这就好比是盖房子的砖头，是基础啊！找那种细细的、容易弯曲的导线，铜的最好啦，导电性能强嘛。

然后呢，还得有个铁芯，这铁芯就像是房子的大梁，给整个感应线圈撑起来。

接下来就是动手制作啦！把导线一圈一圈地绕在铁芯上，这可不能马虎，得绕得整齐点，就像给小姑娘扎辫子一样，要整整齐齐的。

你可别小看这绕线的功夫，绕得不好可就发挥不出它的威力啦。

你说这是不是很有意思？
绕线的时候，你得有点耐心哦。

别着急，慢慢绕，一圈一圈又一圈。

就好像是在给感应线圈注入魔力一样。

想象一下，你每绕一圈，它的力量就增加一分。

等绕好了线，嘿，这感应线圈就初见雏形啦！就像一个小宝贝诞生了一样，你心里是不是有点小激动呢？然后呢，把线头接好，确保电流能顺畅地通过。

这就好比是给小宝贝穿上合适的衣服，让它舒舒服服的。

做好了感应线圈，你就可以开始玩啦！接上电源，看看它能产生什么样的奇妙效果。

说不定它能给你带来意想不到的惊喜呢！
你说这感应线圈是不是很神奇？它虽然看起来不起眼，但是却有着大大的能量。

就像我们身边的很多东西一样，看似普通，实则暗藏玄机。

所以啊，朋友们，赶紧动手试试吧！自己做一个感应线圈，感受一下电磁的魅力。

这绝对是一次有趣又有收获的体验。

相信我，你一定会爱上这种感觉的！。

高频加热感应线圈制作方法
高频加热感应线圈制作方法步骤如下：
1.设计感应线圈的结构和规格，包括线圈的形状、导体材料、线径、总匝数等参数。

2.选择合适的导线，将导线按照预定的匝数缠绕成线圈，注意保证匝间绝缘。

3.将线圈定位在合适的支架上，并用绝缘胶固定，保证线圈形状的稳定。

4.通过高频电源进行线圈的初次加热，并进行调整，以确保线圈的加热水平和功率的合适性。

5.进行质量控制，包括检查匝间绝缘情况、接头无误、线材无损等，确保线圈质量合适。

6.将加热线圈整体进行封装处理，保护线圈免受外界干扰，并便于加热器的使用和维护。

7.对线圈进行测试和放电处理，确保加热器的安全和稳定性。

8.进行性能评估，并记录相关数据和结果，为后续改进和优化提供参考。

恒远感应加热热处理新工艺应用大全感应加热淬火热处理新工艺开始在国内广泛应用，这门热处理新工艺利用线圈电磁感应加热钢铁件是很新奇与吸引人的，它具有加热快、局部淬火、节能、在线生产、便于自动化等特点，很快为热处理工作者所接受。

感应热处理新工艺用于各种工件淬火如下：1、钢轨全长感应淬火已有几十条钢轨全长中频淬火生产线在国内运用，使钢轨寿命提高一倍以上，此技术并扩大到铁道的其他件，如道岔、翼轨等。

2、PC钢筋生产技术PC钢棒调质生产线国内对PC钢筋感应淬火技术从单频发展为双频，从单线生产发展为双线生产，能耗指标不断下降，某公司对φ7～φ13.5mm钢筋的能耗已达到304kW＆#183;h/t。

3、钢管焊缝感应退火此工艺主要消除焊缝应力及匀化组织，防止偏析区产生硬点影响钢管寿命，国内已有多个企业从事此行业，所有装备绝大数是国内技术。

4、汽车零部件的感应淬火汽车CVJ钟形壳、三柱滑套、轮毂内滚道等许多零件感应淬火的装备与工艺全部国产化交钥匙项目。

这些国产零件满足了国内汽车工业快速发展的需要并自给有余。

5、轧辊双频感应淬火国内已能自制双频电源及淬火成套装置，轧辊双频淬火已在多个冶金厂进行生产，其工装淬火喷液环已进行了技术改进，取得实效。

6、曲轴颈旋转淬火及圆角淬火分合式曲轴颈感应器为半环感应器旋转淬火所取代，解决了油孔淬裂及下止点淬硬区窄问题，随之曲轴颈圆角淬硬普遍应用于柴油机曲轴，提高曲轴疲劳强度一倍。

7、轴类零件采用矩形管纵向加热淬火使台阶轴过渡的淬硬层不中断得到连续，大大提高了轴的扭转疲劳强度，如图6所示。

一汽、东汽等均已将此工艺用于半轴生产。

 8、回转支承滚道与齿轮感应淬火成套装置与工艺完全国产，保证了当前发展风电与港口机械的需要，可处理零件直径达4～6m。

9、长内孔管件淬火内孔φ124mm，深达3000mm的管件内孔扫描淬火的全套装备与工艺在国内研制成功并投产。

10、大齿轮单齿沿齿沟扫描淬火m62大模数齿条单齿沿齿沟深火取得成功，解决了层深、裂纹、变形等多种工艺问题。

制造感应线圈的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!感应线圈是电磁感应原理中的重要组成部分，广泛应用于变压器、电动机、发电机等电器设备中。

第1000卷（河北恒远电炉制造有限公司技术资料）V ol.1000 2014年2月Hebei Hengyuan Electric Co., Ltd. (TechnicalInformation) Mar.2014 ------------------------------------------------------------------------------------------------------------------------------------------
恒远铝锭感应加热炉
感应加热在冶金工业和机械制造工业的热形变加工中应用不断增多，铝合金、镁合金和铜合金等有色金属在轧制与挤压前广泛地应用感应加热，黑色金属的模锻、热冲压、轧制与挤压前的加热也越来越多地使用感应加热代替火焰炉与电阻炉。

电线厂与铝加工厂在铝线与铝型材的挤压前均采用工频感应加热铝锭，国内制造的GJ0-800-3型工频感应加热炉是供3500t卧式挤压铝及铝合金实心圆锭在挤压前加热之用，更换感应器可以加热直径咖142mm、162mm、192mm、222mm、272mm与362mm，长为250~850mm 的实心与空心锭子。

铝锭的感应加热炉工作原理：炉子从进料、加热、出料整个加热过程可以用程序控制，也可以单独手动操作，便于调整使其与挤压机生产率相适应。

感应器是单相的，有导磁体，线圈用异型纯铜管绕制。

三相电源用平衡电抗器与平衡电容器来平衡三相负载。

◆2014 Hebei Hengyuan Electric Co., Ltd. all rights reserved.。

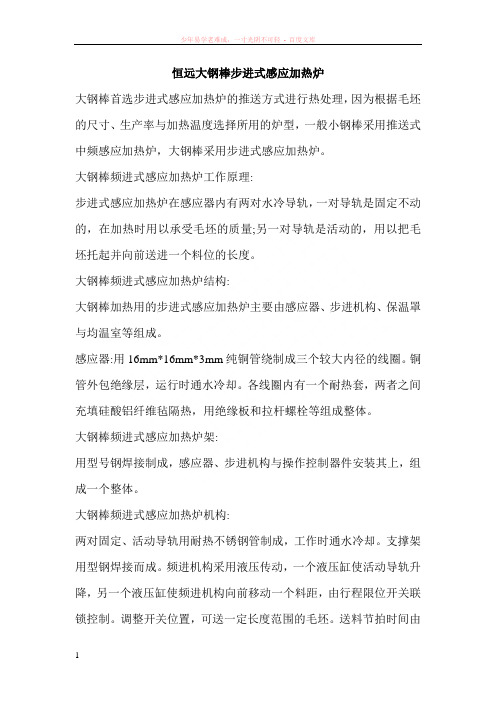

恒远大钢棒步进式感应加热炉
大钢棒首选步进式感应加热炉的推送方式进行热处理，因为根据毛坯的尺寸、生产率与加热温度选择所用的炉型，一般小钢棒采用推送式中频感应加热炉，大钢棒采用步进式感应加热炉。

大钢棒频进式感应加热炉工作原理:
步进式感应加热炉在感应器内有两对水冷导轨，一对导轨是固定不动的，在加热时用以承受毛坯的质量;另一对导轨是活动的，用以把毛坯托起并向前送进一个料位的长度。

大钢棒频进式感应加热炉结构:
大钢棒加热用的步进式感应加热炉主要由感应器、步进机构、保温罩与均温室等组成。

感应器:用16mm*16mm*3mm纯铜管绕制成三个较大内径的线圈。

铜管外包绝缘层，运行时通水冷却。

各线圈内有一个耐热套，两者之间充填硅酸铝纤维毡隔热，用绝缘板和拉杆螺栓等组成整体。

大钢棒频进式感应加热炉架:
用型号钢焊接制成，感应器、步进机构与操作控制器件安装其上，组成一个整体。

大钢棒频进式感应加热炉机构:
两对固定、活动导轨用耐热不锈钢管制成，工作时通水冷却。

支撑架用型钢焊接而成。

频进机构采用液压传动，一个液压缸使活动导轨升降，另一个液压缸使频进机构向前移动一个料距，由行程限位开关联锁控制。

调整开关位置，可送一定长度范围的毛坯。

送料节拍时间由
时间断电器控制，改变其整定值，可调节毛坯加热热温度和生产率。

感应加热器制作方法
感应加热器是一种利用电磁感应原理加热物体的装置。

它可以在没有直接接触或导电接触的情况下加热物体，因此具有广泛的应用领域，如工业加热、烹饪、医疗等。

制作一个简单的感应加热器需要以下步骤：
1. 准备材料：
- 磁性铁芯
- 铜线
- 电源线
- 开关
- 散热器
2. 制作线圈：
将铜线绕在磁性铁芯上，制作一个线圈。

线圈的大小和圈数可以根据需要进行调整。

确保线圈的每一圈都紧密相连，没有空隙。

3. 连接电源线：
将电源线与线圈的两端连接起来，通过焊接或其它方法进行固定。

确保连接牢固并正确接触，以保证电流正常流动。

4. 安装开关：
在电源线上安装一个开关，用于控制电流的通断。

确保开关的质量可靠，并使其易于操作。

5. 安装散热器：
将散热器安装在磁性铁芯的周围，用于散热和保护装置。

选择合适的散热器以确保加热器的稳定工作和长寿命。

完成上述步骤后，感应加热器的制作就完成了。

当通电时，电流经过线圈会产生磁场，磁场会感应铁芯中的涡流。

涡流会产生热量，从而加热了对应的物体。

在使用感应加热器时，要注意安全，避免触摸线圈和高温物体。

总结一下，感应加热器制作的关键是制作合适的线圈和连接电源线。

正确操作和注意安全性可以确保加热器的有效工作。

随着技术的不断发展，感应加热器将会在各个领域得到更广泛的应用和进一步的改进。

恒远中频炉加热的3个过程中频炉是如何将电能转化为热能加热金属炉料的呢？简单来说，包含了以下3个步骤：1、交变电流产生交变磁场当交变频率的电流通过螺旋形的感应线圈时，在线圈所包围的空间和四周就产生了磁场。

该磁场的极性和强度随交变电流的频率而变化，因此是一个交变磁场。

交变磁场的磁力线一部分穿透金属炉料，还有一部分穿透炉衬材料。

该交变磁场的极性、强度、磁通量变化率，亦即磁场的方向和磁力线的数量与稀密程度等决定于通过感应线圈的电流强度、频率和线圈的匝数和几何尺寸。

2、交变磁场产生感应电流磁场的一部分磁力线穿透金属炉料，当磁力线的极性和强度产生周期性的交替变化时，磁力线被金属炉料所切割，就相当于导体作切割磁力线的运动，从而在金属炉料之间所构成的闭合回路内就产生了感应电动势E，其大小可用下式表示：E=4.44fφ（V）式中φ——交变磁场的磁通量，Wb；f——交变电流的频率，Hz。

在感应电动势E的作用下，金属炉料中产生了感应电流。

感应电流I 的大小服从欧姆定律，其大小用下式表示：式中R——金属炉料的有效电阻，Ω。

3、感应电流转化为热能金属炉料内产生的感应电流在流动过程中要克服一定的电阻，从而由电能转化为热能。

利用这种热能使金属炉料加热并熔化。

感应电流产生热量的多少服从焦耳-楞次定律。

可以看出，整个中频炉加热过程失意哥能量转化的过程。

首先将电能转化为磁场能，然后由磁场能转为电能，最有由电能转化为热能使金属加热。

从这一点可以看出，中频炉的加热方法不同于电弧炉、等离子炉、电阻炉等加热方法。

忧郁能量形式的多次转化，不可避免地会有损失，因此叫热效率较低。

这就要求从电气线路上采取措施加以补偿，以减少损失，提高效率，从而使中频率设备更加节能。

恒远感应加热炉之感应线圈的制造工艺
感应器是一个工作线圈，在交变电流通过线圈时，其导线周围便产生交变磁场所，处在磁场内的金属工件，因电磁感应产生了电动势，涡流使工件加热，线圈此时有机械力作用在工件上。

需要达到工件加热范围的要求，加热区温度均匀一致，冷却均匀（如感应器带附加喷液器或具有喷液孔时，必须考虑）
感应加热炉感应线圈制造工艺具体流程如下：
退火：在绕制线圈之前，先对纯铜管进行退火，将纯铜管在650-700度保温30-40min，然后在20-30度的水中快速冷却，加热设备最好用电炉。

绕制：将纯铜管绕制成线圈，在绕制时应用铁模或木模，考虑到铜管绕制后有回弹量，故应使模具的尺寸稍小于所要求的尺寸，当绕制半径较小时，应进行热绕，即在绕制时用乙炔火焰去烘烤弯曲部位的纯铜管
校正：将绕制后的线圈校正到所要求的尺寸，并用夹具压紧。

退火：线圈退火温度、时间与方式和纯铜管退火相同。

水压试验：在线圈的纯铜管中通入压力为给水设计压力1.5倍的水或空气，检查纯铜管与管子接头处是否有漏水现象
包绝缘层：在纯铜管上1/3重叠绕无碱玻璃丝带
浸绝缘漆：将包了绝缘层的线圈在电炉或热风烘干箱中预热，然后浸有机绝缘漆，浸漆时间为15min。

在浸漆过程中如果漆中气泡很多，则应延长浸漆时间，一般浸漆三次
供干：在电炉或热风烘干箱中进行，线圈装炉时炉温不应高于50度，并以15度/h的速度升温，至100-110度时烘干于20h，但应以烘至漆腊不粘手为止。

最后将已制好的导磁体与线圈装配成完整的感应器。

恒远中频感应电炉坩埚筑炉步骤由于中频感应电炉熔炼特有的“集肤现象”，坩埚容量（坩埚直径）与感应电炉的用电频率有一定对应关系，所以在制作坩埚模时不宜随意改变坩埚容量。

坩埚模的材质可选用3~5毫米的低碳钢，坩埚模外表的焊缝和过渡圆角一定要打磨光滑，同时，在坩埚模上钻一些小孔，以利于在烘炉时排除水蒸汽；孔径2~3毫米，每孔相隔225毫米，均匀分布。

第一步，筑炉前的准备工作，包括筑炉材料、筑炉工具、炉子及工作现场清理等。

第二步，放正炉体，在炉底用枕木垫实。

然后，在感应线圈内壁围上4~5层玻璃丝布，再在里面铺2~3层石棉布，尽量摊平铺均。

最后，用胀紧圈把上口石棉布撑紧。

第三步，炉底捣筑。

用加料斗将坩埚材料加入，每层捣筑厚度40~50毫米，密度要求每立方厘米为2.05~2.25克。

炉底打结厚度应高出实际厚度70毫米，然后将上面的30毫米扒掉，再在中央挖一与坩埚模底一致的圆洞，深约20~30毫米，并捣实均匀。

第四步，炉衬捣筑。

将坩埚模放入炉底的圆洞，位置必须垂直正中。

坩埚模放正之后用楔木块紧固定位，并用压铁将坩埚模压住，以防模子在捣筑过程中偏移或上浮。

炉衬的捣筑每次加料高度不超过50毫米，并在捣筑第二层炉料前，应将第一层的表面耙松，然后再加料捣筑。

依此类推，逐层捣筑。

第五步，炉领捣筑。

在离坩埚上口20~25毫米处，换用炉领料捣筑炉领。

炉领应筑成一定坡度的喇叭形，然后在表面刷上用水玻璃和耐火材料粉配制的涂料。

至此，坩埚捣制完毕。

坩埚捣制应注意以下几点：一是由于石英砂粗细颗粒加料时容易分层，所以必须使用加料斗加料；二是捣筑炉料应一锤压一锤，捣锤力度均匀，逐层捣实；三是捣制过程必须连续操作，切忌筑筑停停，停停筑筑；四是中途不宜换人操作，只有这样，才能使炉衬致密，均匀，经烧结后得到理想的工作层。
