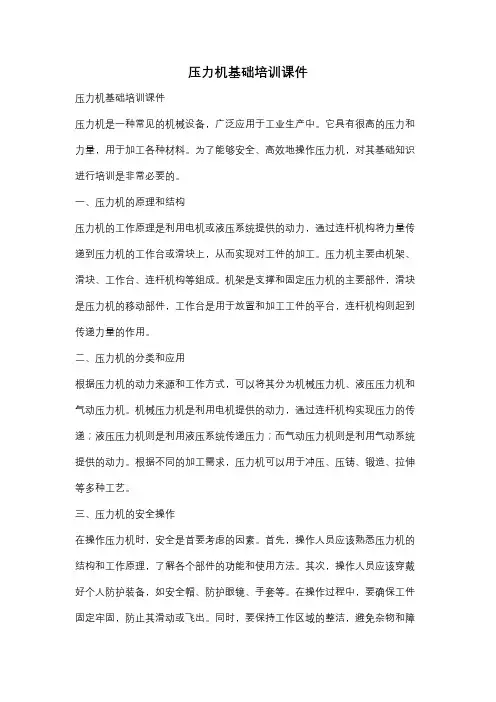

压力机基础培训课件压力机基础培训课件压力机是一种常见的机械设备,广泛应用于工业生产中。
它具有很高的压力和力量,用于加工各种材料。
为了能够安全、高效地操作压力机,对其基础知识进行培训是非常必要的。
一、压力机的原理和结构压力机的工作原理是利用电机或液压系统提供的动力,通过连杆机构将力量传递到压力机的工作台或滑块上,从而实现对工件的加工。
压力机主要由机架、滑块、工作台、连杆机构等组成。
机架是支撑和固定压力机的主要部件,滑块是压力机的移动部件,工作台是用于放置和加工工件的平台,连杆机构则起到传递力量的作用。
二、压力机的分类和应用根据压力机的动力来源和工作方式,可以将其分为机械压力机、液压压力机和气动压力机。
机械压力机是利用电机提供的动力,通过连杆机构实现压力的传递;液压压力机则是利用液压系统传递压力;而气动压力机则是利用气动系统提供的动力。
根据不同的加工需求,压力机可以用于冲压、压铸、锻造、拉伸等多种工艺。
三、压力机的安全操作在操作压力机时,安全是首要考虑的因素。
首先,操作人员应该熟悉压力机的结构和工作原理,了解各个部件的功能和使用方法。
其次,操作人员应该穿戴好个人防护装备,如安全帽、防护眼镜、手套等。
在操作过程中,要确保工件固定牢固,防止其滑动或飞出。
同时,要保持工作区域的整洁,避免杂物和障碍物对操作造成干扰。
最重要的是,操作人员要严格按照操作规程进行操作,不得进行违规操作或超负荷使用。
四、常见故障和维护在使用压力机的过程中,常常会遇到一些故障,如滑块卡住、液压系统漏油等。
对于这些故障,操作人员应该及时停机检修,避免进一步损坏设备。
此外,定期对压力机进行保养和维护也是非常重要的。
保养工作包括清洁设备、润滑各个部件、检查电气系统等。
通过定期保养和维护,可以延长压力机的使用寿命,减少故障发生的可能性。
五、压力机的发展趋势随着科技的不断进步,压力机也在不断发展和改进。
目前,自动化和智能化已成为压力机发展的趋势。

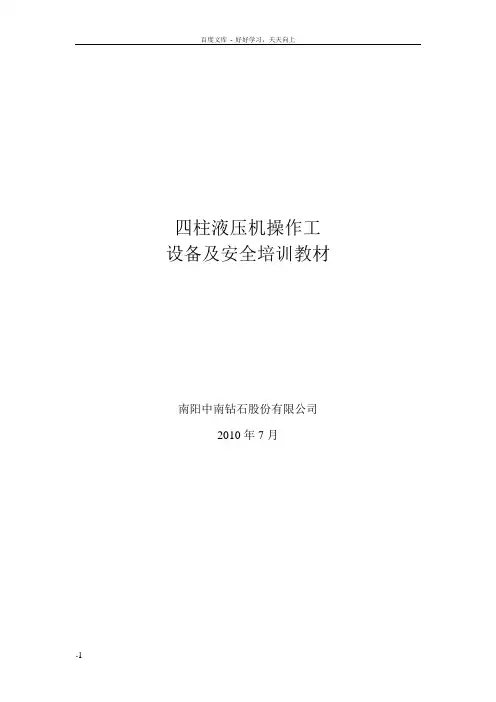

四柱液压机操作工设备及安全培训教材南阳中南钻石股份有限公司2010年7月目录第一部分设备知识第一章粉未压制用四柱液压机概述(一)、设备名称、用途及特点(二)、设备结构概述(三)、液压系统(四)、电气系统(五)、安装与试车(六)、故障及消除方法(七)、FS79Z-160-(SM)干粉自动成型液压机电气系统概述(八)、FS79Z-315/400-(SM)干粉自动成型液压机电气系统概述(九)、YAN79Z-100A10液压及电气系统概述(十)、YAN79Z-400E-SM液压及电气系统概述第二章四柱压机用上一下一模架(一)、上一下一模架结构概述(二)、主要用途和常见问题与处理第三章四柱压机用上一下二模架(一)模架结构概述(二)模具的结构及安装时应注意的事项(三)易出现故障的部位第四章四柱压机用上一下三模架(一)、上一下三模架结构概述(二)、模具的结构及安装时应注意的事项(三)、模架的调整方法(四)、常见问题及解决方法第五章四柱液压机操作工安全操作规程及工艺操作规程第六章四柱压机设备维护保养制度第二部分安全知识一、产生事故的根本原因二、人的不安全行为(一)、怎样避免人的不安全行为(二)“三违”现象的表现三、物的不安全状态四、厂内常见违章表现五、职业卫生管理六、生产工人(员工)安全生产责任制七、安全管理八、质量管理九、生产现场管理和生产管理十、设备与能源管理第一章粉未压制用四柱液压机概述(一)、设备名称、用途及特点:设备全称为“全自动粉末制品液压机”,主要用于粉末冶金、磁性材料等行业零件的压制成型或整形。
我公司零部件车间现用粉未压制用四柱液压机有四种规格:分别为100吨、160吨、315吨和400吨,现为南通国谊和富仕两厂家生产,用于压制叶腊石块、外衬、C管、碗和石墨柱、白云石环、叶腊石环等,除为压制不同零件而配制的模架不同,为实现相关动作液压系统不同外,几种设备的外形及组成大致相同。
本设备具有独立的动力机构及电器系统,采用“PLC”(可编程控制器)控制,可实现调整(即点动,按压相应的按钮得到相应的点动动作)、半自动(按压工作按钮使之完成一个工艺动作循环-160T无此功能)、自动(按压工作按钮可以完成多个工艺动作循环)三种操作方式。
