单片机的工作原理与应用单片机(Microcontroller)是一种集成了微处理器核心、存储器、输入输出接口和时钟等基本功能的微型计算机系统。
它由微处理器、存储器、输入输出(I/O)端口、计时/计数器等部件组成。
单片机广泛用于电子产品中,如家电、车载设备、工业自动化、医疗设备等领域。
本文将详细介绍单片机的工作原理以及应用领域。
一、单片机的工作原理1.1 微处理器核心单片机的微处理器核心通常采用ARM、MCS-51等架构。
微处理器核心是单片机最重要的部分,负责解析和执行程序指令。
它包含算术逻辑单元(ALU)、寄存器以及总线接口等重要模块,能够对数据进行运算和逻辑操作。
1.2 存储器单片机内部集成了不同类型的存储器,包括程序存储器(ROM或Flash)和数据存储器(RAM)。
程序存储器用于存放程序指令,数据存储器用于存放程序执行过程中的临时数据。
存储器的容量决定了单片机能够存储的程序和数据量的大小。
1.3 输入输出接口单片机通过输入输出接口实现与外部设备的数据交互。
输入接口用于接收外部设备的信号输入,而输出接口用于向外部设备输出数据。
常见的输入输出接口包括GPIO(通用输入输出口)、串口、模拟/数字转换器(ADC/DAC)等。
1.4 时钟单片机需要一个准确的时钟信号来同步其工作。
时钟信号可以是外部引脚接入的晶振,也可以是内部产生的振荡电路。
时钟信号的频率决定了单片机的工作速度,一般以MHz为单位。
二、单片机的应用领域2.1 家电单片机在家电领域有着广泛的应用。
例如空调、洗衣机、电视等家电产品经常使用单片机作为控制器,实现功能的调控和智能化操作。
2.2 车载设备单片机在车载设备中发挥着重要作用。
汽车电子控制单元(ECU)就是由单片机实现的,它可以监测和控制车辆的各种系统,如发动机控制、制动系统等,提高了车辆的性能和安全性。
2.3 工业自动化工业自动化是单片机的另一大应用领域。
单片机通过与传感器、执行器等设备的配合,实现工业生产中的自动控制、数据采集和处理等功能。

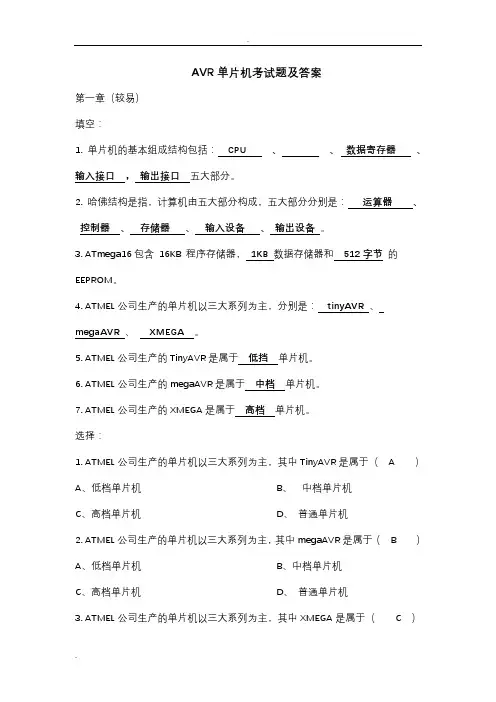

AVR单片机考试题及答案第一章(较易)填空:1. 单片机的基本组成结构包括: CPU 、、数据寄存器、输入接口,输出接口五大部分。
2. 哈佛结构是指,计算机由五大部分构成,五大部分分别是:运算器、控制器、存储器、输入设备、输出设备。
3. ATmega16包含 16KB 程序存储器,1KB 数据存储器和512字节的EEPROM。
4. ATMEL公司生产的单片机以三大系列为主,分别是:tinyAVR、megaAVR、XMEGA。
5. ATMEL公司生产的TinyAVR是属于低挡单片机。
6. ATMEL公司生产的megaAVR是属于中档单片机。
7. ATMEL公司生产的XMEGA是属于高档单片机。
选择:1. ATMEL公司生产的单片机以三大系列为主,其中TinyAVR是属于( A )A、低档单片机B、中档单片机C、高档单片机D、普通单片机2. ATMEL公司生产的单片机以三大系列为主,其中megaAVR是属于( B )A、低档单片机B、中档单片机C、高档单片机D、普通单片机3. ATMEL公司生产的单片机以三大系列为主,其中XMEGA是属于( C )A、低档单片机B、中档单片机C、高档单片机D、普通单片机4. 单片机的基本组成结构包括:CPU、程序存储器、、输入接口、输出接口五大部分( B )A、EEPROMB、数据存储器C、ROMD、堆栈第一章(较易)问答:1.什么是ISP技术,采用ISP技术的单片机有什么优点?2.说明单片机的RAM,FlashROM,EEPROM用途和特点?第二章()填空:1.单片机的三总线结构是指:数据总线、地址总线、控制总线。
2. ATmega16包含 16KB FLASH ROM, 1KB RAM和 512字节的EEPROM。
3. FLASH ROM支持用户多次擦除和写入代码,可以实现大于1万次的写入 (填读写或写入)。
4. 单片机的数据存储器包含 RAM 和 EEPROM 两大部分,其中 EEPROM 是RAM 的补充。
单片机最小系统定义及其组成部分
单片机最小系统是指单片机能够正常工作所必须的最基本的电路系统。
它由单片机芯片、晶振、复位电路、电源电路和外设电路等组成。
1. 单片机芯片
单片机芯片是单片机最小系统的核心部分,它是整个系统的控制中心。
单片机芯片包含了CPU、存储器、输入输出接口、定时器、串行通信接口等功能模块,可以实现各种控制和处理任务。
2. 晶振
晶振是单片机最小系统中的重要组成部分,它提供了单片机的时钟信号。
单片机需要时钟信号来同步各种操作,晶振的频率决定了单片机的工作速度。
常用的晶振有4MHz、8MHz、12MHz等。
3. 复位电路
复位电路是单片机最小系统中的重要组成部分,它用于在单片机上电或者复位时将单片机的各个寄存器和状态清零,使单片机进入初始状态。
复位电路通常由复位电路芯片和复位电路电阻组成。
4. 电源电路
电源电路是单片机最小系统中的重要组成部分,它为单片机提供电源。
电源电路通常由稳压电路、滤波电容、电源开关等组成,可以保证单片机的稳定工作。
5. 外设电路
外设电路是单片机最小系统中的重要组成部分,它用于连接单片机和各种外设,如LED、LCD、键盘、麦克风等。
外设电路通常由电阻、电容、晶体管、继电器等组成,可以实现单片机与外设之间的数据交换和控制。
单片机最小系统是由单片机芯片、晶振、复位电路、电源电路和外设电路等组成的。
它是单片机能够正常工作所必须的最基本的电路系统。
在实际应用中,单片机最小系统可以根据具体需求进行扩展和改进,以满足不同的应用需求。

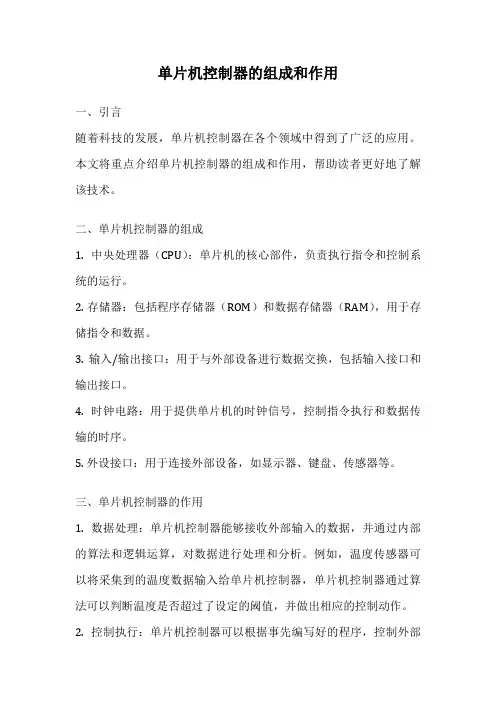

单片机控制器的组成和作用一、引言随着科技的发展,单片机控制器在各个领域中得到了广泛的应用。
本文将重点介绍单片机控制器的组成和作用,帮助读者更好地了解该技术。
二、单片机控制器的组成1. 中央处理器(CPU):单片机的核心部件,负责执行指令和控制系统的运行。
2. 存储器:包括程序存储器(ROM)和数据存储器(RAM),用于存储指令和数据。
3. 输入/输出接口:用于与外部设备进行数据交换,包括输入接口和输出接口。
4. 时钟电路:用于提供单片机的时钟信号,控制指令执行和数据传输的时序。
5. 外设接口:用于连接外部设备,如显示器、键盘、传感器等。
三、单片机控制器的作用1. 数据处理:单片机控制器能够接收外部输入的数据,并通过内部的算法和逻辑运算,对数据进行处理和分析。
例如,温度传感器可以将采集到的温度数据输入给单片机控制器,单片机控制器通过算法可以判断温度是否超过了设定的阈值,并做出相应的控制动作。
2. 控制执行:单片机控制器可以根据事先编写好的程序,控制外部设备的运行状态。
例如,自动化生产线中的机械臂可以通过单片机控制器的指令来实现精确的位置控制和动作执行。
3. 系统管理:单片机控制器可以监测和管理系统的各种状态和参数。
例如,电力系统中的单片机控制器可以实时监测电压、电流等参数,并根据设定的规则来控制电力的分配和优化。
4. 通信和网络:单片机控制器可以通过通信接口与其他设备或系统进行数据交互。
例如,智能家居系统中的单片机控制器可以与手机或电脑进行通信,实现对家庭设备的远程控制和监控。
5. 人机交互:单片机控制器可以通过显示器、按键等外设实现与用户的交互。
例如,智能门锁系统中的单片机控制器可以通过触摸屏或密码键盘接收用户的输入,并做出相应的反馈。
四、单片机控制器在实际应用中的案例1. 智能家居系统:单片机控制器可以实现对家庭设备的远程控制和监控,提高家居的智能化水平。
2. 工业自动化系统:单片机控制器可以实现对生产线的精确控制和监测,提高生产效率和质量。
8位单片机结构8位单片机是一种常见的嵌入式微控制器,它具有8位宽的数据总线和地址总线,适用于各种控制和嵌入式系统。
本文将介绍8位单片机的结构,包括其组成部分和功能。
一、概述8位单片机由中央处理器(CPU)、存储器、输入输出(I/O)接口、定时器和串行通信接口等组成。
它可以执行各种指令,控制外围设备的操作,并处理数据。
二、中央处理器8位单片机的中央处理器通常采用精简指令集计算机(RISC)架构,具有较小的指令集和较短的指令周期。
它包括指令寄存器、程序计数器、算术逻辑单元(ALU)和状态寄存器等组件。
三、存储器8位单片机的存储器包括程序存储器和数据存储器。
程序存储器用于存储程序代码,数据存储器用于存储数据。
它们可以是闪存、EPROM、RAM等不同类型的存储器。
四、输入输出接口8位单片机的输入输出接口可以连接各种外围设备,如按键、LED、LCD、温度传感器等。
它们通过引脚与外围设备进行通信,并提供数据输入和输出的功能。
五、定时器8位单片机的定时器用于生成精确的时间延迟和定时事件。
它可以用于计时、脉冲宽度调制(PWM)、频率测量等应用。
定时器通常包括计数器和控制寄存器。
六、串行通信接口8位单片机的串行通信接口用于与其他设备进行通信,如串口通信、SPI(串行外围接口)通信、I2C(两线制串行通信)通信等。
它可以实现数据的发送和接收。
七、应用领域8位单片机广泛应用于各种控制和嵌入式系统,如家电控制、工业自动化、电子仪器、车载电子等。
它具有体积小、功耗低、成本低等优点,适合于资源受限的应用场景。
八、发展趋势随着技术的不断发展,8位单片机的性能不断提升,功能越来越强大。
同时,它也面临着来自32位单片机和ARM处理器等竞争对手的挑战。
总结:8位单片机是一种常见的嵌入式微控制器,具有8位宽的数据总线和地址总线。
它由中央处理器、存储器、输入输出接口、定时器和串行通信接口等组成。
它广泛应用于各种控制和嵌入式系统,并具有体积小、功耗低、成本低等优点。
单片机的基本组成单片机是一种集成电路,具有微处理器、存储器、输入输出接口以及时钟电路等基本组成部分。
它被广泛应用于各种电子设备中,如手机、电视、汽车等。
本文将从以下几个方面介绍单片机的基本组成。
一、微处理器微处理器是单片机的核心部件,它负责处理各种指令和数据。
微处理器通常由控制单元和算术逻辑单元组成。
控制单元负责从存储器中获取指令,并根据指令控制执行的操作。
算术逻辑单元则负责执行各种运算和逻辑操作。
微处理器的性能通常由其主频、指令集和位数决定。
二、存储器存储器用于存储程序和数据。
单片机的存储器分为程序存储器和数据存储器两种。
程序存储器用于存储程序代码,常见的有闪存和EEPROM。
数据存储器则用于存储数据,包括RAM和寄存器。
RAM 是一种易失性存储器,用于临时存储数据。
而寄存器则是一种特殊的存储器,用于存储微处理器的状态和临时数据。
三、输入输出接口输入输出接口用于与外部设备进行数据交互。
单片机的输入输出接口可以连接各种传感器、执行器和其他外部设备。
常见的输入接口有模拟输入和数字输入,常见的输出接口有数字输出和模拟输出。
输入输出接口通常由引脚和相关电路组成,可以通过编程控制引脚的状态和电平,实现与外部设备的通信。
四、时钟电路时钟电路用于提供单片机的时钟信号,控制单片机的运行速度。
时钟信号可以是外部时钟源输入,也可以是内部时钟源产生。
时钟信号的频率决定了单片机的工作速度,常见的频率有8MHz、16MHz 等。
时钟电路还可以包括定时器和计数器,用于实现定时、计数等功能。
五、其他辅助电路除了上述基本组成部分,单片机还可能包括其他辅助电路,如复位电路、电源管理电路等。
复位电路用于在上电或复位时将单片机恢复到初始状态,以确保可靠的启动。
电源管理电路用于管理单片机的电源供给,包括电源开关、电源监测和电源管理等功能。
单片机的基本组成包括微处理器、存储器、输入输出接口、时钟电路以及其他辅助电路。
这些组成部分协同工作,实现了单片机的各种功能和应用。
单片机的基本组成单片机,又称微控制器,是一种将所有计算机的功能集成在一个芯片上的小型设备。
它具有体积小、价格低、通用性强、可靠性高、易使用等优点,广泛应用于智能仪表、工业控制、家电、通信设备等领域。
一、单片机的核心单片机的核心是一块中央处理器(CPU),它是整个单片机的控制中心。
CPU的主要功能是执行算术和逻辑运算,以及对数据进行处理和控制。
不同类型的单片机,其CPU的型号和性能也不同。
二、单片机的存储器单片机的存储器包括程序存储器和数据存储器。
程序存储器用于存储程序代码和常量,而数据存储器用于存储临时数据和变量。
单片机的存储器结构通常是冯·诺依曼式的,即程序和数据存储器共享同一组线。
三、单片机的输入/输出接口单片机的输入/输出接口是用于连接外部设备的接口。
输入接口用于接收外部设备的信号,输出接口用于向外部设备发送信号。
常见的输入/输出接口有数字I/O接口、模拟I/O接口、定时器/计数器接口等。
四、单片机的其他组成部分除了上述核心部件外,单片机还包括电源电路、时钟电路、复位电路等其他组成部分。
电源电路为单片机提供电力,时钟电路为单片机提供时钟信号,复位电路用于使单片机恢复初始状态。
单片机的组成结构紧凑,功能强大,应用广泛。
了解单片机的组成结构有助于更好地理解和使用单片机。
计算机系统是一种复杂的电子系统,它由多个不同的部分组成,这些部分协同工作,使计算机能够执行各种任务。
以下是计算机系统的基本组成:1、硬件系统硬件系统是计算机系统的物理组成部分,包括中央处理器(CPU),内存,硬盘,显卡,声卡,网卡,电源,主板,显示器,键盘,鼠标等。
这些硬件组件通过各种接口和线路连接在一起,形成一个完整的计算机系统。
中央处理器(CPU)是计算机系统的核心,它负责执行程序中的指令,处理数据和执行计算。
内存是计算机的临时存储区域,它可以让CPU 快速地访问数据和指令。
硬盘是计算机的永久存储器,它存储了计算机的操作系统,应用程序和用户数据。
单片机技术的原理及应用单片机(Microcontroller)是一种带有计算机功能的芯片,通常包含有处理器、内存、输入输出端口、定时器、计数器等功能模块。
它集成了多种外围设备功能于一个芯片中,因此被广泛应用于自动化控制、仪器仪表、家电电子、医疗设备、安全监控、智能交通等领域。
那么,单片机技术的原理是什么?它有哪些应用场景呢?一、单片机技术的原理单片机主要由中央处理器、存储器和外设接口三部分组成。
中央处理器是单片机的核心组成部分,其作用是执行程序、获取和处理数据,控制系统的运行。
存储器是单片机的数据储存部分,主要分为程序存储器(ROM)和数据存储器(RAM)两种类型。
其中ROM是只读存储器,用于存储单片机的程序代码和指令;而RAM是随机存储器,用于存储程序的中间结果、数据、程序计数器等。
外设接口包括输入输出接口、定时计数器、中断控制器等,用于与外部设备进行通信和数据交换。
单片机技术的实现过程主要包括指令执行周期和中断等操作。
指令执行周期是指单片机在每个指令周期内的操作,其基本过程包括取指、译码、执行和存储四个步骤。
中断操作是指当单片机执行某些任务时,遇到紧急情况需要停止当前操作,同时执行其他任务的操作过程。
二、单片机技术的应用单片机技术广泛应用于各个领域,以下列举几个具体的应用场景:1、智能家居控制:通过单片机技术可实现家电设备自动化控制,如智能门锁、智能灯光等。
通过单片机芯片集成了输入输出端口、计时器、PWM控制等功能,可实现对家电设备的远程控制和定时开关。
2、医疗设备:单片机技术在医疗设备上应用较为广泛,如心电图、血糖仪、血氧仪等。
通过单片机芯片集成的高精度ADC、LCD显示器、脉冲宽度调制器等模块,可实现对生命体征的监测和数据处理。
3、智能交通:当今城市交通越来越拥堵,为了保障交通安全和优化交通流量,智能交通系统应运而生。
单片机技术被应用于交通信号灯、车辆卡口等设备中,可实现自动控制、数据采集等功能。
单片机原理及接口技术单片机原理及接口技术(上)一、单片机基本原理单片机(Microcontroller)是由中央处理器(CPU)、存储器(ROM、RAM)、输入/输出接口(I/O)和定时/计数器等模块所组成的一个微型计算机系统。
单片机通过程序控制,能够完成各种控制任务和数据处理任务。
目前,单片机已广泛应用于计算机、通讯、电子、仪表、机械、医疗、军工等领域。
单片机的基本原理是程序控制。
单片机执行的程序,是由程序员以汇编语言或高级语言编制而成,存放在存储器中。
当单片机加电后,CPU按指令序列依次从存储器中取得指令,执行指令,并把执行结果存放到存储器中。
程序员通过编写的程序,可以对单片机进行各种各样的控制和数据处理。
单片机的CPU是整个系统的核心,它负责执行指令、处理数据和控制系统的各种操作。
CPU通常包括运算器、控制器、指令译码器和时序发生器等模块。
其中,运算器主要用于执行算术和逻辑运算;控制器用于执行指令操作和控制系统的运行;指令译码器用于识别指令操作码,并将操作码转化为相应的操作信号;时序发生器用于产生各种时序信号,确保系统按指定的时间序列运行。
存储器是单片机的重要组成部分,用于存储程序和数据。
存储器一般包括ROM、EPROM、FLASH和RAM等类型。
其中,ROM是只读存储器,用于存储程序代码;EPROM是可擦写可编程存储器,用于存储不经常改变的程序代码;FLASH是可擦写可编程存储器,用于存储经常改变的程序代码;RAM是随机存储器,用于存储数据。
输入/输出接口(I/O)用于与外部设备进行数据交换和通信。
单片机的I/O口可分为并行I/O和串行I/O两类。
并行I/O通常包括数据总线、地址总线和控制总线等,用于与外部设备进行高速数据传输。
串行I/O通常通过串口、I2C总线、SPI总线等方式实现,用于与外部设备进行低速数据传输。
定时/计数器是单片机中的重要组成部分,它可以产生各种时间、周期和脉冲信号,用于实现各种定时和计数操作。
单片机考点总结1.单片机由CPU、存储器及各种I/O接口三部分组成;2.单片机即单片微型计算机,又可称为微控制器和嵌入式控制器;3.MCS-51系列单片机为8位单片机,共40个引脚,MCS-51基本类型有8031、8051和8751.(1)I/O引脚(2)8031、8051和8751的区别: 8031片内无程序存储器、8051片内有4KB程序存储器ROM、8751片内有4KB程序存储器EPROM;4.MCS-51单片机共有16位地址总线,P2口作为高8位地址输出口,P0口可分时复用为低8位地址输出口和数据口;MCS-51单片机片外可扩展存储最大容量为216=64KB,地址范围为0000H—FFFFH;1.以P0口作为低8位地址/数据总线;2.以P2口作为高8位地址线5.MCS-51片内有128字节数据存储器RAM,21个特殊功能寄存器SFR;1MCS-51片内有128字节数据存储器RAM,字节地址为00H—7FH;00H—1FH: 工作寄存器区;00H—1FH: 可位寻址区;00H—1FH: 用户RAM区;221个特殊功能寄存器SFR21页—23页;3当MCS-51上电复位后,片内各寄存器的状态,见34页表2-6;PC=0000H, DPTR=0000H, Acc=00H, PSW=00H, B=00H, SP=07H,TMOD=00H, TCON=00H, TH0=00H, TL0=00H, TH1=00H,TL1=00H, SCON=00H, P0~P3=FFH6. 程序计数器PC:存放着下一条要执行指令在程序存储器中的地址,即当前PC 值或现行值;程序计数器PC是16位寄存器,没有地址,不是SFR.7. PC与DPTR的区别:PC和DPTR都用于提供地址,其中PC为访问程序存储器提供地址,而DPTR为访问数据存储器提供地址;8. MCS-51内部有2个16位定时/计数器T0、T1,1个16位数据指针寄存器DPTR,其中MOVE DPTR, data16 是唯一的16位数据传送指令,用来设置地址指针DPTR;46页定时/计数器T0和T1各由2个独立的8位寄存器组成,共有4个独立寄存器:TH1、TL1、TH0、TL0,可以分别对对这4个寄存器进行字节寻址,但不能吧T0或T1当作1个16位寄存器来寻址;即:MOV T0,data16 ; MOV T1,data16 都是错的,MOV TH0,data; MOV TL0,,data是正确的;9.程序状态字寄存器PSW16页1PSW的格式:D7D6D5D4D3D2D1D0PSW D0H2PSW寄存器中各位的含义;Cy:进位标志位,也可以写为C;Ac:辅助进位标志位;RS1、RS0:4组工作寄存区选择控制位;P为奇偶标志位:该标志位用来表示累加器A中为1的位数的奇偶数P=1, A中1的个数为奇数;P=0, A中1的个数为偶数;另:使用加法指令时,累加器A中的运算结果对各个标志位的影响:1如果位7有进位,则置1进位标志位Cy,否则清0 Cy;2如果位3有进位,置1辅助进位标志位Ac,否则清0 Ac;3如果位6有进位,而位7没有进位,或者位7有进位,而位6没有,则溢出标志位OV置1,否则清0 OV;即只要位7和位6中有一个进位,而另一个没进位,OV就置1.10. MCS-51指令系统的七种寻址方式,熟练掌握各寻址方式;40页;11.访问MCS-51单片机中:1访问片内RAM应使用MOV指令;2访问片外RAM应使用MOVX指令;3访问程序存储器应使用MOVC指令;12. MCS-51有5个中断源,2级中断优先级;5个中断源名称及其中断入口地址分别是什么哪些中断源的中断请求标志位在响应中断时由硬件自动清除那些中断源的中断请标志位必须使用软件清除记住各个中断请求标志位,优先级标志位,触发方式标志位;102页—108页中断,在中断处理中必须使用T1和R1判断串行接收还是发送中断;13. MCS-51的串行口为全双工的异步串行通信口,串行口有几种工作方式每种工作方式的帧格式和波特率是什么串行口有4种工作方式:SM0、SM1:串行口4中工作方式的选择位;1方式0:帧格式及波特率方式1的波特率是固定的,为fosc/122方式1:帧格式及波特率3方式2:帧格式及波特率(3)方式3:帧格式及波特率14. 8255A可扩展3个8位并行I/O口PA口、PB口和PC口,其中PC口具有按位置为/复位功能;15.系统总线仅了解所谓总线,就是连接计算机各部件的一组控制信号;MCS-51使用的是哈佛结构,即并行总线结构程序存储器和数据存储器的空间是截然分开的,按其功能通常把系统总线分为三组:1、地址总线Address Bus ,简写AB地址总线用于传送单片机发出的地址信号,以便进行存储单元和I/O端口的选择;地址总线是单向的,只能由单片机向外送出;地址总线的数目决定着可直接访问的存储单元数目;MCS-51单片机最多可以扩展64KB,即65536个地址单元,因此,地址总线为16条;2、数据总线Data Bus,简写DB数据总线用于单片机与存储器之间或单片机与I/O之间传送数据;MCS-51单片机是8位字长,所以,数据总线的位数也是8位的;数据总线是双向的,可以进行2个方向的传送;3、控制总线Control Bus,简写CB控制总线实际上就是一组控制信号线,包括单片机发出的,以及从其它部件传送给单片机的;15.单片机外部扩展存储器地址分配的方法线选法和译码法;外部扩展存储器容量大小的确定方法1由该存储器芯片上的地址根数决定,如程序存储器芯片27128有A0—A13共14根地址线,故27128的存储容量=214=16KB;2用存储器芯片型号后面的数字÷8 即可得到该芯片的存储容量,如27128的存储容量=128÷8=16KB;16.存储器扩展的读写控制:做最后一题时需要用到外扩的RAM芯片既能读出又能写入,所以通常都有读写控制引脚,记为 O E和 W E;外扩的RAM的读写控制引脚分别与MCS-51的R D和 WR引脚相连;外扩的EPROM在正常使用中只能读出,不能写入,故EPROM的芯片没有写入控制引脚,只有读出引脚,记为OE,该引脚与MCS-51 的PSEN相连;17.在MCS-51单片机系统中,外接程序存储器和数据存储器共用16位地址线和八8位数据线,为何不发生冲突外接程序存储器和数据存储器虽然共用16位地址线和8位数据线,但由于访问程序存储器时是PSEN信号有效, 而访问数据存储器时是R D或 WR 信号有效;而这些控制信号是由MCS-51执行访问外部外序存储器和或访问外部数据存储器的指令产生,任何时候只能执行1种指令,只产生1种控制信号,所以不会产生数据冲突的问题;17. 8段共阴极数码管的断码如何编写;227页记两点即可:1共阴极时1为亮0不亮;2abcdef是按照顺时针走的,知道g,dp的位置;18.单片机晶振频率fosc 与机器周期Tcy的关系式:1Tcy=12/fosc ;19.编程题1循环程序的编写即延时程序的编写94页例4—17例4-17、50ms延时程序;注:一条DJNZ指令消耗两个机器周期DEL: MOV R7,200DEL1: MOV R6,125DEL2: DJNZ R6,DEL2MOV R7,DEL1RET2中断初始化程序的编写104页例5—1,107页例5—2知识点:1中断允许寄存器IEMCS-51的CPU的中断源的开放或屏蔽,是由片内的中断允许寄存器IE控制的;IE 的字节地址为A8H,可进行位寻址;EA:中断允许总控制位; ES:串行口中断允许位;ET1:定时器/计数器T1的溢出中段允许位; EX1:外部中断1中段允许位;ET0:定时器/计数器T1的溢出中段允许位; EX0:外部中断0中段允许位;注:当上述值置为0时,表示禁止;置为1时表示允许;如当ET1=0表示禁止T1溢出中断,ET1=1表示允许T1溢出中断;2中断优先级寄存器PMCS-51的片内有一个中断优先级寄存器IP,其字节地址为B8H,可位寻址;PS:串行口中断优先级控制位;PT1:定时器T1中断优先级控制位;PX1:外部中断1中断优先级控制位;PT0:定时器T0中断优先级控制位;PX0:外部中断0中断优先级控制位;注:当上述值置为0时,表示定义为低优先级中断;置为1时表示高优先级中断;例5-1、若允许片内2个定时器/计数器中断,禁止其它中断源的中断请求;请编写出设置IE的相应程序段:A、用位操作指令编写如下程序段:CLR ES ;禁止串行口中断CLR EX1 ;禁止外部中断1中断CLR EX0 ;禁止外部中断0中断SETB ET0 ;允许定时器/计数器T0中断SETB ET1 ;允许定时器/计数器T1中断SETB EA ;CPU开中断B、用字节操作指令来编写:MOV IE,8AH例5-2、设置IP寄存器的初始值,使得MCS-51的2个外中断请求为高优先级,其它中断请求为低优先级;A、用位操作指令编写如下程序段:SETB PX0 ; 2个外中断请求为高优先级SETB PX1CLR PS ;串行口、2个定时器/计数器为低优先级中断CLR PT0CLR PT1B、用字节操作指令来编写:MOV IP,05H3定时/计数器T0或T1在指定工作方式下产生一个定时或者计数的程序编写;125页例6—1,130页例6—44书中有一道程序编写,但不知是哪一道,所以都找出来了99页第10题、第11题,117页第9题、14,136页第4题试编写程序,查找在内部 RAM 的 30H~50H 单元中是否有 0AAH 这一数据;若有,则将 51H 单元置为“01H”;若未找到,则将 51H 单元置为“00H”;ORG 0000HMOV R0,30HMOV R2,21HLOOP: MOV A,R0CJNE A,0AAH,NOTMOV 51H,01HSJMP DENDNOT: INC R0DJNZ R2,LOOPMOV 51H,00HDEND: SJMP DEND试编写程序,查找在内部 RAM 的 20H~40H 单元中出现“00H”这一数据的次数;并将查找到的结果存入 41H 单元;ORG 0000HMOV R0,20HMOV R2,21HMOV 41H,00HLOOP: MOV A,R0CJNE A,00H,NOTEINC 41HNOTE: INC R0DJNZ R2,LOOPEND编写出外部中断 1 为跳沿触发的中断初始化程序;ORG 0000HAJMP MAINORG 0013HAJMP PINT1ORG 0100HMAIN: SETB IT1SETB EX1SETB EAHERE: AJMP HEREPINT1: RETIEND某系统有 3 个外部中断源 1、2、3,当某一中断源变为低电平时,便要求 CPU 进行处理,它们的优先处理次序由高到低依次为 3、2、1,中断处理程序的入口地址分别为 1000H,1100H,1200H;试编写主程序及中断服务程序转至相应的中断处理程序的入口即可;ORG 0000HAJMP MAINORG 0003HLJMP PINT0ORG 0100HMAIN: SETB IT0SETB EX0SETB EAHERE: SJMP HEREPINT0: PUSH PSWPUSH AJNB ,IR3JNB ,IR2JNB ,IR1PINTIR: POP APOP PSWRETIIR3: LJMP IR3INTIR2: LJMP IR2INTIR1: LJMP R1INTORG 1000HIR3INT: LJMP PINTIRORG 1100HIR2INT: LJMP PINTIRORG 1200HIR1INT: LJMP PINTIREND采用定时器/计数器 T0 对外部脉冲进行计数,每计数 100 个脉冲后,T0 转为定时工作方式;定时 1ms 后,又转为计数方式,如此循环不止;假定 MCS---51 单片机的晶体震荡器的频率为 6MHZ,请使用方式 1 实现,要求编写出程序;ORG 0000HAJMP MAINORG 000BHLJMP PT0JORG 0100HMAIN: MOV TMOD,05H;00000001MOV TH0,0FFH;X=65436MOV TL0,9CHCLR F0SETB TR0SETB ET0SETB EAHERE: AJMP HEREPT0J: JB F0,PT0DMOV TMOD,01H;00000001MOV TH0,0FEH;X=65036MOV TL0,0CHSETB F0RETIPT0D: CLR F0MOV TMOD,05HMOV TH0,0FFHMOV TL0,9CHRETIEND5最后一道大题的程序编写185页例8—1,189页例8—420.。
单片机的原理与应用实践随着现代科技的发展,单片机已经成为了嵌入式系统领域中最为重要的组成部分之一。
而对于学习单片机开发的初学者来说,了解单片机的基本原理和应用实践是至关重要的。
本文将从单片机的定义、结构、工作原理、应用实践等方面进行介绍。
一、单片机的定义单片机(Microcontroller Unit,MCU)是一种集成了微处理器、存储器、输入/输出接口等功能于一体,具有自主控制能力的芯片。
与通用计算机相比,单片机具有体积小、功耗低、价格便宜等特点。
因此,单片机的应用范围非常广泛,如智能家居、车载系统、医疗器械、机械设备等领域。
二、单片机的结构单片机的主要构成部分包括中央处理器(CPU)、存储器、输入/输出接口(I/O)、计时器/计数器(Timer/Counter)、串行通信接口(USART)、模拟/数字转换器(ADC)等模块。
各个模块之间通过总线进行连接,构成了单片机的整体结构。
三、单片机的工作原理单片机的工作原理主要包括指令译码、运算控制、存储访问等三个方面。
指令译码是指单片机运行时,将存储器中的指令读取并解码为对应的操作,然后进行执行。
运算控制是指单片机进行各种运算操作时,需要通过控制单元来进行相关信号的输出和操作控制。
存储器访问是指单片机对存储器中数据的读取和写入操作。
四、单片机的应用实践单片机的应用实践具有非常广泛的应用领域,如电子游戏、智能家居、车载系统、医疗器械、机械设备等。
其中,智能家居和车载系统可以说是单片机应用最为广泛的领域之一。
以智能家居为例,单片机可以通过各种传感器来感知环境数据,如温度、湿度、空气质量等数据,并将这些数据传输到中央控制器进行处理和分析。
中央控制器可以根据分析结果来进行智能化的控制,如调节空调、开关灯光等。
另外,单片机在车载系统中也有着广泛的应用。
例如,车载导航系统使用单片机来进行GPS数据的接收和处理;车载音响系统使用单片机来进行音频数据的解码和处理等。
简述51系列单片机的内部组成结构51系列单片机是一种非常常见的单片机产品,被广泛应用于各种电子设备中。
它具有强大的功能和灵活的可编程性,能够满足不同应用场景的需求。
那么,究竟51系列单片机的内部是如何组成的呢?我们来了解一下51系列单片机的基本结构。
51系列单片机由中央处理器、存储器、输入输出端口、定时器、中断系统等多个部分组成。
其中,中央处理器是51系列单片机的核心部件,负责执行指令和进行数据处理。
存储器用于存储程序代码和数据,包括ROM、RAM 和特殊功能寄存器等。
输入输出端口用于与外部设备进行数据交互,可以实现数据输入、输出和控制功能。
定时器可以生成指定时间间隔的定时信号,用于定时操作和计时功能。
中断系统可以在特定条件下中断正常的程序执行,执行相应的中断服务程序。
接下来,我们详细介绍一下51系列单片机的内部组成结构。
首先是中央处理器部分,它由一个8位的CPU核心组成,具有丰富的指令集和寄存器。
这些指令可以执行各种算术和逻辑操作,以及数据传输、位操作等功能。
CPU核心还包括时钟发生器和系统控制逻辑,用于产生时钟信号和控制系统的运行。
其次是存储器部分,51系列单片机的存储器主要包括ROM和RAM。
ROM是只读存储器,用于存储程序代码和常量数据。
RAM是随机存储器,用于存储变量和临时数据。
此外,51系列单片机还具有一些特殊功能寄存器,用于存储各种控制和状态信息。
再次是输入输出端口部分,51系列单片机有多个I/O口,用于与外部设备进行数据交互。
每个I/O口都有一个特定的地址和控制寄存器,可以设置输入输出方向和电平状态。
通过读写这些寄存器,可以实现数据输入、输出和控制功能。
51系列单片机还具有定时器部分,用于生成精确的定时信号。
定时器可以根据设定的参数生成不同频率和周期的定时信号,用于各种定时操作和计时功能。
此外,定时器还可以用于产生脉冲信号、PWM 信号等。
最后是中断系统部分,51系列单片机具有多个中断源和中断向量。
单片机的基本组成一、引言单片机(Microcontroller Unit,简称MCU),是一种集成电路芯片,包含了中央处理器(CPU)、存储器(RAM、ROM)、输入输出接口(I/O)、定时器、串行通信接口等组件。
单片机广泛应用于电子产品中,具有体积小、功耗低、成本低等优点,是现代电子技术中不可或缺的一部分。
本文将介绍单片机的基本组成。
二、CPU(中央处理器)中央处理器是单片机的核心部分,负责数据的处理和指令的执行。
它包括运算器、控制器和寄存器等。
运算器用于进行数据运算和逻辑运算,控制器负责指令的解码和执行,而寄存器则用于暂时存放数据和地址等信息。
三、存储器单片机中的存储器分为随机存储器(RAM)和只读存储器(ROM)。
RAM用于存储程序运行时的临时数据和变量,ROM则存储了程序的指令和不易修改的数据。
除了RAM和ROM,单片机还可能包括闪存、EEPROM等其他类型的存储器。
四、输入输出接口输入输出接口是单片机与外部设备进行数据交互的桥梁。
它可以包括并行口、串行口、模拟输入输出端口等。
通过输入输出接口,单片机可以与各种传感器、执行器、显示器等外部设备进行通信,并实现相应的功能。
五、定时器和计数器定时器和计数器是单片机中常见的功能模块,用于计时和计数。
定时器可以设置定时时间,用于进行精确的时间控制;而计数器则可以记录外部事件的次数或频率。
这些功能模块可以广泛应用于计时、测量、脉冲生成等场景。
六、串行通信接口单片机中的串行通信接口可以实现与其他设备之间的数据传输。
常见的串行通信接口包括UART(通用异步收发传输器)、SPI(串行外围接口)和I2C(串行总线接口)。
通过这些接口,单片机可以与计算机、传感器、显示屏等设备进行数据交换。
七、其他组件除了上述提到的基本组件,单片机还可能包括看门狗定时器、中断控制器、电源管理单元等。
这些组件在特定的应用场景中发挥重要作用,提高系统的可靠性和稳定性。
八、总结单片机的基本组成包括CPU、存储器、输入输出接口、定时器和计数器、串行通信接口等。
单片机控制器的组成和作用
单片机控制器是指由单片机芯片及其外围电路组成的一种电子控制系统。
它的主要组成部分包括中央处理器(CPU)、存储器、输入输出接口、定时器计数器以及各种外设接口等。
1. 中央处理器(CPU):单片机的核心部分,负责执行各种指令和数据处理操作,控制整个系统的运行。
2. 存储器:包括闪存(或EEPROM)和RAM内存,用于存储程序和数据。
3. 输入输出接口:与外部设备进行数据交互的接口,例如GPIO口、串口、并口等。
4. 定时器计数器:用于计时和产生定时中断,实现各种定时功能。
5. 外设接口:用于连接外部设备的接口,例如ADC/DAC模数转换器、LCD液晶显示屏、键盘、数码管、继电器等。
单片机控制器的作用主要有三个方面:
1. 数据处理:通过CPU对输入的数据进行处理和计算,并根据程序给出的指令执行相应的操作。
2. 数据存储:通过存储器对程序、数据进行存储,以便在需要时进行读取和使用。
其中,闪存(或EEPROM)存储器用于存储程序,RAM内存用于存储临时数据。
3. 数据交互:通过输入输出接口与外部设备进行数据的输入和输出,实现与外界的数据交互。
例如,通过串口接口与电脑进行通信,通过GPIO口控制LED灯的开关等。
总体来说,单片机控制器的作用是将输入的数据进行处理和控
制,并将结果输出给外部设备,实现各种自动控制、测量、监控等功能。
stm32单片机的基本组成和工作原理STM32单片机是一种嵌入式微控制器系列,由意法半导体(STMicroelectronics)公司制造。
它基于ARM Cortex-M内核,并且具有丰富的外设和功能,被广泛应用于各种嵌入式系统中。
下面我们来了解一下STM32单片机的基本组成和工作原理。
首先,我们来看一下STM32单片机的基本组成。
它由处理器核心、存储器、外设和时钟系统等部分组成。
处理器核心是STM32单片机的重要组成部分,它采用了ARMCortex-M内核。
ARM Cortex-M内核是一种高性能、低功耗的处理器架构,具有先进的指令集和强大的处理能力。
存储器是STM32单片机中存储数据和程序的地方。
它包括闪存、SRAM和EEPROM等。
闪存主要用来存储程序代码和常量数据,SRAM用来存储运行时数据,而EEPROM则用来存储一些不经常变化的数据。
外设是STM32单片机的重要功能模块,它包括通用输入输出端口(GPIO)、时钟和定时器、串口、SPI、I2C、ADC和DAC等。
这些外设提供了丰富的接口和功能,可以连接各种传感器、执行器和外部设备,实现与外部环境的交互。
时钟系统是STM32单片机中的重要部分,它用于提供各种时钟信号,驱动处理器和外设的运行。
时钟信号是系统中各个模块同步操作的基础,保证系统的稳定性和可靠性。
接下来,我们来了解一下STM32单片机的工作原理。
首先在上电或复位后,处理器核心从存储器中读取程序代码,并按照指令序列执行相应的操作。
处理器还可以通过外设来执行特定的功能,比如读取传感器数据、控制执行器等。
处理器通过总线和存储器、外设进行数据交换和通信。
数据可以从存储器中读取到处理器中进行运算,也可以从处理器中写入存储器进行存储。
外设可以向处理器发送数据,也可以接收处理器发送的数据。
这样,就实现了处理器与存储器和外设之间的数据交换和通信。
时钟系统为处理器和外设提供了时钟信号,使它们能够按照同步的方式工作。
单片机的基本组成与内部结构解析单片机(Microcontroller Unit,MCU)是一种集成了微处理器核心、内存、输入输出接口和其他辅助设备的特殊集成电路。
它通常被用于控制和执行各种电子设备的功能,如家电、汽车电子系统、电子游戏等。
在本文中,我们将解析单片机的基本组成和内部结构。
一、单片机的基本组成单片机由以下几个基本组成部分构成:1. 微处理器核心:单片机的核心是一颗集成了中央处理器(Central Processing Unit,CPU)和其他相关电路的芯片。
CPU是单片机的大脑,负责执行程序指令和处理数据。
它通常包括算术逻辑单元(Arithmetic Logic Unit,ALU)、控制单元和寄存器等。
2. 存储器:单片机中的存储器用于存储程序指令和数据。
它通常分为两种类型:只读存储器(Read-Only Memory,ROM)和随机存储器(Random Access Memory,RAM)。
ROM存储器中存储了单片机的固化程序,而RAM存储器用于存储程序执行过程中产生的临时数据。
3. 输入输出接口:单片机通过输入输出接口与外部设备进行通信。
输入接口用于接收外部信号,如按键、传感器的输入信号等;输出接口用于控制外部设备,如LED灯、驱动器等。
这些接口通常包括并口、串口、模拟输入输出等。
4. 时钟电路:单片机需要一个稳定的时钟信号来同步处理器和其他电路的操作。
时钟信号通常由晶振产生,用于控制单片机的运行速度。
5. 电源管理电路:单片机需要一个恒定的电源电压来供电。
电源管理电路包括稳压器、电源滤波器和电源开关等,用于稳定和管理供电。
6. 辅助电路:单片机中还可能包括一些辅助电路,如定时器、计数器、中断控制器等。
这些电路用于提供特定的计时和控制功能,增强单片机的功能。
二、单片机的内部结构在单片机中,各个组成部分相互连接形成了复杂的内部结构。
1. 微处理器核心与存储器的连接:微处理器核心与存储器之间的连接通常通过数据总线、地址总线和控制总线实现。
单片机的构成单片机(Microcontroller Unit,简称MCU)是一种嵌入式系统中的核心部件,也是现代电子设备的重要组成部分。
它集成了微处理器、存储器、输入输出接口等功能模块,具有高度集成度、低功耗和成本效益等特点。
本文将介绍单片机的构成,包括微处理器、存储器、输入输出接口以及其他辅助模块。
一、微处理器单片机的微处理器是其核心部件,承担着数据运算、逻辑判断等任务。
它通常是一种低功耗、高集成度的微处理器,如常见的8位、16位或32位微处理器。
微处理器负责将输入信号处理成适合输出的数据,并控制各个模块的运行。
二、存储器存储器是单片机的关键组成部分,用于存储程序指令、数据和中间结果。
单片机的存储器通常分为程序存储器(ROM)和数据存储器(RAM)两部分。
1. 程序存储器(ROM)程序存储器用于存储程序指令,它通常是非易失性存储器,即断电后数据仍能保持。
常见的ROM类型包括只读存储器(Read-Only Memory,ROM)、可编程只读存储器(Programmable Read-Only Memory,PROM)、可擦写只读存储器(Erasable Programmable Read-Only Memory,EPROM)和电可擦可编程只读存储器(Electrically Erasable Programmable Read-Only Memory,EEPROM)。
2. 数据存储器(RAM)数据存储器用于存储程序执行过程中的临时数据和中间结果,并且可以读写。
常见的RAM类型包括静态随机存取存储器(Static Random Access Memory,SRAM)和动态随机存取存储器(Dynamic Random Access Memory,DRAM)。
三、输入输出接口输入输出接口是单片机与外部设备通信的桥梁,用于接收外部的输入信号和发送输出信号。
它可以通过多种方式实现,如通用输入输出引脚(General Purpose Input/Output,GPIO)、串行通信接口(Serial Communication Interface,SCI)和并行通信接口(Parallel Communication Interface,PCI)等。
时磊5说-单片机的基本组成 在讲单片机的组成之前我们先来说一下大家都熟知的计算机 一、计算机的经典结构 在设计计算机时匈牙利籍数学家冯•诺依曼提出的“程序存储”和“二进制运算”的思想。
1、 二进制运算决定了计算机的硬件结构。
二进制运算包括二进制算术运算和逻辑运算 (逻辑运算的基础是逻辑代数,又称布尔代数) 逻辑量只表示两种不同的状态, 可以对应电子线路中的电阻高低、 二极管、三极管的通断等。
因此,二进制运算决定了计算机可以由电子元器件,特别是集成电路组成。
2、 程序存储决定了软件控制硬件工作。
因此,计算机的基本结构包括硬件和软件两部分。
计算机的工作原理:由输入设备将软件送入存储器, 然后由控制器逐条取出存储器中的控制软件,并运行,再将运行结果送到输出设备。
3、 计算机的经典结构根据以上思路,计算机由运算器、控制器、存储器和输入设备、输出设备组成。
图1.1.1计算机经典结构图对经典结构中各部分有机组合,就构成了微型计算机。
由于各部分的具体电路(元器件及元器件的组合方式)不同,又形成了各种应用形态。
二、微型计算机(Microcomputer )组成及应用形态1、微型计算机组成将经典结构中的运算器、控制器组合在一起,再增加一些寄存器等,集成为一个芯片,这个芯片称为微处理器 (Microcontroller ),即CPU (Center Processing Unit )。
这样微型计 算机就由CPU 、存储器、输入/输出(I/O )接口组成。
再配以输入 /输出(I/O )设备和 软件,就构成了微型计算机应用系统,简称微型计算机。
r CPUS 臂!1 器]存储器晒牛jI I/O 彌徽 计 设备机 统 ' 時图1.1.2微型计算机系统结构图-------------------------------------- f | 磊 Sn/ ........ .......... .... ........... ......... ----------------------------------------2、应用形态(1)系统机(多版机)微处理器CPU 、存储器、I/O 端口电路和总线接口等组装在一块主板上,再通过系统总线和 外设适配卡连接键盘、显示器、打印机等,再配上系统软件就构成了一个完整的计算机系统。
「CPUJ 存韓「主板 【心接口(端口 [瞬1总銭援口图1.1.3微型计算机结构图这就是办公室、家庭使用的PC 机的典型形态。
由于较大的存储容量 光盘等),输入、输出设备齐全,而且软件丰富(系统软件和应用软件) 和应用系统开发。
(2)单板机将CPU 、存储器、I/O 接口芯片和简单的I/O 设备等装配在一块线路板上,再配上监控 程序(固化在ROM 中)就构成了单板机。
广CFUJ 存储翳 草广碾存 j [/0端口 战 J L HO ©小遵盘(输人说蛊k LED 示「締人騷蛊D1-软件图1.1.4单板机结构图实验开发系统就是单板机的典型形态:由于有硬件和软件,能独立运行,但 I/O 设备简单,特别是软件资源少(只有监控程序),不能应用于海量计算和大型应用程序的开发,主要用于计算机原理教学和简单的测试(调试)系统。
三单片机将CPU 、存储器、I/O 接口电路集成到一块芯片上,这个芯片称为单片机。
渕型计M机(存储器、硬盘、软盘、 ,能够进行海量计算------------------------- 布磊Sn/ — ................. ................ ......... ...........厂CPU [控制嚣〜1血搓□电路图1.1.5单片机结构图单片机作为一片集成了微型计算机基本部件的集成电路芯片,与通用计算机相比,自身不带软件,不能独立运行;存储容量小,没有输入、输出设备,不能将系统软件和应用软件存储到自身的存储器中并加以运行,它自身没有开发功能。
所以,必须借助开发机(一种特殊的计算机系统)来完成开发任务。
即相应的软、硬件设计和调试以及将调试好的程序固化到自身的存储器中。
完成单片机的硬件和软件设计、调试,把软件固化(下载)到单片机应用系统中,是《单片机原理与应用》课程的主要学习任务,也是检查这门课程学习效果的基本标准。
1、单片机开发系统和单片机应用系统开发单片机开发系统又称为开发机或仿真机。
单片机的实质仍然是计算机,其工作的基本条件就是软件配合硬件才能正常工作。
但单片机自身没有开发能力。
即不能用自身系统检查硬件故障和软件错误;也不能用自身的系统将软件程序写入自己的存储器中。
在设计计算机应用系统时,完成软件、硬件设计后,必须使用开发系统(其它设备)完成软件、硬件的测试和程序写入。
完成这一目标的过程,称为单片机应用系统的开发。
完成开发的设备,称开发系统(仿真器)2、单片机应用系统开发方式(1 )、仿真:利用开发机的资源(CPU、存储器、I/O设备等)来模拟欲开发的单片机应用系统(即目标机)的CPU、存储器和I/O操作,并跟踪目标机的运行情况。
然后再将调试好的程序固化到目标机中。
即把开发机上的单片机出借给目标机,因为开发机本身具有开发能力,通过开发机调试目标机,调试完成后,再把程序固化到目标机,目标机就可以独立运行了。
1)、独立型仿真机开发独立型仿真器采用与单片机应用系统相同类型的单片机做成单板机形式,板上配有LED显示器和简单键盘,,可以进行源程序的编辑、汇编、运行调试。
2)利用非独立型仿真器开发独立式仿真器还配有串行按口,能与普通微机系统连接,利用普通微机系统配备的组合软件进行源程序的编辑、汇编和联机仿真器,用仿真器进行程序固化。
(2)在系统与在应用仿真将单片机先安装到印制线路板上,然后通过PC机将程序下载到目标系统,实现在系统和在应用编程功能。
具有这种功能的单片机内部必须具有EPROM或FLAS侦测逻辑电路,调试器和烧写器。
如:SST公司的SST89E54,89E58 ;MICROCHIP 公司PIC16F87X ;ATMEL公司的AT89S5X等单片机芯片均有此功能。
3)MCS —51是美国INTEL公司生产的一个高档8位单片机系统的总称。
属于这一系列,即以51 为核心的单片机芯片主要有:8031/8051,8751 ;8032/8052;80C51/87C51/80C31 ;还有ATMEL公司的AT89S51,AT89S51等品种,它们的工作原理和内部构架相同,引脚和指令系统相互兼容,主要在内部功能单元数量,存储器类型和容量以及应用上有些区别。
一、单片机内部结构时需 1VCT 彳从功能上划分,MCS — 51内部结构可以分为 5个部分:CPU 、存储器、I/O 端口、定时/计 时器、中断系统。
概述:MCS — 51结构图1、CPU 结构8051内部CPU 是一个字长为 8位的中央处理单元 (center processing unit )它对数据的处理是按资字节为单位的。
CPU 包括三部分:运算器、控制器和专用寄存器。
(1) 运算器:由一个算术逻辑单元 ALL 、一个布尔处理器和两个 8位暂存器组成。
能给实现数据的四则运算(加、减、乘、除) ,逻辑运算(与、或、非、异或等),数据传递,移位,判断,程序转移等功能。
(2) 控制器:由指令寄存器 IR ,指令译码器ID ,定时及控制逻辑电路等组成。
指令寄存器IR 保存当前正在执行 的一条指令。
指令的内容含指令操作码和地址码。
操作码送往指令译码器 ID ,经译码后形成相应的微操作信号,地址码送往操作数地址形成电路,以形成实际的操作数地址。
定时与控制部件完成取指令、执行指令、 存取操作数和运算结果,向其它部件发出各种控制信号,协调各部件的工作。
(3) 专用寄存器:主要用来指示当前要执行指令的内存地址,存放操作数和指示指令执行后的状态。
包括程序计数器PC 、累加器A 、程序状态字PSW 寄存器,堆栈指示器SP 。
数据指针DPTR 寄存器和通用寄存器 B 。
r单元 ALJ-布尔碍 L 替存黒r-扌骨令寄存器皿走时田空需燈詣电跆FC 3U rsw BDFT7R. SFl 片内-4-KE数据存诸謂 RAIvI J1〜比串口 C serial >片夕卜4ECB ------- 片夕卜64KB内 12SB MDS- J1PO —F5靖口I/L_J 轴走时応十时噩< TO . T1 >ZTVT'O中断系统TOT11)程序计数器PC(program counter)a)定义:程序计数器PC 是一个二进制16位的程序地址寄存器,是由16个触发器构成的计数器。
寻址范围216= 64K。
是MCS-51单片机中唯——个16位寄存器。
b)功能:用来存放将要执行指令的内存地址,CPU既可以对它并行存取,又可自动加“1”。
迄今为止,世界上的所有电子计算机仍然是冯•诺依曼式的。
这就是说,计算机的程序是以二进制形式存放在内存储器中,CPU的任务是自动逐条执行已放入内存中的指令,以完成某项任务。
为了确保CPU能自动连续执行程序,芯片设计师专门在CPU中集成了一个程序计数器PC,在程序执行前用来存放程序在内存中的起始地址。
CPU根据PC中的地址就可以到内存中取出第一条指令的第一个字节,PC随后加“ 1 ”,自动指向第一条指令的第二个字节;CPU再根据PC就可以取出第一个指令的第二个字节;PC再次自动加“ 1 ”指向第一个指令的下一个字节或第二条指令的第一个字节。
以此类推。
这样,CPU在执行完第一条指令时,PC实际上已得到了第二条指令的起始地址。
因此,人们只要在程序执行前预先把要执行的程序的指令码按照顺序放到程序存储器中,并把要执行的程序的起始地址放入程序计数器PC, CPU就能让程序自动执行。
PC的自动加“1”功能确保了存储器中程序的连续执行。
在单片机设计中,在电路结构上设计成单片机复位时PC = OOOOh,故,程序的首起始地址通常OOOOh开始。
2)累加器(accumulator)a)定义:累加器A又记作ACC,是一个具有特殊用途的二进制8位寄存器。
b)功能:专门用来存放操作数和运算结果。
操作码字段用于指示机器执行何种操作。
第一操作数用于指示两个操作数中第一个操作数在内存中的地址;第二操作数可以使机器找到参加运算的第二个操作数;结果操作数用于存放操作结果。
下一条指令地址,指示机器按此地址取出下一条要执行指令的指令码。
这种指令格式的特点是层次、概念清楚,逻辑关系简单明了。
缺点是指令码太长,严重影响了指令的执行速度。
MCS-51单片机采用了地址压缩技术,把四字段地址压缩到一个,故称单地址指令格式。
其中“操作数”相当与四地址中的“第一操作数”。
“第二操作数”和“结果操作数”合二为一,由累加器A充任。
