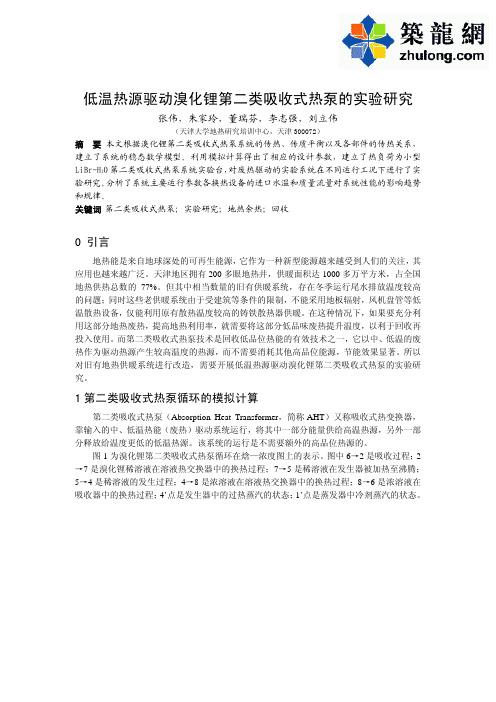

低温热源驱动溴化锂第二类吸收式热泵的实验研究张伟，朱家玲，董瑞芬，李志强，刘立伟（天津大学地热研究培训中心，天津300072）摘要本文根据溴化锂第二类吸收式热泵系统的传热、传质平衡以及各部件的传热关系，建立了系统的稳态数学模型。
利用模拟计算得出了相应的设计参数，建立了热负荷为小型LiBr-H2O第二类吸收式热泵系统实验台，对废热驱动的实验系统在不同运行工况下进行了实验研究。
分析了系统主要运行参数各换热设备的进口水温和质量流量对系统性能的影响趋势和规律。
关键词第二类吸收式热泵；实验研究；地热余热；回收0 引言地热能是来自地球深处的可再生能源，它作为一种新型能源越来越受到人们的关注，其应用也越来越广泛。
天津地区拥有200多眼地热井，供暖面积达1000多万平方米，占全国地热供热总数的77%。
但其中相当数量的旧有供暖系统，存在冬季运行尾水排放温度较高的问题；同时这些老供暖系统由于受建筑等条件的限制，不能采用地板辐射，风机盘管等低温散热设备，仅能利用原有散热温度较高的铸铁散热器供暖。
在这种情况下，如果要充分利用这部分地热废热，提高地热利用率，就需要将这部分低品味废热提升温度，以利于回收再投入使用。
而第二类吸收式热泵技术是回收低品位热能的有效技术之一，它以中、低温的废热作为驱动热源产生较高温度的热源，而不需要消耗其他高品位能源，节能效果显著。
所以对旧有地热供暖系统进行改造，需要开展低温热源驱动溴化锂第二类吸收式热泵的实验研究。
1第二类吸收式热泵循环的模拟计算第二类吸收式热泵（Absorption Heat Transformer，简称AHT）又称吸收式热变换器，靠输入的中、低温热能（废热）驱动系统运行，将其中一部分能量供给高温热源，另外一部分释放给温度更低的低温热源。
该系统的运行是不需要额外的高品位热源的。
图1为溴化锂第二类吸收式热泵循环在焓—浓度图上的表示。
图中6→2是吸收过程；2→7是溴化锂稀溶液在溶液热交换器中的换热过程；7→5是稀溶液在发生器被加热至沸腾；5→4是稀溶液的发生过程；4→8是浓溶液在溶液热交换器中的换热过程；8→6是浓溶液在吸收器中的换热过程；4’点是发生器中的过热蒸汽的状态；1’点是蒸发器中冷剂蒸汽的状态。
溴化锂吸收式热泵性能实验报告一、实验目的1.研究蒸汽型溴化锂吸收式热泵机组制热工况机组性能系数COP h变化规律。
2.研究蒸汽型溴化锂吸收式热泵机组制冷工况机组性能系数COP c变化规律。
3.研究蒸汽型溴化锂吸收式热泵机组制热工况机组热力完善度βh变化规律。
4.研究蒸汽型溴化锂吸收式热泵机组制冷工况机组热力完善度βc变化规律。
二、实验仪器设备1. 实验仪器300kW蒸汽型单效溴化锂吸收式热泵机器本体、5台36kW蒸汽发生器（电加热锅炉）、2个10m3冷热水水箱、1个140L高温蒸汽凝结水箱、1个1m3低温热源循环水箱及其附属动力设备等。
2. 测量仪器3个玻璃转子流量计（量程6t/h、16t/h、0.4t/h）测量冷水流量、低温热源的流量以及驱动热源的凝结水流量。
12个温度传感器、1个压力传感器。
液体图1. 蒸汽型吸收式热泵测点布置图三、实验方法1.实验方案（1）选定热源蒸汽的温度通过调节蒸汽发生器（电加热锅炉）上部热源蒸汽压力阀的开度，将热源蒸汽的温度调整为100℃（0.0142MPa ）、105℃（0.2090MPa ）、110℃（0.4338MPa ）、115℃（0.6918MPa ）、120℃（0.9867MPa ）、125℃（0.13MPa ）、130℃（0.17MPa ）其中的一组。
（2）改变热水出口的温度在选定的蒸汽工况下，通过热泵控制盘的设置依次改变热水出口的温度，将热水出口温度（下限40℃、上限120℃）分别依次调整至50℃、52.5℃、55℃、57.5℃、60℃、62.5℃、65℃、67.5℃、70℃、72.5℃、75℃、，获取不同温度下的运行状态参数。
达到要求工况后，稳定运行2分钟，记录一组数据。
冷水箱热水箱热泵凝结水箱低温热源循环水箱电加热锅炉图2．实验设备流程示意图2.实验步骤（1）开机要求1）检查热泵真空度，发生器绝对压力在20kPa 左右，方可开机。
2）热水泵与热源水泵等辅机是否处于正常状态，热水系统、热源水系统的水封应完好，并排净空气。

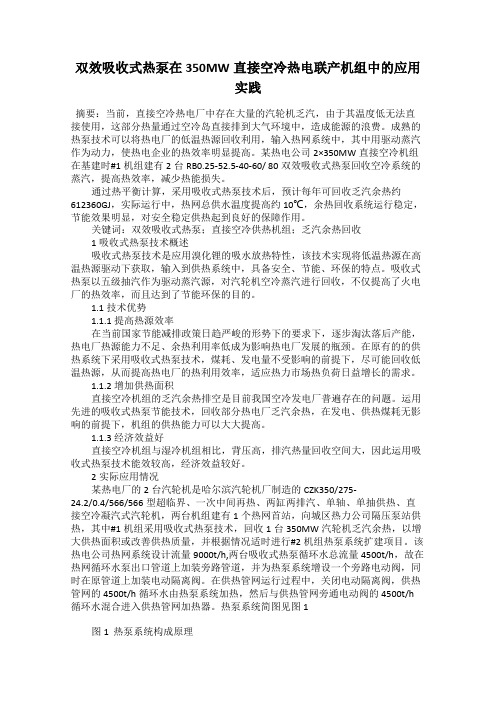

双效吸收式热泵在350MW直接空冷热电联产机组中的应用实践摘要：当前，直接空冷热电厂中存在大量的汽轮机乏汽，由于其温度低无法直接使用，这部分热量通过空冷岛直接排到大气环境中，造成能源的浪费。
成熟的热泵技术可以将热电厂的低温热源回收利用，输入热网系统中，其中用驱动蒸汽作为动力，使热电企业的热效率明显提高。
某热电公司2×350MW直接空冷机组在基建时#1机组建有2台RB0.25-52.5-40-60/ 80双效吸收式热泵回收空冷系统的蒸汽，提高热效率，减少热能损失。
通过热平衡计算，采用吸收式热泵技术后，预计每年可回收乏汽余热约612360GJ，实际运行中，热网总供水温度提高约10℃，余热回收系统运行稳定，节能效果明显，对安全稳定供热起到良好的保障作用。
关键词：双效吸收式热泵；直接空冷供热机组；乏汽余热回收1吸收式热泵技术概述吸收式热泵技术是应用溴化锂的吸水放热特性，该技术实现将低温热源在高温热源驱动下获取，输入到供热系统中，具备安全、节能、环保的特点。
吸收式热泵以五级抽汽作为驱动蒸汽源，对汽轮机空冷蒸汽进行回收，不仅提高了火电厂的热效率，而且达到了节能环保的目的。
1.1技术优势1.1.1提高热源效率在当前国家节能减排政策日趋严峻的形势下的要求下，逐步淘汰落后产能，热电厂热源能力不足、余热利用率低成为影响热电厂发展的瓶颈。
在原有的的供热系统下采用吸收式热泵技术，煤耗、发电量不受影响的前提下，尽可能回收低温热源，从而提高热电厂的热利用效率，适应热力市场热负荷日益增长的需求。
1.1.2增加供热面积直接空冷机组的乏汽余热排空是目前我国空冷发电厂普遍存在的问题。
运用先进的吸收式热泵节能技术，回收部分热电厂乏汽余热，在发电、供热煤耗无影响的前提下，机组的供热能力可以大大提高。
1.1.3经济效益好直接空冷机组与湿冷机组相比，背压高，排汽热量回收空间大，因此运用吸收式热泵技术能效较高，经济效益较好。
2实际应用情况某热电厂的2台汽轮机是哈尔滨汽轮机厂制造的CZK350/275-24.2/0.4/566/566型超临界、一次中间再热、两缸两排汽、单轴、单抽供热、直接空冷凝汽式汽轮机，两台机组建有1个热网首站，向城区热力公司隔压泵站供热，其中#1机组采用吸收式热泵技术，回收1台350MW汽轮机乏汽余热，以增大供热面积或改善供热质量，并根据情况适时进行#2机组热泵系统扩建项目。

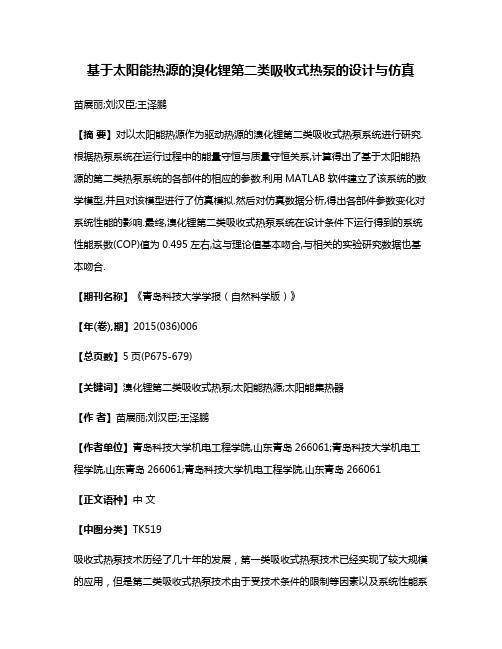

基于太阳能热源的溴化锂第二类吸收式热泵的设计与仿真苗展丽;刘汉臣;王泽鹏【摘要】对以太阳能热源作为驱动热源的溴化锂第二类吸收式热泵系统进行研究.根据热泵系统在运行过程中的能量守恒与质量守恒关系,计算得出了基于太阳能热源的第二类热泵系统的各部件的相应的参数.利用MATLAB软件建立了该系统的数学模型,并且对该模型进行了仿真模拟.然后对仿真数据分析,得出各部件参数变化对系统性能的影响.最终,溴化锂第二类吸收式热泵系统在设计条件下运行得到的系统性能系数(COP)值为0.495左右,这与理论值基本吻合,与相关的实验研究数据也基本吻合.【期刊名称】《青岛科技大学学报（自然科学版）》【年(卷),期】2015(036)006【总页数】5页(P675-679)【关键词】溴化锂第二类吸收式热泵;太阳能热源;太阳能集热器【作者】苗展丽;刘汉臣;王泽鹏【作者单位】青岛科技大学机电工程学院,山东青岛266061;青岛科技大学机电工程学院,山东青岛266061;青岛科技大学机电工程学院,山东青岛266061【正文语种】中文【中图分类】TK519吸收式热泵技术历经了几十年的发展，第一类吸收式热泵技术已经实现了较大规模的应用，但是第二类吸收式热泵技术由于受技术条件的限制等因素以及系统性能系数(COP)比较低的特点，还没有实现大规模的成功应用。
