溴化锂吸收式热泵原理及应用

溴化锂吸收式热泵原理溴化锂吸收式热泵是一种利用热力驱动的制冷和供暖系统。

它是基于热力学原理的工作循环，通过吸收剂溴化锂的吸收和脱吸收，能够实现热能的传递和转换。

溴化锂吸收式热泵由两个主要组成部分组成：吸收器和发生器。

其中吸收器负责溴化锂溶液的吸收过程，发生器负责溴化锂溶液的脱吸收过程。

当供应给溴化锂水溶液一定的热量时，溶液中的溴化锂和水将发生化学反应，使之转化为稳定的溴化锂水合物（LiBr·H2O）。

这个过程称为吸收。

吸收器中发生的化学反应一般由质子交换反应控制。

LiBr(aq) + H2O(l) ↔LiOHHr(aq) + Br-(aq)同时，在吸收过程中，蒸发器中的制冷剂（一般是水）会吸收热量，从而从低温环境中吸收热能。

当被吸收的溴化锂溶液通过循环泵从吸收器流向发生器时，供给给它一定的热量，将产生脱吸收的化学反应。

这个过程称为脱吸收。

脱吸收是一个吸收反应的反向过程。

LiBr(aq) + H2O(l) ←LiOHHr(aq) + Br-(aq)这个过程中，由于脱吸收过程需要吸收能量，因此会通过外界提供的热源将热量传递给溴化锂溶液，从而使之发生脱吸收反应。

同时，脱吸收过程会释放吸收过程中吸收的热量。

整个溴化锂吸收式热泵系统的运行主要依赖于循环泵、换热器和再生器等辅助设备。

其中循环泵负责将溴化锂溶液从吸收器送往发生器，换热器负责传输热能，再生器负责将冷却的溴化锂溶液重新加热使之达到新一轮的吸收。

溴化锂吸收式热泵的工作原理可以归结为以下几个步骤：1. 吸收器中，将热力源供给给溴化锂水溶液，引发化学反应，使之转化为溴化锂水合物。

2. 同时，蒸发器从外界吸收热量，将制冷剂从低温环境中吸收热能。

3. 吸收的溴化锂溶液经过循环泵流经换热器和发生器，发生脱吸收反应。

4. 脱吸收过程中，通过外界提供的热源将热量传递给溴化锂溶液，使之发生脱吸收反应并释放吸收过程中吸收的热量。

5. 冷却的溴化锂溶液再次通过再生器加热，实现新一轮的吸收。

太阳能溴化锂吸收式制冷空调原理及应用太阳能溴化锂吸收式制冷空调原理介绍太阳能溴化锂吸收式制冷空调系统包括太阳能集热器、吸收式制冷机、空调箱(或风机盘管)、锅炉、储水箱和自动控制系统。

可以实现夏季制冷、冬季采暖、全年提供生活热水等多项功能。

一、太阳能集热器简单的讲就是利用太阳集热器为吸收式制冷机提供其发生器所需要的热媒水。

热媒水的温度越高，则制冷机的性能系数(亦称COP)越高，这样空调系统的制冷效率也越高。

二、溴化锂吸收式制冷机1.什么是溴化锂溴化锂是由碱金属锂和卤族元素两种元素组成，分子式LiBr,分子量86.844，密度346kg/㎡（25℃），熔点549℃，沸点1265℃。

它的一般性质跟食盐大体类似，是一种稳定的物质，在大气中不变质、不挥发、不溶解，极易溶于水，常温下是无声粒状晶体，无毒、无臭、有咸苦味。

溴化锂水溶液是由溴化锂和水这两种成分组成，它的性质跟纯水很不相同。

纯水的沸点只与压力有关，而溴化锂水溶液的沸点不仅与压力有关还与溶液的浓度有关。

2.溴化锂吸收式制冷的工作原理在溴化锂吸收式制冷中，水作为制冷剂，溴化锂作为吸收剂。

由于溴化锂水溶液本身沸点很高，极难挥发，所以可认为溴化锂饱和溶液液面上的蒸汽为纯水蒸汽；在一定温度下，溴化锂水溶液液面上的水蒸气饱和分压力小于纯水的饱和分压力;而且浓度越高，液面上的水蒸气饱和分压力越小。

所以在相同的温度条件下，溴化锂水溶液浓度越大，其吸收水分的能力就越强。

这也就是通常采用溴化锂作为吸收剂，水作为制冷剂的原因。

溴化锂吸收式制冷机主要由发生器、冷凝器、蒸发器、吸收器、换热器、循环泵等几部分组成。

在溴化锂吸收式制冷机运行过程中，当溴化锂水溶液在发生器内受到热媒水的加热后，溶液中的水不断汽化；随着水的不断汽化，发生器内的溴化锂水溶液浓度不断升高，进入吸收器；水蒸气进入冷凝器，被冷凝器内的冷却水降温后凝结，成为高压低温的液态水；当冷凝器内的水通过节流阀进入蒸发器时，急速膨胀而汽化，并在汽化过程中大量吸收蒸发器内冷媒水的热量，从而达到降温制冷的目的；在此过程中，低温水蒸气进入吸收器，被吸收器内的溴化锂水溶液吸收，溶液浓度逐步降低，再由循环泵送回发生器，完成整个循环。

吸收式热泵回收余热技术应用分析一、吸收式热泵回收余热技术简介：溴化锂吸收式热泵包括蒸发器、吸收器、冷凝器、发生器、 泵和其他附件等。

它以蒸汽为驱动热源，在发生器内释放热量稀溶液并产生冷剂蒸汽。

冷剂蒸汽进入冷凝器，释放冷凝热传热管内的热水，自身冷凝成液体后节流进入蒸发器。

冷剂水经冷剂泵喷淋到蒸 发器传热管表面，吸收流经传热管内低温热源水的热量Qe 使热源水温度降低后流出机组，冷剂水吸收热量后汽化成冷剂蒸汽， 进入吸收器。

被发生器浓缩后 的溴化锂溶液返回吸收器后喷淋，吸收从蒸发器过来的冷剂蒸汽，并放出吸收热 Qa,加热流经吸收器传热管的热水。

热水流经吸收器、冷凝器升温后，输送给热用户。

吸收式热泵原理图吸收式热泵常以溴化锂溶液作为工质，对环境没有污染，不破坏大气臭氧 层，而且具有高效节能的特点。

可以配备溴化锂吸收式热泵，回收利用各种低品 位的余热或废热，达到节能、减排、降耗的目的。

二、热电分公司概况： 1、宇光高新热电： 一期建设：2X12MW 中温次高压抽凝式汽轮发电机组，4X 75t/h 循环流化床锅炉，总装机两 机四炉，总装机容量24MW/ 2005年3月投产。

二期建设：2008年新建一台12MV 抽背机组，2009年3月又新建一台75吨/时循环流化床 锅炉。

热交换器、屏蔽Qg,加热溴化锂 Qc 加热流经冷凝器 6底bnrt+Xa*tAJl亂需廈•IKE褴處Eli -i.」A皿三期建设：2009年7月，三期再建两台25MV机组，配套两台240t/h循环流化床锅炉，到2010年10月20日投产。

四期建设：2013年7月，四期再建一台240t/h （168MWV循环流化床热水锅炉，2013年11 月20日投产。

2、热负荷发展估算表：如上表可计算：1）额定工况下供热能力：机组额定低压抽汽量（0.294MPa）为268.16t/h，其供热量为670.4GJ/h ；机组额定中压抽汽量（0.981MPa）为284 t/h，其供热量为710GJ/h。

溴化锂吸收式热泵工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、溴化锂吸收式热泵的工作原理溴化锂吸收式热泵是一种利用溴化锂溶液在吸收剂和驱动蒸汽之间进行热量传递和能量转换的设备。

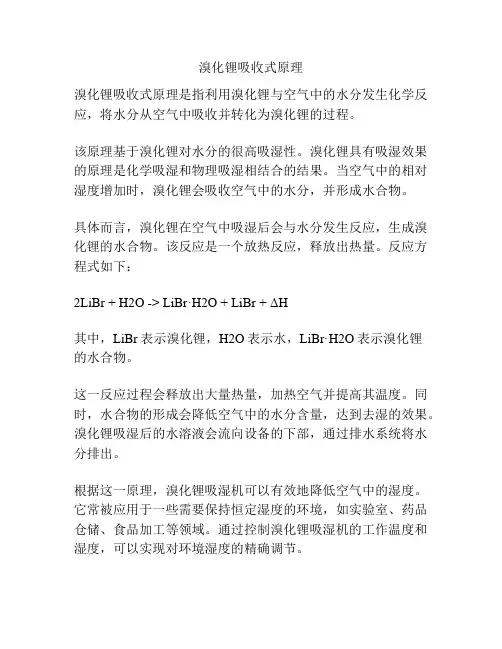

溴化锂吸收式原理
溴化锂吸收式原理是指利用溴化锂与空气中的水分发生化学反应，将水分从空气中吸收并转化为溴化锂的过程。

该原理基于溴化锂对水分的很高吸湿性。

溴化锂具有吸湿效果的原理是化学吸湿和物理吸湿相结合的结果。

当空气中的相对湿度增加时，溴化锂会吸收空气中的水分，并形成水合物。

具体而言，溴化锂在空气中吸湿后会与水分发生反应，生成溴化锂的水合物。

该反应是一个放热反应，释放出热量。

反应方程式如下：
2LiBr + H2O -> LiBr·H2O + LiBr + ΔH
其中，LiBr表示溴化锂，H2O表示水，LiBr·H2O表示溴化锂
的水合物。

这一反应过程会释放出大量热量，加热空气并提高其温度。

同时，水合物的形成会降低空气中的水分含量，达到去湿的效果。

溴化锂吸湿后的水溶液会流向设备的下部，通过排水系统将水分排出。

根据这一原理，溴化锂吸湿机可以有效地降低空气中的湿度。

它常被应用于一些需要保持恒定湿度的环境，如实验室、药品仓储、食品加工等领域。

通过控制溴化锂吸湿机的工作温度和湿度，可以实现对环境湿度的精确调节。

蒸汽型溴化锂吸收式热泵机组工作原理
1、结构组成
蒸汽型溴化锂吸收式热泵机组以0.3Mpa 以上蒸汽产生的热能为驱动热源，溴化锂浓溶液为吸收剂，水为蒸发剂，利用水在低压真空状态下低沸点沸腾的特性，提取低品位废热源中的热量，通过回收转换制取工艺性、采暖或生活用高品位热水。

吸收式热泵机组由发生器、冷凝器、蒸发器、吸收器、热交换器及自动控制系统组成。

电能出 凝水 供热水出
余热水出
2、工作过程技术原理
过程一、余热热量的提取（类似于酒精泼在皮肤上的现象）主要利用的原理：水在不同的压力下对应的蒸发温度不同
过程二、余热热量的转移（类似于浓硫酸与水结合放出大量热量的过程）主要利用的原理：溴化锂浓溶液具有极强吸水放热性
过程三、吸收工质的浓缩（类似于熬粥的过程）
主要利用的原理：一定压力的条件下，不同物质----水与溴化锂的蒸发温度不同
溴化锂稀溶液进
溴化锂浓溶液出
过程四、热媒介质的二次加热（类似于汽水换热器的加热过程）
主要利用的原理：基本的热传递原理
二次蒸汽进 蒸发凝水出 热媒出
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

第一类溴化锂吸收式热泵介绍一、第一类溴化锂吸收式热泵第一类吸收式热泵是利用工质的吸收循环实现热泵功能的一种装置，以少量的高温热源（蒸汽、燃气）为驱动热源，溴化锂溶液为吸收剂，水为载冷剂，回收利用低温热源（废热水）的热能，制取所需的工艺或采暖用高温热媒，实现从低温向高温输送热能的设备。

第一类吸收式热泵（AHP）：也称增热型热泵，是利用少量的高温热源，提取低温热源的热量，产生大量能被利用的中温热能。

即利用高温热能驱动, 把低温热源的热能提高到中温，从而提高了热能的利用效率。

驱动热源 + 废热源 = 用热需求1）可利用的废热：一般可以使用温度在10℃～70℃的废热水、单组分或多组分气体或液体。

2）可提供的热媒：可获得比废热源温度高40℃左右，不超过100℃的热媒。

3）驱动热源：0.1～0.8MPa蒸汽、燃气或高温烟气。

4）制热COP在1.6～1.8左右：就是利用1MW的驱动热源可以得到1.8MW左右的生产生活需要的热量。

5）废热水进出水温度越高获得的热媒温度越高，效率越高。

二、第一类吸收式热泵工作原理图三、第一类吸收式热泵采暖原理图四、吸收式热泵供暖方案论证说明1、电厂余热火力发电厂在能量传送和转化过程中是不可能把所有燃烧煤的能量转化成电能的。

按1Kg标煤（7000 kcal/Kg）发电3度电(860 kcal/KW)考虑，发电厂的煤的能量只有35%左右转化成为电能时。

除去设备及管道能量损失，电厂无论是水冷还是空冷，都将冷凝热排入大气，近60%的能量通过锅炉烟筒和汽轮机凝汽器的循环冷却水排放到环境当中。

排放到环境中的能量其中乏汽造成比例非常大，如果机组容量为25MW,那么循环水量每天为2424t，如果温升为8～10度，那么每年向大气中排放掉的热量相当于3.4万吨标煤的发热量。

转变为电力30-40%能量输入100%其他损失10-20%循环水（通过冷却塔、海水或河水）带走的热量 50-60%热力学第二定律告诉我们，一个巨大的热量损失时热机生产过程中不可避免的，因此只有通过其他途径进行利用，以期全部或部分回收，才能提高综合热效率，降低电厂煤耗，同时减少对环境的污染。

溴化锂吸收式热泵原理溴化锂吸收式热泵是一种利用化学吸收原理实现热量传递的热泵系统。

该系统的工作原理是利用溴化锂和水之间的吸收作用，将低温环境中的热能通过吸收作用转移到高温环境中，从而实现冷热能的转换。

以下将详细介绍溴化锂吸收式热泵的工作原理及其应用。

一、溴化锂吸收式热泵的工作原理溴化锂吸收式热泵系统由蒸发器、冷凝器、吸收器和发生器四个主要部件组成。

其中，蒸发器和冷凝器分别用于吸收和释放热量，吸收器和发生器则用于控制溴化锂和水的浓度变化，从而实现热量的传递。

在溴化锂吸收式热泵系统中，工质主要由溴化锂和水组成。

当蒸发器中的工质被加热时，溴化锂与水分离，溴化锂蒸发成气体，吸收器中的水吸收这些气体，从而使吸收器中的水浓度增加。

此时，发生器中的热量会使溴化锂和水之间的化学反应逆转，将吸收器中的水蒸发成气体，溴化锂则被吸收，浓度变稀。

这些气体被冷凝器中的冷凝水吸收，从而释放出来的热量被带走，完成一个热力循环过程。

该过程中，热能由低温环境中的蒸发器向高温环境中的冷凝器传递，实现冷热能的转换。

二、溴化锂吸收式热泵的应用溴化锂吸收式热泵具有广泛的应用前景。

它主要应用于热能回收、空调制冷、供暖和热水供应等领域。

1.热能回收溴化锂吸收式热泵可以将废气、废水等低温热能转化为高温热能，从而实现热能回收。

利用该技术，可以将低温热能转化为高温热能，从而减少能源的浪费，提高能源利用效率。

2.空调制冷溴化锂吸收式热泵也可以用于空调制冷。

与传统的空调系统相比，它可以通过吸收冷凝的方式实现制冷，从而节约能源，降低运行成本。

此外，该系统还可以利用太阳能等可再生能源进行供能，从而实现绿色环保。

3.供暖溴化锂吸收式热泵还可以用于供暖。

该系统可以将低温的热水转化为高温热水，从而实现供暖。

与传统的锅炉供暖相比，该系统无需燃料，可以大大降低运行成本。

此外，该系统还可以利用太阳能等可再生能源进行供能，从而实现绿色环保。

4.热水供应溴化锂吸收式热泵还可以用于热水供应。

溴化锂热泵的发展与应用一、发展史日本是世界上陆地能源极度匮乏的国家，为了充分利用海上资源，1971年，荏原公司研发出世界上第一台溴化锂吸收式热泵。

以后陆续有多家日本溴化锂机组厂家设计出各种不同形式的溴化锂热泵机组。

这个时期的溴化锂热泵除了回收工业废热，主要还有回收海水余热。

我国曾在1986年由中船总公司704研究所和开封通用机械厂联合设计了一台50万大卡/时的溴化锂热泵机组，由于当时没有用户，最后作为制冷机用于无锡某纺织厂，因而没有留下任何热泵记录。

后来，这些技术储备连同技术人员于2001年在双良研发出溴化锂热泵并成功销售。

随着全球能源紧张，各国节能减排、低碳生活的呼声不断高涨。

在这种大环境下，溴化锂热泵必将会扮演一个重要角色。

二、目前的市场形势目前国内供热系统溴化锂热泵发展迅速。

工程院院士、清华大学江亿教授提出了一个新模式——吸收式热泵联合循环集中供热。

这种模式涵盖了三个方面：溴化锂热泵、不同温度热源的优化组合和热量的长距离输送。

其中，溴化锂热泵是供热系统的关键设备。

有资料显示，我国每年有60%以上的能源消耗用于工业，这与发达国家的工业能耗仅占30%～40%有很大不同。

制造业能源消耗主要是化工、钢铁、有色、水泥、各种窖炉等五大产业。

上述5大高耗能产业的实际用能热效率在15%～45%之间，也就是55%～85%的能源最终是在某一温度下以余热的形式排掉。

排热的同时，还要浪费大量水资源，工业排热是工业耗水的主要原因之一。

工业排热大多处于30℃～50℃的温度范围，对冬季民用建筑的采暖具有相当大的辅助作用，可以满足50%以上的北方城镇民用建筑采暖的热源要求。

江亿院士说到：各类压缩式热泵的发展为建筑节能做出了重要贡献，也促进了压缩式热泵的发展；吸收式热泵在北方集中供热领域会有广泛应用，是实现供热系统形式产生革命性变化的关键设备，也必将促进吸收式热泵的发展。

从2011年国内热泵的发展来看，我们预测2012年很可能是热泵的爆发年。

溴化锂原理溴化锂是一种重要的化学物质，具有广泛的应用价值。

它是由锂和溴两种元素组成的化合物，化学式为LiBr。

溴化锂在空调、制冷、热泵等领域有着重要的用途，其原理主要涉及到物质的溶解、结晶和吸热放热等基本化学过程。

首先，溴化锂在空调和制冷领域中被广泛应用。

在空调系统中，溴化锂是一种吸收式制冷剂，它通过溶解和结晶的过程，实现了制冷循环。

当溴化锂溶解在水中时，会吸收大量的热量，使得水的温度降低。

而当溴化锂和水蒸气接触时，溴化锂会结晶并释放吸收的热量，使得水蒸气冷凝成液体。

这样循环往复，就能够实现空调系统中的制冷效果。

其次，溴化锂在热泵领域也有着重要的应用。

热泵是一种能够实现制热和制冷的设备，而溴化锂则是其中的重要工质之一。

在热泵制冷过程中，溴化锂吸收蒸发器中蒸发的水蒸气，从而实现制冷效果。

而在热泵制热过程中，溴化锂释放吸收的热量，使得水蒸气冷凝成液体，从而实现制热效果。

这种通过溴化锂的吸热放热过程实现制冷和制热的原理，为热泵的运行提供了基础支持。

除了在空调、制冷和热泵领域，溴化锂还在其他领域有着广泛的应用。

比如在化工生产中，溴化锂作为一种重要的催化剂和干燥剂，被广泛用于有机合成和干燥反应中。

此外，在医药和食品工业中，溴化锂也被用作防腐剂和抗菌剂。

这些应用都是基于溴化锂在溶解、结晶和吸热放热等化学过程中的特性。

总的来说，溴化锂的原理主要涉及到物质的溶解、结晶和吸热放热等基本化学过程。

它在空调、制冷、热泵以及化工、医药、食品等领域有着广泛的应用，为人们的生活和生产提供了重要的支持。

对于溴化锂的原理和应用，我们需要深入了解其化学特性和物理过程，以更好地发挥其作用，为社会发展和人类福祉做出更大的贡献。

溴化锂机组工作原理溴化锂机组是一种常见的吸收式制冷机组，其工作原理是利用溴化锂溶液吸收水蒸气来实现制冷的过程。

下面将从溴化锂机组的原理、工作流程、优点、应用领域和发展趋势等方面进行详细介绍。

一、溴化锂机组的原理1.1 溴化锂机组利用溴化锂溶液对水蒸气的吸收和释放来实现制冷。

1.2 在吸收过程中，水蒸气被溴化锂溶液吸收，形成溴化锂溶液和水的混合物。

1.3 在释放过程中，通过加热溴化锂溶液，使其释放水蒸气，从而实现制冷效果。

二、溴化锂机组的工作流程2.1 蒸发器中的水蒸气被溴化锂溶液吸收，形成溴化锂溶液和水的混合物。

2.2 混合物经过泵送至冷凝器，加热溴化锂溶液，释放水蒸气。

2.3 释放的水蒸气通过冷凝器冷却凝结成液态水，然后返回蒸发器循环。

三、溴化锂机组的优点3.1 高效节能：溴化锂机组具有高效节能的特点，能够有效降低能耗。

3.2 稳定性好：溴化锂机组运行稳定，制冷效果较为可靠。

3.3 适合范围广：溴化锂机组适合于各种规模的制冷系统，应用领域广泛。

四、溴化锂机组的应用领域4.1 工业制冷：溴化锂机组广泛应用于工业制冷领域，如化工、制药等行业。

4.2 商业建造：溴化锂机组也常用于商业建造的空调系统中，为建造提供舒适的环境。

4.3 医疗设备：溴化锂机组在医疗设备的制冷系统中也有一定的应用，确保设备的正常运行。

五、溴化锂机组的发展趋势5.1 环保节能：未来溴化锂机组将更加注重环保节能，采用更加环保的制冷剂和技术。

5.2 智能化：溴化锂机组将向智能化方向发展，提高运行效率和控制精度。

5.3 多功能化：未来的溴化锂机组可能会具备更多的功能，如热回收、热泵等，实现能源的综合利用。

总之，溴化锂机组作为一种高效节能的制冷设备，具有广泛的应用前景和发展空间。

随着技术的不断进步和创新，溴化锂机组将在未来的制冷领域发挥更加重要的作用。

溴化锂吸收式热泵的原理及应用探讨摘要：热泵是一种利用高位能使热量从低位热源流向高位热源的节能装置，可以把不能直接利用的低位热能(如空气、土壤、水中所含的热能、太阳能、工业废热等)转换为可以利用的高位热能，从而达到节约部分高位能（如煤、燃气、油、电能等）的目的，热泵虽然需要消耗一定量的高位能，但所供给用户的热量却是消耗的高位热能与吸取的低位热能的总和，因此，热泵是一种节能装置。

目前，国内的溴化锂吸收式热泵节能项目主要集中在热电厂、钢厂、油田等领域，这些领域共同的特点是有着足够多的可利用低温余热资源和较高温度热水的生产需求，某油田作业区集中处理站每天有6000-7000m³左右的采出液分离污水，温度在40℃左右，污水直接回注油田，存在着大量的余热浪费。

针对站区大量的低温污水余热，利用一套2400kW的溴化锂吸收式热泵机组，以天然气为驱动热源、溴化锂溶液为媒介，通过吸收40℃污水中的大量余热，来制取较高温度的采暖水（采暖水出回水温度为80℃→60℃），代替原热水锅炉为集中处理站供暖，以达到节能减排的目的。

经西北油田节能监测中心测试，该热泵机组的节能率为43.6%，节能效果显著。

关键词：溴化锂吸收式热泵；供暖；节能减排溴化锂吸收式热泵是一种利用水的蒸发、冷凝、以及溴化锂水溶液吸收及解析水蒸气的循环过程中产生的传热作用，实现将热量从低温热源向高温热源泵送的循环系统。

设备以天然气或蒸汽等为驱动热源，回收低温余热水中的热量，来制取较高温度的热水，以供区域采暖、工艺加热等利用。

具有节约能源、保护环境的双重作用。

相比于传统加热系统（如锅炉、加热炉），在溴化锂吸收式热泵供热系统中，从低温余热水中回收的热量即是系统的节能量。

一、溴化锂吸收式热泵的原理和性能溴化锂吸收式热泵的工作原理图2 溴化锂吸收式热泵原理图溴化锂吸收式热泵是以水为制冷剂，溴化锂溶液为吸收剂。

水在常压下100℃沸腾、蒸发，在5mmHg真空状态下4℃时蒸发，吸收式热泵的蒸发器利用的就是这个原理。
