4035话务台使用手册

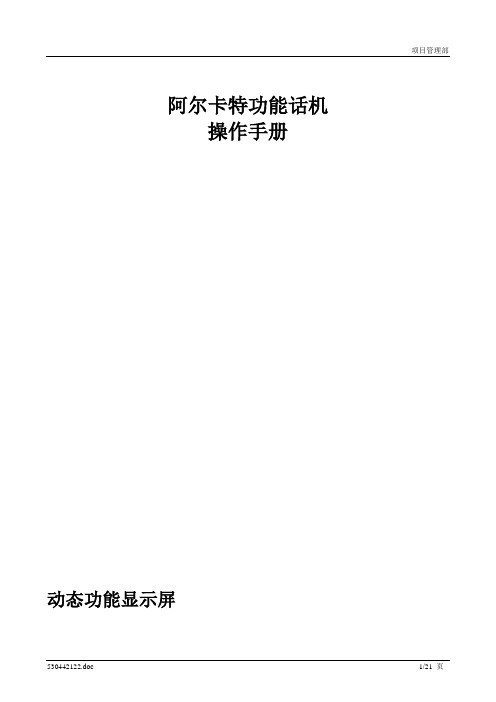

阿尔卡特功能话机操作手册动态功能显示屏可程序功能键及固定功能键注：呼叫图标因话机的型号不同有所差异4305功能键：外线保留外线保留外线保留外线保留重拨外线设定自动应答功能设定开/关机外线故障HOLDCall开/关机 用于开机（日间模式）/关机（夜间模式） 功能设定 设定系统功能如分机等级自动应答 当来话会自动接电话（使用耳机或免提对讲）HOLD 当按动态键OnHold 时会将外线保留于此，接回可按HOLD 键外线故障当外线故障时会显示，按此键查询哪一外线故障外线群当外线满时，会点亮重拨按此键会将最后拨出之内线或外线重拨一次外线保留保留外线来话，保留时灯亮，再按时接回Call 显示有外线呼叫当来话时会自动接电话（耳机或免持对讲），取消再按一次显示功能启动注：呼叫图标因话机的型号不同有所差异注：呼叫图标因话机的型号不同有所差异拨内线分机(cat)RingReleasEntityCallBKuserFree345678按分机号码Free 表示空闲 按Ring 呼叫分机响铃Ringin(cat)ReleasEntityCallBKuser345678与分机通话Conv(cat)ReleasEntityOnHolduser345678Busy。

E……（分机与外线通话中）Busy。

I……（分机与内线通话中）Unobt 分机未挂好Wrong number 分机号码错误按Intern内线键，即可应答内线来电，画面显示Conv分机号码，此时依情形可挂断键或作下列功能的操作，可使用的工作会亮灯指示。

Nornal wait = 1Urgent wait = 0Nextinternuser8011Conv(cat)OnHold Entity Releas按Next 外线应答键，即可应答，画面显示Conv TRUNKNornal wait = 1Urgent wait = 0NextOnHoldConv TRUNKReleas应答外线后，按分机号码，再转接接键TransfEnqOff7Releds(cat)CallBkTransfRing789054user EnqOffFreeReleas可依实际状况拉回，先分机通话或转接退出Nornal wait = 1Urgent wait = 0Camp OnNext转接退出后，屏幕显示Camp On 表示等待分机接听分机接听后，显示会自动消失，如未接听超过系统预设时间Camp On会闪烁及响铃，需接回再依需求作其他功能过滤转接当转此通电话需征求受话者同意，再作转接的电话，在应答后，按分机号码，在按振铃，画面显示：(cat)CallBkTransfRing789054user EnqOffFreeReleas(cat)CallBkTransf789054user EnqOffFreeReleas当受话分机应答后，画面显示Conv 分机号码(cat)CallBkTransf789054userEnqOffReleasConv Broker如分机同意接听Transf 转接如分机不同意接听请按Enqoff 接回后，按Releas 键挂断 此时按Broker 切换键，可来回跟内线或外线通话转接分机后，有几种状况如下：(cat)CallBkTransfBroker789054userEnqOffReleasBusy.E Busy 。
