无水箱太阳能核心技术介绍

永生无水箱壁挂式太阳能的使用方法一、主要技术参数：1、使用电源：AC: 220v,50HZ2、测温范围及精度：0～99℃±2℃3、水位显示两档：0％,100％4、额定使用压力：0.2Mpa5、输出工作电压：①控制阀：DC12V②电加热：AC 220V125/1860，250W～500W/支二、主要功能：1、本产品以太阳能加热为主，电加热为辅，模块化安装，全自动控制。

2、手动加热键：在待机状态下，按一下“加热”键，即启动电加热。

3、定时电补助加热：根据需要，可任意设定电加热时间。

4、温度水位显示、用水自动断电保护、用水控制上水。

三、安装须知：1、整机应由专业安装人员安装调试。

2、用户需提供带有效接地的220v电源和配备调温混水龙头。

3、用户需提供足以承受满水集热器两倍重量的安装位置。

4、冰冻地区安装时，所有冷热水管和泄压管及安全阀、控制盒均应保证始终处于无霜冻的环境中。

（北方户外管道应家电伴热装置）5、安全阀应定期动作，且出口不得堵塞。

6、管线进户口，遇外墙有保温的情况，务必在进户的管线外包裹防水和防火套管，确保安全。

7、在接通控压盒前，务必用自来水将水管中的杂物冲洗干净，并加设过滤器以防污染控制器件。

8、信号线加长不得用网线。

9、严禁放弃控压盒直接向集热器加水，以防损坏集热管！四、使用方法：1、第一次使用时，若打开水龙头不出水，则请在晚上8点后，先关闭水龙头按一下“上水”键，对应灯亮起，稍后熄灭再按一下，反复几次，直至无空气从泄压口喷出为止，关闭水龙头即可。

（注意：初次上水需在晚上8点以后或者阴雨天进行，以免损坏集热器）2、用热水仅需打开热水龙头，不用时关闭，无需操作仪表。

3、因太阳能加热不受控，有时水温≥100℃，所以，以防烫伤，用热水时，请先开冷水再开热水。

4、电补加热：按“加热”键即启动，温度≥70±2℃加热自动停止。

5、用户装璜时请注意给日后热水器留足维护通道6、定时加热设定方法：同时按住“定时+”和“定时-”两个键约三秒，听到“滴”一声响再按确认, 进入设定状态;a、校对时间：用“定时+”或“定时-”键，将仪表上跳动时数校对至当前整点时间，再按确认键；b、定时加热设定：先按住一个“定时+”或“定时-”键，长按三秒，听到“滴”一声响, 时钟闪烁，再按确认键进行定时加热设定。

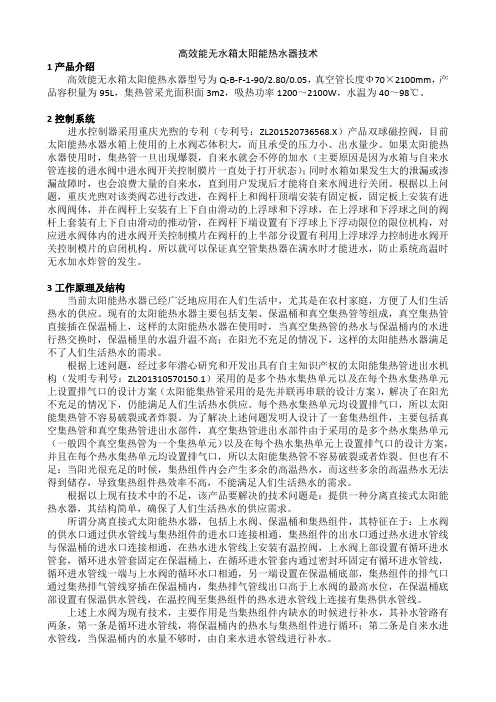

高效能无水箱太阳能热水器技术1产品介绍高效能无水箱太阳能热水器型号为Q-B-F-1-90/2.80/0.05，真空管长度Φ70×2100mm，产品容积量为95L，集热管采光面积面3m2，吸热功率1200～2100W，水温为40～98℃。

2控制系统进水控制器采用重庆光煦的专利（专利号：ZL201520736568.X）产品双球磁控阀，目前太阳能热水器水箱上使用的上水阀芯体积大，而且承受的压力小、出水量少。

如果太阳能热水器使用时，集热管一旦出现爆裂，自来水就会不停的加水（主要原因是因为水箱与自来水管连接的进水阀中进水阀开关控制膜片一直处于打开状态）；同时水箱如果发生大的泄漏或渗漏故障时，也会浪费大量的自来水，直到用户发现后才能将自来水阀进行关闭。

根据以上问题，重庆光煦对该类阀芯进行改进，在阀杆上和阀杆顶端安装有固定板，固定板上安装有进水阀阀体，并在阀杆上安装有上下自由滑动的上浮球和下浮球，在上浮球和下浮球之间的阀杆上套装有上下自由滑动的推动管，在阀杆下端设置有下浮球上下浮动限位的限位机构，对应进水阀体内的进水阀开关控制模片在阀杆的上半部分设置有利用上浮球浮力控制进水阀开关控制模片的启闭机构。

所以就可以保证真空管集热器在满水时才能进水，防止系统高温时无水加水炸管的发生。

3工作原理及结构当前太阳能热水器已经广泛地应用在人们生活中，尤其是在农村家庭，方便了人们生活热水的供应。

现有的太阳能热水器主要包括支架、保温桶和真空集热管等组成，真空集热管直接插在保温桶上，这样的太阳能热水器在使用时，当真空集热管的热水与保温桶内的水进行热交换时，保温桶里的水温升温不高；在阳光不充足的情况下，这样的太阳能热水器满足不了人们生活热水的需求。

根据上述问题，经过多年潜心研究和开发出具有自主知识产权的太阳能集热管进出水机构（发明专利号：ZL201310570150.1）采用的是多个热水集热单元以及在每个热水集热单元上设置排气口的设计方案（太阳能集热管采用的是先并联再串联的设计方案），解决了在阳光不充足的情况下，仍能满足人们生活热水供应。

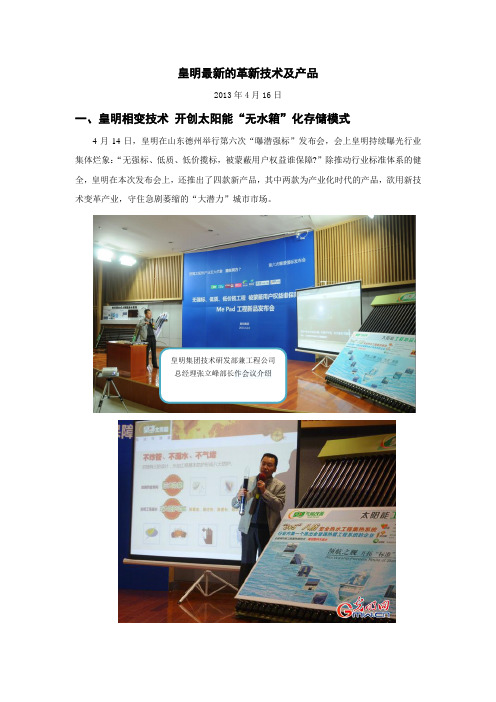

皇明最新的革新技术及产品2013年4月16日一、皇明相变技术开创太阳能“无水箱”化存储模式4月14日，皇明在山东德州举行第六次“曝潜强标”发布会，会上皇明持续曝光行业集体烂象：“无强标、低质、低价揽标，被蒙蔽用户权益谁保障?”除推动行业标准体系的健全，皇明在本次发布会上，还推出了四款新产品，其中两款为产业化时代的产品，欲用新技术变革产业，守住急剧萎缩的“大潜力”城市市场。

皇明集团技术研发部兼工程公司总经理张立峰部长作会议介绍太阳能相变集热系统让热水全天候太阳能的存储至今仍是产业难题，国内外研究者一直希望找到一种方法储存热量，就像蓄水池一样，把暂时不用的热量存储起来，在需要时再释放出来。

据悉，皇明经过多年的研究探索，成功研发了首个太阳能相变集热系统，实现太阳能热水供给全天候。

这一新技术新材料的开发应用，使太阳能告别“水箱”时代，张立峰说，此次技术革新，或将推进太阳能光热产业新一轮技术创新革命。

皇明太阳能相变集热系统，是将相变储能材料内置于太阳能集热器的一组真空管内，其独有的蓄热功能集热效率高、水温提升快，寒冷冬季有太阳就能实现热水“当日热当日用”。

其配有的快热式热水器，有效解决管道冷水及阴雨天气中的热量储存问题。

该系统运用新型相变材料把原来储存在水箱里的热量储存到真空管内部，除了节约能源费用外，还节约了城市空间成本，真正实现太阳能无水箱化。

与传统热水系统相比，相变集热系统节约热水容量约7倍的空间与体积。

对于节能产业，其释放了更大的技术空间。

产业核心原材料与技术坚守城市市场据了解，皇明将独有相变技术延伸到节能领域，研发出“相变蓄热式热水锅炉”，实现对电源的差时利用和储能，即利用夜间电力低谷蓄热，为用户节约更多的电能，产品在储能的同时，节省2倍于同容积热水锅炉。

这一相变产业使得皇明在核心原材料与太阳能产业核心技术两方面掌握同等重要的话语权。

据介绍，目前此类产品主要用于连锁酒店、学校、医院、餐饮、会所等工商业上热水需求量大的场所，而对于我国南方家庭采暖，其也是一种较好的选择。

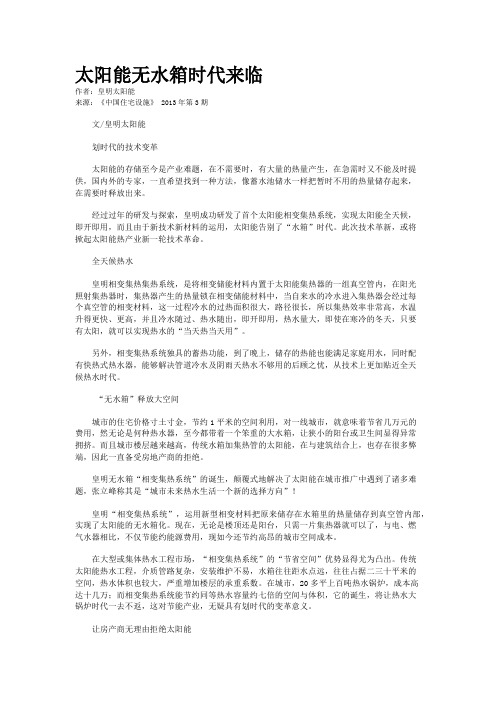

太阳能无水箱时代来临作者：皇明太阳能来源：《中国住宅设施》 2013年第3期文/皇明太阳能划时代的技术变革太阳能的存储至今是产业难题，在不需要时，有大量的热量产生，在急需时又不能及时提供，国内外的专家，一直希望找到一种方法，像蓄水池储水一样把暂时不用的热量储存起来，在需要时释放出来。

经过过年的研发与探索，皇明成功研发了首个太阳能相变集热系统，实现太阳能全天候，即开即用，而且由于新技术新材料的运用，太阳能告别了“水箱”时代。

此次技术革新，或将掀起太阳能热产业新一轮技术革命。

全天候热水皇明相变集热集热系统，是将相变储能材料内置于太阳能集热器的一组真空管内，在阳光照射集热器时，集热器产生的热量锁在相变储能材料中，当自来水的冷水进入集热器会经过每个真空管的相变材料，这一过程冷水的过热面积很大，路径很长，所以集热效率非常高，水温升得更快、更高，并且冷水随过、热水随出，即开即用，热水量大，即使在寒冷的冬天，只要有太阳，就可以实现热水的“当天热当天用”。

另外，相变集热系统独具的蓄热功能，到了晚上，储存的热能也能满足家庭用水，同时配有快热式热水器，能够解决管道冷水及阴雨天热水不够用的后顾之忧，从技术上更加贴近全天候热水时代。

“无水箱”释放大空间城市的住宅价格寸土寸金，节约1平米的空间利用，对一线城市，就意味着节省几万元的费用，然无论是何种热水器，至今都带着一个笨重的大水箱，让狭小的阳台或卫生间显得异常拥挤。

而且城市楼层越来越高，传统水箱加集热管的太阳能，在与建筑结合上，也存在很多弊端，因此一直备受房地产商的拒绝。

皇明无水箱“相变集热系统”的诞生，颠覆式地解决了太阳能在城市推广中遇到了诸多难题，张立峰称其是“城市未来热水生活一个新的选择方向”！皇明“相变集热系统”，运用新型相变材料把原来储存在水箱里的热量储存到真空管内部，实现了太阳能的无水箱化。

现在，无论是楼顶还是阳台，只需一片集热器就可以了，与电、燃气水器相比，不仅节能约能源费用，现如今还节约高昂的城市空间成本。

[键入文字]
无水箱壁挂太阳能的工作原理及优点
什么是无水箱壁挂太阳能？无水箱壁挂太阳能热水器所产生的热水靠特制较大口径的玻璃真空集热管真空保温储存，保温效果好，无金属内胆、一次性闷晒加热集热效率高；不用介质换热、无传导和盘管热损失，无添加换热介质麻烦，不用水箱、模块化结构，不但节约空间、美观，而且更易与中、高层建筑的南墙和阳台栏杆及斜屋顶配套。

下面就随我一起来了解下无水箱壁挂太阳能的相关知识。

今天我要为大家介绍无水箱壁挂太阳能的相关知识介绍。

夏季如此炎热，回家后舒舒服服的洗一个热水澡可以说是我们每个人的一个愿望，而实现这个愿望的工具就是我们的太阳能热水器。

而在一些城市家庭中，无水箱壁挂太阳能就比较合适完成这个任务了。

无水箱壁挂太阳能是指利用高性能PCM 相变蓄能材料，并通过同心套管式并联结构将蓄能材料置入太阳能集热管内，实现太阳能集热管集热后的在位贮存，以PCM 相变蓄能材料替代以水作为蓄热介质的太阳能热水系统。

无水箱壁挂太阳能的工作原理
利用高性能PCM 相变蓄能材料，将蓄能材料置入管内，实现集热后的在位贮存，实现无水箱化、模块化。

无水箱壁挂太阳能功能
1。

专利名称：无水箱太阳能热水器专利类型：实用新型专利
发明人：刘少华
申请号：CN200720143323.1申请日：20070418
公开号：CN201093779Y
公开日：
20080730
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种无水箱太阳能热水器，其包括联接箱、承压储水式太阳能集热管、保温套、防护套、自来水进口、热水出口，所述承压储水式太阳能集热管具有真空层和密封空气层双层保温结构，所述承压储水式太阳能集热管两端的接口与联接箱接口联接，承受自来水压力运行，自来水从自来水进口进入，从热水出口顶出热水。

该种热水器集热管兼具储水功能，该种热水器吸热效率高、无储水箱、承压运行，冷水顶出热水，可与坡屋顶完美结合，可安装于楼房外墙上，安全系数高，易构成大规模太阳能集热供暖工程。

申请人：刘少华
地址：075400 河北省怀来县沙城怀来技校
国籍：CN
更多信息请下载全文后查看。
