差速器工作原理及图片

差速器得结构及工作原理(图解)汽车差速器就是一个差速传动机构,用来保证各驱动轮在各种运动条件下得动力传递,避免轮胎与地面间打滑。

当汽车转弯行驶时,外侧车轮比内侧车轮所走过得路程长(图D－C5－5);汽车在不平路面上直线行驶时,两侧车轮走过得曲线长短也不相等;即使路面非常平直,但由于轮胎制造尺寸误差,磨损程度不同,承受得载荷不同或充气压力不等,各个轮胎得滚动半径实际上不可能相等,若两侧车轮都固定在同一刚性转轴上,两轮角速度相等,则车轮必然出现边滚动边滑动得现象。

差速器得作用车轮对路面得滑动不仅会加速轮胎磨损,增加汽车得动力消耗,而且可能导致转向与制动性能得恶化。

若主减速器从动齿轮通过一根整轴同时带动两侧驱动轮,则两侧车轮只能同样得转速转动。

为了保证两侧驱动轮处于纯滚动状态,就必须改用两根半轴分别连接两侧车轮,而由主减速器从动齿轮通过差速器分别驱动两侧半轴与车轮,使它们可用不同角速度旋转。

这种装在同一驱动桥两侧驱动轮之间得差速器称为轮间差速器。

在多轴驱动汽车得各驱动桥之间,也存在类似问题。

为了适应各驱动桥所处得不同路面情况,使各驱动桥有可能具有不同得输入角速度,可以在各驱动桥之间装设轴间差速器。

布置在前驱动桥(前驱汽车)与后驱动桥(后驱汽车)得差速器,可分别称为前差速器与后差速器,如安装在四驱汽车得中间传动轴上,来调节前后轮得转速,则称为中央差速器。

差速器可分为普通差速器与防滑差速器两大类。

普通差速器得结构及工作原理目前国产轿车及其它类汽车基本都采用了对称式锥齿轮普通差速器。

对称式锥齿轮差速器由行星齿轮、半轴齿轮、行星齿轮轴(十字轴或一根直销轴)与差速器壳等组成12-13(见图D－C5－6)。

(从前向后瞧)左半差速器壳2与右半差速器壳8用螺栓固紧在一起。

主减速器得从动齿轮7用螺栓(或铆钉)固定在差速器壳右半部8得凸缘上。

十字形行星齿轮轴9安装在差速器壳接合面处所对出得园孔内,每个轴颈上套有一个带有滑动轴承(衬套)得直齿圆锥行星齿轮6,四个行星齿轮得左右两侧各与一个直齿圆锥半轴齿轮4相啮合。

【什么是差速器？以及差速器工作原理】差速器具有三种功能：∙把发动机发出的动力传输到车轮上；∙充当汽车主减速齿轮，在动力传到车轮之前将传动系的转速减下来∙将动力传到车轮上，同时，允许两轮以不同的轮速转动为什么需要差速器？当汽车转向时，车轮以不同的速度旋转。

在这个图中你可以看到，在转弯时，每个车轮驶过的距离不相等，即内侧车轮比外侧车轮驶过的距离要短。

因为车速等于汽车行驶的距离除以通过这段距离所花费的时间，所以行驶距离短的车轮转动的速度就慢。

同时需要注意的是：前轮较之后轮，所走过的路程是不同的。

对于后轮驱动型汽车的从动轮，或前轮驱动型汽车的从动轮来说，不存在这样的问题。

由于它们之间没有相互联结，它们彼此独立转动。

但是两主动轮间相互是有联系的。

因此一个引擎或一个变速箱可以同时带动两个车轮。

如果你的车上没有差速器，两个车轮将不得不固定联结在一起，以同一转速驱动旋转。

这会导致汽车转向困难。

此时，为了使汽车能够转弯，一个轮胎将不得不打滑。

对于现代轮胎和混凝土道路来说，要使轮胎打滑则需要很大的外力，这个力通过车桥从一个轮胎传到另一个轮胎，这样就给车桥零部件产生很大的应力。

差速器是将发动机扭矩按两个方向分开的设备，可允许每次输出的扭矩以不同的速度旋转。

差速器的在汽车上的应用1－输入轴（将驱动差速器从动齿轮）；2－差速器壳体；3－行星齿轮；4－半轴齿轮（驱动两侧传动轴输出）；差速器结构图说明：这里的框架即是差速器壳体；太阳齿轮即是所说的半轴齿轮；如果想要改善这个现象使车辆在转弯时能够变的较为顺畅，就要让左边轮子慢一点，右边轮子快一点，用不同的转速来弥补距离的差异。

为了解决这个问题，一百年前，法国Renault （雷诺）汽车的创始人Louis Renault，就发明了差速器这个东西。

差速器的内主要是由螺旋环状齿轮（主齿轮）、行星齿轮和左右轴齿轮所组成的，有了差速器车辆在转弯时动力会透过变速箱，主传动轴将动力传至差速器使大的螺旋环状齿轮转动，在转弯时二边车轮的转速虽然不同，但透过行星齿轮后可自行调节左右车轮不同的速差，使车辆顺利的完成转弯的动作。

差速器工作原理与图片
差速器是一种用于汽车和其他车辆的机械装置，用于将引擎提供的动力传递到车轮，并在转弯时，允许车轮在不同的速度旋转，从而实现转弯。

差速器通过分配马力到车轮上，确保在转弯时车辆的稳定性和可控性，这是车辆安全性的必要条件。

差速器工作原理是，当车辆在直线行驶时，差速器的齿轮会自动将动力传递到车轮上，并且车轮会以相同的速度旋转。

当车辆转弯时，两边的车轮会以不同的速度旋转。

在此情况下，差速器的齿轮组开始工作，将动力传递到车轮上，以保证两个轮子的旋转速度不同。

这个过程确保车轮可以360度旋转，而不会故障或受损。

差速器通常由一系列齿轮组成，其中包括两个输入齿轮和两个输出齿轮。

差速器的输入齿轮由发动机的动力转速控制，输出齿轮将动力传递到车轮上。

当车辆转弯时，差速器的输出齿轮将动力分配到车轮上，让每个轮子可以按照需求的速度旋转。

差速器在车辆的稳定性和可控性方面起着至关重要的作用。

当车辆转弯时，车辆的内侧和外侧轮子速度以不同的速度旋转。

如果没有差速器，车轮将不能旋转并且可能导致车辆失控，尤其是在高速旋转中。

因此，差速器是汽车和其他车辆的重要组成部分，可确保该车辆在转弯时更加稳定和可控。

汽车差速器的结构和工作原理汽车差速器是一个差速传动机构，用来保证各驱动轮在各种运动条件下的动力传递，避免轮胎与地面间打滑。

当汽车转弯行驶时，外侧车轮比内侧车轮所走过的路程长(图1)；汽车在不平路面上直线行驶时，两侧车轮走过的曲线长短也不相等；即使路面非常平直，但由于轮胎制造尺寸误差，磨损程度不同，承受的载荷不同或充气压力不等，各个轮胎的滚动半径实际上不可能相等，若两侧车轮都固定在同一刚性转轴上，两轮角速度相等，则车轮必然出现边滚动边滑动的现象。

图1车轮对路面的滑动不仅会加速轮胎磨损，增加汽车的动力消耗，而且可能导致转向和制动性能的恶化。

若主减速器从动齿轮通过一根整轴同时带动两侧驱动轮，则两侧车轮只能同样的转速转动。

为了保证两侧驱动轮处于纯滚动状态，就必须改用两根半轴分别连接两侧车轮，而由主减速器从动齿轮通过差速器分别驱动两侧半轴和车轮，使它们可用不同角速度旋转。

这种装在同一驱动桥两侧驱动轮之间的差速器称为轮间差速器。

在多轴驱动汽车的各驱动桥之间，也存在类似问题。

为了适应各驱动桥所处的不同路面情况，使各驱动桥有可能具有不同的输入角速度，可以在各驱动桥之间装设轴间差速器。

差速器可分为普通差速器和防滑差速器两大类。

普通差速器的结构及工作原理目前国产轿车及其它类汽车基本都采用了对称式锥齿轮普通差速器。

对称式锥齿轮差速器由行星齿轮、半轴齿轮、行星齿轮轴（十字轴或一根直销轴）和差速器壳等组成（见图1）。

（从前向后看）左半差速器壳2和右半差速器壳8用螺栓固紧在一起。

主减速器的从动齿轮7用螺栓（或铆钉）固定在差速器壳右半部8的凸缘上。

十字形行星齿轮轴9安装在差速器壳接合面处所对出的园孔内，每个轴颈上套有一个带有滑动轴承（衬套）的直齿圆锥行星齿轮6，四个行星齿轮的左右两侧各与一个直齿圆锥半轴齿轮4相啮合。

半轴齿轮的轴颈支承在差速器壳左右相应的孔中，其内花键与半轴相连。

与差速器壳一起转动（公转）的行星齿轮拨动两侧的半轴齿轮转动，当两侧车轮所受阻力不同时，行星齿轮还要绕自身轴线转动--自转，实现对两侧车轮的差速驱动。

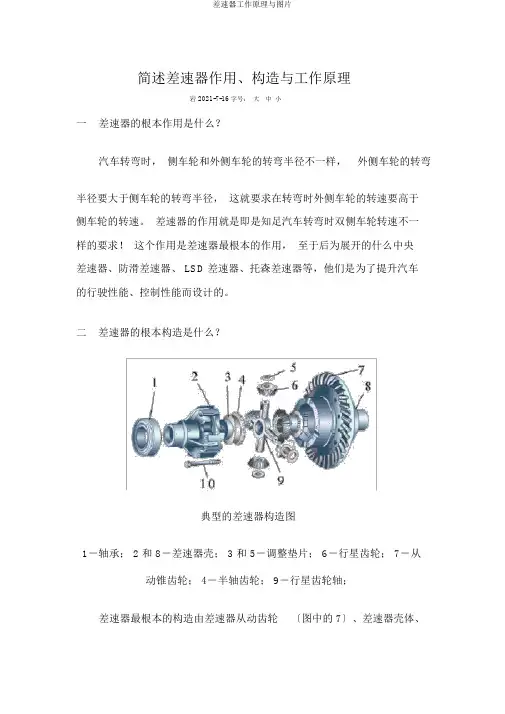

简述差速器作用、构造与工作原理岩2021-7-16字号：大中小一差速器的根本作用是什么？汽车转弯时，侧车轮和外侧车轮的转弯半径不一样，外侧车轮的转弯半径要大于侧车轮的转弯半径，这就要求在转弯时外侧车轮的转速要高于侧车轮的转速。

差速器的作用就是即是知足汽车转弯时双侧车轮转速不一样的要求！这个作用是差速器最根本的作用，至于后为展开的什么中央差速器、防滑差速器、 LSD差速器、托森差速器等，他们是为了提升汽车的行驶性能、控制性能而设计的。

二差速器的根本构造是什么？典型的差速器构造图1－轴承； 2 和 8－差速器壳； 3 和 5－调整垫片； 6－行星齿轮； 7－从动锥齿轮； 4－半轴齿轮； 9－行星齿轮轴；差速器最根本的构造由差速器从动齿轮〔图中的 7〕、差速器壳体、行星齿轮轴、行星齿轮、半轴齿轮构成；1－输入轴〔将驱动差速器从动齿轮〕；2－差速器壳体； 3－行星齿轮；4－半轴齿轮〔驱动双侧传动轴输出〕；差速器构造图说明：这里的框架即是差速器壳体；太阳齿轮即是所说的半轴齿轮；桑塔纳差速器构造图三差速器的传动原理是什么？差速器的动力输入：从动齿轮〔锥齿轮等〕，带动差速器壳体旋转；差速器的输出：两个半轴齿轮，连结双侧的传动轴〔也称为半轴〕将动力给双侧车轮；行星齿轮的自转：指的是行星齿轮绕行星齿轮轴的旋转；行星齿轮的公转：指的是行星齿轮绕半轴齿轮轴线的旋转；1直线行驶时差速器的工作状态：直线行驶差速器状态图直线行驶时，差速器壳体〔作为差速器的输入〕带动行星齿轮轴，进而带动行星齿轮绕半轴齿轮轴线公转，行星齿轮绕半轴齿轮轴线的公转将半轴齿轮夹持，带动半轴齿轮输出动力。

因此在直线行驱时：左边车轮转速〔即左边半轴齿轮转速〕＝右边车轮转速〔右半轴齿轮转速〕＝差速器壳体的转速。

2将车轮支起后，转一侧车轮，另一侧车轮将反向同速旋转，这是为何呢？多半人经历过这类状况：将汽车的驱动轮支起，变速器挂上档，假如转一侧车轮，另一侧车轮将反向旋转。

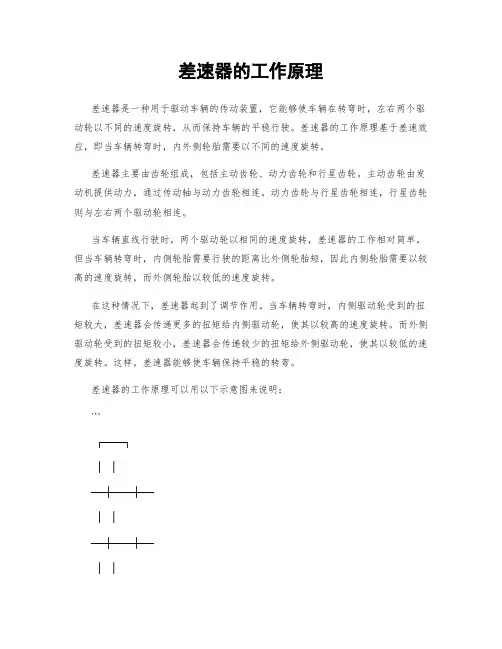

差速器的工作原理差速器是一种用于驱动车辆的传动装置，它能够使车辆在转弯时，左右两个驱动轮以不同的速度旋转，从而保持车辆的平稳行驶。

差速器的工作原理基于差速效应，即当车辆转弯时，内外侧轮胎需要以不同的速度旋转。

差速器主要由齿轮组成，包括主动齿轮、动力齿轮和行星齿轮。

主动齿轮由发动机提供动力，通过传动轴与动力齿轮相连。

动力齿轮与行星齿轮相连，行星齿轮则与左右两个驱动轮相连。

当车辆直线行驶时，两个驱动轮以相同的速度旋转，差速器的工作相对简单。

但当车辆转弯时，内侧轮胎需要行驶的距离比外侧轮胎短，因此内侧轮胎需要以较高的速度旋转，而外侧轮胎以较低的速度旋转。

在这种情况下，差速器起到了调节作用。

当车辆转弯时，内侧驱动轮受到的扭矩较大，差速器会传递更多的扭矩给内侧驱动轮，使其以较高的速度旋转。

而外侧驱动轮受到的扭矩较小，差速器会传递较少的扭矩给外侧驱动轮，使其以较低的速度旋转。

这样，差速器能够使车辆保持平稳的转弯。

差速器的工作原理可以用以下示意图来说明：```┌───┐│ │──┼───┼──│ │──┼───┼──│ │└───┘```上图中，左右两个齿轮表示两个驱动轮，中间的齿轮表示差速器。

当车辆直线行驶时，齿轮以相同的速度旋转，差速器的齿轮没有发生相对转动。

但当车辆转弯时，内侧驱动轮需要以较高的速度旋转，差速器的齿轮会发生相对转动，使内侧驱动轮旋转更快，而外侧驱动轮旋转较慢。

差速器的工作原理不仅适用于汽车，还适用于其他需要转弯的机械装置，如拖拉机、铲车等。

差速器的设计和材料选择对车辆的性能和耐久性有着重要影响，因此在制造差速器时需要考虑各种因素，如扭矩传递的平衡、齿轮的强度和耐磨性等。

总之，差速器是一种关键的传动装置，它能够使车辆在转弯时保持平稳行驶。

通过差速器的工作原理，车辆的左右驱动轮能够以不同的速度旋转，从而适应转弯时的需要。

差速器的设计和制造需要考虑多个因素，以确保其性能和耐久性。
