煤巷锚杆支护技术教学课件PPT

煤巷锚杆支护技术教学课件PPT

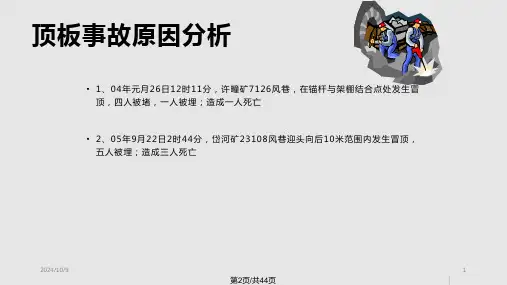

❖ （3）锚杆支护的巷道围岩变形量通常要比棚式支护减 少一半以上；（4）减少支护材料的运输和装卸支架工 作量，减轻工人的劳动强度和改善作业环境；（5）能 够保持两道和开切眼的畅通，为回采工作面快速推进和 高产高低成本生产创造有利条件；（6）锚杆支护巷道 施工简单，机械化程度高，可大幅度降低巷道支护成本， 提高掘进速度和生产效率。（7）降低支护成本，采用 锚杆支护可以大幅度节约大量钢材、木材等支护材料， 降低支护成本，有利于节约自然资源，改善生态环境。 （8）提高掘进速度，锚杆支护巷道施工简单、机械化 程度高，随着锚杆机具、掘进机及其配套设备性能的完 善与提高，配套材料，如钻头、钎杆性能的提高，以及 一大批锚杆支护材料的应用，巷道掘进速度和生产效率 可大幅提高。
5)国内情况
自50年代以来，锚杆支护技术在我国也得到了逐步 应用，煤矿于1956年开始使用锚杆，主要是机械端锚 和钢丝绳砂浆无托盘锚杆，用在较稳定的岩石巷道中， 70～80年代，国家科技攻关中一直将软岩锚杆支护列 为主攻方向之一，80年代末期，开始引进澳大利亚技 术，树脂锚杆研制成功并推广应用，煤巷锚杆进入发 展的快车道，Ⅰ、Ⅱ、Ⅲ类巷道锚杆支护很快取得成 功，Ⅳ、Ⅴ类巷道也积累了很多经验，煤巷锚杆的推 广应用力度进一步加强，但由于我国煤矿地质条件相 对于美国、澳大利亚、英国等更加复杂，我国煤巷锚 杆支护不仅要使用在煤质中硬、围岩稳定程度较高的 Ⅰ、Ⅱ、Ⅲ类回采巷道，而且要使用在软岩回采巷道、 深井巷道、沿空掘巷等复杂困难条件下，所以总体使 用比重较低，各地区发展很不平衡。
美国的主要经验是：将锚杆加工产业化；锚杆支护作为一门技 术，而非材料消耗、废品利用，形成了锚杆产品的多样化、多系 列，以适应各种不同的条件；锚杆设计、制造、服务一体化；将 高新技术用于锚杆设计；强调锚杆的高强度、高预拉力，并将锚 杆的预拉力作为锚杆支护的主要参数进行设计，形成了不同与其 它国家的锚杆支护方法。

《锚杆支护技术》课件

《锚杆支护技术》课件
安全性。
输标02入题
加强锚杆支护技术的实验研究，通过模拟实际工程条 件下的锚杆受力状态和岩土变形情况，揭示锚杆与岩 土体之间的相互作用机制。
01
03
结合现代信息技术和数值计算方法，开发智能化的监 测系统和数值模拟软件，实现锚杆支护技术的信息化
和智能化。
04
探索新型的锚杆材料和加工工艺，提高锚杆的承载能 力和耐久性，以满足更高要求的岩土加固工程需求。
施工简便
锚杆支护施工工艺相对简单， 不需要大型机械设备，可以大
幅缩短工期。
锚杆支护技术的局限性
地质条件限制
锚杆支护的效果受地质条件影响较大 ，对于复杂的地质结构，可能需要更 精确的设计和施工方法。
材料要求高
锚杆支护对材料的要求较高，需要高 质量的钢材和特殊的锚固剂，增加了 材料成本。
施工质量影响大
锚杆的工作原理主要基于摩擦力和粘结力。通过锚杆与岩土体之间的摩擦力和粘 结力，将岩土体紧密地连接在一起，形成一个整体，提高岩土体的承载能力和稳 定性。
锚杆的受力分析
锚杆的受力分析主要包括拉拔力和剪切力两个方面。拉拔力 是指锚杆受到的垂直于杆轴向的力，剪切力是指锚杆受到的 沿着杆轴向的力。
在锚杆支护技术中，需要根据岩土体的性质和工程要求，对 锚杆的受力进行详细的分析和计算，以确保锚杆能够满足工 程需求，并保证工程的安全性和稳定性。
锚杆支护技术具有施工简便、快速、安全可靠 等优点，适用于各种复杂地形和地质条件的岩 土加固工程。
锚杆支护技术在实际应用中需根据工程地质条 件、环境因素和工程要求进行合理的设计和施 工，以达到最佳的加固效果。
对未来研究的建议与展望
进一步研究锚杆支护技术的理论体系，完善锚杆设计 计算方法和施工工艺，提高锚杆支护技术的可靠性和

桩基锚杆防水施工管控要点PPT精品文档

桩基锚杆防水施工管控要点PPT精品文档
• 桩基锚 • FS-ZM-2 杆
图示
抗浮锚杆防水构造示意图
• 抗浮锚杆防水构造
桩基防水构造示意图
标准要点
锚杆端头要剔凿至设计标高， 并用聚合物水泥防水砂浆找平； 抗浮锚杆垫层上半径250mm 范围内涂刷水泥基渗透结晶型 防水涂料
锚杆周边铺贴卷材防水附加层 防水卷材同锚杆交接处采用灌
注遇水膨胀止水胶或防水密封 膏封闭严密 锚杆钢筋根部安装自粘式缓膨 胀型遇水膨胀止水环，并采取 保护措施
标准要点பைடு நூலகம்
桩头清理后，顶面和侧面涂刷 水泥基渗透结晶型防水涂料， 并延伸到周边底板垫层不小于 250mm
桩头周边应铺贴卷材防水附加 层
底板防水卷材与桩头侧壁相交 处采用防水密封膏进行封闭
桩头每根钢筋根部安装缓膨型 遇水膨胀止水环，并采取保护 措施
• 桩基锚 • FS-ZM-1 杆
图示
• 桩基防水构造

锚杆ppt课件

锚杆ppt课件

锚杆的应用场景
岩土工程
建筑结构
在岩土工程中，锚杆被广泛应用于隧 道、地下洞室、边坡等工程中，用于 加固和稳定岩土结构。
在高层建筑、大跨度结构等建筑结构 中，锚杆被用于固定和支撑建筑结构 ，提高结构的抗震性能和稳定性。
桥梁工程
在桥梁工程中，锚杆常被用于固定桥 梁支座、桥墩等部位，提高桥梁的整 体稳定性和安全性。
采用绿色环保技术，如环保材料、节能技术等，降低锚杆施工对环 境的影响。
锚杆在未来工程中的应用前景
高层建筑
01
随着高层建筑的发展，对锚杆的需求将不断增加，用于高层建
筑的桩基、基坑支护等。
地下工程
02
在地铁、隧道、地下商场等地下工程中，锚杆将发挥重要作用
，用于支护、加固等。
边坡工程
03
在边坡工程中，锚杆可用于边坡加固、滑坡治理等，提高边坡
的稳定性和安全性。
THANK YOU
。
材料准备
采购符合要求的锚杆、 水泥、砂石等材料，确
保质量合格。
场地准备
清理施工现场，确保作 业面平整、无障碍物。
锚杆的施工流程
清孔
用高压空气清除孔内残渣，确 保孔内干净。
注浆
用注浆机将配置好的水泥砂浆 注入锚杆孔中，使锚杆与岩土 体紧密结合。
成孔
根据设计要求，使用钻机在岩 土中钻出锚杆孔。
置入锚杆
。
验收标准
锚杆施工质量需符合国家相关 规范和设计要求，确保工程安
全。
05
锚杆的维护与保养

锚杆的日常检查与维护
01
02
03
锚杆的外观检查
每日对锚杆进行外观检查 ，查看锚杆是否有裂纹、 变形或腐蚀现象。

《锚杆锚索工程》课件

《锚杆锚索工程》课件

日常维护与保养
定期清洁
定期清除锚杆锚索表面的灰尘和污垢，保持 其外观整洁。
涂装保护
对锚杆锚索表面进行涂装保护，防止腐蚀和 磨损。
检查紧固件
定期检查锚杆锚索的紧固件，如螺栓、螺母 等，确保其紧固完好。
定期检测
定期对锚杆锚索进行质量检测，及时发现并 处理潜在问题。
常见问题的处理方法
锈蚀问题
对锈蚀部位进行除锈处理，并进行涂装保护 。
感谢您的观看
THANKS
锚索
一种用于深部岩土加固的高强度 钢索，通过一端固定在岩土中， 另一端与结构物连接，起到传递 大拉力的作用。
锚杆锚索工程的应用领域
01
02
03
岩土工程
锚杆锚索广泛应用于岩土 工程领域，如边坡加固、 隧道支护、地下工程等。
桥梁工程
在桥梁建设中，锚杆锚索 常用于桥梁墩台基础的加 固和桥墩之间的连接。
隧道工程
智能化设计
利用计算机模拟技术，实现锚杆锚索工程的智能化设计，提 高设计效率和准确性。
智能化施工
通过引入机器人和自动化设备，实现锚杆锚索工程的智能化 施工，提高施工质量和安全性。
绿色施工在锚杆锚索工程中的发展
环保材料
优先选择环保、可再生的材料，减少 对环境的破坏和污染。
节能减排
通过优化施工工艺和设备，降低能耗 和减少排放，实现绿色施工。
《锚杆锚索工程》PPT 课件
目录 CONTENT
• 锚杆锚索工程概述 • 锚杆锚索的种类与选择 • 锚杆锚索工程的施工工艺 • 锚杆锚索工程的质量检测与维护 • 工程案例分析 • 未来发展趋势与展望
01
锚杆锚索工程概述
锚杆锚索定义
锚杆
一种用于加固岩土工程的杆件， 通过一端固定在岩土中，另一端 与结构物连接，起到传递拉力的 作用。

GBT35056-2018煤矿巷道锚杆支护技术规范PPT幻灯片课件

GBT35056-2018煤矿巷道锚杆支护技术规范PPT幻灯片课件

地质构造
巷道周围地质构造的分布情况，由工作面地质说明书给出
水文地质条件
巷道涌水量、水质等参照工作面地质说明书；水对围岩物 理力学性质的影响通过实验确定
巷道埋深
地表到巷道地板的垂直距离
技术要求
2 技术要求 2.1 现场调查与巷道围岩地质力学评估
2.1.1 锚杆支护设计前应进行现场调查与巷道围岩地质力学评估。巷道围岩地质力学评估基
煤矿巷道锚杆支护技术规范
中华人民共和国国家标准 GB/T 35056—2018
目录
CONTENTS
1 适用范围 2 技术要求 3 质量检测
4 支护监测 5附 录 6 参考文献
PART ONE
适用 范围
本标准规定了煤矿巷道锚杆支护技术的 术语和定义、技术要求、锚杆支护施工 质量及锚杆支护监测
本标准适用于煤矿岩巷、煤巷及半煤岩 巷的锚杆支护
1）工程类比法：根据已经支护巷道的实践经验，通过类比，直接提出锚杆支护初始设计。应 保证设计巷道与已支护巷道在地质与生产条件、围岩物理力学性质、原岩应力等方而相似。也可 根据巷道围岩稳定性分类结果进行锚杆支护初始设计；
2.1.11 在现场调查与巷道围岩地质力学参数测试完成后进行巷道围岩地质力学评估。首先确定 评估区域，铺杆支护设计应限定在该区域内，并分析巷道服务期间影响锚杆支护性能其他因素。
2.1.12 根据巷道围岩地质力学评估结果进行巷道围岩稳定性分类，确定评估区域的巷道是否适 合采用锚杆支护。
2.1.13 在一个地点获取的地质力学参数用于同一层位的其他地点时，应进行充分的现场周研和 分析、评估。
础参数见表 1。
续上表
表 1 巷道围岩地质力学评估基础参数
序号 10
11

静压锚杆桩施工工艺流程精品PPT课件


2 长度 3 矢高
>0 ≤1‰桩长
4 端中
≤2
心线的倾斜值
锚杆
气保焊焊丝
压桩前准备工作
套箍加工
放样、开孔、植锚
植锚孔施工
植锚
压桩
支设压桩架
第一节钢管桩安装
安装千斤顶
压桩
桩身垂直度控制
接桩
焊接1
焊接2
压（送）桩结束
压桩力控制
You Know, The More Powerful You Will Be
结束语
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
讲师：XXXXXX XX年XX月XX日
记录（时间、单位冲程、入土深度、压力值、）
封桩
抽水（排除钢管桩内的积水）
灌注混凝土
防水施工（二道遇水膨胀止水条）
底板钢筋恢复
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
静压锚杆桩工艺流程
主 要设备
压桩架
液压泵站
千斤顶（50T、100T、200T、320T）
电动葫芦
电焊机
氧焊
空气压缩机
植锚钻机
水泵
主要材料
钢管（Φ426×14）
钢管桩制作允许偏差
序号 项 目
允 许 偏 差（mm）
1 外径或断 桩端部 ±0.5%外径或边长
面尺寸
桩身 ±1%外径或边长

《锚杆锚索工程》课件

锚索
一种高强度钢丝束，通过注浆方 式固定在岩土体中，起到传递拉 力的作用，常用于大型结构物的 加固和边坡防护。
锚杆锚索工程应用领域
岩土工程
锚杆锚索广泛应用于岩土工程中，如隧道、 地下工程、边坡防护等。
桥梁工程
在桥梁建设中，锚杆锚索常用于桥梁墩台基 础的加固。
水利工程
在水利工程中，锚杆锚索用于大坝、水库的 加固和防护。
04
根据施工工艺进行选择，如需进行注浆工艺时则选用 注浆锚杆或锚索。
03
锚杆锚索工程设计
锚杆锚索设计基本原则
安全可靠
锚杆锚索设计应确保工 程安全可靠，满足结构 稳定和安全防护要求。
经济合理
在满足安全可靠的前提 下，应尽量降低工程成
本，提高经济效益。
施工方便
设计应考虑施工的可行 性和方便性，尽量减少
工程实例二：边坡加固工程
总结词
边坡加固工程是另一个常见的锚杆锚索工程应用领域，通过在边坡上设置锚杆和锚索，提高边坡的稳 定性和安全性。
详细描述
在边坡工程中，为了防止边坡滑移和坍塌，通常采用锚杆和锚索进行加固。锚杆和锚索的插入深度和 方向需要根据边坡的实际情况进行设计，以确保其能够有效地传递荷载并提高边坡的整体稳定性。此 外，为了保护锚杆和锚索不受腐蚀和机械损伤，通常需要进行防腐和防护处理。
《锚杆锚索工程》PPT课件
目录
• 锚杆锚索工程概述 • 锚杆锚索种类与特性 • 锚杆锚索工程设计 • 锚杆锚索工程施工工艺 • 锚杆锚索工程实例分析 • 锚杆锚索工程未来展望
01
锚杆锚索工程概述
锚杆锚索定义
锚杆
一种用于加固岩土体的杆件，通 过一端固定在岩土体中，另一端 与结构物相连，起到传递拉力的 作用。

《锚杆支护技术》课件


总结
锚杆支护技术在工程中扮演着重要的角色，能够提高结构的稳定性和安全性。 未来，锚杆支护技术将继续发展，并在更多领域得到应用。
《锚杆支护技术》PPT课 件
# 锚杆支护技术
什么是锚杆支护技术？
锚杆支护技术是一种用于加固和支持结构的工程技术，通过将锚杆固定在岩体或土体中来增强结构的稳定性和 承载能力。 锚杆支护技术具有灵活性和可调性，适用于各种地质条件和工程需求。
锚杆支护的分类
按杆型分类： 1. 爆破锚杆：通过爆破方法将锚杆安装在岩体中。 2. 视轨锚杆：利用视轨和滑块将锚杆与岩体或土体连接。 3. 螺杆锚杆：通过旋转螺杆将锚杆与岩体紧密结合。
按锚杆材料分类： 1. 钢筋锚杆：由高强度的钢筋组成。 2. 计划锚杆：由预应力钢绞线组成。 3. 组合锚杆：由不同材料组合而成。
按锚杆作用方式分类： 1. 弯曲锚杆：用于抵抗岩体的弯曲破坏。 2. 拉伸锚杆：用于抵抗岩体的拉伸破坏。 3. 剪切锚杆：用于抵抗岩体的剪切破坏。
锚杆支护的施工步骤
施工步骤： 1. 锚杆前处理：清理锚杆安装区域并检查地质条件。 2. 锚杆钻孔：使用钻机在岩体或土体中钻孔以安装锚杆。 3. 锚杆注浆：通过注浆作用将锚杆与岩体或土体结合。 4. 锚杆加勾：根据设计要求将锚杆进行加勾，增加连接性和支撑能力。
锚杆支护的质量控制
锚杆的质量标准需满足相应规范和设计要求，并通过质量检测机构进行评估。 质量控制方法包括：杆身质量检测、注浆质量检测、加勾质量检测等。
锚杆支护技术在工程中的应用
锚杆支护技术在各种工程中广泛应用： 1. 地下洞室工程：用于加固洞室的岩体，增强结构的稳定性和安全性。 2. 公路隧道工程：用于增加隧道的支撑能力，防止岩体垮塌和滑坡。 3. 水电工程：用于加固水电站的堤坝和开挖面，提高结构的： 1. 提高结构的稳定性和承载能力。 2. 适用于各种不同地质条件和工程需求。 3. 施工速度快，成本相对较低。

《锚杆锚索工程》课件

详细阐述锚杆锚索的施工过程，包括钻 孔、灌注、张拉和固定等。
施工注意事项
强调在施工过程中需要注意的关键要点 和安全事项。
锚索的种类和材料
ห้องสมุดไป่ตู้
钢绞线锚索
介绍钢绞线锚索的结构和材料 特点，以及它在土木工程中的 应用。
CFRP锚索
详细描述CFRP锚索的优点和使 用范围。
钢丝绳锚索
论述钢丝绳锚索的特性和在土 木工程中的重要作用。
施工技术与注意事项
1
施工中的常见问题
2
介绍施工过程中常见的问题和挑战，并
提供解决方案。
3
锚杆锚索的施工流程
锚杆与锚索的区别
锚杆
独立承受荷载，并将荷载传递到地基或混凝土结 构中。
锚索
通过预应力或张拉力分担和传递荷载，以增强结 构的稳定性。
锚杆的种类和材料
预应力锚杆
介绍预应力锚杆的工作原理和常见应用领域。
理想锚杆
详细描述理想锚杆的特点和材料。
螺纹锚杆
论述螺纹锚杆的用途和优势。
高锰钢锚杆
探讨高锰钢锚杆在特殊工程中的应用和性能。
《锚杆锚索工程》PPT课 件
锚杆锚索工程是一种关键的土木工程，它在基础设计和施工中起着至关重要 的作用。本课件将深入探讨锚杆锚索工程的定义、作用和重要性。
工程概述
锚杆锚索工程的定义
详细介绍锚杆锚索工程的概念和定义，以及它 在土木工程中的应用。
锚杆锚索工程的作用和重要性
强调锚杆锚索工程在土木工程中的重要作用以 及它对结构稳定性和安全性的影响。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5.3 锚杆施工
5.3.2 施工准备工作
施工前调查； 施工组织设计； 钻机作业空间及场地的平整； 钻孔机械、张拉机具、注浆设备等机械设备选定； 材料的准备； 电力供应以及给排水条件。
5.3 锚杆施工
5.3.3 锚杆成孔工艺 应满足设计要求的孔径、长度和倾角。
（1）一般要求 对锚固区段的位置和岩土分层厚度进行验证； 不同的岩土条件，应选用不同的钻机和钻孔方法； 优先采用无水钻孔法，其次采用清水钻孔法，最后采用泥浆护壁钻孔法； 清水钻孔法和泥浆护壁钻孔法要求用清水充分清洗孔壁； 若地下水从钻孔内流出，可采取注浆堵水，防止锚固段浆液流失； 判断地层的透水强度 对于滑坡整治和斜坡稳定的工程，采用固结灌浆改良地层或无水钻孔法。
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
（3）荷载集中型与荷载分散型锚杆
荷载集中型 荷载分散型
荷载集中型锚杆粘结应力分布特征
压力分散型锚杆(单孔复合锚固）粘结应力分布特征
(4) 机械固定型和胶结固定型锚杆
机械固定型—楔缝式锚杆
机械固定型—涨壳式锚杆
法国生产的涨壳锚杆
南非贝尔公司涨壳锚杆
5.3 锚杆施工
（2）钻孔精度 钻孔精度视结构物的重要程度和使用目的有所不同。 《土层锚杆设计与施工规范》CECS22－90规定：
钻孔水平方向孔距误差≤50mm； 垂直方向孔距误差≤100mm； 钻孔底部的偏斜尺度≤锚杆长度的3％。
5.3 锚杆施工
（3）钻孔机械和钻孔方法 小直径短锚杆的钻孔：
Φ≤45mm，L≤4.0m ——气动冲击钻机
每米厚度注浆压力可Leabharlann 2.2MPa。5.3 锚杆施工
5.3.6 锚杆张拉、锁定
（1）设备
张拉油泵
2）锚杆张拉要求
通过张拉设备使锚杆杆体的自由段产生弹性变形，从而对锚固结构产生所 要求的预应力值。
锚固体和台座的混凝土强度达到15MPa后方可进行张拉。 正式张拉前应进行预张拉，预张拉力取设计轴向拉力值的10~15%。 永久锚杆张拉控制应力≤0.6fptk，临时锚杆张拉控制应力≤0.65fptk。 锚杆宜超张拉10~20%，再卸荷至设计拉力值后锁定。
5.3 锚杆施工
5.3.4 杆体制作和安放 (1) 杆体制作 粗钢筋或精轧螺纹钢筋: 外端加工成螺纹，每隔2~3m安放 隔离件，可用套筒连接。预应力锚杆自由段除涂防腐涂料 外，还应套上塑料管或包裹塑料布进行防腐和隔离。 多股钢绞线：呈波浪形，通过夹紧环和扩张环（隔离环）的 交替设置而成。
粗钢筋杆体制作
粗钢筋连接——闪光对焊
粗钢筋连接——冷挤压套筒连接
临时性锚索杆体构造
5.3 锚杆施工
(2) 杆体安放 杆体与注浆管同时插入钻孔底部； 对于土层锚杆，要求钻孔完后立即插入杆体； 锚杆有支架一面向下； 若钻孔使用套管，则在插入杆体灌浆后再拔出套管； 小口径锚杆孔，要求灌浆后再插入杆体。 两根以上杆体，应间隔2～3m点焊成束；
拉力
预应力锚杆
非预应力锚杆
预应力锚杆与非预应力锚杆结构构造比较 （a）预应力锚杆 (anchor) （b）非预应力锚杆(bolt)
锚杆位移
（2）拉力型锚杆与压力型锚杆
拉力型锚杆和压力型锚杆结构示意图
(a)拉力型锚杆
(b)压力型锚杆
拉力型与压力型锚杆的荷载分布 （77年Mastrantuono与Tomiolo报导）
5.3 锚杆施工
5.3.5 注浆 （1）注浆目的：将锚杆与地层固定，并对锚杆加以保护。 （2）注浆设备：磅秤、搅拌机、压浆泵 （3）注浆材料：水泥浆或水泥砂浆；浆体强度≥30MPa；
水灰比0.4～0.5；灰砂比1:1或1:0.5；可掺入外加剂。
5.3 锚杆施工
（4）注浆方法 一次注浆法：无压灌浆 封口 补压灌浆 二次注浆法：锚固段灌浆 养护、张拉 自由段灌浆 注浆压力：压力越大，承载力越高；
臂或多臂凿岩台车
高效移动式单
大直径长锚杆的钻孔：
Φ＝60～168mm，L＝5～50m
钻等。
——采用冲击钻、潜孔钻、回旋钻 、螺旋
5.3 锚杆施工
钻机选择：岩土类型、钻孔直径、钻孔长度、接近锚 固工作面的条件、所用冲洗介质的种类、锚杆类型、 钻进速度等。
钻进方法：螺旋式、冲击式、回旋式、冲击回旋式、 回旋冲击反循环、潜孔锤。
锚体材料
钢筋
钢管
钢绞线 无粘结预应力钢绞线
水泥系灌浆材料
水 水泥 细骨料 外加剂
承载体
钢板承载体
锚头材料
高分子聚酯纤维增强塑料
OVM锚具 YGM精轧螺纹钢锚具 LM锚具
承压板、台座
防腐材料及其他材料
防腐油脂 锚杆杆体护管
隔离架
5.3 锚杆施工
5.3.1 锚杆施工工序 ① 施工准备 ② 锚杆孔钻凿 ③ 锚杆的制作与安放 ④ 锚杆注浆 ⑤ 锚杆的张拉与锁定 ⑥ 锚头封头
锚杆施工技术
5.1.2 锚杆技术应用 （1）边坡工程应用
（2）山体加固
（3）抗浮工程应用
首都国际机场地下室抗浮锚固工程 （4）深基坑锚固工程
（5）抗倾覆的结构工程 （6）隧洞与地下工程应用
（7）特种结构物的锚固与稳定 用预应力锚杆加固边坡以支承桥基
5.1.3 锚杆的类型 （1）预应力锚杆与非预应力锚杆
长摩擦型锚杆
缝管锚杆结构构造
1－开缝钢管；2－挡环；3－托板
水胀式锚杆——是利用高压水使钢管膨胀，将其全长 固定在钻孔中。
将Φ41mm钢管 机械整形成 Φ28mm杆体 高压水膨胀 水胀式锚杆
5.1.4 锚杆的构造
锚杆的构造包含锚固体（内锚头）、拉杆及锚头（外锚头）三个基本部分组成。
5.2 锚杆材料
胶结固定型——树脂胶结锚杆
(a)树脂固定的张拉锚杆
缓凝树脂
(b)全长用速凝和缓凝树脂的张拉锚杆
速凝树脂
(c)全长用树脂锚固的非张拉锚杆
胶结固定型——水泥浆胶结锚杆
机械固定与胶结料固定相结合的锚杆
涨壳式中空灌浆锚杆
Williams公司的涨壳式中空锚杆的细部构造及工作原理 (a)细部构造； (b)涨壳工作时形成的抗力
威廉姆斯岩石锚杆注浆浆液流动图
（5）扩体型锚杆
锚杆荷载传递方式的比较
(a)摩擦型
(b)摩擦－支承复合型
底端扩体型锚杆
用旋转叶片形成的扩体锚杆
（固定地层：砂； 固定长度：6～10m； 极限承载力：900～1400 kN 比Φ=12cm锚杆承载力提高2～3倍）。
多段扩体型锚杆
（6）缝管锚杆与水胀式锚杆 ——全
