挡墙工程施工概略经现场勘察，土方开挖没法放坡，需在土方四周支护钢筋砼挡墙板，距基础外边工作面宽 1 米，砼墙高 3 米，厚 300mm，底部放脚高500mm，宽 1300mm，配置双层双向Φ16@150, 拉筋φ8@600。

、施工部署（一）. 工程质量目标在此我们将严格依照施工组织设计精心组织施工，确立工程质量按国家查收标准GB50300—2001《建筑工程施工质量查收一致标准》进行查收，并由建设单位、监理单位、设计单位评定工程质量一定达到合同商定的合格标准。

（三）. 施工组织1.技术准备（1）. 组织施工技术人员阅读施工图，写出读图记录，并汇总施工图中存在的问题，以利在设计图纸会审交底会上一致解决。

（2）. 准备本工程需用的施工查收规范及标准。

（3）. 写出沙浆和砼配合比试配拜托书，送原资料检验，进行沙浆、砼配合比试配工作。

（4）. 提出原资料计划、半成品加工计划。

（5）. 搞好施工现场平面部署规划。

（6）. 编制施工组织设计。

（7）. 成立工程施工质量检验制度。

（8）. 施工前对施工仪器进行检验校核。

施工仪器及通信设备采纳计划以下表：序号仪器名称单位数目用途及说明1 全站仪台 1 施工定位、放线用2 水平仪台 1 标高定位用3 吊线锤个4 检查用4 50m钢卷尺把 1 施工、放线用5 30m钢卷尺把 1 施工、放线用6 5m钢卷尺把 5 施工、放线用7 无线对讲机对 1 现场联系用8 计算机台 1 编制施工方案、估算、计划用9 打印机台 1 打印各样文件10 数码照像机部 1 采集图片资料施工设备选择及部署依据工程进度和生产需要，合理计划、确立该工程机械和设备种类和数目。

详下表：名称、类型规格型号额定功率单位数目锚杆钻机XY300-1 18kW 台 6灰砂拌合机HJ350 5.5 kW 台 1钢筋切断机Ф40 3 kW 台 1沙浆泵Ф40 5.5 kW 台 1钢筋曲折机GJ7—40 3 kW 台 1钢筋调直机GJ6—4/8 3 kW 台 1沟通电焊机500kVA 15kW 台 1砼拌合机HJ350 5.5 kW 台 1空压机18kw 台 1名称、类型规格型号额定功率单位数目柴油发电机80kw 台 2 主要脚手架用量计划表序号名称单位数量备注1 φ48建筑用钢管m 6000 脚手架及防备架用2 直角扣件个2500 脚手架及防备架用3 对接扣件个600 脚手架及防备架用4 旋转扣件个300 脚手架及防备架用6 2.8m长竹跳板块500 脚手架及防备架用7 密眼安全网21000 脚手架及防备架用m支撑系统及模板设计及验算（一）。

技术交底手机震动，来一条微信消息，他说：“我开好房间了，等你！他们都说你技术好，我想试试真假。

真的，我平时对你也不错吧，你可不能让我干等着呀。

”她回：“那好吧，你先等我，我在家里，先洗个澡，换身衣服吧。

”半个小时后，她问：“你在哪里开房？”“欢乐斗地主，电信一区，12号房间，不见不散哦。

”“给老娘滚！”当然，以上是个笑话。

不过，近日成都一家燃气公司也发生了一件类似的事情，董事长在微信里发了一个六十块钱的红包，三名员工一时手痒，按耐不住诱惑，结果伸手一抢纷纷中招：工作时间玩手机，罚款五百！在面对记者采访时，董事长表示：“我为了了解大家的思想动态，所以加入了员工的微信群里。

”贵董事长显然忘记了，微信是一款私人社交APP,主要用于朋友间的情感交流，如果谈工作，我们有OA或IMO等专门的办公协作软件。

如果公司实在不成气候，一时没有使用这样的专业应用程序，也应当提前与员工约定，公司把QQ或者微信当做办公交流的专用软件。

没有事先的约定，董事长从微信里冒出来，就是以“朋友”的身份，而非“老板”的身份。

朋友发红包，抢还是不抢呢？朋友上班抢红包，罚还是不罚呢？显然，天真的员工把董事长当做了朋友，所以抢了红包，而老谋深算的董事长没有把员工当做朋友，所以罚了员工。

试探是一把双刃剑，你在试探别人的时候，往往先暴露了自己。

然而，朋友圈里的试探之风经久不衰。

最常见的试探：“清清吧，不用回。

试试吧，复制我发的消息，找到微信里的设置，通用，群发助手，全选，粘贴复制的信息发送就行，谁的发送失败了，就是把你拉黑了，你再扔掉那些尸体就OK啦！”发出这种试探信息的人，骨子里肯定极端自卑，而且平时很可能不大受待见，要不怎么老怀疑自己被朋友删了呢？像马云，我猜他一定不会纠结于自己是不是被微信好友给删了。

我一般收到这样的消息，会当下把对方拉黑。

既然你连这点做人的底气都没有，咱俩之间的友谊连这点信任的基础都没有，我还有必要把你保留在我的朋友圈里吗？试探朋友关系的升级版，是在朋友圈求助。

目录1、工程概况 (2)1.1主要工程量 (2)1.2设计参数 (2)2、机构组成 (2)2.1主要管理人员配置 (2)2.3主要机械设备配置 (3)2.3管理机构图 (3)3、施工工艺 (4)3.1锚杆格梁施工工艺 (4)3.2施工过程控制方法 (6)4、质量管理情况 (8)4.1现场质量管理体系 (8)4.2质量控制及标准 (8)4.3过程质量控制 (9)4.4过程质量检查 (9)4.5质量保证措施 (9)4.6质量标准 (9)5、施工安全及文明施工 (10)6、施工中技术的运用 (10)6.1钢筋制作安装工艺 (10)6.2模板制作安装工艺 (10)6.3混凝土浇筑工艺 (11)7、施工中的体会 (11)8、经验总结 (14)8.1施工准备经验总结 (14)8.2施工过程经验总结 (14)9、首件工程施工技术总结 (14)10、首件工程结论 (14)11、首件工程的推广和运用 (15)锚杆格梁首件工程施工总结本次选择DK0+070～DK0+190段右侧锚杆格梁施工作为本标段锚杆格梁防护工程的首件工程，于2011年10月6日开始施工，10月21日施工完成。

为指导以后施工，10月22日晚上，项目部组织主要技术管理人员，对该首件工程作了施工总结，对首件施工总结如下。

1、工程概况1.1主要工程量挖基：56m3；C20混凝土格梁：55m3；HPB235钢筋：1411kg；锚杆HRB335钢筋：4776kg；HRB335钢筋：6284kg；M10肋条砂浆：1m3；φ100mm钻孔884m；φ22mmPVC管936m。

1.2设计参数锚杆成孔直径φ130mm，每根锚杆采用φ28螺纹钢筋，长度8m，与水平面夹角20°。

锚杆格梁纵、横砼梁截面30cm×30cm，格梁嵌入深度20cm，植物防护厚度10cm，格梁内客土植草，喷混植生。

锚杆格梁主筋直径φ20螺纹钢筋；箍筋φ8园钢，间距20cm；钢筋保护层厚度50mm。

高边坡专项施工方案-锚杆框格梁防护工程施工施工工艺流程1、锚杆框格梁施工工艺流程施工工艺流程：边坡开挖→测量放线→搭设脚手架→钻孔→清孔→安装锚杆（与注浆管一起）→注浆→补浆（根据实际情况而定）→施工框格梁。

图1 锚杆框格梁施工流程图各工序施工方法1、锚杆孔测量放样按设计立面图要求，在锚杆施工范围内，起止点用仪器设置固定桩，中间视条件加密，并应保证在施工阶段不得损坏。

其它孔位以固定桩为准钢尺丈量，全段统一放样，锚杆孔位应按设计要求准确放置于坡面上，孔位允许偏差±100mm,锚孔深度不小于设计长度,也不宜大于设计长度的500mm;锚杆体长度允许偏差-30～100mm; 锚杆的钻孔斜度(倾角)允许偏差±1°。

测定的孔位点，埋设半永久性标志，严禁边施工边放样。

竖梁的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，其间距可适当调整。

如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。

2、脚手架搭设根据高边坡坡比（1：0.75/1：0.5）坡比及框格梁布置情况进行脚手架设计，脚手架钢管采用φ48×3钢管，钢管横向间距为1.5m，纵向及竖直方向间距均按2m布置。

坡角第一根立杆顶入排水沟沟底，沿坡面的每根立杆、水平杆都将其打入边坡土层或岩层内固定，打入深度不小于15cm；顺坡面斜杆搭设三层，在架体下部作为斜撑，斜撑撑在水平地面上。

锚杆施工作业时在作业层铺设脚手板，形成操作平台，以便于放置锚杆施工机械及施工作业。

操作平台通过在坡面防护施工区域两端设置楼梯，作为人员上下通道。

脚手架搭设形式如图4-10、4-11。

以1:0.5坡比为例设置平台上下通道如图4-12所示，脚手架拟采用规格如表4-3。

图2 1:0.5坡比脚手架搭设示意图（单位：cm）图3 1:0.75坡比脚手架搭设示意图（单位：cm）立面布置平面布置图4 上下通道设置示意图（单位：cm）表1 作业平台及通道脚手架规格搭设要求在脚手架搭设前，必须先放出锚杆和框格梁的位置，以免与脚手架发生冲突。

边坡支护工程锚杆支护施工方案施工方案本文介绍边坡支护工程锚杆支护施工方案。

在施工过程中，需要注意锚杆的构造要求、工艺流程和操作工艺。

首先，锚杆采用HRB335级Φ22钢筋，长度从8.2～10米。

锚杆上下排垂直间距为1米，水平间距也为1米。

锚杆倾角为12.5°。

锚杆锚固体采用水泥砂浆，其强度等级不宜低于M10.喷射混凝土厚度为10cm，钢筋网片φ10@100mm×100mm。

注浆压力为0.6Mpa，根据具体情况压力可适当提高。

其次，施工工艺流程包括锚杆施工和喷射混凝土面层施工。

在锚杆施工中，需要进行土方开挖、修整边壁、测量、放线、钻孔、插锚杆、压力灌浆养护、裸露主筋除锈以及上横梁等步骤。

在喷射混凝土面层施工中，需要进行立面子整、焊接钢筋网片、干配混凝土料、喷射混凝土作业以及混凝土面层养护等步骤。

最后，操作工艺包括边坡开挖、钻孔与锚杆制作和注浆。

在边坡开挖中，需要按设计规定分层、分段开挖，做到随时开挖、随时支护、随时喷混凝土。

在钻孔与锚杆制作中，需要保证钻孔位置正确，防止高低参差不齐和相互交错。

在注浆中，需要检查注浆管有无破裂和堵塞，接口处要牢固，防止注浆压力加大时开裂跑浆。

注浆前要用水引路、润湿输浆管道；灌浆后要及时清洗输浆管道、灌浆设备；灌浆后自然养护不少于7天。

本工程施工应符合国家相关法律法规和行业标准，严格按照设计文件和施工方案进行施工。

2）安全教育：施工前必须进行安全教育和培训，确保施工人员了解施工安全规定和操作规程。

3）安全防护：施工现场应设置明显的安全警示标志和安全防护设施，施工人员必须佩戴安全防护用品。

2、施工安全措施1）钢筋网片应固定在边坡壁上，并符合规定的保护层厚度的要求，以避免钢筋移动。

2）喷射混凝土的配合比应按设计要求通过试验确定，且喷射前应对机械设备、风、水和电路进行全面检查及试运转。

3）在喷射混凝土时，喷头与受喷面的距离宜控制在0.8-1.5m范围内，射流方向垂直指向喷射面。

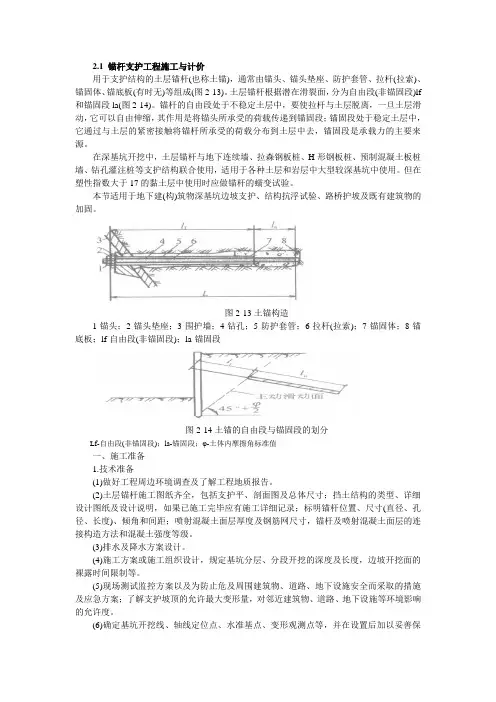

2.1 锚杆支护工程施工与计价用于支护结构的土层锚杆(也称土锚)，通常由锚头、锚头垫座、防护套管、拉杆(拉索)、锚固体、锚底板(有时无)等组成(图2-13)。

土层锚杆根据潜在滑裂面，分为自由段(非锚固段)lf 和锚固段la(图2-14)。

锚杆的自由段处于不稳定土层中，要使拉杆与土层脱离，一旦土层滑动，它可以自由伸缩，其作用是将锚头所承受的荷载传递到锚固段；锚固段处于稳定土层中，它通过与土层的紧密接触将锚杆所承受的荷载分布到土层中去，锚固段是承载力的主要来源。

在深基坑开挖中，土层锚杆与地下连续墙、拉森钢板桩、H形钢板桩、预制混凝土板桩墙、钻孔灌注桩等支护结构联合使用，适用于各种土层和岩层中大型较深基坑中使用。

但在塑性指数大于17的黏土层中使用时应做锚杆的蠕变试验。

本节适用于地下建(构)筑物深基坑边坡支护、结构抗浮试验、路桥护坡及既有建筑物的加固。

图2-13土锚构造1-锚头；2-锚头垫座；3-围护墙；4-钻孔；5-防护套管；6-拉杆(拉索)；7-锚固体；8-锚底板；lf-自由段(非锚固段)；la-锚固段图2-14土锚的自由段与锚固段的划分Lf-自由段(非锚固段)；la-锚固段；φ-土体内摩擦角标准值一、施工准备1.技术准备(1)做好工程周边环境调查及了解工程地质报告。

(2)土层锚杆施工图纸齐全，包括支护平、剖面图及总体尺寸；挡土结构的类型、详细设计图纸及设计说明，如果已施工完毕应有施工详细记录；标明锚杆位置、尺寸(直径、孔径、长度)、倾角和间距；喷射混凝土面层厚度及钢筋网尺寸，锚杆及喷射混凝土面层的连接构造方法和混凝土强度等级。

(3)排水及降水方案设计。

(4)施工方案或施工组织设计，规定基坑分层、分段开挖的深度及长度，边坡开挖面的裸露时间限制等。

(5)现场测试监控方案以及为防止危及周围建筑物、道路、地下设施安全而采取的措施及应急方案；了解支护坡顶的允许最大变形量，对邻近建筑物、道路、地下设施等环境影响的允许度。

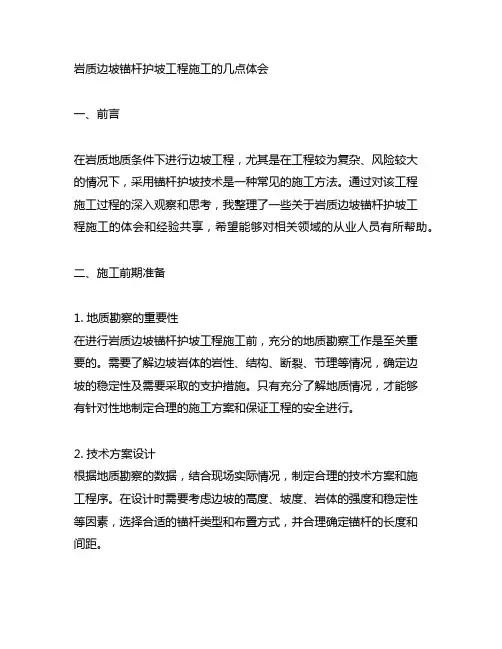

岩质边坡锚杆护坡工程施工的几点体会一、前言在岩质地质条件下进行边坡工程，尤其是在工程较为复杂、风险较大的情况下，采用锚杆护坡技术是一种常见的施工方法。

通过对该工程施工过程的深入观察和思考，我整理了一些关于岩质边坡锚杆护坡工程施工的体会和经验共享，希望能够对相关领域的从业人员有所帮助。

二、施工前期准备1. 地质勘察的重要性在进行岩质边坡锚杆护坡工程施工前，充分的地质勘察工作是至关重要的。

需要了解边坡岩体的岩性、结构、断裂、节理等情况，确定边坡的稳定性及需要采取的支护措施。

只有充分了解地质情况，才能够有针对性地制定合理的施工方案和保证工程的安全进行。

2. 技术方案设计根据地质勘察的数据，结合现场实际情况，制定合理的技术方案和施工程序。

在设计时需要考虑边坡的高度、坡度、岩体的强度和稳定性等因素，选择合适的锚杆类型和布置方式，并合理确定锚杆的长度和间距。

三、施工过程中的注意事项3.1 施工工艺在实际施工过程中，需要根据设计要求和现场实际情况选择合适的施工工艺。

对于边坡岩体的钻孔、锚杆安装、喷浆充填等工序，要根据具体情况选用合适的设备和工艺，确保施工的准确性和效率性。

3.2 安全防护岩质边坡锚杆护坡工程施工过程中，安全是第一位的。

在施工现场要严格执行安全操作规程，做好施工人员的安全教育和培训，配备必要的安全防护设备，确保施工过程中不发生安全事故。

3.3 质量控制施工过程中，要严格控制施工质量，确保锚杆的安装质量符合设计要求。

对于钻孔的直径和深度、锚杆的锚固长度和张拉力、喷浆充填厚度等关键参数要进行准确、全面的检查和测试，保证护坡工程的稳定性和可靠性。

四、经验总结通过对岩质边坡锚杆护坡工程施工的实际操作和观察，我深感这是一项需要多方面考量和综合施工技术的工程。

地质勘察、技术方案设计、施工工艺选择、安全防护和质量控制等都是非常重要的环节，任何一环节的疏忽都可能导致工程安全的风险。

必须高度重视每个环节，并且及时处理好遇到的问题，保证整个工程的顺利进行。

建筑工程抗浮锚杆施工工艺1.1设计概况本项目抗浮锚杆选用直径200mm全长粘结性锚杆，配筋详见锚杆构造图，单根锚杆抗拔承载力标准值不应小于IOOKNo锚杆主筋为3E18,钢筋采用并筋的形式每隔15m采用E12限位短筋固定。

锚杆主筋需接长时采用机械连接，连接接头为二级，其质量应符合《钢筋机械连接通用技术规程》JGJ1O7-2016的规定。

本工程抗浮锚杆设计单根长度6.5m,共计1253根，成孔直径180mm。

水泥浆为水灰比1.0纯水泥浆，旋喷压力25~30MPa,浆量751∕min0锚杆做法如下图所示：1.2图7.5.1-1锚杆做法大样图1.3施工工艺流程注浆锚杆检测图7.5.2-1锚杆施工工艺流程图1.4施工方法1、施工准备施工前应做好场地平整，对不利于施工机械运行的松散土，应进行适当处理。

雨季施工必须采取有效排水措施。

施工前应选定机械设备，明确施工工艺及技术要求拟定补救措施。

2、放线定位1）按施工桩位平面布置图放线定桩位，做好标记和预检。

2）桩位误差控制在规范要求之内。

3、钻孔及成孔根据地勘报告，锚杆地层主要为粉土，选用前导式三翼钻头正循环清水钻进，遇砂类土地层需采用泥浆护壁，遇土质较差塌孔严重区域采用全套管跟进施工工艺进行施工。

锚孔钻井应经常检查钻头尺寸，保证钻孔孔径。

成孔直径200mm孔位偏差不大于IOOmmo长度允许误差+100—30mm0向钻孔中安放锚杆前应将孔内岩粉和土屑清洗干净钢筋应平直、除油、除锈。

4、洗孔1）采用泥浆护壁成孔后，将联接空压机的洗井管置入孔捏，由上往下，再由下往上反复冲洗，同时不断补充孔内泥浆比重小于等于105,沉渣小于等于30cm；2）做好孔口围护，防止泥浆流入孔内。

3）钢筋加工制作及孔内安装（1）钢筋制作：钢筋必须按照设计图纸进行制作，并符合规范要求，应防止钢筋弯曲变形。

（2）钢筋吊装：锚杆钢筋的吊装必须在孔深、孔径、垂直度、孔底沉渣等成孔质量经现场质检员和甲方现场代表、监理工程师检查验收，并确认符合要求后才可行。
