锚杆锚索工程教学案例

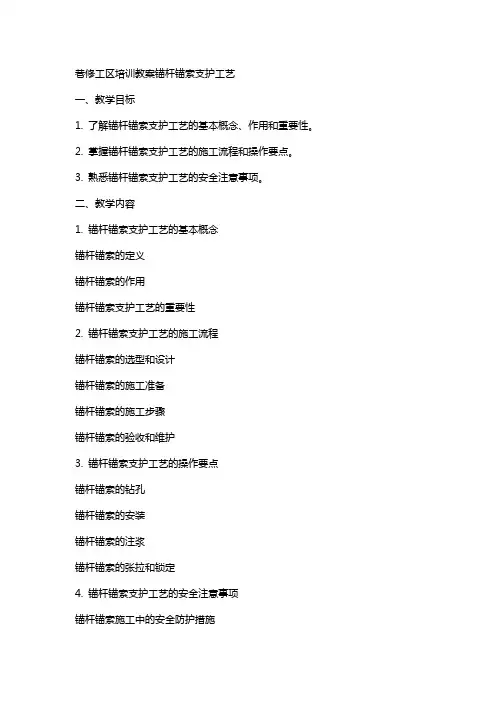

巷修工区培训教案锚杆锚索支护工艺一、教学目标1. 了解锚杆锚索支护工艺的基本概念、作用和重要性。

2. 掌握锚杆锚索支护工艺的施工流程和操作要点。

3. 熟悉锚杆锚索支护工艺的安全注意事项。

二、教学内容1. 锚杆锚索支护工艺的基本概念锚杆锚索的定义锚杆锚索的作用锚杆锚索支护工艺的重要性2. 锚杆锚索支护工艺的施工流程锚杆锚索的选型和设计锚杆锚索的施工准备锚杆锚索的施工步骤锚杆锚索的验收和维护3. 锚杆锚索支护工艺的操作要点锚杆锚索的钻孔锚杆锚索的安装锚杆锚索的注浆锚杆锚索的张拉和锁定4. 锚杆锚索支护工艺的安全注意事项锚杆锚索施工中的安全防护措施锚杆锚索施工中的应急预案锚杆锚索施工中的质量控制三、教学方法1. 讲授法：讲解锚杆锚索支护工艺的基本概念、作用和重要性。

2. 演示法：演示锚杆锚索支护工艺的施工流程和操作要点。

3. 实践操作法：学生分组进行锚杆锚索支护工艺的模拟施工，教师指导并纠正错误。

四、教学评估1. 课堂问答：检查学生对锚杆锚索支护工艺的基本概念的理解。

2. 操作演示：评估学生对锚杆锚索支护工艺的操作要点的掌握程度。

3. 小组讨论：评估学生对锚杆锚索支护工艺的安全注意事项的理解。

4. 课后作业：布置相关题目，让学生巩固所学知识。

五、教学资源1. 教材：巷修工区培训教案锚杆锚索支护工艺教材。

2. 课件：锚杆锚索支护工艺的图片、图表和动画。

3. 模拟施工工具：锚杆锚索支护工艺的模拟施工工具。

4. 安全防护设备：安全帽、安全带等安全防护设备。

5. 视频资料：实际工程中锚杆锚索支护工艺的施工视频。

六、教学活动安排1. 课时：共计20课时，每课时45分钟。

2. 教学活动安排如下：第1-4课时：讲解锚杆锚索支护工艺的基本概念、作用和重要性。

第5-8课时：讲解锚杆锚索支护工艺的施工流程和操作要点。

第9-12课时：进行实践操作，学生分组进行锚杆锚索支护工艺的模拟施工，教师指导并纠正错误。

第17-20课时：讲解锚杆锚索支护工艺的安全注意事项，进行小组讨论，布置课后作业。

一、预应力锚索施工2、施工流程3、施工方法本工程预应力锚索正式施工前，先试成孔以确定施工工艺参数，并根据试成孔结果调整后续施工工艺.（1）钻机就位采用YG-60钻机进场施工,按照设计图纸进行测量放线,钻机就位并及时调整角度；敷设供风路线。

（2)成孔根据现场情况搭设脚手架,铺钻孔平台。

脚手架紧贴开挖边坡搭设，组成排架的架管。

锚杆钻孔采用YG—60潜孔钻机钻孔。

现场不具备施工平台时，则利用脚手架平台作为施工平台，成孔拟采用YG-60型钻机成孔；成孔过程中采用压缩空气，严禁用水钻进。

YG-60钻机特点：钻机结构为分体式，可拆性好，搬迁、安装讯速方便；并可远距离操纵，一次搬迁完成多孔施工;操作员工工作环境好，劳动强度低。

钻机桅杆上预留固定安装孔，可以无需机架直接通过辅件（横轴及扣件）安装在脚手架，使重量大大减轻,移机快捷方便.钻机可适用多种钻进工艺方法，如合金回转钻进、螺旋钻进、潜孔锤钻进、跟管钻进等。

YG—60钻机主要技术参数：钻孔深度 60-70（m)，钻孔直径110-180(mm）,钻杆直径￠89 time 1500(mm）,钻孔倾角 0°-120°；动力头输出转速（正反）5-130rm,动力头输出最大扭矩 2500m；动力头行程 1800mm；桅杆滑移行程 500mm；钻机重量 1300kg。

YG—60钻机按设计图纸布置的孔向、孔位、孔深钻孔，孔位偏差不大于100mm,孔深偏差不大于50mm。

施工时由测量人员按图纸要求在坡面上放点定位，对于特殊部位由技术人员根据监理工程师指示现场确定.钻机成孔角度定位时，根据钻机机身自带角度调整标尺进行调整，并由专业测量员根据锚孔定位及倾角，进行复核及调整。

成孔完毕后及时清孔并退出钻杆。

(3）锚索杆体制作、存储和安放1）、杆体制作钢绞线采用直径15.24mm、强度1860高强低松弛无粘结钢绞线编束而成,自由段部位沿锚索轴线方向上每隔2m设置一个对中支架,锚固段每隔1。

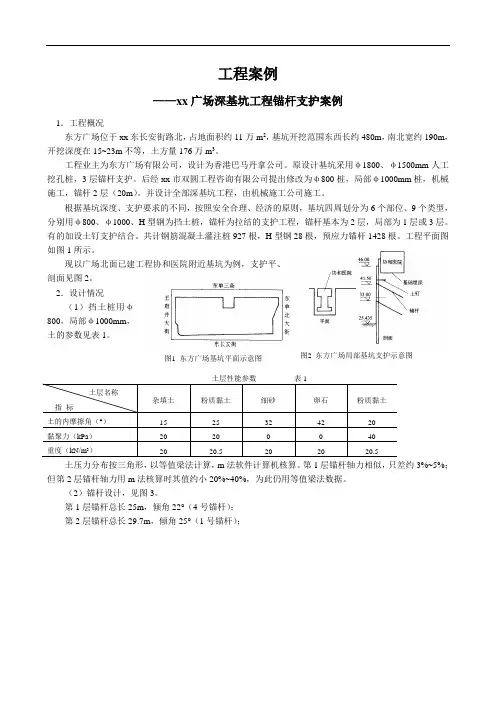

工程案例——xx 广场深基坑工程锚杆支护案例1．工程概况东方广场位于xx 东长安街路北，占地面积约11万m 2，基坑开挖范围东西长约480m ，南北宽约190m ，开挖深度在15~23m 不等，土方量176万m 3。

工程业主为东方广场有限公司，设计为香港巴马丹拿公司。

原设计基坑采用φ1800、φ1500mm 人工挖孔桩，3层锚杆支护。

后经xx 市双圆工程咨询有限公司提出修改为φ800桩，局部φ1000mm 桩，机械施工，锚杆2层（20m ）。

并设计全部深基坑工程，由机械施工公司施工。

根据基坑深度、支护要求的不同，按照安全合理、经济的原则，基坑四周划分为6个部位、9个类型，分别用φ800、φ1000、H 型钢为挡土桩，锚杆为拉结的支护工程，锚杆基本为2层，局部为1层或3层。

有的加设土钉支护结合。

共计钢筋混凝土灌注桩927根，H 型钢28根，预应力锚杆1428根。

工程平面图如图1所示。

现以广场北面已建工程协和医院附近基坑为例，支护平、剖面见图2。

2．设计情况 （1）挡土桩用φ800，局部φ1000mm ，土的参数见表1。

土层性能参数 表1土层名称 指 标杂填土 粉质黏土细砂 卵石 粉质黏土 土的内摩擦角（°） 15 25 32 42 20 黏聚力（kPa ） 20 20 0 0 40 重度（kN/m 3）2020.5202020.5土压力分布按三角形，以等值梁法计算，m 法软件计算机核算。

第1层锚杆轴力相似，只差约3%~5%；但第2层锚杆轴力用m 法核算时其值约小20%~40%，为此仍用等值梁法数据。

（2）锚杆设计，见图3。

第1层锚杆总长25m ，倾角22°（4号锚杆）； 第2层锚杆总长29.7m ，倾角25°（1号锚杆）；图2 东方广场局部基坑支护示意图图1 东方广场基坑平面示意图图3 锚杆所处土层位置图3．试验与监测锚杆试验、监测按行业《土层锚杆设计与施工规范》CECS22—90进行，施工前进行3组基本试验，施工过程中每根锚杆做拉力位移记录。

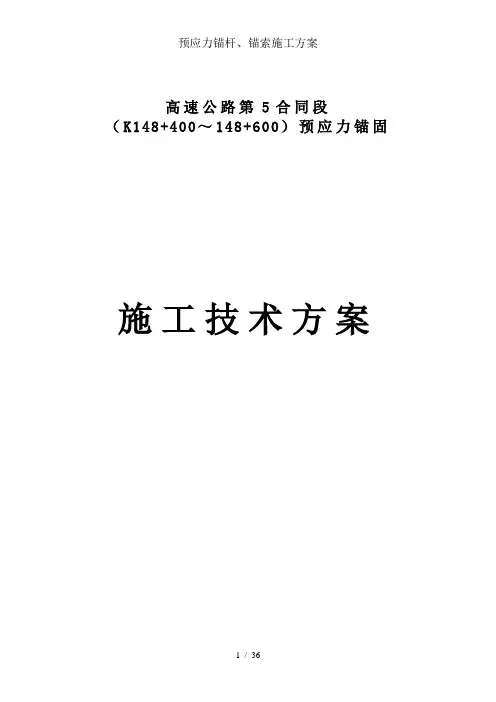

高速公路第5合同段（K148+400～148+600）预应力锚固施工技术方案目录一、工程概况二、编织依据三、施工准备1、施工组织机构2、施工人员安排3、机械设备、试验检测与测量仪器配置4、施工临时场地建设5、测量准备工作6、施工详图7、原材料准备8、试验9、技术交底四、施工计划1、施工总体安排2、平面布置图3、锚体图五、施工阶段1、施工程序2、施工工艺3、施工方法六、工序报验七、质量控制措施八、安全生产保证措施九、环保措施十、文明施工十一、附录（检验申请表）高速公路第5合同段特殊路基边坡K148+400～K148+600段锚固施工技术方案一、工程概况1、设计情况148+400～148+600特殊路基锚固边坡段，设四到六级边坡、每级坡高10m。

二、三、四级边坡为锚杆加固，五、六级边坡为锚索加固。

每级边坡坡率均设为1∶0.75。

待每级边坡开挖至设计坡率后，锚杆加固采用Φ32高强度精轧螺纹钢筋预应力锚杆框架护坡，每孔施加预应力为250KN。

锚索加固采用直径Φj15.24无粘结钢绞线，强度为1860Mpa（270级），每孔施加预应力1200KN。

砼框架内采用客土植被护坡。

2、主要工程数量见表1〈主要工程数量表〉表1主要工程数量表3、工程地质情况本挖方边坡主要分布在三叠系嘉陵江组薄层夹中厚层灰岩中，岩层倾角方向与路基边坡方向相同，岩层倾向与坡面倾向小角度相交（约15度），岩层倾角（约36度）小于边坡角，边坡属于硬岩中倾顺向坡。

边坡表层为强风化破碎层。

岩层间存在较软弱的岩层面或夹层，在路基切挖坡角后，在降雨（尤其是在长时间连续降雨）的作用下，雨水的大量渗入，会大大降低软弱夹层岩土的力学强度，使边坡岩体沿软弱夹层面顺层向下滑动，导致边坡失稳。

在K148+380～K148+440段有部分风化严重的泥质灰岩出露，并沿路线前进方向深入到K148+500处。

该类岩石其岩性软弱，岩质松软，耐风化与耐水能力差，岩体风化层厚度较大，力学强度低。

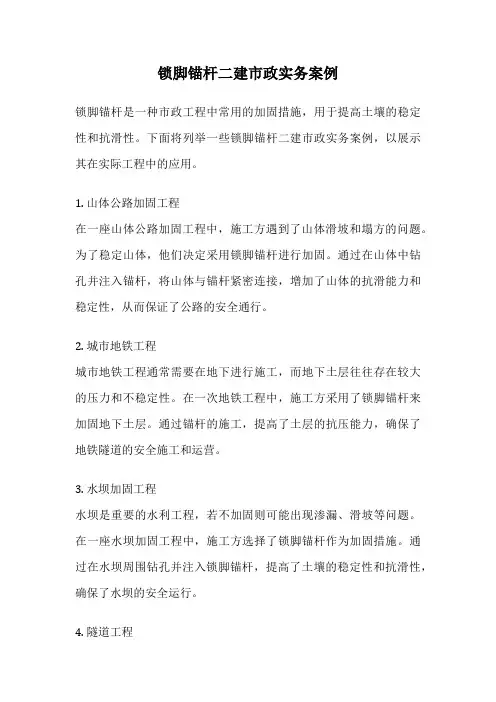

锁脚锚杆二建市政实务案例锁脚锚杆是一种市政工程中常用的加固措施，用于提高土壤的稳定性和抗滑性。

下面将列举一些锁脚锚杆二建市政实务案例，以展示其在实际工程中的应用。

1. 山体公路加固工程在一座山体公路加固工程中，施工方遇到了山体滑坡和塌方的问题。

为了稳定山体，他们决定采用锁脚锚杆进行加固。

通过在山体中钻孔并注入锚杆，将山体与锚杆紧密连接，增加了山体的抗滑能力和稳定性，从而保证了公路的安全通行。

2. 城市地铁工程城市地铁工程通常需要在地下进行施工，而地下土层往往存在较大的压力和不稳定性。

在一次地铁工程中，施工方采用了锁脚锚杆来加固地下土层。

通过锚杆的施工，提高了土层的抗压能力，确保了地铁隧道的安全施工和运营。

3. 水坝加固工程水坝是重要的水利工程，若不加固则可能出现渗漏、滑坡等问题。

在一座水坝加固工程中，施工方选择了锁脚锚杆作为加固措施。

通过在水坝周围钻孔并注入锁脚锚杆，提高了土壤的稳定性和抗滑性，确保了水坝的安全运行。

4. 隧道工程隧道工程通常需要在复杂的地质条件下进行施工，地下水、软弱土层等问题都可能导致隧道的不稳定。

在一座隧道工程中，施工方采用了锁脚锚杆作为加固措施。

通过在隧道周围钻孔并注入锁脚锚杆，提高了土壤的稳定性和抗压能力，确保了隧道的安全施工和使用。

5. 城市桥梁工程城市桥梁工程是市政工程中常见的一种，其承载能力和稳定性对于交通运输至关重要。

在一座城市桥梁工程中，施工方采用了锁脚锚杆进行加固。

通过在桥梁地基中钻孔并注入锁脚锚杆，提高了土壤的稳定性和抗滑性，确保了桥梁的安全使用。

6. 地铁车站工程地铁车站是城市地铁系统中的重要组成部分，其地下施工涉及复杂的地质条件。

在一座地铁车站工程中，施工方采用了锁脚锚杆进行加固。

通过在车站周围钻孔并注入锁脚锚杆，提高了土层的稳定性和抗压能力，确保了地铁车站的安全运营。

7. 水利港口工程水利港口工程通常需要在海岸线或河岸边进行建设，土壤的稳定性和抗滑性是关键。

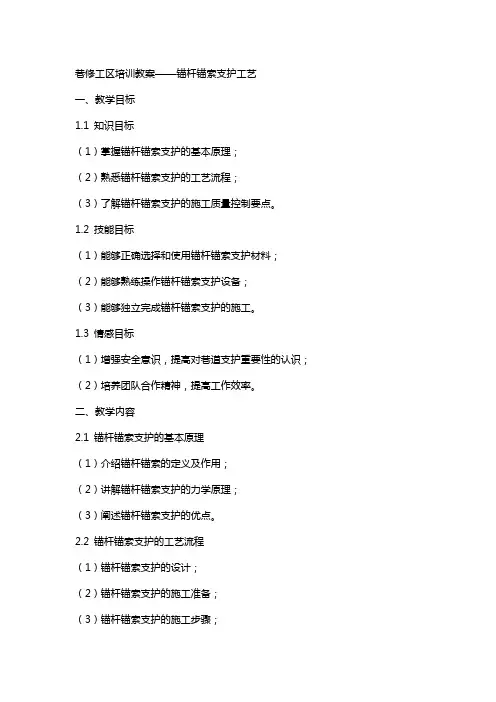

巷修工区培训教案——锚杆锚索支护工艺一、教学目标1.1 知识目标（1）掌握锚杆锚索支护的基本原理；（2）熟悉锚杆锚索支护的工艺流程；（3）了解锚杆锚索支护的施工质量控制要点。

1.2 技能目标（1）能够正确选择和使用锚杆锚索支护材料；（2）能够熟练操作锚杆锚索支护设备；（3）能够独立完成锚杆锚索支护的施工。

1.3 情感目标（1）增强安全意识，提高对巷道支护重要性的认识；（2）培养团队合作精神，提高工作效率。

二、教学内容2.1 锚杆锚索支护的基本原理（1）介绍锚杆锚索的定义及作用；（2）讲解锚杆锚索支护的力学原理；（3）阐述锚杆锚索支护的优点。

2.2 锚杆锚索支护的工艺流程（1）锚杆锚索支护的设计；（2）锚杆锚索支护的施工准备；（3）锚杆锚索支护的施工步骤；（4）锚杆锚索支护的验收。

三、教学方法3.1 讲授法：讲解锚杆锚索支护的基本原理、工艺流程及施工质量控制要点。

3.2 演示法：现场演示锚杆锚索支护的操作步骤，让学生进行实际操作练习。

3.3 案例分析法：分析实际工程中出现的锚杆锚索支护问题，探讨解决方法。

四、教学资源4.1 教材：锚杆锚索支护相关教材；4.2 课件：讲解锚杆锚索支护的基本原理、工艺流程及施工质量控制要点的课件；4.3 现场设备：锚杆锚索支护设备及施工工具；4.4 视频资料：锚杆锚索支护施工过程的视频。

五、教学评价5.1 课堂问答：检查学生对锚杆锚索支护基本原理的理解程度；5.2 实操考核：评估学生在实际操作中的技能水平；5.3 课后作业：布置相关课后作业，巩固所学知识。

六、教学内容6.1 锚杆锚索支护材料的选用（1）介绍锚杆锚索支护常用材料及其性能；（2）讲解锚杆锚索支护材料的选择原则；（3）阐述锚杆锚索支护材料的储存与运输。

6.2 锚杆锚索支护设备的操作（1）介绍锚杆锚索支护设备的结构及功能；（2）讲解锚杆锚索支护设备的操作步骤；（3）演示锚杆锚索支护设备的使用方法。

七、教学内容7.1 锚杆锚索支护的施工质量控制（1）介绍锚杆锚索支护施工质量控制的重要性；（2）讲解锚杆锚索支护施工质量控制的方法；（3）阐述锚杆锚索支护施工质量控制的重点。

锚索锚杆施工方案一、施工准备1.1现场勘测：对施工地点进行勘测，了解地质条件、土壤特性和地下水位等情况，为后续施工做好准备。

1.2设计方案：根据勘测结果，制定适合的锚索锚杆设计方案，包括锚杆材料、直径、深度等参数。

1.3材料准备：购买所需要的锚索和锚杆材料，并进行检验和验收。

二、施工工序2.1打孔：根据设计要求，利用打孔机进行打孔，确定孔的位置和深度。

打孔应保证孔的直径和深度满足设计要求。

2.2清洁孔底：采用高压水枪将孔底的杂物清除干净，并将孔底的泥浆等物料抽干。

2.3安装锚杆：将锚杆按照设计要求放入孔内，并用适当的方法固定住。

常用的固定方法有注浆、打钉和胶粘等。

2.4固定锚杆：根据需要，对锚杆进行加固，以提高锚杆的抗拉性能。

常用的加固方法有悬挂锚抗、加固钢板等。

2.5安装锚索：将锚索通过锚杆并进行拧紧，以产生锚索的拉力。

锚索的数量、直径和拧紧力应符合设计要求。

三、质量控制3.1施工检验：对每个工序的施工进行检验，确保施工质量符合规范要求。

3.2质量控制：设置专门的质量控制人员，对施工现场进行监督和检查，防止施工中出现质量问题。

3.3施工日志：每天记录施工情况，包括工序、施工人员、施工时间等，以备案查。

四、施工安全4.1安全培训：对施工人员进行必要的安全培训，确保他们了解施工过程中的安全风险和防范措施。

4.2安全设施：设置必要的安全设施，例如警示牌、护栏等，以防止意外事故的发生。

4.3安全督导：定期进行安全检查，保持施工现场的安全环境。

五、施工结束5.1施工报告：在施工结束后，编写详细的施工报告，包括施工过程中出现的问题和解决方法等。

5.2归档资料：整理归档施工过程中的资料，包括设计文件、检验报告和施工记录等。

六、施工注意事项6.1暂时支撑：在施工过程中，应设置暂时支撑，以保证施工的安全和稳定。

6.2施工期限：施工期限应根据实际情况合理安排，确保施工的质量和进度。

6.3环境保护：在施工现场周围设置防护网，防止施工过程中产生的杂物和粉尘对环境的污染。

巷修工区培训教案锚杆锚索支护工艺一、锚杆锚索支护工艺概述1. 教学目标：使学员了解锚杆锚索支护工艺的基本概念。

掌握锚杆锚索支护工艺的施工流程及要求。

2. 教学内容：锚杆锚索支护工艺的定义及作用。

锚杆锚索的种类及结构。

锚杆锚索支护工艺的施工流程及要求。

3. 教学方法：采用讲解、演示、讨论相结合的方式进行教学。

4. 教学时间：45分钟二、锚杆锚索的施工准备1. 教学目标：使学员了解锚杆锚索施工前的准备工作。

掌握锚杆锚索施工所需的工器具及材料。

2. 教学内容：锚杆锚索施工前的准备工作。

锚杆锚索施工所需的工器具及材料。

3. 教学方法：采用讲解、演示、讨论相结合的方式进行教学。

45分钟三、锚杆锚索的施工方法1. 教学目标：使学员掌握锚杆锚索的施工方法。

能够独立完成锚杆锚索的施工操作。

2. 教学内容：锚杆锚索的施工方法及操作步骤。

锚杆锚索施工中的注意事项。

3. 教学方法：采用讲解、演示、实践操作相结合的方式进行教学。

4. 教学时间：90分钟四、锚杆锚索支护工艺的质量控制1. 教学目标：使学员了解锚杆锚索支护工艺的质量控制要求。

能够对锚杆锚索支护工程进行质量评价。

2. 教学内容：锚杆锚索支护工艺的质量控制指标。

锚杆锚索支护工程的质量评价方法。

3. 教学方法：采用讲解、演示、讨论相结合的方式进行教学。

45分钟五、锚杆锚索支护工艺的施工安全1. 教学目标：使学员了解锚杆锚索支护工艺的施工安全要求。

能够遵守锚杆锚索支护工艺的施工安全规定。

2. 教学内容：锚杆锚索支护工艺的施工安全要求。

锚杆锚索支护工艺的施工安全规定。

3. 教学方法：采用讲解、演示、讨论相结合的方式进行教学。

4. 教学时间：45分钟六、锚杆锚索支护工艺的现场应用案例分析1. 教学目标：使学员通过实际案例了解锚杆锚索支护工艺的应用。

学会分析锚杆锚索支护工艺在实际工程中的优缺点。

2. 教学内容：选取典型的锚杆锚索支护工艺应用案例。

分析案例中锚杆锚索支护工艺的施工过程及效果。

巷修工区培训教案——锚杆锚索支护工艺一、教案简介本教案旨在使巷修工区的工人深入了解锚杆锚索支护工艺的基本原理、施工步骤及质量控制要点，提高他们的技能水平，确保巷道施工的安全和质量。

二、教学目标1. 了解锚杆锚索支护工艺的基本原理。

2. 掌握锚杆锚索支护的施工步骤。

3. 熟悉锚杆锚索支护的质量控制要点。

4. 提高巷修工区工人的技能水平和安全意识。

三、教学内容1. 锚杆锚索支护工艺的基本原理锚杆锚索的定义及作用锚杆锚索支护的机理锚杆锚索支护的优点和缺点2. 锚杆锚索支护的施工步骤施工前的准备工作钻孔安装锚杆锚索注浆锚固质量检查3. 锚杆锚索支护的质量控制要点锚杆锚索的选择和验收钻孔的质量控制锚杆锚索安装的质量控制注浆的质量控制锚固的质量控制质量检查的方法和标准四、教学方法1. 理论教学：通过讲解、演示和案例分析等方式，使工人了解锚杆锚索支护工艺的基本原理、施工步骤和质量控制要点。

2. 实践操作：组织工人进行现场实操，亲身体验锚杆锚索支护的施工过程，提高他们的操作技能。

3. 互动交流：鼓励工人提问和分享经验，解答他们心中的疑惑，促进知识的传播和技能的提升。

五、教学评价1. 考试：对工人进行理论考试，检验他们是否掌握了锚杆锚索支护工艺的基本原理、施工步骤和质量控制要点。

2. 实操考核：对工人进行现场实操考核，评估他们的操作技能和安全意识。

3. 反馈调查：收集工人对培训教案的反馈意见，不断优化教案，提高培训效果。

六、教学资源1. 教材：锚杆锚索支护工艺基础知识手册。

2. 课件：锚杆锚索支护工艺的施工步骤及质量控制要点。

3. 模型：锚杆锚索支护的模型，用于展示和讲解。

4. 工具和设备：锚杆锚索施工所用的工具和设备，如钻机、注浆机等。

5. 实操场地：提供足够的实操场地，用于工人进行现场实操。

七、教学安排1. 第1-2天：讲解锚杆锚索支护工艺的基本原理。

2. 第3-4天：教学锚杆锚索支护的施工步骤。

3. 第5-6天：讲解锚杆锚索支护的质量控制要点。

一、编制依据4二、编制原则4三、编制范围4四、编制目的4五、工程概况5六、总体布置及工期计划51。

设备计划52.人员进场计划63.主要材料投入计划64.施工进度计划6七、总体施工方案71。

施工简介72.锚索框架梁施工82.1锚索框架梁施工流程82。

2施工准备92。

3孔位定位放样92.4搭设脚手架平台102。

5钻孔102.6锚孔清理112.7锚孔检验112.8锚索制作及安装112.9注浆122。

10混凝土框格梁施工132。

11预应力锚索的主要设计参数和要求152.12锚索张拉152.13自由段注浆及封锚163.锚杆框架梁施工173.1锚杆框架梁施工工艺流程173。

2锚杆框架梁施工183。

3锚杆体制作及安装183。

4锚固注浆193。

5护脚及边坡平台施工204。

镀锌网植草防护204。

1镀锌网植草防护施工工艺204.2打锚杆、挂铁丝网204。

3镀锌铁丝网及喷播施工215.仰斜式路堑挡土墙215。

1仰斜式路堑挡土墙施工工艺流程225.2基坑开挖225。

3 基础施工225。

4挡土墙砌筑235.5 沉降缝245.6勾缝245.7质量检验标准245.8质量通病预防措施25八、监测设计方案261.高边坡监测目的和意义262.高边坡监测设计原则263.高边坡安全监测26九、施工质量保证措施27十、安全保障措施291.安全生产保证体系292。

安全教育程序303.安全生产目标304。

施工安全31十一、文明施工保证措施361。

文明施工目标362。

文明施工管理措施36十二、环境保护措施371。

环境保护方针372.环境保护目标373。

施工环境保护内容及措施37 十三、应急预案38一、编制依据1。

北。

2.交通部颁发《公路工程质量检验评定标准》（JTGF80—1-2004）3.交通部颁发《公路桥涵施工技术规范》(JTG/TF50-2011）4.公路路基施工技术规范(JTG F10—2006)5。

《公路工程施工安全技术规程》(JTGF90—2015)6。
