抗浮锚杆施工工艺1、制作锚杆（1）工程锚杆钢筋设计，试验锚杆钢筋设计工程锚杆相同。
钢筋接长采用直螺纹套筒连接，根据锚固长度以及设计要求，并考虑基础承台的锚固段长度下料加工。
（2）锚杆顶部与底部设定位支架，中间沿锚杆长度方向均匀布置，间距2米，全长不少于2个。
钢筋定位支架制作应平顺，焊接牢固。
锚头锚固在基础砼中不小于0.4Lae+15D且不小于1300mm。
（3）锚杆头部出垫层200mm高处设置φ60,12mm厚止水钢板，分别与每根钢筋塞焊封闭。
2、放线定位（1）锚杆按设计或自行统一编号，根据施工桩位平面布置图用全站仪测放出各施工区抗浮锚杆的孔位，用木桩或钢筋头做出标记，技术人员进行复核；（2）桩位误差控制在规范要求之内；特殊情况需移位必须经设计单位与业主单位同意后适当移位。
3、潜孔钻机锚孔钻进施工（1）潜孔钻机、调平、调直、稳固；（2）锚孔孔径偏差不大于2cm，深度偏差不大于设计深度1%，成孔深度达到设计要求；（3）根据本工程地质情况，选用潜孔钻机配合空压缩机进行干作业成孔，钻头直径应符合设计要求；（4）锚孔钻进经常检查钻头尺寸，保证钻孔孔径不小于设计钻孔直径3mm；（5）掌握锚孔中心度，防止锚孔偏斜，钻孔轴线的偏斜率不应大于锚杆长度的2%。
跑斜后应采取措施，重新成孔。
（6）每根锚杆都必须详细做好整个成孔的原始记录。
4、清孔（1）锚孔成孔后，将连接空压机的高压风管置入孔内底部，用高压空气浮渣，清孔时间不小于3分钟；（2）做好孔口维护，及时清理渣土，防止孔口渣土落入孔内。
5、下锚杆（1）锚杆制作完成后，下锚前检查注浆管有无破裂或堵塞，接口处是否牢固。
（2）结合设计地杆体长度和现场实际，本工程采用塔吊将锚杆吊入孔中，安放时避免锚杆扭曲、弯折及部件松脱。
下锚过程中若遇杆体无法下至孔底时，应将杆体拔出并用钻机重新扫孔后再下锚。
（3）杆体下至孔位后，应测量顶部标高，并作记录，保证整体平整，以防杆体在混凝土底板中的锚固长度不够或影响混凝土底板受力钢筋的安放。

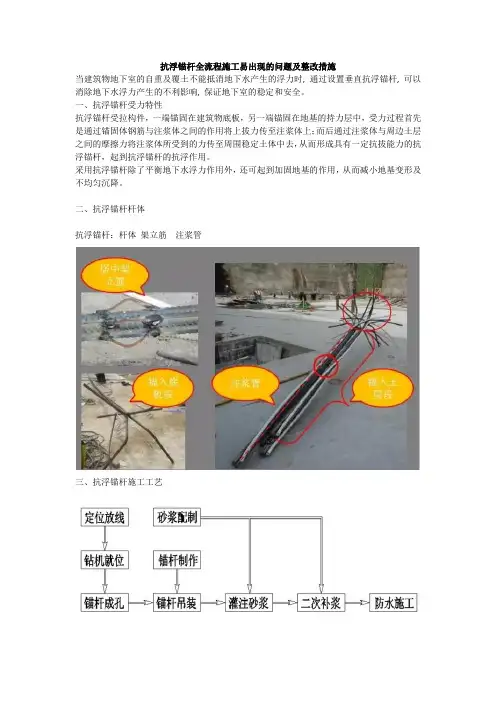

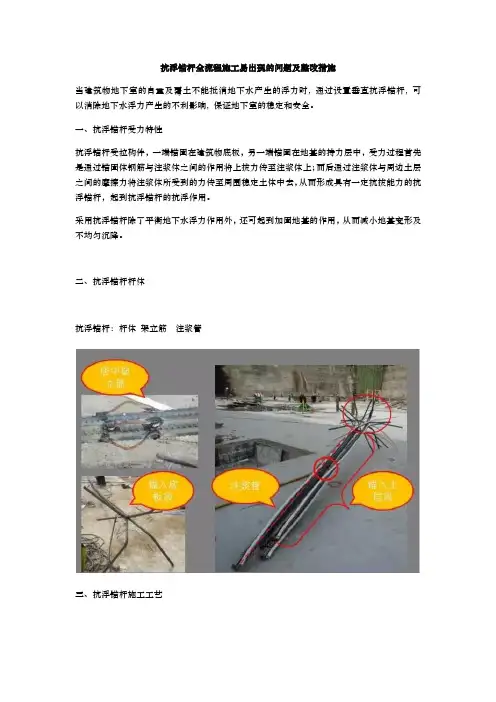

抗浮锚杆全流程施工易出现的问题及整改措施当建筑物地下室的自重及覆土不能抵消地下水产生的浮力时, 通过设置垂直抗浮锚杆, 可以消除地下水浮力产生的不利影响, 保证地下室的稳定和安全。

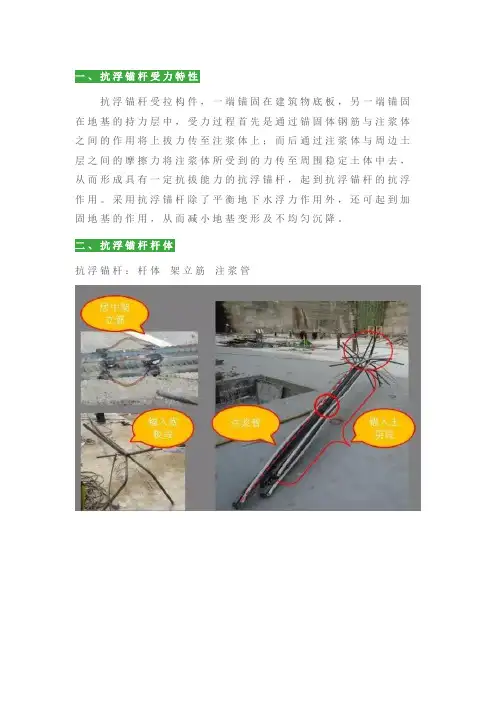

一、抗浮锚杆受力特性抗浮锚杆受拉构件，一端锚固在建筑物底板，另一端锚固在地基的持力层中，受力过程首先是通过锚固体钢筋与注浆体之间的作用将上拔力传至注浆体上；而后通过注浆体与周边土层之间的摩擦力将注浆体所受到的力传至周围稳定土体中去，从而形成具有一定抗拔能力的抗浮锚杆，起到抗浮锚杆的抗浮作用。
采用抗浮锚杆除了平衡地下水浮力作用外，还可起到加固地基的作用，从而减小地基变形及不均匀沉降。
二、抗浮锚杆杆体抗浮锚杆：杆体架立筋注浆管三、抗浮锚杆施工工艺四、抗浮锚杆施工质量问题1、锚杆制作易出现问题①锚杆下料平直段长度不够。
②起弯点位置、弯起角度与设计图纸不符。
监理员工资监理员工资制作不合格的锚杆严禁投入使用。
整改措施：要求锚杆加工下料时，依照设计要求严格控制下料长度，各型号锚杆平直长度不得低于设计长度。
2、抗浮锚杆焊接质量不满足要求锚杆架立筋焊接质量差，锚杆吊运到现场后，易出现架立筋脱落、偏位现象质量整改措施:锚杆架立筋需焊接饱满，吊运时注意成品保护。
如锚杆吊运到现场出现架立筋偏位、脱落现象，需在现场进行二次焊接，补焊到位。
现场样板：在锚杆上焊接架立筋样板，严格按样板施工。
3、抗浮锚杆成孔清渣不及时和整改情况钻渣清理不及时钻渣及时清运质量整改措施：锚孔成孔结束后，锚孔周边成孔产生的碎石等垃圾立即清理到位，至少保证锚孔周边50cm范围之内无垃圾锚孔成孔后如未立即进行下锚注浆施工导致淤泥污水流入的下锚施工前需进行二次清孔。
4、注浆管长度过短注浆管长度过短，严重影响注浆质量5、锚杆下锚定位不正（1）原因分析：个别锚杆下锚定位不正或注浆过程中锚杆偏位未及时采取纠正措施，导致注浆结束后锚杆偏位严重锚杆注浆完成后偏位严重（2）整改措施：锚杆下锚时需保证锚杆居中，在注浆过程中如果锚杆发生偏移需及时扶正，待注浆结束后检查锚杆是否居中，如有偏位扶正并固定。

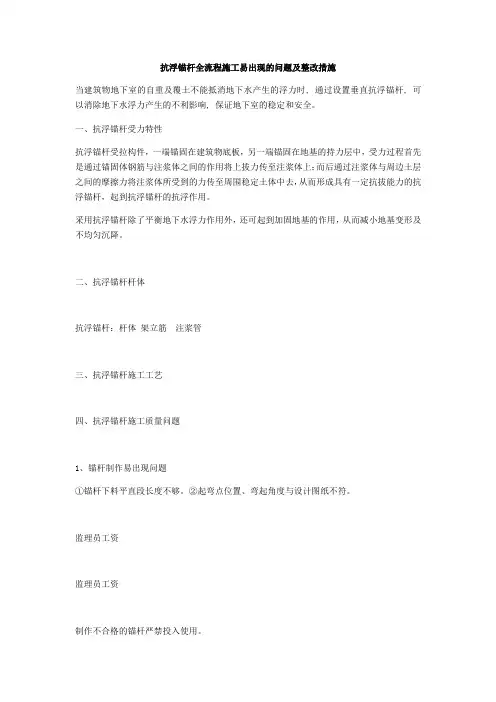

抗浮锚杆全流程施工易出现的问题及整改措施当建筑物地下室的自重及覆土不能抵消地下水产生的浮力时, 通过设置垂直抗浮锚杆, 可以消除地下水浮力产生的不利影响, 保证地下室的稳定和安全。
一、抗浮锚杆受力特性抗浮锚杆受拉构件，一端锚固在建筑物底板，另一端锚固在地基的持力层中，受力过程首先是通过锚固体钢筋与注浆体之间的作用将上拔力传至注浆体上；而后通过注浆体与周边土层之间的摩擦力将注浆体所受到的力传至周围稳定土体中去，从而形成具有一定抗拔能力的抗浮锚杆，起到抗浮锚杆的抗浮作用。
采用抗浮锚杆除了平衡地下水浮力作用外，还可起到加固地基的作用，从而减小地基变形及不均匀沉降。
二、抗浮锚杆杆体抗浮锚杆：杆体架立筋注浆管三、抗浮锚杆施工工艺四、抗浮锚杆施工质量问题1、锚杆制作易出现问题①锚杆下料平直段长度不够。
②起弯点位置、弯起角度与设计图纸不符。
监理员工资监理员工资制作不合格的锚杆严禁投入使用。
整改措施：要求锚杆加工下料时，依照设计要求严格控制下料长度，各型号锚杆平直长度不得低于设计长度。
2、抗浮锚杆焊接质量不满足要求锚杆架立筋焊接质量差，锚杆吊运到现场后，易出现架立筋脱落、偏位现象质量整改措施:锚杆架立筋需焊接饱满，吊运时注意成品保护。
如锚杆吊运到现场出现架立筋偏位、脱落现象，需在现场进行二次焊接，补焊到位。
现场样板：在锚杆上焊接架立筋样板，严格按样板施工。
3、抗浮锚杆成孔清渣不及时和整改情况钻渣清理不及时钻渣及时清运质量整改措施：锚孔成孔结束后，锚孔周边成孔产生的碎石等垃圾立即清理到位，至少保证锚孔周边50cm范围之内无垃圾锚孔成孔后如未立即进行下锚注浆施工导致淤泥污水流入的下锚施工前需进行二次清孔。
4、注浆管长度过短注浆管长度过短，严重影响注浆质量5、锚杆下锚定位不正（1）原因分析：个别锚杆下锚定位不正或注浆过程中锚杆偏位未及时采取纠正措施，导致注浆结束后锚杆偏位严重锚杆注浆完成后偏位严重（2）整改措施：锚杆下锚时需保证锚杆居中，在注浆过程中如果锚杆发生偏移需及时扶正，待注浆结束后检查锚杆是否居中，如有偏位扶正并固定。
抗浮锚杆受拉构件，一端锚固在建筑物底板，另一端锚固在地基的持力层中，受力过程首先是通过锚固体钢筋与注浆体之间的作用将上拔力传至注浆体上；而后通过注浆体与周边土层之间的摩擦力将注浆体所受到的力传至周围稳定土体中去，从而形成具有一定抗拔能力的抗浮锚杆，起到抗浮锚杆的抗浮作用。
采用抗浮锚杆除了平衡地下水浮力作用外，还可起到加固地基的作用，从而减小地基变形及不均匀沉降。
抗浮锚杆：杆体架立筋注浆管
三、抗浮锚杆施工工艺
四、抗浮锚杆施工质量问题
1、锚杆制作易出现问题
①锚杆下料平直段长度不够。
②起弯点位置、弯起角度与设计图纸不符。
制不合格的锚杆严禁投入使用。
整改措施：
要求锚杆加工下料时，依照设计要求严格控制下料长度，各型号锚杆平直长度不得低于设计长度。
2、抗浮锚杆焊接质量不满足要求
锚杆架立筋焊接质量差，锚杆吊运到现场后，易出现架立筋脱落、偏位现象
质量整改措施:
锚杆架立筋需焊接饱满，吊运时注意成品保护。
如锚杆吊运到现场出现架立筋偏位、脱落现象，需在现场进行二次焊接，补焊到位。
现场样板：在锚杆上焊接架立筋样板，严格按样板施工。
3、抗浮锚杆成孔清渣不及时和整改情况。

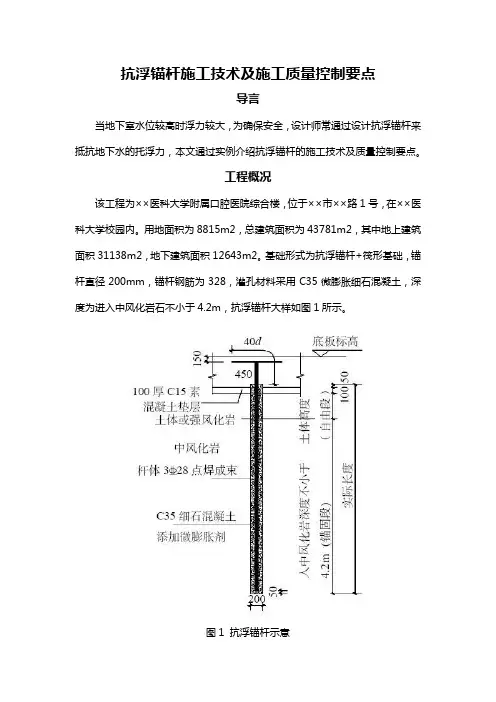

抗浮锚杆施工技术及施工质量控制要点导言当地下室水位较高时浮力较大，为确保安全，设计师常通过设计抗浮锚杆来抵抗地下水的托浮力，本文通过实例介绍抗浮锚杆的施工技术及质量控制要点。
工程概况该工程为××医科大学附属口腔医院综合楼，位于××市××路1号，在××医科大学校园内。
用地面积为8815m2，总建筑面积为43781m2，其中地上建筑面积31138m2，地下建筑面积12643m2。
基础形式为抗浮锚杆+筏形基础，锚杆直径200mm，锚杆钢筋为328，灌孔材料采用C35微膨胀细石混凝土，深度为进入中风化岩石不小于4.2m，抗浮锚杆大样如图1所示。
图1 抗浮锚杆示意施工工艺1.放点定位在平面布置图上确定各锚杆的编号，现场施工人员根据坐标放出各锚杆的中心点位置，打入木桩并钉上钉子，点位放好后要请监理进行验收。
2.锚杆成孔及加工（1）根据图纸要求和现场实际复核确定锚杆的下料长度。
用整根钢筋进行下料，不允许有接头，总长根据孔深至混凝土垫层的长度，加上设计锚固长度，锚杆折弯断锚入底板总长度为1.2m，下料长度为各区域设计长度+1.2m，如遇到锚杆处底板局部挖深，要确保锚杆进入中风化岩深度4.2m，钢筋下料长度根据现场标高加长，施工人员做好记录，及时通知监理、建设方、审计做好原始数据收集工作。
（2）清除钢筋表面的泥浆和铁锈。
（3）根据平面布置点，用全站仪和钢尺进行孔位测量放样并做好标记（图2）。
图2 施工放线示意（4）成孔。
现场利用锚杆钻孔机进行钻孔，钻机就位一定要按照放出来的中心线进行，同时在钻孔过程中要检查垂直度的偏差情况，有偏差要及时进行纠偏。
（5）清孔。
成孔过程中土层基本上都是风化岩，钻进过程中会有岩粉沉淀在孔底，成孔完成后要用大功率吹风机清除干净，确保孔底无岩粉。
3.放置杆体及注浆管（1）下锚杆杆体前应对杆体进行全面检查，在确定无弯折、损伤等现象后用塔式起重机将锚杆钢筋整体垂直吊起，沿孔壁缓慢送入孔内，并用16短钢筋（50cm长）与主筋焊接使其居中并严格控制钢筋外露长度。

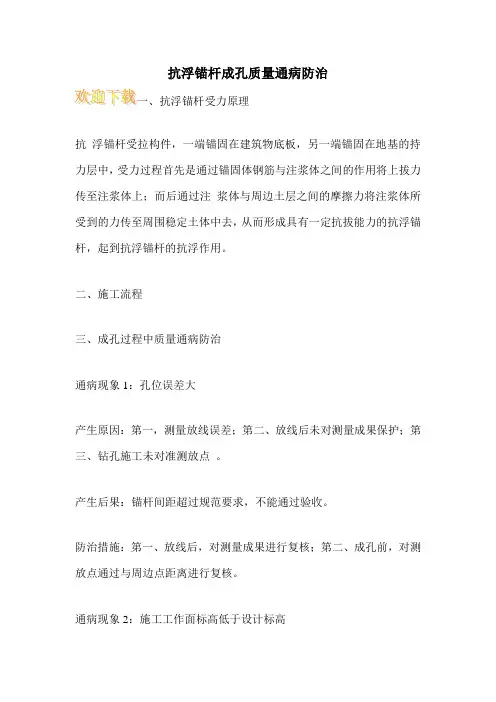

抗浮锚杆成孔质量通病防治
抗浮锚杆受拉构件，一端锚固在建筑物底板，另一端锚固在地基的持力层中，受力过程首先是通过锚固体钢筋与注浆体之间的作用将上拔力传至注浆体上；而后通过注浆体与周边土层之间的摩擦力将注浆体所受到的力传至周围稳定土体中去，从而形成具有一定抗拔能力的抗浮锚杆，起到抗浮锚杆的抗浮作用。
二、施工流程
三、成孔过程中质量通病防治
通病现象1：孔位误差大
产生原因：第一，测量放线误差；第二、放线后未对测量成果保护；第三、钻孔施工未对准测放点。
产生后果：锚杆间距超过规范要求，不能通过验收。
防治措施：第一、放线后，对测量成果进行复核；第二、成孔前，对测放点通过与周边点距离进行复核。
通病现象2：施工工作面标高低于设计标高。
