密云沙厂水利枢纽碾压混凝土重力坝设计前言确定选《密云沙厂水利枢纽碾压混凝土重力坝设计》作为大学毕业前的最后一次攻坚战，它是我们将所学的理论知识运用于现实工程的真实的综合演练，通过这次毕业设计能巩固和提高所学水利水电工程专业的理论知识，并使之系统化、整体化，能运用所学的专业知识去解决工程中遇到的实际问题，并具备进行设计、计算、制图的能力,提高撰写专业技术报告的水平，同时培养我们分析问题，解决问题的能力，为自己在以后的工作岗位上打下坚实的基础。
重力坝在水压力及其他荷载作用下，主要依靠坝体自重产生的抗滑力来满足稳定要求的，它具有结构作用明确，设计方法简单，安全可靠；对地形、地质条件适应性强等优点，所以对重力坝的优化设计和研究是十分有必要的。
随着国家经济技术的不断发展，人们逐渐发现已有的火力发电站已经无法满足当代对电力的需求，于是水力发电开始走进大家的视野，并逐渐发展成为发电系统里面的主力军，而在水电站的建设中，混凝土重力坝又占有相当优势。
重力坝之所以得到广泛应用,是由于有以下优点：①相对安全可靠,耐久性好，抵抗渗漏、洪水漫溢、地震和战争破坏能力都比较强；②设计、施工技术简单，易于机械化施工；③对不同的地形和地质条件适应性强，任何形状河谷都能修建重力坝，对地基条件要求相对地说不太高；④在坝体中可布置引水、泄水孔口，解决发电、泄洪和施工导流等问题。
随着大型振动压路机的出现，使碾压混凝土重力坝的高度明显提高，机械化程度高，从而达到缩短施工工期，降低工程造价的目的，并且采用高掺粉煤灰或矿渣的方式减少水泥用量，使温度裂缝数量较常态混凝土坝明显减少。
因而碾压混凝土重力坝得到快速的发展，已成为一种经济合理、应用广泛、施工方便的新坝型。
密云沙厂水利枢纽位于巨各庄镇沙厂村北，所在河流为潮河支流红门川河下游，控制流域面积128 平方公里。
该水利枢纽是以防洪、灌溉、发电、养鱼、旅游为主的综合效益的中型水库。
目录摘要 (I)ABSTRACT (II)第1章工程概况 (1)1.1地理位置 (1)1.2水文条件 (1)1.3 地质条件 (1)1.4 地形条件 (1)1.5 设计基本资料 (1)第2章水利枢纽的布置 (4)2.1枢纽等级及主要建筑物的级别 (4)2.2坝型的选择 (4)2.3枢纽的总体布置 (4)第3章溢流坝设计 (6)3.1 基本剖面 (6)3.2坝顶高程的确定 (6)3.4基本断面的确定 (8)3.5荷载组合及计算 (8)坝体自重及其力矩 (9)水重及其力矩 (9)静水压力及其力矩 (10)扬压力及其力矩 (11)淤泥压力及其力矩 (13)波浪压力及其力矩 (14)第4章大坝安全稳定分析与应力分析 (15)4.1坝体混凝土与基岩接触面抗滑稳定验算 (15)4.2大坝的应力分析 (18)坝趾抗压强度极限状态 (18)坝踵垂直应力不出现拉应力极限状态验算（正常使用极限状态）： (19)第5章溢流坝设计 (20)5.1单宽流量的确定 (20)5.2溢流宽度的确定 (20)5.3堰顶高程的确定 (20)5.4泄流能力的校核 (21)5.5 WES堰型设计 (22)5.6消能防冲设计 (25)第6章坝体细部及其它设计 (28)6.1坝体分缝与止水 (28)6.2 廊道系统 (29)6.3坝基的开挖与清理 (29)6.4 坝段与基岩面的连接 (30)6.5 坝基的固结灌浆 (30)6.6坝基帷幕灌浆 (30)6.7坝基排水 (31)6.8坝体分区 (31)6.9温度控制 (32)6.10闸门与启闭设备的选型 (32)闸门型式的选择 (32)启闭设备的选择 (33)6.11坝顶构造 (33)非溢流坝段坝顶构造 (33)溢流坝段坝顶构造 (33)致谢 (34)参考文献 (35)附录 (37)摘要北京市密云县沙厂水利枢纽位于巨各庄镇沙厂村北，所在河流为潮河支流红门川河下游，控制流域面积128 平方公里。
目次前言1 范围2 引用标准3 总则4 术语、符号5 重力坝布置6 坝体结构和泄水建筑物型式7 泄水建筑物的水力设计8 结构计算基本规定9 坝体断面设计10 坝基处理设计11 坝体构造12 坝体防裂及温度控制13 观测设计附录A (标准的附录) 堰面曲线、堰面压力及反弧段半径附录B (标准的附录) 坝身泄水孔体型设计附录C (标准的附录) 水力设计计算公式附录D (标准的附录) 坝基、坝体抗滑稳定抗剪断参数值附录E (标准的附录) 实体重力坝的应力计算公式附录F (标准的附录) 坝基深层抗滑稳定计算附录G (标准的附录) 坝体温度和温度应力计算条文说明1 范围本规范规定了重力坝的布置、结构计算、设计原则、温度控制和观测等技术要求。
本规范适用于水利水电大、中型工程岩基上的1、2、3级混凝土重力坝的设计，4、5级混凝土重力坝设计可参照使用。
对于坝高大于200m的混凝土重力坝设计，应作专门研究。
22引用标准33下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB50199—94 水利水电工程结构可靠度设计统一标准 GB50201—94 防洪标准DL／T5039—95 水利水电工程钢闸门设计规范DL／T5057—1996水工混凝土结构设计规范DL5073—1997 水工建筑物抗震设计规范DL5077—1997 水工建筑物荷载设计规范DL／T5082—1998水工建筑物抗冰冻设计规范SD105—82 水工混凝土试验规程SD303—88 水电站进水口设计规范SDJ12—1978 水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分) (试行) 及补充规定SDJ336—89 混凝土大坝安全监测技术规范(试行) SL48—94 水工碾压混凝土试验规程3 总则3.0.1 本规范是根据GB50199规定的原则制定的。
2020.1254出山店水库混凝土重力坝设计王桂生 杨 中 徐 杰（中水淮河规划设计研究有限公司 合肥 230601）1 工程概况出山店水库位于淮河干流上河南省信阳市出山店村，工程建设任务是以防洪为主，同时结合供水、灌溉功能且兼顾发电等，水库控制流域面积2900km 2，总库容12.51亿m 3。
水库完工投入使用后，可有效拦蓄调节上游山区洪水，削减干流息县、淮滨的洪峰流量，与后期拟建的张湾、袁湾、晏河水库等南岸支流水库联合运行，可有效提高水库下游保护区及王家坝以上圩区的防洪标准，使淮河中游防洪压力大大减小，工程还可以为下游50万亩农田灌溉提供水源，同时为信阳市提供工业和生活用水。
2 工程总体布置出山店水库混凝土重力坝段长429.57m，最大坝高40.6m，由连接坝段、表孔坝段、底孔坝段、电站坝段和非溢流坝段组成。
2.1连接坝段混凝土坝段1#~4#坝段为连接段，总长80.0m，左侧连接土坝段，右侧连接溢流坝段。
混凝土刺墙外包粘土心墙，心墙外为砂壳上游坡采用0.28m 厚混凝土预制连锁砌块护坡。
上游坡在平面上采用圆弧裹头型式侧墙相接。
上游侧墙采用半重力式结构型式，下游坡采用0.1m 厚预制砌块护坡。
插入刺墙分半插入段与全插入段，全插入段长20.0m。
2.2 表底孔坝段混凝土坝段5#~13#坝段为溢流坝段，总长为150.5m，坝顶高程为100.40m，溢流表孔为开敞式结构，净宽15.0m，堰顶高程为83.0m，闸墩顺水流向长33.0m。
堰面曲线上游段采用三圆弧曲线。
溢流表孔经论证采用底流式消能、尾坎式消力池。
14#~15#坝段为泄流底孔坝段，总长40.00m，位于溢流表孔坝段右侧，坝顶高程100.40m，坝基最大宽度48.60m，坝体迎水面为铅直面，底孔底板高程75.00m，孔口宽度7.0m，高度7.0m，共3孔，中墩厚4.0m，缝墩及左侧边墩厚3.0m，右侧边墩厚6.0m。
进口采用有压短管，喇叭口型式，进口上缘及两侧均采用椭圆曲线。

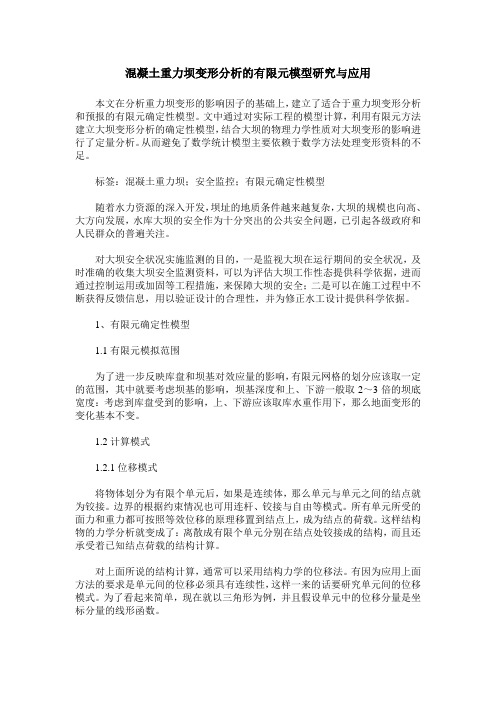

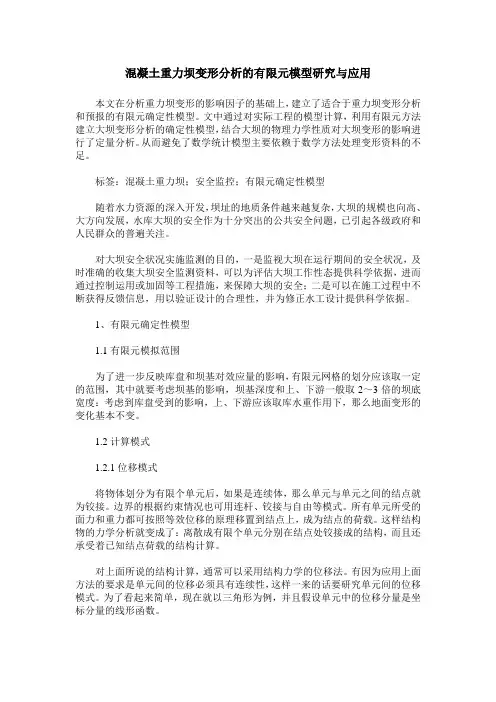

混凝土重力坝变形分析的有限元模型研究与应用本文在分析重力坝变形的影响因子的基础上，建立了适合于重力坝变形分析和预报的有限元确定性模型。
文中通过对实际工程的模型计算，利用有限元方法建立大坝变形分析的确定性模型，结合大坝的物理力学性质对大坝变形的影响进行了定量分析。
从而避免了数学统计模型主要依赖于数学方法处理变形资料的不足。
标签：混凝土重力坝；安全监控；有限元确定性模型随着水力资源的深入开发，坝址的地质条件越来越复杂，大坝的规模也向高、大方向发展，水库大坝的安全作为十分突出的公共安全问题，已引起各级政府和人民群众的普遍关注。
对大坝安全状况实施监测的目的，一是监视大坝在运行期间的安全状况，及时准确的收集大坝安全监测资料，可以为评估大坝工作性态提供科学依据，进而通过控制运用或加固等工程措施，来保障大坝的安全；二是可以在施工过程中不断获得反馈信息，用以验证设计的合理性，并为修正水工设计提供科学依据。
1、有限元确定性模型1.1有限元模拟范围为了进一步反映库盘和坝基对效应量的影响，有限元网格的划分应该取一定的范围，其中就要考虑坝基的影响，坝基深度和上、下游一般取2～3倍的坝底宽度：考虑到库盘受到的影响，上、下游应该取库水重作用下，那么地面变形的变化基本不变。
1.2计算模式1.2.1位移模式将物体划分为有限个单元后，如果是连续体，那么单元与单元之间的结点就为铰接。
边界的根据约束情况也可用连杆、铰接与自由等模式。
所有单元所受的面力和重力都可按照等效位移的原理移置到结点上，成为结点的荷载。
这样结构物的力学分析就变成了：离散成有限个单元分别在结点处铰接成的结构，而且还承受着已知结点荷载的结构计算。
对上面所说的结构计算，通常可以采用结构力学的位移法。
有因为应用上面方法的要求是单元间的位移必须具有连续性，这样一来的话要研究单元间的位移模式。
为了看起来简单，现在就以三角形为例，并且假设单元中的位移分量是坐标分量的线形函数。

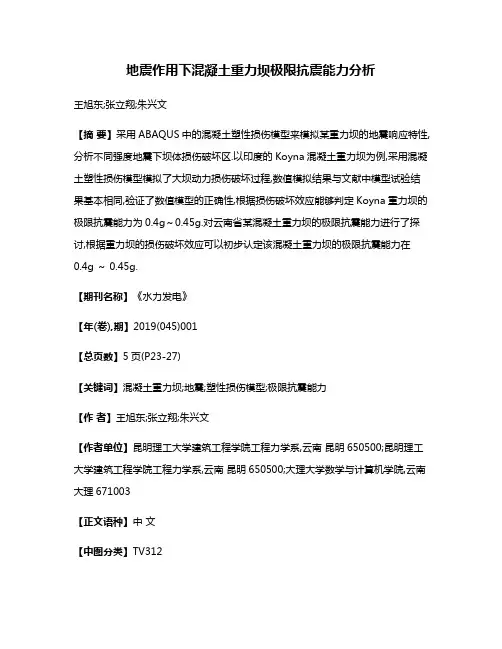

地震作用下混凝土重力坝极限抗震能力分析王旭东;张立翔;朱兴文【摘要】采用ABAQUS中的混凝土塑性损伤模型来模拟某重力坝的地震响应特性,分析不同强度地震下坝体损伤破坏区.以印度的Koyna混凝土重力坝为例,采用混凝土塑性损伤模型模拟了大坝动力损伤破坏过程,数值模拟结果与文献中模型试验结果基本相同,验证了数值模型的正确性,根据损伤破坏效应能够判定Koyna重力坝的极限抗震能力为0.4g～0.45g.对云南省某混凝土重力坝的极限抗震能力进行了探讨,根据重力坝的损伤破坏效应可以初步认定该混凝土重力坝的极限抗震能力在0.4g ～ 0.45g.【期刊名称】《水力发电》【年(卷),期】2019(045)001【总页数】5页(P23-27)【关键词】混凝土重力坝;地震;塑性损伤模型;极限抗震能力【作者】王旭东;张立翔;朱兴文【作者单位】昆明理工大学建筑工程学院工程力学系,云南昆明650500;昆明理工大学建筑工程学院工程力学系,云南昆明650500;大理大学数学与计算机学院,云南大理671003【正文语种】中文【中图分类】TV3122008年汶川发生了里氏8.0级特大地震，地震烈度Ⅺ度，地震对震区内的水电工程造成了极大的影响。
不少地区地震烈度远超我国现行地震设防烈度区划图的设防水准，例如设防烈度只有Ⅷ度的紫坪铺电站在此次地震中经历了烈度近X度的考验。
由此可见，地震具有极大的不确定性，重要的水工建筑物一旦造成破坏，将引发重大的次生灾害，给下游的居民的生命财产级社会经济发展带来巨大的威胁。
因此进行地震作用下的混凝土重力坝极限抗震能力分析显得十分重要。
混凝土作为一种准脆性材料，在地震动荷载较小时，表现为线弹性行为，随着地震动的不断增大，混凝土发生损伤开裂，并表现出应变软化特征。
目前材料非线性模型是发展最成熟的塑性损伤模型。
国内外众多学者运用混凝土塑性损伤模型对混凝土重力坝在地震作用下的非线性动力响应进行了广泛的研究，并取得了一定的研究成果[2，3]。
1前言乌江思林水电站位于贵州省思南县思林乡境内，是乌江干流下游河段的梯级电站，上游89km接构皮滩水电站，下游115km接沙沱水电站，距贵阳市317km。
思林水电站枢纽工程以发电为主，其次航运，兼顾防洪灌溉。
水库正常蓄水位440m,总库容16.54亿亦，装机容量1000MW。
电站枢纽工程为一等，主要水工建筑物为一级，枢纽工程采用碾压混凝土重力坝，右岸地下厂房，左岸垂直升船机；最大坝高117m；坝顶高程452m,混凝土方量为碾压混凝土81.86 75 m3,常态混凝土 105.38万m3o2试验研究目的根据国电贵阳院思林水电站项目部提出的《思林水电站混凝土试验技术要求》，结合该水电站为碾压混凝土重力坝的具体特点，调研选择混凝土原材料(水泥、粉煤灰、外加剂、磷矿渣、膨胀剂等)的生产厂家，研究以左岸铜鼓2灰岩和Tyn1灰岩灰质白云岩为人工骨料的碾压混凝土、变态混凝土、垫坨Tly层混凝土、封堵混凝土、抗冲耐磨混凝土、厂房混凝土的配合比，为各部位的混凝土优选配合比，在确保工程质量、进度的条件下，尽可能降低工程造价。
为工程设计提供各部位混凝土的物理力学性能、热学性能、抗冻耐久性、自身体积变形、徐变、抗渗性和抗裂性等方面的参数。
3试验使用的标准(1)《水工混凝土试验规程DL/T5150-2001》(2)《水工混凝土砂石骨料试验规程DL/T5151-2001》(3)《水工混凝土水质分析试验规程DL/T5152-2001》(4)《水工混凝土掺用粉煤灰技术规范DL/T5055-1996》(5)《用于水泥和混凝土中的粉煤灰GB1596-90(6)《水工混凝土施工规范DL/T5144-2000(7) 《水工碾压混凝土施工规范DL/T5112-2000》 (8) 《水工碾压混凝土试验规程SL48-94》(9) 《水泥胶砂强度检验方法(ISO 法)GB/T17676-1999》 (10) 《硅酸盐水泥、普通硅酸盐水泥GB175-1999》 (11) 《混凝土外加剂技术规程DL/T5100-1999》 (12) 《水工混凝土外加剂技术规程DL/T5100-1999》 (13) 《水利水电工程岩石试验规程SL264-2001》 (14) 《水工建筑物抗冰冻设计规范DL/T5082-1998》 (15) 《用于水泥中的粒化电炉渣GB6645-86》(16) 《用于水泥和混凝土中的粒化高炉电渣粉GB/T18046-2000)) 4混凝土配合比设计主要技术指标混凝土根据大坝稳定、应力、结构强度、耐久性和温控防裂等要求划 分设计标号主要有：I 区：坝体内部碾压混凝土 C15-9OF 5OW 6； II 区：坝体上游而防渗混凝土 C 2O -9O F IOO W 8 111区：坝体抗冲耐磨混凝土 C3O-28F100 W8 IV 区：坝体垫层补偿常态混凝土 C 2O .9O F 1O O W 8 V 区：坝体变态混凝土 C20-90F ] OoW8 VI 区：坝体变态混凝土 C 15-9()F 1OO W 6闸墩预应力混凝土设计标号为：C40-28F100 W 8 导流隧洞封堵混凝土设计标号为：C 25.28F 10()W 8丿房基础、板、梁、柱混凝土设计标号为：C20-28Fj00W8 (W6)^25-28^100^8 ( W 6)表4-2表4一35试验研究内容5.1调研收集国内相类似工程的试验研究资料，并进行分析研究。

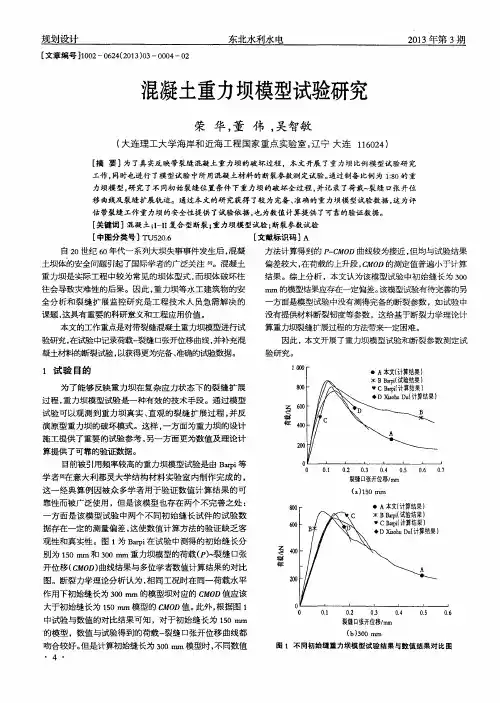

《水工建筑物》结构模型教学实验重力坝断面结构模型试验李桂荣2013-3-22混凝土重力坝断面结构模型试验1． 模型试验的原理模型试验的理论基础就是相似原理。
我们研究的对象主要是水利和土建工程中的混凝土建筑物及地基。
需要通过模型模拟的主要有荷载的类型及大小，建筑物的几何形状和材料的物理力学性能。
为了使模型上产生的物理现象与原型相似，模型材料、模型形状和荷载等必须遵循一定的规律，这个规律就是相似原理。
水工结构模型试验要解决的问题，是将原型水工建筑物上的力学现象缩小到模型上，从模型上模拟出与原型相似的力学现象中，量测应力、位移和安全度等，再通过一定的相似关系推算到原型建筑物。
模型试验如果能正确地解决模拟问题，同时又采用了精确的量测方法，则其所得成果就可能较好地反映原型的实际情况。
2.试验任务对所取坝段的断面结构模型进行一次应力试验，提供大坝在上游正常蓄水位作用下的坝基面上应力的分布和坝体位移变化情况的试验成果。
3．原型的基本资料：坝型为混凝土实体重力坝，坝高为81m ，坝顶宽12m ，坝底宽60m ，下游坝坡1：0.75。
坝体混凝土弹性模量E 1=19200Mpa,坝基岩体弹性模量E 2=19200Mpa ，E 3=11600Mpa ，基岩材料分布图4-1。
混凝土与基岩材料的泊松比均为μ1=μ2=0.2，坝体混凝土容重3/24m KN r ,上游正常蓄水位78m 。
4.模型设计 4.1相似常数根据线弹性模型的相似要求结合本次试验，原型（P ）与模型（M ）各物理量之间保持下列相似关系：几何比尺： C L =L P /L M =100 弹性模量比尺： C E =E P /E M =6 容重比尺： C γ=γP /γM =C ζ/ C L应变比尺： C ε=εP /εM =1应力比尺： C ζ=ζP /ζM =6位移比尺：Cδ=δP/δM=100泊松比比尺：Cμ=μP/μM=14.2相似模型本次试验的模型材料采用石膏材料，模型是根据相似要求将石膏粉和水按照不同的比例浇注成块体，经过烘干、加工、制作而成。
模型的具体尺寸和材料分区见图4-1。
图4-1 相似模型1-坝体； 2-基础；3-基础材料分界线基础模拟的范围上游重力坝断面模型基础模拟范围的基本原则是: 上游坝基长度不小于1.3倍坝底宽度或1.0倍坝高;下游坝基长度不小于2.0倍坝底宽度或1.5倍坝高; 坝基深度不小于1.5倍坝底宽度或1.0倍坝高。
在有特殊地质构造时，边界范围还要适当增加。
4.3模型荷载（原型坝段取10m）垂直荷载：垂直荷载为坝体自重和坝基扬压力的叠加。
坝体自重荷载计算简图见图4-2按图示分块计算。
图4-2 坝体自重荷载计算简图（单位;cm）说明：1、图中虚线表示坝体自重分块的分界线α）情况考虑，按图4-3坝基扬压力：扬压力计算按有帷幕，无排水（5.0=所示分块计算各分块图4-3 坝基扬压力计算简图（单位;cm ）说明：1、图中虚线表示扬压力分块的分界线上游静水压力：首先计算大坝在正常蓄水位情况下的模型所要施加的上游总水压力，然后再按式（4-1）计算出油泵压力表读数表p （MPa ）。
App ⨯=5表 （4-1） 式中：p 为模型所要施加的上游总水压力（KN ），表p 油泵压力表读数。
A 为油压千斤顶活塞的面积(5.75cm 2)。
4.4荷载计算7．1原型荷载（坝段长B=10米） 坝体自重：1、81*12*10*24=233280KN2、（64+40）*18/2*10*24=224640 KN3、（40+20）*15/2*10*24=108000 KN4、1/2*15*20*10*24=36000 KN 上游水压力：1/2*10*78*78*10=304200KN 坝基扬压力：1、[（6*39）*1/2+(39*6)+（22+39）*6/2]10*10=57210KN2、（34.7+21.7）*18/2*10*10=50670 KN3、（21.7+10.8）*15/2*10*10=24300KN4、（15*10.8）1/2*10*10=8100 KN5．试验装置及设备图5-1 重力坝断面结构模型图5-2 模型的应变和位移测点布置图（单位;cm）本次试验所用的主要仪器、设备有：电阻应变计、UCAM-20PC应变量测系统、Centipede位移量测系统、DH3816应变量测系统、位移传感器、拉力传感器、油压千斤顶、油泵、标准压力表等。
应力是通过粘贴于模型上的电阻应变片在荷载作用下由UCAM-20PC 应变量测系统测得应变值经计算获得。
位移是通过装置于模型上的位移传感器在荷载作用下由Centipede 位移量测系统所示数值经换算获得。
模型的垂直荷载按4个分块施加相应的集中力，每块荷载大小是由拉力传感器和与其连接的DH3818应变量测系统来控制。
上游坝面水压力用五个相同大小（活塞面积A=5.75cm 2）的油压千斤顶通过油泵施加相应荷载，并通过各块刚性垫块使其转换为近似的分布荷载。
6.应力实验中的电测原理电阻应变测量技术可用于测定构件的表面应变，根据应力与应变之间关系，确定构件的应力状态。
6.1电阻应变计（1）电阻应变计的构造图6-1电阻应变计的构造示意图（2）电阻应变计的工作原理金属电阻应变计的工作原理是吸附在基体材料上应变电阻随机械形变而产生电阻值变化的现象，俗称为电阻应变效应。
取应变计、敏感栅上取一直线段来研究应变计的应变与电阻之间的关系。
设此线段的长度为L ；截面积为A ；电阻率为ρ。
则金属导体的电阻值可用下式表示： ALR ρ= (6-1)将上式取对数后再微分，即可得电阻变化与其它诸量变化的关系式：AdAL dL d R dR -+=ρρ (6-2) 若此线段处于单向受力状态时，由于泊松（金属丝的泊松比为μ）效应则；μεμ22-=-=LdL A dA (6-3)式中ε=L L ∆即应变将（6-3）代人（6-2）得；εμρρ)21(++=d R dRμερρε21++=d R dR（6-4）令 =0K μερρ21++d则ε0K RdR= (6-5) 金属丝的应变与单位电阻变化成正比，其比例系数0K 称为金属丝的灵敏系数。
应变计的灵敏系数还与敏感栅材料性能、加工工艺及所使用的粘结剂等因素有关，因此其灵敏系数均由实验标定给出。
所以（6-5）应表示为 εK RdR= （6-6） 6.2静态应变量测系统电阻应变仪一般是用电桥将应变片的电阻变化转换为电压或电流的变化。
以DH3816应变测试系统为例。
该系统由数据采集箱、微型计算机及支持软件组成。
可自动、准确、可靠、快速测量大型结构、模型及材料应力试验中多点的静态应变应力值。
若配接适当的应变式传感器, 也可对多点静态的力、压力、扭矩、位移、温度等物理量进行测量。
测量原理: 以1/4桥、120Ω桥臂电阻为例对测量原理加以说明。
如图6-2所示。
图6-2 测量原理图中: Rg 为测量片电阻, R 为固定电阻, K F 为低漂移差动放大器增益, 因εK E V g i 25.0=即 εK E K V K V g F i F 25.00==所以 Fg KK E V 04=ε式中: i V -直流电桥的输出电压(μV)； g E -桥压(V)；K -应变计灵敏度系数； ε- 输入应变量(με)；0V -低漂移仪表放大器的输出电压(μV)； F K -放大器的增益。
当Eg=2V K=2时 FK V 0=ε 对于1/2桥电路 Fg KK E V 02=ε对于全桥电路 Fg KK E V 0=ε这样, 测量结果由软件加以修正即可。
7．试验步骤（1）提前预习试验指导书，根据相似关系计算施加于模型上的荷载大小（垂直荷载及水压力）。
（2） 打开电源对各种仪器作测试前检查及准备工作。
（3） 量测应变和位移的初始读数。
（4） 开始逐级均匀地施加垂直荷载直至设计荷载值。
（5） 垂直荷载加完以后，再缓慢施加水压力达到设计荷载值。
(千斤顶的活塞面积为A=5.75cm 2)。
（6） 等变形基本稳定后，开始读各点位移及应变值。
（7） 测量完毕，先卸水荷载，后卸垂直荷载。
对于一种荷载情况至少应进行4-5次加载测试。
（8） 试验结束先关闭所有仪器电源。
然后将模型、仪器设备整理复原。
8.成果整理（1）根据相似原理由计算原型各点应力、位移值。
取各点三次相近应变值读数取平均值，再按下列公式计算各点应力值。
)(19002μεεμσ+-=mE x E C )(10902μεεμσ+-=mE y E C )2()1(290045εεεμτ--+=mE xy E C22124)(212xy y x yx τσσσσσ+-±+=yx xytg σστα-=22（2）绘制断面应力分布图及上游坝面的结构位移图。
（3）根据试验结果，评价结构在正常蓄水位情况下的工作状态。
（4）编写完整的试验报告。
试验报告应该包括：试验任务、原型基本资料、模型相似设计、原始试验数据、成果整理和分析等内容。
9．注意事项（1）本次试验分小组由数人协作共同完成，参加做试验的同学必须提前预习，按时到达实验室。
（2）认真听从指导教师讲解，严格遵守操作规程，坚持先弄懂后操作的原则。
保证试验安全进行。
（3）出现异常情况，立即报告指导教师进行处理。
（4）编写试验报告、试验资料整理、分析由各同学独立完成。
10.预习要求（1）了解模型试验的相似原理，熟悉试验指导书的内容。
（2）利用线弹性应力模型试验的相似条件，结合本次试验计算模型的所要施加的垂直和水平荷载。
（11）参考书：《脆性材料结构模型试验》陈兴华等编10。
