《水工建筑物课程设计》-混凝土重力坝设计

1. 课程设计目的混凝土坝电算课程设计是水工建筑物教学计划中一个重要的实践性教学环节，对培养和提高学生的水工结构设计基本技能，启发学生对实际结构工作情况的认识和巩固所学的理论知识具有重要作用。

课程设计包括重力坝设计的主要理论与计算问题，通过课程设计可以达到综合训练的目的。

1).学会融会贯通“水工建筑物”课程所学专业理论知识，完成重力坝较完整的设计计算过程，以加深对所学理论的理解与应用。

培养综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能，全面分析考虑问题的思想方法、工作方法。

2).培养设计计算、绘图、编写设计文件、使用规范手册和应用计算机的能力。

提高查阅和应用参考文献和资料的能力。

2. 课程设计题目描述和要求1).设计标准：某水库位于某河道的上游，库区所在位置属高山峡谷地区。

根据当地的经济发展要求需修建水库，该工程以发电、灌溉、防洪为主。

拟建的水库总库容 1.33亿立方米，电站装机容量9600kw 。

工程等级、建筑物级别以及各项控制标准、指标按SL252-2000水利水电工程等级划分及洪水标准可得，本设计的工程规模为大（2）型，工程等级为Ⅱ级，永久建筑物的主要建筑物级别为2级。

2).坝基地质条件①开挖标准：本工程坝体在河床部分的基岩设计高程原定在827.7m 。

②力学指标：坝体与坝基面接触面的抗剪断摩擦系数f ＇=0.9～1.1，粘结力系数c ＇＝700～800kPa 。

本设计抗剪断摩擦系数f ＇=1.07，粘结力系数c ＇＝850kPa③基岩抗压强度：15002/cm kg 3).特征水位经水库规划计算，坝址上、下游特征水位如下：P=0.1%校核洪水位为909.92m ，相应下游水位为861.15m ；P=1% 设计洪水位为907.32m ，相应下游水位为859.80m ； 正常挡水位为905.70m ；相应下游水位为855.70m ；淤沙高程为842.70m ；4).荷载及荷载组合荷载应按实际情况进行分析，决定计算内容。

一、非溢流坝设计（一）、初步拟定坝型的轮廓尺寸(1)坝顶高程的确定①校核洪水位情况下：波浪高度2h l=0.0166V5/4D1/3=0.0166×185/4×41/3=0.98m波浪长度2L l=10.4×(2h l)0.8=10.4×0.980.8=10.23m波浪中心线到静水面的高度h0=π(2h l)2/ 2L l=3.14×0.982/10.23=0.30m安全超高按Ⅲ级建筑物取值h c=0.3m=2h l+ h0+ h c=0.98+0.30+0.3=1.58m 坝顶高出水库静水位的高度△h校②设计洪水位情况下：波浪高度2h l=0.0166(1.5V)5/4D1/3=0.0166×(1.5×18)5/4×41/3=1.62m波浪长度2L l=10.4×(2h l)0.8=10.4×1.620.8=15.3m波浪中心线到静水面的高度h0=π(2h l)2/ 2L l=3.14×1.622/15.3=0.54m安全超高按Ⅲ级建筑物取值h c=0.4m=2h l+ h0+ h c=1.62+0.54+0.4=2.56m 坝顶高出水库静水位的高度△h设③两种情况下的坝顶高程分别如下：校核洪水位时：225.3+1.58=226.9m设计洪水位时：224.0+2.56=226.56m坝顶高程选两种情况最大值226.9 m，可按227.00m设计，则坝高227.00-174.5=52.5m。

(2)坝顶宽度的确定本工程按人行行道要求并设置有发电进水口，布置闸门设备，应适当加宽以满足闸门设备的布置，运行和工作交通要求，故取8米。

(3)坝坡的确定考虑到利用部分水重增加稳定，根据工程经验，上游坡采用1：0.2，下游坡按坝底宽度约为坝高的0.7～0.9倍，挡水坝段和厂房坝段均采用1：0.7。

(4)上下游折坡点高程的确定理论分析和工程实验证明，混凝土重力坝上游面可做成折坡，折坡点一般位于1/3~2/3坝高处，以便利用上游坝面水重增加坝体的稳定。

水工建筑物重力坝毕业设计模板××水力发电枢纽工程重力坝设计一、前言1、流域概况及枢纽任务××是罗江上的一条南北向大支流，河流全长295公里，流域面积850平方公里。

流域形状略呈菱形，上下游狭窄，中游宽大，河道坡陡流急，具有暴涨暴落的特性。

本枢纽工程以发电为主，兼顾防洪、灌溉，对航运和木材筏运也适当加以解决。

水库总库容22.6亿立方米，装机容量24.8万千瓦，灌溉上游农田130万亩，确保减免昌州市（福州市）及附近50万亩农田和南江县（南平县）的洪灾。

2、经水文、水利调洪演算确定：死水位200.15m；发电正常水位215.5m，相应下游水位163.88m；设计洪水位216.22m，相应下游水位169.02m，通过河床式溢洪道下泄流量5327.70m3/s；校核洪水位217.14m，相应下游水位169.52m，通过河床式溢洪道下泄流量6120.37 m3/s；泥沙淤积高程174.6m，淤沙干容重14.1KN/m3（浮容重=8.71 KN/m3），孔隙率n=0.45内摩擦角为φ=15o；电站进水口底板高程为186.20m（坝式进水口）。

3、气象资料相应洪水季节50年重现期最大风速的多年平均值为17.3m/s，相应设计洪水位时吹程2.54km，相应校核洪水位时吹程2.66km。

4、地质勘测资料坝址处河床地面高程为146.10m，河床可利用基岩高程为140m，坝与基岩之间摩擦系数为0.7，基岩允许抗压强度为6.3Mpa ,坝基渗透系数（扬压力折减系数或剩余水头系数）α1α2可分别取0.25，0.34。

5、建筑材料有关数据5.1 龄期为90天，强度等级C15标号的混凝土允许抗压强度为4.3Mpa。

5.2 砂石料有3个主要料场：5.2.1 房村料场位于坝上游右岸22公里处，与公路边小山丘相连，附近河岸地形开阔，可供加工堆存之用，分布呈长方形，长1350m，宽234m，表土层3～4m，露出水面0～7m。

《混凝土重力坝电算》课程设计学生：学号：专业班级：2010级水利(2)班指导教师：二○一三年六月二十一日目录1 课程设计目的 (2)2 课程设计的任务和容 (2)3 课程设计的要求成果 (2)4 基本资料 (3)5 课程设计报告容 (4)6 课程设计总结 (24)7 结论 (24)参考文献 (24)附录I 主要电算成果原始文件 (25)1. 课程设计的目的1、巩固和加强学生对《水工建筑物》这门课程知识的理解；借助课设这一环节，培养学生综合运用已所学的理论知识和专业知识来解决基本工程设计问题的初步技能。

2、学会初步设计重力坝基本剖面，通过稳定、强度分析，拟定坝体经济断面；计算坝体应力，并满足规要求；培养设计计算、绘图、编写设计文件和应用计算机的能力。

3、在课设中查阅和应用相关参考文献和资料，培养按规设计的良好习惯。

2. 课程设计的任务和容1、设计任务：碧流河水库混凝土挡水段第28号坝段剖面设计。

2、设计容：1）通过稳定、强度分析，拟定坝体经济断面尺寸；2) 通过坝基水平截面处坝体部应力分析，定出坝体混凝土分区方案；3) 坝体细部构造设计：廊道布置、坝体止水、坝体排水及基础防渗和排水等。

3. 课程设计的要求成果1) 设计计算说明书一份；2) A3设计图纸二。

4. 基本资料1、 流域概况及枢纽任务碧流河水库位于碧流河中游干流上，坐落在新金县双塔镇与庄河县荷花山镇的交界处沙河口，距170公里。

总库容9.21亿3m 。

是一座以供水为主，兼顾防洪、灌溉、发电、养鱼等综合利用的大II 型水库，是城市用水的主要水源。

2、地形地质坝址处的岩体可大致分为新鲜岩石、微风化及覆盖层。

河槽高程为25.0m ，河槽处为半风化的花岗岩，风化层厚度为 2 m ，基岩具有足够的抗压强度，岩体较完整，无特殊不利地质构造。

两岸风化较深呈带状，覆盖层较少，坝址两岸均为花岗岩，岩石坚硬，裂隙不发育。

河床可利用基岩高程定为20.50m 。

水工建筑物课程设计(重力坝)1000字一、前言重力坝是水利工程中广泛应用的水工建筑物之一，具有简单、稳定、可靠等特点。

为了能够更好地学习和理解重力坝的设计与施工，本文将结合实际工程案例，介绍重力坝的基本概念、设计要点、施工过程以及安全措施。

二、概述重力坝是指靠坝体自身的重力抵抗水压力，并使坝体能够保持在平衡状态的坝。

重力坝通常具有比较宽的顶宽、大坝底宽，以及垂直或近垂直的坝面。

三、设计要点1. 坝体稳定性重力坝的稳定性是设计的重点之一，因此坝体的自重和坝前水柱作用所产生的水压力必须能够平衡。

为了保证坝体的稳定性，需要进行相应的坝体截面优化和稳定分析。

2. 溢洪道设计溢洪道是重力坝防洪的主要措施之一，需要根据坝址洪水特征和设计洪水确定相应的溢洪道参数。

一般来说，溢洪道的设计应该充分考虑坝上游的泄洪需求，同时确保洪水能够安全地通过坝址，避免发生洪水冲毁等事故。

3. 切尾设计切尾是指将河床河岸的土质挖出，以便于坝底的施工和加强重力坝的水密性。

在切尾的设计中应该充分考虑河床河岸土质的稳定性，避免在切尾过程中发生坍塌和滑坡等不安全情况。

四、工程案例以南岸水库为例，该水库位于河南省某市，总库容为 3.3亿立方米，控制流域面积为1117.1平方千米，最大蓄水位为265.5米。

该水库为一座重力坝，具体参数如下：1. 坝址基础岩层接触深度： -76米2. 坝顶标高： 277.5米3. 坝顶长度： 534.75米4. 坝顶宽度： 10.5米5. 坝脚标高： 206米6. 坝脚长度： 342米7. 坝脚宽度： 42米8. 坝高： 71.5米五、施工过程1. 剥离坝址土层：将坝址表土和浮石剥离至基岩层，同时进行基岩凿打和清理。

2. 贴面铺垫：在坝址的基础岩层上进行界板定位和方案确认，贴面铺垫，同时进行模板安装。

3. 混凝土浇筑：进行混凝土浇筑之前，需要对混凝土原材料进行检测和质量监控，保证混凝土强度和性能符合设计要求。

水工建筑物课程设计（重力坝枢纽任务书及指导书）水工教研室2015.01一、课程设计目的与要求通过设计，使学生初步掌握重力坝设计的一般原则、方法和步骤，加深和巩固基础理论知识，培养学生综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能，全面分析考虑问题的思想方法以及查阅参考文献、计算、绘图和编写设计文件的能力。

设计过程中，学生必须发挥独立思考能力，在老师的指导下按时独立完成设计任务。

设计时应采用最新设计技术规范。

二、设计任务1、根据地质、地形条件和枢纽建筑物的作用，进行枢纽布置方案比较，通过定性分析确定最优枢纽布置方案。

并绘制下游立视图。

2、进行挡水坝的剖面设计，内容包括：拟定挡水坝剖面尺寸，然后进行稳定及应力校核，确定安全合理的剖面。

并绘制挡水坝断面图。

3、进行细部构造设计，包括：标号分区、分缝、止水、廊道、排水等。

4、成果包括:设计计算说明书1份，图纸2张。

三、基本资料德山水库位于河北省唐山、承德两地区交界处，坝址位于迁西县扬岔子村的滦河干流上，控制流域面积33700km2，总库容25.5亿m3。

水库枢纽为混凝土重力坝，由主坝、电站及泄水底孔等组成，水库主要任务是调节水量，供天津市和唐山地区工农业及城市人民生活用水，结合引水发电，并兼顾防洪要求。

根据水库的工程规模及其在国民经济中的作用，枢纽定为一等工程，主坝为I级建筑物，其它建筑物按II级建筑物考虑。

1、工程地质资料（1）地貌坝址为低谷丘陵地区，两岸相对高差不大，河谷开阔，宽约600m，上下游两公里范围内河道顺直，主河槽位于右岸。

河床高程137m左右。

枯水期河床宽约100m，由于受河流侧向的侵蚀，两岸地形不对称。

右岸坡度较陡约60°左右，左岸较缓约20°，河床中除漫滩外，左岸还有三级阶地发育，一、二级阶地高程自140m～160m，三级阶地与缓坡相接直达山顶。

覆盖层为7～12m厚的砂砾卵石冲积层。

（2）岩性坝基主要岩性为太古界拉马沟片麻岩，第四大岩层（Ar，Ⅰ4）为角闪斜长片麻岩，具有粗粒至中间细粒纤状花岗变晶结构，主要矿物为斜长石、石英及角闪石，本层岩体呈厚层块状，质地均一、岩性坚硬、抗风化力强、工程地质条件较好，总厚度185m左右。

《水工建筑物》课程设计指导书任务书指导教师：潘起来、康倍铭2018年6月重力坝课程设计指导书一、课程设计的目的及要求：课程设计是重要的教学环节，要求每位学生在教师的指导下，独立、系统、全面、深入地完成规定的设计任务，提交高质量的设计成果。

其目的及要求：1．巩固和加强学生已学的基本内容和专业知识；2．培养学生运用所学知识解决实际问题的能力；3．培养学生计算、绘图等的基本技能；4．培养学生严肃负责、实事求是和刻苦钻研的工作作风。

二、设计内容：1.非溢流剖面设计剖面尺寸的拟定、荷载计算及荷载组合、抗滑稳定分析、应力分析。

2.溢流重力坝设计溢流重力坝孔口形式、溢流重力坝孔口尺寸、溢流面体形设计、消能防冲设计。

3.坝身泄水孔设计4.重力坝构造设计坝顶构造、坝体分缝、坝体排水、廊道系统、坝体混凝土分区。

5.重力坝地基处理坝基开挖与清理、坝基的固结灌浆、帷幕灌浆、坝基排水。

三、设计成果：1．设计计算说明书一份。

设计计算说明书是课程设计的主要成果，要充分表达设计者的设计思想、方法和分析能力。

其要求是：①设计主要成果的说明；②对采用的设计参数、公式等理论依据的说明；③章节分明，简明扼要，条理通顺，字迹工整。

既有计算成果又有分析论证和明确的结论。

必要时，使用附表和插图（应按比例绘）。

2．绘图一张工程设计图是工程师的语言，是设计成果的主要表达方式。

应严格按照“水利水电工程制图”的标准绘制。

其要求是：①制图正确，布局合理，主次分明，比例适当，线条清晰，尺寸齐全，必要时应有简要注释；②采用2#图纸，CAD制图。

四、时间安排：某重力坝设计任务书1.设计基本资料1.1 工程概况本工程流域属典型的大陆性气候，流域内大部分属于中高山地形，地势北高南低，由东北向西南倾斜，海拔3500m以上为冰川和永久积雪覆盖区，海拔2500～3600m区间为径流形成区，海拔1300～2500m属中低山区，河流全长42km，坝址以上集水面积481km2，径流来源于高山冰雪融水，夏委的直接降水和季节性积雪融水，河道纵坡25‰～30‰。

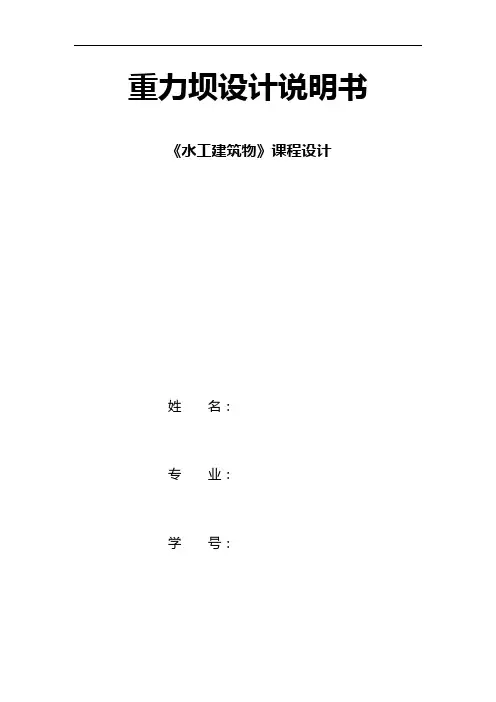

重力坝设计说明书《水工建筑物》课程设计姓名：专业：学号：基本资料一、基本情况本重力坝水库坝高53.9m，坝底高程31.0m，坝顶高程84.9m，坝基为微、弱风化的花岗岩层，致密坚硬，强度高，抗冲能力强。

水库死水位51.0m，死库容0.3亿m3，正常水位80.0m，设计状况时上游水位82.5m、下游水位45.5m，校核状况上游戏水位84.72m、下游水位46.45m。

二、气候特征1、根据当地气象局50年统计资料，多年平均最大风速14m/s，重现期50年最大风速23m/s，设计洪水位时2.6km，校核洪水位时3.0km；2、最大冻土层深度为125m；3、河流结冰期平均为150天左右，最大冰层1.05m。

三、工程地质条件1、坝址地形地质（1）、左岸：覆盖层2-3m，全风化带厚3-5，强风化加弱风化带厚3m，微风化层厚4m；（2）、河床：岩面较平整，冲积沙砾层厚约0-1.5m，弱风化层厚1m左右，微风化层厚3-6m；坝址处河床岩面高程约在38m 左右，整理个河床皆为微、弱风化的花岗岩层，致密坚硬，强度高，抗冲能力强；（3）、右岸：覆盖层3-5m，全风化带厚5-7，强风化加弱风化带厚1-3m，弱风化带厚1-3m，微风化层厚1-4m。

2、天然建筑材料：粘土料、砂石料和石料在坝址上下游2-3km均可开采，储量足。

粘土料各项指标均满足土坝防渗体土料质量技术要求。

砂石料满足砼重力坝要求。

大坝设计一、工程等级本水库死库容0.3亿m3，最大库容未知，估算约为5亿m3左右。

根据现行《水电枢纽工程等级划分及设计安全标准》（DL5180-2003），按水库总库容确定本工程等别为Ⅱ等，工程规模为大（2）型水库。

枢纽主要建筑物挡水、泄水、引水系统进水口建筑物为2级建筑物，施工导流建筑物为3级建筑物。

二、坝型确定坝型选择与地形、地质、建筑材料和施工条件等因素有关。

本枢纽坝址区为较坚硬的砂岩，当地石料丰富，确定本水库大坝为浆砌块石重力坝。

《水工建筑物课程设计》-混凝土重力坝设计-重力坝课程设计《水工建筑物课程设计》题目：混凝土重力坝设计学习中心：江苏扬州市邗江区教师进修学校奥鹏学习中心[11]VIP1 项目基本资料1.1 气候特征根据当地气象局50年统计资料，多年平均最大风速14 m/s，重现期为50年的年最大风速23m/s，吹程：设计洪水位 2.6 km，校核洪水位3.0 km 。

最大冻土深度为1.25m。

河流结冰期平均为150天左右，最大冰厚1.05m。

1.2 工程地质与水文地质1.2.1坝址地形地质条件（1）左岸：覆盖层2～3m，全风化带厚3～5m，强风化加弱风化带厚3m，微风化厚4m。

（2）河床：岩面较平整。

冲积沙砾层厚约0～1.5m，弱风化层厚1m左右，微风化层厚3～6m。

坝址处河床岩面高程约在38m左右，整个河床皆为微、弱风化的花岗岩组成，致密坚硬，强度高，抗冲能力强。

（3）右岸：覆盖层3～5m，全风化带厚5~7m，强风化带厚1～3m，弱风化带厚1～3m，微风化厚1～4m。

1.2.2天然建筑材料粘土料、砂石料和石料在坝址上下游2~3km均可开采，储量足，质量好。

粘土料各项指标均满足土坝防渗体土料质量技术要求。

砂石料满足砼重力坝要求。

1.2.3水库水位及规模①死水位：初步确定死库容0.30亿m3，死水位51m。

②正常蓄水位：80.0m。

注：本次课程设计的荷载作用只需考虑坝体自重、静水压力、浪压力以及扬压力。

表一本设计仅分析基本组合(2)及特殊组合(1)两种情况：基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。

特殊组合(1)为校核洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。

1.3大坝设计概况1.3.1工程等级本水库死库容0.3亿m3，最大库容未知，估算约为5亿m3左右。

根据现行《水电枢纽工程等级划分及设计安全标准》（DL5180-2003），按水库总库容确定本工程等别为Ⅱ等，工程规模为大（2）型水库。

水工建筑物——重力坝习题及答案第二章复习思考题1.结合重力坝的工作条件，分析其优缺点2.重力坝设计必须包括哪些主要内容？3.为什么扬压力对重力坝的应力及稳定均不利？4.画图表示岩基上混凝土实体重力坝设置了封闭的灌浆帷幕、排水孔幕的布置和抽排水设施时的扬压力图形。

5.为什么要进行荷载组合？什么是基本荷载和基本荷载组合，什么是特殊荷载和特殊荷载组合？6.重力坝抗滑稳定计算公式有哪几种？试比较各公式的基本理论、优缺点和适用条件。

7.提高重力坝抗滑稳定性有哪些措施？8.重力坝应力分析的目的是什么？9.重力坝应力分析的材料力学有哪几条基本假定？10.用材料力学法计算重力坝应力，其强度标准是什么？11.重力坝为什么要分缝？需要分哪些缝？12.纵缝有哪几种？各有什么优缺点？13.廊道有哪些作用？如何确定各种用途廊道的形式、尺寸和位置？布置廊道系统的原则是什么？14.坝身排水孔的作用是什么？距上游坝面的距离、孔距如何确定？15.重力坝对地基有哪些要求？为什么有这些要求？这些要求与天然地基的条件之间有哪些矛盾？16.试述重力坝固结灌浆的目的、设计内容、原则和方法。

17.试述重力坝防渗帷幕灌浆的目的、设计内容、原则和方法。

综合测试1.扬压力即为：（A）渗透压力；（B）浮压力；（C）渗透压力和浮压力之和；（D）渗透压力减去浮压力。

2.基本荷载是：（A）出现机会较多的荷载；（B）出现机会较少的荷载；（C）出现机会较多的荷载和出现机会较少的荷载之和；（D）基本荷载和一种或几种特殊荷载。

3.摩擦公式认为：（A）坝体与坝基为胶结状态；（B）坝体与坝基为接触状态；（C）坝体与坝基为连接状态；（D）坝体与坝基为作用状态。

4.材料力学法假定（A）水平截面上的垂直正应力呈曲线分布；（B）水平截面上的垂直正应力呈均匀分布；（C）水平截面上的垂直正应力呈不均匀分布；（D）水平截面上的垂直正应力呈直线分布。

5.应力的控制标准是：（A）上游坝基面垂直正应力（计入扬压力）大于零；（B）上游坝基面垂直正应力（计入扬压力）小于零；（C）上游坝基面垂直正应力（计入扬压力）等于零；（D）上游坝基面垂直正应力（计入扬压力）不为零。

重力坝课程设计(总39页) -本页仅作为预览文档封面，使用时请删除本页-水工建筑物课程设计金家坝水电枢纽工程专业：08级水利水电（4）班姓名：潘贵成学号： 08150404指导老师：董玉文《水工建筑物》课程设计基本资料一、工程概况金家坝水电枢纽工程位于重庆市酉阳县双河镇官清乡、小河乡境内，由枢纽区、引水系统和电站厂房等组成。

根据甘龙河的流域规划，水电开发共分四级开发，即营盘岭、堰塘湾、金家坝和五堆电站，金家坝水电枢纽工程为第三级。

坝址位于乌江的支流甘龙河下游，距金家坝镇，距酉阳县城47km，枢纽区位于官清乡。

水库大坝地理坐标东经108o 41′9″北纬28o 37′28″，北距离酉阳县城47km，南距李溪镇23km，坝址和厂址均有乡村公路与国道319和326线相连，交通较方便。

金家坝水电枢纽工程是重庆市“十一五”重点能源建设项目之一，工程任务以发电为主，兼有潜在的防洪、灌溉功能，并为人畜饮水、水产养殖及旅游等综合利用提供有利条件。

金家坝水电枢纽工程建成后，将加快甘龙河流域其它梯级电站的开发进程，有效缓解重庆统调电网电力供应紧张局面，提高电网运行的可靠性和经济性，促进酉西片区产业结构调整和库区旅游业快速发展。

二、气象水文资料1、流域概况金家坝水利枢纽工程位于乌江流域下游一级支流甘龙河的中游。

甘龙河发源于贵州省松桃县甘龙区红石乡水田坳，自源地向北流，在金家坝纳右岸支流桥子洞河后折向西北，在小河镇再纳右岸的小河后转向西南，流至沙子场附近再折向西北，在沿河县黑獭堡汇入乌江，河流全长106km，河道天然落差804m，平均比降‰，流域总集水面积1700km2（见水系图）。

甘龙河河谷呈“V”型发育，滩多水急，河源至朝花口为上游，地形属中低山区，沿河两岸坡陡，河谷深切，比降大；朝花口至金家坝为中游，地形仍属中低山区，但两岸台地增多，河谷宽窄相间，河床比降变缓；金家坝以下为下游，河谷狭窄，比降相对上中游较缓。

甘龙河地形总的趋势是东南高、西北低，流域出露岩层为寒武系至三迭系灰岩夹页岩，流域内地下水充沛，植被较好。

网络教育学院《水工建筑物课程设计》题目：非溢流段混凝土重力坝设计学习中心：安徽**奥鹏学习中心专业：水利水电工程年级： 2012年春季学号：学生：指导教师：《水工建筑物》课程设计基本资料1.1 气候特征根据当地气象局50年统计资料，多年平均最大风速14 m/s，重现期为50年的年最大风速23m/s，吹程：设计洪水位 2.6 km，校核洪水位3.0 km 。

最大冻土深度为1.25m。

河流结冰期平均为150天左右，最大冰厚1.05m。

1.2 工程地质与水文地质1.2.1坝址地形地质条件（1）左岸：覆盖层2～3m，全风化带厚3～5m，强风化加弱风化带厚3m，微风化厚4m。

（2）河床：岩面较平整。

冲积沙砾层厚约0～1.5m，弱风化层厚1m左右，微风化层厚3～6m。

坝址处河床岩面高程约在38m左右，整个河床皆为微、弱风化的花岗岩组成，致密坚硬，强度高，抗冲能力强。

（3）右岸：覆盖层3～5m，全风化带厚5~7m，强风化带厚1～3m，弱风化带厚1～3m，微风化厚1～4m。

1.2.2天然建筑材料粘土料、砂石料和石料在坝址上下游2～3km均可开采，储量足，质量好。

粘土料各项指标均满足土坝防渗体土料质量技术要求。

砂石料满足砼重力坝要求。

1.2.3水库水位及规模①死水位：初步确定死库容0.30亿m3，死水位51m。

②正常蓄水位：80.0m。

注：本次课程设计的荷载作用只需考虑坝体自重、静水压力、浪压力以及扬压力。

表一本设计仅分析基本组合(2)及特殊组合(1)两种情况：基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。

特殊组合(1)为校核洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。

2.1 坝高计算按照所给基本资料进行坝高计算，详细写明计算过程和最终结果。

2.2 挡水坝段剖面设计按照所给基本资料进行挡水坝段剖面设计，详细写明计算过程和最终结果。

2.3 挡水坝段荷载计算按照所给基本资料进行挡水坝段荷载计算，详细写明计算过程和最终结果。

水工建筑物课程设计书学院：水利土木工程学院班级：水利水电工程班11级本科（2）班姓名：学号：2011日期：2014-6第1章重力坝课程设计任务书1.1课程设计目的课程设计包括重力坝设计的主要理论与计算问题，通过课程设计可以达到综合训练的目的。

学会融会贯通“水工建筑物”课程所学专业理论知识，完成重力坝较完整的设计计算过程，以加深对所学理论的理解与应用。

培养综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能，全面分析考虑问题的思想方法、工作方法。

培养设计计算、绘图、编写设计文件、使用规范手册和应用计算机的能力。

提高查阅和应用参考文献和资料的能力。

1.2设计内容1、确定工程等级；2、在已知设计洪水位、设计泄洪流量和校核泄洪流量的前提下，确定堰顶高程，计算校核洪水位和坝顶高程；3、非溢流坝基本剖面的拟定；4、溢流坝剖面及消能方式的拟定；5、非溢流坝实用剖面的设计和静力计算；（1）非溢流坝实用剖面设计（2）确定正常和非常情况的荷载组合及荷载计算；（3）对以上两种情况进行非溢流坝的整体稳定计算，校核安全性；（4）对以上两种情况的坝底面的边缘应力计算，校核其强度。

若不满足稳定和强度要求，原则上要修正剖面重新计算。

6、消能设计；（1）选择孔口尺寸和闸墩型式及尺寸；（2）选择消能方式，确定消能结构的各部分尺寸（反弧半径、鼻坎高程、挑射角度等）（3）计算挑距和冲坑深度。

7、细部构造的选择和设计：参照规范和教材，选择：（1）坝基的连接、灌浆和排水；（2）坝身廊道和排水；（3）横缝构造及止水；（4）坝顶布置等。

1.3设计成果1、设计说明书一份设计说明书是课程设计的主要成果，要表达设计者的设计思想、方法和分析计算能力。

其要求是：（1）设计主要成果的说明；（2）对设计参数、理论依据的说明；采用的常用公式可直接列出，计算过程要表格化；（3）章节分明、简明扼要、文理通顺、字迹工整，既有计算成果又有分析论证和明确结论；必须附目录页和基本资料，图纸统一附在设计说明书后；（4）计算过程表格和插图应编号，插图按比例绘制于方格纸上。

课程设计: 混凝土重力坝设计专业班级：12级水利水电工程卓越班姓名：饶宇学号：2012102196指导教师：王志强南昌工程学院水利与生态工程学院印制2015—-2016学年第一学期第一章基本资料1。

1 基本资料一、地质河床高程332m。

约有2～3m覆盖层，岩石为石灰岩，较完整,结理不发育，风化层后1～2m无特殊不利地质构造。

坝基的力学参数:抗剪断系数（混凝土与基岩之间)为f’=0.9,c'=700kPa.基岩的允许抗压强度3000kPa。

地震的设计烈度为6度。

二、水文本枢纽属中型Ⅲ等工程。

永久性重要建筑物为3级，按规范要求，采用50年一遇表1 水文计算结果经水文水利计算,有关数据如表1所示:三、气象本地区多年平均最大风速为14m/s,水库吹程为2.96km。

四、其它有关数据河流泥沙计算年限采用50年，据此求得坝前淤沙高程345m。

淤沙的浮重度为9.5kN/m3,内摩擦角为12°。

坝体混凝土重度采用24kN/m3.五、枢纽总体布置根据地形、地质、天然建筑材料等因素的考虑，本工程选用混凝土重力坝方案，重力坝由非溢流坝段和溢流坝段组成。

第二章 非溢流坝设计2.1 剖面设计重力坝剖面设计的原则是:①满足稳定和强度要求，保证大坝安全；②工程量小，造价低;③结构合理，运用方便；④利于施工，方便维修; 重力坝的基本剖面是指坝体在自重、静水压力(水位与坝顶齐平)和扬压力3项主要荷载作用下,满足稳定和强度要求，并使工程量最小的三角形剖面。

在拟好的基本三角形基础上，根据已确定的坝顶高程及宽度，初拟主要防渗，排水设施，即可得到重力坝实用剖面。

剖面尺寸的初步似定主要内容有：坝顶高程,坝顶宽度，坝顶及上、下游起坡点的位置.一、 坝顶高程的确定波浪要素按官厅公式计算。

公式如下：314500166.0DV H l =8.04.10lh L =LH cthLh H l Z ππ22=库水位以上的超高对于安全级别为Ⅱ级的坝，查得安全超高设计洪水位时为0.5 m ，校核洪水位时为0.4 m 。
