XR280D旋挖钻机技术规格书徐州徐工基础工程机械有限公司二О一三年四月XR280D旋挖钻机优势（亮点）介绍技术特点：1、专用液压伸缩式履带底盘，大直径回转支承，整机稳定更高；2、整机设计满足CE指令要求，安全性能有保证，满足欧Ⅲ排放标准；3、进口康明斯涡轮增压发动机，采用先进电液控制技术，动力强劲；4、后置单排绳主卷扬结构，钢丝绳寿命大大延长，使用成本更低；5、多种钻杆配置可供选择，可满足大孔深桩硬地层施工，最大钻深88米；6、可选多功能配置：支腿油缸，套管驱动，扩展性好；7、标配集中润滑系统，维护保养更便捷，提高工作可靠性。

目录一、技术介绍二、主要技术参数三、主要配套件明细四、运输方案五、随车技术文件技术规格产品型号：XR280D旋挖钻机生产厂家：徐州徐工基础工程机械有限公司XR280D旋挖钻机广泛用于公路、铁路、桥梁、港口码头、高层建筑等基础工程施工中混凝土灌注桩的成孔作业。

适用于：采用摩阻式和机锁式钻杆钻进。

一、技术介绍1、底盘XR280D装备钻机专用底盘，具有超强稳定性。

底盘采用重型液压可伸缩式履带，便于运输，行走性能优越。

履带宽度（缩回/伸出） 3500/4800mm履带板宽度 800 mm轮距 5052mm履带长度 6092mm支重轮数量 2×11个驱动力 520kN·m爬坡度 35%行走速度 1.5km/h接地比压 102kPa总工作重量89000Kg（裸机重量：70000Kg）2、发动机系统发动机选用进口康明斯电控涡轮增压发动机，动力强劲，足够的动力储备满足高原施工、噪音达到国家标准。

发动机型号 QSM11-C400额定功率 298kW（400HP）发动机最大扭矩1898 N.m /（1400r/min）额定转速 2100 r/min满足排放标准 U.S. EPA Tier 3, CARB Tier 3,EU Stage IIIA燃油箱容积 650L3、液压系统液压系统采用负荷传感技术，使液压系统效率更高，更加节能。

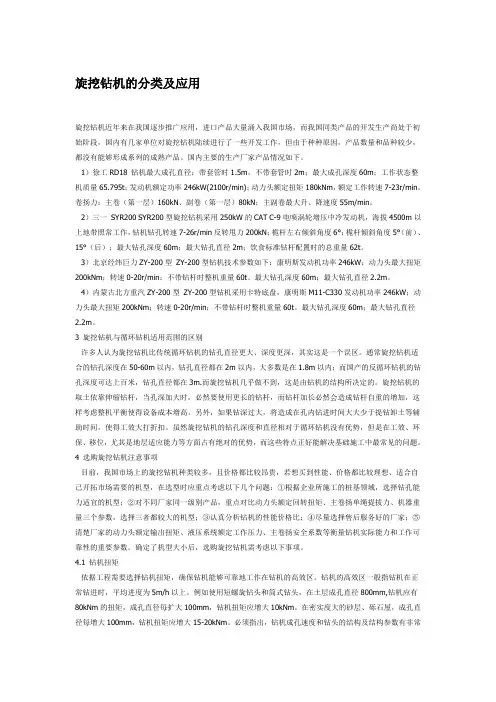

旋挖钻机的分类及应用旋挖钻机近年来在我国逐步推广应用，进口产品大量涌入我国市场，而我国同类产品的开发生产尚处于初始阶段，国内有几家单位对旋挖钻机陆续进行了一些开发工作，但由于种种原因，产品数量和品种较少，都没有能够形成系列的成熟产品。

国内主要的生产厂家产品情况如下。

1）徐工RD18 钻机最大成孔直径：带套管时1.5m，不带套管时2m；最大成孔深度60m；工作状态整机质量65.795t；发动机额定功率246kW(2100r/min)；动力头额定扭矩180kNm，额定工作转速7-23r/min。

卷扬力：主卷（第一层）160kN、副卷（第一层）80kN；主副卷最大升、降速度55m/min。

2）三一SYR200 SYR200型旋挖钻机采用250kW的CAT C-9电喷涡轮增压中冷发动机，海拔4500m以上地带照常工作，钻机钻孔转速7-26r/min反转甩力200kN；桅杆左右倾斜角度6°；桅杆倾斜角度5°（前）、15°（后）；最大钻孔深度60m；最大钻孔直径2m；饮食标准钻杆配置时的总重量62t。

3）北京经纬巨力ZY-200型ZY-200型钻机技术参数如下：康明斯发动机功率246kW；动力头最大扭矩200kNm；转速0-20r/min；不带钻杆时整机重量60t。

最大钻孔深度60m；最大钻孔直径2.2m。

4）内蒙古北方重汽ZY-200型ZY-200型钻机采用卡特底盘，康明斯M11-C330发动机功率246kW；动力头最大扭矩200kNm；转速0-20r/min；不带钻杆时整机重量60t。

最大钻孔深度60m；最大钻孔直径2.2m。

3 旋挖钻机与循环钻机适用范围的区别许多人认为旋挖钻机比传统循环钻机的钻孔直径更大、深度更深，其实这是一个误区。

通常旋挖钻机适合的钻孔深度在50-60m以内，钻孔直径都在2m以内，大多数是在1.8m以内；而国产的反循环钻机的钻孔深度可达上百米，钻孔直径都在3m.而旋挖钻机几乎做不到，这是由钻机的结构所决定的。

徐工旋挖钻机主要机械部件简介徐工旋挖钻机是一种用于地基基础工程的专业设备，是一种利用旋转挖掘方法进行地基处理的产品。

本文将重点介绍徐工旋挖钻机的主要机械部件。

1. 发动机徐工旋挖钻机通常配备柴油发动机，发动机是整个设备的核心部件之一。

发动机的功率直接影响徐工旋挖钻机的工作效率和作业深度。

徐工旋挖钻机配备了多种型号的发动机，包括中国品牌和外国品牌。

为了保证最佳性能和安全性，徐工旋挖钻机的发动机必须经过长时间测试和验证，满足国家的安全标准和排放标准。

2. 液压系统徐工旋挖钻机液压系统包括一个或多个油泵、油箱、管路和电液控制阀。

液压系统直接影响设备的稳定性和工作效率。

液压系统必须设计合理、稳定可靠，以满足极端环境下的工作需求。

徐工旋挖钻机的液压系统采用高品质的油泵和液压电控制器，可以快速反应，提高设备工作效率和安全性。

3. 钻杆钻杆作为徐工旋挖钻机的核心部件，承受着整个设备的重量和力量。

徐工旋挖钻机的钻杆直径从400mm到2500mm不等，能满足不同范围内的设备需求。

同时，钻杆的材质必须耐腐蚀、耐磨损、强度高，在极端环境下也必须具有良好的稳定性和安全性。

钻杆是徐工旋挖钻机多种部件之一，可适应不同类型土壤和地质情况，提供更高的施工效率。

4. 钻头钻头是徐工旋挖钻机的另一个重要部件。

徐工旋挖钻机的钻头通过不同型号、规格和形状的刀具，实现不同的作业工艺。

钻头的材质一般采用优质合金钢，硬度高、耐磨性好，能更长时间地使用。

徐工旋挖钻机的钻头可以依据不同的工作环境需求，随时更换，以提高设备的工作效率。

5. 转台转台是徐工旋挖钻机的重要部件，是连接钻杆和钻头的中间部分。

将钻杆固定在转台上，可实现良好的稳定性和结实的支撑。

徐工旋挖钻机的转台设计精良、合理，能适应陡峭斜坡或强烈震动的工作环境，带给用户更高的施工信心。

徐工旋挖钻机主要机械部件是设备协同运行的重要组成部分。

发动机、液压系统、钻杆、钻头和转台等部件的质量和性能的影响着徐工旋挖钻机的性能和有效性。

型号旋挖钻机系统参数及配置旋挖钻机是一种用于土壤钻探和基础施工的机械设备，具有强大的钻探能力和适应各种地质条件的能力。

下面是旋挖钻机的系统参数及配置的介绍。

一、系统参数1.动力系统：旋挖钻机通常采用液压动力系统，以提供足够的动力和扭矩来控制旋挖钻杆和钻头的旋转。

2.驱动方式：旋挖钻机可以选择多种驱动方式，例如自行式、履带式或悬挂式，以适应不同的工地条件。

3.工作能力：旋挖钻机的工作能力通常由最大钻孔直径和最大钻孔深度来衡量。

不同型号的旋挖钻机具有不同的工作能力，可以根据项目需求进行选择。

4.操控方式：旋挖钻机的操控方式可以分为手动操控和电脑控制两种。

电脑控制系统能够提高操作的精度和效率，适用于更复杂的施工任务。

5.外形尺寸：旋挖钻机的外形尺寸可能会因不同型号而有所不同，需要根据实际工地条件和运输要求进行选择。

二、系统配置1.钻杆和钻头：旋挖钻机通常配备一组钻杆和钻头，用于进行地下钻探或基础施工。

钻杆的长度和直径可以根据工作需求进行选择，并可根据需要进行组合。

2.吊车：旋挖钻机通常配备一台吊车，用于搬运和安装钻杆、钻头等重量物件。

3.平台：旋挖钻机的平台上通常安装有控制台和操作杆，用于操作和控制旋挖钻机的各项功能。

4.水箱：旋挖钻机通常配备一个大容量的水箱，用于供给冲洗作业所需的水源。

5.动力单位：旋挖钻机通常会配备一个独立的动力单位，用于提供动力系统所需的压力和流量。

6.照明设备：旋挖钻机通常配备适当的照明设备，以确保在夜间或光线不足的情况下能够正常进行施工。

7.安全设备：旋挖钻机通常配备安全设备，例如防护罩、防滑装置和紧急停机按钮，以确保操作人员和机器的安全。

8.环境保护设备：旋挖钻机通常配备一些环境保护设备，例如噪音减少装置和粉尘抑制装置，以减少对周围环境的影响。

以上是旋挖钻机系统参数及配置的介绍。

不同型号的旋挖钻机可能会有不同的参数和配置，具体选型需要根据实际需求和工地条件进行评估。

旋挖钻机在基础施工和土壤钻探中具有重要作用，能够提高施工效率和质量，减少人力投入和施工成本。

整机工作重量(kg) 43500 [1]
最大成孔直径（mm）Ф1500
最大成孔深度（m）53
钻孔转速（rpm）6~25
整机类型
旋挖钻机整机类型履带式
性能参数
钻孔转速（rpm）6~25
最大加压力（KN）114
最大起拔力（KN）148
整机工作重量(kg) 43500
最大成孔直径（mm）Ф1500
最大成孔深度（m）53
主卷扬提升力（KN）155
主卷扬钢丝绳规格型号35W×K7-28mm、15×K7-28mm
主卷扬钢丝绳长度（m）82
副卷扬提升力（KN）60
副卷扬钢丝绳规格型号6×29Fi+IWR-16mm 6×19W+IWRmm 主卷扬最大提升速度（m/min）65
动力头最大扭矩（kN.m）150
动力头转速（rpm）6~25
发动机
制造厂家康明斯
发动机型号CUMMINS 6CTAA8.3-C185
额定功率KW（HP）138
液压装置
底盘
行驶速度（km/h）2.0
爬坡能力(%) 40
最小离地间隙(mm) 352
油类容量
整机尺寸
总长（mm）7700
总宽（mm）4100
总高（mm）18150
运输长度(mm) 12800
运输宽度(mm) 3050
运输高度(mm) 3240
履带宽度(mm) 800 徐工旋挖钻机XR150。

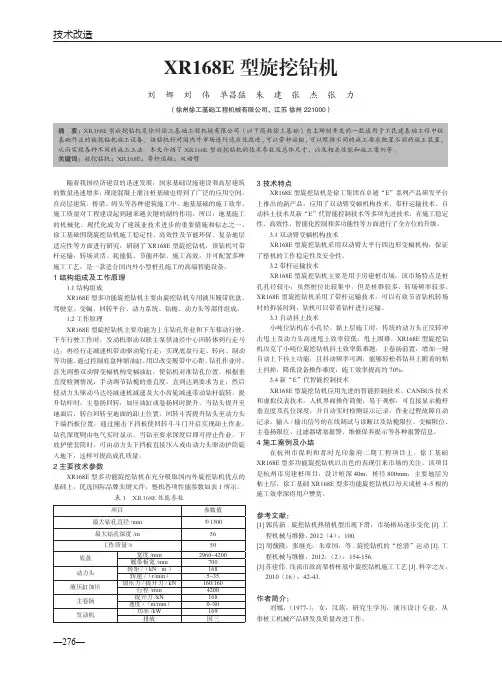

技术改造XR168E型旋挖钻机刘 娜 刘 伟 单昌猛 朱 建 张 杰 张 力（徐州徐工基础工程机械有限公司，江苏 徐州 221000）摘 要： XR168E型旋挖钻机是徐州徐工基础工程机械有限公司（以下简称徐工基础）自主研制开发的一款适用于工民建基础工程中桩基础作业的旋挖钻机施工设备。

该钻机针对国内外市场进行适应性改进，可以带杆运输，可以根据不同的施工要求配置不同的施工装置，从而实现各种不同的施工工法。

本文介绍了XR168E型旋挖钻机的技术参数及总体尺寸，以及相关性能和施工案例等。

关键词：旋挖钻机；XR168E；带杆运输；双动臂随着我国经济建设的迅速发展，国家基础设施建设和高层建筑的数量迅速增多，现浇混凝土灌注桩基础也得到了广泛的应用空间。

在高层建筑、桥梁、码头等各种建筑施工中，地基基础的施工效率、施工质量对工程建设起到越来越关键的制约作用，所以，地基施工的机械化、现代化成为了建筑业技术进步的重要措施和标志之一。

徐工基础围绕旋挖钻机施工稳定性、高效性及节能环保、复杂地层适应性等方面进行研究，研制了XR168E型旋挖钻机，该钻机可带杆运输，转场灵活、耗能低、节能环保、施工高效，并可配置多种施工工艺，是一款适合国内外小型桩孔施工的高端智能设备。

1结构组成及工作原理1.1 结构组成XR168E型多功能旋挖钻机主要由旋挖钻机专用液压履带底盘、驾驶室、变幅、回转平台、动力系统、钻桅、动力头等部件组成。

1.2 工作原理XR168E型旋挖钻机主要功能为上车钻孔作业和下车移动行驶。

下车行驶工作时，发动机驱动双联主泵供油经中心回转体到行走马达，再经行走减速机带动驱动轮行走，实现底盘行走、转向、制动等功能。

通过控制底盘伸缩油缸，用以改变履带中心距。

钻孔作业时，首先调整双动臂变幅机构变幅油缸，使钻机对准钻孔位置。

根据垂直度检测情况，手动调节钻桅的垂直度，直到达到要求为止，然后使动力头驱动马达经减速机减速及大小齿轮减速带动钻杆旋转，提升钻杆时，主卷扬回转，加压油缸或卷扬同时提升，当钻头提升至地面后，转台回转至地面的卸土位置。

XR120参考价格：10XR系列旋挖钻机是徐工集团多年专业从事桩工机械研发的结果，它广泛地吸收国内外先进技术，并依托强大的工程机械制造实力生产制造，品质优秀，可靠性高，适应于我国大部分地区地层条件。

XR系列旋挖钻机技术特点1.底盘□使用先进的设计方法设计制造的伸缩式履带底盘质量大，强度高，能同时满足工作稳定性及运输方便性的要求。

动力头□独特的回转支承双减速机传动机构，输出扭矩大，使用寿命长，工作效率高。

动力头上下都具有减振弹簧，能有效保护动力头。

2.控制系统□PLC控制器实现钻桅垂直度自动/手动调整，自动检测各关键点压力与报警，适时检测钻孔深度，动态及数码显示；钻桅自动/手动起落，系统操作简便灵活。

□大屏幕彩色显示器界面为根据钻机多年实际工作经验设计，页面设置与实际操作相符合，使用方便。

3.工作装置□拥有专利的平行四边形变幅机构实现了大范围的工作的区域。

钻桅设计为高强度材质的箱形结构，较高的强度与刚性，有效的保证了钻孔精度。

各铰接均采用免润滑轴承，转动灵活自如。

4.重要元件国际化配套□液压元件采用国际化配套，质量可靠，货源充足，备件易得。

5.发动机□搭载着知名品牌之动力，轻松操作作能达到动力之颠峰。

采用高压直喷式蜗轮增压，使功率和燃油达到最佳平衡。

大功率输出和高效液压系统的完美组合，保障了强劲扭矩。

6.回转机构□回转机构采用进口元件，超大回转支承及自动复位机构，做到操作省时、省力。

回转平台可360°回转，实现任意角度排渣。

7.主、辅卷扬□主卷扬具有“自由下放”功能，保证钻头钻进速度与卷扬钢丝绳同步，主卷扬在快速释放过程中，具有触底绷紧功能。

操作方便自如。

8.钻杆及钻头□可配置适合于各种工况的钻杆、钻头，满足不同用户的各项要求。

产品参数：。

型号旋挖钻机系统参数及配置旋挖钻机是一种用于土方施工的专用钻机，主要用于孔洞的钻掘和土壤取样。

下面是一个旋挖钻机常见的系统参数及配置的介绍。

1.发动机参数：旋挖钻机通常采用柴油发动机来提供动力，其参数如下：发动机型号：柴油发动机额定功率：根据具体型号可选，通常在100-500马力之间最大扭矩：根据具体型号可选，例如2000-8000牛·米2.钻机参数：旋挖钻机的钻机参数决定了其钻探单位的性能，主要包括以下几个方面：最大孔径：决定了钻机的钻孔能力最大钻孔深度：决定了钻机的作业范围最大回转速度：决定了钻杆的进给速度和钻孔的效率最大提升力：决定了钻杆的输送能力和钻孔的负载能力最大旋转力矩：决定了钻机在钻掘土层时的稳定性3.钻杆参数：旋挖钻机的钻杆是连接钻机和钻头的关键部件，其参数如下：钻杆类型：有普通钻杆和钻头一体化钻杆等多种类型可选钻杆直径：通常为100-200毫米钻杆长度：根据具体需求可定制，一般为2-6米钻杆连接方式：将钻杆连接在一起的方式，通常有螺纹连接和夹紧连接等4.钻头参数：旋挖钻机的钻头用于在土层中进行钻掘，其参数如下：钻头类型：可以根据不同地质条件选择不同形状的钻头，如滚刀、钻头和钢模等钻头直径：根据设备的钻杆直径来选择合适的钻头直径5.驱动方式：旋挖钻机的驱动方式决定了其在施工过程中的灵活性和作业效率，常见的驱动方式如下：液压驱动：利用液压系统提供动力，具有稳定性好、作业效率高的优点电动驱动：利用电动机提供动力，适用于一些电力供应场所，不适用于野外施工机械驱动：利用传统的机械传动方式，较少使用，效率相对较低6.控制系统：旋挖钻机的控制系统用于控制钻机的运行，通常包括以下几个方面：主控系统：控制钻机的行走、旋转、钻进、提升等运动液压系统：控制液压缸、液压马达等执行机构的运行电气系统：控制电机、传感器等电气装置的运行自动控制系统：可根据设定的参数进行自动控制钻机的操作以上是对旋挖钻机系统参数及配置的简要介绍，每个具体的旋挖钻机型号都有其特定的系统参数和配置，可以根据具体的工程需求进行选择。

XR360旋挖钻机技术规格书徐州徐工基础工程机械有限公司二О一二年二月XR360旋挖钻机XR360旋挖钻机优势（亮点）介绍1、专用液压伸缩式履带底盘，具有超强的稳定性和运输的便捷性；2、进口康明斯涡轮增压发动机，采用先进电液控制技术，动力强劲。

3、前置单排绳主卷扬结构，钢丝绳寿命大大延长，使用成本更低。

4、多种钻杆配置可供选择，可满足大孔深桩硬地层施工，最大钻深102米。

5、可选多功能配置：支腿油缸，套管驱动。

扩展性好。

6、标配集中润滑系统，维护保养更便捷，提高工作可靠性。

目录一、技术介绍二、主要技术参数三、主要配套件明细四、运输方案五、随车技术文件技术规格产品型号：XR360旋挖钻机生产厂家：徐州徐工基础工程机械有限公司XR360旋挖钻机广泛用于公路、铁路、桥梁、港口码头、高层建筑等基础工程施工中混凝土灌注桩的成孔作业。

一、技术介绍1、底盘XR360装备钻机专用底盘，具有超强稳定性。

底盘采用重型液压可伸缩式履带，便于运输，行走性能优越。

履带宽度（缩回/伸出） 3500/4800mm履带板宽度 800 mm轮距 5484mm履带长度 6535mm支重轮数量 2X12个驱动力 570kN·m爬坡度 35%行走速度 1.5km/h接地比压 105.5kPa总工作重量 92000Kg（裸机重量：76400Kg）2、发动机系统发动机选用进口康明斯电控涡轮增压发动机，动力强劲，足够的动力储备满足高原施工、噪音达到国家标准。

发动机型号 QSM11-C400额定功率 298kW（400HP）发动机最大扭矩1898 N.m /（1400r/min）额定转速 2100 r/min满足排放标准 U.S. EPA Tier 3, CARB Tier 3, EU StageIIIA 燃油箱容积 650L3、液压系统液压系统采用负荷传感技术，使液压系统效率更高，更加节能。

系统压力 33 MPa流量（主回路+辅助回路） 2X285 l/min+1X144 l/min液压油箱容积 865 L4、驾驶室具有FOPS功能的防噪驾驶室，座椅可调，冷暖空调，内外照明灯，风挡雨刮器。

XR150D旋挖钻机（配置I）技术规格书徐州工程机械集团有限公司二0一三年四月XR150D旋挖钻机优势（亮点）介绍1、进口川崎液压件，动力系统匹配合理，施工效率高；2、可伸缩专用旋挖底盘，保证了整机工作稳定性；3、双箱体式变幅机构，运输方便，同时提高工作可靠性；4、进口康明斯发动机，独特的调速率设计让您更省油；5、标配集中润滑系统，维护保养更便捷。

目录一、技术介绍二、主要技术参数三、主要配套件明细四、运输方案五、随车技术文件技术规格产品型号：XR150D旋挖钻机生产厂家：徐州徐工基础工程机械有限公司XR150D型旋挖钻机由履带底盘和上车组成，广泛用于公路、铁路、桥梁、港口码头、高层建筑等基础工程施工中混凝土灌注桩的成孔作业。

适用于：采用摩阻式和机锁式钻杆钻进。

一、技术介绍1、旋挖钻机专用液压伸缩底盘XR150D装备钻机专用底盘（H型车架结构），具有超强稳定性。

底盘结构强度高，采用重型液压可伸缩式履带，便于运输，行走性能优越。

回转支承 013.45.1250履带长度 4650mm轮距 3843mm履带宽度最小/最大 3200/4200mm履带板宽度 800 mm支重轮数量 2X9个接地比压 70.5 KPa2、发动机系统采用原装进口康明斯B5.9-C发动机，额定功率为133KW/2000rpm，为II阶段涡轮增压、带中冷型发动机。

发动机型号 B5.9-C额定功率 133kW（178HP）额定转速 2000 r/min燃油箱容积 350L3、液压伺服控制系统液压主泵川崎总流量2×228 l/min液压油箱容积 400 L系统工作压力 320 bar4、驾驶室带有钢保护结构的防噪驾驶室，座椅可调，带收音机，冷暖空调，内外照明灯，风挡雨刮器，带喷水功能。

带有各种仪表及操纵手柄的控制台,非常适宜操作；控制面板上装有强大功能的彩色液晶显示器。

5、前置式卷扬XR150D 型旋挖钻机采用前置式三排绳卷扬装置，驾驶员可以清楚的观测到钢丝绳的使用情况，防止因钢丝绳故障影响整个施工。

XR360旋挖钻机技术规格书徐州徐工基础工程机械有限公司二О一二年二月XR360旋挖钻机XR360旋挖钻机优势（亮点）介绍1、专用液压伸缩式履带底盘，具有超强的稳定性和运输的便捷性；2、进口康明斯涡轮增压发动机，采用先进电液控制技术，动力强劲。

3、前置单排绳主卷扬结构，钢丝绳寿命大大延长，使用成本更低。

4、多种钻杆配置可供选择，可满足大孔深桩硬地层施工，最大钻深102米。

5、可选多功能配置：支腿油缸，套管驱动。

扩展性好。

6、标配集中润滑系统，维护保养更便捷，提高工作可靠性。

目录一、技术介绍二、主要技术参数三、主要配套件明细四、运输方案五、随车技术文件技术规格产品型号：XR360旋挖钻机生产厂家：徐州徐工基础工程机械有限公司XR360旋挖钻机广泛用于公路、铁路、桥梁、港口码头、高层建筑等基础工程施工中混凝土灌注桩的成孔作业。

一、技术介绍1、底盘XR360装备钻机专用底盘，具有超强稳定性。

底盘采用重型液压可伸缩式履带，便于运输，行走性能优越。

履带宽度（缩回/伸出） 3500/4800mm履带板宽度 800 mm轮距 5484mm履带长度 6535mm支重轮数量 2X12个驱动力 570kN·m爬坡度 35%行走速度 1.5km/h接地比压 105.5kPa总工作重量 92000Kg（裸机重量：76400Kg）2、发动机系统发动机选用进口康明斯电控涡轮增压发动机，动力强劲，足够的动力储备满足高原施工、噪音达到国家标准。

发动机型号 QSM11-C400额定功率 298kW（400HP）发动机最大扭矩1898 N.m /（1400r/min）额定转速 2100 r/min满足排放标准 U.S. EPA Tier 3, CARB Tier 3, EU StageIIIA 燃油箱容积 650L3、液压系统液压系统采用负荷传感技术，使液压系统效率更高，更加节能。

系统压力 33 MPa流量（主回路+辅助回路） 2X285 l/min+1X144 l/min液压油箱容积 865 L4、驾驶室具有FOPS功能的防噪驾驶室，座椅可调，冷暖空调，内外照明灯，风挡雨刮器。

XR280D旋挖钻机技术规格书徐州徐工基础工程机械有限公司二О一三年四月XR280D旋挖钻机优势（亮点）介绍技术特点：1、专用液压伸缩式履带底盘，大直径回转支承，整机稳定更高；2、整机设计满足CE指令要求，安全性能有保证，满足欧Ⅲ排放标准；3、进口康明斯涡轮增压发动机，采用先进电液控制技术，动力强劲；4、后置单排绳主卷扬结构，钢丝绳寿命大大延长，使用成本更低；5、多种钻杆配置可供选择，可满足大孔深桩硬地层施工，最大钻深88米；6、可选多功能配置：支腿油缸，套管驱动，扩展性好；7、标配集中润滑系统，维护保养更便捷，提高工作可靠性。

目录一、技术介绍二、主要技术参数三、主要配套件明细四、运输方案五、随车技术文件技术规格产品型号：XR280D旋挖钻机生产厂家：徐州徐工基础工程机械有限公司XR280D旋挖钻机广泛用于公路、铁路、桥梁、港口码头、高层建筑等基础工程施工中混凝土灌注桩的成孔作业。

适用于：采用摩阻式和机锁式钻杆钻进。

一、技术介绍1、底盘XR280D装备钻机专用底盘，具有超强稳定性。

底盘采用重型液压可伸缩式履带，便于运输，行走性能优越。

履带宽度（缩回/伸出） 3500/4800mm履带板宽度 800 mm轮距 5052mm履带长度 6092mm支重轮数量 2×11个驱动力 520kN·m爬坡度 35%行走速度 1.5km/h接地比压 102kPa总工作重量89000Kg（裸机重量：70000Kg）2、发动机系统发动机选用进口康明斯电控涡轮增压发动机，动力强劲，足够的动力储备满足高原施工、噪音达到国家标准。

发动机型号 QSM11-C400额定功率 298kW（400HP）发动机最大扭矩1898 N.m /（1400r/min）额定转速 2100 r/min满足排放标准 U.S. EPA Tier 3, CARB Tier 3,EU Stage IIIA燃油箱容积 650L3、液压系统液压系统采用负荷传感技术，使液压系统效率更高，更加节能。

徐工405旋挖钻功能操作说明
1、放样定位
工程开工前，根据轴线及桩位布置情况，在场地内建立测量控制网，然后依据控制网测放各桩位中心点。

2、旋挖机就位
钻机就位必须稳固、周正、水平，定位，钻头中心与桩位中心误差不大于10mm。

3、埋设护筒
护筒直径应比桩孔直径大200mm，长度应满足护筒底进入黏土层不少于0.5m的要求，护筒顶端高出地面0.3m，护筒埋设的倾斜度控制在1%以内，护筒埋设偏差不超过30mm，护筒四周用黏土回填，分层夯实。

4、旋挖机成孔
采用现代工具旋挖机进行成孔：在护筒埋设并定位后，使用SR-250型转挖机钻进，该钻机扭矩大，转速高，成孔效率高，适合在中风化层中钻进。

钻机在就位时应重新测量、定位，在成孔过程中采用泥浆护壁。

利用钻进过程中钻头对泥土的搅拌作用自然造浆，根据实际需要可对泥浆的比重进行调节，在施工过程中泥浆比重一般控制在1.2～1.3之间，泥浆在循环过程中在孔壁表面形成泥皮，它和泥浆
的自重对孔壁起到保护作用，防止孔壁坍塌。

通过成孔施工，泥浆护壁效果比较好，完全可以满足施工的需要。

可通过掏渣筒掏渣以及给孔内加清水的方法来调节泥浆的比重，根据实际施工需要，泥浆比重控制在1.3以上，这样有利于钻进和孔壁的稳定。

简介该类钻机一般采用液压履带式伸缩底盘、自行起落可折叠钻桅、伸缩式钻杆、带有垂直度自动检测调整、孔深数码显示等，整机操纵一般采用液压先导控制、负荷传感,具有操作轻便、舒适等特点。

主、副两个卷扬可适用于工地多种情况的需要。

该类钻机配合不同钻具,适用于干式（短螺旋）或湿式（回转斗）及岩层（岩心钻）的成孔作业,还可配挂长螺旋钻、地下连续墙抓斗、振动桩锤等，实现多种功能，主要用于市政建设、公路桥梁、工业和民用建筑、地下连续墙、水利、防渗护坡等基础施工。

国内的专家认为：旋挖钻机在国内今后几年仍有很大的市场。

小型机选择旋挖钻机的原则应该是能满足用户目前的主要工程需求，兼顾今后可能发生的工程需求。

旋挖钻机根工作中的旋挖钻机据其主要工作参数：扭矩、发动机功率、钻孔直径、钻孔深度及钻机整机质量可以分为三种类型：扭矩100kN·m。

发动机功率170kW，钻孔直径0.5～1m，钻孔深度40m 左右，钻机整机质量40t左右。

小型机的应用市场定位：（1）各种楼座的护坡桩；（2）楼的部分承重结构桩；（3）城市改造市政项目的各种小于1m的桩；（4）适用于其他用途的桩。

小型机的市场工作量覆盖比例达到30%以上。

中型机扭矩180kN·m，发动机功率200kW，钻孔直径0.8～1.8m，钻孔深度60m左右，钻机整机质量65t左右。

旋挖钻机中型机的应用市场定位：（1）各种高速公路、铁路等交通设施桥梁的桥桩；（2）大型建筑、港口码头承重结构桩；（3）城市内高架桥桥桩；（4）其他适用桩。

中型机的市场工作量覆盖比例达到90%以上。

大型机扭矩240kN·m，发动机功率300kW，钻孔直径1～2.5m，钻孔深度80m。

钻机整机质量100t以上。

大型机的应用市场定位：（1）各种高速公路、铁路桥梁的特大桥桩；（2）其他大型建筑的特殊结构承重基础桩。

大型机的市场工作量覆盖比例达到10%以上。

编辑本段国内现状我国在80年代初从日本引进提高了产品可靠性。

技本•维修J TECHNOLOGY & MAINTENANCEXR360E型多功能旋挖钻机■郭焕换徐州徐工基础工程机械有限公司，江苏徐州221004摘要：X R360E型旋挖钻机是我公司近年开发的E系列多功能旋挖钻机，适用于在硬岩地质条件下进行大直径、深孔混凝土灌注桩 的成孔施工，可为大型建筑工程提供更有效的施工解决方案。

该旋挖钻机在设计及工艺上，继承公司多年研发、制造经验，吸取了 国外顶尖产品的优点，综合性能达到国际领先水平。

关键词：旋挖钻机；研发背景；工作原理；结构特点旋挖钻机适用于建筑物桩基工程的成孔作业施工，广泛 应用于公路、铁路、桥梁、市政、建筑等施工。

配置不同钻 具或工作装置，可进行干式（短螺旋）或湿式（回转斗）的成孔作业。

随着我国基本建设工程中成孔灌注桩工艺的发展，旋挖钻机以其高效率、高精度、地层适应性强、绿色环保的 优异性能，逐渐淘汰了传统的冲击锤、反循环等钻机，成为 国内桩基施工的主流钻机m。

1研发背景徐工D系列旋挖钻机以“单层绳主卷扬、自制专用底盘”为特色，具有操作简单、机身坚固、维修方便等优点，已经 成为国内主流品牌。

但D系列旋挖钻机在整机工作性能、施 工效率、功能扩展、结构强度、安全保护、使用寿命、外观 质量等方面，与国外尚端品牌如宝峨钻机还有一定的差距。

2 X R360E旋挖钻机总体设计徐工E系列旋挖钻机是D系列旋挖钻机的升级换代产 品，具有D系列旋挖钻机的成熟技术。

采用旋挖钻机专用H 型液压伸缩式履带底盘，增大回转支承直径，具有超强的稳 定性和运输的便捷性。

依然沿用单层绳排主卷扬结构，保持 了钢丝绳使用寿命长的优点。

动力头拥有普通模式、入岩模 式和节能模式，用户可根据不同地质情况选择相应模式，既 提高了施工效率，又降低了燃油消耗。

X R360E型旋挖钻机具有E系列旋挖钻机的鲜明特点，优化设计了双动臂变幅机构，使绞点位H更加合理，兼顾施 工稳定性与转场运输便捷性。
