XR320D旋挖钻机技术规格书

XR280D旋挖钻机技术规格书徐州徐工基础工程机械有限公司二О一三年四月XR280D旋挖钻机优势（亮点）介绍技术特点：1、专用液压伸缩式履带底盘，大直径回转支承，整机稳定更高；2、整机设计满足CE指令要求，安全性能有保证，满足欧Ⅲ排放标准；3、进口康明斯涡轮增压发动机，采用先进电液控制技术，动力强劲；4、后置单排绳主卷扬结构，钢丝绳寿命大大延长，使用成本更低；5、多种钻杆配置可供选择，可满足大孔深桩硬地层施工，最大钻深88米；6、可选多功能配置：支腿油缸，套管驱动，扩展性好；7、标配集中润滑系统，维护保养更便捷，提高工作可靠性。

目录一、技术介绍二、主要技术参数三、主要配套件明细四、运输方案五、随车技术文件技术规格产品型号：XR280D旋挖钻机生产厂家：徐州徐工基础工程机械有限公司XR280D旋挖钻机广泛用于公路、铁路、桥梁、港口码头、高层建筑等基础工程施工中混凝土灌注桩的成孔作业。

适用于：采用摩阻式和机锁式钻杆钻进。

一、技术介绍1、底盘XR280D装备钻机专用底盘，具有超强稳定性。

底盘采用重型液压可伸缩式履带，便于运输，行走性能优越。

履带宽度（缩回/伸出） 3500/4800mm履带板宽度 800 mm轮距 5052mm履带长度 6092mm支重轮数量 2×11个驱动力 520kN·m爬坡度 35%行走速度 1.5km/h接地比压 102kPa总工作重量89000Kg（裸机重量：70000Kg）2、发动机系统发动机选用进口康明斯电控涡轮增压发动机，动力强劲，足够的动力储备满足高原施工、噪音达到国家标准。

发动机型号 QSM11-C400额定功率 298kW（400HP）发动机最大扭矩1898 N.m /（1400r/min）额定转速 2100 r/min满足排放标准 U.S. EPA Tier 3, CARB Tier 3,EU Stage IIIA燃油箱容积 650L3、液压系统液压系统采用负荷传感技术，使液压系统效率更高，更加节能。

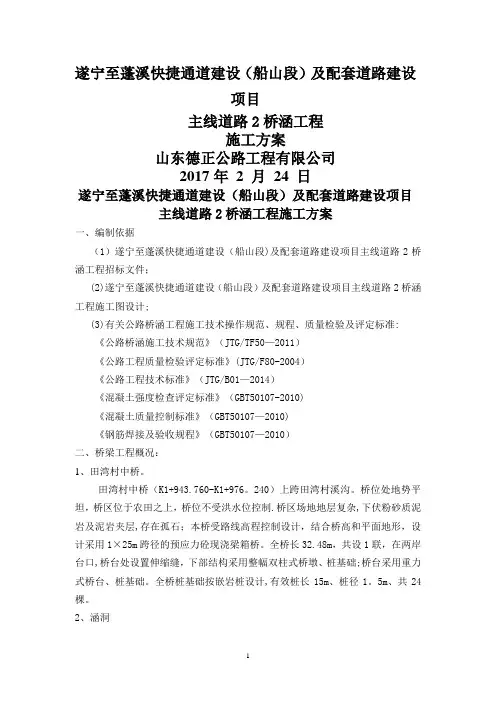

遂宁至蓬溪快捷通道建设（船山段）及配套道路建设项目主线道路2桥涵工程施工方案山东德正公路工程有限公司2017年2 月24 日遂宁至蓬溪快捷通道建设（船山段）及配套道路建设项目主线道路2桥涵工程施工方案一、编制依据（1）遂宁至蓬溪快捷通道建设（船山段)及配套道路建设项目主线道路2桥涵工程招标文件；(2)遂宁至蓬溪快捷通道建设（船山段）及配套道路建设项目主线道路2桥涵工程施工图设计;(3)有关公路桥涵工程施工技术操作规范、规程、质量检验及评定标准:《公路桥涵施工技术规范》（JTG/TF50—2011）《公路工程质量检验评定标准》(JTG/F80-2004）《公路工程技术标准》（JTG/B01—2014）《混凝土强度检查评定标准》（GBT50107-2010)《混凝土质量控制标准》（GBT50107—2010)《钢筋焊接及验收规程》（GBT50107—2010）二、桥梁工程概况：1、田湾村中桥。

田湾村中桥（K1+943.760-K1+976。

240）上跨田湾村溪沟。

桥位处地势平坦，桥区位于农田之上，桥位不受洪水位控制.桥区场地地层复杂,下伏粉砂质泥岩及泥岩夹层,存在孤石；本桥受路线高程控制设计，结合桥高和平面地形，设计采用1×25m跨径的预应力砼现浇梁箱桥。

全桥长32.48m，共设1联，在两岸台口,桥台处设置伸缩缝，下部结构采用整幅双柱式桥墩、桩基础;桥台采用重力式桥台、桩基础。

全桥桩基础按嵌岩桩设计,有效桩长15m、桩径1。

5m、共24棵。

2、涵洞本次拟建道路共长2450m，共设置涵洞10道,其中2道为保护既有结构专用涵，不做排水功能考虑，1道为通道专用涵,洞口形式采用八字墙.涵洞跨径1-1.5×2。

0共5道、1-2。

5×2.0共2道、1—3.4×2。

5共2道、1-4.0×3。

2共1道.3、主要材料及型号1）、钢绞线：Φs15。

2mm2）、普通钢筋：A、HPB300（Φ10、Φ8）B、HRB400（Φ12、Φ16、Φ20、Φ22、Φ25、Φ28）3)混凝土：桥梁:A、预应力混凝土现浇箱梁：C50B、现浇层（调平层):C40C、桥台、承台、桩基础：C30涵洞:A、涵身、台帽及帽石：C30B、涵身基础、洞口翼墙身、铺砌、铺底及截水墙、八字墙基础：C204、质量目标和质量计划本工程严格按照国家现行施工规范组织施工，施工质量确保优良，争创省优。

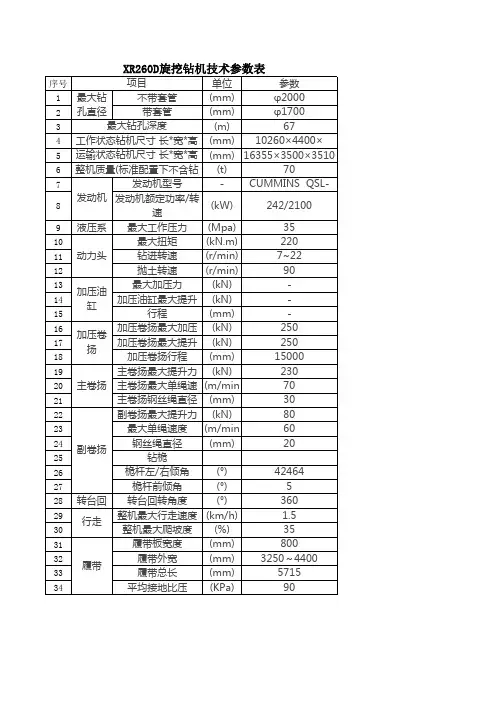

整机工作重量(kg) 43500 [1]
最大成孔直径（mm）Ф1500
最大成孔深度（m）53
钻孔转速（rpm）6~25
整机类型
旋挖钻机整机类型履带式
性能参数
钻孔转速（rpm）6~25
最大加压力（KN）114
最大起拔力（KN）148
整机工作重量(kg) 43500
最大成孔直径（mm）Ф1500
最大成孔深度（m）53
主卷扬提升力（KN）155
主卷扬钢丝绳规格型号35W×K7-28mm、15×K7-28mm
主卷扬钢丝绳长度（m）82
副卷扬提升力（KN）60
副卷扬钢丝绳规格型号6×29Fi+IWR-16mm 6×19W+IWRmm 主卷扬最大提升速度（m/min）65
动力头最大扭矩（kN.m）150
动力头转速（rpm）6~25
发动机
制造厂家康明斯
发动机型号CUMMINS 6CTAA8.3-C185
额定功率KW（HP）138
液压装置
底盘
行驶速度（km/h）2.0
爬坡能力(%) 40
最小离地间隙(mm) 352
油类容量
整机尺寸
总长（mm）7700
总宽（mm）4100
总高（mm）18150
运输长度(mm) 12800
运输宽度(mm) 3050
运输高度(mm) 3240
履带宽度(mm) 800 徐工旋挖钻机XR150。

XR360旋挖钻机技术规格书徐州徐工基础工程机械有限公司二О一二年二月XR360旋挖钻机XR360旋挖钻机优势（亮点）介绍1、专用液压伸缩式履带底盘，具有超强的稳定性和运输的便捷性；2、进口康明斯涡轮增压发动机，采用先进电液控制技术，动力强劲。

3、前置单排绳主卷扬结构，钢丝绳寿命大大延长，使用成本更低。

4、多种钻杆配置可供选择，可满足大孔深桩硬地层施工，最大钻深102米。

5、可选多功能配置：支腿油缸，套管驱动。

扩展性好。

6、标配集中润滑系统，维护保养更便捷，提高工作可靠性。

目录一、技术介绍二、主要技术参数三、主要配套件明细四、运输方案五、随车技术文件技术规格产品型号：XR360旋挖钻机生产厂家：徐州徐工基础工程机械有限公司XR360旋挖钻机广泛用于公路、铁路、桥梁、港口码头、高层建筑等基础工程施工中混凝土灌注桩的成孔作业。

一、技术介绍1、底盘XR360装备钻机专用底盘，具有超强稳定性。

底盘采用重型液压可伸缩式履带，便于运输，行走性能优越。

履带宽度（缩回/伸出） 3500/4800mm履带板宽度 800 mm轮距 5484mm履带长度 6535mm支重轮数量 2X12个驱动力 570kN·m爬坡度 35%行走速度 1.5km/h接地比压 105.5kPa总工作重量 92000Kg（裸机重量：76400Kg）2、发动机系统发动机选用进口康明斯电控涡轮增压发动机，动力强劲，足够的动力储备满足高原施工、噪音达到国家标准。

发动机型号 QSM11-C400额定功率 298kW（400HP）发动机最大扭矩1898 N.m /（1400r/min）额定转速 2100 r/min满足排放标准 U.S. EPA Tier 3, CARB Tier 3, EU StageIIIA 燃油箱容积 650L3、液压系统液压系统采用负荷传感技术，使液压系统效率更高，更加节能。

系统压力 33 MPa流量（主回路+辅助回路） 2X285 l/min+1X144 l/min液压油箱容积 865 L4、驾驶室具有FOPS功能的防噪驾驶室，座椅可调，冷暖空调，内外照明灯，风挡雨刮器。

XR150D旋挖钻机（配置I）技术规格书徐州工程机械集团有限公司二0一三年四月XR150D旋挖钻机优势（亮点）介绍1、进口川崎液压件，动力系统匹配合理，施工效率高；2、可伸缩专用旋挖底盘，保证了整机工作稳定性；3、双箱体式变幅机构，运输方便，同时提高工作可靠性；4、进口康明斯发动机，独特的调速率设计让您更省油；5、标配集中润滑系统，维护保养更便捷。

目录一、技术介绍二、主要技术参数三、主要配套件明细四、运输方案五、随车技术文件技术规格产品型号：XR150D旋挖钻机生产厂家：徐州徐工基础工程机械有限公司XR150D型旋挖钻机由履带底盘和上车组成，广泛用于公路、铁路、桥梁、港口码头、高层建筑等基础工程施工中混凝土灌注桩的成孔作业。

适用于：采用摩阻式和机锁式钻杆钻进。

一、技术介绍1、旋挖钻机专用液压伸缩底盘XR150D装备钻机专用底盘（H型车架结构），具有超强稳定性。

底盘结构强度高，采用重型液压可伸缩式履带，便于运输，行走性能优越。

回转支承 013.45.1250履带长度 4650mm轮距 3843mm履带宽度最小/最大 3200/4200mm履带板宽度 800 mm支重轮数量 2X9个接地比压 70.5 KPa2、发动机系统采用原装进口康明斯B5.9-C发动机，额定功率为133KW/2000rpm，为II阶段涡轮增压、带中冷型发动机。

发动机型号 B5.9-C额定功率 133kW（178HP）额定转速 2000 r/min燃油箱容积 350L3、液压伺服控制系统液压主泵川崎总流量2×228 l/min液压油箱容积 400 L系统工作压力 320 bar4、驾驶室带有钢保护结构的防噪驾驶室，座椅可调，带收音机，冷暖空调，内外照明灯，风挡雨刮器，带喷水功能。

带有各种仪表及操纵手柄的控制台,非常适宜操作；控制面板上装有强大功能的彩色液晶显示器。

5、前置式卷扬XR150D 型旋挖钻机采用前置式三排绳卷扬装置，驾驶员可以清楚的观测到钢丝绳的使用情况，防止因钢丝绳故障影响整个施工。

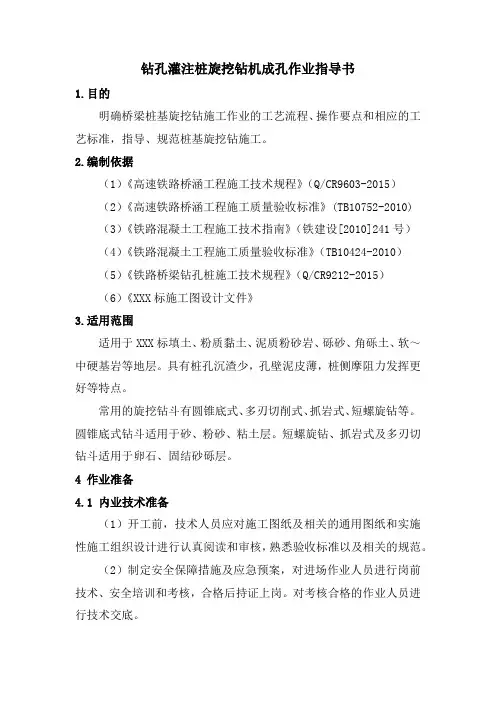

钻孔灌注桩旋挖钻机成孔作业指导书1.目的明确桥梁桩基旋挖钻施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基旋挖钻施工。
