4
回填及面层
抛石棱体、△倒滤层，土石方回填，垫层与基层（碎石、灰土等），面层（混凝土、铺砌块、泥结碎石、沥青混凝土）等
5
端头护岸
基槽开挖，换砂、抛石、回填、护面等
6
码头设施
轨道梁基槽开挖，地基处理，轨道梁混凝土，轨道安装，系船柱制作与安装，护舷与安装、系网环，铁梯，铁栏杆，护轮坎等
护岸工程分项、分部工程划分及名称
5
回填及面层
土石方回填，垫层与基层（碎石、灰土等），面层（混凝土、沥青混凝土、铺砌块、泥结碎石）等
6
附属设施
踏步，边沟，栏杆，灯柱等。
港区堆场分项、分部工程划分及名称
序号
分部工程名称
分项工程名称
1
基础
挖、填土方，砂垫层，排水砂井，塑料排水板，强夯，地基预压等
2
垫层及基层
△
水泥稳定土，水泥稳定粒料，石灰粉煤灰土，石灰稳定土，石灰稳定粒料，石灰、粉煤灰料粒，级配碎（砾）石，填隙碎石（矿渣），拳石等
2
上部结构
△
预制构件（△预制梁），构件安装，现浇构件（△现浇梁），接缝、接头混凝土，△现浇滑道，护面，面层，△轨道安装等
3
挡土结构
及回填
混凝土挡土墙，砌石挡土墙，砌石护坡，抛石棱体，倒滤层，土石方回填，护坡等
4
船台、
滑道设施
系船柱制作与安装，绞车基础，缆绳沟等
3
面层
△
△现浇水泥混凝土面层，沥青混凝土和沥青碎（砾）石面层，泥结碎石面层，△铺砌面层，伸缩缝，集装箱轮胎门吊通道等
4
附属设施
集装箱箱角块，跺脚墙，雨水井，检查井，排水管沟，管沟盖板制作与安装
船台、滑道分项、分部工程划分及名称
序号
分部工程名称
分பைடு நூலகம்工程名称
1
基础
△
基槽开挖，砂垫层，抛石，夯实。整平，抛石棱体，倒滤层，△制桩，△沉桩，预制方块，方块安装，现浇桩帽，灌注桩，现浇基础联系梁等
序号
分部工程名称
分项工程名称
1
基槽及岸坡开挖
基槽及岸坡开挖
2
堤身
压角棱体抛石与理坡，堤心石抛石与理坡，垫层石抛石与理坡，倒滤层，护坦咆石等
3
护面
△
预制护面块，护面块安装，护面块石按抛，砌石护面等
4
上部结构
△
△预制挡浪墙、△预制防汛墙，构件安装，△现浇挡浪墙、△现浇防汛墙，浆砌石挡浪墙、防汛墙，沉降缝，止水等

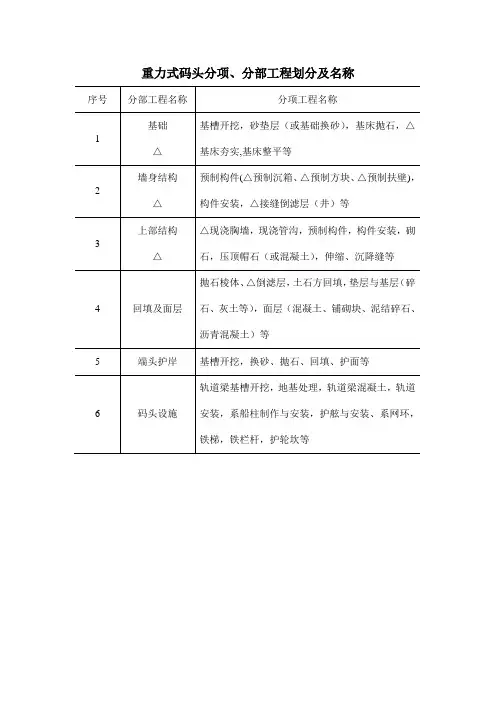

重力式码头分项、分部工程划分及名称
序号
分部工程名称
分项工程名称
1
基础
△
基槽开挖，砂垫层（或基础换砂），基床抛石，△基床夯实,基床整平等
2
墙身结构
△
预制构件(△预制沉箱、△预制方块、△预制扶壁)，构件安装，△接缝倒滤层（井）等
3
上部结构
△
△现浇胸墙，现浇管沟，预制构件，构件安装，砌石，压顶帽石（或混凝土），伸缩、沉降缝等

重力式码头

3) 有减压棱体和卸荷板
时的土压力计算
图2－3－2
二. 重力式码头上的作用
4 船舶荷载
船舶撞击力和挤靠力：验算稳定性时一般不考虑。系缆力：平行码头线、垂直地面、垂直码头线 (要考虑)
分布：图2－3－3
5 地面使用荷载一般只考虑堆货荷载、门机荷载和铁路
荷载按最不利情况进行布置 6 波浪力
三重力式码头的一般计算
2 剩余水压力剩余水头：墙前计算低水位与墙后地下水位的水位差。剩余水压力：由剩余水头产生的水压力。根据码头排水条件和填料透水性能确定。
二重力式码头上的作用
3 土压力计算理论: 库仑理论、郎肯理论和索科洛夫斯基理论
1)码头墙后主动土压力 (1)无粘性填料的（ 150 '）墙背主动土压力 ' ：为第二破裂角
（图2－1－9）
适用码头：岸壁式码头
岸壁式码头缺点
解决办法－－开孔开孔方法
三. 扶壁码头
扶壁结构是由立板、底板和肋板互相整体连接而成的钢筋混凝土结构
按肋板数分为单肋、双肋和多肋
四. 大直径圆筒码头
主要有预制的大直径薄壁钢筋混凝土无底圆筒组成。
可沉入地基中，也可放在抛石基床上。
优点：结构简单、混凝土和钢材用量少、适应性强，可不作抛石基床，造价低，施工速度快。
(1)土源丰富,运距近,取填方便； (2)回填易于密实,沉降量小，有足够的承载力； (3)产生的土压力小，通常用砂、块石、炉渣。
第三节重力式码头的计算
一重力式码头设计状况和计算内容 1.三种设计状况
(1)持久状况 (2)短暂状况 (3)偶然状况
一重力式码头设计状态和计算内容
2.计算内容表2－3－1

2-1 重力式码头的组成及构造

第二章重力式码头重力式码头是我国分布较广、使用较多的一种码头结构型式。

其结构坚固耐久，抗冻和抗冰性能好；能承受较大的地面荷载和船舶荷载，对较大的集中荷载以及码头地面超载和装卸工艺变化适应性较强；施工比较简单，维修费用少，是港务部门和施工单位比较欢迎的码头结构型式。

2-1 重力式码头的组成及构造第一重力式码头的组成重力式码头建筑物一般有胸墙、墙身、基础、墙后回填土和码头设备等组成如下图。

1、基础基础的主要功能是将墙身传下来的外力分布到地基的较大范围，以减小地基应力和建筑物的沉降；同时也保护地基免受波浪和水流的淘刷，保证墙身的稳定。

当墙身采用预制安装结构时，通常采用抛石基床做基础。

基础是重力式码头非常重要的部分，基础处理的好坏是重力式码头成败的关键。

2、墙身和胸墙墙身和胸墙是重力式码头建筑物的主体结构。

它构成船舶系靠所需要的直立墙面；挡住墙后的回填料；承受施加在码头上的各种外力，并将这些作用力传递到基础和地基。

胸墙还起着将墙身构件连成整体的作用，并用以固定缓冲设备、系网环和爬梯。

有时在胸墙中设置工艺管沟，在顶部安设移动起重机轨道。

通常系船柱块体也与胸墙连在一起。

3、墙后回填土在岸壁式码头中，墙体后要回填砂、土，以形成码头地面。

为了减小墙后土压力，有些重力式码头在紧靠墙背的一部分，采用粒径和内摩擦角较大的材料回填，如块石，作为减压棱体。

为了防止棱体后的回填土从棱体缝隙中流失，需要在棱体的顶面和坡面上设置倒滤层。

4、码头设备在码头前面安设靠船设备和系船柱，用以减少船舶对码头的冲撞力和系挂停靠的船舶。

第二重力式码头的构造码头建筑物除要求在各种荷载作用下有足够的强度与稳定性外，尚应满足使用上的要求，要坚固耐久并且便于施工。

在工程设计中，首先要根据对建筑物的使用上要求和当地的水文、气象、地质和建筑材料等条件以及施工经验拟定各种构造措施，即构造方案设计，然后进行必要的强度和稳定性验算。

一、基础1、基础的形式重力式码头的基础根据地基情况、施工条件和结构型式采用不同的处理方式。

第2章重力式码头

三. 扶壁码头
扶壁结构是由立板、底板和肋板互相整体连接而成的钢筋混凝土结构按肋板数分为单肋、双肋和多肋
四. 大直径圆筒码头
主要有预制的大直径薄壁钢筋混凝土无底圆筒组成。
可沉入地基中，也可放在抛石基床上。优点：结构简单、混凝土和钢材用量少、适应性强，可不作抛石基床，造价低，施工速度快。
1.三种设计状况
(1)持久状况
(2)短暂状况
(3)偶然状况
一重力式码头设计状态和计算内容
2.计算内容
表2－3－1
二重力式码头上的作用
作用分三类 1.永久作用：建筑物自重、固定机械设备自重力、墙后填料产生的土压力、剩余水压力等； 2.可变作用：堆货荷载、流动机械荷载、码头面可变作用产生的土压力、船舶荷载、冰荷载和波浪力等；
水平分力标准值：
3 土压力
(2) 粘性土的墙后主动土压力计算
当地面水平时，在铅垂墙背或计算垂面上按下式计算土压力强度（郎肯公式）：永久作用部分：
eaH hKa 2c K a
eaqH qKa
可变作用部分：
3 土压力
2) 码头墙前被动土压力
当地面水平时，被动土压力
强度按下式计算（郎肯公式）：
图2-1-1
图2-1-2
图2-1-3
图2-1-4
图2-1-5
图2-1-6
图2-1-7
工形空 T形
图2-1-8
深层水泥拌合
图2-1-9
图2-1-10

图2-1-11
图2-1-12
图2-1-13
图2-1-14
图2-1-15
图2-1-16
图2-2-1
图2-2-2
