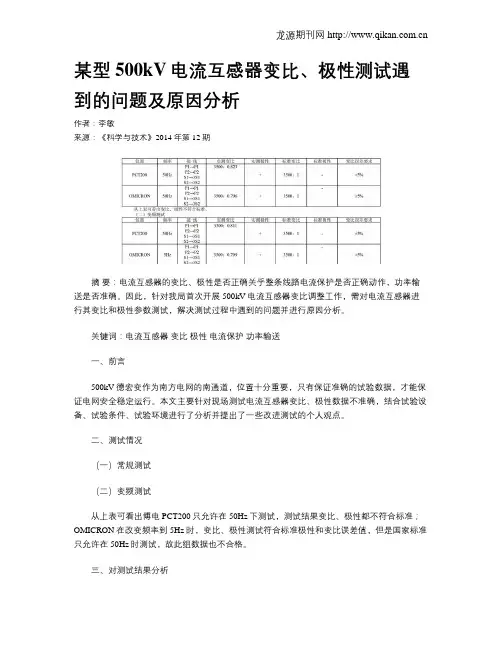

某型500kV电流互感器变比、极性测试遇到的问题及原因分析作者：李敏来源：《科学与技术》2014年第12期摘要：电流互感器的变比、极性是否正确关乎整条线路电流保护是否正确动作，功率输送是否准确。

因此，针对我局首次开展500kV电流互感器变比调整工作，需对电流互感器进行其变比和极性参数测试，解决测试过程中遇到的问题并进行原因分析。

关键词：电流互感器变比极性电流保护功率输送一、前言500kV德宏变作为南方电网的南通道，位置十分重要，只有保证准确的试验数据，才能保证电网安全稳定运行。

本文主要针对现场测试电流互感器变比、极性数据不准确，结合试验设备、试验条件、试验环境进行了分析并提出了一些改进测试的个人观点。

二、测试情况（一）常规测试（二）变频测试从上表可看出博电PCT200只允许在50Hz下测试，测试结果变比、极性都不符合标准；OMICRON在改变频率到5Hz时，变比、极性测试符合标准极性和变比误差值，但是国家标准只允许在50Hz时测试，故此组数据也不合格。

三、对测试结果分析（一）测试原理分析北京博电PCT200和OMICRON互感器综合测试仪的测试原理都是小电压、小电流信号测试，极容易受到外部和内部干扰，我们现场试验的环境处于500kV开关场，都是高电压、大电流设备，所以存在干扰的可能性很大。

（二）仪器自身分析从仪器自身来看，测量线路中的导线、元件之间以及它们与大地之间存在对地电容，如果它们之间存在电位差就会产生电容性漏电，测试的线路与仪器外壳也会存在电阻性漏电，这些漏电都会影响测试结果。

（三）现场环境分析从现场环境来看，四周都是500kV高压不停电设备，线路本身所接的都是大电厂，电厂大功率设备启动的瞬间会影响电压波动，从而产生电磁干扰。

500kV开关场本身电场和磁场的辐射干扰较大，可能使仪器外部连接导线与高电压设备散发交变或脉冲磁场。

（四）互感器自身分析还有一种可能是电流互感器本身内部带有补偿电容，因而在测试中吸收了一部分测试电压，可能会影响变比测试。

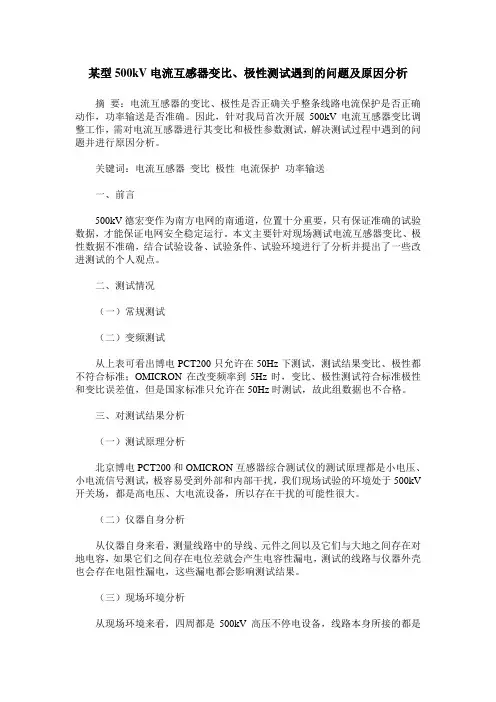

某型500kV电流互感器变比、极性测试遇到的问题及原因分析摘要：电流互感器的变比、极性是否正确关乎整条线路电流保护是否正确动作，功率输送是否准确。

因此，针对我局首次开展500kV电流互感器变比调整工作，需对电流互感器进行其变比和极性参数测试，解决测试过程中遇到的问题并进行原因分析。

关键词：电流互感器变比极性电流保护功率输送一、前言500kV德宏变作为南方电网的南通道，位置十分重要，只有保证准确的试验数据，才能保证电网安全稳定运行。

本文主要针对现场测试电流互感器变比、极性数据不准确，结合试验设备、试验条件、试验环境进行了分析并提出了一些改进测试的个人观点。

二、测试情况（一）常规测试（二）变频测试从上表可看出博电PCT200只允许在50Hz下测试，测试结果变比、极性都不符合标准；OMICRON在改变频率到5Hz时，变比、极性测试符合标准极性和变比误差值，但是国家标准只允许在50Hz时测试，故此组数据也不合格。

三、对测试结果分析（一）测试原理分析北京博电PCT200和OMICRON互感器综合测试仪的测试原理都是小电压、小电流信号测试，极容易受到外部和内部干扰，我们现场试验的环境处于500kV 开关场，都是高电压、大电流设备，所以存在干扰的可能性很大。

（二）仪器自身分析从仪器自身来看，测量线路中的导线、元件之间以及它们与大地之间存在对地电容，如果它们之间存在电位差就会产生电容性漏电，测试的线路与仪器外壳也会存在电阻性漏电，这些漏电都会影响测试结果。

（三）现场环境分析从现场环境来看，四周都是500kV高压不停电设备，线路本身所接的都是大电厂，电厂大功率设备启动的瞬间会影响电压波动，从而产生电磁干扰。

500kV 开关场本身电场和磁场的辐射干扰较大，可能使仪器外部连接导线与高电压设备散发交变或脉冲磁场。

（四）互感器自身分析还有一种可能是电流互感器本身内部带有补偿电容，因而在测试中吸收了一部分测试电压，可能会影响变比测试。

一次通流法检验母线差动保护极性探讨摘要：文章针对新建变电站、电厂，介绍了一种全新的母线保护极性检验方法。

本方法克服了常规保护的缺点，提高了母线保护的应用率，具有很好的推广前景。

关键词：母线保护；电流回路；通流试验1一次通流法检验母线差动保护极性的必要性1.1概述母线保护是将母线上所有支路的电流互感器按同名相、同极性连接到差动回路，它的主要功能是当被保护的母线发生故障时迅速断开与故障母线相连的所有支路断路器，若母线范围以外发生故障时母线差动保护装置拒绝动作。

由于母线差动保护动作会导致母线上所有支路断路器跳闸，造成大面积的停电事故，所以母线差动保护能否正确动作，是电力系统长期以来一直关注的问题。

其中母线保护的极性是影响它能否正确动作的主要因素，母线保护上任一支路电流互感器极性接线错误，都会影响母线保护的正确动作，造成恶性电网事故。

本文针对新建变电站、电厂，介绍了一种全新的母线保护极性检验方法。

本方法克服了常规保护的缺点，提高了母线保护的应用率，保证了电网的安全稳定运行。

1.2常规极性检验方法存在的缺点常规校验母线保护的极性一般都是在母线保护投运时，在母线各支路都带电运行的情况下，退出母线保护进行带负荷测量，根据测量结果来核对母线差动保护的极性是否正确。

这种做法存在许多缺陷，首先，退出母线差动保护进行带负荷测量时，由于母线上所带支路较多，校验时间较长，若在此期间母线发生故障，母线差动保护拒绝动作，造成恶性电网事故。

再者，母线保护极性校验受负荷电流的影响较大，在负荷电流较小时可能出现极性校验错误的情况。

特别是母联支路的电流在正常情况下较小，极性接错时较难发现；另外根据测量结果发现母线保护某支路电流互感器极性接线错误时，由于各支路都带电运行，整改该支路电流互感器极性时难度较大。

由此可见，采用一次通流试验方法检验母线差动保护的极性很有必要。

2一次通流法在新疆喀什齐热哈塔尔水电厂的应用2.1一次通流方法简介所谓电流互感器的通流试验，是指用升流器在电流互感器一次侧通入较大的电流，根据电流互感器的铭牌上的设备参数，存其对应的二次回路中，分别检查二次回路中继电保护和安全自动装置采样值的大小和相位，以及测量装置、计量装置及其他装置的大小和相位，以判断回路接线是否正确。
