下载文档原格式
异方性导电胶膜(ACF)的基本原理和主要问题解析:随着电子产品朝轻，薄，短，小化快速发展，各种携带式电子产品几乎都已液晶显示器作为显示面板，液晶显示器已是重要的组成组件。
液晶显示器除了液晶面板外，在其外围必须连动驱动芯片作为显示讯号之控制用途。
本文主要介绍连接液晶面板与IC连接一种主流方式晶粒－玻璃接合技术(Chip on Glass；COG)使用的导电材料异方性导电胶膜(Anisotropic Conductive Film；ACF)，以下简称为ACF。
一、ACF基本原理1.1材料介绍1.1.1何谓异方性导电膜：其特点在于Z轴电气导通方向与XY绝缘平面的电阻特性具有明显的差异性。
当Z轴导通电阻值与XY平面绝缘电阻值的差异超过一定比值后，既可称为良好的导电异方性。
1.1.2ACF主要组成：主要包括树脂黏着剂、导电粒子两大部分。
树脂黏着剂功能除了防湿气，接着，耐热及绝缘功能外主要为固定IC芯片与基板间电极相对位置，并提供一压迫力量已维持电极与导电粒子间的接触面积。
1.2基本原理1.2.1导通原理：利用导电粒子连接IC芯片与LCD基板两者之间的电极使之成为导通，同时又能避免相邻两电极间导通短路，而达成只在Z轴方向导通之目的。
注：LCD面板(包括面偏光片和底偏光片);IC(集成电路):驱动和控制LCD显示;ACF(异方性导电膜):将IC与LCD或FPC与LCD连接;FPC(柔性线路板):连接和导电作用1.2.2ACF主要参数对bonding的影响：异方导电特性主要取决于导电粒子的充填率。
虽然异方性导电胶其导电率会随着导电粒子充填率的增加而提高，但同时也会提升导电粒子互相接触造成短路的机率。
此外，导电粒子的粒径分布和分布均匀性亦会对异方导电特性有所影响。
通常，导电粒子必须具有良好的粒径均一性和真圆度，以确保电极与导电粒子间的接触面积一致，维持相同的导通电阻，并同时避免部分电极未接触到导电粒子，导致开路的情形发生。
异方导电胶膜

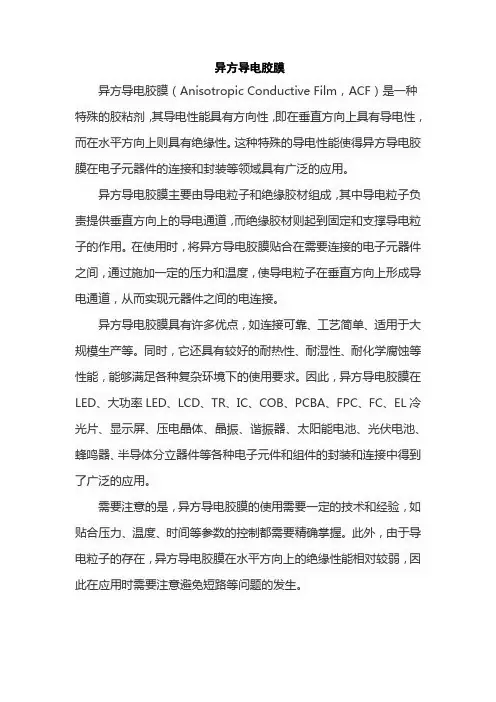

异方导电胶膜（Anisotropic Conductive Film，ACF）是一种特殊的胶粘剂，其导电性能具有方向性，即在垂直方向上具有导电性，而在水平方向上则具有绝缘性。
这种特殊的导电性能使得异方导电胶膜在电子元器件的连接和封装等领域具有广泛的应用。
异方导电胶膜主要由导电粒子和绝缘胶材组成，其中导电粒子负责提供垂直方向上的导电通道，而绝缘胶材则起到固定和支撑导电粒子的作用。
在使用时，将异方导电胶膜贴合在需要连接的电子元器件之间，通过施加一定的压力和温度，使导电粒子在垂直方向上形成导电通道，从而实现元器件之间的电连接。
异方导电胶膜具有许多优点，如连接可靠、工艺简单、适用于大规模生产等。
同时，它还具有较好的耐热性、耐湿性、耐化学腐蚀等性能，能够满足各种复杂环境下的使用要求。
因此，异方导电胶膜在LED、大功率LED、LCD、TR、IC、COB、PCBA、FPC、FC、EL冷光片、显示屏、压电晶体、晶振、谐振器、太阳能电池、光伏电池、蜂鸣器、半导体分立器件等各种电子元件和组件的封装和连接中得到了广泛的应用。
需要注意的是，异方导电胶膜的使用需要一定的技术和经验，如贴合压力、温度、时间等参数的控制都需要精确掌握。
此外，由于导电粒子的存在，异方导电胶膜在水平方向上的绝缘性能相对较弱，因此在应用时需要注意避免短路等问题的发生。

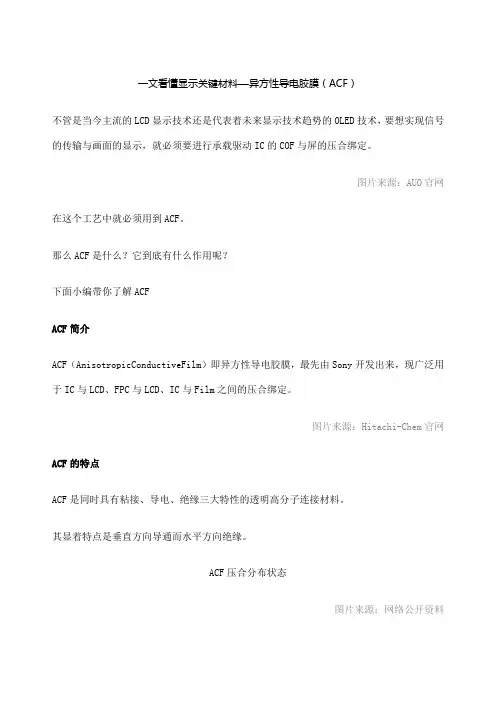

一文看懂显示关键材料—异方性导电胶膜（ACF）不管是当今主流的LCD显示技术还是代表着未来显示技术趋势的OLED技术，要想实现信号的传输与画面的显示，就必须要进行承载驱动IC的COF与屏的压合绑定。
图片来源：AUO官网在这个工艺中就必须用到ACF。
那么ACF是什么？它到底有什么作用呢？下面小编带你了解ACFACF简介ACF（AnisotropicConductiveFilm）即异方性导电胶膜，最先由Sony开发出来，现广泛用于IC与LCD、FPC与LCD、IC与Film之间的压合绑定。
图片来源：Hitachi-Chem官网ACF的特点ACF是同时具有粘接、导电、绝缘三大特性的透明高分子连接材料。
其显着特点是垂直方向导通而水平方向绝缘。
ACF压合分布状态图片来源：网络公开资料ACF的结构ACF为层状结构，一般有双层型ACF和三层型ACF，三层的ACF比双层的多了一层保护层。
一般根据应用精度的不同而选择不同结构的ACF。
三层ACF资料来源：Dexerials官网双层ACF资料来源：Dexerials官网不同层次的材料亦不相同，一般来说，保护层的材质为聚乙烯，BaseFilm基材主要为树脂。
而ACF层中包括起导电作用的导电粒子以及起填充作用的填充物，填充物一般有亚克力（热塑性）和环氧树脂（热固性）两种。
热塑性及热固型树脂填充物比较而ACF之所以能导电。
是因为树脂中包裹着导电粒子。
且导电粒子根据使用情况的不同亦有多种结构。
导电粒子为球状，亦为多层结构，一般是最常用的有三层结构和两层结构。
导电粒子的微观形态图片来源：网络公开资料导电粒子的典型结构与各层的作用导电粒子的典型结构各层材料的作用而根据不用的使用条件及使用范围，导电粒子的结构会有些许差异。
如Dexerials开发的不同导电粒子，其适用情况亦不同。
导电粒子结构与适用情况资料来源：Dexerials官网随着技术的发展，导电粒子的直径越来越小，分布亦更加的均匀。
![ACF导电胶概况[终稿]](https://img.taocdn.com/s1/m/cfd9d7eac9d376eeaeaad1f34693daef5ff71352.png)

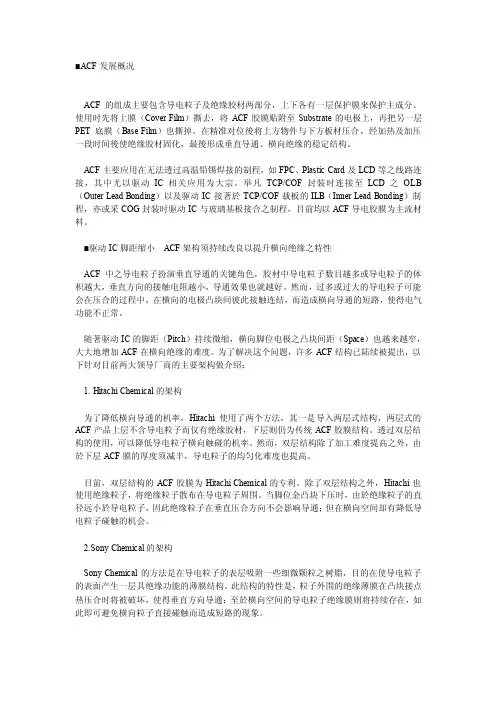

■ACF发展概况ACF的组成主要包含导电粒子及绝缘胶材两部分，上下各有一层保护膜来保护主成分。
使用时先将上膜（Cover Film）撕去，将ACF胶膜贴附至Substrate的电极上，再把另一层PET底膜（Base Film）也撕掉。
在精准对位後将上方物件与下方板材压合，经加热及加压一段时间後使绝缘胶材固化，最後形成垂直导通、横向绝缘的稳定结构。
ACF主要应用在无法透过高温铅锡焊接的制程，如FPC、Plastic Card及LCD等之线路连接，其中尤以驱动IC相关应用为大宗。
举凡TCP/COF封装时连接至LCD之OLB （Outer Lead Bonding）以及驱动IC接著於TCP/COF载板的ILB（Inner Lead Bonding）制程，亦或采COG封装时驱动IC与玻璃基板接合之制程，目前均以ACF导电胶膜为主流材料。
■驱动IC脚距缩小ACF架构须持续改良以提升横向绝缘之特性ACF中之导电粒子扮演垂直导通的关键角色，胶材中导电粒子数目越多或导电粒子的体积越大，垂直方向的接触电阻越小，导通效果也就越好。
然而，过多或过大的导电粒子可能会在压合的过程中，在横向的电极凸块间彼此接触连结，而造成横向导通的短路，使得电气功能不正常。
随著驱动IC的脚距（Pitch）持续微缩，横向脚位电极之凸块间距（Space）也越来越窄，大大地增加ACF在横向绝缘的难度。
为了解决这个问题，许多ACF结构已陆续被提出，以下针对目前两大领导厂商的主要架构做介绍：1. Hitachi Chemical的架构为了降低横向导通的机率，Hitachi使用了两个方法，其一是导入两层式结构，两层式的ACF产品上层不含导电粒子而仅有绝缘胶材，下层则仍为传统ACF胶膜结构。
透过双层结构的使用，可以降低导电粒子横向触碰的机率。
然而，双层结构除了加工难度提高之外，由於下层ACF膜的厚度须减半，导电粒子的均匀化难度也提高。
目前，双层结构的ACF胶膜为Hitachi Chemical的专利。
ACF导电胶参数和用途信息内容日立ACF AC-7206U-18 参数及使用说明密封-10度C~-5度C保存，ACF开封后使用前请解冻30—60分钟，ACF解冻成室温时再开封.ACF开封后在没有用完情况下，请密封后放入冰箱。
刚从厂家收到货后，最佳使用是请放入冰箱后冷藏后再使用。
ACF胶若出现胶全硬化，失去粘性，取不出来，胶体跟保护层分离困难等即为变质或失效，请停止使用，更换新的ACF胶若用ACF封装ITO密度很大即ITO之间间距很小的产品时若多次使用均出现封装失败请更换为导电粒子密度大的ACF胶如:AC7246等经过长期实践证明AC-7206U-18能适用各种尺寸各种型号的常见液晶屏，仅有极少数高分辨率ITO间距极小的屏不能完全适应。
ACF胶是用于液晶面板的TAB或COG的邦定。
其中要求的技术含量比较高，用到的TAB或COG邦定机器也是要求性能及精度比较高的。
也要懂得ACF特性，使用起来才得心应手。
由于自己的技术不到位，或者在维修过程还有其它问题存在比如：TAB的清洗不干净，或损坏；热压机的温度及压力没有调试好刀头与面板之间平衡度没调好；或者在比较大灰尘空间操作（ACF是最好在无尘空间操作），都会造成邦定不成功。
以下为各种ACF用途日立TAB/FOG 玻璃: AC-7106u-25 AC-7206U-18 COG : AC-8955YW-23 AC-8956 PCB板: AC-2051 AC-2056R-35 索尼系列：COG: CP6920F CP6920F3 CP6020 TAB/FOG玻璃: CP9731 ACF 制程要點簡介ACF 固化強度,深度與溫度時間的關系。
ACF固化強度決定其制程拉力值反應大小,固化深度,強度與積溫值成正比。
積溫值:時間×溫度。
ACF拉力值反應與制程壓力的關系。
因為ACF拉力與積溫值相關,壓力對ACF拉力值效果影響如圖,根據其結構示意,壓力越大,ACF溢膠就越多,Bump間ACF越少,其拉力反應越低。
ACF异方性导电胶的分类、性能、特点、配方及制备方法:异方性导电胶(AnisotropicConductiveFilm；ACF)，是一种基材A与基材B之间涂布贴合，限定电流只能由垂直轴Z方向流通于基材A、B之间的一种特殊涂布物质。
目前ACF常用到的例如软式排线、FilmOnGlass(FOG)薄膜软板╱玻璃贴合制程等，不同材质的电极藉由ACF的黏合，同时限定电流只能从黏合方向(垂直方向)导通流动，可以解决一些以往连接器无法处理的细微导线连接问题。
其特点在于Z轴电气导通方向与XY绝缘平面的电阻特性具有明显的差异性。
当Z轴导通电阻值与XY平面绝缘电阻值的差异超过一定比值后，既可称为良好的导电异方性。
导通原理：利用导电粒子连接IC芯片与基板两者之间的电极使之成为导通，同时又能避免相邻两电极间导通短路，而达成只在Z轴方向导通之目的。
产品分类：1.异方性导电膏。
2.异方性导电膜。
异方性导电膜(ACF)具有可以连续加工(Tape-on-Reel)极低材料损失的特性，因此成为目前较普遍使用的产品形式。
主要组成：主要包括树脂黏着剂、导电粒子两大部分。
树脂黏着剂功能除了防湿气，接着，耐热及绝缘功能外主要为固定IC芯片与基板间电极相对位置，并提供一压迫力量已维持电极与导电粒子间的接触面积。
一般树脂分为热塑性树脂与热固性树脂两大类。
热塑性材料主要具有低温接着，组装快速极容易重工之优点，但亦具有高热膨胀性和高吸湿性缺点，使其处于高温下易劣化，无法符合可靠性、信赖性之需求。
而热固性树脂如环氧树脂(Epoxy)、Polyimide等，则具有高温安定性且热膨胀性和吸湿性低等优点，但加工温度高且不易重工为其缺点，但其可靠性高的优点仍为目前采用最广泛之材料。
在导电粒子方面，异方导电特性主要取决于导电粒子的充填率。
虽然异方性导电胶其导电率会随着导电粒子充填率的增加而提高，但同时也会提升导电粒子互相接触造成短路的机率。
另外，导电粒子的粒径分布和分布均匀性亦会对异方导电特性有所影响。
ACF异方性导电胶的分类、性能、特点、配方及制备方法:异方性导电胶(AnisotropicConductiveFilm；ACF)，是一种基材A与基材B之间涂布贴合，限定电流只能由垂直轴Z方向流通于基材A、B之间的一种特殊涂布物质。
目前ACF常用到的例如软式排线、FilmOnGlass(FOG)薄膜软板╱玻璃贴合制程等，不同材质的电极藉由ACF的黏合，同时限定电流只能从黏合方向(垂直方向)导通流动，可以解决一些以往连接器无法处理的细微导线连接问题。
其特点在于Z轴电气导通方向与XY绝缘平面的电阻特性具有明显的差异性。
当Z轴导通电阻值与XY平面绝缘电阻值的差异超过一定比值后，既可称为良好的导电异方性。
导通原理：利用导电粒子连接IC芯片与基板两者之间的电极使之成为导通，同时又能避免相邻两电极间导通短路，而达成只在Z轴方向导通之目的。
产品分类：1.异方性导电膏。
2.异方性导电膜。
异方性导电膜(ACF)具有可以连续加工(Tape-on-Reel)极低材料损失的特性，因此成为目前较普遍使用的产品形式。
主要组成：主要包括树脂黏着剂、导电粒子两大部分。
树脂黏着剂功能除了防湿气，接着，耐热及绝缘功能外主要为固定IC芯片与基板间电极相对位置，并提供一压迫力量已维持电极与导电粒子间的接触面积。
一般树脂分为热塑性树脂与热固性树脂两大类。
热塑性材料主要具有低温接着，组装快速极容易重工之优点，但亦具有高热膨胀性和高吸湿性缺点，使其处于高温下易劣化，无法符合可靠性、信赖性之需求。
而热固性树脂如环氧树脂(Epoxy)、Polyimide等，则具有高温安定性且热膨胀性和吸湿性低等优点，但加工温度高且不易重工为其缺点，但其可靠性高的优点仍为目前采用最广泛之材料。
在导电粒子方面，异方导电特性主要取决于导电粒子的充填率。
虽然异方性导电胶其导电率会随着导电粒子充填率的增加而提高，但同时也会提升导电粒子互相接触造成短路的机率。
另外，导电粒子的粒径分布和分布均匀性亦会对异方导电特性有所影响。
ACF异方性导电胶的分类、性能、特点、配方及制备方法:异方性导电胶(AnisotropicConductiveFilm；ACF)，是一种基材A与基材B之间涂布贴合，限定电流只能由垂直轴Z方向流通于基材A、B之间的一种特殊涂布物质。
目前ACF常用到的例如软式排线、FilmOnGlass(FOG)薄膜软板╱玻璃贴合制程等，不同材质的电极藉由ACF的黏合，同时限定电流只能从黏合方向(垂直方向)导通流动，可以解决一些以往连接器无法处理的细微导线连接问题。
其特点在于Z轴电气导通方向与XY绝缘平面的电阻特性具有明显的差异性。
当Z轴导通电阻值与XY平面绝缘电阻值的差异超过一定比值后，既可称为良好的导电异方性。
导通原理：利用导电粒子连接IC芯片与基板两者之间的电极使之成为导通，同时又能避免相邻两电极间导通短路，而达成只在Z轴方向导通之目的。
产品分类：1.异方性导电膏。
2.异方性导电膜。
异方性导电膜(ACF)具有可以连续加工(Tape-on-Reel)极低材料损失的特性，因此成为目前较普遍使用的产品形式。
主要组成：主要包括树脂黏着剂、导电粒子两大部分。
树脂黏着剂功能除了防湿气，接着，耐热及绝缘功能外主要为固定IC芯片与基板间电极相对位置，并提供一压迫力量已维持电极与导电粒子间的接触面积。
一般树脂分为热塑性树脂与热固性树脂两大类。
热塑性材料主要具有低温接着，组装快速极容易重工之优点，但亦具有高热膨胀性和高吸湿性缺点，使其处于高温下易劣化，无法符合可靠性、信赖性之需求。
而热固性树脂如环氧树脂(Epoxy)、Polyimide等，则具有高温安定性且热膨胀性和吸湿性低等优点，但加工温度高且不易重工为其缺点，但其可靠性高的优点仍为目前采用最广泛之材料。
在导电粒子方面，异方导电特性主要取决于导电粒子的充填率。
虽然异方性导电胶其导电率会随着导电粒子充填率的增加而提高，但同时也会提升导电粒子互相接触造成短路的机率。
另外，导电粒子的粒径分布和分布均匀性亦会对异方导电特性有所影响。
通常，导电粒子必须具有良好的粒径均一性和真圆度，以确保电极与导电粒子间的接触面积一致，维持相同的导通电阻，并同时避免部分电极未接触到导电粒子，导致开路的情形发生。
常见的粒径范围在3~5μm之间，太大的导电粒子会降低每个电极接触的粒子数，同时也容易造成相邻电极导电粒子接触而短路的情形；太小的导电粒子容易行成粒子聚集的问题，造成粒子分布密度不平均。
目前在可靠性和细间距化的趋势下，如COF和COG构装所使用之异方性导电胶，其导电粒子多表面镀镍镀金之高分子塑料粉末，其特点在于塑料核心具可压缩性，因此可以增加电极与导电粒子间的接触面积，降低导通电阻；同时，塑料核心与树脂基础原料的热膨胀性较为接近，可以避免热循环和热冲击环境时，在高温或低温环境下，导电粒子因与树脂基础原料的热膨胀性差异减少与电极间的接触面积，导致导通电阻上升，甚至于开路失效的情形发生。
对导电性能要求1)导电粒子的要求是粒子的均一性、低抵抗性、复原率、硬度等。
(需根据电极的种类来选择最好的粒子)2)TCP入力侧用的要求是硬度较高的金属粒子及较低的抵抗值。
3)COG制程的要求是随着LSI的高精密化，点与点间的距离也愈来愈小。
4)对于小面积的产品而言，ACF之中的粒子数有需要增加。
若粒子数增加，则邻接端子间短路的防止是必要的.5)对Binder材料而言，环氧基树脂的材料几乎都使用它。
根据它的用途有低温接着性、低吸湿性、repair性、高耐温有各种不同的要求。
依各种不同的要求，环氧基树脂的选择也会不同。
6)ACF电气的导通，基本上它是以导电粒子及电极的接触而产生。
所以会要求很小的接触抵抗。
因此、现今比碳纤维或金属粉更被常使用的是，粒子可固定的接着剂及热膨胀系数的差很小的产品。
7)因为电极表面会有酸化皮膜或产生硬化等的因素，所以有些场合希望使用金属粒子。
各类型的选定之中，电极材质的考虑是有必要的。
因此、一般而言，TTO电极里，金属电镀树脂粒子、酸化金属电极里金属粒子可说是最被喜爱使用的。
对工艺要求1)机械强度要求1.黏着强度;2.可靠度要求;2)电气性质要求1.适用电压,电流大小;2.绝缘阻抗;3.接续阻抗3)ACFthickness:15~45mm4)Slittingwidth:1.5~3.5mm5)Length:25,50,100mACF发展概况ACF的组成主要包含导电粒子(微粒的金球)及绝缘胶材两部分，上下各有一层保护膜来保护主成分。
金球按一定的比例分布在环氧树脂当中。
金球的组成是这样的：金球的最里面是有机塑料球体，第二层是镍，第三层是金。
也就是说金包着镍，镍包着塑料。
通常这种各向异性导电胶除了环氧树脂、金球以外其中还与另外一种或几种催化剂混合在一起。
在特定的温度条件下它会加速反应，在短暂的时间内形成固态（化学反应当中产生一种氨气体）。
所以这种各向异性导电胶只能在特点的低温条件下保存。
低温保存不是保证它不会化学反应而是延时反应时间而已。
使用时先将上膜（CoverFilm）撕去，将ACF胶膜贴附至Substrate的电极上，再把另一层PET底膜（BaseFilm）也撕掉。
在精准对位后将上方物件与下方板材压合，经加热及加压一段时间后使绝缘胶材固化，最后形成垂直导通、横向绝缘的稳定结构。
ACF主要应用在无法透过高温铅锡焊接的制程，如FPC、PlasticCard及LCD等之线路连接，其中尤以驱动IC相关应用为大宗。
举凡TCP(驱动电路柔性引带)/COF封装时连接至LCD之OLB（OuterLeadBonding）以及驱动IC接着于TCP/COF载板的ILB（InnerLeadBonding）制程，亦或采COG封装时驱动IC与玻璃基板接合之制程，目前均以ACF导电胶膜为主流材料。
驱动IC脚距缩小－－－ACF架构须持续改良以提升横向绝缘之特性ACF中之导电粒子扮演垂直导通的关键角色，胶材中导电粒子数目越多或导电粒子的体积越大，垂直方向的接触电阻越小，导通效果也就越好。
然而，过多或过大的导电粒子可能会在压合的过程中，在横向的电极凸块间彼此接触连结，而造成横向导通的短路，使得电气功能不正常。
随着驱动IC的脚距（Pitch）持续微缩，横向脚位电极之凸块间距（Space）也越来越窄，大大地增加ACF在横向绝缘的难度。
为了解决这个问题，许多ACF结构已陆续被提出，以下针对目前两大领导厂商的主要架构做介绍：1.HitachiChemical的架构为了降低横向导通的机率，Hitachi使用了两个方法，其一是导入两层式结构，两层式的ACF产品上层不含导电粒子而仅有绝缘胶材，下层则仍为传统ACF胶膜结构。
透过双层结构的使用，可以降低导电粒子横向触碰的机率。
然而，双层结构除了加工难度提高之外，由于下层ACF膜的厚度须减半，导电粒子的均匀化难度也提高。
目前，双层结构的ACF胶膜为HitachiChemical的专利。
除了双层结构之外，Hitachi也使用绝缘粒子，将绝缘粒子散布在导电粒子周围。
当脚位金凸块下压时，由于绝缘粒子的直径远小于导电粒子，因此绝缘粒子在垂直压合方向不会影响导通；但在横向空间却有降低导电粒子碰触的机会。
2.SonyChemical的架构SonyChemical的方法是在导电粒子的表层吸附一些细微颗粒之树脂，目的在使导电粒子的表面产生一层具绝缘功能的薄膜结构。
此结构的特性是，粒子外围的绝缘薄膜在凸块接点热压合时将被破坏，使得垂直方向导通；至于横向空间的导电粒子绝缘膜则将持续存在，如此即可避免横向粒子直接碰触而造成短路的现象。
sony架构的缺点是，当导电粒子的绝缘薄膜在热压合时若破坏不完全，将使得垂直方向的接触电阻变大，就会影响ACF的垂直导通特性。
目前该结构的专利属于SonyChemical。
除了上述以结构改良的方式来避免横向绝缘失效以外，透过导电粒子的直径缩小也可达成部分效果。
导电粒子的直径已从过去12um一路缩小至目前的3um，主要就在配合FinePitch的要求。
随着粒径的缩小，粒径及金凸块厚度的误差值也必须同步降低，目前粒径误差值已由过去的±1um降低至±0.2um。
随着驱动IC细脚距的要求，金凸块的最小间距也持续压低，目前凸块厂商已经可以做到20um左右的凸块脚距。
20um的脚距已使ACF横向绝缘的特性备受挑战，FinePitch的技术瓶颈压力似乎已经落在ACF胶材的身上了。
驱动IC外型窄长化---ACF胶材之固化温度须持续降低以减少Warpage效应当驱动IC以COG形式贴附在LCD玻璃基板上时，为避免占用太多LCD面板的额缘面积，并同时减少IC数目以降低成本，使得驱动IC持续朝多脚数及窄长型的趋势来发展。
然而，LCD无碱玻璃的膨胀系数约4ppm/℃远高于IC 的3ppm/℃，当ACF胶材加热至固化温度反应后再降回室温时，IC与玻璃基板将因收缩比例不一致而使产生翘曲的情况，此即Warpage效应。
Warpage效应将使ACF垂直导通的效果变差，严重时更将产生Mura。
Mura即画面显示因亮度不均而出现各种亮暗区块的现象。
为降低Warpage效应，目前解决方案主要仍朝降低ACF的固化温度来着手。
以膨胀系数的单位ppm/℃来看，假使ACF固化温度与室温的差距降低，作业过程中IC及玻璃基板产生热胀冷缩的差距比就会越小，Warpage效应也将降低。
ACF固化温度之特性主要受到绝缘胶材的成分所影响。
绝缘胶材成分目前以B-Stage（胶态）之环氧树脂加上硬化剂为主流，惟各家配方仍多有差异。
在胶材成分方面虽然较无专利侵权的问题，但种类及成分对产品之特性影响重大，故各家厂商均视配方为机密。
ACF的许多规格如硬化速度、黏度流变性、接着强度乃至于ACF固化温度等，莫不受到绝缘胶材的成分所决定。
目前在诸多特性之中，降低ACF固化温度已成为各家厂商最重要的努力方向，此特性也是关乎厂商技术高低的重要指标。
各向异性导电胶黏剂（ACF）的配方及其制备方法(1)原材料与配方(单位：质量份)丙烯酸酯橡胶70～80可交联预聚物20~30Au/Ni聚合物导电微球（5um）40～60其他助剂适量(2)制备方法①丙烯酸酯橡胶的制备在装有电动搅拌器、回流冷凝管、温度计及恒压滴液漏斗的四口烧瓶中，加入复合乳化剂、适量去离子水和部分单体2一EHA、MMA、AN、HEMA，充分搅拌均匀，得预乳化液。
向预乳化液中滴加1/3的引发剂溶液并加热至80～85℃，待乳液出现蓝光时，开始滴加剩余的单体和引发剂溶液，3h内滴完，然后保温1h，降至室温，调节pH值为7～8，制得共聚胶乳。
向胶乳中加入电解质凝聚，洗涤，脱水，干燥，得到丙烯酸酯橡胶。
②可交联预聚物的制备a.环氧丙烯酸树脂的合成将环氧树脂、阻聚剂按计量比加人到装有电动搅拌器、回流冷凝管、温度计和滴液漏斗的四口烧瓶中，开启搅拌，通少量N2保护，加热至80℃，开始滴加一定量的AA和催化剂的混合液一，调节滴加速率，1h内滴完，然后升温至90～110℃，反应过程中不断检测酸值，直到酸值<5mgKOH/g时停止反应降温出料，得到环氧丙烯酸树脂。
