ACF导电胶的破坏方式1. 介绍ACF导电胶ACF导电胶（Anisotropic Conductive Film）是一种特殊的导电胶粘剂，广泛应用于电子封装和连接技术中。
ACF导电胶由绝缘基片和导电颗粒组成，可以在垂直方向上传导电流，而在水平方向上保持绝缘状态。
ACF导电胶具有许多优点，如高导电性能、良好的热膨胀匹配性、低介电损耗、可靠的连接性能等。
它被广泛应用于液晶显示器、柔性电子、半导体封装等领域。
2. ACF导电胶的破坏方式尽管ACF导电胶具有许多优点，但在使用过程中也存在一些可能导致其破坏的因素。
下面将介绍ACF导电胶的几种常见破坏方式：2.1 温度破坏ACF导电胶对温度非常敏感，过高或过低的温度都会导致其破坏。
在高温下，导电胶中的粘合剂可能会烧结或分解，导致导电性能下降甚至失效。
而在低温下，导电胶可能会变得脆弱，导致胶层开裂或断裂。
为了避免温度破坏，ACF导电胶在使用过程中需要控制好温度，尤其是在加热或冷却过程中需要谨慎操作。
此外，选择合适的导电胶类型和粘接条件也是防止温度破坏的重要因素。
2.2 机械破坏ACF导电胶在受到机械应力时也容易破坏。
机械应力可以是外力施加的压力、剪切力或振动力等。
这些应力可能会导致导电胶层的断裂、导电颗粒的脱落或粘结剂的破坏，从而导致导电性能下降或失效。
为了防止机械破坏，需要在设计和制造过程中考虑到机械应力的影响，并采取相应的措施，如增加胶层厚度、改变导电颗粒的形状或尺寸、优化粘接方式等。
2.3 湿度破坏湿度是另一个可能导致ACF导电胶破坏的因素。
在高湿环境下，导电胶中的水分可能会引起胶层膨胀或导电颗粒的氧化，从而导致导电性能下降。
此外，湿度还可能导致胶层与基片之间的粘接削弱或失效。
为了防止湿度破坏，需要在制造和使用过程中控制好湿度。
可以采取封装、包装或使用防潮剂等措施来降低湿度的影响。
2.4 光照破坏ACF导电胶对光照也具有一定的敏感性。
长时间暴露在强光下，导电胶中的粘合剂可能会发生光化学反应，导致导电性能下降。

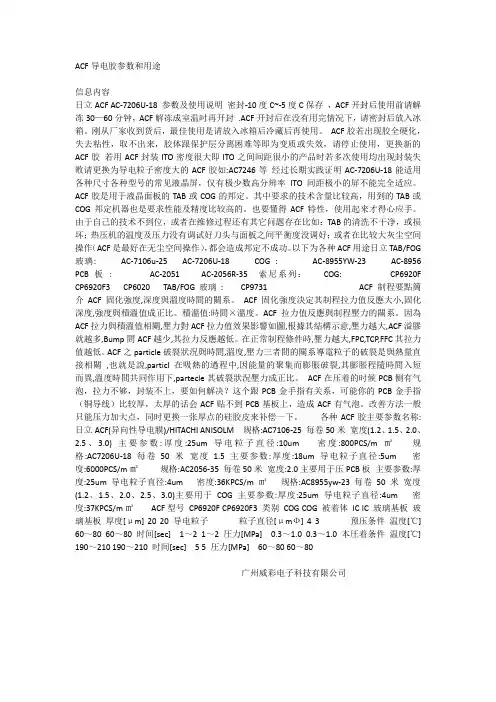

ACF导电胶参数和用途日立ACF AC-7206U-18 参数及使用说明密封-10度C~-5度C保存，ACF开封后使用前请解冻30—60分钟，ACF解冻成室温时再开封 .ACF开封后在没有用完情况下，请密封后放入冰箱。
刚从厂家收到货后，最佳使用是请放入冰箱后冷藏后再使用。
ACF胶若出现胶全硬化，失去粘性，取不出来，胶体跟保护层分离困难等即为变质或失效，请停止使用，更换新的ACF胶若用ACF封装ITO密度很大即ITO之间间距很小的产品时若多次使用均出现封装失败请更换为导电粒子密度大的ACF胶如:AC7246等经过长期实践证明AC-7206U-18能适用各种尺寸各种型号的常见液晶屏，仅有极少数高分辨率ITO间距极小的屏不能完全适应。
ACF胶是用于液晶面板的TAB或COG的邦定。
其中要求的技术含量比较高，用到的TAB或COG邦定机器也是要求性能及精度比较高的。
也要懂得ACF特性，使用起来才得心应手。
由于自己的技术不到位，或者在维修过程还有其它问题存在比如：TAB的清洗不干净，或损坏；热压机的温度及压力没有调试好刀头与面板之间平衡度没调好；或者在比较大灰尘空间操作（ACF是最好在无尘空间操作），都会造成邦定不成功。
以下为各种ACF用途日立TAB/FOG玻璃: AC-7106u-25 AC-7206U-18COG : AC-8955YW-23 AC-8956PCB板 : AC-2051 AC-2056R-35索尼系列：COG: CP6920F CP6920F3 CP6020TAB/FOG玻璃 : CP9731ACF 制程要點簡介ACF 固化強度,深度與溫度時間的關系。
ACF固化強度決定其制程拉力值反應大小,固化深度,強度與積溫值成正比。
積溫值:時間×溫度。
ACF拉力值反應與制程壓力的關系。
因為ACF拉力與積溫值相關,壓力對ACF拉力值效果影響如圖,根據其結構示意,壓力越大,ACF溢膠就越多,Bump間ACF越少,其拉力反應越低。

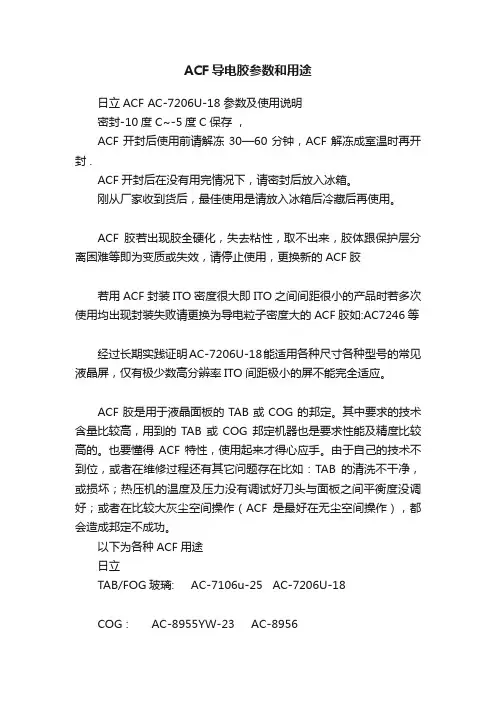

ACF导电胶参数和用途信息内容日立ACF AC-7206U-18 参数及使用说明密封-10度C~-5度C保存，ACF开封后使用前请解冻30—60分钟，ACF解冻成室温时再开封.ACF开封后在没有用完情况下，请密封后放入冰箱。
刚从厂家收到货后，最佳使用是请放入冰箱后冷藏后再使用。
ACF胶若出现胶全硬化，失去粘性，取不出来，胶体跟保护层分离困难等即为变质或失效，请停止使用，更换新的ACF胶若用ACF封装ITO密度很大即ITO之间间距很小的产品时若多次使用均出现封装失败请更换为导电粒子密度大的ACF胶如:AC7246等经过长期实践证明AC-7206U-18能适用各种尺寸各种型号的常见液晶屏，仅有极少数高分辨率ITO间距极小的屏不能完全适应。
ACF胶是用于液晶面板的TAB或COG的邦定。
其中要求的技术含量比较高，用到的TAB或COG邦定机器也是要求性能及精度比较高的。
也要懂得ACF特性，使用起来才得心应手。
由于自己的技术不到位，或者在维修过程还有其它问题存在比如：TAB的清洗不干净，或损坏；热压机的温度及压力没有调试好刀头与面板之间平衡度没调好；或者在比较大灰尘空间操作（ACF是最好在无尘空间操作），都会造成邦定不成功。
以下为各种ACF用途日立TAB/FOG 玻璃: AC-7106u-25 AC-7206U-18 COG : AC-8955YW-23 AC-8956 PCB板: AC-2051 AC-2056R-35 索尼系列：COG: CP6920F CP6920F3 CP6020 TAB/FOG玻璃: CP9731 ACF 制程要點簡介ACF 固化強度,深度與溫度時間的關系。
ACF固化強度決定其制程拉力值反應大小,固化深度,強度與積溫值成正比。
積溫值:時間×溫度。
ACF拉力值反應與制程壓力的關系。
因為ACF拉力與積溫值相關,壓力對ACF拉力值效果影響如圖,根據其結構示意,壓力越大,ACF溢膠就越多,Bump間ACF越少,其拉力反應越低。

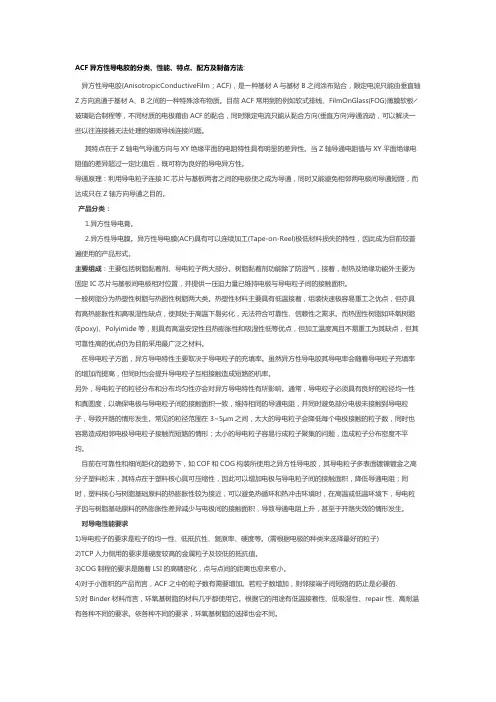

ACF异方性导电胶的分类、性能、特点、配方及制备方法:异方性导电胶(AnisotropicConductiveFilm；ACF)，是一种基材A与基材B之间涂布贴合，限定电流只能由垂直轴Z方向流通于基材A、B之间的一种特殊涂布物质。
目前ACF常用到的例如软式排线、FilmOnGlass(FOG)薄膜软板╱玻璃贴合制程等，不同材质的电极藉由ACF的黏合，同时限定电流只能从黏合方向(垂直方向)导通流动，可以解决一些以往连接器无法处理的细微导线连接问题。
其特点在于Z轴电气导通方向与XY绝缘平面的电阻特性具有明显的差异性。
当Z轴导通电阻值与XY平面绝缘电阻值的差异超过一定比值后，既可称为良好的导电异方性。
导通原理：利用导电粒子连接IC芯片与基板两者之间的电极使之成为导通，同时又能避免相邻两电极间导通短路，而达成只在Z轴方向导通之目的。
产品分类：1.异方性导电膏。
2.异方性导电膜。
异方性导电膜(ACF)具有可以连续加工(Tape-on-Reel)极低材料损失的特性，因此成为目前较普遍使用的产品形式。
主要组成：主要包括树脂黏着剂、导电粒子两大部分。
树脂黏着剂功能除了防湿气，接着，耐热及绝缘功能外主要为固定IC芯片与基板间电极相对位置，并提供一压迫力量已维持电极与导电粒子间的接触面积。
一般树脂分为热塑性树脂与热固性树脂两大类。
热塑性材料主要具有低温接着，组装快速极容易重工之优点，但亦具有高热膨胀性和高吸湿性缺点，使其处于高温下易劣化，无法符合可靠性、信赖性之需求。
而热固性树脂如环氧树脂(Epoxy)、Polyimide等，则具有高温安定性且热膨胀性和吸湿性低等优点，但加工温度高且不易重工为其缺点，但其可靠性高的优点仍为目前采用最广泛之材料。
在导电粒子方面，异方导电特性主要取决于导电粒子的充填率。
虽然异方性导电胶其导电率会随着导电粒子充填率的增加而提高，但同时也会提升导电粒子互相接触造成短路的机率。
另外，导电粒子的粒径分布和分布均匀性亦会对异方导电特性有所影响。
ACF异方性导电胶的分类、性能、特点、配方及制备方法:异方性导电胶(AnisotropicConductiveFilm；ACF)，是一种基材A与基材B之间涂布贴合，限定电流只能由垂直轴Z方向流通于基材A、B之间的一种特殊涂布物质。
目前ACF常用到的例如软式排线、FilmOnGlass(FOG)薄膜软板╱玻璃贴合制程等，不同材质的电极藉由ACF的黏合，同时限定电流只能从黏合方向(垂直方向)导通流动，可以解决一些以往连接器无法处理的细微导线连接问题。
其特点在于Z轴电气导通方向与XY绝缘平面的电阻特性具有明显的差异性。
当Z轴导通电阻值与XY平面绝缘电阻值的差异超过一定比值后，既可称为良好的导电异方性。
导通原理：利用导电粒子连接IC芯片与基板两者之间的电极使之成为导通，同时又能避免相邻两电极间导通短路，而达成只在Z轴方向导通之目的。
产品分类：1.异方性导电膏。
2.异方性导电膜。
异方性导电膜(ACF)具有可以连续加工(Tape-on-Reel)极低材料损失的特性，因此成为目前较普遍使用的产品形式。
主要组成：主要包括树脂黏着剂、导电粒子两大部分。
树脂黏着剂功能除了防湿气，接着，耐热及绝缘功能外主要为固定IC芯片与基板间电极相对位置，并提供一压迫力量已维持电极与导电粒子间的接触面积。
一般树脂分为热塑性树脂与热固性树脂两大类。
热塑性材料主要具有低温接着，组装快速极容易重工之优点，但亦具有高热膨胀性和高吸湿性缺点，使其处于高温下易劣化，无法符合可靠性、信赖性之需求。
而热固性树脂如环氧树脂(Epoxy)、Polyimide等，则具有高温安定性且热膨胀性和吸湿性低等优点，但加工温度高且不易重工为其缺点，但其可靠性高的优点仍为目前采用最广泛之材料。
在导电粒子方面，异方导电特性主要取决于导电粒子的充填率。
虽然异方性导电胶其导电率会随着导电粒子充填率的增加而提高，但同时也会提升导电粒子互相接触造成短路的机率。
另外，导电粒子的粒径分布和分布均匀性亦会对异方导电特性有所影响。

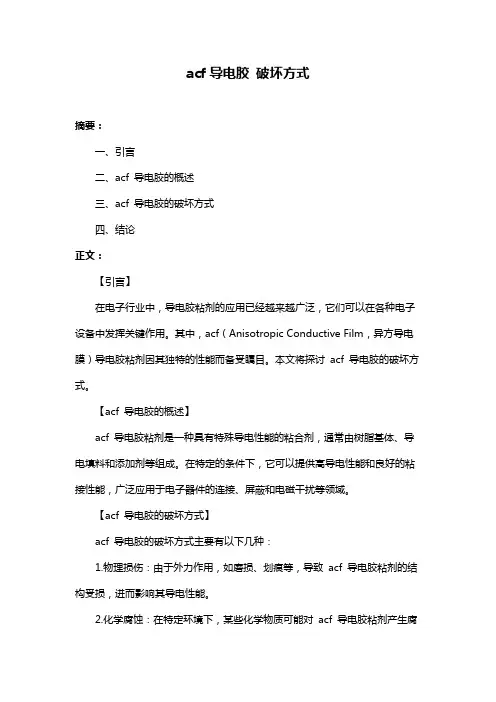

acf导电胶破坏方式
摘要：
一、引言
二、acf 导电胶的概述
三、acf 导电胶的破坏方式
四、结论
正文：
【引言】
在电子行业中，导电胶粘剂的应用已经越来越广泛，它们可以在各种电子设备中发挥关键作用。
其中，acf（Anisotropic Conductive Film，异方导电膜）导电胶粘剂因其独特的性能而备受瞩目。
本文将探讨acf 导电胶的破坏方式。
【acf 导电胶的概述】
acf 导电胶粘剂是一种具有特殊导电性能的粘合剂，通常由树脂基体、导电填料和添加剂等组成。
在特定的条件下，它可以提供高导电性能和良好的粘接性能，广泛应用于电子器件的连接、屏蔽和电磁干扰等领域。
【acf 导电胶的破坏方式】
acf 导电胶的破坏方式主要有以下几种：
1.物理损伤：由于外力作用，如磨损、划痕等，导致acf 导电胶粘剂的结构受损，进而影响其导电性能。
2.化学腐蚀：在特定环境下，某些化学物质可能对acf 导电胶粘剂产生腐
蚀作用，从而导致其性能下降或失效。
3.热损伤：在高温环境下，acf 导电胶粘剂可能发生热降解或热老化现象，导致其物理和化学性能发生变化，从而影响其导电性能。
4.电损伤：当acf 导电胶粘剂受到过高的电压或电流作用时，可能导致其内部结构发生变化，影响其导电性能。
5.疲劳损伤：在反复应力的作用下，acf 导电胶粘剂可能发生疲劳损伤，导致其性能下降或失效。
低温acf导电胶
低温ACF导电胶是一种高科技材料，它是一种导电性极强的胶水，可以在低温下使用。
ACF是Anisotropic Conductive Film的缩写，意为各向异性导电膜。
低温ACF导电胶广泛应用于电子产品的制造中，如手机、平板电脑、电视等。
低温ACF导电胶的特点是导电性好，且可以在低温下使用。
这种胶水可以在-40℃的低温下使用，而且导电性能非常稳定。
这种胶水的导电性能是由导电颗粒控制的，这些导电颗粒可以在胶水中均匀分布，从而保证了导电性能的稳定性。
低温ACF导电胶的应用非常广泛。
在电子产品的制造中，这种胶水可以用于连接电路板和显示屏之间的导电连接。
这种连接方式可以有效地减少电路板和显示屏之间的空气间隙，从而提高了电路的稳定性和可靠性。
此外，低温ACF导电胶还可以用于连接电池和电路板之间的导电连接，从而提高了电池的使用寿命和稳定性。
低温ACF导电胶的制造过程非常复杂。
首先，需要制备导电颗粒，这些颗粒通常是由金属材料制成的。
然后，需要将这些导电颗粒与胶水混合，从而制备出导电胶水。
最后，需要将导电胶水涂覆在电路板或显示屏上，从而实现导电连接。
总的来说，低温ACF导电胶是一种非常重要的材料，它在电子产品的制造中起着至关重要的作用。
这种胶水具有导电性好、稳定性高等优点，可以有效地提高电路的稳定性和可靠性。
未来，随着电子产品的不断发展，低温ACF导电胶的应用前景将会越来越广阔。
