600MW超临界直流W火焰锅炉的燃烧调整

600MW超临界直流W火焰锅炉的燃烧调整
科 学 发 展
黄建钱
摘
彀姆与嫡嘎
６ ０ ０ ＭＷ 超临界直流 Ｗ 火焰锅炉的燃烧调整
（ 威信 云投 粤 电扎西能源有限 公司 云南 威信 ６ ５ ７ ９ ０ ３ ） 要： 通 过了解 我｝ － ６ ０ ０ ＭＷ超临界直流ｗ火焰锅 炉的运 行情况 以及对 已经投运 的同类型锅炉的表现 ， 提出对６ ０ ０ Ｍ Ｗ超 临界直流ｗ火焰锅炉 的燃 烧调整 的对策及建议， 优化我厂锅炉的燃烧 ， 提 高效率 。 关键词 ： ６ ０ ０ ＭＷ Ｗ火焰锅炉 燃烧 调整
碳量 ， 提高了锅炉效率。 ３ ． ２调 整 制 粉 系 统 自 调试 以来，我厂制粉系统存在磨煤机 出口风温偏低、磨运行方式不
当、 磨煤机出 口 分离器易堵塞易引起超温等 问题。 ３ ． ２ ． １ 提高磨煤机 出口风温 磨煤机出 口风温偏低， 会影响煤粉的着火并延长煤粉 的燃尽 时间， 造成 火焰 中心上移而引起超温及大渣和飞灰含碳量高等问题 。我厂调试初期 磨
１前言
挡板则关小至４ ０ ， － ． ４ ５ ％ ， 前后墙风量 比 例约为１ ． ３ ： １ 。 并且炉膛两侧 的Ｆ 挡板较
我厂＃ １ 、 ２ 锅炉均 为东方锅炉厂生产 的 ｗ 型６ ｏ ０ Ｍｗ超临界直流锅 炉。 锅
炉共有２ ４ 只专门用于燃烧无烟煤 的双旋风煤粉浓缩燃烧器，前后拱各布置 １ ２ 只 。使用６ 台正压直吹式双进双 出钢球磨煤机， 每 台磨煤机对应 四个燃烧
会超过５ ５ ０ ￣ Ｃ（ 设计最高允许 温度为５ ０ ２ ＂ Ｃ ） 。锅炉受热面的长期超温或短 时 严 重超温 ， 带来 了锅炉受热面超温爆管以及 水冷壁 拉裂 的风 险。我 厂≠ ｛ １ 、 ２ 锅炉均 出现 因受热面超温爆管而被迫停运 的情况。

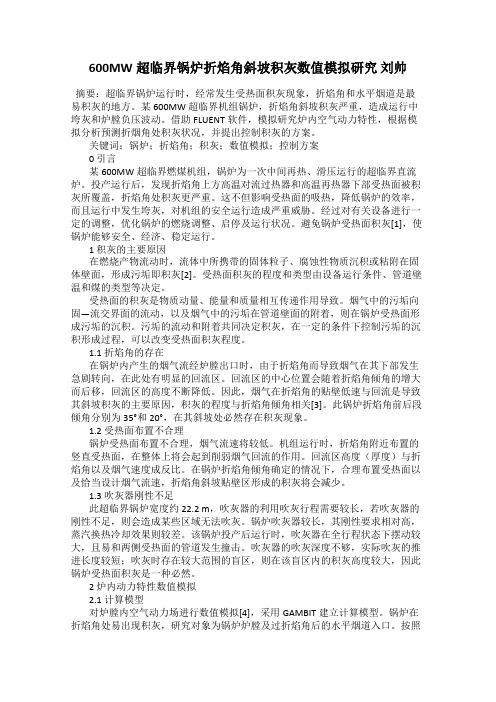

600MW超临界锅炉折焰角斜坡积灰数值模拟研究 刘帅

600MW超临界锅炉折焰角斜坡积灰数值模拟研究 刘帅

600MW超临界锅炉折焰角斜坡积灰数值模拟研究刘帅摘要：超临界锅炉运行时，经常发生受热面积灰现象，折焰角和水平烟道是最易积灰的地方。

某600MW 超临界机组锅炉，折焰角斜坡积灰严重，造成运行中垮灰和炉膛负压波动。

借助FLUENT软件，模拟研究炉内空气动力特性，根据模拟分析预测折烟角处积灰状况，并提出控制积灰的方案。

关键词：锅炉；折焰角；积灰；数值模拟；控制方案0 引言某600MW超临界燃煤机组，锅炉为一次中间再热、滑压运行的超临界直流炉。

投产运行后，发现折焰角上方高温对流过热器和高温再热器下部受热面被积灰所覆盖，折焰角处积灰更严重。

这不但影响受热面的吸热，降低锅炉的效率，而且运行中发生垮灰，对机组的安全运行造成严重威胁。

经过对有关设备进行一定的调整，优化锅炉的燃烧调整、启停及运行状况。

避免锅炉受热面积灰[1]，使锅炉能够安全、经济、稳定运行。

1 积灰的主要原因在燃烧产物流动时，流体中所携带的固体粒子、腐蚀性物质沉积或粘附在固体壁面，形成污垢即积灰[2]。

受热面积灰的程度和类型由设备运行条件、管道壁温和煤的类型等决定。

受热面的积灰是物质动量、能量和质量相互传递作用导致。

烟气中的污垢向固—流交界面的流动，以及烟气中的污垢在管道壁面的附着，则在锅炉受热面形成污垢的沉积。

污垢的流动和附着共同决定积灰，在一定的条件下控制污垢的沉积形成过程，可以改变受热面积灰程度。

1.1 折焰角的存在在锅炉内产生的烟气流经炉膛出口时，由于折焰角而导致烟气在其下部发生急剧转向，在此处有明显的回流区。

回流区的中心位置会随着折焰角倾角的增大而后移，回流区的高度不断降低。

因此，烟气在折焰角的贴壁低速与回流是导致其斜坡积灰的主要原因，积灰的程度与折焰角倾角相关[3]。

此锅炉折焰角前后段倾角分别为35°和20°，在其斜坡处必然存在积灰现象。

1.2 受热面布置不合理锅炉受热面布置不合理，烟气流速将较低。

机组运行时，折焰角附近布置的竖直受热面，在整体上将会起到削弱烟气回流的作用。

600MW超超临界燃煤发电机组锅炉制粉及燃烧系统设计(淮南煤)毕业设计

600MW超超临界燃煤发电机组锅炉制粉及燃烧系统设计(淮南煤)毕业设计

南京工程学院毕业设计说明书(论文)作者：学号：系部：专业：热能与动力工程题目：600MW超超临界燃煤发电机组锅炉制粉及燃烧系统设计（淮南煤）指导者：讲师评阅者：讲师2016 年5月南京毕业设计说明书（论文）中文摘要毕业设计说明书外文摘要目录前言..... .. (1)第一章制粉系统与燃烧系统简介 (2)1.1 制粉系统简介 (2)1.2 煤粉燃烧器简介 (3)第二章主要设计参数及辅助计算 (5)2.1 原始数据 (5)2.2 辅助计算： (6)2.3 锅炉热平衡计算： (7)第三章制粉系统和磨煤机的选择 (9)3.1 选择依据 (9)3.2 制粉系统和磨煤机的选型 (9)第四章制粉系统的热力计算 (14)4.1 一般原则 (14)4.2中速磨煤机直吹式制粉系统的热力计算 (14)4.3双进双出钢球磨煤机直吹式制粉系统的热力计算 (19)第五章制粉系统的空气动力计算 (25)5.1基本原则 (25)5.2中速磨直吹式制粉系统的空气动力计算 (25)第六章制粉系统管道设计与计算 (27)6.1制粉系统管道设计原则 (27)6.2直吹式制粉系统设计计算 (27)6.3双进双出钢球磨煤机直吹式制粉系统管道设计计算及布置 (35)第七章制粉系统辅助设备的选择及设计 (44)7.1 原煤仓 (44)7.2 给煤机 (45)7.3 粗粉分离器 (45)7.4 细粉分离器 (46)7.5节流元件 (47)7.6制粉系统的风机 (47)第八章直吹式制粉系统两种磨煤机的比较分析 (51)第九章燃烧器的设计计算 (52)9.1 燃烧器设计原则 (52)9.2 燃烧器的选型与布置方式 (52)9.3 燃烧器的设计计算 (53)9.4 燃烧器结构设计 (56)第十章总结 (59)10.1本次设计成果 (59)10.2本次设计存在的不足 (59)参考文献 (60)致谢..... (61)附录..... (62)前言经济的快速发展使中国电力行业面临环境保护、资源节约、资源的合理开发与有效利用等多种压力。

660MW超临界“π”型炉四墙切圆燃烧模拟研究

660MW超临界“π”型炉四墙切圆燃烧模拟研究

660MW超临界“π”型炉四墙切圆燃烧模拟研究张立权;王建国;王存厚【摘要】为研究水冷壁高温腐蚀对锅炉运行的影响,对某660 MW超临界锅炉水冷壁高温腐蚀问题进行数值模拟,在保持切圆直径不变,通过改变切圆方式,采用新型墙式切圆进行模拟,比较不同位置切圆下炉内切圆位置.研究结果表明:在相同切圆直径与配风方式下,墙式切圆相对于角式切圆,炉内冷态速度场更加流畅稳定,且炉内最高温度有所降低;气氛浓度场中C2墙小面积区域仍存在高温腐蚀,其他墙水冷壁附近还原性气体CO与腐蚀性气体H2S有效降低在安全值以下.【期刊名称】《青海电力》【年(卷),期】2018(037)002【总页数】7页(P11-17)【关键词】超临界直流锅炉;数值模拟;高温腐蚀;墙式切圆燃烧【作者】张立权;王建国;王存厚【作者单位】河北建投宣化热电有限公司,河北张家口075000;河北建投宣化热电有限公司,河北张家口075000;河北建投宣化热电有限公司,河北张家口075000【正文语种】中文【中图分类】TM621.20 引言随着锅炉大容量、高参数化，常用直流燃烧器出现一些问题：锅炉容量增加，炉膛截面也相应增大，炉内温度场、空气动力场不均匀性问题更加突出。

由于配风不合理，一次风煤粉气流贴壁，常常出现严重的水冷壁高温腐蚀等问题。

高温腐蚀主要发生在燃用贫煤与无烟煤的锅炉受热面上，目前根据统计〔1〕数据，暂无发现燃用烟煤机组出现高温腐蚀的情况。

姜秀民等〔2〕对某四角切圆锅炉燃尽风不同形式进行了数值模拟，并用模拟结果指导实际运行情况；曾令大〔3〕通过FLUENT模拟对比四墙切圆与四角切圆燃烧方式的优缺点；在保持相同切圆直径及相同运行条件下，墙式切圆燃烧方式炉内流场更加稳定，气流不易受到水冷壁影响而贴壁，有利于防止水冷壁结焦，并与现场测试相吻合；司金茹等〔4,5〕对某600 MW超超临界锅炉机组进行四墙切圆数值模拟，结果表明:四墙切圆燃烧方式中炉膛中心火焰充满度高，炉膛出口烟温偏差小，更有利于锅炉安全经济运行。
