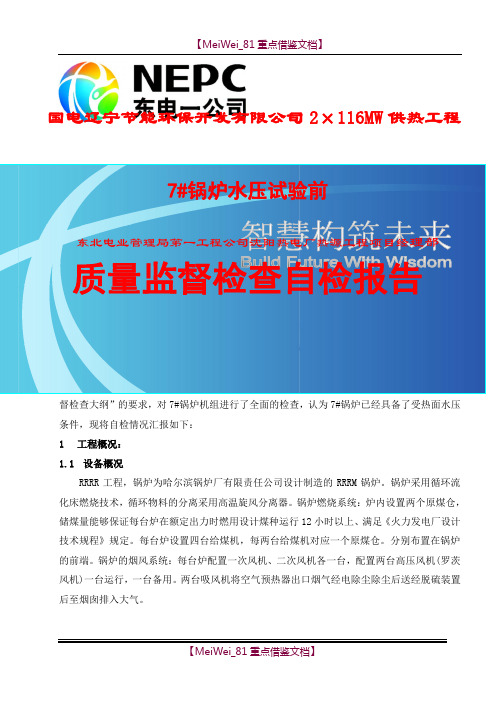

8号锅炉水压试验前安装工程质量监督检查自检报告尊敬的各位领导，各位专家！ 大家上午好：由我公司施工的RRRR 工程，钢结构 20RR 年05月09督检查大纲”的要求，对7#锅炉机组进行了全面的检查，认为7#锅炉已经具备了受热面水压条件，现将自检情况汇报如下： 1工程概况：1.1 设备概况RRRR 工程，锅炉为哈尔滨锅炉厂有限责任公司设计制造的RRRM 锅炉。
锅炉采用循环流化床燃烧技术，循环物料的分离采用高温旋风分离器。
锅炉燃烧系统：炉内设置两个原煤仓，储煤量能够保证每台炉在额定出力时燃用设计煤种运行12小时以上、满足《火力发电厂设计技术规程》规定。
每台炉设置四台给煤机，每两台给煤机对应一个原煤仓。
分别布置在锅炉的前端。
锅炉的烟风系统：每台炉配置一次风机、二次风机各一台，配置两台高压风机(罗茨风机)一台运行，一台备用。
两台吸风机将空气预热器出口烟气经电除尘除尘后送经脱硫装置后至烟囱排入大气。
国电辽宁节能环保开发有限公司2×116MW 供热工程7#锅炉水压试验前质量监督检查自检报告东北电业管理局第一工程公司沈阳热电厂热源工程项目经1.3 燃烧系统主要热力数据汇总表：220RR年10月09日， #9锅炉基础交接；20RR年10月10日， #9锅炉第一榀钢架吊装；20RR年11月05日， #9锅炉汽包吊装就位；20RR年11月10日 #9锅炉受热面组合焊接开始；20RR年03月25日 #9锅炉受热面焊口全部完成。
3、质量体系运行状况为保证把我公司承建的工程建成精品工程，根据本工程的特点，建立健全了质量保证体系及质量检查体系；项目部编制了施工组织设计及相关的程序文件，编制了《锅炉专业质量检验评定划分表》以及相关的质量计划，在施工过程中严格执行三级检查验收制度。
同时根据体系要求，依据工程承包合同及我公司《质量、环境、职业安全健康手册》（ISO9001—20RR）编制了本项目的《质量计划》，明确规定了我公司所承建本工程的质量目标，做到了凡事有人管、凡事有据可查、凡事有章可循；在工程开工前，对开工条件进行了全面的检查、确认；严格执行设备开箱检验制度，对有缺陷的设备通过设备缺陷处理通知单或工程联系单的方式进行及时有效的处理；通过内部的质量审核活动，使质量体系有效的运行，确保了质量目标的实现。

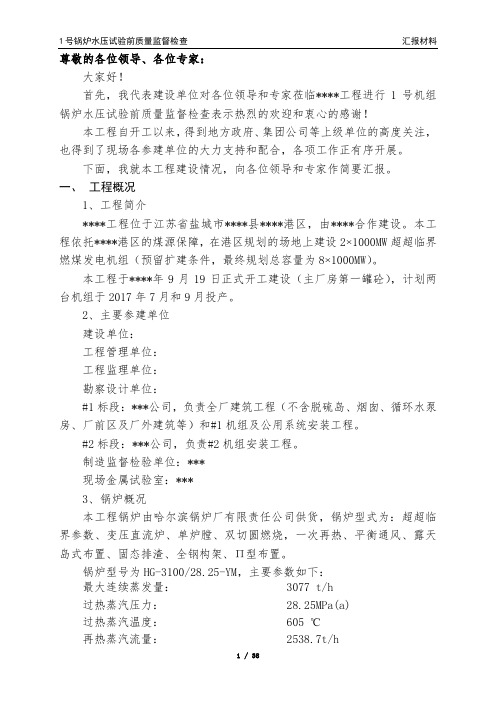

尊敬的各位领导、各位专家：大家好！首先，我代表建设单位对各位领导和专家莅临****工程进行1号机组锅炉水压试验前质量监督检查表示热烈的欢迎和衷心的感谢！本工程自开工以来，得到地方政府、集团公司等上级单位的高度关注，也得到了现场各参建单位的大力支持和配合，各项工作正有序开展。
下面，我就本工程建设情况，向各位领导和专家作简要汇报。
一、工程概况1、工程简介****工程位于江苏省盐城市****县****港区，由****合作建设。
本工程依托****港区的煤源保障，在港区规划的场地上建设2×1000MW超超临界燃煤发电机组（预留扩建条件，最终规划总容量为8×1000MW）。
本工程于****年9月19日正式开工建设（主厂房第一罐砼），计划两台机组于2017年7月和9月投产。
2、主要参建单位建设单位：工程管理单位：工程监理单位：勘察设计单位：#1标段：***公司，负责全厂建筑工程（不含脱硫岛、烟囱、循环水泵房、厂前区及厂外建筑等）和#1机组及公用系统安装工程。
#2标段：***公司，负责#2机组安装工程。
制造监督检验单位：***现场金属试验室：***3、锅炉概况本工程锅炉由哈尔滨锅炉厂有限责任公司供货，锅炉型式为：超超临界参数、变压直流炉、单炉膛、双切圆燃烧，一次再热、平衡通风、露天岛式布置、固态排渣、全钢构架、Π型布置。
锅炉型号为HG-3100/28.25-YM，主要参数如下：最大连续蒸发量：3077 t/h过热蒸汽压力：28.25MPa(a)过热蒸汽温度：605 ℃再热蒸汽流量：2538.7t/h再热蒸汽进/出口压力： 6.22/6.02 MPa(a)再热蒸汽进/出口温度：369℃/613 ℃锅炉效率：≥94.52 %本次锅炉水压试验范围包括锅炉一次汽系统和二次汽系统。
锅炉的汽水系统、过热器和省煤器作为一次汽系统，以省煤器进口联箱设计压力1.1倍（38.06MPa，大于末过出口联箱设计压力的1.25倍）进行水压试验；再热器系统以1.5倍（10.65MPa）低温再热器入口集箱设计压力（最高允许工作压力）进行水压试验。
1#炉水压试验前质量监督检查监理工作汇报1#锅炉水压试验前质量监督检查监理工作汇报尊敬的各位领导、各位专家：我代表桐梓项目监理部，向质监中心站的各位领导和专家莅临施工现场，对锅炉水压试验前质量监检，表示热烈欢迎和真挚的感谢。
热切希望各位领导、专家对本工程中1#炉水压试验前的监督检查和指导，也请对我们监理工作批评指正并提出宝贵的意见，衷心祝愿本次监检工作取得圆满成功。
贵州华电桐梓发电有限公司2×600MW机组新建工程在上级领导的关怀下，在业主桐梓公司的领导和精心组织下，经各参建单位的共同努力，完善了质量、安全管理体系，克服了工程实施的诸多困难，开展了本项目的工程实施。
山东电建二公司已经基本完成了1#锅炉钢架及受热面的安装，具备了水压前质量监检的条件。
现就1#锅炉水压试验及监理工作情况作简要汇报。
一、工程概况及监理范围贵州华电桐梓发电有限公司2×600MW机组新建工程，由西南电力设计院设计、东方锅炉股份有限公司提供锅炉设备，1#机组由山东电建二公司承建安装。
达华集团北京中达联咨询有限公司受业主委托对施工准备、土建、安装、调试、竣工验收全过程监理。
该锅炉为DG1900/25.4-Ⅱ8型、配600MW 汽轮发电机组，锅炉为单炉膛， 型布置、平衡通风、一次中间再热、W火焰燃烧、尾部双烟道，垂直管圈水冷壁、变压运行的超临界直流炉。
采用露天岛式布置，全钢架结构方式。
上、下炉膛宽31900（32121）mm，深度分别为17650（17100） mm、9950（9960）mm；后烟井宽31900mm、深10973mm，前水冷壁上标高为＋65100mm。
钢结构分六层，K4板梁顶标高为＋76800（78600）mm。
受热面主要包括高温过热器、屏式过热器、低温过热器、顶棚过热器、包墙过热器、高温再热器、低温再热器、水冷壁、省煤器等。
锅炉的水冷壁、过热器、再热器、省煤器系统和炉顶连接管道均采用悬吊式结构。
国电榆次热电有限公司2×330MW机组工程1#炉水压试验前质量监督检查监理工作汇报山西和祥建通工程项目管理公司国电榆次热电监理部2009年06月10日山西和祥建通工程项目管理有限公司国电榆次热电监理部1#炉水压前监督检查监理汇报材料山西省电力建设工程质量监督中心站各位领导、专家：您们好！首先我代表山西和祥建通工程项目管理有限公司国电榆次热电监理部全体人员向省电力建设工程质量监督中心站各位领导、专家的到来表示热烈的欢迎，并祝各位专家在国电榆热工作愉快。
热切希望各位领导、专家对本工程中1#炉水压前监督检查和指导，也请对我们监理工作批评指正并提出宝贵的意见，衷心祝愿本次监检工作取得圆满成功。
国电榆次热电有限公司2×330MW机组工程在上级领导的关怀下，在业主国电有限公司的领导和精心组织下，经各参建单位的共同努力，完善了质量、安全管理体系，克服了工程实施的诸多困难，开展了本项目的工程实施。
山西电建二公司已经基本完成了1#锅炉钢架及受热面的安装，具备了水压前质量监检的条件。
借此机会，我代表山西和祥建通工程项目管理有限公司国电榆次项目监理部，热烈欢迎各位领导和专家亲临现场检查指导工作。
现就1#锅炉水压试验及监理工作情况作简要汇报。
一、工程概况及监理范围国电榆次热电有限公司2×330MW机组工程，由山西省电力设计院设计、东方锅炉厂提供设备，由山西电建二公司、西北电建一公司承建安装。
山西和祥建通工程项目管理有限公司受业主委托对施工准备、土建、安装、调试、竣工验收全过程监理。
国电榆次热电有限公司2×330MW机组工程，锅炉为东方锅炉厂生产的型布置II型，亚临界一次中间再热自然循环汽包锅炉，呈DG-1164/17.5-II12．受热面布置有水冷壁、屏过、顶棚、包墙过、高过、高再、低过、低再、省煤器及回转式预热器。
其设计主要参数为：锅炉蒸发量为1164T/H，过热蒸汽压力为17.5MPa，主汽温度为541℃，再热蒸汽压力为3.9MPa，温度541℃。
#1锅炉水压试验前质量监督检查汇报材料XXXXXX有限责任公司2020年09月#1锅炉水压试验前质量监督检查汇报材料尊敬的各位领导、各位专家：上午好！欢迎对XXXXXXXXXXX一体化发电工程2×1000MW机组#1锅炉水压试验前进行质量监督检查。
#1锅炉从2016年11月30日第一根钢架开始吊装以来，水压范围内锅炉本体安装工作于2018年9月20日施工基本结束，具备进行锅炉整体水压试验的条件。
现将#1锅炉的有关情汇报如下：一、工程概况1、锅炉本体主要工作量及工程特点陕西XXXXXXXXXXX一体化项目电厂发电工程，其锅炉为东方锅炉厂设计、制造的超超临界参数、变压直流炉、对冲燃烧方式、固态排渣、单炉膛、一次再热、平衡通风、露天布置、全钢构架、全悬吊、π型锅炉、独立侧煤仓布置。
设计煤种为朱家峁煤矿，校核煤种为高兴庄煤矿，周边混合煤。
点火方式为双层等离子无油方式。
2、锅炉炉膛宽度为33973.4mm，深度为16828.4mm，高度为66000mm，冷灰斗的角度为55°，除渣口的喉口宽度为1289.7mm。
整个炉膛四周为全焊式膜式水冷壁，份上下两个部分。
下部水冷壁采用全焊接的螺旋上升膜式管屏，螺旋水冷壁采用内螺纹管。
上部水冷壁采用全焊接的垂直上升膜式管屏，螺旋水冷壁与上部垂直水冷壁的过渡方式采用中间混合集箱形式。
3、锅炉受热面总重约13000吨，材质主要有：20G、SA106-C、SA210-C、15CrMoG、12Cr1MoVG、T91、T92、TP347。
参与水压试验的安装焊口总数为57166只，一次合格率99.56％。
二、工程进度及水压试验方案介绍自2016年11月30日#1锅炉钢结构吊装以来，在XXXXXXXXXXX能源集团横山煤电有限公司、西北电力建设监理有限责任公司、东方锅炉厂有限公司、西北电力设计院、西安热工研究院有限公司等相关单位的支持和帮助下，XXXXXXXXXXXXXXXXXXXXXX项目部广大职工克服图纸深度不足、设备到货滞后、设备缺陷较多等种种不利因素，科学组织，精心施工，确保了水压试验这一重要里程碑节点的如期进行。
