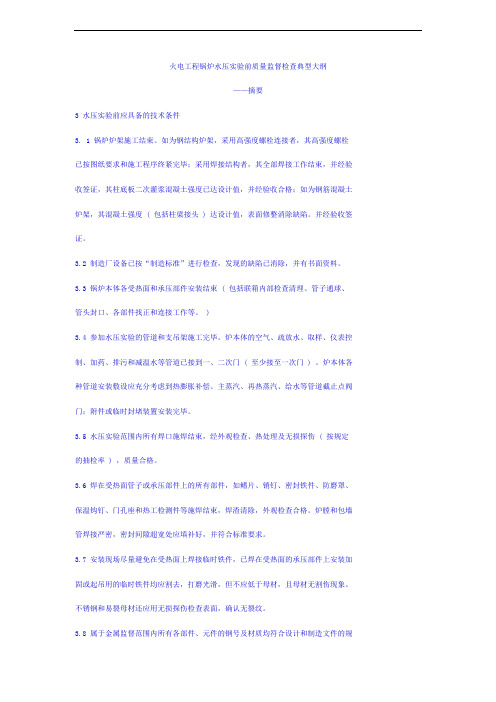

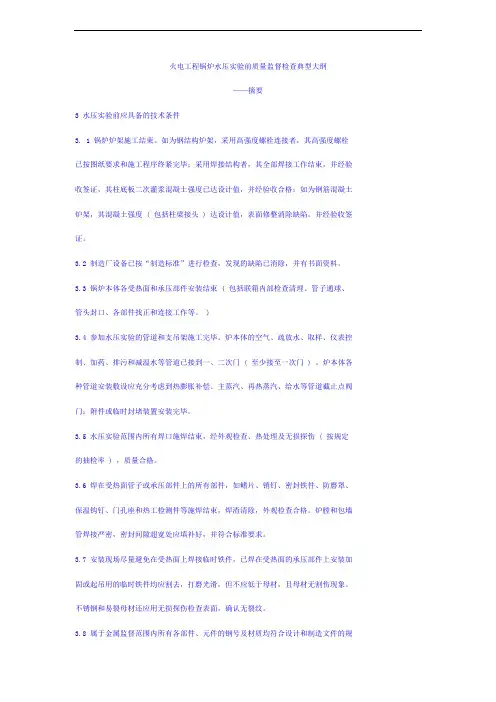

火电工程锅炉水压实验前质量监督检查典型大纲——摘要3 水压实验前应具备的技术条件3. 1 锅炉炉架施工结束。
如为钢结构炉架，采用高强度螺栓连接者，其高强度螺栓已按图纸要求和施工程序终紧完毕；采用焊接结构者，其全部焊接工作结束，并经验收签证，其柱底板二次灌浆混凝土强度已达设计值，并经验收合格；如为钢筋混凝土炉架，其混凝土强度 ( 包括柱梁接头 ) 达设计值，表面修整消除缺陷。
并经验收签证。
3.2 制造厂设备已按“制造标准”进行检查，发现的缺陷已消除，并有书面资料。
3.3 锅炉本体各受热面和承压部件安装结束 ( 包括联箱内部检查清理、管子通球、管头封口、各部件找正和连接工作等。
)3.4 参加水压实验的管道和支吊架施工完毕。
炉本体的空气、疏放水、取样、仪表控制、加药、排污和减温水等管道已接到一、二次门 ( 至少接至一次门 ) 。
炉本体各种管道安装敷设应充分考虑到热膨胀补偿。
主蒸汽、再热蒸汽、给水等管道截止点阀门；附件或临时封堵装置安装完毕。
3.5 水压实验范围内所有焊口施焊结束，经外观检查、热处理及无损探伤 ( 按规定的抽检率 ) ，质量合格。
3.6 焊在受热面管子或承压部件上的所有部件，如鳍片、销钉、密封铁件、防磨罩、保温钩钉、门孔座和热工检测件等施焊结束，焊渣清除，外观检查合格。
炉膛和包墙管焊接严密，密封间隙超宽处应填补好，并符合标准要求。
3.7 安装现场尽量避免在受热面上焊接临时铁件，已焊在受热面的承压部件上安装加固或起吊用的临时铁件均应割去，打磨光滑，但不应低于母材，且母材无割伤现象。
不锈钢和易裂母材还应用无损探伤检查表面，确认无裂纹。
3.8 属于金属监督范围内所有各部件、元件的钢号及材质均符合设计和制造文件的规定，并经核对无误。
合金钢元件、铸件和焊缝逐件进行光谱或其它相应方法的检查。
错用的材质已处理好，经验收合格。
3.9 锅炉本体各部件吊杆、吊架安装完成，经过调整符合要求。
3.10 锅炉内外部如炉顶、楼梯、平台、零M地坪、炉膛、冷灰斗、灰渣斗或捞渣机、水平烟道、低过、低再、省煤器及其灰斗已清理干净，无垃圾杂物。
锅炉质量检查表

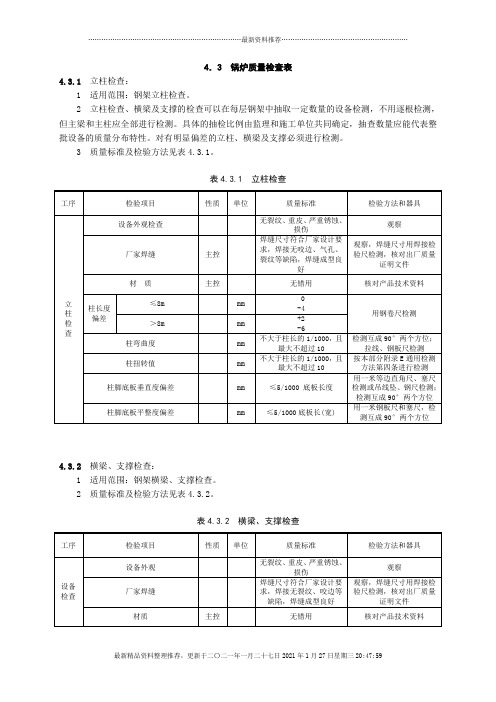

4．3 锅炉质量检查表4.3.1立柱检查：1 适用范围：钢架立柱检查。
2 立柱检查、横梁及支撑的检查可以在每层钢架中抽取一定数量的设备检测，不用逐根检测，但主梁和主柱应全部进行检测。
具体的抽检比例由监理和施工单位共同确定，抽查数量应能代表整批设备的质量分布特性。
对有明显偏差的立柱、横梁及支撑必须进行检测。
3 质量标准及检验方法见表4.3.1。
表4.3.1 立柱检查4.3.2横梁、支撑检查：1 适用范围：钢架横梁、支撑检查。
2 质量标准及检验方法见表4.3.2。
表4.3.2 横梁、支撑检查注：L—横梁长度。
4.3.3板梁检查：1 适用范围：钢架板梁检查。
2 质量标准及检验方法见表4.3.3。
表4.3.3 板梁检查注：H—板梁高度，L—连接螺栓孔群中心线至测量基准线的距离。
4.3.4高强螺栓连接：1 适用范围：钢架高强螺栓连接。
2 质量标准及检验方法见表4.3.4。
表4.3.4 高强螺栓连接4.3.5吊挂装置检查：1 适用范围：锅炉本体部件（汽包、受热面、联箱、燃烧器、本体管道等）承重吊挂装置（吊架）安装前检查。
2 质量标准及检验方法见表4.3.5。
表4.3.5 吊挂装置检查4.3.6吊挂装置安装：1 适用范围：锅炉本体部件（汽包、受热面、联箱、燃烧器、本体管道等）承重吊挂装置（吊架）安装。
2 质量标准及检验方法见表4.3.6。
表4.3.6 吊挂装置安装4.3.7受热面设备检查：1 适用范围：锅炉水冷壁、过热器、再热器、省煤器、汽－汽加热器、悬吊管、本体管路等设备检查。
2 质量标准及检验方法见表4.3.7。
表4.3.7 受热面设备检查4.3.8锅炉本体、附属管路设备检查：1 适用范围：锅炉本体降水管、蒸发管、蒸汽联络管、给水联络管、再循环管、减温水管道等管路的检查。
2 质量标准及检验方法见表4.3.8。
表4.3.8锅炉本体、附属管路设备检查4.3.9受热面管对口：1 适用范围：锅炉本体降水管、蒸发管、蒸汽联络管、给水联络管、再循环管、减温水管道等管路的检查。
19锅炉水压试验记录
签字：
年 月 日〔章〕
降至工作压力检查
合格
泄压后检查
合格
记事：〔全面检查情况记录〕
锅炉9时20分开始进水，10时10分满水，10时15分开始升压，10时55分到达1.0Mpa，经检查合格后，继续升压，11时20分至试验压力1.4Mpa，保压20分钟后，于11时40分开始降压，11时48分降至工作压力进行全面检查12时00分检验完毕合格开始泄压；
锅炉水压试验记录
RJY-表19
工程名称：
北京吉康食品厂
锅炉型号
WNS1-1.0-Y/Q
额定出力
1.0
额定压力
1.0
压力表数量
2
压力表精度
1.6
压力表量程
〔MPa〕
0-2.5试验Leabharlann 力(MPa)1.4
试压水温℃
21
环境温度℃
11
试验压力下保压时间
20min
设计压力下
保压时间
20min
试验压力下压降值
合格
试验日期：2013年11月26日记录人：
水压试验曲线：P〔MPa〕
1.4保压20min
1.0工作压力工作压力
0.5
0 T〔h〕
该锅炉本体于2021年11月26日按照“锅炉平安技术监察规程〞要求进行水压试验。检验结论：合 格
试验负责人：
施工单位：
签字：
年 月 日〔章〕
建设单位：
签字：
年 月 日〔章〕
检验单位：
年 月 日〔章〕
降至工作压力检查
合格
泄压后检查
合格
记事：〔全面检查情况记录〕
锅炉9时20分开始进水，10时10分满水，10时15分开始升压，10时55分到达1.0Mpa，经检查合格后，继续升压，11时20分至试验压力1.4Mpa，保压20分钟后，于11时40分开始降压，11时48分降至工作压力进行全面检查12时00分检验完毕合格开始泄压；
锅炉水压试验记录
RJY-表19
工程名称：
北京吉康食品厂
锅炉型号
WNS1-1.0-Y/Q
额定出力
1.0
额定压力
1.0
压力表数量
2
压力表精度
1.6
压力表量程
〔MPa〕
0-2.5试验Leabharlann 力(MPa)1.4
试压水温℃
21
环境温度℃
11
试验压力下保压时间
20min
设计压力下
保压时间
20min
试验压力下压降值
合格
试验日期：2013年11月26日记录人：
水压试验曲线：P〔MPa〕
1.4保压20min
1.0工作压力工作压力
0.5
0 T〔h〕
该锅炉本体于2021年11月26日按照“锅炉平安技术监察规程〞要求进行水压试验。检验结论：合 格
试验负责人：
施工单位：
签字：
年 月 日〔章〕
建设单位：
签字：
年 月 日〔章〕
检验单位：
锅炉整体水压试验记录表
日 时至日 时
1、水压试验前做一次全面的检查后，向锅炉上水，空气门冒水时，关闭空气门开始升压。
2、水压达到试验压力的10%左右后，经初步检查，没有发现泄漏，升至工作压力，检查无漏水和异常现象。
3、然后继续升至试验压力，停压20分钟，压力未降，然后降到工作压力，开始检查。
4、经有关人员检查，受压元件金属壁和焊缝无任何水珠和水雾的漏泄痕迹，且受压元件没有明显的残余变形。
锅炉整体水压试验记录表
锅炉整体水压试验记录表
锅记-22
共页第页
建设单位
锅炉名称
单位工程
部件名称
工作表精度
(级)
表盘刻度极限
(Mpa)
压力表检验号
试压水温
(℃)
试压用水水质
环境温度
(℃
试压范围
试压经过及检查情况
升压速度
Mpa/min
泄水降压速度
Mpa/min
时间
试压结论
市锅检所（签字）
年 月 日
建设单位代表
施工单位技术负责人
监理工程师
施工工长
1、水压试验前做一次全面的检查后，向锅炉上水，空气门冒水时，关闭空气门开始升压。
2、水压达到试验压力的10%左右后，经初步检查，没有发现泄漏，升至工作压力，检查无漏水和异常现象。
3、然后继续升至试验压力，停压20分钟，压力未降，然后降到工作压力，开始检查。
4、经有关人员检查，受压元件金属壁和焊缝无任何水珠和水雾的漏泄痕迹，且受压元件没有明显的残余变形。
锅炉整体水压试验记录表
锅炉整体水压试验记录表
锅记-22
共页第页
建设单位
锅炉名称
单位工程
部件名称
工作表精度
(级)
表盘刻度极限
(Mpa)
压力表检验号
试压水温
(℃)
试压用水水质
环境温度
(℃
试压范围
试压经过及检查情况
升压速度
Mpa/min
泄水降压速度
Mpa/min
时间
试压结论
市锅检所（签字）
年 月 日
建设单位代表
施工单位技术负责人
监理工程师
施工工长
推荐-新版锅炉水压试验前质量监督检查报告典型表式 精品
二、工程概况：
承建方式
工程规模
主要单位
项目法人
监理单位
设计单位
土建单位
安装单位
调试单位
生产单位
主设备
锅炉型号
锅炉特征
制造厂家
出厂日期
年月日
主要形象进度
三、综合评价：
四、水压前必须完成的整改项目：
五、水压后应完成的整改项目及建议：
六、结论：
监检负责人（签名）年月日
七、监检组成员名单：
序号
姓名
单位
职称
பைடு நூலகம்专业
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

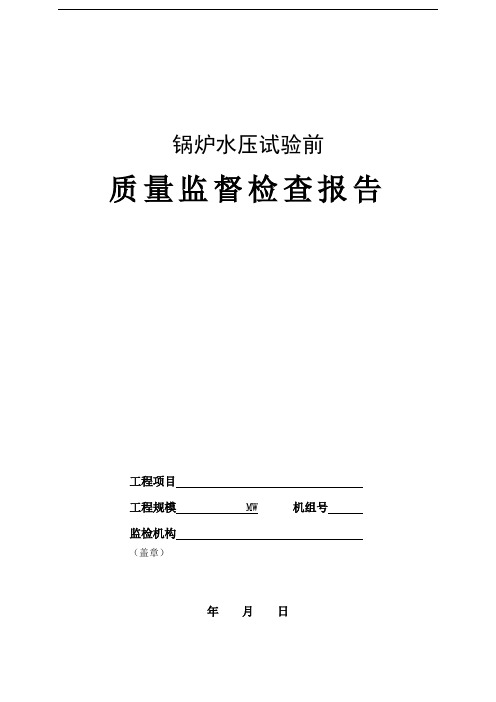

锅炉水压试验前
质量监督检查报告
工程项目
工程规模MW机组号
监检机构
（盖章）
年月日
一、监检简况：
工程锅炉于年月日完成了锅炉水压试验前的质量监督预检，根据工程质监站的申请，我中心站组织锅炉专业工程师及以上职称人员名组成监检组（名单附后），于年月日至年月日，按《火电工程锅炉水压试验前质量监督检查典型大纲》的要求进行质量监督检查，监检采用听取汇报、查阅资料、座谈评议、现场查看和抽查实测等方式，并依照质监中心总站下发的《监检记录典型表式》做好了记录归档备查，在此基础上编制本监督检查报告，现将监督检查结果报告如下。
承建方式
工程规模
主要单位
项目法人
监理单位
设计单位
土建单位
安装单位
调试单位
生产单位
主设备
锅炉型号
锅炉特征
制造厂家
出厂日期
年月日
主要形象进度
三、综合评价：
四、水压前必须完成的整改项目：
五、水压后应完成的整改项目及建议：
六、结论：
监检负责人（签名）年月日
七、监检组成员名单：
序号
姓名
单位
职称
பைடு நூலகம்专业
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
锅炉水压试验前
质量监督检查报告
工程项目
工程规模MW机组号
监检机构
（盖章）
年月日
一、监检简况：
工程锅炉于年月日完成了锅炉水压试验前的质量监督预检，根据工程质监站的申请，我中心站组织锅炉专业工程师及以上职称人员名组成监检组（名单附后），于年月日至年月日，按《火电工程锅炉水压试验前质量监督检查典型大纲》的要求进行质量监督检查，监检采用听取汇报、查阅资料、座谈评议、现场查看和抽查实测等方式，并依照质监中心总站下发的《监检记录典型表式》做好了记录归档备查，在此基础上编制本监督检查报告，现将监督检查结果报告如下。

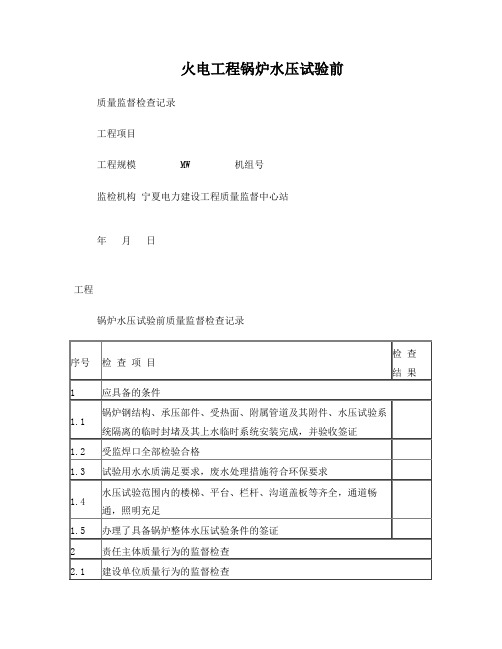

锅炉水压试验前监督检查表
