耐热砼报告

耐热混凝土配合比设计及性能检验规程1总则针对冶金建筑工程的需要，编制该规程。

本规程中的耐热混凝土指用普通硅酸盐水泥〔或硅酸盐水泥、矿渣硅酸盐水泥、铝酸盐水泥〕、耐热粗细骨料、耐热掺和料、水以及根据需要选用适宜混凝土外加剂搅拌均匀后采用振动成型的混凝土，它能够长时间承受200～1300℃温度作用，并在高温下保持需要的物理力学性能。

该混凝土不能使用于酸、碱侵蚀的部位。

2原材料要求根据耐热温度上下，温度变化的剧烈程度选用原材料的品种。

2.1水泥硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、铝酸盐水泥应相应符合国标GB175-1999、GB1344-1999、GB201-2000的要求。

对于高炉根底耐热混凝土使用的水泥，应压蒸安定性合格。

对耐热温度高于700℃的混凝土，水泥中不能掺石灰岩类混合材。

低于700℃时，掺量亦不能超过5%。

硅酸盐水泥，普通硅酸盐水泥的最高使用温度为1200℃，矿渣水泥的最高使用温度为700℃，且磨细水淬矿渣含量不大于50%，铝酸盐水泥最高使用温度为1400℃。

每立方米耐热砼中的水泥用量不应超过450kg。

2.2掺和料使用温度大于350℃的耐热砼，应掺加耐热掺和料。

常用的耐热掺和料有粘土熟料、铝矾土熟料、粘土砖粉、粉煤灰〔不低于Ⅱ级〕等。

其技术要求见表1：表1 耐热砼用掺和料技术要求注：掺和料含水率不得大于1.5%。

2.3粗细骨料耐热砼不宜采用石英质骨料。

如砂岩、石英等。

应选用粘土熟料、铝矾土熟料、耐火砖碎料、粘土砖碎料、高炉重矿渣碎石、安山岩、玄武岩、辉绿岩等。

且高炉重矿渣碎石、安山岩、玄武岩、辉绿岩仅限于温度变化不剧烈的部位。

骨料的燃烧温度不低于1350～1450℃。

对于已用过的粘土砖，应除去外表熔渣和杂质，且强度应大于10MPa 。

高炉重矿渣应具有良好的安定性，不允许有大于25mm 的玻璃质颗粒。

一般粗骨料粒径不得大于20mm，在钢筋不密的厚大构造中不应大于40mm 。

骨料中严禁混有有害杂质，特别是石灰岩类碎块等。

混凝土实验报告
混凝土实验报告
本报告旨在检验某混凝土工程用料的质量和实验结果，便于确保工程的质量控制。

该
实验采用的材料为某混凝土工程用料，其中砂粒满足国家标准GB/T 14685-2003中的要求；粉煤灰满足GB/T 14686-2003中的要求。

实验内容主要包括：抗压强度试验、抗折强度试
验和抗拉强度试验等。

抗压强度试验将采用标准GB-20041，抗折强度试验将采用标准GB-20046，抗拉强度
试验将采用标准GB-20040。

在试验过程中，对混凝土坯体进行测试取样，并采取以下措施：在取样和试验后用湿熨斗处理混凝土，用水渗气力仪和保温箱来测定混凝土的凝固时间和
强度。

实验数据显示：验收标准为抗压强度大于14MPa，抗折强度大于7MPa，抗拉强度大于
2MPa，混凝土的抗压强度为14.39MPa，抗折强度为8.25MPa，抗拉强度为2.72MPa，均在
规定标准内。

实验结论认为：该混凝土质量满足国家标准，具有良好性能和可靠性；同时，混凝土
实验结果按照GB/T 14686-2003、GB/T 14685-2003等标准进行了判断，各项指标均符合
要求，能够满足混凝土的正常使用要求。

本报告结果可为施工方和项目管理部门判断混凝土材料的质量提供参考，以便提高施
工过程的质量控制。

耐热混凝土标准-概述说明以及解释1.引言概述部分的内容可以描述耐热混凝土标准的背景和意义。

以下是一个参考范例:1.1 概述耐热混凝土是一种在高温环境下具有出色性能的材料，它在许多领域具有广泛的应用。

耐热混凝土的研究和开发已经取得了显著的进展，为各种高温工况的工程提供了可靠的解决方案。

随着现代社会的发展，越来越多的工业领域对高温环境下的建筑材料提出了更高的要求。

例如，冶金、化工、电力等行业的生产设备和工艺过程往往会面临极端的高温条件。

在这些条件下，普通混凝土往往难以承受高温引起的热胀冷缩、热应力和热疲劳等问题，从而影响设备的稳定运行和使用寿命。

为了解决这一问题，研究人员开始开发具有出色耐热性能的混凝土材料，即耐热混凝土。

耐热混凝土与普通混凝土相比，在高温环境下表现出更好的抗裂性、抗压强度和耐久性。

这些优势使得耐热混凝土成为高温环境中各种工程项目的理想选择，如耐火材料、高温容器、炉窑衬里等。

然而，由于缺乏统一的标准和规范，耐热混凝土的开发和应用面临一些挑战。

不同的国家和地区使用不同的材料和试验方法，造成了耐热混凝土标准的不一致性。

为此，制定一套全面、科学、规范的耐热混凝土标准变得尤为重要。

本文将就耐热混凝土标准的概述、定义和特点进行探讨。

同时，本文还将介绍耐热混凝土的应用领域和其在工程中的重要性。

最后，将总结耐热混凝土标准的重要性和必要性，并展望未来耐热混凝土标准的发展方向。

通过建立健全的标准体系，有望推动耐热混凝土材料的进一步创新和应用，为高温工况的工程提供可持续、安全、可靠的解决方案。

文章结构部分的内容应该包括以下几方面的内容：1.2 文章结构本文主要以耐热混凝土标准为主题，对其定义、特点、应用领域和重要性等方面进行探讨。

文章结构如下：第一部分为引言部分，包括概述、文章结构以及目的的介绍。

这部分将为读者提供对耐热混凝土标准的整体了解，并引导读者理解文章的框架和内容。

第二部分为正文部分，主要分为两个小节。

耐热混凝土专项施工方案
1. 项目背景
耐热混凝土在高温环境下具有良好的性能，广泛应用于炼钢、冶金、电力等行业的工程中。

本项目旨在介绍耐热混凝土的专项施工方案，以确保施工质量和工程安全性。

2. 施工材料选择
•水泥：选择高温抗裂水泥，确保混凝土在高温环境下的抗压性能。

•骨料：选用矿渣、膨胀岩等特殊骨料，提高混凝土的抗高温性能。

•外加剂：添加耐高温外加剂，改善混凝土的耐热性能。

3. 施工工艺
•浇筑前应提前进行模板加固和防火处理，确保模板的稳定性和耐高温性。

•搅拌混凝土时，应根据配合比严格控制水灰比，确保混凝土的强度和耐热性。

•浇筑后采取适当的养护措施，保证混凝土在高温环境下的早期强度和抗裂性能。

4. 施工质量控制
•对浇筑前的模板、配料和施工设备进行严格检查，保证施工质量。

•施工中应定期检测混凝土的强度和密实性，确保达到设计要求。

•施工过程中发现质量问题应及时整改，确保工程质量和安全。

5. 结束语
耐热混凝土在高温环境中具有重要的应用价值，正确的施工方案对确保工程质量和安全至关重要。

本文介绍了耐热混凝土专项施工方案的关键内容，希望能为相关工程提供参考，保障工程质量和安全性。

大体积耐热混凝土的应用与质量控制摘要：综述了耐热混凝土的作用机理和技术途径，论述了其施工工艺，并论述了施工中质量控制要点。

关键词：耐热；混凝土；胶凝材料0.引言建筑施工中耐热混凝土是指在200-1300℃高温环境的长期作用下，其物理、力学性能良好，耐急冷急热并且在高温下干缩变形小的特种混凝土，该类混凝土多用于热工设备和受高温作用的结构物，但目前国内尚无耐热混凝土统一的技术规程，因此在耐热混凝土尤其是大体积耐热混凝土施工中从原材料选择、配合比设计以及混凝土浇筑振捣等工艺进行控制，方可确保其耐热性能，并实现其经济效益和价值。

1.耐热混凝土作用机理和技术途径耐热混凝土是由粗细骨料和适量的胶结料及水通过计算、适配而确定配合比拌合而成的拌合料，其施工工艺类似于普通混凝土，骨料性质、混凝土基体空隙率、各成分耐热性能及胶凝材料是影响混凝土耐热性的基本因素。

普通混凝土在受热状态下内部水泥浆体失水、骨料膨胀以及水泥浆体与骨料、钢筋之间热膨胀不协调而导致热梯度产生，最终会导致结构被破坏。

研究表明100℃以下随着普通混凝土内部水分的逐渐蒸发而在内部形成毛细裂缝和孔隙，一旦加载则或导致缝隙尖端应力集中而促使裂缝扩展，温度上升到200-300℃范围内其内部自由水全部蒸发，其水泥凝胶水内的结合水开始脱出且胶合作用加强，该效果会缓和应力集中现象且利于强度提高；拌合物内骨料和水泥浆体的温度膨胀系数间的差异导致随温度升高而产生应变差，随着该差值的增大而在骨料界面形成裂纹导致混凝土强度被消弱，在以上多种因素复合作用下导致在该温度区间内其抗压强度发生复杂变化，一旦温度超过400℃则水泥水化时生成的氢氧化钙将脱水并发生体积膨胀而促使裂缝扩展，并降低其抗压强度；当温度达到600℃时未经水化的水泥颗粒和骨料内包含的石英成分将形成晶体，随着混凝土体积膨胀在骨料内部将形成裂缝，该情况下其抗压强度将急剧下降[1]。

论文代写2.耐热混凝土应用及质量控制2.1 材料控制胶凝材料。

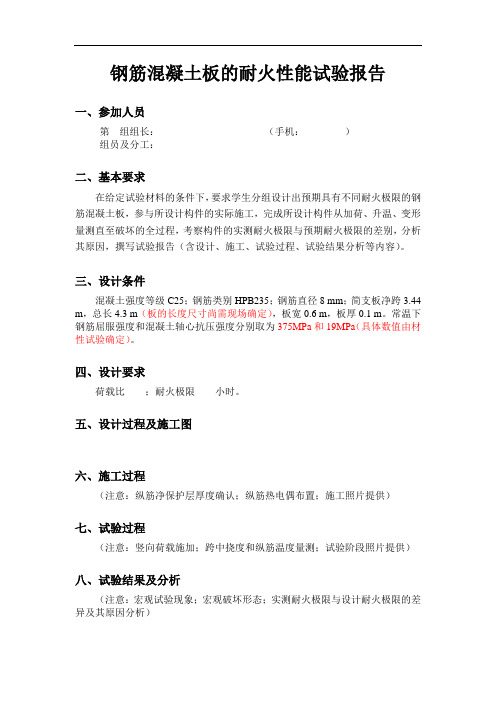

钢筋混凝土板的耐火性能试验报告一、参加人员第组组长：（手机：）组员及分工：二、基本要求在给定试验材料的条件下，要求学生分组设计出预期具有不同耐火极限的钢筋混凝土板，参与所设计构件的实际施工，完成所设计构件从加荷、升温、变形量测直至破坏的全过程，考察构件的实测耐火极限与预期耐火极限的差别，分析其原因，撰写试验报告（含设计、施工、试验过程、试验结果分析等内容）。

三、设计条件混凝土强度等级C25；钢筋类别HPB235；钢筋直径8 mm；简支板净跨3.44 m，总长4.3 m（板的长度尺寸尚需现场确定），板宽0.6 m，板厚0.1 m。

常温下钢筋屈服强度和混凝土轴心抗压强度分别取为375MPa和19MPa（具体数值由材性试验确定）。

四、设计要求荷载比；耐火极限小时。

五、设计过程及施工图六、施工过程（注意：纵筋净保护层厚度确认；纵筋热电偶布置；施工照片提供）七、试验过程（注意：竖向荷载施加；跨中挠度和纵筋温度量测；试验阶段照片提供）八、试验结果及分析（注意：宏观试验现象；宏观破坏形态；实测耐火极限与设计耐火极限的差异及其原因分析）九、小结（主要收获；意见和建议）注意事项：(1)第一组：荷载比=0.3；耐火极限=1.0小时第二组：荷载比=0.4；耐火极限=1.0小时第三组：荷载比=0.5；耐火极限=1.0小时第四组：荷载比=0.3；耐火极限=1.5小时第五组：荷载比=0.4；耐火极限=1.5小时第六组：荷载比=0.5；耐火极限=1.5小时(2)令Z为纵筋形心与板底之间的距离，则有：Z=12mm时，T（60min）= 639℃Z=16mm时，T（60min）= 559℃Z=20mm时，T（60min）= 534℃Z=21mm时，T（90min）= 628℃Z=15mm时，T（90min）= 699℃Z=25mm时，T（90min）= 587℃Z=34mm时，T（90min）= 503℃(3)钢筋在某温度下的强度折减计算公式可参见相关规范（如Eurocode 2、CECS200-2006、DBJ/T15-81-2011）进行选取。

混凝土材料耐热性能检测标准一、背景介绍混凝土作为一种重要的建筑材料，其耐久性和性能一直备受关注。

其中，耐热性能是混凝土在高温环境下的重要性能之一，它能够反映混凝土在高温环境下的稳定性和安全性，尤其是在火灾等突发事件中的应用。

因此，对混凝土材料的耐热性能检测标准的制定和实施具有重要的意义。

二、耐热性能的检测方法1.高温下的物理性能检测高温下的物理性能检测是通过对混凝土在高温下的物理性能进行测试来评估其耐热性能。

其中，主要包括热膨胀系数、热导率、热容等物理参数。

这些参数能够反映混凝土在高温下的热膨胀、热传导和热吸收等性能，从而评价混凝土的耐热性能。

2.高温下的化学性能检测高温下的化学性能检测是通过对混凝土在高温下的化学性能进行测试来评估其耐热性能。

其中，主要包括混凝土在高温下的化学反应、氧化状态变化、化学成分等方面的测试。

这些参数能够反映混凝土在高温下的化学性能变化，从而评价混凝土的耐热性能。

3.高温下的力学性能检测高温下的力学性能检测是通过对混凝土在高温下的力学性能进行测试来评估其耐热性能。

其中，主要包括抗拉强度、抗压强度、弹性模量等参数。

这些参数能够反映混凝土在高温下的强度和变形等性能，从而评价混凝土的耐热性能。

三、耐热性能检测标准1.国家标准《建筑材料耐高温性能试验方法》（GB/T 5464-2005）是我国建筑材料耐高温性能试验的标准，其中包括混凝土的高温下的物理性能、化学性能和力学性能的测试方法和标准。

该标准具有较高的权威性和可靠性，是混凝土耐热性能检测的重要标准之一。

2.国际标准《混凝土结构设计规范》（ACI 318）是美国混凝土协会发布的混凝土结构设计规范，其中包括混凝土的高温下的物理性能、化学性能和力学性能的测试方法和标准。

该标准被广泛应用于全球的混凝土结构设计和检测中，具有较高的可靠性和应用性。

3.企业标准企业标准是根据企业的实际情况和需求，制定的具有一定权威性的标准。

例如，中国建筑材料科学研究院制定了《混凝土高温性能试验方法》（CECS 13:2000），其中包括混凝土的高温下的物理性能、化学性能和力学性能的测试方法和标准。

大体积耐热混凝土的应用与质量控制摘要：大体积耐热混凝土的使用越来越广泛，控制好施工中各方面的质量因素，是保证其使用性能的关键。

关键词：耐热混凝土；大体积；配合比Abstract: large volume concrete more widespread use of heat, control the construction of various aspects of the quality factors, is to ensure that its use of the key performance.key words: heat resistant concrete; Big volume; mix耐热混凝土属于特种混凝土，能够在200-1300℃的高温条件下长时间保持所需性能，这是普通混凝土无法做到的。

耐热混凝土原材料来源丰富、结构整体性好、成本低、并且工艺简单、成型施工容易，这些都是耐热砖不具备的优点。

随着建筑工业的快速发展，耐热混凝土的应用越来越广泛，浇注体积越来越大，也就是所谓大体积耐热混凝土，因此对其质量、性能提出了更高的要求。

这就要求在耐热混凝土施工时，务必选好原材料，确定合理的配合比，同时控制好生产施工和养护等工序的质量。

1.耐热混凝土的作用机理普通混凝土在高温条件下容易发生结构破坏，引起混凝土高温破坏的原因有很多，如骨料发生膨胀，水泥浆体失水，骨料、钢筋和水泥浆体的热膨胀不协调形成了热梯度，这些因素之间也会相互影响，关系比较复杂。

因此，非常有必要探究高温条件下普通混凝土的性能变化特点，然后有针对性的通过优化配合比、选用专门材料等措施提高混凝土的耐热性能。

具体措施如下：(1)选择合适的骨料。

混凝土耐热性能主要受到骨料、胶凝材料、混凝土机体孔隙率、各组分耐热性能等因素的影响。

而混凝土总质量的3/4又是骨料，可以说骨料是混凝土耐热性能最主要的影响因素。

具体可以通过以下措施改善混凝土的耐热性能：改善骨料级配以提高混凝土的体积稳定性和密实度，选用热膨胀系数小的材料以缩小水泥石和骨料的收缩差。

耐高温混凝土的试验摘要：在商品混凝土的生产中，经常会遇到一些特种混凝土。

例如耐高温混凝土。

耐高温混凝土对配制原材料的要求比较高，尽可能地不改变混凝土公司现用的材料品种来配制能满足使用要求的耐高温混凝土，不仅能减少资源对混凝土造成的束缚，而且还能降低大量的物力和财力。

关键词：耐高温混凝土；掺合料；残余强度0. 前言普通商品混凝土耐高温性能较差，至700℃时混凝土表面颜色已改变，并出现较多较宽的裂缝，抗压强度大幅度下降。

为了能配制耐700℃耐高温C35混凝土，那首先要了解混凝土的破坏机理，从选择原材料入手，进行配合比优化，尽最大程度地避免各种不利因素。

1. 混凝土受热后的破坏机理混凝土的强度主要是由自身的胶凝材料强度、胶凝材与骨料之间的界面强度、骨料强度这三者决定的，只要其中之一发生破坏，混凝土强度就会下降。

据一些研究资料表明，混凝土的抗压性能衰减主要发生在800℃之前，在300℃以下时混凝土强度降低不是太明显，约为10%左右，在300-400℃之间时，强度降低约为20%左右，水化硅酸钙与水化铝配钙开始脱水，超过400℃时，混凝土中的水泥石与骨料之间的胶结面因变形差异而开裂，宏观破坏开始，到600℃时形成水泥石“骨架结构”的Ca（0H）2晶体受热分解，抗压强度大幅下降，至700-800℃时，普通骨料就发生相变和分解，混凝土体积发生较大改变，强度进一步大幅度损失。

了解了混凝土的受热破坏机理，便可有的放矢地选择原材料及配合比优化。

2. 原材料选择2.1胶凝材料胶凝材料包括水泥、矿粉、粉煤灰等。

一些耐高温的特种水泥固然是首选，但目前市场上易采购的水泥还是普通硅酸盐水泥。

如试验结果能满足要求，也无需刻意地选购其他特种水泥。

配制C35混凝土，P.O42.5水泥已经足够。

考虑到混凝土的工作性及水泥有相对较好的化学组份，本次试验选择了镇江鹤林水泥厂生产的P.O42.5水泥，其检测指标如下表：因为Ca（0H）2在混凝土中受热后不稳定，分解后严重影响强度，为了尽可能地减少Ca（0H）2在混凝土中的含量，将大量使用矿粉及粉煤灰等掺合料，矿粉及粉煤灰的化学成份及粒径、粒形的优势，不仅可以消耗一定量的Ca（0H）2，而且其细小颗粒的填充作用还可以改变混凝土的孔结构，使混凝土更密实，使混凝土的强度更高，更有利于混凝土的耐高温。
