变电站无功功率和电压调整管理讲解1.变电站无功功率调整无功功率是变电站的重要组成部分，它在电力系统中起到了重要的平衡作用。
无功功率主要包括容性无功功率和感性无功功率，容性无功功率可以通过并联电容器来实现，感性无功功率可以通过串联电抗器来实现。
1.1电容器和电抗器的选型和配置根据电力系统的需求和变电站的运行情况，选择合适的电容器和电抗器进行配置。
一般来说，电容器主要用于补偿感性无功功率，电抗器主要用于补偿容性无功功率。
合理配置电容器和电抗器，可以提高电力系统的功率因数，减少无功功率的损耗，提高电网的稳定性。
1.2电容器和电抗器的运行管理定期对电容器和电抗器进行检查和维护，确保其正常运行。
包括检查电容器和电抗器的电气性能，如电容器的电压和电流波形，电抗器的电流和功率因数等。
同时也要检查电容器和电抗器的机械性能，如温度、湿度、绝缘状况等。
对于有故障的电容器和电抗器，及时进行修理或更换。
1.3无功功率的平衡管理无功功率的平衡是电力系统稳定运行的关键。
变电站要根据系统的需求和自身的运行情况，合理地控制无功功率的平衡。
通常采用自动化调节系统来实现无功功率的平衡管理，通过监测和控制变电站的负荷和电压，根据系统的需求，调节电容器和电抗器的投入和退出，从而实现无功功率的平衡。
2.变电站电压调整管理电压调整是变电站的重要任务之一，它对保障电力系统的稳定运行和提高电力质量有着重要意义。
变电站电压调整管理主要有以下几个方面的内容：2.1电压的监测和控制变电站要对电压进行定期的监测和控制，包括监测变电站的输入和输出电压，以及负荷电压的变化情况。
通过对电压的监测，可以及时发现电压异常的情况，并采取相应的措施，保证电力系统的稳定运行。
2.2负荷调节负荷调节是变电站电压调整的重要手段之一、根据电力系统的负荷情况和电压需求，通过控制负荷的投入和退出，来调整电压的大小。
对于负载较大的情况，可以适当调高电压，对于负载较小的情况，可以适当调低电压，以保证电力系统运行的稳定性和电压质量。
变电站设施的有功与无功功率控制变电站是电力系统中的关键设施，负责将高压输电线路的电压变换为适合配电系统和终端用户使用的低压电能。
在变电站中，有功和无功功率控制是确保电力系统稳定运行的重要措施。
本文将探讨变电站设施的有功与无功功率控制的原理、目的和方法。
有功功率是指负载消耗的实际功率，以供电设备输出的总功率减去供电设备本身的功耗。
有功功率是电力系统中最基本和实际产生的功率，用于驱动负载设备的正常运行。
在变电站设施中，有功功率控制的目的是保持负载设备的稳定运行，避免过载和电压波动。
为了实现有功功率控制，变电站设施通常会采用调节负载的电压和电流的方式。
其中，调节电压的方法包括调整变压器的变比、改变调压器的接线位置以及使用静态无功补偿装置。
通过控制电压，可以实现对有功功率的调节，保证负载设备在正常范围内运行。
无功功率是指电力系统中的虚拟功率，不向负载设备提供能量，但在电力传输和分配中具有重要作用。
无功功率的控制主要涉及电压和无功功率的调整。
变电站设施通常会采用补偿装置来控制无功功率的流动。
补偿装置可以是容性负载或感性负载，通过调整其容量和连入位置，可以实现无功功率的控制和调节。
在实际运行中，变电站设施需要根据负载需求和电力系统的运行情况进行有功与无功功率的高效调控。
这可以通过软件控制系统来实现，通过监测负载设备的功率需求和电力系统的状态，调整变压器、调压器和补偿装置的参数和操作方式，以实现精确的控制。
有功功率和无功功率的调节还可以通过有源功率因数校正装置来实现。
有源功率因数校正装置是一种能对电流和电压进行调节的装置，可以通过调整输出波形的幅值和相位来实现有功和无功功率的控制。
除了传统的有功和无功功率控制方法，变电站设施还可以采用新技术来优化功率控制。
例如，装备具有智能功能的电子设备，能够实时监测和分析负载设备的功率需求，通过自动控制和调整，实现对有功和无功功率的精确控制。
总之，变电站设施的有功和无功功率控制是电力系统中确保稳定运行的重要措施。
变电站电压无功控制策略综述摘要:变电站电压无功控制是保证电压质量、无功平衡,提高配电网经济性和可靠性的有效手段。
本文综合阐述了变电站无功调节的基本原则和变电站的无功补偿模式,详细介绍了变电站实施无功调节的各种方法,并指出各种控制方法的优缺点。
关键词:变电站电压无功调节九区图随着输配电网结构的日趋复杂及对输配电网供电质量和可靠性要求的不断提高,变电站电压无功控制已成为保证电压质量、无功平衡,提高输配电网经济性和可靠性的不可缺少的途径之一。
对于输配电系统,由于结构、运行方式比较固定,无功电压控制主要是采用最优潮流方法,控制变量包括发电机电压、变压器抽头、电容器分接头、一次变电站电压,以达到电压越限最小,传输损耗最小的目的。
对于输配电系统,由于负荷、运行方式、网络结构经常变化,电压无功优化问题比较复杂,在全系统电压无功调节上存在一定难度。
变电站电压无功调节的基本原则是:保证无功平衡,降低减少调节次数,提高电压质量。
变电站的无功补偿分为分散(就地)控制和集中控制两种模式。
基于这些原则和规律,国内外提出了不少自动控制策略。
归纳起来,有以下几种方法:(1)按功率因数、电压复合调节;(2)基于传统的九区图法;(3)基于人工智能的九区图法;(4)人工智能调节方法。
1 按功率因数、电压复合调节［1］按电压、功率因数复合调节的判据有两种,一种是以电压为主,功率因数为辅,当电压合格时,不考虑功率因数,当电压不合格时,考虑投入电容;二是以电压和功率因数作为两个并行的判据,即使在电压合格时,若功率因数满足投切条件,则投入电容。
这两种判别方式,操作简单易行,考虑了无功补偿,但忽略了变压器分接头与电容器的配合,在有些状态下,或是无功补偿效果较差,或是会造成并联电容的频繁投切。
2 基于传统九区图的相关方法传统的九区图法［1］是电压无功综合控制的基本方法。
该方法中,变电站综合自动控制策略的判别量是实时监测的无功和电压两个量。
根据已给固定无功和固定电压的上下限特性,综合逻辑判据把电压和无功平面分割成9个控制区,每个区域和一种控制策略相对应,以实现对有载调压变压器和电容器的调节。

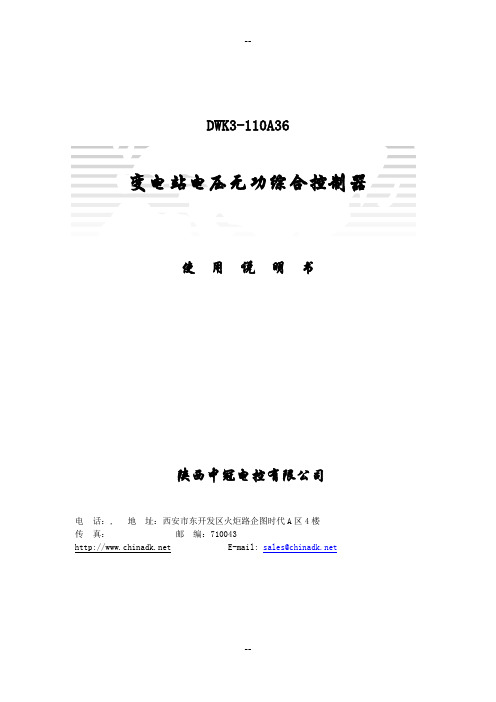

DWK3-110A36变电站电压无功综合控制器使用说明书陕西中冠电控有限公司电话：, 地址：西安市东开发区火炬路企图时代A区4楼传真：邮编：710043 E-mail: sales@目录第一部分：产品简介.................................................................................................................. - 1 -1．1功能特点 (1)1．2主要技术参数 (3)1．3主要控制原理 (4)第二部分：基本操作.................................................................................................................. - 5 -2．1控制器说明 (5)2.1.1面板................................................................................................................................... - 5 -2.1.2系统图显示....................................................................................................................... - 5 -2.1.3 手动调压......................................................................................................................... - 6 -2.1.4 手动投切......................................................................................................................... - 7 -2.1.5 设置电容运行压板......................................................................................................... - 7 -第三部分：运行须知.................................................................................................................. - 8 -3．1正常工作时 (8)3．2安检维护时 (8)3．3出现异常时 (8)第四部分：设置参数.................................................................................................................. - 8 -4．1设置系统参数 (9)4．2设置调容参数 (10)4.2.2 功率因数范围 .......................................................................................................... - 11 -4.2.3 投切电容延时 ......................................................................................................... - 12 -4.2.４两次动作间隔....................................................................................................... - 12 -4.2.5电容容量设置............................................................................................................ - 13 -4．3设置调压参数 (13)4.3.1调节电压延时............................................................................................................ - 14 -4.3.2电压控制范围............................................................................................................ - 14 -4.3.3 逆调压电压值 ......................................................................................................... - 15 -4.3.4 是否调节主变 ......................................................................................................... - 15 -4.3.5 判断滑档时间 ......................................................................................................... - 16 -4.3.6 变压器档位.............................................................................................................. - 16 -4．4设置保护参数 (17)4.4.1故障处理方案............................................................................................................ - 17 -4.4.2 电容故障保护............................................................................................................... - 17 -4.4.3 超压保护设置............................................................................................................... - 17 -4.4.4调压过流保护............................................................................................................ - 18 -4．5设置通讯参数 (18)4.5.1波特率值...................................................................................................................... - 19 -4.5.2 设备地址................................................................................................................... - 19 -4.5.3通讯规约...................................................................................................................... - 19 -4.5.4通讯接口...................................................................................................................... - 19 -4．6电路调试功能 (19)4．7事件统计功能 (20)4.7.1查看统计数据............................................................................................................ - 20 -4.7.2统计数据清零............................................................................................................ - 20 -4.7.3合格电压范围............................................................................................................ - 20 -第五部分：附录资料 ....................................................................................................................... - 20 -5．1控制器端口定义 (20)5．2控制器出线说明 (24)5．3控制器开口尺寸 (26)第一部分：产品简介DWK3-110A36变电站电压无功综合控制装置适用于6kV 至110kV 变电站，根据电网的参数控制有载调压变压器自动调压和无功补偿电容器组或电抗器的自动投切。
变电站内电压无功自动控制和调节变电站内电压无功自动控制和调节，是通过站内智能设备实时采集电网各类模拟量和状态量参数，采用计算机自控技术、通信技术和数字信号处理技术，对电力系统电压实时监测实现自动调节主变压器分接头开关和投切补偿电容器，使变电站的母线电压和无功补偿满足电力系统经济运行的需要。
提高变电站电压合格率并降低损耗。
1 基本原理1.1 变电站运行方式的变化对电压无功控制的影响1.1.1 变电站运行方式（1）完全分列运行。
变电站高、中、低压侧母线均分开运行。
（2）分列运行。
变电站高、中、低压侧任意一侧母线并列运行，其他母线分开运行。
（3）并列运行。
变电站高、中、低压侧任意两侧母线并列运行。
1.1.2 不同运行方式下的电压无功控制（1）完全分列运行。
各台变压器分接头可以在不同档位运行。
各低压母线段电容器组分别进行循环投切。
（2）分列运行。
各台变压器分接头可以在不同档位运行。
所有电容器组应统一考虑进行循环投切，但需考虑每段母线电容器组的均衡投切。
（3）并列运行。
各台变压器分接头必须在相同档位运行。
所有电容器组应统一考虑进行循环投切，但需考虑每段母线电容器组的均衡投切。
并列运行时，各台变压器分接头应在相同档位运行。
1.2 变电站电压无功控制的闭锁条件及要求所谓电压无功控制的闭锁，是指VQC装置在变电站或系统异常情况下，能及时停止自动调节。
1.2.1 VQC闭锁条件闭锁条件和要求要全面，VQC闭锁应考虑以下几个方面：①继电保护动作；②系统电压异常；③变压器过载；④电压断线；⑤电容器开关或主变压器分接头开关拒动；⑥电容器开关或主变压器分接头开关动作次数达到最大次数限制；⑦主变压器并列运行时的错档；⑧主变压器分接头开关的滑档；⑨主变压器、电容器检修或冷备用时的闭锁；⑩外部开关量闭锁分接头调节或电容器组投切。
1.2.2 闭锁响应时间的要求对于VQC闭锁的要求，针对不同的闭锁量响应时间应该不一样，如保护动作、主变压器有载调压分接开关滑档、TV断线、外部开关量闭锁、系统电压异常等闭锁要快速，远方调节控制必须实现就地闭锁才能保证安全性。
变电站电压、无功综合控制的原理莫金明【摘要】对变电站电压无功综合控制系统提出了越来越高的要求。
本文从变电站无功优化控制和提高变电站综合自动化水平着眼，对变电站电压无功控制应用方面问题进行了分析。
【期刊名称】《黑龙江科技信息》【年(卷),期】2014(000)013【总页数】1页(P33-33)【关键词】变电站;电压;无功综合控制;原理【作者】莫金明【作者单位】虎林市电业局，黑龙江虎林 158400【正文语种】中文1 电力系统电压、无功调整的方法电力系统长期运行的经验和研究表明，导致系统电压降低的原因是：无功率分配不合理。
电力系统电压调节措施是：采用发动机调压，通过改变变压器接头压力进行调压，通过改变电网无功功率的压力分布进行调压，通过改变传输线的参数的压力进行调压。
前两种方法对电压水平的变化保持不变，后两种方法是通过改变电压损耗达到调压的目的。
发电厂的调压方法是发电机的励磁；在主变电站加载调用变压器接头位置和无功补偿电容器控制。
高压或超高压变电站220kV以上，配有可调相机或静止无功补偿器，一些变电站配备并联电容器还配备了并联补偿电抗器。
在负载条件下，有载调压变压器切换接头位置，从而改变变压器的变比，起到调整电压，减少损失的目的。
无功补偿电容器的开关控制，可以改变无功功率网络分布，提高功率因数，降低网络损耗和电压损失，提高供电质量。
两种调控措施，有调整电压和无功率分布的作用，但其作用机制、影响是不同的。
随着负载的变化变压器的接头位置的压力，调压措施本身不产生电力，但系统不消耗功率。
随着电压的变化，变压器变比也随之变化。
因此，在系统无功不足的情况下，更不用说通过改变变压器的变比的方法提高电压水平，否则电压调整水平较高，无功功率面积不足，反而导致一个恶性循环。
因此，系统缺乏无功时，必须通过调整电压补偿电容器进行调整。
无功功率补偿电容器可以补充无功功率，可使无功功率在配电网中改变，从而提高系统电压水平。
论文摘要：介绍了变电站电压和无功控制的方法和调控原则，以及电压无功自动控制装置(VQC)的原理以及应用。
前言随着对供电质量和可靠性要求的提高，电压成为衡量电能质量的一个重要指标，电压质量对电网稳定及电力设备安全运行具有重大影响。
无功是影响电压质量的一个重要因素，保证电压质量的重要条件是保持无功功率的平衡，即要求系统中无功电源所供应的无功功率等于系统中无功负荷与无功损耗之和，也就是使电力系统在任一时间和任一负荷时的无功总出力(含无功补偿)与无功总负荷(含无功总损耗)保持平衡，以满足电压质量要求。
1电压控制的方法和原则变电站调节电压和无功的主要手段是调节主变的分接头和投切电容器组。
通过合理调节变压器分接头和投切电容器组，能够在很大程度上改善变电站的电压质量，实现无功潮流合理平衡。
调节分接头和投切电容器对电压和无功的影响为：上调分接头电压上升、无功上升，下调分接头电压下降、无功下降(对升档升压方式而言，对升档降压方式则相反);投入电容器无功下降、电压上升，切除电容器无功上升、电压下降。
变电站电压无功管理调控原则如下：1.1 变电站电压允许偏差范围为：220kV变电站的110KV母线:106.7～117.7kV;220kV、110kV变电站的10kV母线10.0～10.7kV。
1.2 补偿电容器的投退管理原则：以控制各电压等级母线电压在允许偏差范围之内，并实现无功功率就地平衡为主要目标，原则上不允许无功功率经主变高压侧向电网倒送，同时保证在电压合格范围内尽量提高电压。
一般情况下：峰期(7:00--23:00)应按上述要求分组投入电容器组，谷期(23:00--次日7:00)应按上述要求分组退出电容器组。
2 电压无功自动控制装置的特点过去老式变电站通常是人工调节电压无功，这一方面增加了值班员的负担和工作量，另一方面人为去判断、操作，很难保证调节的合理性。
随着用户对供电质量要求的不断提高和无人值班变电站的增多，由人工手动调节电压无功的方式已不能适应发展的需要，所以利用电压无功自动控制装置(VQC)是实现电压和无功就地控制的最佳方案。
变电站电压无功控制策略和实现方式摘要：我国社会经济的快速发展，极大的丰富了人们的物质生活，导致电力消耗的大幅度增加。
而电力消耗的大幅度增加会对电网的平稳运行和安全运行提出了更高的挑战，在典型的电网控制中，变电站扮演了一个控制枢纽的角色，通过变电站在输电电网和电网用户之间，配置了一个流量控制旋钮。
而变电站主要是通过无功电压控制实现电压调节的，因此，变电站的无功电压控制是保障电压质量和无功平衡、提高电网整体安全可靠性和维持电网经济性的必要措施。
关键词：变电站；电压；无功控制；实现方式1变电站电压无功控制策略分析1.1在功率因素的基础上进行电压无功控制这主要是针对电容器投切为自动控制方式的变压器而言，其会在运行中结合电网和变压器的功率因素来实现自动调节，这种电压无功控制策略较为容易实施，方法比较简单，也基本上能够满足电压功率调节的要求，但是其只能使用在一种变压器形式中，而在分接头调节中无法使用，因此无功补偿的效率相对较低，并不能满足相应要求。
1.2在人工智能技术基础上进行的动态调节针对变电站电压控制中的不确定特征，模糊逻辑控制的控制策略逐渐被引入进来，模糊控制对参数为强非线性、多变量综合影响的复杂控制问题具有较好的处理效果，因此，以电压、无功功率的变化趋势为参数输入量，将投切电容器组数及变压器分接头档位的实际数值作为输出变量，可以建立一个典型的模糊控制器。
与传统的九区控制法相比，电压和无功功率的边界数值被模糊处理，简化的数学模型更接近实际情况。
变压器分接头和电容器组投切容量之间的最优配置是变电站电压调节的核心目标之一，通过模糊动态规范法，可以建立一个模糊处理目标函数进行最优化求解，通过对电压数值、电容器投切次数、变压器分接头动作次数进行模糊加成处理，采用模糊运算分析可以得出最优化控制情况下的变压器分接头和电容器组投切容量的实际配比数值。
1.3九区图控制这种控制方法是一种相对较为传统的电压无功控制方法，但是在人工智能技术的不断发展和应用下，九区图控制法有了一定的改进与完善。
