无功功率平衡和电压调整

电力系统无功功率平衡与电压调整由于电力系统中节点很多，网络结构复杂，负荷分布不均匀，各节点的负荷变动时，会引起各节点电压的波动。

要使各节点电压维持在额定值是不可能的。

所以，电力系统调压的任务，就是在满足各负荷正常需求的条件下，使各节点的电压偏移在允许范围之内。

由综合负荷的无功功率一电压静态特性分析可知，负荷的无功功率是随电压的降低而减少的，要想保持负荷端电压水平，就得向负荷供应所需要的无功功率。

所以，电力系统的无功功率必须保持平衡，即无功功率电源发出的无功功率要与无功功率负荷和无功功率损耗平衡。

这是维持电力系统电压水平的必要条件。

一、无功功率负荷和无功功率损耗1．无功功率负荷无功功率负荷是以滞后功率因数运行的用电设备(主要是异步电动机)所吸收的无功功率。

一般综合负荷的功率因数为0.6～O.9，其中，较大的数值对应于采用大容量同步电动机的场合。

2．电力系统中的无功损耗(1)变压器的无功损耗。

变压器的无功损耗包括两部分。

一部分为励磁损耗，这种无功损耗占额定容量的百分数，基本上等于空载电流百分数0I ％，约为1％～2％。

因此励磁损耗为0/100Ty TN Q I S V (Mvar)(5-1-1)另一部分为绕组中的无功损耗。

在变压器满载时，基本上等于短路电压k U 的百分值，约为10％这损耗可用式(6-2)求得2(%)()100k TN TL Tz TNU S S Q S V (Mvar)(5-1-2) 式中，TN S 为变压器的额定容量(MVA)；TL S 为变压器的负荷功率(MVA)。

由发电厂到用户，中间要经过多级变压，虽然每台变压器的无功损耗只占每台变压器容量的百分之十几，但多级变压器无功损耗的总和可达用户无功负荷的75%～100％左右。

(2)电力线路的无功损耗。

电力线路上的无功功率损耗也分为两部分，即并联电纳和串联电抗中的无功功率损耗。

并联电纳中的无功损耗又称充电功率，与电力线路电压的平方成正比，呈容性。

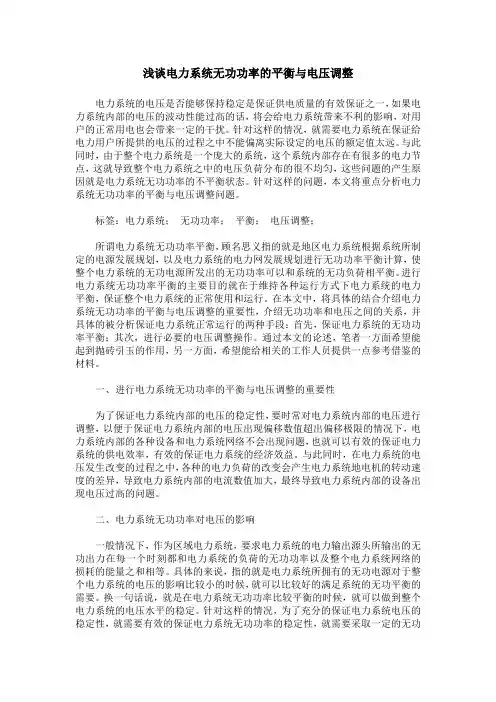

浅谈电力系统无功功率的平衡与电压调整电力系统的电压是否能够保持稳定是保证供电质量的有效保证之一，如果电力系统内部的电压的波动性能过高的话，将会给电力系统带来不利的影响，对用户的正常用电也会带来一定的干扰。

针对这样的情况，就需要电力系统在保证给电力用户所提供的电压的过程之中不能偏离实际设定的电压的额定值太远。

与此同时，由于整个电力系统是一个庞大的系统，这个系统内部存在有很多的电力节点，这就导致整个电力系统之中的电压负荷分布的很不均匀，这些问题的产生原因就是电力系统无功功率的不平衡状态。

针对这样的问题，本文将重点分析电力系统无功功率的平衡与电压调整问题。

标签：电力系统；无功功率；平衡；电压调整；所谓电力系统无功功率平衡，顾名思义指的就是地区电力系统根据系统所制定的电源发展规划，以及电力系统的电力网发展规划进行无功功率平衡计算，使整个电力系统的无功电源所发出的无功功率可以和系统的无功负荷相平衡。

进行电力系统无功功率平衡的主要目的就在于维持各种运行方式下电力系统的电力平衡，保证整个电力系统的正常使用和运行。

在本文中，将具体的结合介绍电力系统无功功率的平衡与电压调整的重要性，介绍无功功率和电压之间的关系，并具体的被分析保证电力系统正常运行的两种手段：首先，保证电力系统的无功功率平衡；其次，进行必要的电压调整操作。

通过本文的论述，笔者一方面希望能起到抛砖引玉的作用，另一方面，希望能给相关的工作人员提供一点参考借鉴的材料。

一、进行电力系统无功功率的平衡与电压调整的重要性为了保证电力系统内部的电压的稳定性，要时常对电力系统内部的电压进行调整，以便于保证电力系统内部的电压出现偏移数值超出偏移极限的情况下，电力系统内部的各种设备和电力系统网络不会出现问题，也就可以有效的保证电力系统的供电效率，有效的保证电力系统的经济效益。

与此同时，在电力系统的电压发生改变的过程之中，各种的电力负荷的改变会产生电力系统地电机的转动速度的差异，导致电力系统内部的电流数值加大，最终导致电力系统内部的设备出现电压过高的问题。

第33章电力系统无功功率平衡和电压调整33.1 电力系统的无功功率平衡33.1.1 无功电源和无功负荷33.1.1.1无功电源1、发电机 generator发电机作为无功源即可发出感性无功,又可发出容性无功.在进行无功调整时,首先应充分利用发电机的无功输出能力.2、调相机 synchronous condenser（1）是只发无功功率的同步发电机.过励磁运行时，向系统发出感性无功功率;欠励磁运行时，从系统吸收感性无功。

（2）欠励磁运行时的容量约为过励磁运行时容量的50％。

（3）带励磁调节装置的调相机，可根据其所在点的电压自动平滑的改变出力;有强行励磁装置时，系统故障情况下也可维持该机的出口电压。

（4）特点：a)运行维护复杂。

b)有功损耗大，满载时达额定容量的1.5％∽3％，容量越小，损耗占的比重越大。

故容量小于5Mvar时，不宜用调相机。

c)可平滑调整无功出力，系统故障时也可按要求输出无功。

3、静电电容器 static capacitor（1）按三角形或星形接法并联在线路上。

（2）只能向系统提供感性无功，当端口电压下降时，出力会显著下降。

（3）特点：1)无功输出调节能力差，输出无功受端口电压限制。

2)单位容量成本低，且与总容量大小无关，安装维护方便。

3)有功损耗小，满载时仅为额定容量的0.3％∽0.5%。

4)可集中使用，也可分散就地供应无功，从而减少网络电能损耗。

4、静止补偿器SVC static VAR compensator可控硅控制的电抗器与电容器并联组成的。

（1）吸收或发出感性无功。

（2）快速跟踪负荷，响应速度快。

（3）运行时有功损耗小，满载时不超过额定容量的1%。

（4）可靠性高，维护工作量小。

（5）不增加短路电流。

（6）可控硅控制电抗器时，电网中产生高次谐波。

33.1.1.2 无功负荷和无功损耗无功负荷: 除白炽灯和纯电阻性加热设备外的其它用电设备均需要无功，其中异步电动机占很大比重。
