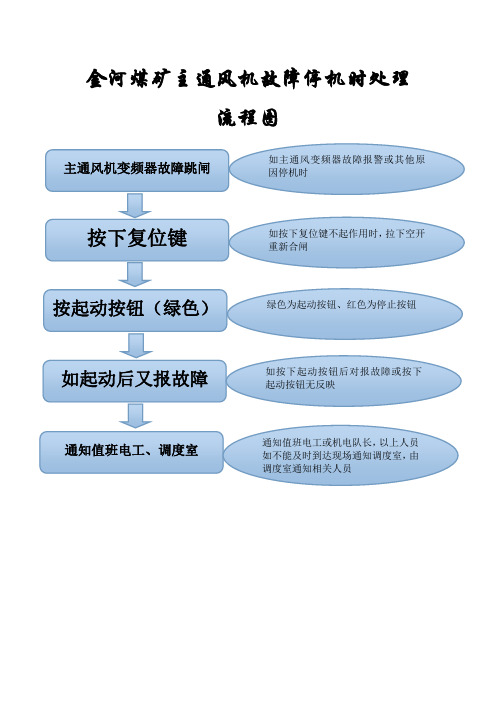

金河煤矿主通风机故障停机时处理
流程图
主通风机变频器故障跳闸 如主通风变频器故障报警或其他原因停机时
按下复位键
按起动按钮（绿色）
通知值班电工、调度室 如起动后又报故障
如按下复位键不起作用时，拉下空开重新合闸
绿色为起动按钮、红色为停止按钮
如按下起动按钮后对报故障或按下起动按钮无反映
通知值班电工或机电队长，以上人员如不能及时到达现场通知调度室，由调度室通知相关人员
金河煤矿10KV 配电柜跳闸时操作流
程图
鲁河线停电跳闸时8#高压柜子
插入配电柜钥匙、旋转到分闸位置再
摇出小车
对高压联络柜进行合闸
对低压660V 配电柜进行合闸
对局扇馈电合闸 起动主通风机
摇入小车、插入配电柜钥匙、旋转到
合闸位置（听到合闸声）
变电所一楼
对进线柜进行合闸（绿色按钮）、对起动柜进行合闸（绿色按钮）
先合闸总馈再合闸分馈（馈电写有合闸字样的按钮）
观察各仪表、电压是否正常 淤河线停电跳闸时7#高压柜子 按以上步骤进行操作。
110kV某变电站2号主变跳闸处理分析(一)事故概况2017.09.05--19：19分，110kV某变电站2号主变三侧开关跳闸，监控没有收到任何保护动作信号、事故总信号。
(二)事故处理分析过程（1）观察2号主变各保护装置保护动作告警灯不亮，查看后台、2号主差动保护装置、高后备保护装置、中后备保护装置、低后备保护装置动作报文，报文如下图，只有保护启动信号，无保护动作信号。
图4（2）测量2号主变三侧开关各跳闸回路直流电压，负电-65V，正电+153V，同时查看后台、直流屏的告警信号，得出该站直流回路绝缘异常。
（3）采用拉路法查找绝缘下降支路，当拉开2号主变非电量开入电源空开时，直流电压恢复正常，检查相关二次回路，初步判断2号主变本体非电量相关回路存在绝缘下降，需对变压器非电量回路进行现场检查。
（4）将主变转检修状态，检查2号主变本体，发现有载重瓦斯继电器接线盒防雨罩顶盖脱落，接线盒内有积水，导致继电器出口接点短路，造成本次事故跳闸。
图5（5）对接线盒内积水进行处理，同时加固防雨罩。
处理完成后，进行绝缘试验，该回路绝缘恢复正常，推上该回路直流空开，直流电源恢复正常。
（6）短接有载重瓦斯接点，装置报非电量保护动作，同时开关正确传动。
由于事故时只有开关出口，未发任何保护动作信号。
根据二次回路图，分析得出事故时只启动了跳闸继电器2TJ1，未启动信号继电器2TJ2。
图6（7）使用继电保护测试仪在装置的1n7x12和1n7x10接入直流可调电源，结果电压达到135V时开关跳闸，无保护信号，电压达到160V时有载重瓦斯信号发出。
由此可判断当事故发生时，由于水电阻分压，该回路直流电压介于135V与160V之间，只启动了跳闸继电器2TJ1，未启动信号继电器2TJ2，所以2号主变三侧开关跳开时，保护装置没有保护动作信号，与分析结果一致。
此次事故表明了，非电量保护装置内部的信号继电器和跳闸继电器的启动电压配合不符合要求。

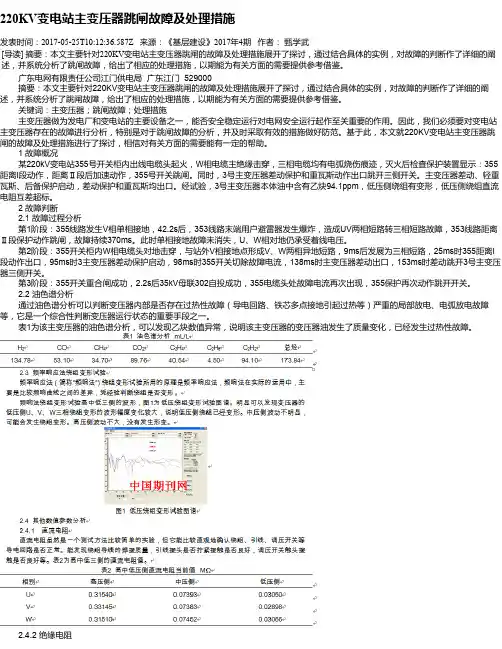

220KV变电站主变压器跳闸故障及处理措施发表时间：2017-05-25T10:12:36.587Z 来源：《基层建设》2017年4期作者：甄学武[导读] 摘要：本文主要针对220KV变电站主变压器跳闸的故障及处理措施展开了探讨，通过结合具体的实例，对故障的判断作了详细的阐述，并系统分析了跳闸故障，给出了相应的处理措施，以期能为有关方面的需要提供参考借鉴。
广东电网有限责任公司江门供电局广东江门 529000摘要：本文主要针对220KV变电站主变压器跳闸的故障及处理措施展开了探讨，通过结合具体的实例，对故障的判断作了详细的阐述，并系统分析了跳闸故障，给出了相应的处理措施，以期能为有关方面的需要提供参考借鉴。
关键词：主变压器；跳闸故障；处理措施主变压器做为发电厂和变电站的主要设备之一，能否安全稳定运行对电网安全运行起作至关重要的作用。
因此，我们必须要对变电站主变压器存在的故障进行分析，特别是对于跳闸故障的分析，并及时采取有效的措施做好防范。
基于此，本文就220KV变电站主变压器跳闸的故障及处理措施进行了探讨，相信对有关方面的需要能有一定的帮助。
1 故障概况某220kV变电站355号开关柜内出线电缆头起火，W相电缆主绝缘击穿，三相电缆均有电弧烧伤痕迹，灭火后检查保护装置显示：355距离I段动作，距离Ⅱ段后加速动作，355号开关跳闸。
同时，3号主变压器差动保护和重瓦斯动作出口跳开三侧开关。
主变压器差动、轻重瓦斯、后备保护启动，差动保护和重瓦斯均出口。
经试验，3号主变压器本体油中含有乙炔94.1ppm，低压侧绕组有变形，低压侧绕组直流电阻互差超标。
2 故障判断2.1 故障过程分析第1阶段：355线路发生V相单相接地，42.2s后，353线路末端用户避雷器发生爆炸，造成UV两相短路转三相短路故障，353线路距离Ⅱ段保护动作跳闸，故障持续370ms。
此时单相接地故障未消失，U、W相对地仍承受着线电压。
第2阶段：355开关柜内W相电缆头对地击穿，与站外V相接地点形成V、W两相异地短路，9ms后发展为三相短路，25ms时355距离I 段动作出口，95ms时3主变压器差动保护启动，98ms时355开关切除故障电流，138ms时主变压器差动出口，153ms时差动跳开3号主变压器三侧开关。
35kV变电站运行中故障跳闸的分析与处理摘要：在电力系统的运行当中，变电设备一旦发生故障就将严重影响该辖区范围内的居民中的正常用电，甚至会给变电站造成巨大的经济损失。
尤其是跳闸故障，轻则会影响到各种用电设备以及供电的正常运行；重则会导致震荡或者使得整个供电系统出现瘫痪。
关键词：35kV变电站运行；故障跳闸；处理措施1 分析跳闸故障1.1 线路问题导致的跳闸故障在电力系统中，其覆盖的范围区域较大，为满足覆盖区域内供电需求，需要铺设众多的线路，给管理带来了较大困难，特别是特殊性质的输电线路，为避免重大安全事故，通常都选择在偏远的地区来安装，比如郊区，可以预防对居民生活产生过大影响。
但是，由于偏远地区本身环境相对较为复杂，线路的维护、检修等都面临较大困难，经常容易出现巡检、维修与管理不到位的情况，线路的整理、检修工作缺乏，导致线路问题得不到及时发现，增加变电运行故障发生的概率。
此外，当线路周边环境有丛林时，受树木、雷电等因素影响，变电运行跳闸故障也十分容易发生，甚至会引发重大火灾，给用电安全造成极大威胁。
1.2 主变低压侧的开关跳闸通常会有开关误动、越级跳闸、母线故障这三种情况，而具体是哪种情况则要对一次设备、二次侧检查以后才能判断出。
如果只有主变压侧过流的保护动作，那么就可以排除开关拒动、开关误动这两种故障，如果想要弄清是越级跳闸还是母线故障，那么就要对设备进行全面检查。
在对二次设备进行检查的时候，要对设备保护装置进行重点检查；在对一次设备进行检查的时候，要重点检查过流保护范围的所有设备。
如果开关跳闸缺少保护掉牌信号，就要判断设备故障是因为保护动作没有发出信号，还是因为隐藏两点接地而造成开关跳闸的。
1.3 主变三侧开关跳闸故障分析通过对主变三侧开关的跳闸故障进行仔细的分析，导致其出现跳闸故障的原因主要是包括以下几个方面：设备的内部出现了故障、主变低压侧母线出现故障、主变低压侧母线存在短路故障等。
因此，为了防止其出现跳闸故障，变电技术人员和维修人员应该定期的对主变三侧开关进行定期的检查，采用瓦斯保护措施对其进行保护处理，防止出现上述几种问题。
变压器差动保护跳闸的原因分析及处理摘要:变压器是电力系统中十分重要的供电元件，其运作的可靠性关乎着变电站的整体安全。
为提高供电的安全可靠性，本文结合一起引起主变差动保护动作的事故，通过检查现场的电力设备和事故记录，对变压器差动保护跳闸的原因进行分析，供类似事故探讨参考与借鉴。
关键词:变压器;差动保护；跳闸；接线；处理随着我国电网技术的快速发展，变压器作为电力系统中的重要设备,具有改变电压、传递电能的作用，成为了电网安全、经济运行的基础。
但是，在变压器的运行过程中，时常会出现变压器差动保护跳闸的现象，导致供电线路无法得到保护，严重影响了供电可靠性和电网稳定性，可见变压器差动保护是电力系统安全运行的重要保障。
因此，通过对事故现场情况的检查，分析变压器差动保护跳闸的原因，采取必要的措施解决事故问题，保证电力系统能够正常供电，营造安全、有序的电网服务环境。
1现场检查情况1.1运行方式变电站有1台11OkVY／Y／△型变压器，110、35、6kV侧母线均采用单母接线形式，ll0kV侧为电源端，其它两侧为负荷侧。
35kV中性点隔离开关在变压器正常运行时拉开，在操作35kV侧开关时合上。
差动保护TA二次采用全星形接线。
1.2值班员记录2010年某一起事故警报响起，主变三侧181、381、681开关位置信号灯红灯闪亮，#1主变控制屏“差动保护动作”、“充电机保护故障”、“35kV线路384开关保护屏告警”灯亮。
检查主变瓦斯继电器内无气体，压力释放阀未动作。
后被告知35kV线发生短路故障。
1.3保护动作报告(1)2010年9月12日18时35分39.732秒B相动作差动动作电流动作量5.943A差动制动电流动作量12.38A持续时间动作量0.027s(2)2010年9月12日18时35分39.732秒C相动作差动动作电流动作量6.369A差动制动电流动作量6.193A持续时间动作量0.027s1.4故障录波器记录该变电站没有录波器，从变压器保护装置内提取故障录波记录时，发现故障时的故障报告已被冲掉，因此只能通过上一级变电站的录波器获取线路故障录波记录。
主变差动保护动作跳闸后事故处理原则
查看开关位置显示及其电流表，确认主变跳闸，报调度，汇报初步现象。
查看并记录光字牌，确认是主变差动保护。
停止站内的所有工作票，观察其它剩下的主变有无过负荷，油温有无过高，派人到现场把其他主变的冷却器全部投入，加强对主变的巡视和监视中央信号屏的主变负荷情况和油温。
主变过负荷，可向调度汇报，要求压负荷。
如果是#1主变跳闸，则应该检查站用变是否自投成功，站用电是否正常，充电机是否正常工作。
还应该合上其它三台主变的其中一台的变高和变中中性点接地刀闸。
在保证站内的其它设备不受事故影响其正常运行后，将主变及其三侧开关转换为检修，进行下列检查：
1）主变套管有无破裂放电现象；
2）在主变差动保护区内有无短路或放电现象；
3）差动保护接线、整定有无错误、电流互感器二次回路是否开路，旁路代主变开关时有无切换电流互感器二次回路；
4）向调度了解在跳闸的同时系统有无短路故障；
5）查看瓦斯继电器内有无气体，主变油位、油色、防爆装置有无异常。
检查结果确认差动保护动作正确，但不是变压器内部故障引起，而是差动范围内变压器外的短路故障引起，若故障点在高压侧，则在故障处理完毕，检查变压器无异常后，经调度同意可将主变重新投入运行；若故障点在中低压侧，则应进行绕组变形测试、取油样化验、
测直流电阻、绝缘电阻等，确认变压器正常，且故障处理完毕后，还必须经过总工程师同意才能将变压器重新投入运行；
检查结果确认是差动保护误动作，在其它保护（重瓦斯、复合过流）正常的情况下，经调度员同意可将差动保护退出，恢复变压器运行。

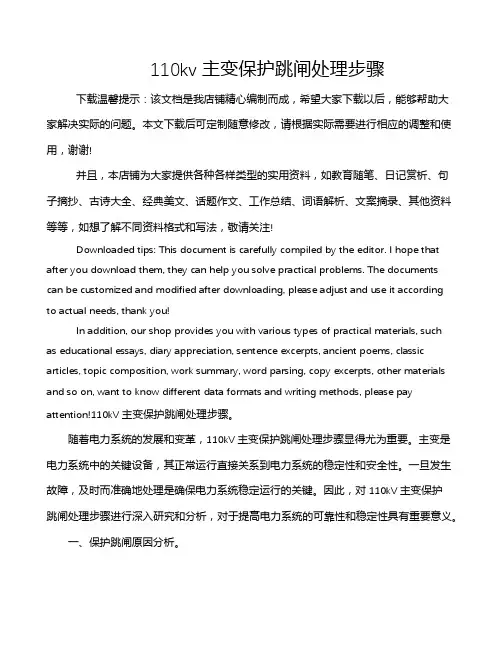

110kv主变保护跳闸处理步骤下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documentscan be customized and modified after downloading, please adjust and use it accordingto actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!110kV主变保护跳闸处理步骤。
变电运行常见跳闸故障原因及处理方法分析在电力系统中，变电设备占据着重要地位，变电运行正常与否会直接打算整个电力系统的运行牢靠性。
在现代社会中，人们生产生活对电力依靠程度非常深，对电力供应的稳定牢靠提出了更高要求，在此背景下，加强对变电运行的重视，充分把握其跳闸故障，准时处理，削减跳闸故障给电力系统带来不利影响，是当前电力行业应关注的一项工作。
一、变电运行常见跳闸故障及其缘由（一）线路问题导致的跳闸故障在电力系统中，其掩盖的范围区域较大，为满意掩盖区域内供电需求，需要铺设众多的线路，给管理带来了较大困难，特殊是特别性质的输电线路，为避开重大平安事故，通常都选择在偏远的地区来安装，比如郊区，可以预防对居民生活产生过大影响。
但是，由于偏远地区本身环境相对较为简单，线路的维护、检修等都面临较大困难，常常简单消失巡检、修理与管理不到位的状况，线路的整理、检修工作缺乏，导致线路问题得不到准时发觉，增加变电运行故障发生的概率。
此外，当线路周边环境有丛林时，受树木、雷电等因素影响，变电运行跳闸故障也非常简单发生，甚至会引发重大火灾，给用电平安造成极大威逼。
（二）硬件问题导致的跳闸故障硬件问题导致跳闸故障主要体现为两种，一是主变后备动作的单侧开关跳闸故障，发生部位是主变三侧中某侧，主要是由于该侧消失过流，在后备爱护动作时，引发单侧开关跳闸，其发生的缘由主要有开关误动、母线故障以及越级跳闸等。
二是主变三侧开关跳闸，其发生缘由主要包括主变侧的动区、内部或者低压侧出线故障以及连线发生故障，为明确开关跳闸故障发生的详细缘由，还需要对一次设备、爱护动作信号等进行进一步检查，假如发觉主变系统中有瓦斯爱护动作，则主变三侧跳闸故障发生缘由就是变压器内部故障；假如发觉主变系统有过流爱护动作，需要连续进行检查，分析故障发生的精确缘由。
（三）设备检查问题导致的跳闸故障变电设备是变电正常运行的基础，所以，在日常维护管理中，必需做好对变电设备的检查，确保设备运行状态良好，提高变电运行的平安性。

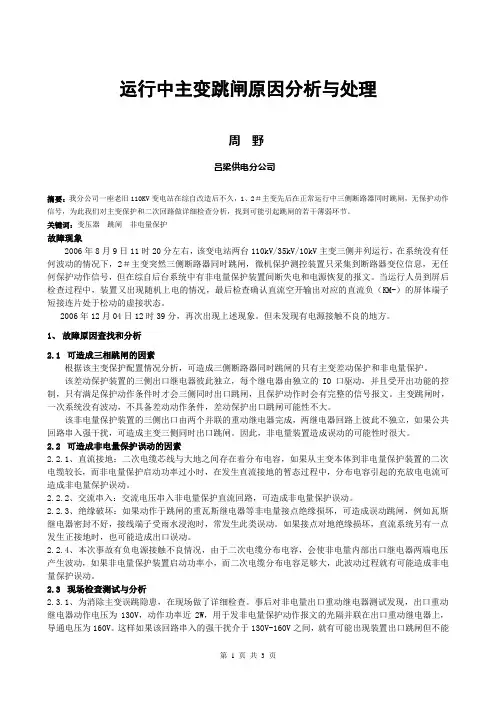

运行中主变跳闸原因分析与处理周野吕梁供电分公司摘要：我分公司一座老旧110KV变电站在综自改造后不久，1、2＃主变先后在正常运行中三侧断路器同时跳闸，无保护动作信号，为此我们对主变保护和二次回路做详细检查分析，找到可能引起跳闸的若干薄弱环节。
关键词：变压器跳闸非电量保护故障现象2006年8月9日11时20分左右，该变电站两台110kV/35kV/10kV主变三侧并列运行，在系统没有任何波动的情况下，2＃主变突然三侧断路器同时跳闸，微机保护测控装置只采集到断路器变位信息，无任何保护动作信号，但在综自后台系统中有非电量保护装置间断失电和电源恢复的报文。
当运行人员到屏后检查过程中，装置又出现随机上电的情况，最后检查确认直流空开输出对应的直流负（KM-）的屏体端子短接连片处于松动的虚接状态。
2006年12月04日12时39分，再次出现上述现象。
但未发现有电源接触不良的地方。
1、故障原因查找和分析2.1可造成三相跳闸的因素根据该主变保护配置情况分析，可造成三侧断路器同时跳闸的只有主变差动保护和非电量保护。
该差动保护装置的三侧出口继电器彼此独立，每个继电器由独立的IO口驱动，并且受开出功能的控制，只有满足保护动作条件时才会三侧同时出口跳闸，且保护动作时会有完整的信号报文。
主变跳闸时，一次系统没有波动，不具备差动动作条件，差动保护出口跳闸可能性不大。
该非电量保护装置的三侧出口由两个并联的重动继电器完成，两继电器回路上彼此不独立，如果公共回路串入强干扰，可造成主变三侧同时出口跳闸。
因此，非电量装置造成误动的可能性时很大。
2.2可造成非电量保护误动的因素2.2.1、直流接地：二次电缆芯线与大地之间存在着分布电容，如果从主变本体到非电量保护装置的二次电缆较长，而非电量保护启动功率过小时，在发生直流接地的暂态过程中，分布电容引起的充放电电流可造成非电量保护误动。
2.2.2、交流串入：交流电压串入非电量保护直流回路，可造成非电量保护误动。

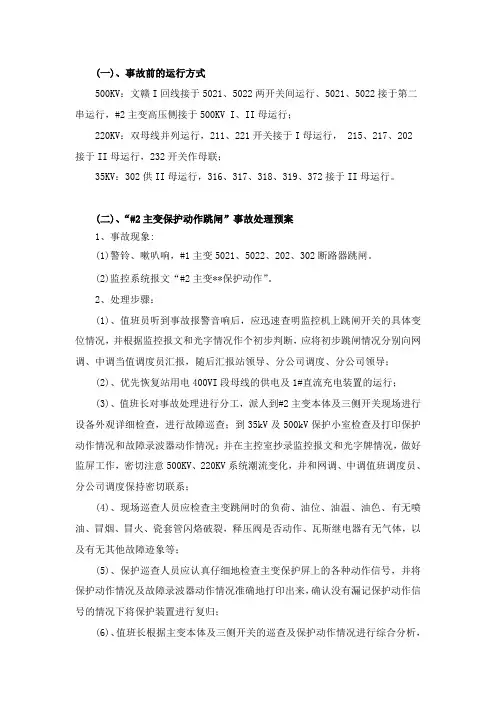

(一)、事故前的运行方式500KV：文赣I回线接于5021、5022两开关间运行、5021、5022接于第二串运行，#2主变高压侧接于500KV I、II母运行；220KV：双母线并列运行，211、221开关接于I母运行， 215、217、202接于II母运行，232开关作母联；35KV：302供II母运行，316、317、318、319、372接于II母运行。
(二)、“#2主变保护动作跳闸”事故处理预案1、事故现象:(1)警铃、嗽叭响，#1主变5021、5022、202、302断路器跳闸。
(2)监控系统报文“#2主变**保护动作”。
2、处理步骤：(1)、值班员听到事故报警音响后，应迅速查明监控机上跳闸开关的具体变位情况，并根据监控报文和光字情况作个初步判断，应将初步跳闸情况分别向网调、中调当值调度员汇报，随后汇报站领导、分公司调度、分公司领导；(2)、优先恢复站用电400VI段母线的供电及1#直流充电装置的运行；(3)、值班长对事故处理进行分工，派人到#2主变本体及三侧开关现场进行设备外观详细检查，进行故障巡查；到35kV及500kV保护小室检查及打印保护动作情况和故障录波器动作情况；并在主控室抄录监控报文和光字牌情况，做好监屏工作，密切注意500KV、220KV系统潮流变化，并和网调、中调值班调度员、分公司调度保持密切联系；(4)、现场巡查人员应检查主变跳闸时的负荷、油位、油温、油色、有无喷油、冒烟、冒火、瓷套管闪烙破裂，释压阀是否动作、瓦斯继电器有无气体，以及有无其他故障迹象等；(5)、保护巡查人员应认真仔细地检查主变保护屏上的各种动作信号，并将保护动作情况及故障录波器动作情况准确地打印出来，确认没有漏记保护动作信号的情况下将保护装置进行复归；(6)、值班长根据主变本体及三侧开关的巡查及保护动作情况进行综合分析，判断出主变故障跳闸的具体原因，并向网调、中调作详细汇报，根据不同的故障跳闸原因并按网调、中调令及现场运行规程进行以下分类处理：3、差动保护动作跳闸的处理：(1)、记录监控信号、光字信号、保护信号、故障录波动作情况，向网调、中调、分公司调度、站长、分公司领导汇报，复归信号；(2)、仔细检查主变差动保护范围内的出线套管、引线及接头有无异常，主变本体有无喷油、着火、冒烟及漏油现象；(3)、检查直流有无接地现象；(4)、经上述检查，若无异常，应通知修试所继保人员对差动保护回路进行全面检查，排除保护误动的可能；(5)、若检查为主变或出线套管、引线上的故障，应汇报网调、中调，申请停电检修，通知修试所人员做好检修准备，站内值班员按调度令做好相关操作；(6)、若经检查为保护或二次回路误动，应对回路进行检查，处理完毕后，对主变进行绝缘测试合格，可申请调度（网调、中调）重新将主变投入运行；(7)、事故处理完毕后应向相关调度、站长、分公司领导汇报，做好相关记录，填写事故跳闸报告并传真给分公司。
220kV线路及主变压器跳闸分析摘要：抚顺发电有限责任公司220kV内桥式线路系统，抚北2号线2202开关、内桥2212开关跳闸，导致抚北2号线跳闸，2号主变停运。
经过分析此次线路和主变跳闸事件查找原因，并进行处理，避免此类事件甚至事故发生。
关键词：220kV线路及主变压器；跳闸；分析；处理抚顺发电有限责任公司220KV系统是由1、2号主变，抚北1、2号线4个元件组成的内桥式220kV线路系统。
2011年06月03日，与电力系统并列运行的抚北2号线2202开关、内桥2212开关跳闸，抚北2号线跳闸，2号主变停运。
根据本次线路和主变跳闸的保护动作、校验情况及装置检查分析，查找原因，并有针对的进行处理，以避免此类不安全事件甚至事故发生。
1 线路跳闸前电站运行方式抚电公司的两台200MW机组均为机变线运行方式，当时1号机组运行，通过220kV抚北1号线与系统并列；2号机组停机中，2号主变通过抚北2号线与系统并列。
电气系统如下图：图中1号发电机1501开关，抚北1、2号线2201，2202开关，内桥2212，开关合位，2号发电机1502开关断位。
2事件经过及分析2.1事件经过6月3日05时10分，抚北2号线2202开关、内桥2212开关，2号主变、高工变、脱硫变跳闸，来“主变保护B套装置故障”，“主变差动II差流速断保护动作”信号。
现场检查2202、2212开关在开位，2号主变、高工变、脱硫变未见异常。
测2号主变绝缘，发现2号主变低压侧绝缘不良1.5mΩ。
2.2装置检查1）检查2号机发变组保护盘，保护B柜有焦糊味，且2号主变差动保护II 保护模块电源板的-15V电源指示灯熄灭，2号主变差动保护II模块上“运行、告警、启动”指示灯熄灭，确认电源板损坏。
更换保护电源板后，电源模块各电压指示灯均正常点亮，保护模块运行指示灯点亮，保护模块运行正常；2）查看线路故障录波器波形，6月3日05时08分，2202开关、2212开关跳开，在2202开关和2212开关跳闸前，1、2号主变高压侧A、B、C三相电压正常；1、2号主变高压侧A、B、C三相电流正常；电压电流均没有发生异常变化；3）查看2号机组DCS记录，在2202开关和2212开关跳闸±1小时时间段没有2号主变保护动作记录；4）查看2号机组发变组保护工控机保护动作记录，在2202开关和2212开关跳闸±1小时时间段没有发现2号主变保护动作记录。
广西铁道2021年第1期牵引变电所主变低压启动过电流保护跳闸分析及处置赵承志（南宁局集团公司调度所，助理工程师，广西南宁530000）摘要：针对牵引变电所主变低电压启动过电流保护跳闸造成停电范围广经济损失大处置效率低等问题,运用理论与实践相结合方法梳理故障类型特征,深入分析问题成因,提出应急处置对策，旨在为有关运行维修、处置人员提高应急处置效率、保证动车组安全运行提供参考。
关键词：主变；过电流；保护；应急处置1主变低压过电流保护作用与原理1.1保护设计作用设计牵引变电所主变低压过电流保护的作用在于其作为主变低压侧母线设备的主保护，同时也是牵引变电所各馈线的后备保护,当设备出现故障时保护装置动作，防止故障扩大。
1.2保护原理内容牵引变电所主变低压过电流保护包括低压侧过电流保护和高压侧过电流保护两部分。
低压侧过电流保护作为主变低压侧母线设备的主保护，同时也是各馈线的后备保护。
电流采样取自主变的低压侧电流互感器，动作时限因需与馈线保护装置的动作时限配合，一般取0.7s。
高压侧的过电流保护主要作为主变主保护的近后备保护，同时还作为低压侧过电流保护的远后备保护，其电流采样取自主变高压侧电流互感器，动作时限一般取1.0s。
低电压启动过电流保护的动作电流按主变的额定电流整定，其计算公式如下：I set=K k×I N n ct（式中：I set为过电流保护定值，I N为变压器额定电流，K k可靠系数，n ct为流互变比）为提高保护动作的灵敏度，高、低压侧过电流保护均采用低电压启动的方式，电压采样主变的低压侧母线电压感器，低电压启动过电流保护的动作电压按母线最低压作电压整定，一般按牵引网额定电压的60%～70%整定。
1.3保护原理逻辑以下分别简介低、高压低压侧过电流保护原理逻辑图。
1）低压侧过电流保护原理逻辑图，以α相为例如图1所示。
图1低压侧过电流保护原理逻辑图说明：图1中Uα为主变低压侧α相电压，Iα为主变低压侧α相电流；U<为低压启动整定值，Iα>>为低压侧α相过电流整定值，Iα>>_T为低压侧α相过电流保护时限整定值。
水电工程Һ㊀变电运行中跳闸故障分析及处理技术要点杨㊀莉摘㊀要：在电力系统中，变电系统起着至关重要的作用㊂社会对电力的需求不断增大逐渐加重了变电过程的压力，使得变电运行中出现了一些不必要的故障，这些故障影响电力的安全运行，解决变电跳闸问题是当前的关键㊂关键词：变电系统；跳闸故障；故障原因；技术要点一㊁产生跳闸故障的原因（一）线路故障引起跳闸电力系统存在错综复杂的线路，其中就包含一些材料与性质非常特殊的线路，通常安置在位置相对偏远的地方，环境复杂，尽管对人们日常生活的影响较小，但在线路日常维护和管理工作中也容易被忽视，进而造成跳闸故障问题㊂（二）硬件故障引起跳闸由硬件故障引起的跳闸故障主要有以下两种：第一，主变单侧开关跳闸导致的故障，主要是由于该侧所在母线上各支路出现了过流故障，主变过流保护动作，所在母线差动保护动作，跳支路主变单侧开关；第二，主变三侧开关跳闸，如在主变系统中有主变本体瓦斯保护动作，导致主变三侧开关跳闸；或者主变差动保护范围内发生故障，导致主变差动保护动作，引起三侧开关跳闸㊂（三）断路器故障引起跳闸在变电系统中，断电器故障主要指分合闸拒动，出现断电器故障后，如果不能及时排除故障，就会造成较大的负面影响㊂另外，对于在封闭回路中是直流电路，线路中只有一处接地时，就不会对线路的电压差造成影响；如线路中有两处接地，则可能导致断路器故障，接地部位是在同极，可能会使继电器在出口处产生短接，进而引发保护装置而产生误动，如果接地部位是异极，就会出现短路㊂（四）设备老化陈旧引起跳闸一些地区的变电技术还是比较落后的，相关的变电设备还不是很先进，仍然使用的是一些陈旧和老化的变电设备，这些设备在功能上已经不能很好地满足当前社会的需求，不能支撑现代的变电要求，随着电力需求不断地增加，导致变电系统的压力逐渐增加，从而使得变电设备超负荷的工作，长期超负荷的状态就容易出现变电跳闸现象，从而影响整个电路的安全㊂二㊁跳闸故障的技术处理要点分析（一）处理主变低压侧开关跳闸当主变低压侧出现过流保护动作后，应进一步检查设备与保护动作的性质，初步判断故障的类别，同时，对主变保护和线路保护进行检查㊂操作人员应首先根据后台光字牌信息进行分析，然后对保护动作范围内一㊁二次设备进行外观检查㊂主要处理技术方法：对故障点采取隔离措施，将手车开关拉出至试验位置，以恢复其他设备的供电㊂如果是主变低压过电流保护，首先应当将主变低压母线的所有负荷开关全部脱离，然后根据线路的开关顺序进行拉合㊂（二）处理主变三侧开关跳闸对于主变三侧开关的检查过程，有固定的检查顺序㊂就是按照从跳闸的现象开始由整体到局部的顺序对变电站的系统进行检查㊂比如变电运行中因为瓦斯超过限制条件引发了跳闸故障，需要技术人员从对变电器从内部开始检查，再检查外部短路㊁接头接触不良等；当有重气保护现象时，有必要检查变压器本身是否燃烧，并检查继电器中的气体，以避免气体积聚现象㊂经过认真检查，并将发现的问题处理以后，变压器才可以再次投入使用㊂如果在变电运行中出现了呼吸器没有喷油且二次回路也没出现短路或接地的状况，就说明变压器可能出现了变形或是变燃烧㊂变电运行过程中出现差动保护，可能是套管㊁瓦斯继电器发生了故障㊂变电运行过程中如果检查发现瓦斯继电装置中还有残余的气体，需要明确其中残留的气体是否为可燃性气体，防止出现重大的安全事故㊂（三）处理变压器跳闸处理变压器的故障之前，首先应分析其产生故障的原因：第一，通过查看变电运行的保护动作㊁监测信号及相关的故障记录去初步判断变压器的跳闸故障是不是发生在故障区域；第二，通过检查分析变压器的运行情况，观察变压器在跳闸前有无负荷㊁油色或者油温有无异常变化㊁有没有出现瓷套破损或闪络的情况㊁有没有压力释放障碍等情况，从而找到变压器产生故障的原因㊂具体处理原则：发生变压器跳闸故障后需立即查明原因，如备用变压器并未受跳闸影响，就可用备用变压器来保证电力系统的正常运行，然后再对跳闸的变压器进行检修；在检修过程中，需全程监控变压器的温度和负荷的实时变化情况，如温度或电流超过额定值，就须按照短期急救负载的规定对设备进行正确㊁妥善处理㊂（四）保证线路稳定想要解决变电运行中的跳闸现象，需要做好线路的检查，要确保线路的稳定连接，及时对外部线路做出必要的保护措施，防止线路的老化，确保线路连接正常，这样才能避免变电运行中的跳闸故障，也能建设变电线路的损耗，从而提高变电系统的运行效率，保证变电系统的安全运行㊂（五）提升设备风险管控能力需要对经常发生跳闸㊁故障的设备进行重点排查，对全站一㊁二次设备的运行台账㊁缺陷问题熟悉掌握，并对变电系统中存在的潜在风险及隐患进行科学合理的评估，针对性地采取预防性措施，对可能出现的故障进行事故预想和风险演练㊂强化对运维人员专业技能的训练，经常开展针对性专业知识培训，邀请跨班组专家进站开展学习交流活动，资源优势互补，提高专业素质，为电力系统的稳定㊁安全和高效运行提供强有力的后备保障㊂三㊁结语综上所述，变电运行中没有小事，一旦发生故障，将直接影响到变电系统甚至整个电力系统，对日常生活及生产活动产生较大的影响㊂因此，有必要对电网系统运行中出现的跳闸故障的原因进行细致分析，并在此基础上提出相应的技术措施㊂参考文献：［１］李喜荣．试论变电运行跳闸故障及处理技术［Ｊ］．电力设备，２０１７．［２］梁炎．浅谈变电运行中跳闸故障及处理技术要点［Ｊ］．工程技术：全文版，２０１７．作者简介：杨莉，国网河南内乡县供电公司㊂５０２。
