某主变跳闸事故分析与处理

变电站主变差动保护跳闸事故原因及处理过程案例分析变电站主变差动保护跳闸事故是指在变电站运行过程中，由于各种原因导致主变差动保护装置误动或故障跳闸，对电网稳定性和运行安全造成影响的事件。

下面将通过一个案例分析来详细介绍变电站主变差动保护跳闸事故的原因及处理过程。

案例背景：变电站主变差动保护跳闸事故处理过程：1.事故发生后，首先要立即停电，并确保现场的安全。

同时通知相关人员到现场进行紧急处理。

2.根据事故发生的具体情况，对主变差动保护装置进行全面排查，包括设备检查、通信检查等。

确定装置是否存在故障，是否需要维修或更换。

3.进行现场调试和测试，以确认设备是否正常。

可以通过在线检测工具对装置的差动保护功能进行评估，并对之前的误动记录进行分析，找到误动的规律和原因。

4.如果事故的原因是设备老化导致的，应及时对设备进行维修或更换。

如果是通信故障导致的，应检查通信线路和设备，修复故障并确保通信正常。

如果是操作失误导致的，应对操作人员进行培训和指导，加强对保护装置操作的规范。

5.对保护配置进行检查和校对，确保配置正确。

可以通过模拟故障的方法对保护装置进行测试，验证配置是否合理、正确。

6.完成上述处理后，重新启动主变差动保护装置。

并在重新投入使用前进行全面的试验和测试，确保保护装置的可靠性和正确性。

7.针对此次事故，应进行事故分析和总结。

分析事故原因，找出教训，并制定相应的改进措施。

可以通过修改操作规程、加强设备维护和检修、提高操作人员技能等方式，进一步预防类似事故的发生。

总结：变电站主变差动保护跳闸事故的原因多种多样，常见的包括设备老化、通信故障、操作失误、保护配置错误等。

针对不同的原因，需要采取不同的处理措施，包括设备维修、通信故障修复、操作人员培训、保护配置校对等。

为了预防类似事故的发生，还需要进行事故分析和总结，找出并改进存在的问题。

只有通过不断地改进和提高，才能确保变电站主变差动保护装置的稳定运行，保障电网的安全和稳定。

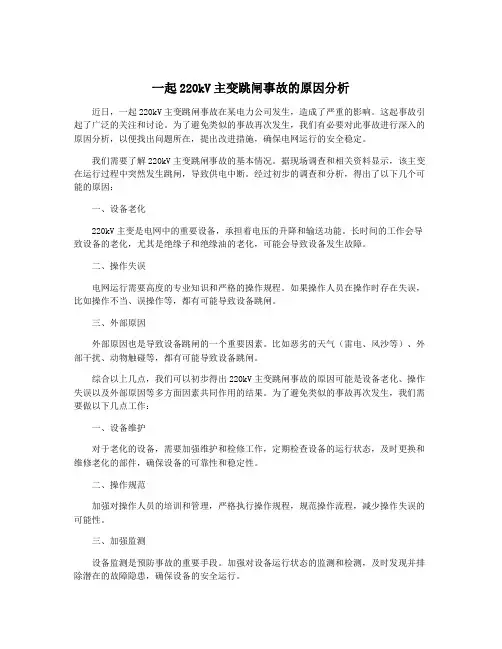

一起220kV主变跳闸事故的原因分析近日，一起220kV主变跳闸事故在某电力公司发生，造成了严重的影响。

这起事故引起了广泛的关注和讨论。

为了避免类似的事故再次发生，我们有必要对此事故进行深入的原因分析，以便找出问题所在，提出改进措施，确保电网运行的安全稳定。

我们需要了解220kV主变跳闸事故的基本情况。

据现场调查和相关资料显示，该主变在运行过程中突然发生跳闸，导致供电中断。

经过初步的调查和分析，得出了以下几个可能的原因：一、设备老化220kV主变是电网中的重要设备，承担着电压的升降和输送功能。

长时间的工作会导致设备的老化，尤其是绝缘子和绝缘油的老化，可能会导致设备发生故障。

二、操作失误电网运行需要高度的专业知识和严格的操作规程。

如果操作人员在操作时存在失误，比如操作不当、误操作等，都有可能导致设备跳闸。

三、外部原因外部原因也是导致设备跳闸的一个重要因素。

比如恶劣的天气（雷电、风沙等）、外部干扰、动物触碰等，都有可能导致设备跳闸。

综合以上几点，我们可以初步得出220kV主变跳闸事故的原因可能是设备老化、操作失误以及外部原因等多方面因素共同作用的结果。

为了避免类似的事故再次发生，我们需要做以下几点工作：一、设备维护对于老化的设备，需要加强维护和检修工作，定期检查设备的运行状态，及时更换和维修老化的部件，确保设备的可靠性和稳定性。

二、操作规范加强对操作人员的培训和管理，严格执行操作规程，规范操作流程，减少操作失误的可能性。

三、加强监测设备监测是预防事故的重要手段。

加强对设备运行状态的监测和检测，及时发现并排除潜在的故障隐患，确保设备的安全运行。

四、加强外部环境保护加强对外部环境的保护，比如加装雷击防护装置、做好防风沙工作等，减少外部原因对设备的影响。

通过以上的分析和对策，我们可以更好地预防和避免类似的事故再次发生，提高电网运行的安全性和稳定性，确保供电的可靠性。

电力行业是国家的重要基础产业，保障电网运行安全是我们义不容辞的责任和使命。

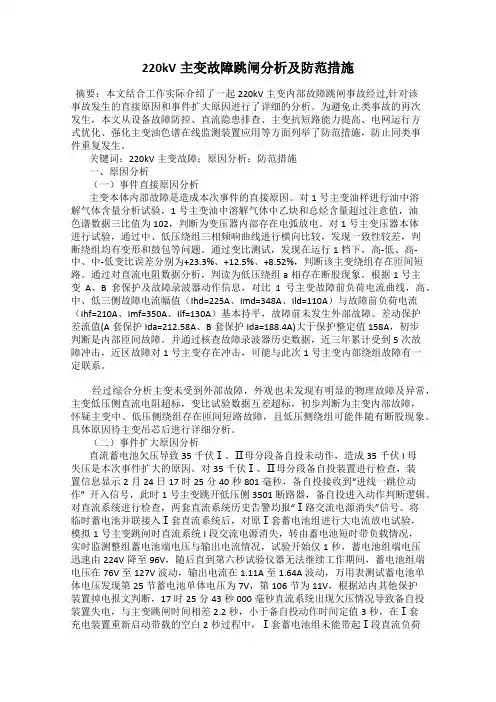

220kV主变故障跳闸分析及防范措施摘要：本文结合工作实际介绍了一起220kV主变内部故障跳闸事故经过,针对该事故发生的直接原因和事件扩大原因进行了详细的分析。

为避免止类事故的再次发生，本文从设备故障防控、直流隐患排查、主变抗短路能力提高、电网运行方式优化、强化主变油色谱在线监测装置应用等方面列举了防范措施，防止同类事件重复发生。

关键词：220kV主变故障；原因分析；防范措施一、原因分析（一）事件直接原因分析主变本体内部故障是造成本次事件的直接原因。

对1号主变油样进行油中溶解气体含量分析试验，1号主变油中溶解气体中乙炔和总烃含量超过注意值，油色谱数据三比值为102，判断为变压器内部存在电弧放电。

对1号主变压器本体进行试验，通过中、低压绕组三相频响曲线进行横向比较，发现一致性较差，判断绕组均有变形和鼓包等问题。

通过变比测试，发现在运行1档下，高-低、高-中、中-低变比误差分别为+23.3%、+12.5%、+8.52%，判断该主变绕组存在匝间短路。

通过对直流电阻数据分析，判读为低压绕组a相存在断股现象。

根据1号主变A、B套保护及故障录波器动作信息，对比1号主变故障前负荷电流曲线，高、中、低三侧故障电流幅值（Ihd=225A、Imd=348A、Ild=110A）与故障前负荷电流（Ihf=210A、Imf=350A、Ilf=130A）基本持平，故障前未发生外部故障。

差动保护差流值(A套保护Ida=212.58A、B套保护Ida=188.4A)大于保护整定值158A，初步判断是内部匝间故障。

并通过核查故障录波器历史数据，近三年累计受到5次故障冲击，近区故障对1号主变存在冲击，可能与此次1号主变内部绕组故障有一定联系。

经过综合分析主变未受到外部故障，外观也未发现有明显的物理故障及异常，主变低压侧直流电阻超标，变比试验数据互差超标，初步判断为主变内部故障，怀疑主变中、低压侧绕组存在匝间短路故障，且低压侧绕组可能伴随有断股现象。

第1篇一、前言随着我国电力工业的快速发展，电力系统的规模和复杂程度日益增加，故障跳闸事件也随之增多。

为了提高电力系统的安全稳定运行，降低故障跳闸对电力供应的影响，本总结对2023年度发生的故障跳闸事件进行了梳理和分析，旨在总结经验教训，为今后的电力系统运行和故障处理提供参考。

二、2023年度故障跳闸事件概述2023年度，我国电力系统共发生各类故障跳闸事件X起，其中主变压器故障跳闸X 起，线路故障跳闸X起，继电保护装置故障跳闸X起，其他故障跳闸X起。

以下将对部分典型故障跳闸事件进行详细分析。

三、典型故障跳闸事件分析1. 某热电厂2号主变冷却器全停机组跳闸事件（1）事件经过：2023年10月8日，某热电厂2号主变冷却器两路电源同时发生接地故障，导致2号主变冷却器全停，机组跳闸。

（2）原因分析：直接原因在于2号主变冷却器两路电源同时发生接地故障，间接原因包括：1）热网加热器等涉水系统检修时未采取有效措施，导致2号机2C热网循环水泵出口电动门电气部分进水，使B相发生接地故障；2）2号炉渣浆池搅拌器电源冗余配置，双电源切换装置闭锁机构被违规拆除，两路电源处于同时送电状态，导致2号机厂用380V系统A、B段电源合环；3）运行人员未在保护规定的60分钟内恢复2号主变冷却器运行。

（3）教训：加强设备检修管理，严格执行操作规程；加强人员培训，提高运行人员对主变冷却器保护动作逻辑的掌握程度。

2. 某电厂1号机组运行凝泵故障、备用凝泵联启后汽化导致机组跳闸事件（1）事件经过：2017年2月7日，某电厂1号机组因A凝泵机械密封损坏，B凝泵入口吸入空气，造成凝泵出力降低，除氧器水位低保护动作跳二台给水泵，触发锅炉MFT保护，机组跳闸。

（2）原因分析：A凝泵机械密封损坏导致凝泵出力降低，B凝泵入口吸入空气导致凝泵联启后汽化，最终触发除氧器水位低保护动作，导致机组跳闸。

（3）教训：加强设备巡检和维护，及时发现并处理设备缺陷；提高运行人员对设备异常情况的判断和处理能力。

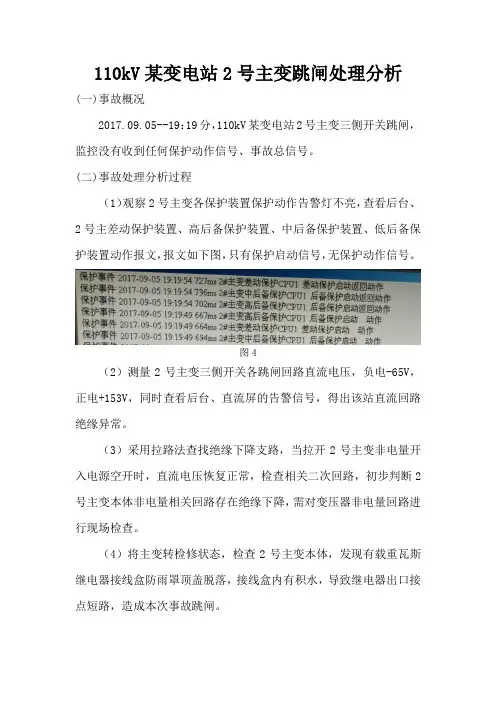

110kV某变电站2号主变跳闸处理分析(一)事故概况2017.09.05--19：19分，110kV某变电站2号主变三侧开关跳闸，监控没有收到任何保护动作信号、事故总信号。

(二)事故处理分析过程（1）观察2号主变各保护装置保护动作告警灯不亮，查看后台、2号主差动保护装置、高后备保护装置、中后备保护装置、低后备保护装置动作报文，报文如下图，只有保护启动信号，无保护动作信号。

图4（2）测量2号主变三侧开关各跳闸回路直流电压，负电-65V，正电+153V，同时查看后台、直流屏的告警信号，得出该站直流回路绝缘异常。

（3）采用拉路法查找绝缘下降支路，当拉开2号主变非电量开入电源空开时，直流电压恢复正常，检查相关二次回路，初步判断2号主变本体非电量相关回路存在绝缘下降，需对变压器非电量回路进行现场检查。

（4）将主变转检修状态，检查2号主变本体，发现有载重瓦斯继电器接线盒防雨罩顶盖脱落，接线盒内有积水，导致继电器出口接点短路，造成本次事故跳闸。

图5（5）对接线盒内积水进行处理，同时加固防雨罩。

处理完成后，进行绝缘试验，该回路绝缘恢复正常，推上该回路直流空开，直流电源恢复正常。

（6）短接有载重瓦斯接点，装置报非电量保护动作，同时开关正确传动。

由于事故时只有开关出口，未发任何保护动作信号。

根据二次回路图，分析得出事故时只启动了跳闸继电器2TJ1，未启动信号继电器2TJ2。

图6（7）使用继电保护测试仪在装置的1n7x12和1n7x10接入直流可调电源，结果电压达到135V时开关跳闸，无保护信号，电压达到160V时有载重瓦斯信号发出。

由此可判断当事故发生时，由于水电阻分压，该回路直流电压介于135V与160V之间，只启动了跳闸继电器2TJ1，未启动信号继电器2TJ2，所以2号主变三侧开关跳开时，保护装置没有保护动作信号，与分析结果一致。

此次事故表明了，非电量保护装置内部的信号继电器和跳闸继电器的启动电压配合不符合要求。

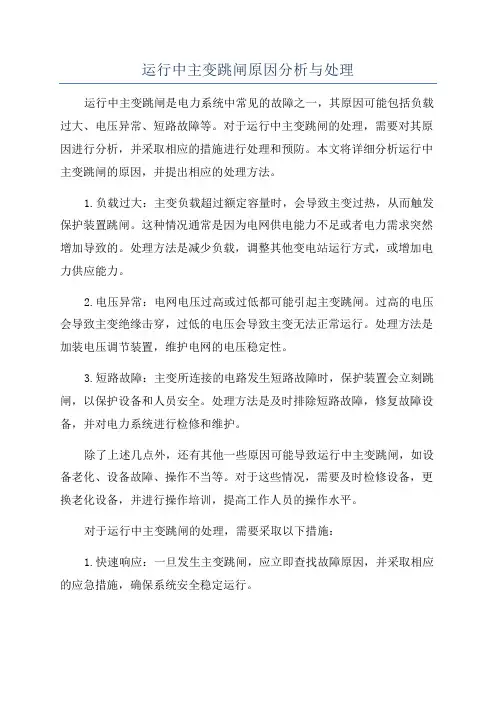

运行中主变跳闸原因分析与处理运行中主变跳闸是电力系统中常见的故障之一，其原因可能包括负载过大、电压异常、短路故障等。

对于运行中主变跳闸的处理，需要对其原因进行分析，并采取相应的措施进行处理和预防。

本文将详细分析运行中主变跳闸的原因，并提出相应的处理方法。

1.负载过大：主变负载超过额定容量时，会导致主变过热，从而触发保护装置跳闸。

这种情况通常是因为电网供电能力不足或者电力需求突然增加导致的。

处理方法是减少负载，调整其他变电站运行方式，或增加电力供应能力。

2.电压异常：电网电压过高或过低都可能引起主变跳闸。

过高的电压会导致主变绝缘击穿，过低的电压会导致主变无法正常运行。

处理方法是加装电压调节装置，维护电网的电压稳定性。

3.短路故障：主变所连接的电路发生短路故障时，保护装置会立刻跳闸，以保护设备和人员安全。

处理方法是及时排除短路故障，修复故障设备，并对电力系统进行检修和维护。

除了上述几点外，还有其他一些原因可能导致运行中主变跳闸，如设备老化、设备故障、操作不当等。

对于这些情况，需要及时检修设备，更换老化设备，并进行操作培训，提高工作人员的操作水平。

对于运行中主变跳闸的处理，需要采取以下措施：1.快速响应：一旦发生主变跳闸，应立即查找故障原因，并采取相应的应急措施，确保系统安全稳定运行。

2.停电检修：对于造成主变跳闸的故障，需要进行停电检修，维修或更换故障设备，恢复系统正常运行。

3.提高保护装置的灵敏度和可靠性：保护装置是保证电力系统安全运行的重要设备，需要定期检查和维护，确保其灵敏度和可靠性。

4.增强系统鲁棒性：建立备用电源和备用设备，以应对突发情况和故障，减少主变跳闸带来的影响。

5.加强设备管理：加强对主变和相关设备的管理，进行定期的检查和维护，及时处理设备故障，延长设备的使用寿命。

总之，对于运行中主变跳闸的原因分析与处理，需要综合考虑各种因素，采取相应的措施进行处理和预防。

通过加强设备管理、提高保护装置的灵敏度和可靠性，可以有效减少运行中主变跳闸的发生，保证电力系统的安全运行。

一起主变跳闸或线路跳闸事故的分析随着电力系统的发展和智能化的应用，主变跳闸和线路跳闸事故虽然不常见，但仍然存在一定的风险。

这些事故可能对电力设备、电网运行和用户供电造成重大影响。

本文将对主变跳闸和线路跳闸事故进行分析，探讨其原因及避免措施。

一、主变跳闸事故分析主变跳闸事故指主变压器在正常运行状态下突然跳闸。

其原因主要包括以下几个方面：1.过载：主变压器承担着将高压输送到用户端的任务，当供电负荷超过主变容量极限时，主变压器将承受过大的负荷压力，可能会发生跳闸事故。

2.短路：主变压器短路是导致跳闸的主要原因之一、短路会导致主变压器过电流，超过了压器所能承受的范围，从而引发跳闸。

3.绝缘故障：主变压器的部分零部件如线圈、绝缘子等存在老化、磨损或损坏的情况，会导致绝缘不足，从而引发跳闸。

针对主变跳闸事故，可以采取以下措施：1.加强运行监测：通过安装传感器和监测设备，实时监测主变压器的运行状态，以及负荷、温度、油位等参数，及时发现异常现象并采取措施。

2.完善维护体系：建立完善的主变压器维护体系，定期进行维护检修，包括绝缘检测、油色谱分析、温度测量等，及时发现和处理潜在问题。

3.提高设备质量：选用优质的主变压器产品，并确保设备的安装和调试符合规范要求，提高设备质量和可靠性。

二、线路跳闸事故分析线路跳闸事故指输电线路在正常运行状态下突然跳闸。

其原因主要包括以下几个方面：1.过载：当线路负荷超过其额定容量时，电流过大会导致线路跳闸。

过载可能是由于用电负荷超过了设计容量、设备故障或错误操作等原因引起。

2.短路：线路短路是导致跳闸的常见原因之一、当线路上的两个或多个导体之间发生短路时，电流将迅速增大，超过了线路保护装置能够承受的范围，从而引发跳闸事故。

3.人为操作错误：人为操作错误也是线路跳闸事故的原因之一、例如，误操作保护设备，导致线路跳闸。

针对线路跳闸事故，可以采取以下措施：1.加强运行监测：通过安装线路监测设备，实时监测线路的负荷、电流变化等参数，及时发现异常情况并采取措施。

一、预案目的为有效应对主变跳闸事故，保障电网安全稳定运行，降低事故损失，特制定本预案。

二、适用范围本预案适用于我单位管辖范围内的主变跳闸事故。

三、事故定义主变跳闸事故是指因设备故障、操作失误等原因导致主变从电网中断开，造成供电中断的事件。

四、事故分类1. 设备故障导致的主变跳闸事故；2. 操作失误导致的主变跳闸事故；3. 电网故障导致的主变跳闸事故。

五、事故响应流程1. 事故发现（1）值班人员发现主变跳闸事故时，应立即报告值班长和调度。

（2）值班长接到报告后，应立即启动应急预案，并向上级汇报。

2. 事故处理（1）值班长组织人员进行现场勘查，了解事故原因。

（2）根据事故原因，采取以下措施：① 设备故障：组织专业人员对故障设备进行修复，确保设备恢复正常运行。

② 操作失误：对操作人员进行培训，提高操作技能，防止类似事故再次发生。

③ 电网故障：向调度汇报，请求支援，确保电网安全稳定运行。

3. 事故恢复（1）事故处理完毕后，组织专业人员对设备进行全面检查，确保设备安全稳定运行。

（2）对事故原因进行分析，总结经验教训，完善应急预案。

六、应急措施1. 事故发生后，立即启动应急预案，确保事故得到有效控制。

2. 通知相关部门和人员，做好应急准备工作。

3. 加强对事故现场的监控，确保人员安全。

4. 及时向上级汇报事故情况，请求支援。

5. 组织专业人员对事故原因进行调查，制定整改措施。

七、应急物资及设备1. 应急物资：备品备件、工具、通讯设备、急救药品等。

2. 应急设备：发电机、变压器、电缆等。

八、培训和演练1. 定期组织员工进行应急预案培训和演练，提高员工应对事故的能力。

2. 加强对应急物资和设备的检查和维护，确保其处于良好状态。

九、预案修订本预案由我单位应急管理部门负责修订，必要时可根据实际情况进行调整。

十、附则1. 本预案自发布之日起实施。

2. 本预案的解释权归我单位应急管理部门所有。

一起220kV主变跳闸事故的原因分析及思考[摘要] 介绍了某变电站220kV主变跳闸事故经过。

通过对220kV主变跳闸事故后各种常规试验数据的分析并结合事故前油色谱试验数据初步判断事故发生原因。

通过主变返厂解体后发现，最终判断事故发生原因。

结合此次事故思考各种试验方法对发现设备缺陷的有效性及如何更有效的预防此类事故的发生，减少事故发生率，确保电网运行的安全稳定。

[关键词] 主变压器跳闸分析原因处理1.事故经过2010年6月28日16：04时，220kV某变电站#1主变工频变化量主一、主二差动保护动作、本体非电量重瓦斯保护动作，主变三侧开关跳闸，造成220kV 某站110kVⅠ母及与其相连的4个110kV站失压的A类一般设备事故。

2.事故发生后现场试验过程分析事故发生后，试验人员对主变压器进行了绝缘电阻、变比、直流电阻测试及油色谱气体含量分析等常规预防性试验。

2.1绝缘电阻试验(MΩ)根据《电力设备预防性试验规程》有关规定可以看出，主变压器的整体绝缘电阻符合标准要求，表明主变的整体绝缘性能较好。

2.2变比试验由试验数据明显看出，高压绕组与低压绕组的变比误差在标准范围内，数据合格。

而高压绕组与中压绕组的变比发生了显著的变化，已远远超出了数据合格范围。

由此数据可以初步判定中压绕组出现了故障缺陷。

2.3直流电阻试验为了进一步判断故障原因，还进行了直流电阻试验。

由以上试验数据可以看出高压绕组和低压绕组数据均在合格范围内，没有明显缺陷，中压绕组数据远远超标。

中压绕组A相绕组直流电阻数据远远大于其他两相，可以认为A相绕组可能出现了断线或匝间短路现象，这也与绕组变比试验的数据结果相符。

2.4油色谱气体含量分析在2010年5月27日的绝缘油色谱预防性试验中，发现其油中溶解气体中烃类气体含量都有较大的增加，其中乙炔含量变化最为明显，故对其加强了跟踪分析。

（见图6）从跟踪测试的数据可以看出，该主变压器在2010年5月份时各组分有较大增长。

一起变电站主变保护动作跳闸事件分析变电站主变保护动作跳闸事件是指在电网运行过程中，变电站主变保护装置发生异常，导致主变电压跳闸的事件。

该事件可能是由于故障、误操作、设备老化等多种原因引起的。

首先，要分析主变保护动作跳闸事件的可能成因。

可能的成因包括以下几个方面：1.设备故障：变电站主变保护装置可能存在设备故障，如元件损坏、接触不良等情况，导致保护动作跳闸。

2.短路故障：主变电压跳闸事件可能由于变电站电网中出现短路故障，超过了主变保护装置的额定值，引起保护动作。

3.误操作：变电站运行中的误操作也是主变保护动作跳闸事件的一种原因，包括操作错误、接线错误等。

4.设备老化：变电站设备长时间运行后，可能出现老化、磨损等情况，导致主变保护装置功能失效或不稳定，引发保护动作。

接下来，需要对主变保护动作跳闸事件进行分析，并采取相应的处理措施：1.确定事件成因：首先，要通过检查和测试，确定主变保护装置是否存在故障，排除其他外部因素的影响，确定故障的具体成因。

2.维修和更换设备：如果主变保护装置存在故障，需要及时维修或更换相关设备，确保其正常运行。

3.加强设备维护：对变电站设备进行定期检查和维护，包括对主变保护装置的各个部件进行检测、清洗和维护，提高设备的可靠性。

4.进行操作培训：加强对变电站运行人员的操作培训，提高其操作技能和安全意识，防止误操作引发保护动作跳闸事件的发生。

5.强化监控和报警系统：安装并加强对变电站的监控和报警系统，及时发现和处理可能存在的故障和风险，减少保护动作跳闸事件的发生。

6.加强数据分析和故障预测：通过对变电站的运行数据进行分析，结合现场检查和设备测试结果，进行故障预测和分析，提前采取措施，防止主变保护动作跳闸事件的发生。

总之，对于变电站主变保护动作跳闸事件，应该通过分析事件的可能成因，采取相应的处理措施，包括设备维修和更换、加强设备维护、操作培训、监控和报警系统、数据分析和故障预测等，保障电网运行的稳定性和可靠性。

某主变跳闸事故分析与处理摘要：本文重点分析主变跳闸事故发生的原因，并提出相应的处理措施，以确保类似事故的不再发生。

主要涉及主变运行状态、设备故障、操作失误等方面的分析，并对主变跳闸事故的处理提出建议。

一、事故背景主变跳闸事故发生在次供电过程中，造成供电中断，给正常生产和居民生活带来了很大的影响。

根据现场调查和事故分析，本文对此次事故的原因进行分析，以便日后能够采取相应的措施避免类似的事故再次发生。

二、事故原因分析1.主变运行状态不稳定主变在运行过程中可能会出现电流、电压等参数突然变化的情况，其中一个常见的原因是电力系统的负荷突变。

负荷突变可能导致主变承担过大的负荷，进而使主变过载，甚至导致跳闸。

因此，主变的运行状态需要经常监测，及时发现问题并采取相应的措施调整。

2.设备故障主变跳闸事故的另一个常见原因是设备故障，如主变内部的绝缘损坏、接触不良等。

这些设备故障可能会导致主变过热、短路等问题，从而引发跳闸。

因此，定期对主变进行检修和维护，确保设备处于良好的运行状态，是预防设备故障导致跳闸的重要措施之一3.操作失误操作失误也是主变跳闸事故的一个重要原因。

操作人员在主变运行过程中可能会操作不当，如过载操作、误操作等。

由于操作失误可能导致主变过载、故障，甚至引起跳闸，因此需要加强操作人员的培训和监督，确保他们熟悉操作流程和规范，并遵守相关规定。

三、事故处理.1.事故发生后，首先应立即采取措施确保人员安全，切断供电，并进行安全疏散。

2.当事故发生后，应立即组织专业人员对主变进行检查，确定事故原因，并进行维修。

检查过程中应注意保护现场证据，以便进行进一步分析。

3.撰写详细的事故报告，对事故原因进行详细分析，并提出相应的处理措施和改进建议。

报告应向相关部门和责任人提交，并追踪整改进展情况。

4.加强操作人员的培训与监督，使其熟悉操作规程和安全规定，并增加操作的标准化程度，减少人为失误所导致的事故发生。

5.定期对主变进行检修和维护，保证设备处于良好的运行状态。

为确保主变跳闸事故发生时，能够迅速、有效地进行处置，最大限度地减少事故损失，保障人员生命财产安全，特制定本预案。

二、适用范围本预案适用于公司范围内主变跳闸事故的应急处置工作。

三、事故分类及处理1. 事故分类（1）主变保护动作跳闸（2）主变内部故障导致跳闸（3）外部故障导致主变跳闸2. 事故处理（1）主变保护动作跳闸1）值班人员立即启动应急预案，通知相关岗位人员到位。

2）确认主变保护动作原因，若是保护误动，立即进行手动复位；若是保护正确动作，根据事故情况采取相应措施。

3）对主变进行巡检，确保设备无异常。

4）恢复正常运行后，对事故原因进行分析，总结经验教训。

（2）主变内部故障导致跳闸1）值班人员立即启动应急预案，通知相关岗位人员到位。

2）确认故障原因，若是设备损坏，立即进行抢修；若是其他原因，采取相应措施。

3）对主变进行巡检，确保设备无异常。

4）恢复正常运行后，对事故原因进行分析，总结经验教训。

（3）外部故障导致主变跳闸1）值班人员立即启动应急预案，通知相关岗位人员到位。

2）确认外部故障原因，若是外部设备故障，通知相关部门进行处理；若是其他原因，采取相应措施。

3）对主变进行巡检，确保设备无异常。

4）恢复正常运行后，对事故原因进行分析，总结经验教训。

四、应急响应程序1. 事故发生后，值班人员立即向领导汇报，并启动应急预案。

2. 各相关岗位人员按照预案要求，迅速到位，开展应急处置工作。

3. 事故处理过程中，值班人员负责协调、指挥和调度。

4. 事故处理完毕后，对事故原因进行分析，总结经验教训。

五、应急保障措施1. 加强人员培训，提高应急处置能力。

2. 配备充足的应急物资，确保应急需要。

3. 建立应急通信系统，确保信息畅通。

4. 加强与相关部门的沟通协作，共同应对事故。

六、预案修订本预案自发布之日起实施，如有需要修订，由相关部门提出修订意见，经公司领导批准后进行修订。

七、附则1. 本预案由公司安全生产管理部门负责解释。

水电工程Һ㊀变电运行中跳闸故障分析及处理技术要点杨㊀莉摘㊀要：在电力系统中，变电系统起着至关重要的作用㊂社会对电力的需求不断增大逐渐加重了变电过程的压力，使得变电运行中出现了一些不必要的故障，这些故障影响电力的安全运行，解决变电跳闸问题是当前的关键㊂关键词：变电系统；跳闸故障；故障原因；技术要点一㊁产生跳闸故障的原因（一）线路故障引起跳闸电力系统存在错综复杂的线路，其中就包含一些材料与性质非常特殊的线路，通常安置在位置相对偏远的地方，环境复杂，尽管对人们日常生活的影响较小，但在线路日常维护和管理工作中也容易被忽视，进而造成跳闸故障问题㊂（二）硬件故障引起跳闸由硬件故障引起的跳闸故障主要有以下两种：第一，主变单侧开关跳闸导致的故障，主要是由于该侧所在母线上各支路出现了过流故障，主变过流保护动作，所在母线差动保护动作，跳支路主变单侧开关；第二，主变三侧开关跳闸，如在主变系统中有主变本体瓦斯保护动作，导致主变三侧开关跳闸；或者主变差动保护范围内发生故障，导致主变差动保护动作，引起三侧开关跳闸㊂（三）断路器故障引起跳闸在变电系统中，断电器故障主要指分合闸拒动，出现断电器故障后，如果不能及时排除故障，就会造成较大的负面影响㊂另外，对于在封闭回路中是直流电路，线路中只有一处接地时，就不会对线路的电压差造成影响；如线路中有两处接地，则可能导致断路器故障，接地部位是在同极，可能会使继电器在出口处产生短接，进而引发保护装置而产生误动，如果接地部位是异极，就会出现短路㊂（四）设备老化陈旧引起跳闸一些地区的变电技术还是比较落后的，相关的变电设备还不是很先进，仍然使用的是一些陈旧和老化的变电设备，这些设备在功能上已经不能很好地满足当前社会的需求，不能支撑现代的变电要求，随着电力需求不断地增加，导致变电系统的压力逐渐增加，从而使得变电设备超负荷的工作，长期超负荷的状态就容易出现变电跳闸现象，从而影响整个电路的安全㊂二㊁跳闸故障的技术处理要点分析（一）处理主变低压侧开关跳闸当主变低压侧出现过流保护动作后，应进一步检查设备与保护动作的性质，初步判断故障的类别，同时，对主变保护和线路保护进行检查㊂操作人员应首先根据后台光字牌信息进行分析，然后对保护动作范围内一㊁二次设备进行外观检查㊂主要处理技术方法：对故障点采取隔离措施，将手车开关拉出至试验位置，以恢复其他设备的供电㊂如果是主变低压过电流保护，首先应当将主变低压母线的所有负荷开关全部脱离，然后根据线路的开关顺序进行拉合㊂（二）处理主变三侧开关跳闸对于主变三侧开关的检查过程，有固定的检查顺序㊂就是按照从跳闸的现象开始由整体到局部的顺序对变电站的系统进行检查㊂比如变电运行中因为瓦斯超过限制条件引发了跳闸故障，需要技术人员从对变电器从内部开始检查，再检查外部短路㊁接头接触不良等；当有重气保护现象时，有必要检查变压器本身是否燃烧，并检查继电器中的气体，以避免气体积聚现象㊂经过认真检查，并将发现的问题处理以后，变压器才可以再次投入使用㊂如果在变电运行中出现了呼吸器没有喷油且二次回路也没出现短路或接地的状况，就说明变压器可能出现了变形或是变燃烧㊂变电运行过程中出现差动保护，可能是套管㊁瓦斯继电器发生了故障㊂变电运行过程中如果检查发现瓦斯继电装置中还有残余的气体，需要明确其中残留的气体是否为可燃性气体，防止出现重大的安全事故㊂（三）处理变压器跳闸处理变压器的故障之前，首先应分析其产生故障的原因：第一，通过查看变电运行的保护动作㊁监测信号及相关的故障记录去初步判断变压器的跳闸故障是不是发生在故障区域；第二，通过检查分析变压器的运行情况，观察变压器在跳闸前有无负荷㊁油色或者油温有无异常变化㊁有没有出现瓷套破损或闪络的情况㊁有没有压力释放障碍等情况，从而找到变压器产生故障的原因㊂具体处理原则：发生变压器跳闸故障后需立即查明原因，如备用变压器并未受跳闸影响，就可用备用变压器来保证电力系统的正常运行，然后再对跳闸的变压器进行检修；在检修过程中，需全程监控变压器的温度和负荷的实时变化情况，如温度或电流超过额定值，就须按照短期急救负载的规定对设备进行正确㊁妥善处理㊂（四）保证线路稳定想要解决变电运行中的跳闸现象，需要做好线路的检查，要确保线路的稳定连接，及时对外部线路做出必要的保护措施，防止线路的老化，确保线路连接正常，这样才能避免变电运行中的跳闸故障，也能建设变电线路的损耗，从而提高变电系统的运行效率，保证变电系统的安全运行㊂（五）提升设备风险管控能力需要对经常发生跳闸㊁故障的设备进行重点排查，对全站一㊁二次设备的运行台账㊁缺陷问题熟悉掌握，并对变电系统中存在的潜在风险及隐患进行科学合理的评估，针对性地采取预防性措施，对可能出现的故障进行事故预想和风险演练㊂强化对运维人员专业技能的训练，经常开展针对性专业知识培训，邀请跨班组专家进站开展学习交流活动，资源优势互补，提高专业素质，为电力系统的稳定㊁安全和高效运行提供强有力的后备保障㊂三㊁结语综上所述，变电运行中没有小事，一旦发生故障，将直接影响到变电系统甚至整个电力系统，对日常生活及生产活动产生较大的影响㊂因此，有必要对电网系统运行中出现的跳闸故障的原因进行细致分析，并在此基础上提出相应的技术措施㊂参考文献：［１］李喜荣．试论变电运行跳闸故障及处理技术［Ｊ］．电力设备，２０１７．［２］梁炎．浅谈变电运行中跳闸故障及处理技术要点［Ｊ］．工程技术：全文版，２０１７．作者简介：杨莉，国网河南内乡县供电公司㊂５０２。

变电站主变事故处理方案
一、总则
主变跳闸后，如果全站失压则立即拉开10KV电容器组并汇报,要求转移负荷，以便倒换#1站用电，然后检查跳闸原因，按不同情况分别处理:
1.检查变压器的压力释放器有无喷油现象,油色、油位有无显著变化,有无严重漏油现象。

2.检查瓦斯继电器中有无气体，如有气体，应立即收集气体，根据气体多少、颜色、气味、可燃性等来判断其性质。

3.经以上检查，如未发现任何异常现象，则对瓦斯保护二次回路进行检查，如判断确系二次回路引起跳闸，在取得局总工、主管生产副局长同意后，将瓦斯保护退出后，进行试送电。

二、差动保护
1.检查潜油泵确已全部停止运行。

2.对差动保护范围内所有一次设备进行检查，即差动CT
范围内设备。

3.如经以上检查未发现故障时，应对变压器测量绝缘电阻，直流电阻。

4.查看直流系统有无接地现象。

5.经以上检查后，如判断差动保护动作确属误动，则请示有关领导，退出保护试送一次。

三、后备保护
1.检查失压母线上各线路保护信号动作情况,若有线路保护未动作属保护动作而断路器未跳闸,造成的越级，则应立即拉开拒跳断路器。

2.经检查,若无线路保护信号动作,可能属线路故障,因保护拒动耐起越级，则应在拉开母线上所有的线路断路器后，重新投入变压器，逐一试送各线路以检查出保护拒动线路。

3.上述故障未经查出不得试送电。
