电工职业技能鉴定设施设备清单【模板】以下是电工（初级）职业技能鉴定设施设备清单：材料准备单（每个学生所需器材）序号名称规格型号或技术要求数量备注1 二极管 2CZ 2个2 电阻3 kΩ～10 kΩ 1个3 变压器原220V付9V×2 1台4 导线 BV0.5mm2 2米5 电容 100µF 1个6 松香焊锡丝φ1.5 自制 #7 印刷电路板 220V 40W 1台8 砂纸 5寸 1个9 日光灯 86K12D10 1个10 木台 86K14D10 1个11 单联双控开关φ15 1个12 单联多控开关自制 #13 PVC塑管 8米带配套弯头、接头14 导线各30 BV1.0mm2、BV1.5 mm2 米15 绝缘胶布 500V0.5盘 1块16 灯线 2×0.15/17塑料线 1张17 台虎钳 125~150 1套18 工作台 13001000 1台19 方箱 200200 1个20 划线平台 6001000 1个21 砂轮机 300 1台22 涂料紫色、白粉笔 1台23 电动机三相Y802L－4 1.0kW 1台24 接触器 CJ10－101 1个25 按钮 LA6 5A 4个26 熔断器 RL－15A 3个27 刀开关三极15A 1组28 绑扎线φ1.5 1卷29 二极管 2CZ 2个30 电阻3 kΩ～10 kΩ、300kΩ 各1个31 变压器原220V付9V×2 1台32 导线 BV0.5mm2、BV2.5mm2 各2米33 交流电动机 JSL2 1台34 直流双臂电桥 QJ－44 0.0001－11Ω 1个35 毛坯件铁板A 3 656010、铁板 A 3 404020、45# 千克 1个36 锯条 616015 1支37 直流电动机 Z3－111 1台38 电容50μF 2个39 晶体管 3AX3 1个40 直流稳压电源 WY－21 1个41 低频信号发生器 XFD－6 1台42 电容50μF 2个43 晶体管 3AX3 1个44 低压刀开关 HD－400/3 1个45 记录纸 10张46 电容 0.022µF-20µF 4个47 晶体管 0.22µF 1个48 低压刀开关 3DG 1个49 电阻18 kΩ-1.5 kΩ-10 kΩ 各1个上面是电工（初级）职业技能鉴定所需的设施和设备清单。

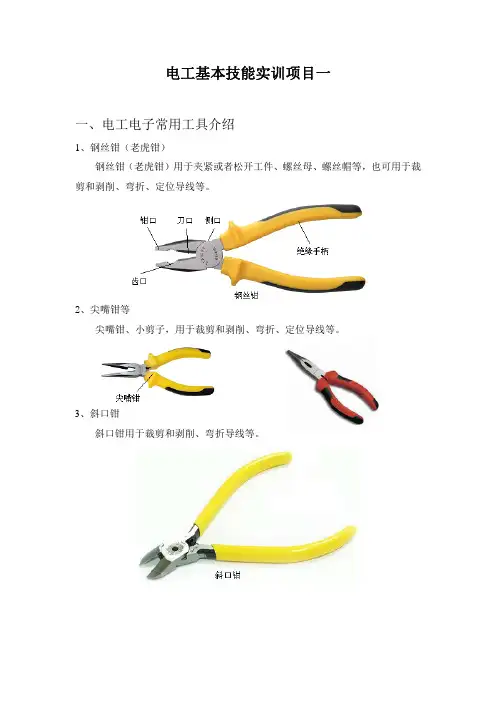

电工基本技能实训项目一一、电工电子常用工具介绍1、钢丝钳（老虎钳）钢丝钳（老虎钳）用于夹紧或者松开工件、螺丝母、螺丝帽等，也可用于裁剪和剥削、弯折、定位导线等。
2、尖嘴钳等尖嘴钳、小剪子，用于裁剪和剥削、弯折、定位导线等。
3、斜口钳斜口钳用于裁剪和剥削、弯折导线等。
4、电钻手电钻——主要由于钻孔，钻头直径一般为4.8-5.0mm。
5、钢板直尺钢板尺经常用于划线、测量距离、裁切面板等。
6、壁纸刀壁纸刀（钩刀）主要用于面板（铝塑板、有机板、塑料板等）的刻划、裁切。
7、电工刀电工刀经常用于裁剪和剥削、弯折、定位导线等。
8、锤子小锤子主要用于敲击物件、锤钉、起钉等组装和安装。
9、热熔胶枪热熔胶枪是一种固定和密封电子器件与电路的常用工具。
主要用于管件、芯片、电路、设备边条缝隙的固定和密封。
一般选择30-60w之间即可。
10、热风枪热风枪用于弯曲或熔接塑胶，清除旧漆及替热缩管加温，以及焊接、镀锡、熔接黏胶及解冻水管。
11、螺丝刀螺丝刀是一种用来拧转螺丝钉以迫使其就位的工具,通常有一个薄楔形头,可插入螺丝钉头的槽缝或凹口内――亦称“改锥”。
主要有一字（负号）和十字（正号）两种。
常见的还有六角螺丝刀，包括内六角和外六角两种。
电动螺丝起子则是由一个塑胶手把外加一个电动棘轮机构。
后者让锁螺丝的铁棒可以顺时针或逆时针空转，借由空转的机能达到促进锁螺丝的效率，而不需逐次将动力驱动器（手）转回原本的位置。
12、扳手扳手是设备安装、装置及设备检修、维修工作中的必需工具，扳手一般有活动扳手、梅花扳手、套筒扳手等，另外有特殊场合使用的各种特殊扳手，如自行车钢丝扳手、辐条扳手、多功能扳手等。
通常能用套筒扳手的地方不用梅花扳手，但需要有足够的空间；能用梅花扳手的地方不用开口扳手，但需要套进去才能拧螺丝；尽量不用活动扳手。
前面的扳手防滑性能好，力矩比较大，后面的扳手比较灵活，但不能用在特别重要的地方像缸盖螺丝等。
13、验电笔验电笔是判断照明电路中的相（火）线和中心（零）线、检验500V以下低压电气设备是否漏电的常用而又方便的工具。
实训项目二电工常用工具的使用一、实训目的l、掌握电工常用工具的组成2、掌握电工常用工具的使用3、掌握电工常用工具的注意事项及安全二、设备与器材l、低压验电器二只2、螺钉旋具二把3、钢丝钳一把4、尖嘴钳一把5、断线钳一把6、剥线钳一把7、电工刀一把8、活络扳手一把三、实训步骤和方法正确使用和维护电工工具，既能提高工作效率和施工质量，又能减轻劳动强度、保证操作安全和延长电工工具的使用寿命。
常用的电工工具包括通用工具、线路安装工具、登高工具和设备装修工具等，这里只介绍通用工具。
通用工具是指一般专业电工都要应用的常用工具装备。
电工所需的通用工具除以下分别介绍的外，尚有手锯、手锤和锉刀等钳工操作的基本工具。
电工常用工具是指一般专业电工都要使用的工具。
1、验电器验电器是用来测定物体是否带电的一种电工常用工具。
(1) 验电器分类验电器分低压和高压两种。
①低压验电器低压验电器又称电笔，测电范围在60 - 500V之间。
低压验电器有钢笔式和螺丝刀式，如图2-1所示。
b)图2-1 低压验电器a) 钢笔式低压验电器 b) 螺丝刀式低压验电器钢笔式低压验电器由氖管、电阻、弹簧、笔身和笔尖组成，如图_2—la所示。
虽然螺丝刀式（又称旋凿式或起子式）验电器的外形与钢笔式不同，但它也是由氖管、龟阻、弹簧等组成，如图2-lb所示。
用电笔验电时、，带电体通过电笔、人体与大地之间形成一个电位差，产生电场，电笔中的氖管在电场作用下就会发光。
使用低压验电器时，必须正确握持低压验电器，照图2-2所示方法使氖管小窗朝向自己，手指或手掌顶住笔尾金属体。
图2-2 低压验电器的握法a）钢笔式握法 b）螺丝刀式握法②高压验电器高压验电器又称高压测电器。
主要用来测量电力输送网络中的高压电。
10kV高压测电器由金属钩、氖管、氖管窗、固紧螺钉、护环和把柄等组成，如图2-3所示。
图2-3 10KV高压验电器使用高压验电器时，应特别注意手握部位不得超过护环，如图2-4所示。
电工实训准备电工实训准备：好好学，别偷懒！一、搞清楚工具，别以为能用螺丝刀修电！说到电工，首先就得有工具，别以为随便拿个螺丝刀就能搞定一切。
你得知道，电工的工具可不止这一两样，什么电工刀、电压测试仪、万用表、绝缘胶带、钳子……统统得准备好。
搞这些东西的时候，要先看看是不是正规的，质量过关的，不然做起来就像吃了半生不熟的饭，吃了不说，还能闹肚子痛呢。
别以为工具能用就行，什么便宜货、山寨版的可千万别碰，拿到手里就差点心里没底。
其实现在很多电工工具都挺好用，价格也不贵，基本上几百块你就能搞定一整套，能用好几年。
只要记住，工具是电工的“命根子”，没它啥都干不了。
很多新手一开始学电工，买工具可马虎了，结果学得一团糟，工具用不惯，操作起来就像是开飞机的菜鸟，方向盘都拿不稳。
别小看这些工具，平时不花点心思学习，到了实训的时候，手忙脚乱地找工具，谁能受得了？二、理论知识要扎实，别把电当成玩具！电工的实训可不只是动手这么简单，背后的理论知识可是要好好捋清楚的。
要知道，电流电压啥的都是有规律可循的，哪能凭运气来做事？你要了解的东西可多了——电路的基本原理、各类电器的工作原理，甚至是电气的安全规范……这些东西都得心里有数。
有人一开始以为，电工就是修修灯泡、接接电线，结果遇到复杂电路一头雾水，学起来费劲不说，还会吓得心跳加速。
电气系统中有很多知识点，像电阻、电流、电压这些概念，得弄明白。
其实就是把这些“看不见摸不着”的东西搞清楚，才能在动手操作时不慌不忙，不会把电当成一个“玩具”，随便乱碰乱接。
你想想，要是你根本不懂怎么接线，弄不好就会有电击危险，到时候出了问题，责任可就大了，谁也不想变成“电击达人”吧？三、实训前的准备，心态最重要！做电工实训，心态真的很重要。
你可能觉得自己学过一些基础，实训一开始就觉得很轻松，结果一到现场，自己都愣住了。
那些看似简单的操作，真的要是手一抖，搞不好就出事，麻烦可不小。
而且啊，电工实训讲求的是专注，光想着要做好，不想着注意细节，最后的结果也许就会很“惨”。
电工基本技能实训一、实训目的二、实训内容三、实训要求3.1 安全要求3.2 工具要求3.3 材料要求四、实训步骤4.1 准备工作4.2 实施实训4.2.1 电路布线4.2.2 电器安装4.2.3 电器维修4.2.4 故障排除五、实训总结一、实训目的电工基本技能实训是为了培养学员在实际工作中掌握和运用电工基本技能，能够正确、熟练地进行电路布线、电器安装、电器维修和故障排除等操作。
二、实训内容实训内容主要包括电路布线、电器安装、电器维修和故障排除等方面的技能训练。
三、实训要求3.1 安全要求在进行实训时，必须严格遵守安全操作规范，戴好防护用具，正确使用工具和设备，确保自己和他人的人身安全。
3.2 工具要求实训所需的工具包括电工工具（如螺丝刀、钳子、电线剥皮钳等）、测量工具（如万用表、电压表等）和安全设备（如绝缘手套、防护眼镜等）。
3.3 材料要求实训所需的材料包括电线、插座、开关、灯具、保险丝等。
四、实训步骤4.1 准备工作在实施实训之前，需要对实验场地进行准备工作，包括清理场地、检查安全设备和工具的完好程度，确保实训环境的安全和整洁。
4.2 实施实训4.2.1 电路布线首先，根据设计要求和实际情况，确定电路布线的方案。
然后，用螺丝刀和剥皮钳等工具将电线连接到插座和开关，并固定好。
4.2.2 电器安装在进行电器安装之前，需要确定电器的安装位置和固定方式。
然后，将电器与电路连接好，并进行必要的调试和测试，确保其正常工作。
4.2.3 电器维修当电器出现故障或需要进行维护时，需要进行相应的维修工作。
首先，使用测量工具测量电器的工作状态和参数，找出问题的原因。
然后，根据具体情况选择合适的修复方法，进行维修工作。
4.2.4 故障排除当电器发生故障时，需要进行故障的排除工作。
首先，根据故障的现象和表现，分析故障的可能原因。
然后，逐步排除可能的故障点，直到找到故障的根本原因，并进行修复。
五、实训总结通过电工基本技能实训，学员能够掌握和运用电工基本技能，能够独立进行电路布线、电器安装、电器维修和故障排除等操作。
电工电子类专业实训基地实训项目与设备配置性方案电工电子类专业实训基地的实训项目与设备配置性方案应根据该专业的培养目标和实践需求而定，以提供学生全面、系统的实训机会，增强他们的实际操作能力和技能。
下面是一个关于电工电子类专业实训基地的实训项目与设备配置性方案的例子。
一、实训项目1.电工基础实训：包括电路图设计、电路元器件的测试与选用、电气控制电路设计等。
2.电气安装与维修实训：包括电气设备的安装调试、故障诊断与修复等。
3.电气自动化控制实训：包括PLC编程与应用、变频器应用、触摸屏应用等。
4.电子技术实训：包括电子元器件测试与选用、电子电路设计与制作、嵌入式系统开发等。
5.电机与电器实训：包括电机选型与控制、电器设备保养与检修等。
6.新能源技术实训：包括太阳能光伏发电系统、风能发电系统的设计与应用、储能技术的应用等。
7.电力系统实训：包括电力传输与配电系统的设计与运行、电网安全与规划等。
1.实验室设施建设：包括实训工作台、工具柜、仪器台、教学演示设备等。
2.动力设备：包括电机、发电机、变压器、电力传动装置等。
3.测试仪器：包括示波器、万用表、热像仪、绝缘电阻测试仪等。
4.电气控制设备：包括PLC控制器、变频器、电气元器件等。
5.电子实验设备：包括逻辑分析仪、信号发生器、电路板、焊接台等。
6.新能源实验设备：包括太阳能光伏板、风力发电机组等。
7.仿真软件：包括电路仿真软件、PLC编程软件、嵌入式开发软件等。
以上是一个关于电工电子类专业实训基地的实训项目与设备配置性方案的例子，具体的项目和设备配置应根据实际情况进行调整和补充。
这样的实训基地可以提供给学生一个真实的实践环境，使他们能够学以致用，为将来的工作做好准备。
电工实训指导书一、实训课题：电工训练项目一：1、点动控制线路的安装2、连动控制线路的安装3、点动与连续运行控制线路的安装。
（选做）项目二：1、电动机接触器联锁正反转控制线路的安装2、电动机双重联锁正反转控制线路的安装（选做）二、实训时间安排第十七周周一：布置实训任务周二：查找资料周三：查找资料周四：实训项目一周五：实训项目一第十八周周一：实训项目二周二：实训项目二周三：上交材料周四：考核周五：考核三、实训目的（1）掌握电工实训的基础知识、注意事项和基本操作方法（2）掌握电工安全常识（3）能正确使用常用电工工具，正确使用各种电工仪表（4）掌握电工布线技术（5）能安装和维修各个电路（6）培养学生的学习兴趣，提高学生的动手操作能力（7）使学生养成在学习中相互配合，团结协作的习惯。
（8）加强安全教育，使学生养成良好的安全操作习惯。
四、学生技能训练知识准备1．电工基础的理论知识2．常用电工工具的正确使用五、实训所需材料清单1．各种电工工具（测电笔、十字螺丝刀、一字螺丝刀、电工刀、剥线钳、斜口钳、尖嘴钳），各种材料（导线、带有漏电保护的三相四线制电源操作台）2．电器元件（三相电动机、组合开关、交流接触器、按钮、端子板、热继电器、时间继电器）3．电工仪表（万用表）六、实训工艺规范要求1．导线连接的工艺要求（1）电接触良好（2）机械强度足够（3）接头美观2．使用仪表的工艺要求（1）万用表①正确选择量程②正确进行读数七、技能训练步骤和操作要领1．按元器件明细表将所需器材配齐并检验元件质量2. 在控制板上按图电器布置图安装除电动机以外的所有电器元件3. 按接线图走线方法进行板前明线布线4. 按图检验控制板布线的正确性5. 接通电源、电动机等控制板外部的导线6. 经教师检查后，通电7. 拆去外接线，评分八、实训安全要求及处置预案1．.准备好各种电工专用工具2．检验元件质量应在不通电的情况下，用万用表检查各触点的分、合情况是否良好。
附件1、电工考核实操室考核项目的设备清单第一部分：电工考核设备情况THWD-1D型维修电工技能实训考核装置网孔板、两面四组型,合共六套.1.单工位网板尺寸为：600mm×700mm2.外形尺寸：1430mm×1050mm×1600mm一、概述“THWD-1D型维修电工技能实训考核装置”主要由实训桌和网孔板组成.学生通过实训线路进行元器件的布局安装,接线全部由学生自行完成,有利于培养学生的动手能力和操作技能.实训项目可自行确定,根据所选的项目选择相应的元器件,也可作为电工考证的考核设备.二、技术参数1.输入电压：三相四线制380V±10% 50HZ2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%25℃海拔＜4000m3.装置容量：＜3kVA4.外形尺寸：1430mm ×1050mm ×1600mm三、基本配置1.总电源控制在考核室设置有一个总电源开关,具有漏电保护功能,当漏电电流达30mA时,保护装置动作,并安装符合标准的电气线路到各考核台.2.电网电压指示设有450V指针式交流电压表1只,通过切换开关可分别指示电网输入的三相线电压3.三相电源输出为每个工位单独提供三相四线交流电源输出；设有急停按钮,按下立即切断三相电源输出4.直流电源提供220V/0.5A励磁电源一路提供0～230V/2A可调直流电源,并配有直流仪表显示,精度1级5.整流二极管四个工位都提供四只1N5408整流二极管,用于整流和电机能耗制动6.网孔板每个工位提供一张网孔板共4张,尺寸为：600mm ×700mm ,为挂件式,实训时挂在控制屏的上下两根方管上,可方便拿下,有利于元气件的安装和布局7.实训桌实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方,并设有锁紧轮子,便于移动和固定第二部分：各相关考核模块的详细配置一民居供电与照明装置3套考核项目1、日光灯照明与两控一灯一插座线路设备器材配置明细表注：安装底板尺寸：700mm×600mm×15mm考核项目2、三相四线电度表带电流互感器供电线路3套设备器材配置明细表注：安装底板尺寸：700mm ×600mm×15mm二电工仪表测量与应用考核项目1、万用表使用及测试与钳形电流表测量3套设备器材配置明细表注：安装底板尺寸：700mm×600mm×15mm考核项目2、兆欧表及接地电阻测试仪表与使用测量3套设备器材配置明细表注：安装底板尺寸：700mm×600mm×15mm三电力拖动控制考核项目1、电动机点动、连动控制线路2套设备器材配置明细表注：安装底板尺寸：700mm×600mm×15mm考核项目2、电动机异地控制线路接线2套设备器材配置明细表注：安装底板尺寸：700mm×600mm×15mm考核项目3、双重联锁正、反转线路2套设备器材配置明细表注：安装底板尺寸：700mm×600mm×15mm四电动机控制电路分析考核项目1、Y——△降压起动控制线路2套设备器材配置明细表注：安装底板尺寸：700mm×600mm×15mm考核项目2、自耦降压起动控制线路板2套设备器材配置明细表注：安装底板尺寸：700mm×600mm×15mm考核项目3、绕线式异步电动机控制线路板2套设备器材配置明细表注：安装底板尺寸：700mm×600mm×15mm。
