HP圆锥破碎机液压图

油泵泵油能力降低或主溢流阀出现故障
14
© Metso Minerals, Inc. 2003
Operating guidelines v_7 may 2005
9 – 监测润滑油的状况 润滑油的清洁度
每日检查油箱滤网上的杂质有助于预报即将发生的故障。该滤网应始终 保持干净清洁
15
© Metso Minerals, Inc. 2003
Operating guidelines v_7 may 2005
9 – 监测润滑油的状况 : 呼吸器的清洁度
干净的水平轴呼吸器和油箱呼吸器让破碎机和油箱保持与大气相同的 压力，保证破碎机的正常呼吸。这些呼吸器应至少每星期清理一次
16
© Metso Minerals, Inc. 2003
Operating guidelines v_7 may 2005
18
© Metso Minerals, Inc. 2003
Operating guidelines v_7 may 2005
11 – 及时更换衬板
最迟当调整帽高度降到50毫米时立即更换衬板
测量调整帽底部与调整环上部之间的距离，这可以作 为下次衬板更换的参考
太迟了 !!
19
© Metso Minerals, Inc. 2003
HP300圆锥破碎机 操作指南
1- 检查破碎机排矿口
定锥衬板
检查破碎机的排矿口需要在其空载运转时进 行。用一根结实的软绳系住铅块，慢慢的放 入破碎腔，然后再取出来测量其压缩过后的 厚度，这个尺寸就是破碎机的排矿口。
动锥衬板
破碎机排矿口 小窍门: • 在破碎腔里的矿石刚刚排完的时候放入铅块，因这时动锥转速很慢。 • 不能使用锌块，因其太硬。 • 也可以用易拉罐或使用过的油滤芯代替铅块。

操作指南
第3章
3.1 新破碎机启动前的检查表
启动破碎机前的检查
满意
1. 破碎机的动锥衬板和定锥衬板之间 运输时加的木楔是否去掉
2. 已检查破碎机排料口为 mm(")
3. 三角皮带的张紧和 或联轴器的校正
4. 传动轴轴套油槽和驱动装置位置的相互关系
5. 如果偏心套组件在运输中松动 检查大齿轮和小齿轮齿隙
16") 见第 5 章破碎机皮带轮安装 5. 进行最后一次检查 确定破碎机内和上
面没有工具或机械障碍物 所有的接头 和紧固件都己紧固好 没有漏油现象并 且不存在其它妨碍破碎机启动的因素
6. 用手盘动传动轴 检查动锥和定锥衬板 是否相碰 是否有其它机械障碍 如果 相碰 参见本章后面的有关定锥调整的 说明
详细记录名称和牌号
商标
牌号
c. 管路按工厂图纸安装
d. 过滤器 冷却器 浸没式加热器 压力开关 温度开关和传动轴空
气呼吸器等辅助设备已安装好
e. 报警系统(压力开关 温度开关的接线)己按接线图接好
f. 安全阀 如果提供 和管道的位置正确
g. 泵的转动方向正确
h. 管道与泵连接正确
i 过滤器已经排气(如果提供)
j. 破碎机和油箱通气罩安装正确
k. 给油和回油管线己清洗干净
10. 所有调整环加油器都已经装入推荐的润滑脂
不满意
HP100/200/300/400/500 圆锥破碎机使用手册 3-1
第 3 章 操作指南
11. 液压
a. 校对液压站油箱中液压油的商标及牌号 检查油箱中的油位
详细记录名称和牌号
商标
牌号

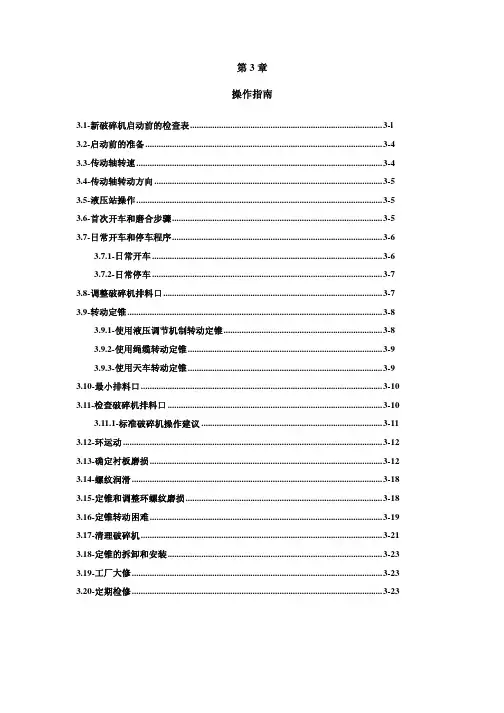

第3章
操作指南
3.1-新破碎机启动前的检查表 ...................................................................................... 3-l 3.2-启动前的准备 ..........................................................................................................3-4 3.3-传动轴转速 ..............................................................................................................3-4 3.4-传动轴转动方向 ......................................................................................................3-5 3.5-液压站操作 ..............................................................................................................3-5 3.6-首次开车和磨合步骤 ..............................................................................................3-5 3.7-日常开车和停车程序 ..............................................................................................3-6

PYH系列高效圆锥破碎机上海多灵沃森机械设备有限公司独家生产的强势系列产品概述中英合资上海多灵沃森机械设备有限公司是设计、生产和销售破碎机系列产品和矿山、采石成套设备的专业公司。

公司在引进和开发设计的基础上，生产国内独有的达到世界先进的Nordberg公司HP系列圆锥破碎机技术性能指标的PYH系列高效液压圆锥破碎机、国内独有的具有比国内其它同类机器同规格型号更大进料尺寸和高出近一倍制砂能力的PLC系列立轴冲击式破碎机、大型复摆颚式破碎机PE-1200x1500和国内最大型的PE-1400x1800、国内独有的引进英国技术的新型YPJ系列四轴承圆振动筛、高产新型椭圆振动筛、专利生产的PWC-B系列低转速多腔型冲击式破碎机、具有二个专利结构的PCC系列单段冲击锤式破碎机和远销国外的石龙系列移动式破碎筛分成套机组。

PYH系列液压高效圆锥破碎机采用了“偏心轴套绕定轴旋转”的独特专利设计，取代了传统的主轴旋转结构，大大增强了零部件的强度；采用迷宫式密封取代传统的水封、油脂密封、压缩空气密封，从根本上消除油水混合等常见故障；采用先进的粒间层压破碎原理取代传统的单颗粒破碎原理，实现对物料的选择性破碎，显著提高了产品细料比例和立方体含量；配置大功率电动机取代传统的小功率电动机，以符合世界上最先进的高能圆锥破碎机理论的实际使用情况体现出能以该系列中小规格的产品达到传统的大一规格产品的成品料产量；不同于传统型的独特的破碎机腔型设计，使机器只需通过简单的动锥和定锥衬板的更换就能实现由粗到细的各种腔型的互换；液压调节排料口和过载保护使破碎机运转水平得到很大提高，使维修更简单、操作更方便、停工时间更短；有别于传统的单颗粒破碎原理的运用，在料层保护下，衬板的磨耗更低、使用寿命更长；类同的结构设计、相同的先进破碎原理和理论的运用、合理而恰当的参数选择使PYH系列圆锥在各方面包括最终性能指标都接近和达到Nordberg公司的HP系列圆锥破碎机，同时又能以远比进口机器低廉的价格满足市场的要求。

圆锥破碎机按照使用范围，分为粗碎、中碎和细碎3种。

粗碎圆锥破碎机又叫旋回破碎机。

中碎和细碎圆锥破碎机又称菌形圆锥破碎机。

（一）旋回破碎机按照排矿方式的不同，旋回破碎机又分为侧面排矿和中心排矿2种。

前者因易阻塞而不再生产，目前生产的均是中心排矿式旋回破碎机。

A 中心排矿式旋回破碎机这种破碎机的构造（见图3.3．I），主要是由工作机构、传动机构、调整装置、保险装置和润滑系统等部分组成。

图3-3-1 中心排矿式900/150旋回破碎机l-锥形压食；2-锥形鳜帽：3-lj!形键：4-衬套；5-锥形衬套；6-支承环：7—镁紧板；8一螺帽；9一横梁；io-Bl定圆锥；11. 33一衬扳；12-挡油环：13-I卜推圆盘；14-下机架；J5-大圆锥齿轮；16-护饭；17-小圆锥齿轮；18-三角皮带轮；19-弹性联轴节；20-传动轴；21-机架下盖；22—偏心轴套；23-衬套；24-巾心套筒；25-筋板；26-护板；27-压盖；28—30-密封套环；3J-生轴；32-可动圆锥3.3 圆锥破碎机旋回破碎机的工作机构是由可动圆锥32（即破碎锥）和固定圆锥10（即中部机架）构成。

矿石就是在可动锥和固定锥形成的空间（即破碎腔）里被破碎的。

固定锥的工作表面镶有锰钢衬板II，衬板与中部机架之间必须采用锌合金（或水泥）浇铸。

可动锥为一个正立的截头锥体，外表面装有锰钢衬板33，为使衬板与锥体紧密结合，两者之间必须浇铸锌合金，衬板上端需用螺帽8 压紧。

为了防止螺帽松动，还在螺帽上装有锁紧板7。

可动锥装在主轴31（竖轴）上面。

主轴·般采用45—50 号钢，大型破碎机可用合金钢（24CrMoV和35SiMn2MoV 等材料）制作。

主轴的上端部通过锥形螺帽2（开口螺母）、锥形压套I、衬套4和支承环6等装置(见图3-3'-2)悬挂在横梁9当中，主轴和可动锥的整个重量由横梁中的锥形轴承来支承。

衬套4'F端与锥形衬套5的图3-3．．2排矿几的调整装置l-锥形匪套；2-锥形螺帽；3-11l彤铤；4-衬套：5-锥形衬套：6一支承环内表面都是圆锥面，故能保证衬套沿支承环与锥形衬套滚动，满足了主轴运动的要求。
