单缸液压圆锥破碎机

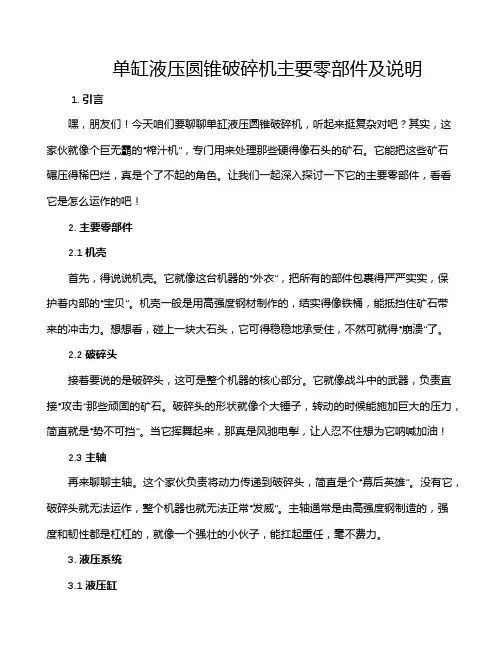

单缸液压圆锥破碎机主要零部件及说明1. 引言嘿，朋友们！今天咱们要聊聊单缸液压圆锥破碎机，听起来挺复杂对吧？其实，这家伙就像个巨无霸的“榨汁机”，专门用来处理那些硬得像石头的矿石。

它能把这些矿石碾压得稀巴烂，真是个了不起的角色。

让我们一起深入探讨一下它的主要零部件，看看它是怎么运作的吧！2. 主要零部件2.1 机壳首先，得说说机壳。

它就像这台机器的“外衣”，把所有的部件包裹得严严实实，保护着内部的“宝贝”。

机壳一般是用高强度钢材制作的，结实得像铁桶，能抵挡住矿石带来的冲击力。

想想看，碰上一块大石头，它可得稳稳地承受住，不然可就得“崩溃”了。

2.2 破碎头接着要说的是破碎头，这可是整个机器的核心部分。

它就像战斗中的武器，负责直接“攻击”那些顽固的矿石。

破碎头的形状就像个大锤子，转动的时候能施加巨大的压力，简直就是“势不可挡”。

当它挥舞起来，那真是风驰电掣，让人忍不住想为它呐喊加油！2.3 主轴再来聊聊主轴。

这个家伙负责将动力传递到破碎头，简直是个“幕后英雄”。

没有它，破碎头就无法运作，整个机器也就无法正常“发威”。

主轴通常是由高强度钢制造的，强度和韧性都是杠杠的，就像一个强壮的小伙子，能扛起重任，毫不费力。

3. 液压系统3.1 液压缸说到液压系统，咱们必须提到液压缸。

它就像机器的“心脏”，负责调节破碎头的上下运动。

想象一下，液压缸像个有耐心的舞者，轻轻地推动破碎头，让它在矿石上施展“绝技”。

通过调节压力，液压缸能让破碎头在不同的工作条件下保持最佳状态，真是个“聪明”的家伙！3.2 控制系统最后，要说说控制系统。

这个系统就像机器的大脑，负责控制整个操作过程。

通过各种传感器和控制面板，操作员能够随时掌握机器的运行状态，简直是无所不能！在这个系统的帮助下，破碎机能高效运作，不会出现意外情况，保障了生产的顺利进行。

4. 小结好了，朋友们，今天咱们就聊到这里。

单缸液压圆锥破碎机的每个零部件都是精密设计的，彼此配合得天衣无缝，让整个机器发挥出巨大的破碎能力。

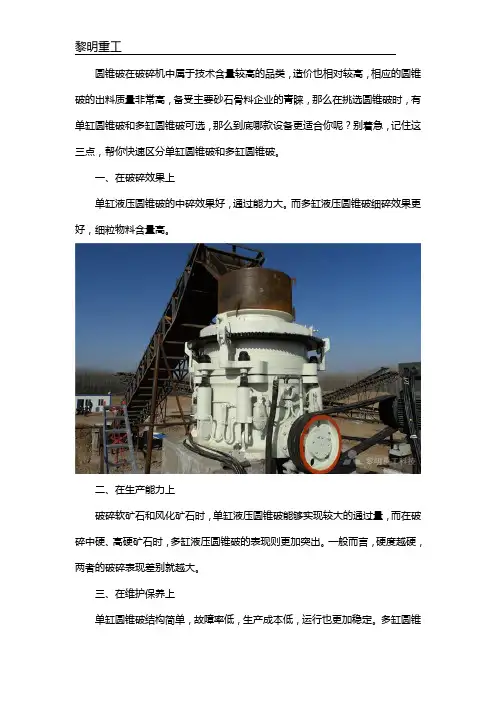

圆锥破在破碎机中属于技术含量较高的品类，造价也相对较高，相应的圆锥破的出料质量非常高，备受主要砂石骨料企业的青睐，那么在挑选圆锥破时，有单缸圆锥破和多缸圆锥破可选，那么到底哪款设备更适合你呢？别着急，记住这三点，帮你快速区分单缸圆锥破和多缸圆锥破。

一、在破碎效果上
单缸液压圆锥破的中碎效果好，通过能力大。

而多缸液压圆锥破细碎效果更好，细粒物料含量高。

二、在生产能力上
破碎软矿石和风化矿石时，单缸液压圆锥破能够实现较大的通过量，而在破碎中硬、高硬矿石时，多缸液压圆锥破的表现则更加突出。

一般而言，硬度越硬，两者的破碎表现差别就越大。

三、在维护保养上
单缸圆锥破结构简单，故障率低，生产成本低，运行也更加稳定。

多缸圆锥
破的所有零件都可以从顶部或侧面拆装和维护，日常更换更加方便。

实际上，单缸和多缸圆锥破都属于高性能破碎机。

相比单缸，多缸圆锥破在结构性能、维修保养这些等面更占优势，但价格也会偏高一些。

具体如何选择，您可以综合考虑以上的这些因素。

设备简介IntroductionThe company's new high-capacity HD series single-cylinder hydraulic cone crusher is widely used in construction, mining, building materials, metallurgy, water conservancy and other fields due to its high performance, high efficiency, high reliability and high cost performance. Changed the concept of fine crushing, using advanced laminating crushing technology to make the broken particles fine and uniform. High degree of automation, suitable eccentricity, through the discharge opening and automatic uniform feeding setting, the raw material is in the specially designed crushing cavity, and the layer is compressed and broken.本公司新型高产能的HD 系列单缸液压圆锥破碎机由于其高性能、高效益、可靠性强、性价比高，广泛用于建筑、矿山、建材、冶金、水利等领域。

改变了细碎破碎的概念，采用先进的层压破碎技术，使破碎颗粒细小均匀。

自动化程度高，合适的偏心距，通过排料口及自动均匀的给料设定，原料在特殊设计的破碎腔内，得到层状压缩破碎。

SINGLE CYLINDER HYDRAULIC CONE CRUSHERHD单缸液压圆锥破碎机定锥衬板破碎壁止推盘架体护板传动部摩擦盘架体护板Body PlateTcone linerBroken WallPush DiscBody guardDriveFriction disk盖帽主轴躯体防尘圈架体衬套偏心套主轴衬套柱塞Block a shot上部轴承Upper bearingsPrinciple axisBodyDust ringBody BushingEccentric sleeveSpindle BushingPlunger结构组成Structural Composition1.特殊的破碎腔型、合理的偏心量，理想的摆频及层压缩破碎带来更高的产量，更大的破碎比，更优的粒形。

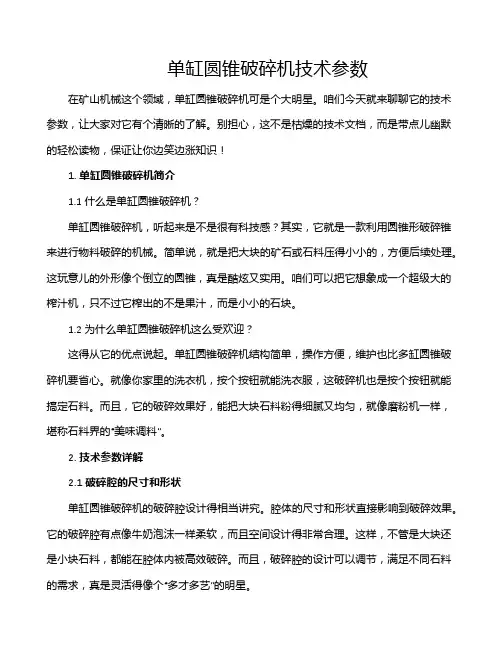

单缸圆锥破碎机技术参数在矿山机械这个领域，单缸圆锥破碎机可是个大明星。

咱们今天就来聊聊它的技术参数，让大家对它有个清晰的了解。

别担心，这不是枯燥的技术文档，而是带点儿幽默的轻松读物，保证让你边笑边涨知识！1. 单缸圆锥破碎机简介1.1 什么是单缸圆锥破碎机？单缸圆锥破碎机，听起来是不是很有科技感？其实，它就是一款利用圆锥形破碎锥来进行物料破碎的机械。

简单说，就是把大块的矿石或石料压得小小的，方便后续处理。

这玩意儿的外形像个倒立的圆锥，真是酷炫又实用。

咱们可以把它想象成一个超级大的榨汁机，只不过它榨出的不是果汁，而是小小的石块。

1.2 为什么单缸圆锥破碎机这么受欢迎？这得从它的优点说起。

单缸圆锥破碎机结构简单，操作方便，维护也比多缸圆锥破碎机要省心。

就像你家里的洗衣机，按个按钮就能洗衣服，这破碎机也是按个按钮就能搞定石料。

而且，它的破碎效果好，能把大块石料粉得细腻又均匀，就像磨粉机一样，堪称石料界的“美味调料”。

2. 技术参数详解2.1 破碎腔的尺寸和形状单缸圆锥破碎机的破碎腔设计得相当讲究。

腔体的尺寸和形状直接影响到破碎效果。

它的破碎腔有点像牛奶泡沫一样柔软，而且空间设计得非常合理。

这样，不管是大块还是小块石料，都能在腔体内被高效破碎。

而且，破碎腔的设计可以调节，满足不同石料的需求，真是灵活得像个“多才多艺”的明星。

2.2 给料粒度和排料粒度你知道吗？单缸圆锥破碎机的给料粒度通常在150500毫米之间，这样的范围让它对大部分石料都能驾轻就熟。

排料粒度则可以调节，一般来说，可以从10到40毫米。

简单来说，给料粒度越大，它就能处理越大的石料。

而排料粒度的调节，就像你在做菜时加点盐和胡椒，控制石料的细度，使得产品达到理想的效果。

3. 性能指标与应用3.1 破碎能力与功率破碎能力，就是这台机器能处理多少石料。

单缸圆锥破碎机的破碎能力可不小，通常能达到几十吨到几百吨每小时。

功率方面，通常在75300千瓦之间。

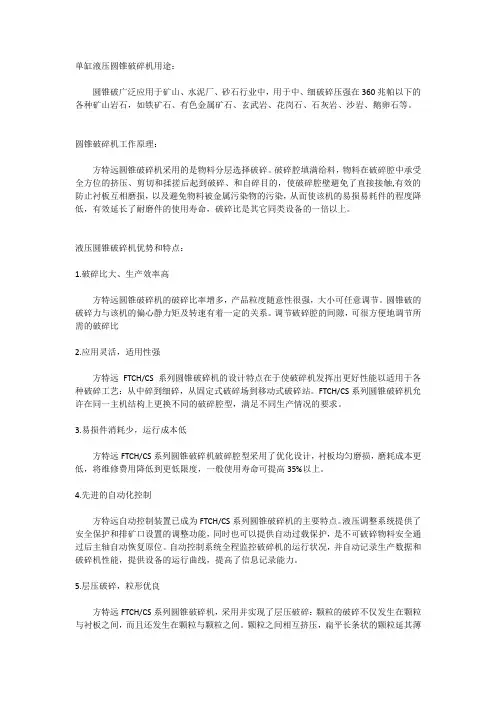

单缸液压圆锥破碎机用途：圆锥破广泛应用于矿山、水泥厂、砂石行业中，用于中、细破碎压强在360兆帕以下的各种矿山岩石，如铁矿石、有色金属矿石、玄武岩、花岗石、石灰岩、沙岩、鹅卵石等。

圆锥破碎机工作原理：方特远圆锥破碎机采用的是物料分层选择破碎。

破碎腔填满给料，物料在破碎腔中承受全方位的挤压、剪切和揉搓后起到破碎、和自碎目的，使破碎腔壁避免了直接接触,有效的防止衬板互相磨损，以及避免物料被金属污染物的污染，从而使该机的易损易耗件的程度降低，有效延长了耐磨件的使用寿命，破碎比是其它同类设备的一倍以上。

液压圆锥破碎机优势和特点：1.破碎比大、生产效率高方特远圆锥破碎机的破碎比率增多，产品粒度随意性很强，大小可任意调节。

圆锥破的破碎力与该机的偏心静力矩及转速有着一定的关系。

调节破碎腔的间隙，可很方便地调节所需的破碎比2.应用灵活，适用性强方特远FTCH/CS系列圆锥破碎机的设计特点在于使破碎机发挥出更好性能以适用于各种破碎工艺：从中碎到细碎，从固定式破碎场到移动式破碎站。

FTCH/CS系列圆锥破碎机允许在同一主机结构上更换不同的破碎腔型，满足不同生产情况的要求。

3.易损件消耗少，运行成本低方特远FTCH/CS系列圆锥破碎机破碎腔型采用了优化设计，衬板均匀磨损，磨耗成本更低，将维修费用降低到更低限度，一般使用寿命可提高35%以上。

4.先进的自动化控制方特远自动控制装置已成为FTCH/CS系列圆锥破碎机的主要特点。

液压调整系统提供了安全保护和排矿口设置的调整功能，同时也可以提供自动过载保护，是不可破碎物料安全通过后主轴自动恢复原位。

自动控制系统全程监控破碎机的运行状况，并自动记录生产数据和破碎机性能，提供设备的运行曲线，提高了信息记录能力。

5.层压破碎，粒形优良方特远FTCH/CS系列圆锥破碎机，采用并实现了层压破碎：颗粒的破碎不仅发生在颗粒与衬板之间，而且还发生在颗粒与颗粒之间。

颗粒之间相互挤压，扁平长条状的颗粒延其薄弱断面折断，每个岩石颗粒在破碎腔型中得到多次破碎。

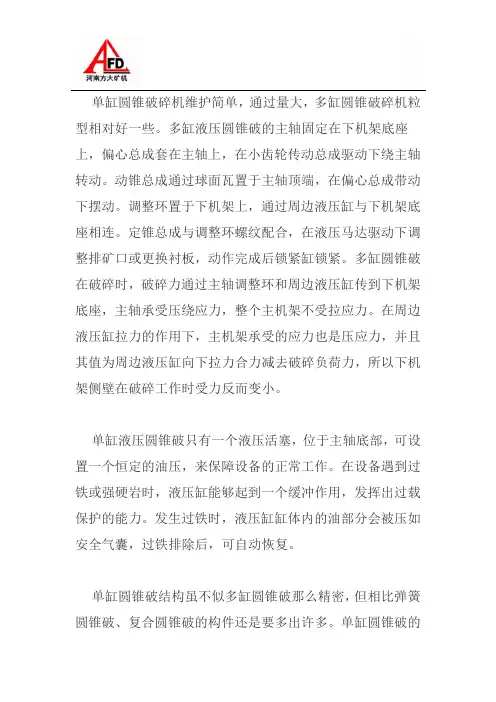

单缸圆锥破碎机维护简单，通过量大，多缸圆锥破碎机粒型相对好一些。

多缸液压圆锥破的主轴固定在下机架底座上，偏心总成套在主轴上，在小齿轮传动总成驱动下绕主轴转动。

动锥总成通过球面瓦置于主轴顶端，在偏心总成带动下摆动。

调整环置于下机架上，通过周边液压缸与下机架底座相连。

定锥总成与调整环螺纹配合，在液压马达驱动下调整排矿口或更换衬板，动作完成后锁紧缸锁紧。

多缸圆锥破在破碎时，破碎力通过主轴调整环和周边液压缸传到下机架底座，主轴承受压绕应力，整个主机架不受拉应力。

在周边液压缸拉力的作用下，主机架承受的应力也是压应力，并且其值为周边液压缸向下拉力合力减去破碎负荷力，所以下机架侧壁在破碎工作时受力反而变小。

单缸液压圆锥破只有一个液压活塞，位于主轴底部，可设置一个恒定的油压，来保障设备的正常工作。

在设备遇到过铁或强硬岩时，液压缸能够起到一个缓冲作用，发挥出过载保护的能力。

发生过铁时，液压缸缸体内的油部分会被压如安全气囊，过铁排除后，可自动恢复。

单缸圆锥破结构虽不似多缸圆锥破那么精密，但相比弹簧圆锥破、复合圆锥破的构件还是要多出许多。

单缸圆锥破的主轴也颇具特色，成阶梯状，而动锥正好套在主轴上，随主轴上下移动，实现扎破壁间隙的调整。

相比单缸圆锥破，主轴固定式液压HP型和MP型圆锥破的破碎力大、破碎频率高、坡度缓，破碎产品成品率和粉矿含量高。

一、成品粒形优异多缸液压圆锥破碎机通过采用粒间层压原理设计的特殊破碎腔及与之相匹配的转速，取代传统的单颗粒破碎原理，实现对物料的选择性破碎，显著提高了产品细料比例和立方体含量，极大程度上减少了针片状物料。

二、破碎力度大多缸液压圆锥破碎机在设计中采用固定主轴、小球面轴互等的优化结构，使液压圆锥破碎机的额定功率和通过能力大大提高，提高了破碎比的同时，也使得该多缸液压圆锥破碎机的生产效率有了很大的提升。

三、耐磨性高所有部件均采用高锰钢制作，如破碎壁、轧臼壁等，加之破碎腔型的改变和层压破碎时料层的保护，大大降低多缸液压圆锥破碎机的磨耗，一般使用寿命相比老式圆锥破提高35%-82%。

单缸圆锥破碎机参数
单缸圆锥破碎机是一种多功能全自动选矿设备，它的特点是采用了单缸圆锥破碎原理，可以进行破碎，筛分，并具有良好的混合性能。

1. 破碎粒度：10 mm-25 mm；
2.破碎室容积：2.2-7.6m³；
3. 破碎速度：400-550 r/min；
4.润滑系统：恒压润滑油；
5.总功率：200kW-315kW；
6.供电：三相四线400V/50HZ；
7. 出料口尺寸：小口2-4mm，中口4-8mm，大口8-20mm，特大口20-25mm；
8.噪音：≤70dB(A)；
9.重量：约12-25吨。

单缸圆锥破碎机具有简单操作，高工作效率，润滑系统良好，维修方便，低噪音，功耗低，生产环境优良，使用寿命长，结构紧凑，易于移动等优点，且经久耐用，具有良好的经济效益，是矿山、冶炼厂、建筑工程等领域不可缺少的一种关键设备。

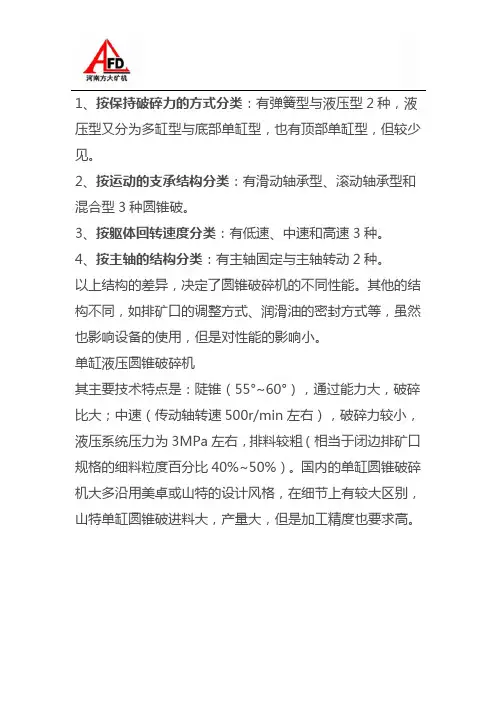

1、按保持破碎力的方式分类：有弹簧型与液压型2种，液压型又分为多缸型与底部单缸型，也有顶部单缸型，但较少见。

2、按运动的支承结构分类：有滑动轴承型、滚动轴承型和混合型3种圆锥破。

3、按躯体回转速度分类：有低速、中速和高速3种。

4、按主轴的结构分类：有主轴固定与主轴转动2种。

以上结构的差异，决定了圆锥破碎机的不同性能。

其他的结构不同，如排矿口的调整方式、润滑油的密封方式等，虽然也影响设备的使用，但是对性能的影响小。

单缸液压圆锥破碎机其主要技术特点是：陡锥（55°~60°），通过能力大，破碎比大；中速（传动轴转速500r/min左右），破碎力较小，液压系统压力为3MPa左右，排料较粗（相当于闭边排矿口规格的细料粒度百分比40%~50%）。

国内的单缸圆锥破碎机大多沿用美卓或山特的设计风格，在细节上有较大区别，山特单缸圆锥破进料大，产量大，但是加工精度也要求高。

固定轴多缸高速圆锥破碎机其主要技术特点是：缓锥（45°~50°），高速（传动轴转速750r/min左右），破碎力较大（液压系统压力为17MPa 以上）；排料细（相当于闭边排矿口规格的细料粒度百分比75%~80%）；通过量较大。

由于转速高，故磨损快，密封件易损坏，而碗形支撑较高，要求系统85%以上满腔给料。

转动轴多缸中速圆锥破碎机它也是一种多缸圆锥破碎机，液压系统压力为13MPa左右，破碎力较大，采用滑动轴承支承，主轴类似于西蒙斯转动。

其碗形瓦支承在排矿口附近，不必要求85%以上满腔即可使用；中速运行，不仅密封可靠，而且易损件磨损慢。

相比同类型的高速多缸圆锥破碎机，其躯体底径大，故机器质量大，而处理能力相仿，但排矿口下的细料粒度百分比较低，为65%~70%。

单缸液压圆锥破碎机集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]本科毕业设计（论文）题目：单缸液压圆锥破碎机学号：姓名：徐聪班级： 09机自A3专业：机械制造及自动化学院：机电学院入学时间：2009指导教师：姜馨日期： 2013年4月23 日毕业设计（论文）独创性声明本人所呈交的毕业论文是在指导教师指导下进行的工作及取得的成果。

除文中已经注明的内容外，本论文不包含其他个人已经发表或撰写过的研究成果。

对本文的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。

作者签名：日期：单缸液压圆锥破碎机摘要国内使用的圆锥破碎机类型很多,但常见的还是传统的单缸液压圆锥破碎机。

单缸液压圆锥破碎机的出现已有80多年的历史,经过人们长期的实践和不断完善与改进,其结构型式和机构参数日臻合理, 结构简单、制造容易、工作可靠、维修方便，故在冶金、矿山、建材、化工、煤炭等行业使用非常广泛。

随着现代化的发展，各工业部门对破碎石的需求进一步增长，研究单缸液压圆锥破碎机具有很重要的意义。

本毕业设计主要是为满足生产需求：给矿宽度：285(mm)；最大给矿尺寸：240(mm)；最大过铁尺寸：100(mm) ；产量：吨/而研究的。

主要进行单缸液压圆锥破碎机的零部件设计与计210时~425算，各种工作参数的选择，单缸液压圆锥破碎机的改造等。

关键词:单缸液压圆锥破碎机；改造；设计；Single-cylinder Hydraulic Cone CrusherABSTRACTThe domestic use jaw type breaker type are very many,But common traditional duplicate pendulum Single-cylinder Hydraulic Cone Crusher. The duplicate pendulum jaw type breaker appearance had more than 140 years history,And consummates and the improvement unceasingly after the people long-term practice,Its structure pattern and the organization parameter are day by day reasonable, The structure simple, the manufacture is easy, the work reliably, the service convenient, therefore in profession use and so on the metallurgy, mine, building materials, chemical industry, coal is extremely widespread. Along with the modernized development, various industry sector further grows to the broken crushed stone demand, studies the duplicate pendulum Single-cylinder Hydraulic Cone Crusher to have the very vital significance. This graduation project mainly is for meets the production need:Feed head size: 285mm; Discharge hole size:240mm; Feeding block greatest size:100mm; Output:210～425t/ studies the duplicate pendulum Single-cylinder Hydraulic Cone Crusher the movement analysis, V belt choice, the analysis which the Single-cylinder Hydraulic Cone Crusher, the toothed rack wears, each kind of operational parameter choice, operating mechanism optimization.Key words:Single-cylinder Hydraulic Cone Crusher; Transformation;design；目录单缸液压圆锥破碎机1 绪论在中国国内的铁矿石品位一般在百分之一二十的较多，以华北地区（内蒙古、河北、山西、河北）为例，多数的矿区铁矿石的品位在20%以下。

圆锥破碎机分类及研究现状综述摘要：圆锥破碎机是一种依靠内锥相对于外锥的摆动运动，通过挤压、剪切、弯曲、拉伸将破碎腔内的物料破碎成小块产品的设备，广泛用于采矿、冶金、建材等行业的矿岩物料破碎作业。

关键词：圆锥破碎机；分类；现状随着我国经济的发展，破碎设备应用领域也在逐步扩大，广泛应用于建筑、冶金、化工、水利等行业。

同时，人们对破碎机的要求越来越高，特别是在高速公路、机场、大坝等建筑施工中，各种级配骨料对粒径质量有着较高要求。

因此，圆锥破碎机因其良好的破碎粒径质量而得到广泛应用。

一、圆锥破碎机工作机理通常，圆锥破碎机由机架、动锥、偏心轴、轴承等组成，其基本工作原理为：由定锥和动锥所组成的圆锥破碎机工作时，电动机发电驱动水平轴进行旋转，并带动偏心轴运动，进而使动锥作圆锥形旋转运动。

在这一运动过程中，动锥会不间断接近或远离定锥，使圆锥破内腔中的物料受冲击与挤压而产生破碎。

然后通过传动装置将破碎后的物料传送至破碎腔中向下排出。

同时，圆锥破偏心轴套会带动动锥下方的下腔套运动，而固定在主轴上的上腔会随着下腔运动而运动，进而带动主轴转动，主轴转动又会进一步使偏心套转动。

这一环节动锥既作自转运动又作围绕破碎机中线旋转运动。

运动形成的球面中心是整个破碎机中线与破碎锥轴线的交点，而两者间的夹角即为进动角，说明动锥运动可视为定点旋转运动，即破碎腔内的物料在轧臼壁不断挤压作用下而被破碎。

二、圆锥破碎机的分类1、弹簧圆锥破碎机。

它由美国人Symons兄弟发明，也被称为西蒙斯圆锥破碎机。

主要特点是，使用一组预紧螺旋弹簧作为保险装置，在定锥和机壳周向作过铁释放。

当破碎腔内有不可破碎物体时，定锥部件克服螺旋弹簧的弹性力，允许排料放间隙在短时间内增大，以排出不可破碎物，保护机械部件免受损坏。

其是一种典型的第一代圆锥破碎机，通过机械方式实现排料间隙的锁紧和释放，结构和工作原理简单，应用广泛。

由于破碎方式以单颗粒破碎为主，破碎效率低，产品粒度控制能力差，操作检修自动化程度低，劳动强度大，正逐步被新型液压圆锥破碎机所取代。

立志当早，存高远液压圆锥破碎机的基本构造及其工作原理弹簧圆锥破碎机弹簧保险装置并不完善，在生产实践中，经常起不到保险作用，易造成断轴等重大事故，而且排矿口的调节很不方便。

为此，目前国外比较普遍应用液压圆锥破碎机。

应用液压技术，采用液压定位机构，工作可靠，并自动排除铁件之类的不可破碎物。

液压系统起着支持破碎机锥体、调节排矿口、实现过载保护等三大作用。

液压圆锥破碎机调节排矿口及排除非破碎物只需1 分钟左右就可完成，可见其比弹簧圆锥破碎机更为先进。

液压圆锥破碎机分为单缸与多缸等型式。

图2-8 为底部单缸液压圆锥破碎机构图。

可动锥体3 的主轴下端插人偏心轴套4 中，并支承在油缸活塞上面的球面圆盘上;活塞下面通人高压油用于支承活塞。

由于偏心轴套的转动，从而使动锥作锥面运动。

底部单缸液压圆锥破碎机动作原理如图2-9 所示这种破碎机的竖轴1 和动锥2 的质量全部由液压缸内部的油压来支持着，油压系统包括液压缸3，液压箱4 和蓄能器5 组成。

液压蓄能器充人压力高于破碎所需要油压的氮气，当需要排矿口增大时，可将竖轴下部液压缸内的油料放回液压油箱，这时动锥下降，排矿口增大。

反之，如欲排矿口缩小，可将油从液压箱压人液压缸，使动锥升起。

当非破碎物件落人破碎腔时，油路的液压大于蓄能器氮气压力，蓄能器的活塞将压缩氮气，油进入蓄能器，液压缸内活塞下降，动锥也因之下降，于是排料口增大，使非破碎物排出，从而实现保险。

物体排出后，油路压力降低，这样氮气压力就高于油路压力，进入蓄能器的油被压回油路返回液压油缸，于是动锥升，恢复正常。

此外油路中的油压可以利用阀门进行调节，利用液压表可掌握液压缸内油压的变化。

并可根据压力表上的读数，针对生产要求来调整排矿口的大小。

单缸液压圆锥破碎机原理A single cylinder hydraulic cone crusher is a type of crushing machine that uses a hydraulic system to adjust the size of the crushing cavity and discharging opening. 单缸液压圆锥破碎机是一种利用液压系统调整破碎腔和出料口尺寸的破碎机械。

The principle of operation for a single cylinder hydraulic cone crusher involves the use of hydraulic pressure to crush materials. When the machine is in operation, the hydraulic cylinder at the bottom of the crusher provides support for the crushing cone and exerts pressure to create the necessary crushing force. 单缸液压圆锥破碎机的工作原理是利用液压压力来对物料进行破碎。

当破碎机运转时，底部的液压缸对破碎锥提供支撑，并施加压力以产生所需的破碎力。

The materials to be crushed are fed into the crushing chamber and are crushed by the crushing cone, which is driven by the eccentric shaft. The hydraulic system adjusts the size of the crushing cavity to control the size of the crushed materials, providing efficient and precise crushing. 待破碎的物料被送入破碎腔，并由偏心轴驱动的破碎锥进行破碎。

单缸液压圆锥破碎机工作原理嘿，朋友们！今天咱们来聊聊单缸液压圆锥破碎机这一超酷的机器。

你看啊，这单缸液压圆锥破碎机就像是一个超级大力士，专门对付那些坚硬无比的石头。

那它到底是怎么工作的呢？这得从它的结构说起。

它有个很重要的部分，就像是人的骨架一样，那就是机架。

这个机架稳稳地站在那儿，为整个破碎机提供坚实的支撑。

要是机架不结实，那就像人没了脊梁骨，啥事儿都干不成。

然后呢，咱们再看看它的破碎锥。

这破碎锥呀，可不得了。

它就像一个超级锋利的大牙齿，时刻准备着把大石头咬碎。

当机器开始工作的时候，这个破碎锥就在那儿不停地旋转。

你可以想象一下，就像一个疯狂的舞者在舞台上不停地旋转一样。

这时候，动力装置就开始发挥作用了。

动力就像是给这个超级大力士注入的力量源泉。

如果没有动力，这破碎机就像一辆没油的汽车，只能干瞪眼。

动力装置带动着破碎锥高速旋转，那速度，快得就像一阵旋风。

那石头是怎么被弄进去的呢？这就涉及到给料装置了。

给料装置就像是一个勤劳的小助手，把石头源源不断地送到破碎机的嘴巴里。

要是这个小助手偷懒了，破碎机可就要饿肚子啦，就没法正常工作喽。

好，现在石头进到了破碎机里面。

这时候，就像一场激烈的战斗开始了。

破碎锥和固定锥之间形成了一个狭小的空间，就像是一个陷阱。

石头被夹在这个陷阱里，在破碎锥的高速旋转下，被不断地挤压、撞击。

你想啊，那么大的力量，就像一个巨人用他的大拳头不停地捶打石头一样。

这石头能经得住几下啊？很快就被打得粉碎了。

再来说说这个单缸液压系统。

这可是这台破碎机的一个超级秘密武器。

这个液压系统就像是一个聪明的指挥官，它能精确地控制破碎锥的位置。

比如说，当遇到特别硬的石头的时候，它就会调整破碎锥的位置，让它更用力地去挤压石头。

这多神奇啊！就像一个拳击手在比赛的时候，根据对手的情况随时调整自己的战术一样。

我有个朋友，他在一个采石场工作。

有一次，他们采石场的破碎机坏了，那可把他急得像热锅上的蚂蚁。

后来换了这单缸液压圆锥破碎机，他高兴得不得了。

圆锥破碎机型号大全圆锥破碎机是一种常用的破碎设备，广泛应用于矿山、冶金、建筑、化工等行业。

它具有结构简单、操作方便、生产效率高等特点，因此备受用户青睐。

在市场上，有各种不同型号的圆锥破碎机，每种型号都有其特定的用途和适用范围。

本文将为大家介绍一些常见的圆锥破碎机型号，希望能对大家的选购和使用提供一些帮助。

1. PY系列圆锥破碎机。

PY系列圆锥破碎机是一种常见的圆锥破碎设备，主要用于中等硬度及以上的矿石和岩石的破碎。

该型号的圆锥破碎机结构合理，性能稳定，适用于各种矿山和矿石的破碎作业。

同时，PY系列圆锥破碎机还具有破碎比大、生产效率高的优点，能够满足大规模生产的需求。

2. HPT系列多缸液压圆锥破碎机。

HPT系列多缸液压圆锥破碎机是一种高效、节能的破碎设备，适用于中等硬度及以上的各种矿石和岩石的破碎。

该型号的圆锥破碎机采用液压调整和润滑系统，具有自动化程度高、操作简便等特点，能够大幅提高生产效率，降低生产成本。

3. HST系列单缸液压圆锥破碎机。

HST系列单缸液压圆锥破碎机是一种新型高效的破碎设备，广泛应用于矿山、冶金、建筑、水泥和化工等行业。

该型号的圆锥破碎机采用先进的液压技术和机械、电气一体化控制技术，具有破碎比大、生产效率高、维护成本低等优点，是目前市场上较为理想的破碎设备之一。

4. CS系列圆锥破碎机。

CS系列圆锥破碎机是一种高效、节能的破碎设备，适用于中等硬度及以上的矿石和岩石的破碎。

该型号的圆锥破碎机采用液压调整和润滑系统，具有自动化程度高、操作简便等特点，能够大幅提高生产效率，降低生产成本。

5. HP系列高效液压圆锥破碎机。

HP系列高效液压圆锥破碎机是一种高效、节能的破碎设备，适用于中等硬度及以上的各种矿石和岩石的破碎。

该型号的圆锥破碎机采用液压调整和润滑系统，具有自动化程度高、操作简便等特点，能够大幅提高生产效率，降低生产成本。

总结。

以上是一些常见的圆锥破碎机型号，每种型号都有其特定的用途和适用范围。

相比于一般的破碎机，圆锥破碎设备算是新型的机械设备了，该设备性能稳定，适用范围广泛，而且设备的型号也是多种多样的，可以满足不同生产情况的需要，在选择设备前可以先对于设备的型号信息有个大致的了解。

它可分为标准型圆锥破碎机、弹簧圆锥破碎机、液压圆锥破碎机和西蒙斯圆锥破碎机四种。

其中圆锥破碎机又可以分为单缸型、双缸型和多缸型，在设计上相差较大。

下面来介绍一下常见的两种圆锥破碎机的型号以及参数信息：
一、HPT液压圆锥破碎机
二、HST单缸液压圆锥破碎机
不同的生产厂家提供的圆锥破碎机型号不同，所要求的物料进料粒度不同，产量也不同，大家如果有需要的话可以和正规的厂家详细了解一下都有什么型号和规格。

表2沈重PYY-T型单缸液压圆锥破碎机/posuiji/shc_yuanzhuiposuiji/。

其技术性能列于表3，设备外形和安装尺寸分别示于图2和表4。

3.沈重PYY-D型多缸液压圆锥破碎机。

其规格品种较少，现仅将其技术性能列于表5。

(4)沈重西蒙斯圆锥破碎机/posuiji/sc_yuanzhuiposuiji/。

其PYS-B 标准型和PYS-D短头型圆锥破碎机技术性能分别列于表6和表7，设备外形和安装尺寸示于上图1并分别列于表8和表9。

表8表92.一重该厂生产弹簧式和单缸液压式圆锥破碎机，其技术性能和参数列于表10。

3.沈冶该厂主要生产弹簧圆锥破碎机，同时还生产细碎型、中碎型和超细碎型液压圆锥破碎机各一种，它们的技术性能分别列于表11,12，设备外形和安装尺寸分别示于图3~5和表13,14。

表13该厂生产的加铬高锰钢轧臼壁和破碎壁具有较高的屈服强度、加工硬化性能和较高的抗疲劳指数，使用寿命比同类高锰钢提高30%以上。

该厂为美国A-C公司制造的84″圆锥破碎机轧臼壁和破碎壁等耐磨件完全达到了该公司的质量标准。

该厂生产的底部单缸液压圆锥破碎机结构新颖，运转可靠，操作简单，能自动显示并调节排料口，能实现自动过载保护，采用了PC控制和液压控制系统，有较高的处理能力，产品粒度均匀。

超细碎型液压圆锥破碎机的产品粒度可达到80％~7mm。

4.南重该厂生产的弹簧圆锥破碎机及其技术性能列于表15，设备外形和安装尺寸示于图6、7和表16、17。

5.上建该公司目前生产3种类型的圆锥破碎机，即PY型圆锥破碎机、Φ350西蒙斯式圆锥破碎机和AF型层压圆锥破碎机。

后一种破碎机是与日本神钢集团（以下简称神钢）合作生产的采用层压破碎技术的新型圆锥破碎机，可以得到细小均匀的破碎产品，属于新一代的细碎破碎机设备。

（1）PY型圆锥破碎机。

该系列破碎机适用于破碎中等以上硬度的各种矿石和岩石。

具有结构可靠，生产效率高，调整方便，使用经济等特点。
